Система зажигания ЗИЛ 130 играет ключевую роль в обеспечении надежной работы двигателя и его эффективной эксплуатации. В данной статье представлено полное руководство по устройству и настройке контактной системы зажигания, включая схемы, порядок подключения высоковольтных проводов и рекомендации по регулировке зазоров. Знание этих аспектов поможет владельцам и механикам не только поддерживать автомобиль в исправном состоянии, но и своевременно устранять возможные неисправности, что, в свою очередь, способствует увеличению срока службы двигателя и улучшению его производительности.
Конструктивные особенности и принцип действия
Основным компонентом системы является катушка зажигания, которая работает как высоковольтный трансформатор. Она преобразует низкое напряжение бортовой сети в импульс, необходимый для создания искры в свече зажигания. В модели ЗИЛ 130 используется катушка типа Б-13 или её модификации, которая функционирует в паре с прерывателем-распределителем. Принцип работы катушки основан на законе электромагнитной индукции: разрыв первичной цепи вызывает резкое изменение магнитного поля и генерацию высокого напряжения во вторичной обмотке.
Ключевым элементом, определяющим момент появления искры, является прерыватель-распределитель, часто называемый трамблером. В его конструкции находятся центробежный и вакуумный регуляторы, отвечающие за опережение зажигания. Центробежный регулятор изменяет угол опережения в зависимости от частоты вращения коленчатого вала, раздвигая грузики под действием инерции. Вакуумный регулятор корректирует момент искры в зависимости от нагрузки на двигатель, реагируя на изменения давления во впускном коллекторе.
В ЗИЛ 130 используется контактная система, где разрыв цепи осуществляется механическими контактами прерывателя. Это создает определенные ограничения по ресурсу и требует регулярного обслуживания. Зазор между контактами напрямую влияет на время накопления энергии в катушке и, соответственно, на силу искры. Износ кулачка валика или вольфрамовых контактов может привести к смещению фаз газораспределения и снижению эффективности сгорания.
⚠️ Внимание: Применение свечей зажигания с неподходящим калильным числом может вызвать калильное зажигание или образование нагара. Для двигателя ЗИЛ 130 рекомендуется использовать свечи А11 или их современные аналоги с аналогичными тепловыми характеристиками.
Распределение высокого напряжения по цилиндрам осуществляется с помощью вращающегося ротора и крышки распределителя. Угол между гранями ротора и соответствующими контактами крышки должен быть точно соблюден для стабильной работы двигателя. Нарушение контакта в высоковольтных проводах или наличие трещин в крышке распределителя могут привести к утечке тока и пропускам воспламенения.
Техническое обслуживание и регулировка зазоров
Регулярное обслуживание контактной группы необходимо для надежной работы двигателя. Важным параметром является зазор между контактами прерывателя. В процессе эксплуатации этот зазор может изменяться из-за обгорания вольфрамовых поверхностей и износа текстолитового упора подвижного контакта. Для проверки состояния нужно снять крышку распределителя и визуально оценить контактные поверхности.
Регулировка производится при совмещении меток или когда кулачок валика находится в положении максимального подъема подвижного контакта. Вращение вала двигателя следует выполнять вручную с помощью пусковой рукоятки или специального ключа. Допустимое значение зазора составляет 0,35–0,45 мм, для его измерения используется плоский щуп соответствующей толщины.
При проверке зазора также важно оценить состояние конденсатора. Этот элемент гасит искрение между контактами прерывателя и ускоряет прекращение тока в первичной обмотке катушки. Неисправный конденсатор может привести к быстрому обгоранию контактов и снижению напряжения во вторичной цепи. Проверку можно провести с помощью омметра или заменив конденсатор на исправный.
| Параметр | Нормативное значение | Допустимое отклонение |
|---|---|---|
| Зазор контактов прерывателя | 0,35–0,45 мм | ±0,05 мм |
| Угол замкнутого состояния контактов | 52–58 град. | ±3 град. |
Смазка трущихся поверхностей также важна. Рекомендуется нанести 2–3 капли моторного масла на ось подвижного контакта и каплю смазки Литол-24 на профиль кулачка валика. Избыточная смазка недопустима, так как попадание масла на контакты может привести к их проскальзыванию и нарушению искрообразования. Пыль и нагар с контактов следует удалять замшевой тряпкой или специальным чистящим средством; использование наждачной бумаги для шлифовки запрещено.
| Компонент системы зажигания | Описание | Рекомендации по обслуживанию |
|---|---|---|
| Катушка зажигания | Преобразует низкое напряжение в высокое для искры | Проверять на наличие пробоев и обрывов |
| Распределитель зажигания | Распределяет высокое напряжение к свечам зажигания | Регулярно очищать контакты и проверять зазоры |
| Свечи зажигания | Создают искру для воспламенения топливной смеси | Заменять каждые 10-15 тыс. км пробега |
| Провода зажигания | Передают высокое напряжение от катушки к свечам | Проверять на износ и повреждения, заменять при необходимости |
| Модуль зажигания | Управляет моментом зажигания и обеспечивает стабильную работу | Проверять на наличие ошибок и проводить диагностику |
| Датчик положения коленвала | Определяет положение коленвала для точного зажигания | Проверять работоспособность и чистоту контактов |
Интересные факты
Вот несколько интересных фактов о системе зажигания автомобиля ЗИЛ-130:
Механическое зажигание: ЗИЛ-130 использует механическую систему зажигания, которая включает в себя распределитель зажигания и катушку. Это обеспечивает надежность и простоту в обслуживании, что особенно важно для автомобилей, предназначенных для эксплуатации в сложных условиях.
Регулировка угла опережения зажигания: В системе зажигания ЗИЛ-130 предусмотрена возможность регулировки угла опережения зажигания. Это позволяет оптимизировать работу двигателя в зависимости от условий эксплуатации и качества топлива, что может существенно повлиять на мощность и экономичность автомобиля.
Совместимость с различными типами топлива: Система зажигания ЗИЛ-130 была разработана с учетом возможности работы на различных типах топлива, включая бензин с разным октановым числом. Это делает автомобиль более универсальным и позволяет использовать его в различных регионах с разными условиями поставки топлива.
Порядок подключения и проверка высоковольтных проводов
Правильное подключение высоковольтных проводов критически важно для синхронизации работы цилиндров. Неправильный порядок подключения может вызвать хлопки в глушителе или впускном коллекторе и сделать запуск двигателя невозможным. Для модели ЗИЛ 130 порядок работы цилиндров следующий: 1-5-4-2-6-3-7-8. Нумерация цилиндров начинается от вентилятора, расположенного в передней части двигателя.
Ротор распределителя вращается по часовой стрелке. Центральный провод от катушки зажигания подключается к центральному контакту крышки распределителя. Провода, идущие от боковых контактов крышки, должны быть соединены со свечами цилиндров в строгом соответствии с порядком работы и направлением вращения ротора. Ошибка в подключении хотя бы одного контакта может привести к серьезным сбоям в работе двигателя.
Для проверки состояния проводов используется мультиметр. Сопротивление исправного провода не должно превышать 20 кОм (это зависит от типа провода: для медных жил оно должно быть близким к нулю, для резистивных — до 10-15 кОм). Визуально необходимо проверить наличие трещин в изоляции, особенно в местах изгибов и вблизи металлических элементов. В темное время суток можно заметить утечку тока по поверхности загрязненных или влажных проводов в виде синего свечения.

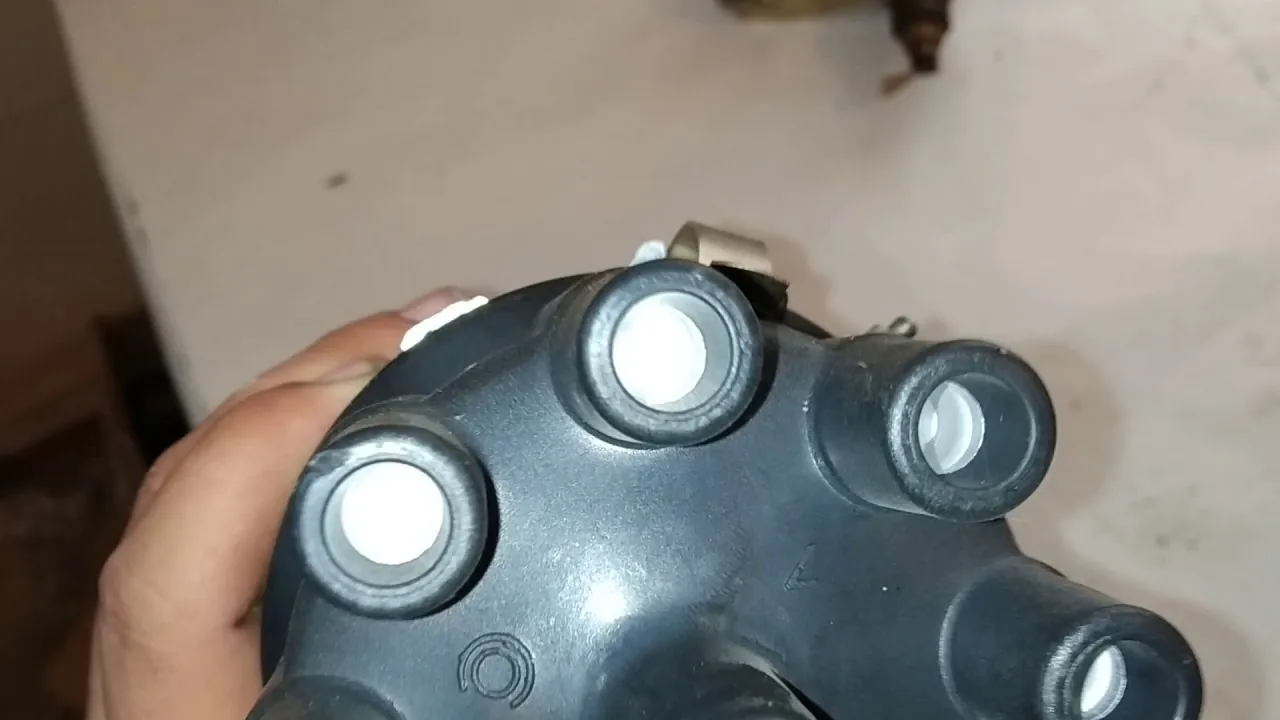

Крышка распределителя также требует тщательной проверки. Внутренняя поверхность должна быть чистой и сухой. Наличие угольного налета (дорожек) между контактами указывает на пробой и требует замены крышки. Контактный уголек в центре крышки должен свободно перемещаться и надежно прижиматься пружиной к ротору. Окисленные контакты очищаются с помощью мелкой наждачной бумаги или надфиля.
- Убедитесь в надежной фиксации проводов в гнездах крышки и катушки.
- Проверьте отсутствие окисления на клеммах свечных наконечников.
- Замените провода с поврежденной изоляцией или вздутием.
- Очистите внутреннюю поверхность крышки от масляного налета и влаги.
Настройка момента зажигания
Установка оптимального угла опережения зажигания — завершающий и критически важный этап настройки системы. Если зажигание происходит слишком рано, это может вызвать детонацию, стуки в двигателе и перегрев. Слишком позднее зажигание приводит к снижению мощности, перегреву выпускных клапанов и увеличенному расходу топлива. Настройка должна выполняться на прогретом двигателе с правильно отрегулированными зазорами в клапанах и контактах прерывателя.
Существует два основных метода установки: статический (по индикаторной лампе) и динамический (по слуху или с использованием тахометра). Статический метод применяется после снятия и установки распределителя или замены ремня привода. Для этого поршень первого цилиндра необходимо установить в верхнюю мертвую точку (ВМТ) на такте сжатия, а бегунок направить на контакт первого цилиндра в крышке. Корпус распределителя поворачивается до тех пор, пока не загорится контрольная лампочка, подключенная к массе и первичной цепи катушки.
Алгоритм статической установки:
1. Установите поршень 1-го цилиндра в ВМТ на такте сжатия.
2. Ослабьте октан-корректор и установите бегунок напротив метки на корпусе.
3. Подключите контрольную лампу параллельно контактам прерывателя.
4. Включите зажигание и медленно поворачивайте корпус распределителя по часовой стрелке до гаснения лампы, затем против — до ее загорания.
5. Зафиксируйте положение корпуса с помощью гайки.
Динамическая настройка осуществляется на движущемся автомобиле. При разгоне с 4-й передачи на скорости 30–40 км/ч и резком нажатии на акселератор должна быть слышна кратковременная легкая детонация, исчезающая через 1–2 секунды. Если детонация не наблюдается, угол опережения следует увеличить, поворачивая корпус распределителя против часовой стрелки (если смотреть сверху). В случае сильной детонации корпус нужно повернуть по часовой стрелке.
| Симптом | Причина | Действие |
|---|---|---|
| Стук при разгоне | Слишком раннее зажигание | Повернуть корпус по часовой стрелке |
| Падение мощности, перегрев | Слишком позднее зажигание | Повернуть корпус против часовой стрелки |
Типичные ошибки и неисправности
В процессе эксплуатации и ремонта системы зажигания часто возникают ошибки, которые могут свести на нет все усилия по её настройке. Понимание причин этих ошибок помогает избежать повторных поломок и продлить срок службы компонентов. Наиболее распространённые проблемы связаны с невнимательностью к деталям и использованием некачественных запасных частей.
- Неправильная установка бегунка — при установке распределителя бегунок может сместиться на один зуб, что нарушает фазы газораспределения и делает запуск двигателя невозможным. Необходимо точно совмещать метку на валике с меткой на корпусе.
- Использование некачественных контактов — установка контактов прерывателя с дефектами вольфрамовых площадок или недостаточным натяжением пружины приводит к нестабильному искрообразованию. Всегда проверяйте качество поверхности и усилие пружины перед установкой.
- Игнорирование состояния конденсатора — замена контактов без одновременной замены конденсатора может привести к быстрому выходу из строя новых контактов из-за дугообразования. Рекомендуется менять эти элементы вместе.
- Нарушение герметичности крышки — попадание влаги внутрь крышки распределителя может вызвать пробои. При мойке двигателя следует защищать систему зажигания или тщательно просушивать её перед запуском.
Особое внимание стоит уделить проблеме «плавающего» зазора. Если после регулировки зазор быстро изменяется, это может свидетельствовать о люфте втулки вала распределителя или износе текстолитового упора. В таких случаях простая регулировка не даст долгосрочного результата; потребуется ремонт или замена узла в сборе. Также стоит проверить состояние подшипника вала распределителя, так как его износ может вызывать биение кулачка.
⚠️ Внимание: При поиске неисправностей методом исключения не оставляйте систему зажигания включённой на длительное время при неработающем двигателе. Это может привести к перегреву и выходу из строя катушки зажигания.
Качество топлива также влияет на работу системы зажигания. Использование бензина с низким октановым числом может вызвать детонацию, которую водитель может ошибочно принять за позднее зажигание, и начнёт корректировать угол, усугубляя проблему. Всегда проверяйте качество топлива перед внесением изменений в настройки опережения.
Обеспечение стабильной работы двигателя
Состояние системы зажигания напрямую влияет на экономию топлива и уровень выбросов загрязняющих веществ грузового автомобиля. Своевременная замена изношенных компонентов, таких как контакты, бегунок и крышка, обойдется значительно дешевле, чем ремонт двигателя, пострадавшего от перегрева или детонации. Регулярная проверка зазора и чистоты контактов помогает поддерживать оптимальные условия для сгорания.
В условиях эксплуатации тяжелой техники периодическая проверка затяжки клемм и целостности изоляции проводов должна стать частью планового технического обслуживания. Надежная искра — залог того, что двигатель ЗИЛ 130 будет уверенно справляться с грузами в любых дорожных условиях.
Правильная настройка момента зажигания с учетом качества топлива и эксплуатационных условий позволяет максимально раскрыть потенциал силового агрегата. Эффективно функционирующая система не только обеспечивает комфортное управление, но и значительно увеличивает срок службы автомобиля, снижая вероятность неожиданных поломок в пути.
Замена свечей зажигания
Замена свечей зажигания является важной процедурой в обслуживании системы зажигания автомобиля ЗИЛ 130. Свечи зажигания играют ключевую роль в процессе воспламенения топливно-воздушной смеси в цилиндрах двигателя, и их состояние напрямую влияет на работу двигателя, его мощность и экономичность. Регулярная замена свечей зажигания помогает избежать проблем с запуском, повышает эффективность сгорания и снижает уровень выбросов.
Для замены свечей зажигания вам понадобятся следующие инструменты и материалы:
- Набор ключей (включая свечной ключ);
- Новый комплект свечей зажигания;
- Ключ для откручивания аккумулятора;
- Очиститель для свечей (по желанию);
- Моментный ключ (для точной затяжки);
- Перчатки и защитные очки (для безопасности).
Перед началом работы рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания и других электрических проблем. После этого можно приступить к замене свечей:
- Снятие старых свечей: Сначала необходимо снять провода зажигания с каждой свечи. Для этого аккуратно потяните за изолятор провода, избегая повреждения. Затем с помощью свечного ключа открутите свечи, поворачивая против часовой стрелки.
- Осмотр свечей: После снятия свечей рекомендуется осмотреть их на предмет износа и загрязнения. Обратите внимание на цвет изолятора и наличие нагара. Если свечи сильно загрязнены или имеют трещины, их следует заменить.
- Подготовка новых свечей: Перед установкой новых свечей проверьте их зазор. Он должен соответствовать рекомендациям производителя. Если зазор слишком мал или велик, отрегулируйте его с помощью специального инструмента.
- Установка новых свечей: Установите новые свечи в цилиндры, аккуратно закручивая их по часовой стрелке. Используйте моментный ключ, чтобы затянуть свечи до рекомендованного значения, чтобы избежать повреждения резьбы.
- Подключение проводов зажигания: После установки свечей подключите провода зажигания обратно, убедившись, что они надежно закреплены на каждом из изоляторов.
- Проверка работы двигателя: Включите аккумулятор и запустите двигатель. Убедитесь, что он работает ровно и без перебоев. Если возникают проблемы, проверьте правильность подключения проводов и состояние свечей.
Рекомендуется проводить замену свечей зажигания каждые 10-15 тысяч километров пробега или по мере необходимости, в зависимости от условий эксплуатации автомобиля. Регулярная замена свечей поможет поддерживать оптимальную работу двигателя и продлить срок службы системы зажигания.
Диагностика системы зажигания
Диагностика системы зажигания автомобиля ЗИЛ 130 является важным этапом в обслуживании и ремонте транспортного средства. Правильная работа системы зажигания обеспечивает надежный запуск двигателя и его стабильную работу. В данной части статьи мы рассмотрим основные методы диагностики, а также возможные неисправности и их признаки.
1. Визуальный осмотр компонентов системы зажигания
Первым шагом в диагностике является визуальный осмотр всех элементов системы зажигания. Это включает в себя:
- Свечи зажигания: Проверьте состояние свечей. Они должны быть чистыми, без нагара и следов масла. Если на свечах есть черный нагар, это может указывать на богатую смесь, а белый налет — на бедную.
- Провода зажигания: Осмотрите провода на наличие трещин, изломов или других повреждений. Они должны быть плотно соединены с катушкой зажигания и свечами.
- Катушка зажигания: Проверьте целостность катушки, отсутствие коррозии на контактах и надежность соединений.
- Распределитель зажигания: Убедитесь, что распределитель не имеет механических повреждений, а контакты чистые и не окислены.
2. Проверка искры
Для проверки искры необходимо выполнить следующие действия:
- Снимите провод с одной из свечей зажигания и поднесите его к металлической части двигателя.
- Попросите помощника прокрутить двигатель стартером.
- Наблюдайте за искрой: она должна быть яркой и четкой. Если искры нет или она слабая, это может указывать на неисправность катушки, проводов или свечи.
3. Проверка напряжения на катушке зажигания
Для проверки напряжения на катушке зажигания выполните следующие шаги:
- С помощью мультиметра измерьте напряжение на входе катушки зажигания при включенном зажигании. Оно должно составлять около 12 В.
- Если напряжение отсутствует, проверьте предохранители и проводку, ведущую к катушке.
4. Проверка работы распределителя зажигания
Работа распределителя также требует проверки:
- Проверьте, вращается ли ротор распределителя при запуске двигателя. Если он не вращается, возможно, проблема с приводом распределителя.
- Убедитесь, что контакты распределителя чистые и правильно отрегулированы.
5. Использование диагностического оборудования
Современные методы диагностики могут включать использование специализированного оборудования, такого как осциллографы и диагностические сканеры. Они позволяют более точно определить неисправности в системе зажигания и других системах автомобиля.
В заключение, диагностика системы зажигания ЗИЛ 130 требует внимательности и тщательности. Регулярная проверка и обслуживание системы зажигания помогут избежать серьезных проблем с двигателем и продлить срок службы автомобиля.
Советы по улучшению эффективности зажигания
Эффективность системы зажигания на автомобиле ЗИЛ 130 играет ключевую роль в обеспечении надежной работы двигателя и его производительности. Для достижения оптимальных результатов необходимо учитывать несколько важных аспектов, которые помогут улучшить работу системы зажигания.
1. Регулярная проверка свечей зажигания
Свечи зажигания являются одним из основных компонентов системы зажигания. Их состояние напрямую влияет на качество искры и, соответственно, на работу двигателя. Рекомендуется регулярно проверять свечи на наличие нагара, коррозии и механических повреждений. Оптимальный интервал замены свечей составляет 10-15 тысяч километров пробега. При замене стоит выбирать свечи, рекомендованные производителем, так как они обеспечивают наилучшие характеристики.
2. Настройка угла опережения зажигания
Угол опережения зажигания — это момент, когда искра возникает в камере сгорания относительно положения поршня. Неправильная настройка угла может привести к снижению мощности, увеличению расхода топлива и повышенному износу двигателя. Для оптимизации работы системы зажигания рекомендуется использовать стробоскоп для точной настройки угла опережения, который должен соответствовать значениям, указанным в технической документации автомобиля.
3. Проверка и замена проводов зажигания
Провода зажигания передают электрический импульс от катушки зажигания к свечам. Износ или повреждение проводов может привести к потере искры и, как следствие, к проблемам с запуском двигателя. Рекомендуется периодически проверять состояние проводов на наличие трещин, изоляционных повреждений и коррозии. При необходимости провода следует заменить на новые, соответствующие стандартам.
4. Обслуживание катушки зажигания
Катушка зажигания отвечает за преобразование низкого напряжения аккумулятора в высокое напряжение, необходимое для создания искры. Регулярная проверка катушки на наличие повреждений и коррозии, а также тестирование ее работоспособности помогут избежать проблем с запуском двигателя. Если катушка не функционирует должным образом, ее следует заменить.
5. Использование качественного топлива
Качество топлива также влияет на эффективность работы системы зажигания. Рекомендуется использовать топливо с соответствующим октановым числом, указанным в руководстве по эксплуатации автомобиля. Некачественное топливо может привести к образованию нагара на свечах и ухудшению работы двигателя.
6. Проверка системы вентиляции картера
Неправильная работа системы вентиляции картера может привести к повышенному давлению в картере и, как следствие, к утечкам масла и ухудшению работы системы зажигания. Регулярная проверка и очистка системы вентиляции помогут поддерживать оптимальные условия для работы двигателя.
7. Профессиональная диагностика
Если после выполнения всех вышеперечисленных рекомендаций проблемы с системой зажигания продолжаются, рекомендуется обратиться к специалистам для проведения профессиональной диагностики. Современное оборудование и опытные механики помогут выявить скрытые неисправности и предложить оптимальные решения.
Следуя этим советам, владельцы автомобилей ЗИЛ 130 смогут значительно улучшить эффективность системы зажигания, что в свою очередь положительно скажется на работе двигателя и его долговечности.
