В данной статье мы представим полное руководство по монтажу лесовозной площадки на шасси КАМАЗ, охватывающее все ключевые аспекты, включая расчёт нагрузок, схемы монтажа и настройку кранов и гидравлики. Правильная установка лесовозной площадки является критически важной для обеспечения безопасности и эффективности работы, а также для предотвращения типичных ошибок, которые могут привести к поломкам и авариям. Это руководство станет полезным как для профессионалов, так и для новичков в области грузоперевозок, позволяя им освоить все нюансы процесса и повысить качество выполняемых работ.
Расчёт нагрузок и выбор схемы размещения опор
Проектирование начинается с оценки состояния рамы основного шасси. Установка коников на изношенный металл без предварительного усиления недопустима.
Если ваше шасси имеет колесную формулу 6х4, учитывайте, что центр тяжести загруженного пакета бревен смещается. Это приводит к непропорциональному увеличению нагрузки на заднюю тележку.
Расчёт выполняется с учётом плотности древесины, которая варьируется в зависимости от породы и уровня влажности. Это влияет на выбор количества пар коников.
Важно заранее определить точку приложения нагрузки для каждой опоры, чтобы избежать локального продавливания лонжерона.
Распределение веса по осям
Предположим, базовое шасси рассчитано на грузоподъемность 12 тонн, а предполагаемый вес леса составляет 20 тонн.
В этой ситуации необходимо установить дополнительное распределительное устройство или изменить центр тяжести, переместив его ближе к ведущим мостам.
Для точного расчета следует использовать информацию о статической нагрузке на поперечину рамы, указанную в руководстве по эксплуатации модели КАМАЗ.
⚠️ Важно: Превышение допустимой нагрузки на поперечину рамы более чем на 15% может привести к необратимым деформациям лонжеронов и утрате гарантии на шасси.
При использовании стандартных схем крепления часто не учитываются динамические нагрузки, возникающие при движении по лесовозным маршрутам.
Ударные нагрузки требуют запаса прочности, поэтому расчетные коэффициенты запаса не должны быть ниже 1.5.
Проверка геометрии рамы должна проводиться перед любыми сварочными работами, так как перекосы могут негативно сказаться на работе карданной передачи.
| Тип шасси КАМАЗ | Рекомендуемая нагрузка на коники (т) | Необходимость усиления рамы |
|---|---|---|
| КАМАЗ-43118 (6х6) | до 12 | Минимальное |
| КАМАЗ-65117 (6х4) | до 20 | Обязательное (вставки) |
| КАМАЗ-53215 (6х4) | до 10 | Критически важно |
Интересные факты
Вот несколько интересных фактов, связанных с темой "Техническая инструкция: монтаж лесовозной площадки на шасси КАМАЗ":
Универсальность шасси КАМАЗ: Шасси КАМАЗ широко используется не только для лесовозов, но и для различных специализированных автомобилей, таких как самосвалы, бортовые машины и даже пожарные автомобили. Это делает его одним из самых универсальных и популярных шасси в России и странах СНГ.
Специфика монтажа: При монтаже лесовозной площадки на шасси КАМАЗ важно учитывать не только грузоподъемность, но и распределение нагрузки. Неправильное распределение может привести к перегрузке осей и снижению маневренности автомобиля, что критично для работы в лесных условиях.
Технологические инновации: Современные лесовозные площадки часто оснащаются дополнительными системами, такими как автоматизированные системы крепления и мониторинга нагрузки. Это позволяет повысить безопасность и эффективность перевозки древесины, а также снизить риск повреждения как груза, так и самого автомобиля.

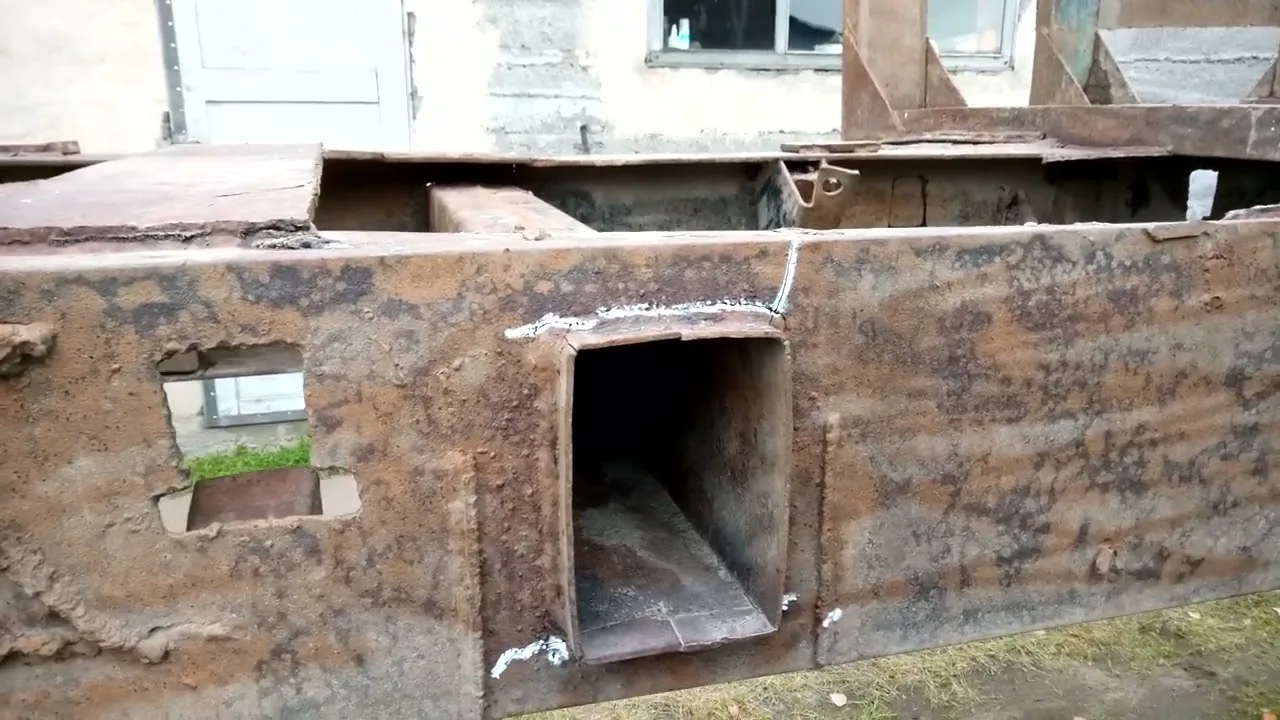

Технология усиления рамы и монтажа коников
Подготовка поверхностей для сварки — первый шаг в установке, так как качество сварного соединения зависит от чистоты металла.
Укрепление рамы обычно осуществляется ввариванием дополнительных лонжеронов или установкой «вкладышей» внутри существующего профиля.
Для этого используется сталь марки 09Г2С, обладающая высокой прочностью и хорошей свариваемостью даже при низких температурах.
Крепление коников выполняется с помощью специальных кронштейнов, которые обхватывают лонжерон снизу и по бокам, создавая жесткую обойму.
Крайне важно соблюдать температурный режим сварки, чтобы избежать перегрева металла и ухудшения его механических свойств в зоне термического воздействия.
Методы крепления опор
Существует два основных метода фиксации: болтовое соединение с предварительным сверлением и комбинированный способ с приваркой упоров.
Болтовое соединение позволяет регулировать высоту и положение коников, что удобно при частой смене типов грузов.
Сварной метод обеспечивает прочность конструкции, но требует высокой квалификации сварщика и качественных электродов УОНИ-13/55.
При установке важно следить за соосностью левой и правой опор, так как перекос может привести к неравномерному прилеганию бревен.
Зазор между кронштейном и лонжероном должен быть минимальным, чтобы избежать люфтов при движении по неровной местности.
⚠️ Внимание: Использование неподходящих электродов или несоблюдение технологии сварки может привести к мгновенному разрушению шва под нагрузкой.
По завершении сварочных работ все швы необходимо зачистить и обработать антикоррозийным составом для предотвращения ржавчины.
Особое внимание следует уделить местам крепления к раме, где наблюдается максимальная концентрация напряжений.

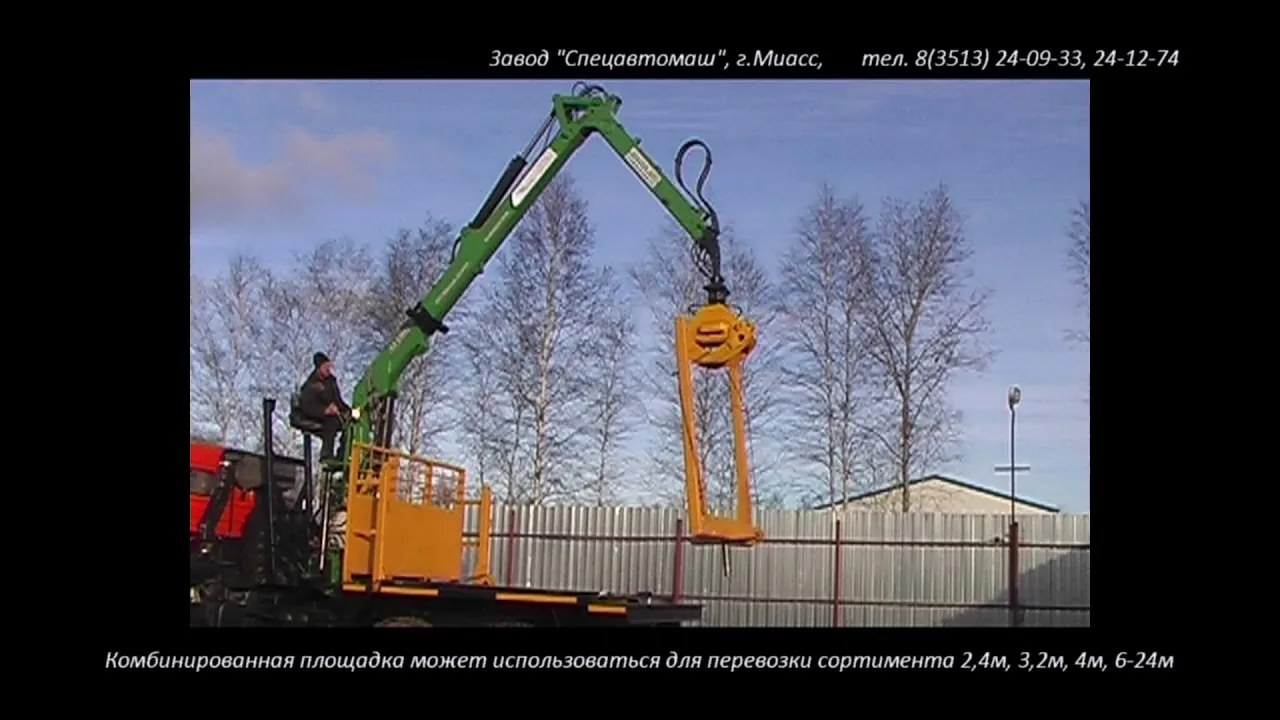

Монтаж гидравлической системы и крановой установки
Установка манипулятора или гидравлической системы требует подключения к коробке отбора мощности (КОМ) или использования независимого привода.
На современных шасси КАМАЗ чаще всего применяется схема подключения через КОМ, который находится на раздаточной коробке или коробке передач.
Если у вас установлена коробка передач моделей 154 или 152, необходимо подобрать соответствующий фланец и вал отбора мощности.
Гидравлические шланги высокого давления (РВД) следует прокладывать так, чтобы избежать их трения о движущиеся элементы и перегрева от выхлопной системы.
Ключевым компонентом является гидробак, объем которого должен соответствовать производительности насоса, чтобы предотвратить завоздушивание системы.
Настройка гидравлики
Первоначальный запуск гидросистемы осуществляется на холостом ходу двигателя для проверки герметичности всех соединений.
Давление в системе контролируется предохранительным клапаном, который нужно настроить в соответствии с техническими характеристиками установленного насоса.
При установке крановой системы за кабиной важно проверить углы поворота стрелы и убедиться в отсутствии помех со стороны элементов шасси.
Крепление поворотной колонны производится на усиленную раму-надстройку, которая равномерно распределяет вес крана по всей длине базы.
| Компонент | Параметр | Рекомендация |
|---|---|---|
| Насос НШ-32/50 | Давление | 16 МПа |
| Гидрораспределитель | Секции | 3-4 секции |
| Рукав РВД | Диаметр | Не менее 20 мм |
Электрическая система управления гидравликой должна быть защищена предохранителями и подключена через реле, чтобы предотвратить перегрузку проводки.
Все соединения следует выполнять с использованием влагозащищенных разъемов по стандарту ISO.
Типичные ошибки при сборке и эксплуатации
Анализ аварийных ситуаций показывает, что большинство проблем возникает из-за игнорирования основных правил монтажа и экономии на материалах.
Часто встречаются случаи, когда для снижения стоимости конструкции используют металл меньшей толщины или забывают установить демпферные прокладки.
Недостаток регулярного обслуживания резьбовых соединений приводит к их самооткручиванию под воздействием вибраций.
- Игнорирование усиления рамы — установка коников непосредственно на штатный лонжерон без вварки дополнительных вкладышей может привести к разрушению рамы в области крепления задней тележки.
- Неправильная центровка коников — смещение опор относительно оси симметрии вызывает крен автомобиля, неравномерный износ шин и увеличивает риск опрокидывания.
- Использование некачественных РВД — применение шлангов, не предназначенных для пульсирующего давления, может привести к разрывам магистрали и возникновению пожароопасных ситуаций.
- Отсутствие защиты электропроводки — прокладка проводов без использования гофры и экранов может вызвать короткие замыкания при попадании влаги или механических повреждений.
Регулярный осмотр сварных швов позволяет выявить микротрещины на ранних стадиях и предотвратить серьезные последствия.
Особое внимание следует уделять зонам концентрации напряжений, которые можно определить по характерным следам коррозии или отслоению краски.
Финальная проверка и подготовка к работе
Завершающим этапом процесса является всесторонняя проверка всех систем собранного лесовоза под наблюдением квалифицированного специалиста.
Необходимо провести статические и динамические испытания, чтобы удостовериться в отсутствии скрытых недостатков в монтаже.
Проверка начинается с визуального осмотра всех крепежных узлов, гидравлических линий и электрических соединений.
Затем осуществляется пробный подъем груза на минимальную высоту с контролем давления в гидросистеме и устойчивости транспортного средства.
Важно убедиться, что габариты автомобиля соответствуют требованиям дорожных правил для данного типа техники.
- Проверка герметичности гидросистемы под давлением.
- Контроль затяжки всех болтовых соединений с использованием динамометрического ключа.
- Тестирование работы КОМ и насоса на различных оборотах двигателя.
- Проверка углов поворота крана и функционирования ограничителей.
После успешного завершения всех тестов оформляется необходимая документация, и автомобиль допускается к эксплуатации.
Водителю следует пройти инструктаж по особенностям управления загруженным лесовозом, так как центр тяжести значительно изменяется.
Правильно смонтированная лесовозная площадка на шасси КАМАЗ служит долго, обеспечивая высокую производительность и безопасность.
Соблюдение технологии монтажа и использование качественных материалов минимизирует простои и расходы на ремонт.
Регулярное техническое обслуживание — залог долгого срока службы как навесного оборудования, так и самого автомобиля.
Выбор материалов для конструкции площадки
При проектировании и монтаже лесовозной площадки на шасси КАМАЗ важным этапом является выбор материалов, которые будут использоваться для конструкции. Правильный выбор материалов обеспечивает не только долговечность и надежность площадки, но и безопасность при эксплуатации.
Первым шагом в выборе материалов является определение требований к прочности и жесткости конструкции. Для этого необходимо учитывать предполагаемые нагрузки, которые будут действовать на площадку в процессе эксплуатации. В большинстве случаев рекомендуется использовать сталь, так как она обладает высокой прочностью и устойчивостью к механическим повреждениям. Оптимальным вариантом является использование конструкционной стали, такой как Ст3 или Ст5, которая хорошо поддается сварке и обработке.
Кроме того, стоит обратить внимание на коррозионную стойкость материалов. Поскольку лесовозная площадка будет подвергаться воздействию атмосферных условий и возможным химическим веществам, рекомендуется использовать оцинкованную сталь или сталь с антикоррозийным покрытием. Это значительно увеличит срок службы конструкции и снизит затраты на обслуживание.
Для создания платформы площадки можно использовать листы толщиной от 5 до 10 мм, в зависимости от предполагаемых нагрузок. Также необходимо предусмотреть усиление в местах крепления и соединения элементов конструкции, чтобы избежать деформации при эксплуатации.
Важным аспектом является выбор крепежных элементов. Они должны быть выполнены из высокопрочной стали и иметь защитное покрытие, чтобы предотвратить коррозию. Рекомендуется использовать болты и гайки с классом прочности не ниже 8.8, а также специальные шайбы для равномерного распределения нагрузки.
Не менее важным является выбор материалов для покрытия площадки. Для обеспечения хорошего сцепления с грузом и предотвращения его скольжения можно использовать резиновое покрытие или специальные противоскользящие материалы. Это особенно актуально при перевозке леса, где возможны скольжения бревен.
Также стоит учитывать вес материалов, так как он влияет на общую массу автомобиля и его грузоподъемность. Поэтому необходимо проводить расчеты, чтобы не превышать допустимые нормы. В некоторых случаях может потребоваться использование легких сплавов, таких как алюминий, но это увеличит стоимость конструкции.
В заключение, выбор материалов для конструкции лесовозной площадки на шасси КАМАЗ требует тщательного подхода и учета множества факторов. Правильный выбор обеспечит надежность, безопасность и долговечность площадки, что в свою очередь повлияет на эффективность работы всего транспортного средства.
Сравнение различных типов стали и их характеристик
При выборе стали для монтажа лесовозной площадки на шасси КАМАЗ необходимо учитывать множество факторов, включая механические свойства, коррозионную стойкость, свариваемость и стоимость. Разные типы стали обладают уникальными характеристиками, которые могут существенно повлиять на долговечность и надежность конструкции.
Одним из наиболее распространенных типов стали, используемых в строительстве, является углеродная сталь. Она делится на низкоуглеродную, среднеуглеродную и высокоуглеродную. Низкоуглеродная сталь (с содержанием углерода до 0,25%) обладает хорошей свариваемостью и пластичностью, что делает ее идеальной для создания каркасов и конструкций, подверженных деформациям. Однако ее прочность ниже, чем у других типов стали.
Среднеуглеродная сталь (с содержанием углерода от 0,25% до 0,6%) сочетает в себе хорошие механические свойства и свариваемость. Она часто используется для изготовления деталей, которые требуют повышенной прочности, таких как балки и колонны. Высокоуглеродная сталь (с содержанием углерода более 0,6%) обладает высокой прочностью и жесткостью, но ее свариваемость значительно ухудшается, что ограничивает ее применение в некоторых конструкциях.
Нержавеющая сталь также является популярным выбором для лесовозных площадок благодаря своей коррозионной стойкости. Она содержит хром, который образует защитную пленку на поверхности, предотвращая коррозию. Нержавеющая сталь может быть использована в условиях высокой влажности или в агрессивных средах, однако ее стоимость значительно выше, чем у углеродной стали.
Кроме того, существуют специальные стали, такие как легированные и конструкционные, которые могут быть использованы для повышения прочности и устойчивости к различным нагрузкам. Легированные стали содержат добавки, такие как никель, молибден или ванадий, которые улучшают их механические свойства. Конструкционные стали, такие как S235, S355 и S460, имеют стандартизированные характеристики, что упрощает выбор материала для конкретных условий эксплуатации.
При выборе типа стали для монтажа лесовозной площадки на шасси КАМАЗ важно учитывать не только механические свойства, но и условия эксплуатации, такие как температура, влажность и наличие агрессивных химических веществ. Также следует обратить внимание на методы обработки и сварки, так как некоторые стали требуют специальных технологий для достижения оптимальных характеристик.
В заключение, выбор стали для лесовозной площадки должен основываться на тщательном анализе всех факторов, включая механические свойства, коррозионную стойкость, свариваемость и стоимость. Правильный выбор материала обеспечит надежность и долговечность конструкции, что является ключевым аспектом при эксплуатации лесовозной площадки на шасси КАМАЗ.
Безопасность при работе с лесовозной площадкой
Общие принципы безопасности
При монтаже лесовозной площадки на шасси КАМАЗ необходимо соблюдать ряд общих принципов безопасности, чтобы минимизировать риски травматизма и обеспечить надежность конструкции. В первую очередь, перед началом работ следует провести инструктаж для всех участников процесса, ознакомив их с потенциальными опасностями и правилами безопасного поведения на рабочем месте.
Личное защитное снаряжение
Каждый работник, участвующий в монтаже, должен быть обеспечен необходимыми средствами индивидуальной защиты (СИЗ). К ним относятся:
- Защитная каска для защиты головы от падения предметов;
- Защитные очки для защиты глаз от пыли и мелких частиц;
- Перчатки для защиты рук от механических повреждений;
- Специальная обувь с жестким носком для защиты ног;
- Рабочая одежда, устойчивая к механическим повреждениям.
Подготовка рабочего места
Перед началом монтажа необходимо тщательно подготовить рабочее место. Убедитесь, что территория вокруг шасси КАМАЗ очищена от посторонних предметов и мусора, что обеспечит свободный доступ к необходимым инструментам и материалам. Также важно обеспечить хорошую видимость и освещение на рабочем месте, особенно если монтаж проводится в условиях недостаточной естественной освещенности.
Использование подъемных механизмов
При работе с тяжелыми элементами лесовозной площадки необходимо использовать подъемные механизмы, такие как краны или подъемники. Перед их использованием следует проверить исправность оборудования, а также убедиться, что все работники понимают, как правильно пользоваться подъемными механизмами. Необходимо следить за тем, чтобы в зоне работы подъемника не находились посторонние лица.
Монтажные работы
Во время монтажа лесовозной площадки следует соблюдать осторожность и следить за тем, чтобы все элементы были установлены в соответствии с проектной документацией. Необходимо использовать только те крепежные элементы, которые предусмотрены производителем, и следить за их качеством. При выполнении работ на высоте обязательно используйте страховочные системы и платформы для предотвращения падений.
Проверка и тестирование
После завершения монтажа необходимо провести проверку всех соединений и креплений, а также тестирование лесовозной площадки на предмет ее устойчивости и надежности. Это поможет выявить возможные дефекты и предотвратить аварийные ситуации в будущем. Тестирование должно включать проверку на нагрузку, а также функциональные испытания всех механизмов.
Заключение
Соблюдение правил безопасности при монтаже лесовозной площадки на шасси КАМАЗ является залогом успешного завершения работ и предотвращения несчастных случаев. Ответственный подход к организации рабочего процесса, использование средств индивидуальной защиты и соблюдение всех технологических норм помогут обеспечить безопасность всех участников монтажа.
Обучение персонала и использование средств индивидуальной защиты
Монтаж лесовозной площадки на шасси КАМАЗ требует не только технических знаний, но и строгого соблюдения мер безопасности. Обучение персонала является ключевым этапом, который обеспечивает не только успешное выполнение работ, но и защиту здоровья работников. Важно, чтобы все сотрудники, участвующие в монтаже, прошли соответствующее обучение, которое включает в себя как теоретические, так и практические занятия.
Первым шагом в обучении является ознакомление с проектной документацией и техническими характеристиками шасси КАМАЗ, а также с особенностями конструкции лесовозной площадки. Работники должны понимать, как правильно использовать инструменты и оборудование, а также знать порядок выполнения монтажных работ. Рекомендуется проводить регулярные инструктажи, на которых будут обсуждаться возможные риски и способы их минимизации.
Кроме того, необходимо обучить персонал основам первой помощи, чтобы в случае несчастного случая работники могли оперативно оказать помощь пострадавшему. Это знание может существенно снизить последствия травм и аварий.
Средства индивидуальной защиты (СИЗ) играют важную роль в обеспечении безопасности на рабочем месте. Каждый работник, участвующий в монтаже лесовозной площадки, должен быть обеспечен необходимыми СИЗ, которые включают:
- Защитные каски: защищают голову от падения предметов и ударов.
- Защитные очки: предотвращают попадание пыли и мелких частиц в глаза.
- Перчатки: защищают руки от механических повреждений и химических веществ.
- Специальная обувь: обеспечивает защиту ног от ударов и проколов.
- Рабочая одежда: должна быть прочной и удобной, а также соответствовать требованиям безопасности.
Важно, чтобы работники знали, как правильно использовать и ухаживать за средствами индивидуальной защиты. Регулярные проверки состояния СИЗ помогут избежать их использования в ненадлежащем состоянии, что может привести к травмам.
В заключение, обучение персонала и использование средств индивидуальной защиты являются неотъемлемыми элементами процесса монтажа лесовозной площадки на шасси КАМАЗ. Эти меры способствуют созданию безопасной рабочей среды и повышают эффективность выполнения работ. Безопасность должна быть приоритетом на всех этапах монтажа, что позволит избежать несчастных случаев и сохранить здоровье работников.
Регулярное техническое обслуживание и контроль состояния
Регулярное техническое обслуживание и контроль состояния лесовозной площадки на шасси КАМАЗ являются важными аспектами, которые обеспечивают безопасность эксплуатации и долговечность конструкции. Для поддержания работоспособности и предотвращения аварийных ситуаций необходимо следовать установленным рекомендациям и проводить плановые проверки.
1. Периодичность обслуживания
Техническое обслуживание должно проводиться в соответствии с графиком, установленным производителем. Обычно рекомендуется проводить полное обслуживание каждые 5000-10000 км пробега или раз в полгода, в зависимости от условий эксплуатации. Важно учитывать, что в условиях повышенных нагрузок или неблагоприятных погодных условий может потребоваться более частое обслуживание.
2. Визуальный осмотр
Перед каждой эксплуатацией необходимо проводить визуальный осмотр лесовозной площадки. Обратите внимание на следующие элементы:
- Состояние рамы и крепежных элементов: отсутствие трещин, коррозии и других повреждений.
- Работу механизмов: проверка на наличие посторонних звуков, заеданий или утечек.
- Состояние колес и шин: проверка давления, износа и наличия повреждений.
- Элементы освещения: работоспособность всех фонарей и сигналов.
3. Проверка систем безопасности
Системы безопасности, такие как тормоза и рулевое управление, должны проверяться регулярно. Убедитесь, что тормоза работают эффективно, а тормозные колодки не изношены. Рулевое управление должно быть свободным и не иметь люфта. При обнаружении любых неисправностей необходимо немедленно проводить ремонт.
4. Уход за кузовом
Кузов лесовозной площадки должен быть защищен от коррозии. Рекомендуется регулярно очищать его от грязи и остатков древесины, а также наносить защитные покрытия. Это поможет продлить срок службы конструкции и сохранить ее внешний вид.
5. Замена расходных материалов
Необходимо следить за состоянием расходных материалов, таких как масла, фильтры и жидкости. Регулярная замена масла в двигателе и трансмиссии, а также замена фильтров, помогут избежать серьезных поломок и продлить срок службы автомобиля.
6. Документация и учет
Ведение документации о проведенных технических обслуживании и ремонтах является важным аспектом контроля состояния лесовозной площадки. Записывайте все выполненные работы, замененные детали и выявленные неисправности. Это поможет в будущем при планировании обслуживания и позволит отслеживать состояние техники.
Соблюдение всех вышеперечисленных рекомендаций позволит обеспечить надежную и безопасную эксплуатацию лесовозной площадки на шасси КАМАЗ, а также снизит риск возникновения аварийных ситуаций и увеличит срок службы оборудования.
