В данной статье мы подробно рассмотрим процесс затяжки головки блока цилиндров (ГБЦ) двигателя ЯМЗ-238, который является ключевым этапом при ремонте и обслуживании данного мотора. Правильный момент затяжки болтов ГБЦ критически важен для обеспечения герметичности и долговечности двигателя, а также предотвращения его перегрева и других серьезных неисправностей. Мы предоставим таблицу с необходимыми моментами затяжки, схему расположения болтов и последовательность обтяжки, что поможет избежать распространенных ошибок и гарантировать надежную работу двигателя.
Технические характеристики крепежа и требования к инструментам
Конструкция головки блока цилиндров (ГБЦ) для двигателей ЯМЗ-236, ЯМЗ-238 и их модификаций включает высокопрочные болты, способные выдерживать значительные термические и механические нагрузки. Крепежные элементы подвергаются циклическому нагреву и охлаждению, поэтому строгое соблюдение параметров затяжки необходимо для сохранения упругих свойств металла.
Для работы потребуется исправный динамометрический ключ с диапазоном измерения до 300 Н·м (ньютон-метров). Использование инструментов с истекшим сроком поверки или поврежденных приборов недопустимо, так как это может привести к ошибкам в показаниях и, как следствие, к недожиму или перетяжке резьбового соединения.
Болты, используемые для крепления головки блока, должны быть чистыми, без видимых повреждений резьбы и следов коррозии. Перед установкой рекомендуется проверить длину болта, так как многократное использование может привести к вытягиванию металла («течке»), что делает невозможным достижение необходимого натяга.
Важно помнить, что момент затяжки — это не фиксированное значение, а результат сложного взаимодействия сил трения в резьбе и под головкой болта. Смазка резьбы маслом или применение специальных покрытий могут значительно изменить коэффициент трения, поэтому все расчетные данные приведены для сухих или стандартно смазанных поверхностей, если не указано иное.
Параметры болтов и классы прочности
В двигателях ЯМЗ-238 используются болты различных классов прочности, и их смешивание в одном ряду строго запрещено. Применяются крепежные элементы с маркировкой прочности на головке, соответствующей высоким требованиям к нагрузке.
| Типоразмер болта | Класс прочности | Рекомендуемый момент (Н·м) |
|---|---|---|
| М16х2 (стандартный) | 10.9 | 216–265 (поэтапно) |
| М18х2 (усиленный) | 12.9 | 280–320 (поэтапно) |
| М14 (дополнительный) | 10.9 | 110–140 |
Таблица иллюстрирует зависимость усилия от диаметра и класса материала. Превышение рекомендованного момента затяжки может привести к срезанию резьбы в теле блока или разрушению болта, что потребует сложного ремонта блока цилиндров.
Интересные факты
Вот несколько интересных фактов о моменте затяжки головки блока ЯМЗ-238:
Точные значения момента затяжки: Для двигателя ЯМЗ-238 момент затяжки головки блока цилиндров составляет 120-130 Нм. Это значение критически важно для обеспечения герметичности и предотвращения деформации головки, что может привести к серьезным повреждениям двигателя.
Схема затяжки: Затяжка головки блока цилиндров осуществляется в несколько этапов, следуя определенной схеме. Обычно это делается в несколько проходов, начиная с центральных болтов и постепенно переходя к краям. Такой подход помогает равномерно распределить нагрузку и избежать перекоса головки.
Материалы и технологии: Головка блока ЯМЗ-238 изготавливается из высокопрочных материалов, что позволяет выдерживать значительные температуры и давления. Современные технологии обработки и крепежа, такие как использование болтов с высокой прочностью и специальной смазки, также играют важную роль в обеспечении надежной затяжки и долговечности двигателя.

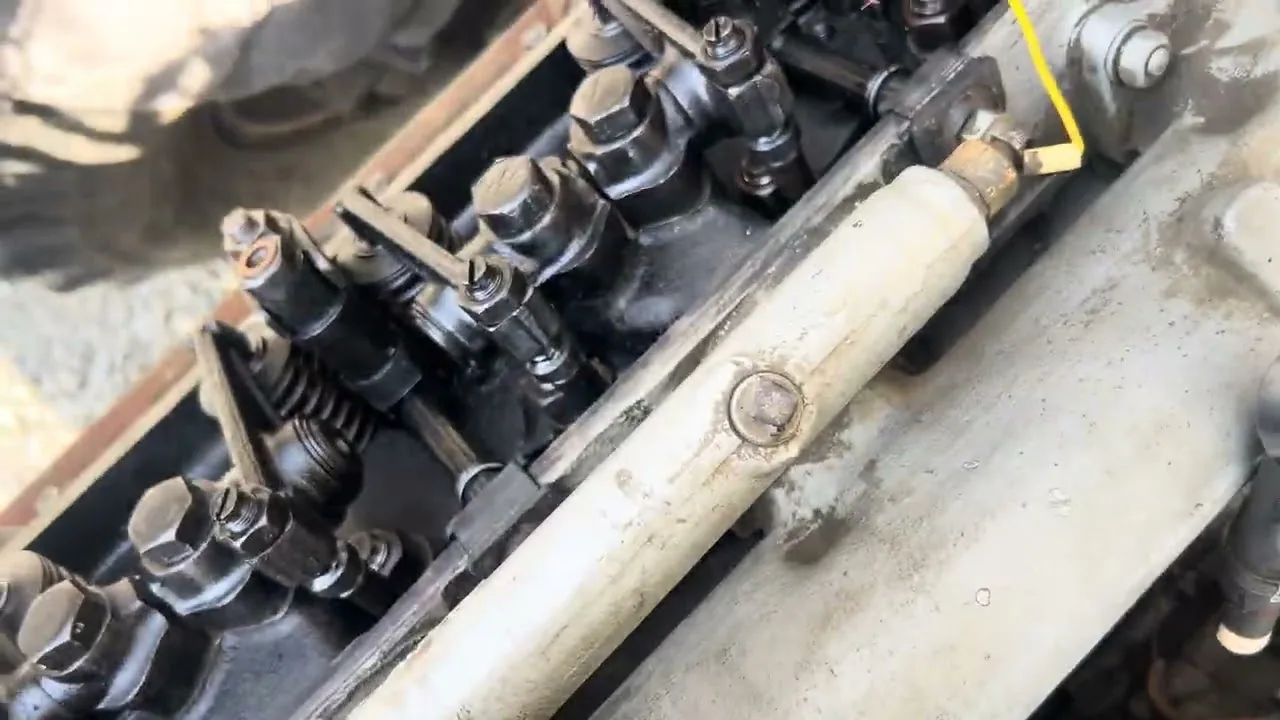

Порядок и схема затяжки болтов ГБЦ ЯМЗ-238
Сборка головки блока цилиндров двигателя ЯМЗ-238 требует внимательного соблюдения последовательности действий. Неправильная закрутка болтов может искривить плоскость головки, что приведет к повреждению прокладки между каналами охлаждения и цилиндром.
Процесс затяжки проходит в несколько этапов с постепенным увеличением усилия. Такой подход позволяет равномерно распределить давление по всей поверхности уплотнения и снизить внутренние напряжения в металле головки.
Схема расположения болтов на головке блока симметрична. Сначала затягиваются центральные болты, затем затяжка продолжается по спиральной траектории к краям. Это гарантирует равномерное прилегание прокладки.
Алгоритм поэтапной затяжки
Первый этап включает предварительное затягивание всех болтов с небольшим усилием, чтобы устранить зазоры и надежно установить головку на блок. Обычно это составляет примерно 20–30% от конечного момента затяжки.
На втором этапе усилие увеличивается до 60–70% от номинального значения. В этот момент происходит основное сжатие прокладки и выравнивание плоскостей. Важно следить за тем, чтобы динамометрический ключ щелкал на каждом болте, подтверждая достижение необходимого параметра.
- Установите динамометрический ключ на значение первого этапа (например, 50 Н·м).
- Пройдите по всей схеме затяжки, фиксируя каждый болт.
- Переключите ключ на значение второго этапа (например, 150 Н·м).
- Повторите проход по схеме, обеспечивая равномерное распределение нагрузки.
- Установите финальное значение момента (например, 240 Н·м) и выполните окончательную затяжку.
Заключительный этап — контроль. После достижения максимального момента рекомендуется еще раз проверить ключом все болты по кругу, чтобы исключить возможность проскальзывания инструмента на предыдущих этапах.
Специфика затяжки для различных модификаций двигателя
Двигатель ЯМЗ-238 представлен в различных модификациях, включая атмосферные и турбированные версии (ЯМЗ-238Б, ЯМЗ-238Д). Хотя конструкции этих двигателей имеют много общего, требования к герметичности камеры сгорания могут различаться в зависимости от уровня давления наддува.
Турбированные модели работают при более высоких пиковых давлениях в цилиндрах, поэтому важно контролировать состояние прокладки и правильность затяжки. Для таких двигателей часто рекомендуется проводить повторную протяжку после определенного пробега.
Также различия могут касаться материалов прокладок. Асбестовые прокладки, встречающиеся на старых запчастях, требуют осторожной затяжки и обязательной повторной протяжки после прогрева. Металлоасбестовые или металлические прокладки обладают большей стабильностью.
Отличия атмосферных и турбированных версий
Основное отличие монтажа турбированных двигателей заключается в строгих допусках. Перетяжка может быть столь же опасной, как и недотяжка, поскольку тонкие перемычки в головке блока могут не выдержать избыточного напряжения.
Для атмосферных версий ЯМЗ-238 допускаются небольшие отклонения в меньшую сторону, но это не оправдывает небрежный подход к процессу. Стандартный момент затяжки для большинства гражданских моделей составляет 216–265 Н·м.
| Модификация | Тип наддува | Особенность затяжки |
|---|---|---|
| ЯМЗ-238 (базовый) | Атмосферный | Обычная 3-этапная затяжка |
| ЯМZ-238Б/Д | Турбо | Обязательная повторная протяжка |
При работе с любыми модификациями важно учитывать состояние резьбовых отверстий в блоке. Если резьба повреждена или сорвана, стандартный момент затяжки не будет достигнут, и соединение не обеспечит герметичность. В таких случаях необходимо восстановление резьбы, например, с помощью установки футорок.
Типичные ошибки при монтаже головки блока
Нарушение технологии сборки головки блока цилиндров (ГБЦ) — одна из самых распространенных причин выхода двигателя из строя вскоре после ремонта. Знание типичных ошибок помогает избежать повторной разборки и экономит время.
Ключевой проблемой является пренебрежение чистотой поверхностей. Даже небольшая песчинка или остаток старой прокладки на плоскости блока могут вызвать локальное нарушение герметичности и привести к прогару.
Также ошибкой считается использование герметиков в местах, где они не предусмотрены. Прокладки ГБЦ ЯМЗ-238 обычно устанавливаются «на сухую» или с минимальным количеством графитовой смазки и не требуют герметика, который может быть выдавлен в масляные каналы.
Список распространенных нарушений
- Нарушение порядка затяжки — закручивание болтов в произвольном порядке или по кругу может привести к деформации головки и разрыву прокладки в уязвимом месте.
- Применение ударного гайковерта для окончательной затяжки — пневматический инструмент не обеспечивает необходимый момент, а ударные нагрузки могут повредить металл болта.
- Недостаток смазки на резьбе — сухая резьба создает высокое трение, из-за чего динамометрический ключ может показать требуемый момент раньше, чем будет достигнуто реальное усилие прижатия, или болт может заклинить.
- Игнорирование повторной затяжки — это особенно важно для новых прокладок и турбированных двигателей, где происходит первичное усадка материала уплотнителя.
Распространенной ошибкой является использование некалиброванного инструмента. Недорогие китайские динамометрические ключи могут иметь погрешность до 20%, что недопустимо для критически важных узлов двигателя.
Контроль качества сборки и эксплуатация после ремонта
После установки головки блока и затяжки болтов необходимо выполнить несколько проверок перед запуском двигателя. Это поможет выявить критические ошибки монтажа на ранних этапах.
Сначала проверьте уровень масла и охлаждающей жидкости. Затем прокрутите двигатель с помощью стартера без подачи топлива (для дизельных двигателей отключите подачу через топливный насос высокого давления или клапан остановки). Это создаст давление в системе смазки и удалит воздушные пробки.
При первом запуске внимательно следите за давлением масла и температурой двигателя. Появление белого дыма из выхлопной трубы или пузырьков в расширительном бачке может указывать на проблемы с герметичностью соединений.
Рекомендации по обкатке
Первые часы работы после установки новой прокладки головки блока цилиндров (ГБЦ) — это период обкатки. В это время не рекомендуется нагружать двигатель на полную мощность, так как резкие колебания температур могут негативно сказаться на новой прокладке.
Для турбированных двигателей ЯМЗ-238 важно строго следить за моментом затяжки после короткого пробега. Тепловое расширение металла при рабочих температурах может ослабить первоначальное натяжение.
Соблюдение всех технических норм, использование качественных крепежных элементов и точного инструмента обеспечивают долгий и надежный срок службы двигателя после ремонта.
Ремонт головки блока цилиндров двигателя ЯМЗ-238 — сложный процесс, требующий высокой квалификации и точности. Момент затяжки болтов является ключевым фактором, определяющим успешность ремонта.
Следование схеме затяжки, использование исправного динамометрического ключа и учет модификации двигателя помогают избежать повторных поломок. Правильно установленная прокладка обеспечивает герметичность камеры сгорания, оптимальный теплоотвод и предотвращает смешивание рабочих жидкостей.
Регулярный мониторинг состояния двигателя после ремонта и соблюдение рекомендаций по обкатке способствуют увеличению ресурса силового агрегата. Игнорирование технических норм может привести к значительным финансовым потерям и простоям техники.
Инструменты для контроля момента затяжки
Для обеспечения надежной работы двигателя ЯМЗ-238 крайне важно правильно затянуть головку блока цилиндров. Для этого необходимо использовать специальные инструменты, которые позволяют точно контролировать момент затяжки. В данном разделе мы рассмотрим основные инструменты, которые помогут вам в этом процессе.
1. Динамометрический ключ
Динамометрический ключ является основным инструментом для контроля момента затяжки. Он позволяет точно измерять усилие, которое прикладывается к болтам головки блока. Существует несколько типов динамометрических ключей:
- Механические динамометрические ключи: Эти ключи работают на основе механических принципов и имеют шкалу, на которой отображается момент затяжки. Они требуют ручной настройки и могут быть менее точными, если не используются правильно.
- Электронные динамометрические ключи: Эти устройства обеспечивают более высокую точность и удобство в использовании. Они могут отображать момент затяжки на цифровом экране и часто имеют функции, такие как звуковые сигналы при достижении заданного значения.
2. Удлинители и насадки
Для удобства работы с динамометрическим ключом могут потребоваться удлинители и специальные насадки. Удлинители позволяют достичь труднодоступных мест, а насадки обеспечивают совместимость с различными типами болтов. Важно выбирать качественные удлинители, чтобы избежать их деформации при затяжке.
3. Калибратор момента затяжки
Калибратор момента затяжки используется для проверки точности динамометрического ключа. Регулярная калибровка инструмента необходима для поддержания его точности и надежности. Калибраторы могут быть механическими или электронными, и их использование поможет избежать ошибок при затяжке.
4. Смазочные материалы
При затяжке болтов головки блока цилиндров важно учитывать использование смазочных материалов. Специальные масла или пасты могут помочь снизить трение между резьбой болта и гайкой, что позволяет достичь более точного момента затяжки. Однако следует помнить, что использование смазки может изменить требуемый момент затяжки, поэтому необходимо следовать рекомендациям производителя.
5. Инструкции и схемы
Перед началом работы обязательно ознакомьтесь с инструкциями и схемами, предоставленными производителем. Они содержат информацию о последовательности затяжки, необходимых моментах и других важных аспектах. Следование этим рекомендациям поможет избежать повреждений и обеспечит надежную работу двигателя.
Использование правильных инструментов и соблюдение всех рекомендаций по моменту затяжки головки блока ЯМЗ-238 являются залогом долговечности и надежности работы двигателя. Не пренебрегайте этими аспектами, чтобы избежать серьезных проблем в будущем.
Типы динамометров и их применение
Для обеспечения правильной затяжки головки блока цилиндров двигателя ЯМЗ-238 необходимо использовать динамометры, которые позволяют точно измерять усилие, прикладываемое к болтам. Существует несколько типов динамометров, каждый из которых имеет свои особенности и области применения.
1. Механические динамометры
Механические динамометры работают на основе пружинного механизма. Они имеют шкалу, на которой отображается значение усилия, прикладываемого к болту. Эти устройства достаточно просты в использовании и не требуют источника питания. Однако их точность может зависеть от состояния пружины и правильности калибровки. Механические динамометры идеально подходят для работы в условиях, где нет доступа к электроэнергии.
2. Электронные динамометры
Электронные динамометры обеспечивают более высокую точность измерений благодаря цифровым датчикам. Они могут отображать значения в различных единицах измерения и часто имеют функции записи данных и автоматической калибровки. Эти устройства требуют источника питания, но их использование оправдано в условиях, где необходима высокая точность затяжки. Электронные динамометры также могут иметь дополнительные функции, такие как звуковые сигналы при достижении заданного момента затяжки.
3. Динамометры с моментом затяжки
Динамометры с моментом затяжки представляют собой специализированные инструменты, которые позволяют не только измерять, но и контролировать момент затяжки в процессе работы. Они могут быть как механическими, так и электронными. Эти устройства часто используются в производственных условиях, где требуется высокая степень контроля за процессом затяжки. Динамометры с моментом затяжки могут быть оснащены функцией автоматического отключения, что предотвращает перетяжку болтов.
4. Гидравлические динамометры
Гидравлические динамометры используют принцип гидравлического давления для измерения момента затяжки. Они обеспечивают высокую точность и могут использоваться для затяжки больших болтов, где механические и электронные динамометры могут не справиться с нагрузкой. Гидравлические динамометры часто применяются в тяжелой промышленности и строительстве, где требуется высокая надежность и точность.
Выбор типа динамометра зависит от конкретных условий работы, требуемой точности и доступного бюджета. Важно помнить, что правильное использование динамометра и соблюдение технических требований при затяжке головки блока цилиндров ЯМЗ-238 обеспечит долговечность и надежность работы двигателя.
Влияние температуры на затяжку головки блока
Температура играет критическую роль в процессе затяжки головки блока цилиндров двигателя ЯМЗ-238. При изменении температуры изменяются физические свойства материалов, из которых изготовлены как головка блока, так и болты, используемые для её крепления. Это может привести к изменению момента затяжки, необходимого для обеспечения надежного соединения.
При нагреве металлы расширяются, что может привести к ослаблению затяжки. Важно учитывать, что при работе двигателя температура может значительно колебаться, особенно в условиях высоких нагрузок. Поэтому необходимо следить за температурным режимом двигателя и корректировать момент затяжки в зависимости от температуры.
Рекомендуется проводить затяжку головки блока в несколько этапов, начиная с предварительной затяжки при низкой температуре и заканчивая окончательной затяжкой при рабочей температуре двигателя. Это позволяет избежать перераспределения усилий и гарантирует, что головка блока будет надежно зафиксирована.
Для достижения оптимального результата следует использовать динамометрический ключ, который позволяет точно контролировать момент затяжки. При этом важно помнить, что каждый болт должен быть затянут равномерно, чтобы избежать деформации головки блока и обеспечить равномерное распределение давления.
Кроме того, необходимо учитывать, что некоторые производители рекомендуют использовать специальные смазочные составы на резьбе болтов, что также может повлиять на момент затяжки. Смазка уменьшает трение, что позволяет достичь необходимого момента затяжки с меньшими усилиями.
В заключение, правильный подход к затяжке головки блока цилиндров ЯМЗ-238 с учетом температурных изменений является залогом долговечности и надежности работы двигателя. Регулярный контроль температуры и соблюдение рекомендаций по затяжке помогут избежать серьезных поломок и продлить срок службы двигателя.
Коррекция момента затяжки в зависимости от температуры
При выполнении работ по затяжке головки блока цилиндров двигателя ЯМЗ-238 необходимо учитывать влияние температуры на момент затяжки. Температурные колебания могут существенно повлиять на механические свойства материалов, из которых изготовлены как головка блока, так и болты крепления. Поэтому корректировка момента затяжки в зависимости от температуры является важным этапом для обеспечения надежности и долговечности соединения.
В процессе эксплуатации двигателя температура может варьироваться от низких значений при холодном запуске до высоких значений при работе под нагрузкой. Это приводит к изменению размеров и свойств материалов, что, в свою очередь, может вызвать ослабление или, наоборот, чрезмерное натяжение болтов. Для обеспечения правильного момента затяжки необходимо учитывать следующие факторы:
- Температурные диапазоны: Для каждого диапазона температур существуют свои значения момента затяжки. Например, при низких температурах (до 0°C) момент затяжки может быть увеличен на 10-15%, в то время как при высоких температурах (выше 80°C) его следует уменьшить на 5-10%.
- Материалы болтов: Болты, изготовленные из различных сплавов, могут иметь разные коэффициенты теплового расширения. Это также следует учитывать при выборе момента затяжки. Например, болты из высокопрочной стали могут требовать меньшего корректирующего коэффициента по сравнению с обычными стальными болтами.
- Способы измерения температуры: Для точной коррекции момента затяжки необходимо использовать надежные методы измерения температуры. Это могут быть как контактные термометры, так и инфракрасные термометры, которые позволяют быстро и точно определить температуру поверхности головки блока.
Рекомендуется вести записи о температуре в момент затяжки, чтобы в дальнейшем можно было корректировать процесс обслуживания и ремонта двигателя. Также стоит учитывать, что резкое изменение температуры, например, при запуске холодного двигателя, может привести к неравномерному распределению нагрузки на болты, что также требует корректировки момента затяжки.
В заключение, правильная коррекция момента затяжки головки блока ЯМЗ-238 в зависимости от температуры является ключевым аспектом, который влияет на надежность и долговечность двигателя. Следуя рекомендациям и учитывая температурные условия, можно значительно снизить риск возникновения проблем, связанных с ослаблением или повреждением соединений.
Обслуживание и уход за крепежными элементами
Обслуживание и уход за крепежными элементами, такими как болты и гайки, играют важную роль в обеспечении надежной работы двигателя ЯМЗ-238. Правильная затяжка головки блока цилиндров (ГБЦ) не только предотвращает утечки масла и охлаждающей жидкости, но и обеспечивает оптимальное сжатие в цилиндрах, что непосредственно влияет на мощность и экономичность двигателя.
Перед началом работы необходимо убедиться, что все крепежные элементы чистые и свободные от загрязнений. Рекомендуется использовать специальные средства для очистки, чтобы избежать повреждения резьбы. Также важно проверить состояние болтов и гаек на наличие трещин, коррозии или других повреждений. Если крепежные элементы имеют видимые дефекты, их следует заменить.
При затяжке головки блока цилиндров необходимо соблюдать порядок и момент затяжки, указанные в технической документации. Обычно затяжка производится в несколько этапов, начиная с меньшего момента и постепенно увеличивая его до требуемого значения. Это позволяет равномерно распределить нагрузку и избежать деформации головки блока.
Рекомендуется использовать динамометрический ключ для точного контроля момента затяжки. При этом важно следить за тем, чтобы ключ был откалиброван и находился в исправном состоянии. Неправильный момент затяжки может привести к повреждению как головки блока, так и блока цилиндров.
После завершения затяжки крепежных элементов следует провести повторную проверку момента через определенное время или после первых пробегов. Это связано с тем, что крепежные элементы могут ослабевать в процессе эксплуатации, что может привести к серьезным последствиям.
Кроме того, стоит обратить внимание на использование смазки на резьбе болтов. В некоторых случаях рекомендуется применять специальные составы, которые уменьшают трение и предотвращают заедание резьбы. Однако следует учитывать, что использование смазки может повлиять на конечный момент затяжки, поэтому необходимо корректировать его в соответствии с рекомендациями производителя.
В заключение, регулярное обслуживание и правильный уход за крепежными элементами головки блока цилиндров ЯМЗ-238 являются залогом надежной работы двигателя. Соблюдение всех технических требований и рекомендаций поможет избежать серьезных поломок и продлить срок службы двигателя.
Рекомендации по профилактике коррозии и износа
Для обеспечения долговечности и надежности двигателя ЯМЗ-238, важно уделять внимание профилактике коррозии и износа, которые могут значительно снизить его эксплуатационные характеристики. Ниже представлены основные рекомендации, которые помогут предотвратить эти проблемы.
1. Использование качественных материалов: При замене деталей и узлов двигателя следует выбирать только оригинальные запчасти или высококачественные аналоги. Это касается как прокладок, так и крепежных элементов. Некачественные материалы могут привести к быстрому износу и коррозии.
2. Правильный выбор масла: Использование моторного масла, соответствующего требованиям производителя, играет ключевую роль в защите двигателя от износа. Масло должно обладать хорошими антиокислительными свойствами и обеспечивать надежную смазку всех движущихся частей. Регулярная замена масла также поможет избежать накопления загрязнений и коррозионных продуктов.
3. Контроль температуры: Перегрев двигателя может привести к ускоренному износу и коррозии. Необходимо следить за температурой работы двигателя и при необходимости проводить диагностику системы охлаждения. Регулярная проверка уровня охлаждающей жидкости и состояния радиатора поможет избежать перегрева.
4. Защита от влаги: Влага является одним из основных факторов, способствующих коррозии. Для предотвращения попадания влаги в двигатель необходимо следить за герметичностью всех соединений и уплотнений. Также рекомендуется использовать защитные покрытия для металлических частей, чтобы минимизировать воздействие влаги.
5. Регулярное обслуживание: Профилактическое обслуживание двигателя включает в себя не только замену масла и фильтров, но и проверку состояния всех узлов и агрегатов. Регулярная диагностика поможет выявить потенциальные проблемы на ранних стадиях и предотвратить серьезные повреждения.
6. Правильная эксплуатация: Соблюдение рекомендаций по эксплуатации двигателя, таких как избегание резких ускорений и перегрузок, также способствует снижению износа. Важно следить за режимами работы двигателя и не допускать его перегрева или недогрева.
Следуя данным рекомендациям, можно значительно продлить срок службы двигателя ЯМЗ-238 и минимизировать риск возникновения коррозии и износа, что в свою очередь обеспечит надежную и эффективную работу автомобиля в любых условиях.
