Муфта привода топливного насоса высокого давления (ТНВД) ЯМЗ-238 играет ключевую роль в обеспечении стабильной работы двигателя, так как она отвечает за передачу крутящего момента и синхронизацию работы насоса с коленчатым валом. В данной статье мы подробно рассмотрим устройство муфты, основные признаки её неисправности, а также предоставим пошаговую инструкцию по диагностике, регулировке угла опережения и замене деталей. Знание этих аспектов поможет владельцам и механикам избежать серьезных поломок, продлить срок службы двигателя и обеспечить его эффективную работу.
Конструкция и принцип действия автоматической муфты
Автоматическая муфта привода топливного насоса высокого давления (ТНВД) регулирует угол опережения впрыска топлива в зависимости от скорости вращения коленчатого вала двигателя. При низких оборотах впрыск происходит с задержкой, что обеспечивает более плавную работу двигателя. При увеличении оборотов впрыск должен происходить раньше для полного сгорания топлива. В конструкции ЯМЗ-238 предусмотрен центробежный механизм, который вносит необходимые изменения автоматически.
В центре устройства находится корпус, внутри которого размещены грузики регулятора. При вращении привода центробежные силы заставляют грузики расходиться, преодолевая сопротивление пружин. Это движение через систему рычагов поворачивает кулачковую шайбу или плунжерный вал относительно приводной втулки, изменяя момент начала подачи топлива.
Основные узлы и элементы

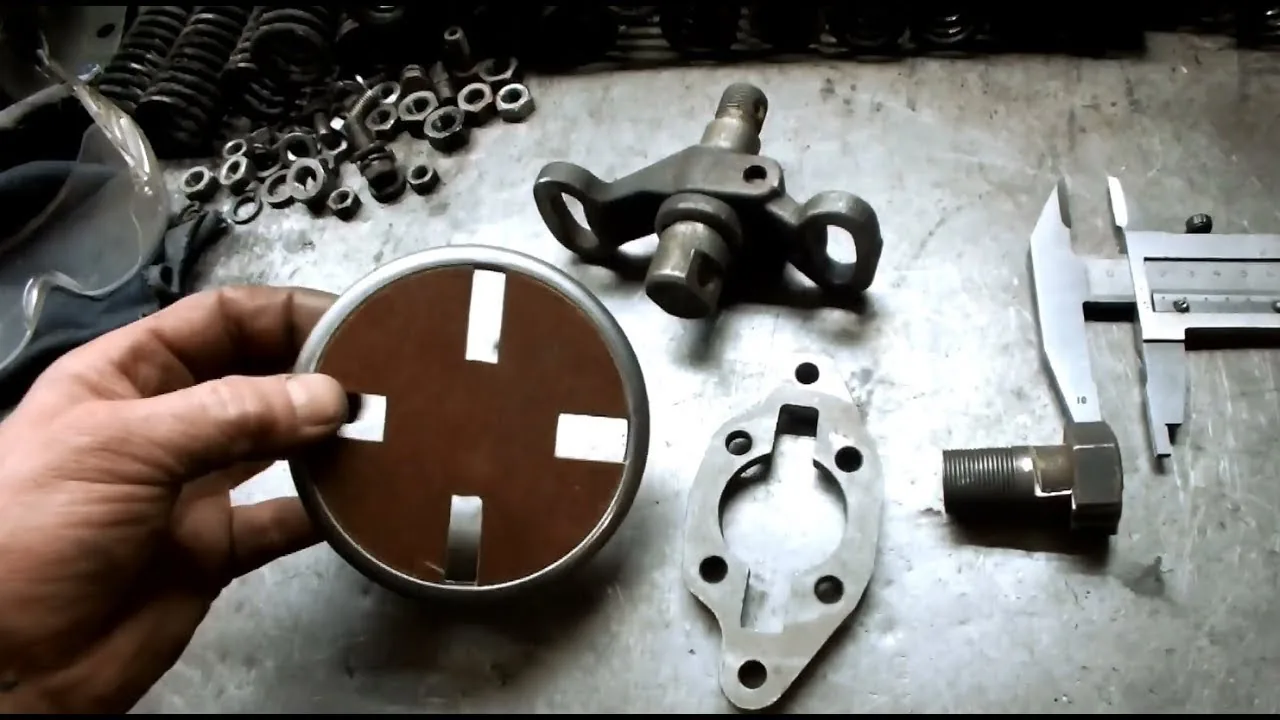

Муфта состоит из ведущей полумуфты, соединенной с приводом от двигателя, и ведомой полумуфты, передающей крутящий момент на вал топливного насоса высокого давления (ТНВД). Между этими элементами находится механизм регулятора. Ключевым компонентом являются пружины, жесткость которых влияет на работу двигателя в различных режимах. Уменьшение жесткости пружин или износ грузиков может изменить характеристики впрыска.
Смазка узла осуществляется за счет разбрызгивания масла из полости двигателя или через специализированную систему подачи масла, в зависимости от модификации. Герметичность обеспечивается сальниками, которые со временем теряют эластичность. Попадание топлива в картер двигателя или утечка масла из муфты являются последствиями износа уплотнительных элементов.
Для фиксации положения деталей используются шпонки, стопорные кольца и крепежные болты. Нарушение посадок этих компонентов может вызвать люфты, воспринимаемые как стуки в передней части двигателя. Точность изготовления деталей критична, так как даже незначительные зазоры могут негативно сказаться на стабильности работы на холостом ходу.
⚠️ Внимание: Разборка муфты требует высокой точности. Неправильная сборка или потеря шайб и грузиков может привести к тому, что ТНВД не будет подавать топливо в нужный момент, что может повредить клапаны или поршни.
Ниже представлена таблица с основными параметрами элементов муфты для двигателей серии ЯМЗ-238:
| Параметр | Нормативное значение | Допустимый износ |
|---|---|---|
| Ход грузиков регулятора | 8.0 - 9.0 мм | Не более 0.5 мм |
| Усилие пружин (сжатие) | По спецификации завода | Не более 10% от нормы |
| Зазор в шлицевых соединениях | 0.05 - 0.10 мм | Максимум 0.25 мм |
Понимание взаимодействия этих компонентов помогает быстрее выявить причину неисправности. Если грузики заедают, автоматика перестает функционировать. Если пружины повреждены, угол опережения фиксируется в одном положении, что недопустимо для дизельного двигателя.
| Параметр | Описание | Рекомендации по диагностике и ремонту |
|---|---|---|
| Симптомы неисправности | Постоянный шум, вибрации, утечки топлива | Проверить крепление муфты и состояние уплотнений |
| Методы диагностики | Визуальный осмотр, проверка на наличие люфта | Использовать специальный инструмент для измерения люфта |
| Ремонтные работы | Замена изношенных деталей, регулировка | Заменить поврежденные компоненты, провести балансировку |
Интересные факты
Вот несколько интересных фактов о муфте привода ТНВД ЯМЗ-238, связанных с диагностикой и ремонтом:
Роль муфты в системе: Муфта привода ТНВД (топливного насоса высокого давления) ЯМЗ-238 играет ключевую роль в обеспечении стабильной работы двигателя. Она позволяет компенсировать колебания и вибрации, возникающие при работе двигателя, что способствует более плавной подаче топлива и улучшению общей производительности.
Диагностика по звуку: Одним из методов диагностики состояния муфты является прослушивание звуков, исходящих от двигателя. При износе или повреждении муфты могут появляться характерные стуки или скрежеты, что служит сигналом для проведения более детальной проверки и возможного ремонта.
Профилактика и замена: Регулярная профилактика муфты привода ТНВД включает проверку натяжения и состояния ремней, а также осмотр на наличие трещин и износа. Замена муфты при первых признаках неисправности может предотвратить более серьезные повреждения двигателя и системы впрыска, что в свою очередь экономит время и средства на ремонт.
Типичные неисправности и методы диагностики
Использование грузовиков в сложных условиях эксплуатации приводит к естественному износу компонентов муфты. Водители часто замечают снижение мощности или нестабильную работу двигателя. Диагностика начинается с изучения внешних признаков, указывающих на возможные неисправности внутри корпуса муфты.
Признаки износа и повреждения
Одним из первых признаков неисправности является стук при резком изменении оборотов. Это может указывать на люфты в шлицевых соединениях или износ отверстий под оси грузиков. Если стук сопровождается вибрацией, это может свидетельствовать о нарушении балансировки или заедании одного из грузиков в крайнем положении.
Снижение мощности двигателя, особенно во время разгона, часто говорит о том, что муфта не увеличивает угол опережения впрыска. В этом случае топливо подается слишком поздно, что приводит к неэффективному сгоранию и образованию черного выхлопа. Если угол опережения слишком велик, наблюдается жесткая работа на холостом ходу и детонация.
Течи масла или топлива в области соединения топливного насоса высокого давления (ТНВД) и двигателя — явный признак повреждения сальников. Утечка топлива особенно опасна, так как может привести к возгоранию или попаданию дизельного топлива в масло, что снижает его смазывающие свойства.
Для более точной диагностики применяется метод исключения. Если ТНВД и форсунки проверены и функционируют исправно, а проблемы с углом опережения продолжаются, причина может быть в муфте. Также стоит обратить внимание на привод ТНВД и проверить его на наличие люфтов.

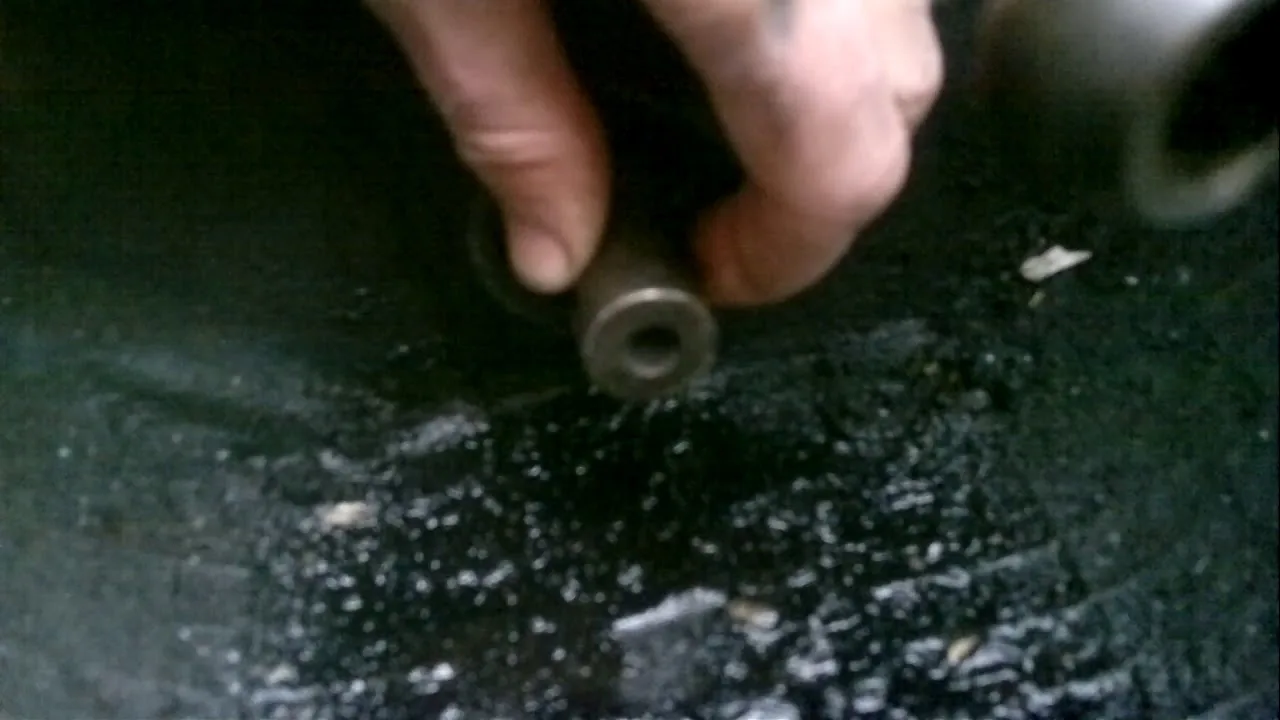

Проверка работоспособности на снятом узле
После снятия муфты с двигателя необходимо провести визуальный осмотр и измерение зазоров. Оси грузиков должны быть без износа, а сами грузики — свободно двигаться без заеданий. Также следует проверить пружины на наличие поломок витков и остаточной деформации.
Крайне важно оценить состояние шлицев втулок. Если заметно «слизывание» шлицев или образуются ступеньки, муфта должна быть заменена или восстановлена с использованием специализированного оборудования. Наличие люфта в соединении валов недопустимо, так как это может нарушить синхронизацию работы насоса.
Проверка герметичности сальников осуществляется как визуально, так и при вращении вала. Если обнаружены следы выдавливания смазки или топлива, уплотнения необходимо заменить. Использование герметиков вместо замены сальников в этом узле не рекомендуется из-за высоких температур и агрессивной среды.
Регулировка угла опережения впрыска
Настройка угла опережения впрыска — важный этап обслуживания системы топливоподачи ЯМЗ-238. Неправильный момент начала впрыска может привести к перегреву двигателя или, наоборот, к недостаточному прогреву и увеличению дымности. Этот процесс требует аккуратности и использования базовых инструментов.
Подготовка двигателя к регулировке
Перед началом работ убедитесь, что двигатель остыл, а доступ к ТНВД и маховику свободен. Важно правильно определить положение поршня первого цилиндра в такте сжатия. Ошибка на один такт (360 градусов) может привести к невозможности запуска или неправильной работе двигателя.
Для выполнения работы потребуется специальное устройство (указатель момента впрыска) или индикатор часового типа, который устанавливается на плунжер первой секции ТНВД. Также понадобится ключ для вращения коленчатого вала и штангенциркуль для измерения хода поршня, если используется метод подъема поршня.
Тщательно очистите все соединения топливных трубок и сам ТНВД от грязи, чтобы избежать попадания абразивных частиц в топливную систему во время разборки. Чистота — основное требование при работе с топливной аппаратурой.
Процесс настройки и проверки
Момент начала впрыска топлива регулируется поворотом корпуса топливного насоса высокого давления (ТНВД) вокруг своей оси относительно привода. Поворот по часовой стрелке (если смотреть со стороны привода) обычно увеличивает угол опережения (впрыск происходит раньше), а поворот против часовой стрелки — уменьшает его. Конкретное направление может варьироваться в зависимости от модификации муфты и самого ТНВД.
Для определения момента начала подъема плунжера используется индикатор, установленный на его торце. Необходимо вращать коленвал до тех пор, пока плунжер не начнет подниматься. Угол можно определить по шкале маховика или показаниям индикатора. Для двигателей ЯМЗ-238 стандартный угол опережения впрыска составляет 20±1 градус до верхней мертвой точки (ВМТ), однако рекомендуется сверять эти данные с паспортом конкретного двигателя.
Если установленный угол не соответствует необходимому, корпус ТНВД следует повернуть на нужный угол и зафиксировать. После затяжки болтов важно повторно проверить угол, так как при затягивании корпус может немного сместиться. Допустимая погрешность составляет не более 0.5 градуса.
| Симптом | Действие | Направление поворота ТНВД |
|---|---|---|
| Детонация, жесткая работа | Уменьшить угол опережения | Против часовой стрелки |
| Черный дым, перегрев | Увеличить угол опережения | По часовой стрелке |
После завершения регулировки необходимо запустить двигатель и дать ему прогреться. Работа мотора должна быть стабильной, без вибраций. При резком увеличении оборотов не должно наблюдаться провалов или чрезмерного дымления.
Замена и обслуживание деталей муфты
При значительном износе деталей необходимо заменить компоненты или муфту в сборе. Процесс замены включает демонтаж топливного насоса высокого давления. Это сложная задача, требующая строгого соблюдения последовательности действий.
Демонтаж и установка
Работы начинаются с отключения трубок высокого давления, подающих топливо. Важно сразу закрыть отверстия трубок и штуцеров ТНВД чистой тканью или пробками, чтобы предотвратить попадание пыли. Избегайте сгибания трубок высокого давления, так как это может изменить их пропускную способность и привести к повреждениям.
Затем необходимо открутить болты, крепящие ТНВД к фланцу муфты, а также болты, удерживающие фланец муфты на приводе двигателя. Снимать ТНВД следует осторожно, чтобы не повредить шлицы вала. Перед установкой новой или отремонтированной муфты рекомендуется смазать посадочные места и сальники чистым моторным маслом.

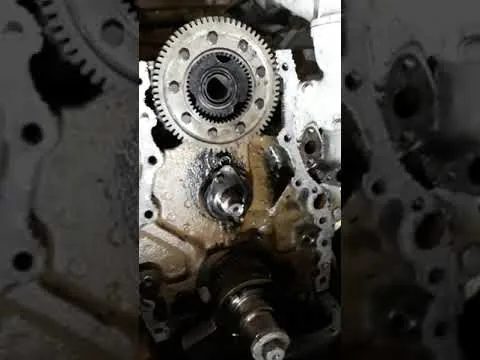

При установке нового узла важно правильно совместить метки на шестернях привода. Если метки отсутствуют или стерты, выставите положение по рискам на маховике. Ошибка при сборке на один зуб шестерни может привести к неправильной работе двигателя.
Типичные ошибки при ремонте
- Игнорирование замены уплотнителей — установка старой муфты без замены сальников приведет к быстрому образованию утечек и необходимости повторного разбора узла.
- Ошибки при сборке грузиков — перепутанные грузики или пружины с различной жесткостью нарушат работу системы, и двигатель начнет функционировать нестабильно.
- Недостаточная проверка люфтов — если при сборке не удостовериться в свободном ходе вала, скрытый люфт может стать причиной стуков в короткие сроки.
- Нарушение момента затяжки — чрезмерная затяжка болтов крепления фланца может привести к деформации корпуса муфты, что вызовет заклинивание вала.
⚠️ Важно: При установке ТНВД не используйте ударные методы (например, забивание молотком). Вал ТНВД и муфта имеют прецизионную обработку, и удары могут вызвать микротрещины или задиры.
После завершения сборки и запуска двигателя еще раз проверьте отсутствие утечек и посторонних звуков. Первые километры пробега рекомендуется проехать в щадящем режиме, внимательно контролируя температуру и работу двигателя.
Обеспечение долговечности системы топливоподачи
Ресурс муфты ТНВД и всего топливного насоса зависит от качества топлива и регулярного обслуживания. Даже надежный механизм ЯМЗ-238 может быстро выйти из строя, если в солярке есть абразивные частицы или вода.
Регулярная замена топливных фильтров — это не формальность, а необходимость. Забитый фильтр создает разрежение на входе в ТНВД, что может привести к подсосу воздуха через уплотнения и нарушению работы муфты. Воздушные пробки в системе вызывают неравномерную работу и рывки.
Важно следить за состоянием приводных ремней или шестерен ГРМ. Если привод осуществляется с помощью ремня, его проскальзывание или износ шестерен могут изменить фазы впрыска, и никакая регулировка муфты не исправит это. Визуальный осмотр передней части двигателя при каждом техническом обслуживании позволяет выявить утечки масла, которые могут негативно повлиять на резиновые элементы муфты.
Использование качественных смазочных материалов и соблюдение сроков замены масла в двигателе способствует продлению срока службы сальников муфты. Старое, окисленное масло оказывает агрессивное воздействие на резину, что может привести к ее растрескиванию.
Автоматическая муфта опережения впрыска — важный узел двигателя ЯМЗ-238. Ее исправное состояние обеспечивает оптимальный расход топлива, чистоту выхлопа и плавность работы дизеля. Понимание принципов ее работы и умение выполнять базовую регулировку или замену позволяют поддерживать грузовик в отличном техническом состоянии без лишних затрат.
Качественное обслуживание, чистое топливо и внимание к деталям при ремонте — залог того, что двигатель отработает свой ресурс без серьезных вмешательств в топливную систему. Не стоит игнорировать первые признаки неисправности, так как своевременный ремонт муфты обойдется значительно дешевле, чем замена плунжерных пар или всего ТНВД.
Советы по выбору качественных запчастей
При выборе запчастей для муфты привода ТНВД ЯМЗ-238 важно учитывать несколько ключевых аспектов, которые помогут избежать проблем в будущем и обеспечить надежную работу двигателя. Качественные запчасти не только продлевают срок службы системы, но и способствуют улучшению ее производительности.
Первым шагом в выборе запчастей является обращение к проверенным производителям. На рынке существует множество компаний, которые предлагают как оригинальные, так и неоригинальные запчасти. Оригинальные детали, как правило, имеют более высокое качество и соответствуют строгим стандартам, установленным производителем. Однако, если вы рассматриваете неоригинальные запчасти, убедитесь, что они имеют положительные отзывы и сертификаты качества.
Следующий аспект — это совместимость запчастей. Перед покупкой обязательно проверьте, что выбранная муфта привода соответствует модели вашего ТНВД и другим компонентам системы. Неправильная совместимость может привести к серьезным поломкам и дополнительным затратам на ремонт.
Не менее важным является изучение характеристик запчастей. Обратите внимание на материалы, из которых изготовлены детали. Качественные запчасти должны быть выполнены из прочных и устойчивых к износу материалов, что обеспечит их долговечность и надежность в эксплуатации.
Также стоит учитывать цену запчастей. Слишком низкая стоимость может быть признаком низкого качества, поэтому важно найти баланс между ценой и качеством. Сравните цены у разных поставщиков и выберите оптимальный вариант, который соответствует вашим требованиям.
Не забывайте о гарантии на запчасти. Надежные производители предоставляют гарантию на свою продукцию, что является дополнительным подтверждением качества. При покупке обязательно уточняйте условия гарантии и возможность возврата или обмена в случае выявления дефектов.
И наконец, рекомендуется консультироваться с профессионалами или опытными механиками. Они могут дать полезные советы по выбору запчастей и помочь избежать распространенных ошибок. Кроме того, опытные специалисты могут порекомендовать проверенные магазины или интернет-ресурсы, где можно приобрести качественные детали.
Следуя этим рекомендациям, вы сможете выбрать качественные запчасти для муфты привода ТНВД ЯМЗ-238, что обеспечит надежную и долгосрочную работу вашего двигателя.
Критерии выбора и рекомендации
При выборе муфты привода ТНВД ЯМЗ-238 необходимо учитывать несколько ключевых критериев, которые помогут обеспечить надежную и долговечную работу системы. В первую очередь, следует обратить внимание на материал, из которого изготовлена муфта. Наиболее распространенными являются резинотканевые и металлические муфты. Резинотканевые муфты обеспечивают хорошую амортизацию и способны поглощать вибрации, что особенно важно для дизельных двигателей, работающих в тяжелых условиях. Металлические муфты, в свою очередь, отличаются высокой прочностью и долговечностью, но могут передавать больше вибраций, что может негативно сказаться на работе системы.
Следующим важным критерием является размер и форма муфты. Необходимо точно соответствовать оригинальным параметрам, чтобы избежать проблем с установкой и функционированием. При выборе муфты стоит обратить внимание на ее диаметр, ширину и тип соединения. Неправильный выбор может привести к быстрому износу или даже поломке системы.
Также стоит учитывать производителя муфты. Рекомендуется выбирать детали от известных и проверенных брендов, которые зарекомендовали себя на рынке. Это гарантирует не только высокое качество, но и наличие гарантии на продукцию. При этом стоит обратить внимание на отзывы других пользователей и специалистов, которые могут дать полезные рекомендации по выбору.
Не менее важным аспектом является цена. Хотя на рынке можно найти как бюджетные, так и дорогие варианты, важно помнить, что слишком низкая цена может свидетельствовать о низком качестве. Оптимальным вариантом будет выбор муфты в среднем ценовом сегменте, которая сочетает в себе хорошее качество и приемлемую стоимость.
При установке муфты привода ТНВД ЯМЗ-238 необходимо следовать рекомендациям производителя и соблюдать все технологические процессы. Это поможет избежать ошибок и обеспечит надежную работу системы. Рекомендуется также проводить регулярные проверки состояния муфты, чтобы вовремя выявлять возможные проблемы и предотвращать серьезные поломки.
В заключение, выбор муфты привода ТНВД ЯМЗ-238 — это ответственный процесс, который требует внимательности и тщательного подхода. Учитывая все вышеперечисленные критерии, можно значительно повысить шансы на успешную эксплуатацию и долговечность системы.
Профилактика неисправностей муфты
Профилактика неисправностей муфты привода ТНВД ЯМЗ-238 является важным аспектом обеспечения надежной работы двигателя и его компонентов. Правильная эксплуатация и регулярное техническое обслуживание могут значительно продлить срок службы муфты и предотвратить серьезные поломки.
Первым шагом в профилактике является регулярная проверка состояния муфты. Это включает в себя визуальный осмотр на наличие трещин, износа или других повреждений. Особое внимание следует уделить состоянию резинок и уплотнителей, которые могут со временем терять свою эластичность и герметичность.
Также важно следить за уровнем и качеством масла в системе смазки. Низкий уровень масла или его загрязнение могут привести к перегреву и преждевременному износу муфты. Рекомендуется менять масло в соответствии с регламентом производителя, а также использовать только качественные смазочные материалы, соответствующие спецификациям.
Следующий аспект профилактики — это контроль за натяжением приводного ремня. Слишком слабое или, наоборот, слишком сильное натяжение может негативно сказаться на работе муфты. Регулярная проверка и корректировка натяжения ремня помогут избежать излишнего износа и повреждений.
Кроме того, стоит обратить внимание на работу системы охлаждения двигателя. Перегрев может привести к деформации муфты и других компонентов. Проверка радиатора, термостата и других элементов системы охлаждения должна проводиться регулярно.
Не менее важным является соблюдение рекомендаций по эксплуатации. Избегайте резких ускорений и перегрузок, особенно на холодном двигателе. Это поможет снизить нагрузку на муфту и продлить ее срок службы.
Наконец, рекомендуется проводить периодическую диагностику муфты с использованием специализированного оборудования. Это позволит выявить скрытые неисправности на ранних стадиях и предотвратить серьезные поломки в будущем.
В заключение, профилактика неисправностей муфты привода ТНВД ЯМЗ-238 требует комплексного подхода, включающего регулярные проверки, соблюдение правил эксплуатации и использование качественных материалов. Это позволит обеспечить надежную работу двигателя и избежать дорогостоящего ремонта.
Регулярные проверки и обслуживание
Регулярные проверки и обслуживание муфты привода топливного насоса высокого давления (ТНВД) ЯМЗ-238 являются важными аспектами, которые способствуют надежной работе двигателя и предотвращают серьезные поломки. В процессе эксплуатации автомобиля необходимо уделять внимание состоянию муфты, так как она играет ключевую роль в передаче крутящего момента от коленчатого вала к ТНВД.
Первым шагом в регулярном обслуживании муфты является визуальный осмотр. Необходимо проверить наличие трещин, износа или других повреждений на поверхности муфты. Также стоит обратить внимание на состояние уплотнительных колец и других элементов, которые могут влиять на герметичность соединения. В случае обнаружения каких-либо дефектов, рекомендуется незамедлительно произвести замену поврежденных деталей.
Следующим этапом является проверка натяжения муфты. Неправильное натяжение может привести к перегреву и преждевременному износу. Для этого необходимо использовать специальный инструмент для измерения натяжения, который позволит точно определить, соответствует ли оно заводским стандартам. Если натяжение недостаточно, следует отрегулировать его, а в случае чрезмерного натяжения — ослабить.
Также важно проводить периодическую проверку смазки муфты. Недостаток смазки может привести к повышенному трению и, как следствие, к быстрому износу. Рекомендуется использовать смазочные материалы, рекомендованные производителем, и следить за их уровнем. При необходимости следует заменить старую смазку на новую, чтобы обеспечить надежную работу муфты.
Не менее важным аспектом является проверка состояния подшипников, которые могут быть частью конструкции муфты. Износ подшипников может привести к неравномерной работе ТНВД и снижению общей производительности двигателя. При обнаружении люфта или других признаков износа подшипники необходимо заменить.
Регулярные проверки и обслуживание муфты привода ТНВД ЯМЗ-238 помогут избежать серьезных поломок и продлить срок службы как самой муфты, так и всего двигателя в целом. Рекомендуется составить график обслуживания, который будет включать все вышеперечисленные мероприятия, и строго ему следовать. Это позволит поддерживать двигатель в оптимальном состоянии и обеспечит его надежную работу на протяжении всего срока эксплуатации.
Анализ работы системы в условиях эксплуатации
Система привода топливного насоса высокого давления (ТНВД) на двигателе ЯМЗ-238 играет ключевую роль в обеспечении стабильной работы двигателя и его производительности. В процессе эксплуатации автомобиля или сельскохозяйственной техники, оснащенной данным двигателем, муфта привода ТНВД подвергается значительным нагрузкам, что может привести к ее износу или повреждению.
Важным аспектом анализа работы системы является мониторинг состояния муфты привода. Она должна обеспечивать надежное соединение между коленчатым валом и ТНВД, передавая необходимый крутящий момент. В условиях эксплуатации, особенно при частых перегрузках или резких изменениях режимов работы двигателя, муфта может испытывать вибрации, которые со временем могут привести к ее разрушению.
Одним из первых признаков неисправности муфты является появление посторонних звуков в области привода ТНВД. Это может быть вызвано износом подшипников или ослаблением креплений. Также стоит обратить внимание на возможные утечки топлива, которые могут свидетельствовать о повреждении уплотнений или нарушении герметичности соединений.
Для диагностики состояния муфты привода ТНВД необходимо проводить регулярные визуальные осмотры и технические проверки. Важно проверять наличие трещин, деформаций и других механических повреждений. Также следует оценивать состояние резинок и уплотнителей, которые могут терять свои свойства из-за воздействия высоких температур и химических веществ.
При выявлении неисправностей рекомендуется провести более детальную диагностику с использованием специализированного оборудования, которое позволяет оценить параметры работы системы в динамике. Это может включать в себя измерение вибраций, анализ звуковых сигналов и проверку на наличие люфта в соединениях.
В случае обнаружения серьезных повреждений или износа муфты, необходимо произвести ее замену или ремонт. Ремонт может включать в себя восстановление геометрии деталей, замену изношенных элементов и настройку системы. Важно помнить, что неправильная установка или использование неоригинальных запчастей может привести к повторным поломкам и снижению надежности работы всего агрегата.
Таким образом, регулярный анализ работы системы привода ТНВД и своевременное выявление неисправностей муфты являются залогом долгосрочной и надежной эксплуатации двигателя ЯМЗ-238. Это не только продлевает срок службы самого двигателя, но и обеспечивает безопасность и эффективность работы транспортного средства в целом.
