В данной статье мы рассмотрим ключевые аспекты подбора, установки и настройки гидравлического насоса для крана-манипулятора (КМУ) грузоподъемностью 3 тонны. Правильный выбор насоса и его грамотная установка играют критическую роль в обеспечении надежной работы оборудования, а также в повышении его эффективности и долговечности. Мы предоставим технические инструкции, схемы подключения, рекомендации по регулировке давления и советы по устранению возможных неисправностей, что поможет вам избежать распространенных ошибок и обеспечить бесперебойную эксплуатацию вашего КМУ.
Технические характеристики и подбор насосного оборудования
Выбор гидронасоса для крана-манипулятора (КМУ) с грузоподъемностью 3 тонны требует тщательного расчета расхода рабочей жидкости и рабочего давления. Ключевым параметром является рабочий объем, который для манипуляторов данного класса обычно составляет от 25 до 45 кубических сантиметров на один оборот. Превышение этого показателя без достаточного запаса мощности двигателя шасси может привести к снижению оборотов коленвала и остановке гидравлической системы под нагрузкой.
Если вы рассматриваете установку аксиально-поршневого насоса вместо стандартного шестеренчатого, учтите, что аксиально-поршневые насосы могут создавать более высокое давление, но требуют качественной фильтрации масла и строгого соблюдения температурного режима. Шестеренчатые насосы, такие как модели NMP или HY, более устойчивы к загрязнениям, но менее эффективны при высоких давлениях.
Рабочее давление в системе КМУ с грузоподъемностью 3 тонны обычно составляет от 160 до 210 атмосфер. При выборе насоса его номинальное давление должно превышать максимальное давление в системе на 15–20%. Это обеспечит запас прочности и увеличит срок службы механизма. Работа насоса на пределе возможностей приведет к повышенному тепловыделению и ускоренному старению гидравлической жидкости.
Также важно обратить внимание на совместимость типа вала и шлицевого соединения с вашей коробкой отбора мощности. Стандартные валы могут иметь прямое или конусное шлицевое соединение, и даже небольшое несоответствие по одному зубцу может сделать установку невозможной без замены переходной плиты или самого вала насоса. Ниже представлена таблица сравнения основных типов насосов, используемых на манипуляторах.
| Тип насоса | Рабочее давление (бар) | КПД | Требования к фильтрации |
|---|---|---|---|
| Шестеренчатый | до 250 | 0.85 - 0.90 | Средние (25 мкм) |
| Аксиально-поршневой | до 350 | 0.92 - 0.95 | Высокие (10 мкм) |
| Пластинчатый | до 160 | 0.80 - 0.85 | Высокие (10 мкм) |
Для манипуляторов с грузоподъемностью 3 тонны наиболее распространенной конфигурацией является сдвоенный насос, который позволяет запитывать не только КМУ, но и гидроборт или гидромолот. В таких случаях важно, чтобы секции насоса имели одинаковый или согласованный рабочий объем, чтобы избежать перекосов в распределении потока мощности двигателя.
Монтаж и подключение к коробке отбора мощности
Установка насоса на КМУ требует внимательного соблюдения последовательности действий, так как ошибки на этапе монтажа могут привести к преждевременным поломкам. Прежде чем начать, заглушите двигатель, слейте гидравлическую жидкость из бака и обеспечьте чистоту рабочей зоны, чтобы избежать попадания абразивных частиц в систему.
Если насос крепится фланцем, убедитесь, что поверхности соединения чистые и не повреждены. Используйте только специальный герметик, устойчивый к гидравлическим маслам, и наносите его тонким слоем. Излишки герметика, выдавленные при затяжке, могут попасть внутрь насоса и нарушить работу клапанов или повредить рабочие поверхности.
Соединение вала насоса с валом КОМ должно быть без люфтов и перекосов. Если используется карданный вал или муфта, проверьте их балансировку и состояние шлицев. Даже небольшие перекосы валов могут вызвать вибрацию, которая быстро разрушает подшипники насоса и сальники.
- Сначала демонтируйте старый насос, отсоединив всасывающий и напорный рукава, а также дренажную линию.
- Очистите привалочную плоскость на коробке отбора мощности и проверьте состояние шлицев вала.
- Установите новый насос, предварительно смазав шлицевое соединение смазкой
MoS2или аналогом. - Затяните крепежные болты крест-накрест с усилием, указанным в технической документации (обычно 40–60 Нм).
- Подключите гидравлические магистрали, следуя маркировке входов и выходов.

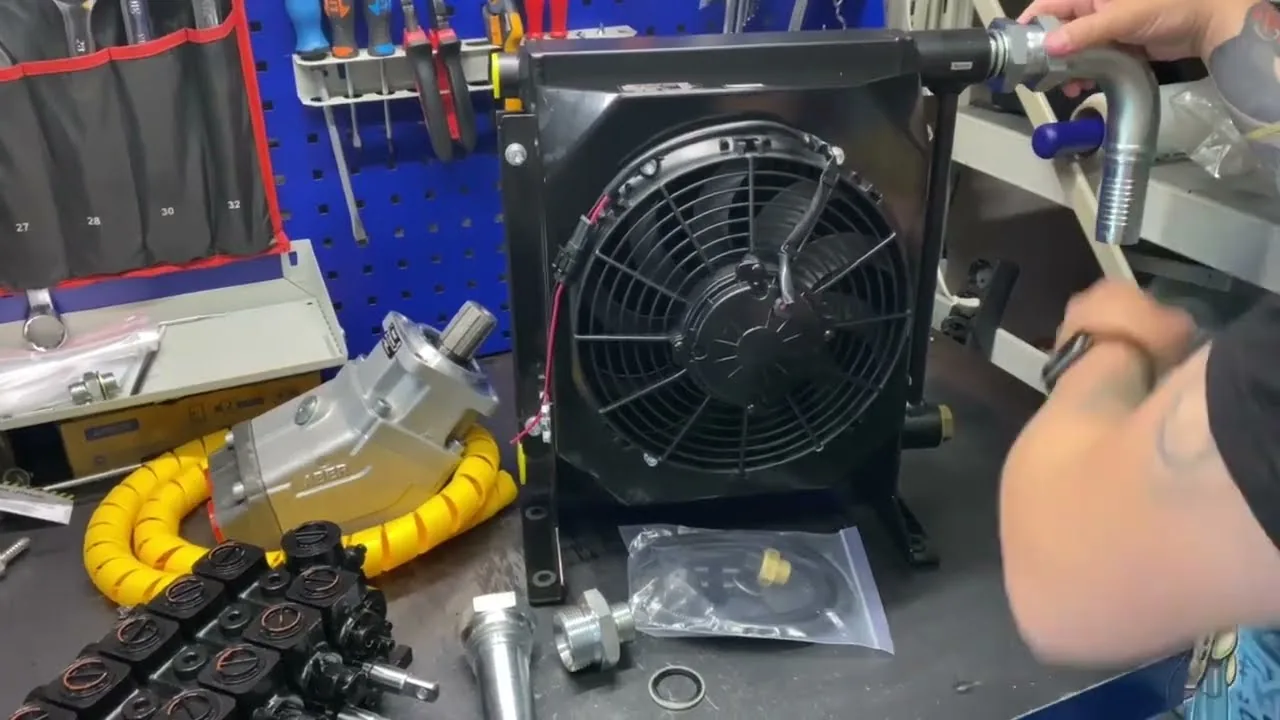

После механической установки следует подключение гидравлики. Всасывающая магистраль (рукав) должна быть короткой, без перегибов и абсолютно герметичной. Подсос воздуха на входе в насос — одна из наиболее распространенных причин его выхода из строя, так как воздух в гидравлической системе может вызвать кавитацию и гидроудары.
Напорная магистраль должна быть рассчитана на давление с полуторным запасом. Для КМУ весом 3 тонны используйте рукав высокого давления (РВД) с оплеткой не менее 4-х слоев. Все соединения должны быть затянуты динамометрическим ключом, так как недокрученные фитинги могут привести к утечкам, а перекрученные — к деформации резьбы.
| Параметр | Рекомендации по подбору | Рекомендации по обслуживанию |
|---|---|---|
| Тип насоса | Шестеренный или поршневой | Регулярная проверка на утечки |
| Производительность | 20-30 л/мин для 3-тонного КМУ | Замена масла каждые 500-1000 часов работы |
| Давление | 150-200 бар | Очистка фильтров и проверка герметичности |
| Размеры и вес | Соответствие габаритам КМУ | Проверка креплений и состояния шлангов |
| Температура рабочей жидкости | -20°C до +60°C | Контроль температуры масла |
Интересные факты
Вот несколько интересных фактов о гидравлических насосах для крано-манипуляторных установок (КМУ) грузоподъемностью 3 тонны:
Типы насосов: Для КМУ обычно используются два основных типа гидравлических насосов — шестеренные и поршневые. Шестеренные насосы более распространены благодаря своей простоте и надежности, в то время как поршневые насосы обеспечивают более высокую эффективность и производительность, что может быть критично для тяжелых условий эксплуатации.
Подбор мощности: При выборе гидравлического насоса для КМУ важно учитывать не только грузоподъемность, но и рабочие характеристики, такие как максимальное давление и производительность. Неправильный выбор насоса может привести к снижению эффективности работы установки или даже к ее поломке.
Обслуживание и уход: Регулярное обслуживание гидравлического насоса включает в себя проверку уровня масла, замену фильтров и осмотр на наличие утечек. Неправильное или нерегулярное обслуживание может привести к серьезным повреждениям, что в свою очередь увеличивает затраты на ремонт и снижает безопасность эксплуатации КМУ.
Настройка давления и регулировка производительности
Правильная настройка гидравлической системы — важный этап, обеспечивающий безопасную и эффективную эксплуатацию крана-манипулятора (КМУ). Давление в системе контролируется предохранительным (переливным) клапаном, который обычно интегрирован в гидрораспределитель или установлен на насосе. Заводские настройки могут не соответствовать требованиям конкретного манипулятора или навесного оборудования.
Для корректной регулировки необходимо подключить манометр с диапазоном измерения до 300 атмосфер к напорной магистрали. Вращение регулировочного винта клапана следует выполнять плавно, небольшими шагами (по 1/4 оборота), с последующей проверкой показаний манометра под нагрузкой. Резкие изменения в настройках могут привести к скачкам давления и разрыву шлангов.
⚠️ Внимание: Превышение максимального рабочего давления, указанного в паспорте КМУ, может вызвать разрушение гидроцилиндров стрелы и создать аварийную ситуацию. Не устанавливайте давление выше номинального.
Производительность насоса (объемный расход) регулируется изменением частоты вращения двигателя шасси или, в случае насосов с регулируемой производительностью, изменением угла наклона блока цилиндров. Для насосов с постоянной производительностью единственным способом изменения расхода является изменение оборотов двигателя автомобиля. Важно убедиться, что при максимальных оборотах двигателя скорость опускания стрелы не превышает допустимых значений, иначе оператор не сможет точно позиционировать груз.
Если система оборудована регулятором мощности (для аксиально-поршневых насосов), его необходимо настроить так, чтобы при падении давления (например, при срыве груза) насос увеличивал расход, а при росте давления (при упоре в препятствие) — уменьшал его, сохраняя постоянную мощность на валу. Это предотвращает остановку двигателя внутреннего сгорания при пиковых нагрузках.
| Параметр | Нормативное значение | Допустимое отклонение |
|---|---|---|
| Давление холостого хода | 0.5 - 1.0 бар | ± 0.2 бар |
| Давление срабатывания клапана | 210 бар | ± 5 бар |
| Температура рабочей жидкости | 40 - 60 °C | до 80 °C |
Диагностика неисправностей и обслуживание

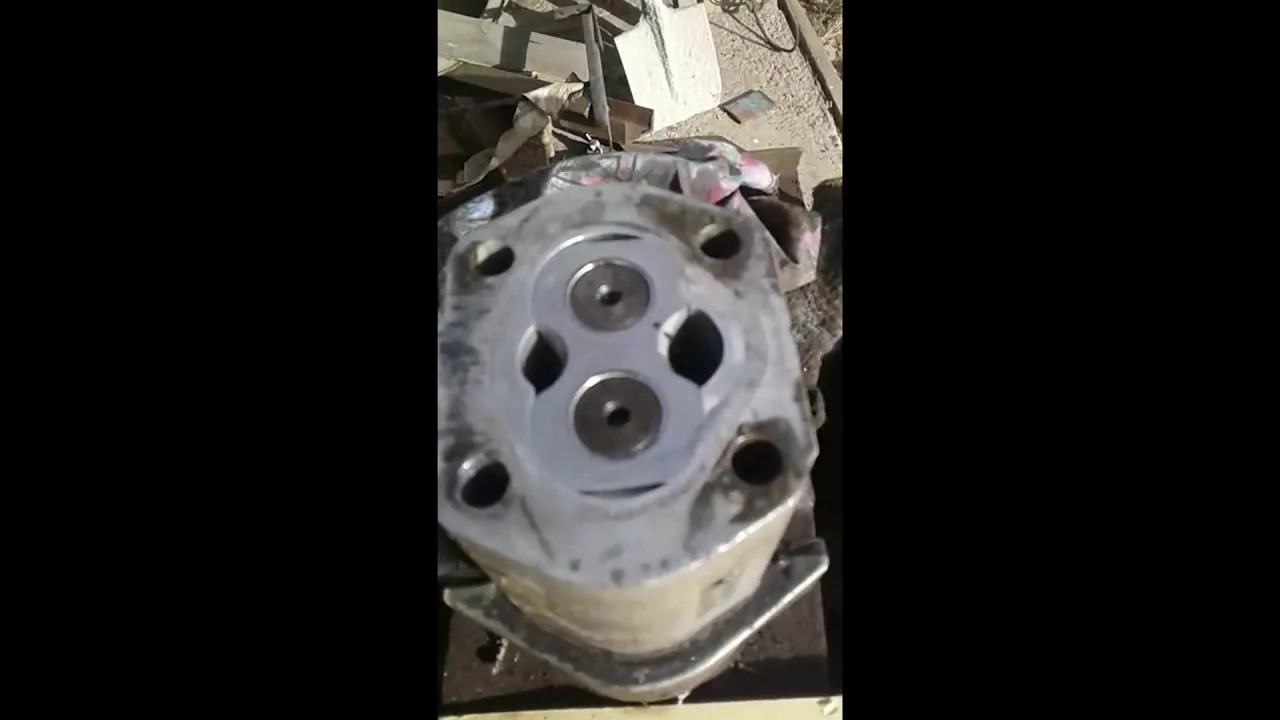

Регулярная диагностика помогает выявить неисправности на ранних этапах и избежать дорогостоящих ремонтов. Первым сигналом о проблемах с насосом часто становится изменение звука его работы. Появление воев, свистов или стуков может указывать на кавитацию, износ подшипников или повреждение рабочих элементов. Шум на входе может свидетельствовать о подсосе воздуха или засорении фильтра, а шум на выходе — о повышенном давлении или износе внутренних деталей.
Если вы заметили снижение скорости работы манипулятора при прогретом масле, это может быть признаком уменьшения объемного КПД насоса из-за износа. Проверка проводится путем измерения времени полного цикла (подъем-опускание) как на холодном, так и на горячем масле. Разница во времени не должна превышать 15–20%. Если она больше, насос нуждается в замене или капитальном ремонте.
Распространенные ошибки при эксплуатации и обслуживании насосов КМУ:
- Работа на загрязненном масле — приводит к абразивному износу плунжерных пар и заклиниванию насоса; необходимо регулярно менять фильтры и масло.
- Игнорирование нагрева — работа при температуре выше 80°C разрушает уплотнения и снижает вязкость масла, что ускоряет износ; важно следить за состоянием радиатора.
- Неправильная замена рукавов — установка рукавов меньшего диаметра или давления приводит к сужению потока и разрывам; используйте только сертифицированные РВД.
- Отсутствие прогрева — запуск насоса на высоких оборотах с холодным (вязким) маслом вызывает кавитационный износ; дайте системе прогреться на холостых оборотах.
⚠️ Важно: При поиске утечек никогда не используйте руки. Струя масла под высоким давлением может проникнуть под кожу и вызвать серьезные травмы или заражение крови. Используйте картон или деревянную планку.
Для увеличения срока службы насоса рекомендуется устанавливать индикаторы загрязненности фильтров и датчики температуры масла. Это позволит оператору контролировать состояние системы в реальном времени. Также полезно вести журнал замены фильтрующих элементов и масла, особенно в условиях повышенной запыленности или при интенсивной эксплуатации.
В заключение, насос является ключевым элементом гидравлической системы КМУ, и его исправность напрямую влияет на безопасность грузоподъемных операций. Соблюдение регламента технического обслуживания, использование качественных расходных материалов и внимательное отношение к первым признакам неисправности позволяют эксплуатировать технику долгие годы без серьезных поломок. Регулярный контроль давления и температуры — залог долгой службы вашего манипулятора.
Выбор типа гидравлического насоса для КМУ
При выборе гидравлического насоса для крана-манипулятора (КМУ) грузоподъемностью 3 тонны необходимо учитывать несколько ключевых факторов, которые напрямую влияют на эффективность работы оборудования и его долговечность. Основными типами гидравлических насосов, используемых в КМУ, являются шестеренные, поршневые и винтовые насосы. Каждый из этих типов имеет свои особенности, преимущества и недостатки.
Шестеренные насосы являются наиболее распространенными в данной категории. Они отличаются простотой конструкции, надежностью и относительно низкой стоимостью. Шестеренные насосы обеспечивают стабильный поток жидкости и могут работать при высоких давлениях, что делает их идеальными для использования в условиях, требующих высокой производительности. Однако стоит отметить, что они менее эффективны при низких оборотах и могут создавать значительный шум во время работы.
Поршневые насосы представляют собой более сложную конструкцию, но они обеспечивают более высокую эффективность и производительность. Эти насосы способны работать при очень высоких давлениях и обеспечивают отличную регулировку потока. Поршневые насосы могут быть как осевыми, так и радиальными, что позволяет выбрать наиболее подходящий вариант в зависимости от специфики работы КМУ. Однако их стоимость значительно выше, чем у шестеренных насосов, и они требуют более тщательного обслуживания.
Винтовые насосы используются реже, но они также имеют свои преимущества. Эти насосы обеспечивают плавный и стабильный поток жидкости, что особенно важно для точных операций. Винтовые насосы могут работать при низких оборотах и обеспечивают высокую эффективность, но их стоимость и сложность обслуживания могут стать препятствием для их использования в некоторых случаях.
При выборе насоса также следует учитывать рабочие параметры, такие как максимальное давление, производительность и тип используемой жидкости. Важно, чтобы насос соответствовал требованиям КМУ и обеспечивал необходимую мощность для выполнения поставленных задач. Кроме того, стоит обратить внимание на материалы изготовления насоса, так как они должны быть устойчивыми к коррозии и механическим повреждениям.
Не менее важным аспектом является производитель насоса. Рекомендуется выбирать продукцию известных и зарекомендовавших себя брендов, которые предлагают гарантии и сервисное обслуживание. Это поможет избежать проблем с качеством и надежностью оборудования в будущем.
В заключение, выбор гидравлического насоса для КМУ грузоподъемностью 3 тонны требует внимательного подхода и учета множества факторов. Правильный выбор типа насоса, его характеристик и производителя позволит обеспечить эффективную и безопасную работу крана-манипулятора на протяжении всего срока эксплуатации.
Рекомендации по эксплуатации и безопасности
Эксплуатация гидравлического насоса для крана-манипулятора (КМУ) весом до 3 тонн требует особого внимания к деталям, чтобы обеспечить безопасность и эффективность работы. Ниже представлены ключевые рекомендации, которые помогут избежать аварийных ситуаций и продлить срок службы оборудования.
1. Регулярная проверка состояния насоса
Перед началом работы необходимо тщательно осмотреть гидравлический насос. Проверьте наличие утечек масла, состояние шлангов и соединений. Убедитесь, что все крепления надежно затянуты, а фильтры чистые. Регулярные проверки помогут выявить потенциальные проблемы до того, как они станут серьезными.
2. Соблюдение рабочих параметров
Каждый гидравлический насос имеет свои рабочие параметры, такие как давление и объем потока. Важно строго придерживаться этих значений, указанных в технической документации. Превышение допустимого давления может привести к повреждению насоса и других компонентов системы.
3. Использование качественного гидравлического масла
Выбор правильного гидравлического масла имеет решающее значение для работы насоса. Используйте только те масла, которые рекомендованы производителем. Некачественное или неподходящее масло может вызвать коррозию, образование отложений и, как следствие, выход из строя насоса.
4. Обучение персонала
Перед началом эксплуатации КМУ необходимо провести обучение всех сотрудников, которые будут работать с гидравлическим насосом. Знание принципов работы, правил безопасности и методов устранения неполадок поможет избежать несчастных случаев и повысит общую эффективность работы.
5. Соблюдение правил безопасности
При работе с гидравлическим насосом необходимо соблюдать все правила безопасности. Используйте средства индивидуальной защиты (СИЗ), такие как перчатки и защитные очки. Не допускайте нахождения посторонних лиц в зоне работы крана-манипулятора, чтобы избежать травм.
6. Регулярное техническое обслуживание
Плановое техническое обслуживание должно включать замену масла, фильтров и проверку всех компонентов системы. Рекомендуется проводить полное обслуживание не реже одного раза в год, а также после интенсивного использования или в случае возникновения проблем.
7. Устранение неисправностей
Если вы заметили какие-либо отклонения в работе насоса, такие как шум, вибрация или снижение производительности, немедленно остановите работу и проведите диагностику. Не пытайтесь продолжать эксплуатацию неисправного оборудования, так как это может привести к более серьезным повреждениям и авариям.
Следуя данным рекомендациям, вы сможете обеспечить надежную и безопасную эксплуатацию гидравлического насоса для КМУ весом до 3 тонн, что в свою очередь повысит эффективность работы и снизит риск аварийных ситуаций.
Частота обслуживания и замены компонентов
Обслуживание гидравлического насоса для КМУ (крано-манипуляторной установки) является ключевым аспектом, который напрямую влияет на его производительность и долговечность. Регулярное обслуживание позволяет предотвратить серьезные поломки и продлить срок службы оборудования. Важно понимать, что частота обслуживания и замены компонентов зависит от нескольких факторов, таких как интенсивность эксплуатации, условия работы и тип используемого насоса.
В общем случае, рекомендуется проводить техническое обслуживание гидравлического насоса каждые 250-500 часов работы. Однако в условиях повышенной нагрузки или при работе в агрессивной среде (например, в условиях повышенной запыленности или влажности) этот интервал может сократиться до 100-200 часов. Основные мероприятия по обслуживанию включают:
- Проверка уровня масла: Регулярно проверяйте уровень гидравлического масла в системе. Низкий уровень масла может привести к перегреву и повреждению насоса.
- Замена масла: Рекомендуется менять гидравлическое масло каждые 1000-1500 часов работы. Используйте масло, соответствующее рекомендациям производителя, чтобы обеспечить оптимальную работу насоса.
- Очистка фильтров: Фильтры необходимо очищать или заменять каждые 250-500 часов. Загрязненные фильтры могут снизить эффективность работы насоса и привести к его поломке.
- Проверка уплотнений: Уплотнения и сальники должны проверяться на наличие утечек. При обнаружении повреждений их следует заменить, чтобы избежать потерь масла и ухудшения работы системы.
- Осмотр соединений и шлангов: Регулярно проверяйте все соединения на наличие утечек и повреждений. Шланги должны быть в хорошем состоянии, без трещин и износа.
Кроме того, важно следить за состоянием компонентов насоса, таких как поршни, клапаны и приводные механизмы. Если вы заметили какие-либо изменения в работе насоса, такие как шум, вибрация или снижение производительности, это может быть признаком необходимости более глубокого технического обслуживания или замены отдельных частей.
При замене компонентов гидравлического насоса важно использовать оригинальные запчасти или качественные аналоги, чтобы избежать проблем с совместимостью и обеспечить надежную работу системы. Также стоит учитывать, что некоторые компоненты, такие как поршни и клапаны, могут требовать специальной настройки или калибровки после замены.
В заключение, регулярное и качественное обслуживание гидравлического насоса для КМУ 3 тонны является залогом его надежной работы и долгого срока службы. Следуя рекомендациям по частоте обслуживания и замене компонентов, вы сможете минимизировать риски поломок и обеспечить эффективную эксплуатацию вашего оборудования.
