В данной статье мы рассмотрим процесс регулировки электромуфты вентилятора КамАЗ Евро 5, который является ключевым элементом системы охлаждения двигателя. Правильная настройка этой муфты обеспечивает оптимальную работу вентилятора, что, в свою очередь, способствует поддержанию стабильной температуры двигателя и предотвращает его перегрев. Мы предоставим техническую инструкцию по проверке зазора, разберем коды ошибок, а также представим таблицу параметров и рекомендации по устранению возможных неисправностей. Эта информация будет полезна как для опытных механиков, так и для владельцев автомобилей, стремящихся поддерживать свои машины в исправном состоянии.

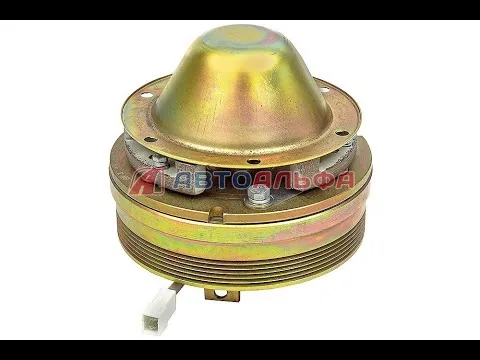

Устройство и принцип работы электромагнитной муфты
Электромагнитная муфта вентилятора — это сложный электромеханический механизм, который передает крутящий момент от коленчатого вала двигателя к вентилятору только при необходимости охлаждения. Основные компоненты конструкции включают ротор, установленный на ступице шкива, и якорь, соединенный с корпусом вентилятора через шлицевое соединение или подшипниковый узел. Между ними находится электромагнитная катушка, которая, получая напряжение, создает магнитное поле, притягивающее якорь к ротору.
Когда система активируется и электронный блок управления (ЭБУ) подает сигнал на катушку, якорь прижимается к ротору, что позволяет передать крутящий момент на вентилятор. Ключевым параметром в этом процессе является воздушный зазор между рабочими поверхностями якоря и ротора. Этот зазор определяет силу магнитного сцепления и эффективность передачи момента. Если зазор слишком велик, магнитное поле не сможет преодолеть сопротивление пружин, и муфта не сработает. Если зазор слишком мал, возникает механическое трение, что приводит к быстрому износу и перегреву.
Системы стандарта Евро 5, такие как Cummins ISBe 6.7 или ЯМЗ-6585, используют широтно-импульсную модуляцию (ШИМ) для управления током в катушке, что позволяет плавно регулировать скорость вращения вентилятора. Однако механическая часть подвержена физическому износу и загрязнению. На поверхности ротора и якоря могут скапливаться продукты износа фрикционных накладок, которые действуют как абразив или изолятор, нарушая магнитный контакт.
В конструкции предусмотрены специальные регулировочные шайбы или возможность механической подстройки положения якоря относительно ротора. На некоторых моделях муфт также используется пружинный механизм возврата, который требует контроля жесткости и целостности. Понимание физики процесса помогает в диагностике неисправностей: если катушка нагревается, но вращения нет, вероятнее всего, проблема связана с зазором или залипанием якоря.
Электронный блок управления двигателем постоянно отслеживает ток, потребляемый муфтой, и скорость ее вращения. При выявлении несоответствий (например, ток присутствует, а вентилятор не вращается, или наоборот, вентилятор вращается без тока из-за механического залипания) в память ошибок записывается соответствующий код неисправности. Поэтому перед началом любых механических работ рекомендуется считать коды ошибок через диагностический разъем.
Диагностика неисправностей перед регулировкой
Перед разборкой узла и регулировкой зазоров важно исключить электрические неисправности и программные сбои. Диагностику начинают с визуального осмотра разъемов и проводных жгутов. Окисление контактов или повреждение проводов в гофре — распространенные проблемы для грузовиков, работающих в сложных условиях. Если визуальных дефектов нет, переходят к инструментальной проверке.
Для проверки электрической части понадобятся мультиметр и диагностический сканер. Сначала измеряют сопротивление обмотки электромагнита. Нормальные значения зависят от производителя муфты (Horton, BorgWarner, отечественные аналоги) и обычно находятся в пределах 2–6 Ом при температуре 20°C. Значительное снижение значения указывает на межвитковое замыкание, а увеличение — на обрыв цепи.
Следующий этап — проверка наличия управляющего сигнала. Для этого используют осциллограф или диагностический сканер, способный отображать график ШИМ-сигнала. Если ЭБУ отправляет сигнал, но муфта не реагирует, проблема может быть в электромагните или проводах, подводящих к нему. Также необходимо проверить состояние «массы» кузова и двигателя, так как плохой контакт заземления часто приводит к неправильной работе электромагнитных приводов.
Механическую диагностику проводят на заглушенном и остывшем двигателе. Проверяют легкость вращения крыльчатки вентилятора вручную. В выключенном состоянии вентилятор должен вращаться с некоторым сопротивлением, но без заеданий и посторонних звуков. Если крыльчатка заклинивает или вращается с хрустом, это может указывать на разрушение подшипникового узла или попадание посторонних предметов.
Существует таблица типовых кодов ошибок для систем управления двигателем Евро 5, сигнализирующих о проблемах с муфтой:
| Код ошибки (пример) | Описание неисправности | Вероятная причина |
|---|---|---|
| P0480 / P0481 | Неисправность цепи управления вентилятором | Обрыв цепи, неисправность реле или катушки |
| P2600 | Низкий ток в цепи насоса/муфты ОЖ | Высокое сопротивление в цепи, плохой контакт |
| P2601 | Высокий ток в цепи насоса/муфты ОЖ | Короткое замыкание, заклинивание якоря |
Интересные факты
Вот несколько интересных фактов о регулировке электромуфты вентилятора на КамАЗ Евро 5:
Автоматическая регулировка температуры: Электромуфта вентилятора на КамАЗ Евро 5 оснащена системой автоматической регулировки, которая позволяет изменять скорость вращения вентилятора в зависимости от температуры охлаждающей жидкости. Это обеспечивает оптимальный температурный режим двигателя и способствует снижению расхода топлива.
Энергоэффективность: В отличие от механических муфт, электромуфты более энергоэффективны, так как они активируются только при необходимости. Это снижает нагрузку на двигатель и уменьшает уровень шума, что особенно важно для грузовых автомобилей, работающих в городских условиях.
Устойчивость к условиям эксплуатации: Электромуфты на КамАЗ Евро 5 разработаны с учетом жестких условий эксплуатации, включая высокие температуры и пыльные условия. Они имеют защиту от перегрева и короткого замыкания, что увеличивает срок службы и надежность системы охлаждения в целом.
Эти факты подчеркивают важность и преимущества использования электромуфт в современных грузовых автомобилях.
Технология регулировки воздушного зазора
Регулировка зазора — важный этап обслуживания электромагнитной муфты. Этот процесс требует внимательности и точности, так как от правильного зазора зависит срок службы узла. На двигателях КамАЗ Евро 5 чаще всего применяются муфты, которые можно регулировать без полного снятия, используя технологические отверстия в кожухе вентилятора. Однако в некоторых случаях может понадобиться демонтаж.
Начало регулировки включает обеспечение доступа к регулировочному винту или гайке. На большинстве моделей для этого необходимо снять защитный кожух вентилятора. Перед началом работ рекомендуется очистить муфту от грязи, масла и пыли, чтобы избежать попадания абразивных частиц внутрь механизма во время регулировки. Для этого можно использовать сжатый воздух или специальные очистители для электрооборудования.
Основным инструментом в этом процессе является набор щупов для измерения зазоров. Измерения следует проводить в нескольких точках по окружности ротора, чтобы исключить возможность перекоса якоря. Неравномерный зазор может свидетельствовать о износе подшипников или деформации корпуса. В таком случае простая регулировка не поможет — потребуется ремонт или замена узла.
Рассмотрим последовательность действий для регулировки стандартной электромагнитной муфты:
- Обеспечьте доступ к регулировочному механизму, при необходимости сняв защитные кожухи.
- Вставьте щуп нужной толщины между ротором и якорем (обычно через специальное окно).
- Вращая регулировочный винт (обычно под шлицевую отвертку или ключ), добейтесь легкого зажатия щупа.
- Зафиксируйте положение контргайкой, если конструкция это предполагает, и повторно проверьте зазор.
- Прокрутите вентилятор вручную несколько раз и повторите замеры в 3-4 точках окружности.
При нагреве двигателя зазор может немного изменяться из-за теплового расширения металла, поэтому регулировку всегда проводят на холодном двигателе. Превышение максимально допустимого зазора (обычно 0,8 мм) может привести к тому, что муфта перестанет включаться, даже если электрическая часть исправна.
Типичные ошибки и методы их устранения
В процессе обслуживания электромагнитных муфт механики часто совершают ошибки, которые могут свести на нет все усилия или привести к повторным поломкам. Осознание этих ошибок помогает избежать ненужных затрат времени и денег. Ниже представлен список наиболее распространенных проблем.
- Невнимание к чистоте поверхности — наличие масла или грязи на фрикционных элементах приводит к проскальзыванию и перегреву. Перед регулировкой обязательно нужно обезжирить поверхности.
- Применение некалиброванного инструмента — использование самодельных щупов или измерение «на глаз» может привести к неправильному зазору. Рекомендуется использовать только точные измерительные инструменты.
- Чрезмерная затяжка регулировочного винта — стремление устранить зазор «в ноль» может вызвать контакт между ротором и якорем при нагреве. Всегда оставляйте необходимый тепловой зазор.
- Игнорирование проверки подшипника — регулировка муфты с изношенным подшипником неэффективна, так как биение вала будет постоянно изменять зазор. Люфт следует устранять заменой подшипника.
Также стоит обратить внимание на проблему использования неподходящих смазочных материалов. Некоторые специалисты пытаются смазать трущиеся части муфты графитовой смазкой или солидолом, что строго запрещено. Электромагнитная муфта функционирует в сухом режиме, и попадание смазки на рабочие поверхности значительно снижает коэффициент трения и нарушает магнитные свойства.
Если после регулировки проблема не устраняется, необходимо проверить напряжение бортовой сети. При низком напряжении (менее 22 В для 24-вольтовой системы КамАЗ) магнитное поле катушки может оказаться недостаточно сильным для преодоления усилия пружин, даже если зазор установлен правильно. В таком случае причина может заключаться в генераторе или регуляторе напряжения.
Сравнение методов обслуживания и ресурс узла
При возникновении неисправности перед владельцем или механиком стоит задача: отремонтировать узел или полностью заменить его. Электромагнитные муфты на грузовиках КамАЗ Евро 5 являются надежными устройствами, однако их срок службы зависит от условий эксплуатации и регулярности обслуживания. Рассмотрим сравнительную таблицу различных подходов к решению проблем.
| Параметр | Регулировка и обслуживание | Замена в сборе |
|---|---|---|
| Стоимость | Низкая (только работа и инструменты) | Высокая (стоимость нового узла) |
| Время простоя | 30-60 минут | 15-30 минут |
| Ресурс после процедуры | Зависит от износа деталей (до 50 тыс. км) | Полный ресурс (100+ тыс. км) |
Регулировка имеет смысл, если износ фрикционных накладок минимален, а проблемы вызваны естественным изменением зазора в процессе эксплуатации. Если на поверхности ротора заметны глубокие борозды, выгоревшие участки или признаки термического разрушения изоляции катушки, регулировка не даст долгосрочного результата. В таких случаях целесообразнее установить новый узел.
Средний ресурс электромагнитной муфты на двигателях Евро 5 составляет от 200 до 400 тысяч километров пробега. Однако при эксплуатации в условиях высокой запыленности или постоянных перегревов этот срок может сократиться вдвое. Важно регулярно, каждые 30-50 тысяч километров, проводить визуальный осмотр и проверку зазора, чтобы избежать критического состояния.
Существуют различия в конструкции муфт разных производителей. Например, муфты Horton часто имеют более сложный механизм регулировки, требующий снятия вентилятора, в то время как некоторые отечественные аналоги позволяют провести настройку «на месте». При покупке запасных частей всегда уточняйте совместимость конкретной модели муфты с вашим двигателем и типом кабины.
⚠️ Внимание: Эксплуатация автомобиля с неисправной или неправильно отрегулированной муфтой вентилятора может привести к критическому перегреву двигателя, деформации головки блока цилиндров и дорогостоящему капитальному ремонту. При первых признаках перегрева остановитесь и проверьте систему.
⚠️ Внимание: При работе рядом с вентилятором двигателя всегда соблюдайте осторожность. Даже на заглушенном двигателе пружины муфты находятся под напряжением, и неосторожное движение может привести к травме рук.
⚠️ Внимание: Не пытайтесь принудительно заблокировать муфту в положении «включено» с помощью проволоки или клиньев для постоянной работы вентилятора. Это приведет к перерасходу топлива, повышенному шуму и возможному переохлаждению двигателя зимой, что нарушит тепловой режим работы.
Финальная проверка и запуск системы
После завершения всех регулировочных мероприятий важно провести окончательную проверку системы. Убедитесь, что все защитные кожухи и крепежные элементы, которые были сняты, установлены на свои места и надежно закреплены. Затем подключите аккумулятор и включите зажигание, не запуская двигатель. На этом этапе выполните первичную диагностику с помощью бортового компьютера или внешнего сканера, чтобы убедиться в отсутствии новых ошибок.
Запустите двигатель и дайте ему прогреться до рабочей температуры. Обратите внимание на показания датчика температуры охлаждающей жидкости. Когда температура достигнет порога включения вентилятора (обычно 85-90°C для стандартов Евро 5), вы должны услышать щелчок, сигнализирующий о включении муфты, а также заметить увеличение шума от вращающегося вентилятора. Если муфта оборудована индикатором работы (некоторые модели имеют визуальный индикатор вращения), проверьте его состояние.
Проведите тестовую поездку или прогрев под нагрузкой, чтобы удостовериться в стабильной работе системы. Температура двигателя не должна превышать критическую отметку, а вентилятор должен включаться и выключаться (или изменять обороты) в соответствии с алгоритмом работы электронного блока управления. Если все параметры в норме, регулировка считается успешной.
Соблюдение технологии настройки электромуфты на КамАЗ Евро 5 — залог надежной работы системы охлаждения двигателя. Регулярный контроль зазора и состояния электрических соединений помогает избежать неожиданных поломок в пути. Помните, что система охлаждения — один из основных компонентов современного дизельного двигателя, и ее исправность напрямую влияет на экономичность и долговечность силового агрегата.
Если у вас возникают сомнения в своих силах или вы обнаружили серьезные механические повреждения узлов муфты, разумным решением будет обратиться в специализированный сервисный центр. Там есть необходимое оборудование для диагностики и оригинальные запасные части. Самостоятельный ремонт без соответствующей квалификации может усугубить ситуацию.
Рекомендации по выбору запчастей для электромагнитной муфты
При выборе запчастей для электромагнитной муфты вентилятора КамАЗ Евро 5 необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежную и долговечную работу системы охлаждения двигателя. Важно помнить, что качество запчастей напрямую влияет на эффективность работы всей системы, а также на срок службы автомобиля в целом.
Первым шагом в выборе запчастей является определение оригинальности комплектующих. Рекомендуется использовать запчасти, произведенные непосредственно для модели КамАЗ Евро 5, так как они соответствуют всем техническим требованиям и стандартам. Оригинальные запчасти обычно имеют более высокую стоимость, но их надежность и долговечность оправдывают затраты.
Если по каким-либо причинам оригинальные запчасти недоступны, можно рассмотреть возможность приобретения качественных аналогов. В этом случае важно обращать внимание на репутацию производителя и отзывы других пользователей. Хорошие аналоги могут обеспечить приемлемое качество при более низкой цене, однако необходимо быть осторожным, чтобы не приобрести низкокачественные подделки.
Следующим аспектом является проверка совместимости запчастей с конкретной моделью автомобиля. Перед покупкой рекомендуется ознакомиться с технической документацией и спецификациями, чтобы убедиться, что выбранные детали подходят для вашего автомобиля. Неправильный выбор может привести к серьезным проблемам в работе системы охлаждения.
Также стоит обратить внимание на условия гарантии, предлагаемые производителем или продавцом. Наличие гарантии на запчасти свидетельствует о высоком качестве и надежности продукции. Это также дает дополнительную защиту в случае возникновения проблем после установки.
Не менее важным является выбор места покупки запчастей. Рекомендуется приобретать комплектующие в специализированных магазинах или у авторизованных дилеров, которые могут предоставить необходимую документацию и гарантии. Избегайте покупки запчастей на неофициальных рынках или у сомнительных продавцов, так как это может привести к риску приобретения некачественной продукции.
Наконец, стоит учитывать стоимость запчастей. Хотя цена не всегда является показателем качества, слишком низкая стоимость может быть сигналом о том, что запчасти не соответствуют необходимым стандартам. Сравните цены на аналогичные детали у разных продавцов, чтобы найти оптимальное соотношение цены и качества.
Следуя этим рекомендациям, вы сможете выбрать качественные запчасти для электромагнитной муфты вентилятора КамАЗ Евро 5, что обеспечит надежную работу системы охлаждения и продлит срок службы вашего автомобиля.
Обзор инструментов и оборудования для регулировки
Для успешной регулировки электромуфты вентилятора на автомобилях КамАЗ Евро 5 необходимо использовать специализированные инструменты и оборудование. Правильный выбор инструментов не только облегчает процесс работы, но и обеспечивает высокую точность регулировки, что критически важно для эффективной работы системы охлаждения двигателя.
Первым и основным инструментом является мультиметр. Он позволяет проверять электрические параметры, такие как напряжение и сопротивление, что необходимо для диагностики состояния электромуфты. Мультиметр поможет определить, поступает ли на муфту необходимое напряжение, а также проверить целостность проводки.
Следующим важным инструментом является крутящий моментометры. Этот инструмент необходим для точной регулировки крепежных элементов, которые удерживают электромуфту на месте. Неправильный крутящий момент может привести к повреждению муфты или ее неправильной работе.
Для демонтажа и монтажа электромуфты потребуется набор ключей и отверток. Рекомендуется использовать как стандартные, так и торцевые ключи, чтобы обеспечить доступ к труднодоступным местам. Также полезно иметь под рукой плоскогубцы и кусачки для работы с проводами и крепежом.
Не менее важным элементом является специальный стенд для регулировки, который позволяет проводить тестирование электромуфты в условиях, приближенных к реальным. Такой стенд может быть оснащен датчиками температуры и давления, что позволяет точно настраивать параметры работы муфты.
Кроме того, для обеспечения безопасности и удобства работы рекомендуется использовать перчатки и защитные очки. Это поможет избежать травм при работе с острыми или горячими деталями.
В заключение, для успешной регулировки электромуфты вентилятора КамАЗ Евро 5 необходимо иметь под рукой разнообразные инструменты и оборудование. Их правильное использование обеспечит надежную и эффективную работу системы охлаждения, что, в свою очередь, продлит срок службы двигателя и повысит его производительность.
Профилактическое обслуживание и уход за муфтой
Профилактическое обслуживание электромуфты вентилятора КамАЗ Евро 5 является важной частью общего ухода за системой охлаждения двигателя. Регулярная проверка и обслуживание муфты помогут предотвратить возможные неисправности и продлить срок её службы.
Первым шагом в профилактическом обслуживании является визуальный осмотр муфты. Необходимо проверить наличие утечек масла или других жидкостей, а также убедиться в отсутствии механических повреждений корпуса. Важно обратить внимание на состояние соединений и проводки, так как любые повреждения могут привести к неправильной работе муфты.
Следующим этапом является проверка электрических соединений. Необходимо убедиться, что все контакты чистые и надежно закреплены. Рекомендуется использовать специальный очиститель для контактов, чтобы удалить окисления и загрязнения, которые могут ухудшить проводимость.
Также стоит проверить работу муфты в различных режимах. Для этого можно запустить двигатель и наблюдать за работой вентилятора. При достижении определенной температуры охлаждающей жидкости муфта должна активироваться, что приведет к увеличению скорости вращения вентилятора. Если этого не происходит, необходимо провести диагностику системы управления муфтой.
Кроме того, важно следить за состоянием охлаждающей жидкости. Низкий уровень или загрязнение жидкости могут негативно сказаться на работе муфты и системы охлаждения в целом. Рекомендуется регулярно проверять уровень жидкости и при необходимости доливать или заменять её.
Не менее важным аспектом является соблюдение температурного режима работы двигателя. Перегрев может привести к выходу из строя муфты, поэтому необходимо следить за показаниями датчиков температуры и при необходимости принимать меры для предотвращения перегрева.
В заключение, регулярное профилактическое обслуживание электромуфты вентилятора КамАЗ Евро 5 включает в себя визуальный осмотр, проверку электрических соединений, тестирование работы муфты и контроль состояния охлаждающей жидкости. Соблюдение этих рекомендаций поможет обеспечить надежную и эффективную работу системы охлаждения вашего автомобиля.
