Электромуфта Камаз 43118 Евро 5 играет ключевую роль в системе охлаждения двигателя, обеспечивая оптимальную работу вентилятора в зависимости от температуры. В данной статье мы подробно рассмотрим устройство электромагнитной муфты, а также предоставим полную инструкцию по её диагностике и ремонту. Вы узнаете о возможных ошибках, кодах неисправностей, схеме подключения и необходимых зазорах, что поможет вам эффективно поддерживать работоспособность вашего автомобиля и избежать серьезных поломок.

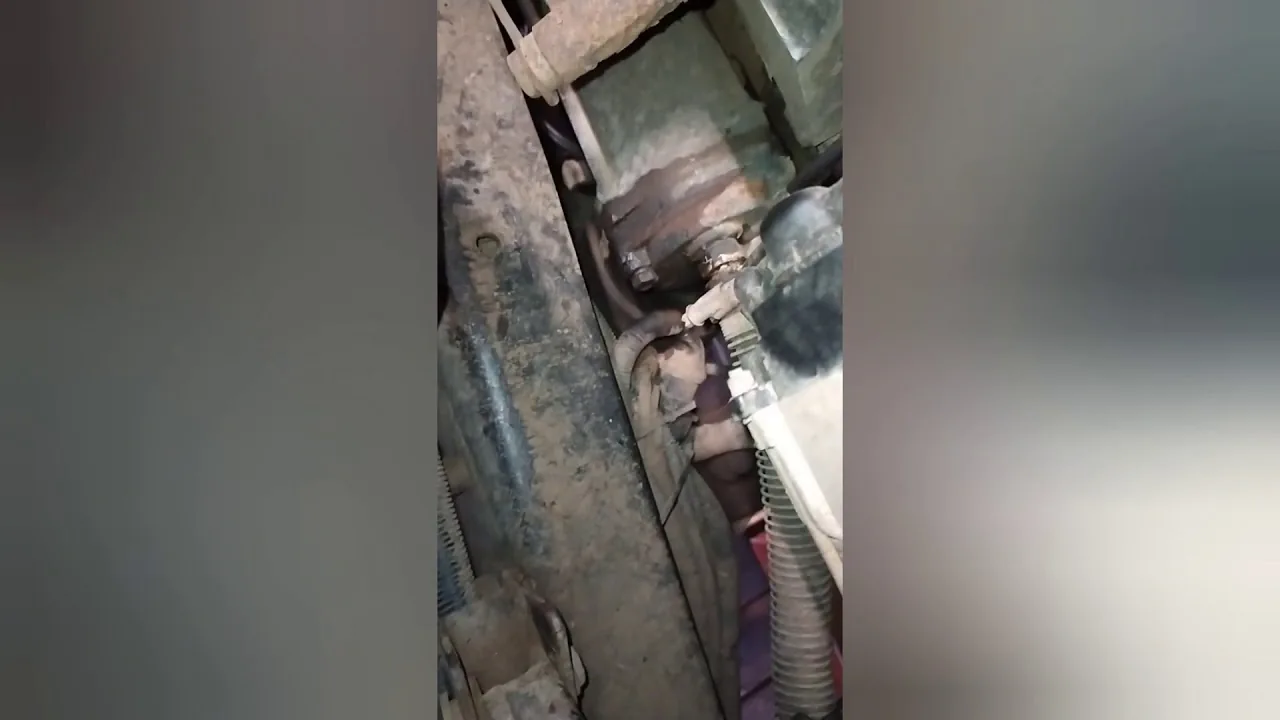

Принцип работы и устройство электромагнитной муфты
На автомобилях Камаз 43118, соответствующих экологическому стандарту Евро 5, электромагнитная муфта — это электромеханическое устройство, передающее крутящий момент от коленчатого вала двигателя к шкиву вентилятора системы охлаждения.
В основе конструкции лежит электромагнит, который, получая напряжение, создает магнитное поле, притягивающее якорь к ротору. Это приводит к жесткому соединению приводного вала с крыльчаткой вентилятора. В отличие от вискомуфт, реагирующих исключительно на температуру, и пневмомуфт, работающих в зависимости от давления в системе, электромагнитный привод управляется электронным блоком управления (ЭБУ) двигателя на основе данных множества датчиков.
Ключевым аспектом системы является зазор между электромагнитом и якорем, который должен строго соответствовать установленным техническим требованиям. Этот зазор критически важен, так как от него зависит сила магнитного сцепления. Если зазор окажется слишком большим, магнитное поле не будет достаточно сильным для надежного соединения валов, что приведет к проскальзыванию муфты даже при наличии напряжения и, как следствие, к недостаточному охлаждению.
Конструктивные особенности для двигателей Евро 5
Двигатели, соответствующие стандарту Евро 5, устанавливаемые на модели Камаз 43118, требуют строгого температурного режима для эффективного дожигания выхлопных газов в системе SCR и корректной работы сажевого фильтра.
По этой причине электромуфта на таких моторах часто имеет усиленную конструкцию обмотки и улучшенную герметизацию. Она функционирует в условиях высоких температур и вибраций, характерных для тяжелых грузовиков. Управление осуществляется через специальные ключи в электронном блоке управления (ЭБУ), которые включают ток высокой силы, необходимый для формирования мощного магнитного потока.
Важно отметить, что электромагнитная муфта на двигателях Евро 5 не использует механический контакт щеток, как в традиционных стартерных системах. Вместо этого применяется бесконтактное управление током, что повышает надежность, но требует исправности всей электрической цепи. Сигнал для включения поступает от ЭБУ, который анализирует параметры, такие как температура охлаждающей жидкости, температура воздуха на впуске, нагрузка на двигатель и состояние кондиционера.
⚠️ Важно: Принудительное включение муфты путем подачи напряжения напрямую от аккумулятора, минуя ЭБУ, возможно только для кратковременной диагностики. Длительная работа в таком режиме может привести к перегреву обмотки электромагнита и его выходу из строя, так как ЭБУ использует алгоритм широтно-импульсной модуляции для регулирования скорости.
В состав данного узла входят ключевые компоненты: корпус с электромагнитом, якорь, соединенный со шкивом вентилятора, и подшипниковый узел, обеспечивающий свободное вращение относительно неподвижной части при отключенном состоянии.
Когда питание отключено, якорь удерживается пружиной, и вентилятор либо не вращается, либо вращается очень медленно (в зависимости от конструкции конкретного производителя муфты; некоторые модели допускают свободный ход, другие имеют небольшое трение). При подаче тока через обмотку создается магнитное поле, которое преодолевает усилие пружины и притягивает якорь, фиксируя его относительно корпуса.
| Этап диагностики/ремонта | Описание действий | Необходимые инструменты |
|---|---|---|
| Проверка электромуфты | Визуальный осмотр на наличие повреждений и утечек | Мультиметр, отвертки, фонарик |
| Тестирование на работоспособность | Проверка напряжения и сопротивления | Мультиметр, тестер |
| Замена электромуфты | Снятие старой и установка новой электромуфты | Ключи, динамометрический ключ, герметик |
Интересные факты
Вот несколько интересных фактов о электромуфте Камаз 43118 Евро 5, связанных с диагностикой и ремонтом:
Интеллектуальная система управления: Электромуфта на Камазе 43118 Евро 5 оснащена интеллектуальной системой управления, которая позволяет автоматически регулировать степень сцепления в зависимости от условий эксплуатации. Это обеспечивает оптимальную работу трансмиссии и повышает эффективность использования топлива.
Диагностика через OBD-II: Современные модели Камаза, включая 43118 Евро 5, поддерживают диагностику через интерфейс OBD-II. Это позволяет механикам быстро выявлять неисправности в электромуфте и других системах автомобиля, что значительно ускоряет процесс ремонта и снижает затраты на обслуживание.
Ремонт и замена: В случае выхода электромуфты из строя, важно учитывать, что ее замена может потребовать специализированного оборудования и знаний. Неправильная установка или диагностика может привести к повторным поломкам, поэтому рекомендуется проводить ремонт в авторизованных сервисных центрах, где есть опытные специалисты и необходимая аппаратура.
Диагностика электрической цепи и управление ЭБУ
Проверка работы системы начинается с анализа электрических сигналов, поступающих к муфте, а не с её демонтажа. Большинство неисправностей связано с проводкой или системой управления.
Сначала нужно убедиться, что на разъем электромагнита подается напряжение, при условии, что двигатель достиг необходимой температуры для включения вентилятора. Для этого потребуется мультиметр, способный измерять постоянный ток и напряжение в бортовой сети грузовика.
Если напряжение на контактах муфты отсутствует, проверьте целостность предохранителя в монтажном блоке, отвечающего за цепь вентилятора, а также исправность реле, если оно предусмотрено в схеме для конкретного года выпуска Камаз 43118.
Проверка сигналов и чтение ошибок
Современные системы управления двигателями стандарта Евро 5 имеют функцию самодиагностики, что позволяет фиксировать неисправности в цепи электромагнитной муфты в памяти электронного блока управления (ЭБУ).
Для получения точных данных о состоянии системы необходимо подключить диагностический сканер или ноутбук с соответствующим программным обеспечением к разъему OBD-II или K-Line, расположенному в салоне автомобиля. Наличие активных или сохраненных кодов ошибок поможет определить участок цепи, где произошел обрыв или короткое замыкание.
Типичные коды ошибок могут указывать на обрыв цепи электромагнита, короткое замыкание на массу или на борт, а также на неисправность драйвера в блоке управления. Если сканер показывает, что команда на включение подается, но напряжение на выходе отсутствует, это может свидетельствовать о сгорании выходного ключа в ЭБУ.
Ниже представлена таблица с распространенными кодами неисправностей, связанными с системой охлаждения и муфтой вентилятора для двигателей Камаз и Cummins:
| Код ошибки (примерный) | Описание неисправности | Вероятная причина |
|---|---|---|
| P0480 / P0481 | Неисправность цепи управления вентилятором 1 | Обрыв проводки, неисправность реле, сгоревший предохранитель |
| P0691 | Цепь управления вентилятором 1 - низкий уровень сигнала | Короткое замыкание на массу, неисправность ЭБУ |
| P2686 | Цепь управления актуатором B (муфта) - обрыв | Неисправность обмотки муфты, плохой контакт в разъеме |
При проверке цепи с помощью мультиметра важно не только измерять наличие напряжения, но и оценивать качество «массы». Плохой контакт минусового провода, окисление клемм на двигателе или раме могут привести к падению напряжения, недостаточному для надежного срабатывания электромагнита.
Сопротивление обмотки исправной электромагнитной муфты обычно составляет от 3 до 6 Ом, в зависимости от производителя и модели. Если мультиметр показывает бесконечное значение, это указывает на обрыв в обмотке, и муфта нуждается в замене. Если сопротивление близко к нулю, это свидетельствует о межвитковом замыкании.
В процессе диагностики следует обратить внимание на состояние разъемов: влага, попавшая внутрь соединения, может вызвать электрохимическую коррозию контактов, что приводит к сбоям системы, особенно в дождливую погоду.
Если электрическая часть функционирует исправно, напряжение подается, сопротивление в норме, но муфта не включается или не удерживает нагрузку, проблема может заключаться в механической части или в тепловом разрушении обмотки, которое не видно снаружи.
Механическая проверка, регулировка зазора и замена
Механическая диагностика электромагнитной муфты Камаз 43118 требует частичной разборки узла для визуальной оценки состояния трущихся поверхностей и измерения воздушного зазора.
Перед началом демонтажа важно отключить минусовую клемму аккумулятора, чтобы предотвратить короткое замыкание и избежать поражения электрическим током. Затем снимите ремень привода вентилятора, ослабив натяжной механизм, что позволит извлечь шкив вместе с муфтой.
После демонтажа узла с двигателя проведите внешний осмотр на наличие трещин в корпусе, следов перегрева (изменение цвета металла или оплавление изоляции) и люфтов подшипника. Вращение якоря относительно корпуса должно быть плавным, без заеданий и посторонних звуков.
Ключевым параметром является воздушный зазор между электромагнитом и якорем. Этот зазор регулируется с помощью регулировочных шайб, которые могут быть установлены на валу или в корпусе в зависимости от конструкции.
Если зазор превышает допустимые значения, сила магнитного притяжения снижается, и муфта начинает буксовать, не обеспечивая полный крутящий момент на вентилятор. В результате, даже при включенном электромагните, вентилятор может вращаться медленнее, чем требуется для эффективного охлаждения.
Для измерения зазора используется набор щупов. Щупы вводятся в отверстия корпуса муфты между ротором и якорем. Измерения следует проводить в нескольких точках по окружности, чтобы исключить возможность перекоса.
Таблица параметров и допусков
Ниже приведены характеристики электромагнитных муфт, используемых в двигателях Камаз Евро 5. Для получения точных данных обращайтесь к руководству по эксплуатации конкретного автомобиля или паспорту изделия.
| Параметр | Нормативное значение | Предельное значение |
|---|---|---|
| Воздушный зазор | 0.4 - 0.5 мм | Не более 0.6 мм |
| Сопротивление обмотки (при 20°C) | 3.5 - 4.5 Ом | Зависит от модели |
| Напряжение включения | 24 В (номинал) | Не ниже 18 В |
Регулировка зазора осуществляется добавлением или удалением регулировочных шайб. Если зазор слишком большой, шайбы убираются или устанавливаются более тонкие. При малом зазоре шайбы добавляются. После каждой корректировки важно вручную прокрутить вал, чтобы убедиться, что якорь не касается электромагнита.
Сильное уменьшение зазора может быть опасным. При тепловом расширении деталей или вибрации якорь может соприкоснуться с электромагнитом, что приведет к быстрому износу, образованию металлической стружки и заклиниванию муфты.
Если проверка показала, что обмотка сгорела (черный цвет, запах гари, бесконечное сопротивление), восстановить её в полевых условиях невозможно. Электромагнитные муфты не подлежат ремонту в части обмотки и требуют полной замены.
При установке новой муфты обработайте шлицы вала тонким слоем графитовой смазки, избегая попадания смазки на фрикционные поверхности и внутрь зазора электромагнита.
Типичные ошибки и проблемы эксплуатации
В процессе обслуживания и ремонта системы охлаждения Камаз 43118 Евро 5 специалисты часто сталкиваются с повторяющимися проблемами, которые могут усугубить ситуацию или привести к новым поломкам.
Одной из распространенных ошибок является пренебрежение чистотой электрических контактов. В условиях эксплуатации грузовика пыль, влага и реагенты быстро вызывают окисление разъемов, что увеличивает сопротивление в цепи.
Еще одной частой ошибкой является попытка «оживить» муфту простукиванием или постоянным замыканием контактов напрямую. Это может привести к тому, что вентилятор будет работать непрерывно, даже при холодном двигателе, что увеличивает расход топлива и уровень шума, или, наоборот, может вызвать перегрев проводки.
Рассмотрим подробнее типичные ошибки:
- Отсутствие проверки зазора после замены — многие мастера меняют муфту в сборе, но забывают проверить и отрегулировать воздушный зазор, полагая, что новая деталь идеальна. Это может привести к быстрому выходу из строя или неэффективной работе.
- Использование неподходящих аналогов — установка муфт от других моделей Камаз или импортных аналогов без проверки геометрических размеров и электрических параметров (сопротивления, напряжения) часто заканчивается несовместимостью с ЭБУ или посадочными местами.
- Игнорирование состояния ремня и натяжителя — даже исправная электромуфта не сможет обеспечить охлаждение, если ремень привода проскальзывает из-за износа или недостаточного натяжения, что часто ошибочно принимается за неисправность самой муфты.
- Неверная диагностика ЭБУ — замена муфты при неисправном датчике температуры ОЖ, который отправляет неверный сигнал в блок управления, не решит проблему перегрева, так как команда на включение просто не поступит.
Также стоит отметить проблему вибрации. Если муфта установлена с перекосом или болты затянуты с разным усилием, это приводит к дисбалансу, который может разрушить подшипниковый узел и повредить вал двигателя.
Владельцам Камаз 43118 следует помнить, что система Евро 5 очень чувствительна к температурному режиму. Эксперименты с «заглушением» вентилятора или принудительным включением без контроля температуры недопустимы.
⚠️ Внимание: Эксплуатация автомобиля с неисправной муфтой вентилятора, даже на короткий срок, может привести к деформации головки блока цилиндров и прогоранию прокладки ГБЦ из-за локального перегрева. При появлении признаков неисправности движение должно быть немедленно прекращено.
Рекомендации по продлению ресурса узла
Для долгосрочной и бесперебойной работы электромагнитной муфты на Камаз 43118 Евро 5 необходимо соблюдать ряд профилактических рекомендаций во время технического обслуживания.
Регулярная очистка двигателя с соблюдением мер предосторожности (закрытие разъемов и генератора) помогает удалить масляные отложения и загрязнения, которые могут попасть в зону зазора муфты и нарушить её работу.
При каждой замене ремней или проведении ТО-2 важно проверять затяжку болтов, крепящих муфту, а также состояние электрического разъема. При необходимости рекомендуется обрабатывать контакты специальным очистителем.
Следите за состоянием радиатора и интеркулера. Если соты радиатора забиты пухом, насекомыми или грязью, это снижает эффективность охлаждения, и вентилятор начинает работать на пределе, что может сократить срок службы муфты и подшипников.
При покупке запасных частей отдавайте предпочтение оригинальным каталожным номерам или проверенным аналогам от известных производителей автокомпонентов. Рынок переполнен товарами низкого качества, которые не выдерживают вибраций и температурных нагрузок, характерных для Камаза.
Своевременное обнаружение отклонений в работе системы охлаждения помогает избежать значительных затрат на ремонт двигателя.
Электромагнитная муфта — надежный элемент, однако она требует внимательного подхода и качественного электропитания. Соблюдение регламентных работ и правильные методы диагностики обеспечат надежную работу Камаза 43118 в любых климатических условиях.
Корректная работа системы охлаждения — залог не только экономии топлива, но и экологичности выхлопа, что особенно актуально для техники класса Евро 5.
Методы тестирования электромагнитной муфты
Электромуфта на Камаз 43118 Евро 5 играет ключевую роль в системе трансмиссии, обеспечивая надежное соединение между двигателем и трансмиссией. Для диагностики и ремонта этой детали важно знать, какие методы тестирования существуют, чтобы определить ее работоспособность и выявить возможные неисправности.
Существует несколько методов тестирования электромагнитной муфты, которые можно разделить на визуальные, электрические и механические.
Визуальный осмотр
Первый шаг в диагностике электромагнитной муфты — это визуальный осмотр. Необходимо проверить наличие видимых повреждений, таких как трещины, коррозия или износ. Также стоит обратить внимание на состояние проводки и разъемов, так как поврежденные соединения могут привести к неправильной работе муфты.
Электрические тесты
Для более точной диагностики следует провести электрические тесты. Один из основных методов — это измерение сопротивления обмотки электромагнитной муфты с помощью мультиметра. Нормальное значение сопротивления должно находиться в пределах, указанных в технической документации. Если сопротивление значительно ниже или выше нормы, это может указывать на короткое замыкание или обрыв обмотки.
Также важно проверить напряжение, подаваемое на муфту. Для этого необходимо подключить мультиметр в режиме измерения напряжения к контактам муфты во время работы двигателя. Если напряжение отсутствует или значительно ниже нормы, это может свидетельствовать о проблемах в электрической цепи.
Механические тесты
Механические тесты включают в себя проверку работы муфты под нагрузкой. Для этого необходимо запустить двигатель и включить трансмиссию, наблюдая за поведением муфты. Если муфта не срабатывает или срабатывает с задержкой, это может указывать на механические неисправности, такие как износ фрикционных дисков или проблемы с приводным механизмом.
Кроме того, стоит проверить уровень и состояние масла в трансмиссии, так как недостаток или загрязнение масла могут негативно сказаться на работе муфты. Регулярная замена масла и фильтров поможет предотвратить многие проблемы.
Использование диагностического оборудования
Для более глубокой диагностики можно использовать специализированное диагностическое оборудование, которое позволяет проводить комплексные тесты и анализировать работу электромагнитной муфты в реальном времени. Такие устройства могут выявить скрытые неисправности, которые не всегда заметны при визуальном осмотре или простых электрических тестах.
В заключение, диагностика электромагнитной муфты Камаз 43118 Евро 5 требует комплексного подхода, включающего визуальный осмотр, электрические и механические тесты. Регулярная проверка состояния муфты и своевременное выявление неисправностей помогут избежать серьезных поломок и продлить срок службы автомобиля.
Частые причины выхода из строя и их устранение
Электромуфта на Камаз 43118 Евро 5 является важным компонентом системы трансмиссии, отвечающим за передачу крутящего момента от двигателя к колесам. Однако, как и любое другое устройство, она подвержена поломкам. Рассмотрим основные причины выхода из строя электромуфты и способы их устранения.
1. Перегрев электромуфты
Одной из наиболее распространенных причин неисправности электромуфты является перегрев. Это может произойти из-за длительной работы в условиях высокой нагрузки, недостаточной смазки или неисправности системы охлаждения. Перегрев может привести к деформации деталей и выходу из строя электрических компонентов.
Устранение: Для предотвращения перегрева необходимо регулярно проверять уровень масла в трансмиссии и состояние системы охлаждения. Если перегрев уже произошел, следует дать муфте остыть, а затем провести диагностику на наличие повреждений. В случае необходимости замените перегретые компоненты.
2. Электрические неисправности
Электромуфта работает на основе электрических сигналов, и любые сбои в электрической цепи могут привести к ее неисправности. Причинами могут быть поврежденные провода, неисправные реле или проблемы с блоком управления.
Устранение: Для диагностики электрических неисправностей необходимо использовать мультиметр для проверки целостности проводов и напряжения на выходе блока управления. Если обнаружены повреждения, замените неисправные элементы. Также стоит проверить соединения на наличие коррозии и надежность контактов.
3. Механические повреждения
Механические повреждения могут возникнуть в результате удара, неправильной установки или износа деталей. Это может привести к заеданию муфты или ее полной блокировке.
Устранение: В случае механических повреждений необходимо провести визуальный осмотр муфты и ее компонентов. Если обнаружены трещины или другие повреждения, замените неисправные детали. Также важно убедиться, что муфта установлена правильно и не подвергается излишнему механическому воздействию.
4. Неправильная эксплуатация
Неправильная эксплуатация, такая как резкое ускорение или торможение, может привести к преждевременному износу электромуфты. Это также включает в себя использование некачественного топлива или масел, что может негативно сказаться на работе всей трансмиссии.
Устранение: Для предотвращения проблем, связанных с эксплуатацией, важно следовать рекомендациям производителя по использованию и обслуживанию автомобиля. Регулярно проводите техническое обслуживание и используйте только качественные расходные материалы.
В заключение, диагностика и ремонт электромуфты Камаз 43118 Евро 5 требуют внимательного подхода и знаний. Регулярная проверка состояния компонентов и соблюдение правил эксплуатации помогут избежать многих проблем и продлить срок службы автомобиля.
Обзор запасных частей и их замена
Электромуфта Камаз 43118 Евро 5 состоит из нескольких ключевых компонентов, каждый из которых играет важную роль в ее функционировании. Основные запасные части, которые могут потребовать замены, включают в себя электромагнитный клапан, датчик температуры, муфту сцепления и проводку. Рассмотрим каждую из этих частей подробнее.
Электромагнитный клапан отвечает за управление потоком охлаждающей жидкости в системе. При его неисправности может возникнуть перегрев двигателя или недостаточная эффективность работы системы охлаждения. Замена клапана осуществляется путем отсоединения проводов и демонтажа старого элемента. Установка нового клапана требует тщательной проверки герметичности соединений.
Датчик температуры служит для мониторинга температуры охлаждающей жидкости и передачи данных в блок управления. Если датчик выходит из строя, это может привести к неправильной работе системы, что в свою очередь может вызвать перегрев двигателя. Для замены датчика необходимо отключить аккумулятор, снять старый датчик и установить новый, следя за тем, чтобы он был правильно зафиксирован и подключен.
Муфта сцепления является основным элементом, который отвечает за соединение и разъединение двигателя и трансмиссии. При ее неисправности может наблюдаться пробуксовка или полное отсутствие сцепления. Замена муфты требует снятия трансмиссии, что является трудоемким процессом. Важно следить за правильной установкой новых деталей и их регулировкой.
Проводка системы электромуфты также может стать причиной неисправностей. Поврежденные или изношенные провода могут привести к сбоям в работе системы. Для замены проводки необходимо тщательно проверить все соединения и заменить поврежденные участки. Рекомендуется использовать оригинальные запчасти для обеспечения надежности и долговечности системы.
При проведении диагностики и ремонта электромуфты Камаз 43118 Евро 5 важно использовать качественные запасные части и следовать рекомендациям производителя. Это позволит не только восстановить работоспособность системы, но и продлить срок службы автомобиля в целом.
