Регулировка клапанов 4-тактного двигателя — важная процедура, которая обеспечивает оптимальную работу мотора и его долговечность. В данной статье мы представим полное руководство по регулировке тепловых зазоров клапанов, включая нормы и допуски, а также пошаговый алгоритм действий. Правильная настройка клапанов позволяет избежать потери мощности, увеличивает эффективность сгорания топлива и снижает уровень выбросов, что делает эту процедуру необходимой для поддержания исправности и надежности вашего двигателя.
Диагностика необходимости регулировки и подготовка
Перед началом работ важно убедиться, что регулировка действительно необходима. Современные двигатели могут иметь увеличенные интервалы между сервисными обслуживаниями или вовсе не требовать ручной настройки. Первичную диагностику можно провести на слух и по внешним признакам работы двигателя. Если при холостом ходе слышен металлический стук, частота которого совпадает с частотой вращения распредвала, это может указывать на увеличенные зазоры. Однако стоит отметить, что стук может возникать и при холодном запуске, исчезая после прогрева. Для некоторых моделей это является нормой, но требует внимания.
Ключевым этапом подготовки является обеспечение доступа к газораспределительному механизму. На многих двигателях, таких как КАМАЗ-740 или ЯМЗ-238, для этого может потребоваться снятие клапанной крышки, а иногда и части впускного коллектора. Перед демонтажом необходимо тщательно очистить область вокруг клапанной крышки от грязи и масла, чтобы предотвратить попадание абразивных частиц внутрь головки блока. Также стоит проверить состояние прокладки клапанной крышки: если она утратила эластичность, лучше заменить её, чтобы избежать утечек масла после сборки.
Крайне важно выполнять работы в правильном температурном режиме двигателя. Регулировка должна проводиться исключительно на «холодном» двигателе, температура которого соответствует температуре окружающей среды, или, в редких случаях, на слегка прогретом, если это указано в руководстве производителя. На горячем двигателе металл расширяется, и выставленные зазоры после остывания станут слишком большими, что может привести к шуму и ударным нагрузкам. Рекомендуется дать двигателю остыть в течение нескольких часов после работы.
⚠️ Важно: Никогда не пытайтесь регулировать клапана на работающем двигателе или сразу после его остановки. Это чревато ожогами и приведет к неверным показаниям щупа из-за теплового расширения деталей механизма ГРМ.
Для выполнения данной операции потребуется стандартный набор инструментов: набор рожковых или накидных ключей, отвертки, специальный регулировочный щуп (набор плоских щупов) и, возможно, вороток для проворачивания коленчатого вала. Щупы должны быть откалиброваны, так как использование изношенного или погнутого инструмента может привести к ошибкам в настройке. Также рекомендуется подготовить чистую ветошь и контейнер для сбора возможного вытекания масла при снятии крышки.
Теоретические основы и нормы тепловых зазоров
Понимание физики процесса является ключевым для правильной настройки. Тепловой зазор — это расстояние между концом стержня клапана и регулировочным винтом коромысла (или кулачком распредвала в двигателях с прямым приводом). Этот зазор необходим для компенсации удлинения стержня клапана при нагревании. При отсутствии зазора клапан может "зависнуть" в открытом положении, что приведет к потере герметичности. Если зазор слишком велик, клапан открывается позже и закрывается раньше, чем нужно, что негативно сказывается на мощности.
Нормы зазоров различаются для впускных и выпускных клапанов. Выпускные клапаны работают в более жестких температурных условиях, так как контактируют с горячими выхлопными газами, что приводит к большему нагреву и расширению. Поэтому тепловой зазор для выпускных клапанов всегда больше, чем для впускных. Конкретные значения зависят от конструкции двигателя, материалов клапанов и типа привода газораспределительного механизма.
| Тип клапана | Характер работы | Типовой диапазон зазора (мм) |
|---|---|---|
| Впускной | Охлаждается свежей смесью, меньший нагрев | 0.15 – 0.25 мм |
| Выпускной | Контактирует с выхлопными газами, сильный нагрев | 0.20 – 0.35 мм |
При установлении норм для конкретного двигателя рекомендуется обращаться к технической документации производителя. Например, для классических двигателей ВАЗ зазоры обычно составляют 0.15 мм для впуска и 0.20 мм для выпуска на холодном двигателе. Для дизельных двигателей грузовиков эти значения могут значительно превышать 0.30–0.40 мм и более, что связано с большими размерами деталей и другими тепловыми режимами.
Существует два основных метода регулировки: с использованием регулировочного винта с контргайкой (традиционный метод) и замена регулировочных шайб (применяется во многих современных импортных двигателях). Первый метод позволяет быстро провести настройку "на месте" с помощью щупа и ключей. Второй метод требует снятия распредвала или толкателей и подбора шайб определенной толщины. Это более сложный процесс, но он обеспечивает высокую стабильность зазора на длительный срок.
⚠️ Важно: Использование щупа, толщина которого не соответствует необходимым параметрам, может привести к неправильной работе двигателя. Обязательно проверяйте маркировку на щупе перед началом работы.
| Этап регулировки | Описание | Рекомендуемые инструменты |
|---|---|---|
| Подготовка | Снимите крышку клапанов и проверьте состояние двигателя. | Набор ключей, отвертка, щупы для измерения зазоров |
| Установка поршня | Установите поршень в ВМТ (верхнюю мертвую точку) для первого цилиндра. | Ключ для коленчатого вала, маркер |
| Измерение зазора | Измерьте зазор между клапаном и коромыслом с помощью щупа. | Щупы для измерения зазоров |
| Регулировка | При необходимости отрегулируйте зазор, ослабив гайку и поворачивая винт. | Ключи, отвертка |
| Проверка | Повторно измерьте зазор после регулировки, чтобы убедиться в правильности. | Щупы для измерения зазоров |
| Сборка | Установите крышку клапанов на место и проверьте уровень масла. | Набор ключей, отвертка |
Интересные факты
Вот несколько интересных фактов о регулировке клапанов 4-тактного двигателя:
Точность и производительность: Регулировка клапанов критически важна для оптимальной работы двигателя. Неправильный зазор между клапанами и толкателями может привести к снижению мощности, увеличению расхода топлива и повышенному износу компонентов. Правильная регулировка обеспечивает идеальное время открытия и закрытия клапанов, что способствует эффективному сгоранию топлива.
Разные методы регулировки: Существует несколько методов регулировки клапанов, включая механическую и гидравлическую. Механическая регулировка требует использования специальных инструментов и точного измерения зазоров, в то время как гидравлические системы автоматически компенсируют зазоры, что упрощает процесс, но может требовать периодической проверки.
Влияние температуры: Температура двигателя значительно влияет на зазоры клапанов. При нагреве металлы расширяются, что может изменить зазор между клапаном и толкателем. Поэтому многие производители рекомендуют проверять и регулировать клапаны на холодном двигателе, чтобы обеспечить точность измерений и избежать перегрева, который может привести к повреждению двигателя.

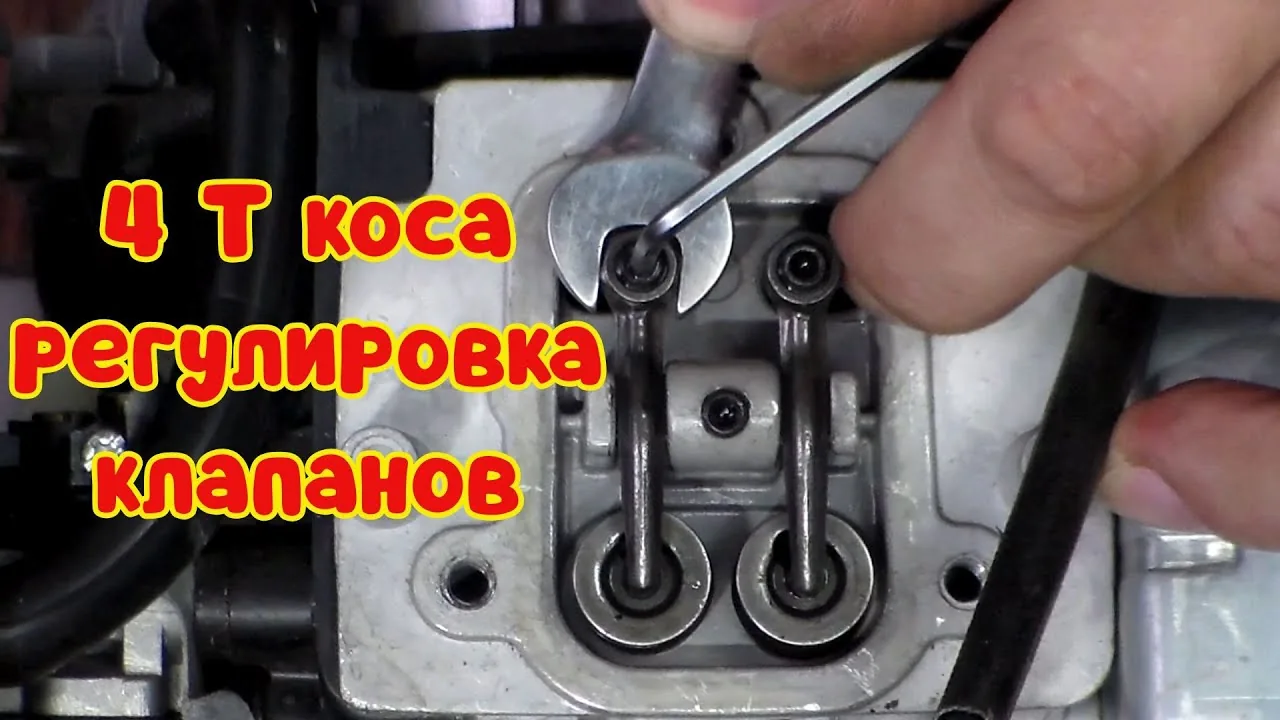

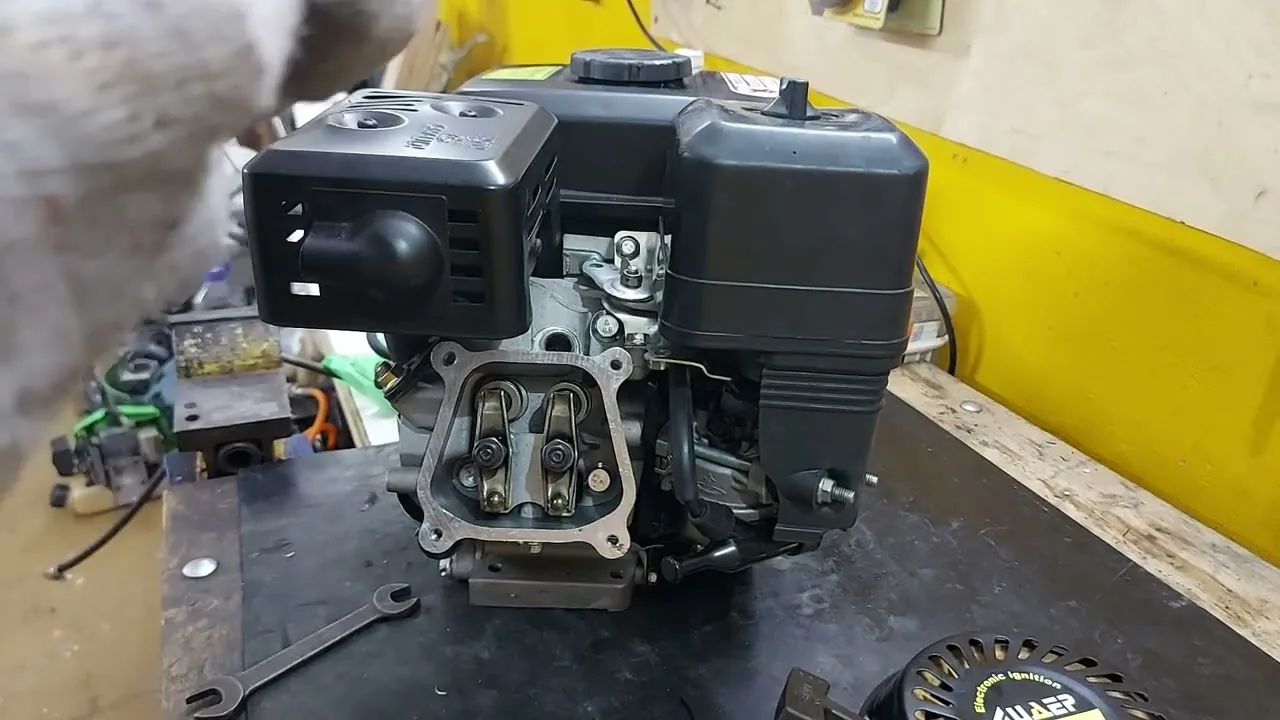

Пошаговая инструкция регулировки методом винтов
Наиболее распространённым методом регулировки, как в отечественных автомобилях, так и в некоторых импортных моделях, является настройка с помощью поворота винта, который фиксируется в коромысле. Процесс начинается с установки поршня первого цилиндра в верхнюю мёртвую точку (ВМТ) на этапе сжатия. В этом положении оба клапана — впускной и выпускной — закрыты, и между коромыслами и клапанами образуются зазоры.
Чтобы установить поршень в ВМТ, необходимо снять клапанную крышку и, вращая коленчатый вал за шкив или гайку храповика, следить за метками. Как только метка на шкиве коленвала совпадёт с меткой на блоке или крышке ГРМ, а оба клапана первого цилиндра окажутся закрытыми (коромысла будут «болтаться»), можно считать, что положение достигнуто. Важно точно определить такт сжатия, так как в ВМТ такта выпуска клапаны могут быть открыты (перекрытие фаз).

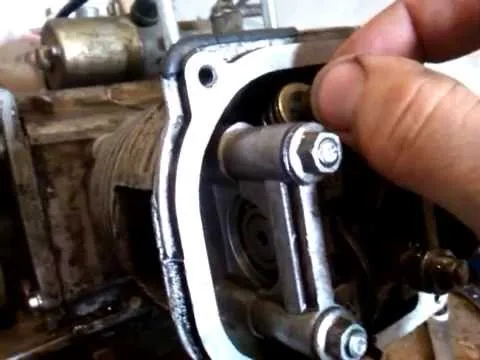

После установки двигателя в нужное положение можно переходить к регулировке. Сначала ослабляется контргайка регулировочного винта, затем в зазор между клапаном и коромыслом вставляется щуп нужной толщины. Вращая регулировочный винт, добиваются такого состояния, при котором щуп входит с небольшим усилием: он должен двигаться с трудом, но не застревать и не болтаться.
Удерживая регулировочный винт с помощью отвертки или специального ключа в заданном положении, необходимо затянуть контргайку. При затяжке зазор может измениться, поэтому после фиксации гайки обязательно проверяется щупом. Если щуп перестал проходить или, наоборот, появился люфт, процедуру следует повторить. После регулировки первого цилиндра коленчатый вал проворачивается на угол, соответствующий порядку работы цилиндров, и операция повторяется для следующего цилиндра.
Порядок регулировки цилиндров зависит от схемы работы двигателя. Для распространённого порядка 1-3-4-2 поворот коленвала между регулировками составляет 180 градусов (пол-оборота). Для рядных шестицилиндровых двигателей (порядок 1-5-3-6-2-4) поворот составляет 120 градусов. Также существуют методы регулировки «по паре», когда за один проход коленвала регулируются клапаны нескольких цилиндров, что ускоряет процесс, но требует точного знания схемы.
| Двигатель (Пример) | Порядок работы | Угол поворота КВ |
|---|---|---|
| 4-цилиндровый (ВАЗ, ГАЗ) | 1-3-4-2 | 180 град. (1/2 оборота) |
| 6-цилиндровый (ЯМЗ, КАМАЗ) | 1-5-3-6-2-4 | 120 град. (1/3 оборота) |
Специфика настройки на дизельных агрегатах КАМАЗ и ЯМЗ
Регулировка клапанов на мощных дизельных двигателях, таких как КАМАЗ-740 или ЯМЗ-236/238, имеет свои особенности, связанные с размерами механизма и конструкцией головки блока. Чаще всего применяется метод регулировки по цилиндрам с последовательным вращением коленвала, а также комбинированный метод, позволяющий одновременно настраивать клапаны нескольких цилиндров. Зазоры на таких моторах обычно больше: около 0.30 мм для впускных клапанов и 0.35 мм для выпускных (при холодном двигателе). Точные значения можно найти в паспорте двигателя.
На двигателях КАМАЗ с V-образной компоновкой важно правильно определить такт сжатия в регулируемом цилиндре. Для этого метки на шестерне привода ТНВД и корпусе должны совпадать. Затем необходимо проверить положение клапанов: в регулируемом цилиндре оба клапана должны быть закрыты, а коромысла — свободны в движении. На некоторых модификациях предусмотрен механизм поворота клапанов (ротатор), что требует осторожности при установке щупа, чтобы не повредить механизм вращения.
Также следует обратить внимание на состояние осей коромысел. На дизелях с большим пробегом ось может изнашиваться в местах контакта с коромыслами. Если износ значителен, простая регулировка зазора с помощью винта не даст стабильного результата, так как коромысло будет «гулять» по оси. В таких случаях требуется диагностика и замена изношенных компонентов.
После завершения регулировки всех цилиндров необходимо запустить двигатель и внимательно прослушать его работу. Звук должен стать более ровным и менее резким (если ранее наблюдался сильный цокот). Через 10-15 минут работы (для прогрева) и последующего остывания рекомендуется провести контрольный замер зазоров, так как новые или разобранные детали могут «усаживаться» или изменять свою геометрию.
Типичные ошибки и рекомендации специалистов
Несоблюдение технологии регулировки может ухудшить работу двигателя даже больше, чем до вмешательства. Часто ошибки возникают из-за спешки или недостаточного внимания к деталям. Ниже представлен список распространенных ошибок, которые допускают даже опытные механики при нарушении технологии.
- Регулировка «на глаз» без использования щупа — попытка установить зазор по ощущениям или с помощью подручных материалов (например, проволоки или бумаги) недопустима. Только калиброванный металлический щуп обеспечивает необходимую точность в сотые доли миллиметра, что критично для корректной работы газораспределительного механизма.
- Недостаточное ослабление контргайки — если контргайка затянута слишком сильно, при попытке вращения регулировочного винта усилие передается на весь узел, и фактический зазор не изменяется. Гайку следует ослабить так, чтобы винт мог вращаться свободно, но не болтался.
- Неверное положение поршня — регулировка клапанов в цилиндре, где поршень не находится в верхней мертвой точке (ВМТ) такта сжатия (когда клапаны могут быть приоткрыты), может привести к столкновению клапанов с поршнем или неполному открытию клапанов, что вызовет шум или потерю мощности.
- Игнорирование перетяжки контргайки — слабая затяжка контргайки может привести к самопроизвольному откручиванию регулировочного винта из-за вибрации двигателя. Это чревато потерей зазора и ударом клапана о поршень.
Также важно учитывать износ деталей в процессе эксплуатации. Если после регулировки стук появляется вновь через короткий промежуток времени (например, после 100-200 км пробега), это может свидетельствовать о износе кулачков распредвала, бугелей коромысел или торцов клапанов. В такой ситуации регулировка становится временной мерой, и требуется ремонт головки блока.
⚠️ Внимание: Если после регулировки двигатель стал работать хуже или появился звонкий металлический стук, немедленно заглушите мотор. Вероятно, зазор отсутствует, и клапан ударяется о поршень, что может привести к серьезным повреждениям двигателя.
Для продления срока службы газораспределительного механизма крайне важно использовать качественные моторные масла с соответствующими допусками. Масло смазывает пару «кулачок распредвала — коромысло» и отводит часть тепла. Работа на некачественном масле ускоряет износ трущихся поверхностей, что приводит к изменению геометрии кулачков и, как следствие, к изменению тепловых зазоров.
Обеспечение долговечности газораспределительного механизма
Регулярная проверка тепловых зазоров — это не только способ устранения посторонних звуков, но и важная профилактическая мера для продления срока службы двигателя. Корректно настроенный газораспределительный механизм (ГРМ) обеспечивает оптимальное заполнение цилиндров, что влияет на расход топлива, уровень выбросов и мощность. Игнорирование этой процедуры на моторах без гидрокомпенсаторов может значительно сократить их эксплуатационный срок.
Если вы решите выполнять эту работу самостоятельно, важно помнить о чистоте и аккуратности. Даже небольшая частичка грязи между седлом и клапаном может привести к его повреждению. Использование качественных инструментов и соблюдение температурных режимов — залог успешной регулировки. После завершения работ проверьте герметичность клапанной крышки и отсутствие утечек масла.
Умение регулировать клапаны является основополагающим для каждого владельца техники с 4-тактным двигателем. Это знание позволяет быстро реагировать на изменения в работе мотора и поддерживать его в хорошем техническом состоянии. Соблюдение регламентных работ и использование правильных методов настройки обеспечат двигателю долгую и надежную эксплуатацию в любых условиях.
Инструменты и материалы для регулировки клапанов
Регулировка клапанов 4-тактного двигателя требует наличия определенных инструментов и материалов, которые обеспечат точность и эффективность процесса. В этом разделе мы рассмотрим основные инструменты и материалы, необходимые для успешной регулировки клапанов.
1. Набор ключей и головок
Для работы с клапанами вам понадобятся различные ключи и головки. Обычно используются:
- Гаечные ключи: для откручивания и закручивания крепежных элементов, таких как гайки и болты.
- Торцевые головки: для доступа к труднодоступным местам, где требуется высокая точность.
2. Щупы для измерения зазоров
Щупы – это один из самых важных инструментов для регулировки клапанов. Они позволяют точно измерить зазоры между клапанами и коромыслами. Щупы бывают разных толщин, и вам потребуется набор, который включает в себя размеры, соответствующие спецификациям вашего двигателя.
3. Динамометрический ключ
Динамометрический ключ необходим для точной затяжки болтов и гаек до заданного момента. Это особенно важно для предотвращения повреждения компонентов двигателя и обеспечения их надежной работы.
4. Отвертки
Отвертки различных типов и размеров могут понадобиться для снятия крышек клапанов и других компонентов, которые могут мешать доступу к клапанам. Рекомендуется иметь как плоские, так и крестовые отвертки.
5. Ключ для регулировки клапанов
Некоторые двигатели требуют специального ключа для регулировки клапанов. Этот инструмент может быть необходим для изменения положения коромысел или других компонентов, влияющих на зазоры клапанов.
6. Масло и смазочные материалы
Перед началом работы рекомендуется использовать моторное масло для смазки подвижных частей. Это поможет предотвратить износ и обеспечит плавную работу клапанов после регулировки.
7. Чистящие средства
Во время регулировки клапанов может потребоваться очистка деталей от грязи и старого масла. Используйте специальные чистящие средства, чтобы обеспечить чистоту рабочих поверхностей и предотвратить попадание загрязнений в двигатель.
8. Инструкция по эксплуатации двигателя
Не забудьте иметь под рукой инструкцию по эксплуатации вашего двигателя. В ней содержатся важные данные о допустимых зазорах клапанов, порядке разборки и сборки, а также другие рекомендации, которые помогут вам в процессе регулировки.
Подготовив все необходимые инструменты и материалы, вы сможете приступить к регулировке клапанов с уверенностью в том, что у вас есть все для успешного завершения работы. Правильная регулировка клапанов – это залог надежной и долгосрочной работы вашего 4-тактного двигателя.
Частота и сроки проведения регулировки клапанов
Регулировка клапанов 4-тактного двигателя является важной процедурой, которая обеспечивает правильную работу двигателя и его долговечность. Частота и сроки проведения этой регулировки зависят от нескольких факторов, включая тип двигателя, условия эксплуатации и рекомендации производителя.
В большинстве случаев производители автомобилей и мотоциклов указывают в руководстве пользователя интервал, через который необходимо проводить регулировку клапанов. Обычно этот интервал составляет от 10 000 до 30 000 километров пробега, но для некоторых моделей он может быть и меньше. Например, спортивные мотоциклы или автомобили с высокими оборотами могут требовать более частой проверки.
Кроме того, условия эксплуатации также играют значительную роль. Если двигатель работает в тяжелых условиях, таких как высокая температура, пыльные или грязные дороги, то регулировка клапанов может потребоваться чаще. В таких случаях рекомендуется проверять зазоры клапанов каждые 5 000 километров.
Важно также учитывать стиль вождения. Агрессивное вождение, частые разгоны и торможения могут привести к более быстрому износу компонентов двигателя, включая клапаны. Поэтому владельцам автомобилей и мотоциклов, которые часто используют свои транспортные средства в таких условиях, следует быть особенно внимательными к состоянию клапанов.
Некоторые механики рекомендуют проводить проверку зазоров клапанов при каждом плановом обслуживании, даже если пробег не достиг рекомендованного значения. Это позволит выявить возможные проблемы на ранней стадии и избежать более серьезных повреждений двигателя в будущем.
В заключение, частота и сроки проведения регулировки клапанов 4-тактного двигателя зависят от рекомендаций производителя, условий эксплуатации и стиля вождения. Регулярная проверка зазоров клапанов поможет поддерживать двигатель в хорошем состоянии и продлить его срок службы.
Влияние регулировки клапанов на производительность двигателя
Регулировка клапанов является важной процедурой, которая значительно влияет на производительность 4-тактного двигателя. Правильная настройка зазоров между клапанами и толкателями обеспечивает оптимальную работу двигателя, что в свою очередь сказывается на его мощности, экономичности и долговечности.
Во-первых, клапаны отвечают за впуск и выпуск газов из цилиндров. Если зазоры между клапанами и толкателями слишком велики, это может привести к неполному закрытию клапанов, что вызывает утечку газов и снижает компрессию. В результате двигатель теряет мощность и эффективность, а также увеличивается расход топлива.
С другой стороны, если зазоры слишком малы, это может привести к тому, что клапаны не смогут закрываться полностью, что также негативно скажется на работе двигателя. В этом случае возможны перегрев и преждевременный износ деталей, что в конечном итоге может привести к серьезным поломкам.
Регулировка клапанов также влияет на динамику работы двигателя. Правильно настроенные клапаны обеспечивают более плавный и стабильный ход, что особенно важно для высокопроизводительных двигателей. Это позволяет достичь более высокой максимальной мощности и крутящего момента, что делает автомобиль более отзывчивым и управляемым.
Кроме того, правильная регулировка клапанов способствует снижению уровня шума и вибраций, что улучшает комфорт при вождении. Двигатель работает более тихо и плавно, что особенно важно для современных автомобилей, где уровень комфорта является одним из ключевых факторов.
Не стоит забывать и о долговечности двигателя. Регулярная проверка и регулировка клапанов помогают предотвратить преждевременный износ деталей, что в свою очередь снижает вероятность дорогостоящего ремонта. Это особенно актуально для автомобилей, которые используются в условиях повышенных нагрузок, таких как спортивные автомобили или машины для работы в тяжелых условиях.
В заключение, влияние регулировки клапанов на производительность 4-тактного двигателя нельзя недооценивать. Правильная настройка зазоров между клапанами и толкателями обеспечивает оптимальную работу двигателя, что сказывается на его мощности, экономичности и долговечности. Регулярная проверка и корректировка клапанов – это залог надежной и эффективной работы вашего автомобиля.
