Регулировка клапанов является важной процедурой для поддержания оптимальной работы двигателя Cummins ISF 3.8, так как правильные зазоры между клапанами и толкателями обеспечивают эффективное сгорание топлива и минимизируют износ деталей. В данной статье представлена подробная техническая инструкция, которая включает порядок регулировки, рекомендуемые зазоры для впускных и выпускных клапанов, а также распространенные ошибки, которые могут возникнуть в процессе настройки. Эта информация будет полезна как опытным механикам, так и владельцам автомобилей, стремящимся самостоятельно поддерживать свой двигатель в исправном состоянии.
Диагностика состояния клапанного механизма
Проверка теплового зазора — важная часть планового технического обслуживания. Однако необходимость в ней может возникнуть и при появлении посторонних звуков.
Если двигатель работает нестабильно на холостом ходу и из выхлопной трубы идет повышенный дым, это может указывать на то, что клапаны либо слишком зажаты, либо имеют избыточный зазор.
На моторах Cummins ISF 3.8 механизм газораспределения приводится в действие шестернями, что обеспечивает высокую надежность, но требует точной настройки зазоров между торцом клапана и коромыслом.
Избыточный зазор может вызвать ударные нагрузки, что сокращает срок службы распредвала и толкателей, а также снижает эффективность наполнения цилиндров из-за уменьшения времени открытия клапана.
Зажатый клапан представляет серьезную угрозу для целостности двигателя. При нагревании металл расширяется, и клапан может перестать плотно закрываться, теряя герметичность.
В результате горячие газы могут просачиваться в выпускной коллектор, что приводит к локальному перегреву и прогару тарелки клапана. Это может вызвать дорогостоящий ремонт головки блока.
⚠️ Важно: Перед началом работ двигатель должен быть полностью охлажден. Регулировка на горячем двигателе может привести к неправильным показаниям щупа и задирам клапанов.
Симптомы неправильной регулировки
Необходимость настройки можно определить не только по звуку, но и по поведению автомобиля в различных условиях эксплуатации.
Если вы заметили снижение мощности и увеличение расхода топлива, обратите внимание на зазоры. Неправильные фазы газораспределения мешают двигателю работать в оптимальном режиме.
Яркий звонкий стук, усиливающийся при увеличении оборотов, указывает на то, что зазоры превышают допустимые значения и требуют механической регулировки.
| Параметр | Значение (мм) | Примечания |
|---|---|---|
| Зазор впускного клапана | 0.15 - 0.25 | Проверка при холодном двигателе |
| Зазор выпускного клапана | 0.25 - 0.35 | Проверка при холодном двигателе |
| Порядок регулировки | 1-4-2-5-3-6 | Следовать порядку работы цилиндров |
Интересные факты
Вот несколько интересных фактов о регулировке клапанов двигателя Cummins ISF 3.8:
Точность зазоров: Регулировка зазоров клапанов в двигателе Cummins ISF 3.8 критически важна для его эффективной работы. Неправильные зазоры могут привести к снижению мощности, увеличению расхода топлива и повышенному износу двигателя. Рекомендуется проверять и регулировать зазоры каждые 150 000 км пробега или по мере необходимости.
Спецификации зазоров: Для Cummins ISF 3.8 зазоры клапанов обычно составляют 0,15 мм для впускных и 0,25 мм для выпускных клапанов. Эти значения могут варьироваться в зависимости от конкретной модели и условий эксплуатации, поэтому всегда стоит обращаться к руководству по эксплуатации для получения точной информации.
Метод регулировки: Регулировка клапанов на Cummins ISF 3.8 осуществляется с помощью специальных щупов и регулировочных винтов. Процесс включает в себя проверку зазоров в определенные моменты работы двигателя (например, в верхней мертвой точке) и может потребовать снятия крышки клапанов, что делает его достаточно трудоемким, но необходимым для поддержания оптимальной работы двигателя.
Подготовительные операции и доступ к узлам
Для регулировки клапанов на двигателе Cummins 3.8 необходимо обеспечить свободный доступ к верхней части мотора и снять клапанную крышку.
Работы начинаются с отключения минусовой клеммы аккумулятора, чтобы избежать короткого замыкания, так как процедуры выполняются рядом с электропроводкой и датчиками.
Затем демонтируйте патрубки системы вентиляции картерных газов и аккуратно снимите клапанную крышку, чтобы не повредить прокладку и не уронить грязь внутрь.
На практике часто возникают ситуации, когда доступ к крайним цилиндрам затруднен из-за кузовных элементов или навесного оборудования, что может потребовать частичного снятия патрубков интеркулера.
Очистка поверхности вокруг клапанной крышки перед ее снятием — критически важный этап, который предотвращает попадание абразивных частиц в масляную систему.
Необходимый инструмент и материалы
Качество регулировки зависит от точности измерительного оборудования и наличия необходимых инструментов.
Для работы вам понадобятся щупы, динамометрический ключ, набор торцевых головок и вороток для вращения коленчатого вала.
Выбирайте щупы с достаточной жесткостью, так как мягкие щупы могут давать неверные показания из-за изгиба в ограниченном пространстве коромысла.
| Инструмент | Назначение | Требования |
|---|---|---|
| Набор щупов | Проверка зазора | Точность 0.01 мм |
| Динамометрический ключ | Затяжка контргаек | Максимум до 100 Нм |
| Вороток с головкой | Вращение КВ | Размер 22-24 мм |

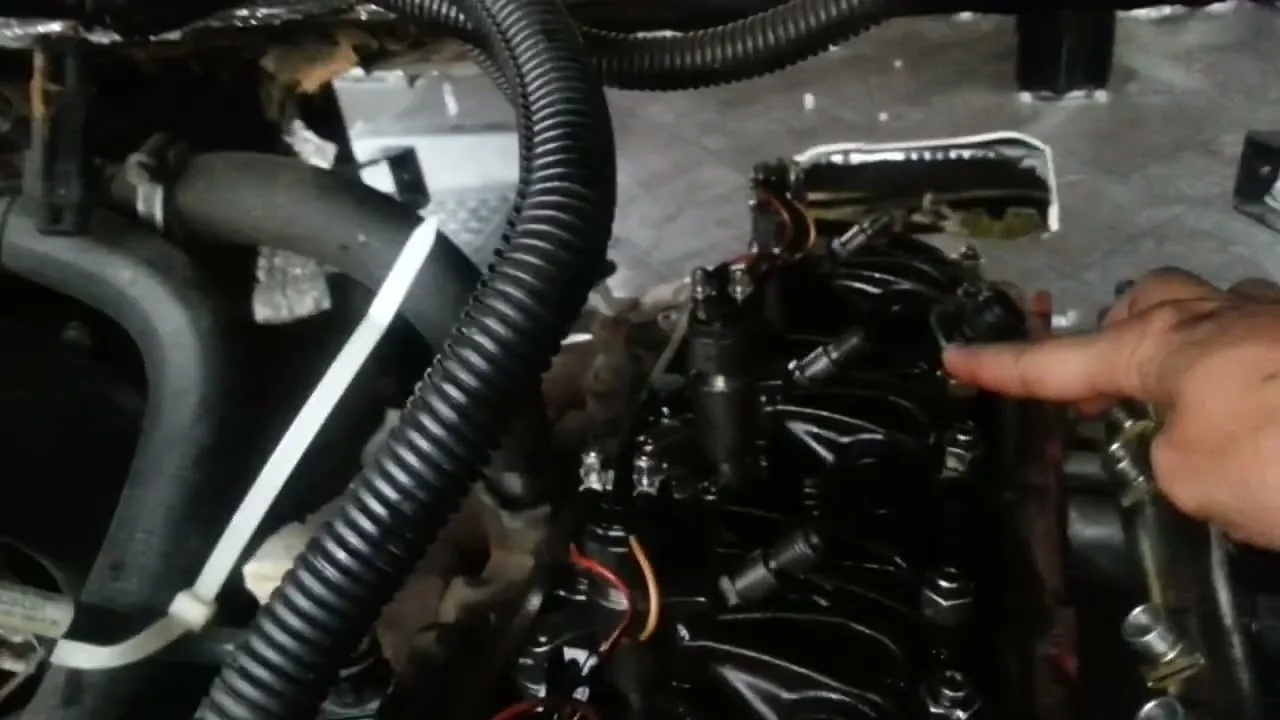

Технология регулировки и порядок работы
Регулировка клапанов на двигателе Cummins ISF 3.8 производится, когда поршень нужного цилиндра находится в верхней мертвой точке (ВМТ) на такте сжатия.
В этом положении оба клапана — впускной и выпускной — закрыты, что позволяет создать необходимый тепловой зазор между коромыслом и концом клапана.
Для определения ВМТ можно использовать метки на шкиве коленчатого вала или обратить внимание на положение коромысел соседних цилиндров. Однако на 4-цилиндровых двигателях удобнее применять метод «перекрытия» или последовательный поворот по порядку работы.
Порядок работы цилиндров двигателя Cummins 3.8 — 1-3-4-2, что важно учитывать при регулировке без лишних оборотов коленвала.
После того как поршень первого цилиндра достигнет ВМТ на такте сжатия, регулируются клапаны этого цилиндра. Затем коленвал поворачивается на полный оборот (360 градусов) для настройки следующего цилиндра в соответствии с порядком работы.
Проверка зазора выполняется с помощью щупа, который вводится между коромыслом и клапаном: щуп должен проходить с небольшим усилием, но не застревать.
Нормативные значения зазоров
Заводские нормы четко определяют размеры тепловых зазоров, и любое отклонение от них недопустимо для корректной работы.
Для впускных клапанов установлен зазор 0.25 мм, а для выпускных — 0.50 мм. Это связано с различиями в температуре, при которой нагреваются клапаны.
Выпускные клапаны подвергаются более сильному нагреву, поэтому для них требуется больший зазор, чтобы учесть тепловое расширение штока.
| Тип клапана | Минимальный зазор | Максимальный зазор |
|---|---|---|
| Впускной | 0.25 мм | 0.25 мм |
| Выпускной | 0.50 мм | 0.50 мм |
При настройке зазора сначала ослабьте контргайку регулировочного винта, затем установите необходимый зазор, поворачивая винт. Удерживая его ключом, затяните контргайку.
Проверяйте зазор после затяжки контргайки, так как в процессе затяжки винт может немного сместиться, что приведет к изменению установленного значения.
⚠️ Важно: При затягивании контргайки удерживайте регулировочный винт ключом, чтобы избежать изменения установленного зазора.
Типичные ошибки при выполнении работ
Нарушение технологии настройки клапанов часто приводит к тому, что двигатель не достигает заявленных характеристик, а срок службы узла значительно сокращается.
Одной из распространенных проблем является неверное определение такта сжатия, когда регулировка выполняется в момент, когда клапаны уже перекрыты.
В такой ситуации коромысла находятся под нагрузкой или в движении, что делает невозможным выставление правильного зазора. Это, в свою очередь, приводит к неправильной работе двигателя.
- Регулировка на горячем двигателе — может привести к слишком малым зазорам после остывания и зажиму клапанов, что может вызвать их прогар.
- Чрезмерное затягивание контргайки — может привести к деформации резьбы или заклиниванию регулировочного винта, что сделает невозможной дальнейшую корректировку.
- Использование изношенного щупа — стертый щуп покажет меньший зазор, чем есть на самом деле, что приведет к увеличению теплового зазора и появлению лишнего шума.
- Попытка регулировки без снятия нагрузки — если коромысло не освобождено от давления пружины (не в ВМТ), регулировка будет выполнена неправильно.
Если после регулировки стук не исчез или появился новый звук, необходимо немедленно остановить двигатель и повторно проверить все зазоры.
Иногда причиной шума может быть не сам зазор, а износ рабочей поверхности коромысла или торца клапана, что требует замены этих деталей.
Финальная проверка и запуск двигателя
После регулировки всех цилиндров важно тщательно осмотреть механизм газораспределения на наличие забытых инструментов или незакрепленных деталей.
Установка клапанной крышки должна производиться на новую прокладку или герметик, если это предусмотрено конструкцией, с соблюдением правильного момента затяжки болтов.
Затягивание болтов крышки следует выполнять от центра к краям по диагонали, чтобы обеспечить равномерное прилегание и предотвратить выдавливание масла.
Первый запуск двигателя после регулировки необходимо осуществлять под наблюдением, внимательно слушая работу механизма ГРМ.
В первые секунды работы может наблюдаться небольшой шум, вызванный отсутствием давления масла в гидрокомпенсаторах (если они есть) или разгонкой масла по системе, но этот шум должен быстро исчезнуть.
Если цокот клапанов сменяется ровным гулом, а работа двигателя становится стабильной, можно считать процедуру успешно завершенной.
Регулярный контроль тепловых зазоров помогает поддерживать двигатель Cummins ISF 3.8 в наилучшем техническом состоянии и предотвращает неожиданные поломки в пути.
Соблюдение рекомендованных производителем интервалов обслуживания обеспечивает длительный срок службы двигателя и сохранение его паспортной мощности.
Качественная регулировка клапанов — залог экономичной и надежной работы грузовика в любых условиях эксплуатации.
Рекомендации по обслуживанию клапанного механизма
Обслуживание клапанного механизма двигателя Cummins ISF 3.8 является важной частью общего ухода за автомобилем. Правильная регулировка клапанов обеспечивает оптимальную работу двигателя, его мощность и экономичность. Ниже приведены рекомендации, которые помогут вам поддерживать клапанный механизм в идеальном состоянии.
1. Регулярная проверка зазоров
Регулярная проверка зазоров клапанов должна проводиться в соответствии с графиком технического обслуживания, указанным в руководстве пользователя. Обычно это необходимо делать каждые 15 000 - 20 000 километров пробега. Неправильные зазоры могут привести к повышенному износу деталей, снижению мощности и увеличению расхода топлива.
2. Использование качественных запчастей
При замене любых компонентов клапанного механизма, таких как толкатели, пружины или прокладки, рекомендуется использовать оригинальные запчасти или качественные аналоги. Это обеспечит надежность и долговечность работы двигателя.
3. Проверка состояния компонентов
Перед регулировкой клапанов необходимо тщательно проверить состояние всех компонентов клапанного механизма. Обратите внимание на износ толкателей, пружин и направляющих клапанов. При наличии признаков износа или повреждений, замените детали до начала регулировки.
4. Поддержание чистоты
Чистота в области клапанного механизма имеет первостепенное значение. Перед началом работы убедитесь, что все поверхности чистые, чтобы избежать попадания грязи и мусора в двигатель. Используйте чистящие средства, которые не повредят детали.
5. Правильная техника регулировки
При регулировке клапанов следуйте установленному порядку и рекомендациям производителя. Используйте точные инструменты, такие как щупы для измерения зазоров, и следите за тем, чтобы все регулировки были выполнены в соответствии с заданными параметрами. Неправильная регулировка может привести к серьезным повреждениям двигателя.
6. Запись результатов
После завершения регулировки клапанов рекомендуется записать все результаты в журнал обслуживания. Это поможет отслеживать изменения и планировать будущие проверки и регулировки.
7. Обращение к специалистам
Если у вас нет достаточного опыта или уверенности в своих силах, лучше обратиться к квалифицированным специалистам. Профессионалы смогут не только правильно отрегулировать клапаны, но и провести диагностику двигателя, выявив возможные проблемы на ранней стадии.
Соблюдение этих рекомендаций поможет вам поддерживать клапанный механизм Cummins ISF 3.8 в исправном состоянии, что, в свою очередь, обеспечит надежную и эффективную работу вашего автомобиля на протяжении долгого времени.
Частота проверки и регулировки
Регулировка клапанов является важной процедурой для поддержания оптимальной работы двигателя Cummins ISF 3.8. Частота проверки и регулировки клапанов зависит от условий эксплуатации, но в целом рекомендуется проводить эту процедуру через каждые 150 000 километров пробега или каждые 5 000 часов работы двигателя. Однако, если двигатель эксплуатируется в тяжелых условиях, таких как высокая температура, пыльные дороги или частые нагрузки, проверку следует проводить чаще.
Важно отметить, что несвоевременная регулировка клапанов может привести к снижению мощности двигателя, увеличению расхода топлива и повышенному износу компонентов. Поэтому регулярная проверка зазоров клапанов поможет избежать серьезных проблем и продлить срок службы двигателя.
Перед началом регулировки необходимо ознакомиться с технической документацией, в которой указаны рекомендуемые зазоры для впускных и выпускных клапанов. Для Cummins ISF 3.8 зазоры составляют:
- Впускные клапаны: 0.15-0.25 мм
- Выпускные клапаны: 0.25-0.35 мм
Регулировка клапанов должна проводиться на холодном двигателе, чтобы избежать искажений в измерениях. Для этого необходимо:
- Отключить аккумулятор и снять крышку клапанов.
- Проверить положение поршня первого цилиндра. Он должен находиться в верхней мертвой точке (ВМТ) такта сжатия.
- С помощью щупа измерить зазоры между кулачками распредвала и толкателями клапанов.
- Если зазоры не соответствуют установленным нормам, необходимо произвести регулировку с помощью специальных шайб или регулировочных винтов.
- После завершения регулировки установить крышку клапанов на место и подключить аккумулятор.
Регулярная проверка и корректировка зазоров клапанов не только обеспечит надежную работу двигателя, но и поможет избежать дорогостоящего ремонта в будущем. Поэтому владельцам автомобилей с двигателем Cummins ISF 3.8 следует уделять этому процессу должное внимание.
Влияние температуры на зазоры клапанов
Температура двигателя оказывает значительное влияние на зазоры клапанов, что, в свою очередь, может сказаться на его производительности и долговечности. При работе двигателя температура его компонентов, включая головку блока цилиндров и клапаны, изменяется, что приводит к расширению металла. Это расширение может изменить зазоры между клапанами и их седлами, что важно учитывать при регулировке.
При повышении температуры металл расширяется, и зазоры между клапанами и их седлами уменьшаются. Если зазоры становятся слишком малыми, это может привести к тому, что клапаны не будут полностью закрываться, что вызовет утечку компрессии и ухудшение работы двигателя. В результате может возникнуть перегрев, что приведет к повреждению клапанов и седел, а также к снижению общей эффективности работы двигателя.
С другой стороны, если зазоры слишком велики, это может привести к увеличению износа компонентов, так как клапаны будут ударяться о седла с большей силой. Это также может вызвать проблемы с запуском двигателя и его работой на холостом ходу.
Для обеспечения оптимальной работы двигателя необходимо учитывать температурные колебания при регулировке зазоров клапанов. Рекомендуется проводить регулировку при рабочей температуре двигателя, так как именно в этом состоянии зазоры будут наиболее близкими к реальным условиям эксплуатации. Также стоит обратить внимание на спецификации производителя, которые могут содержать рекомендации по зазорам в зависимости от температуры.
Важно помнить, что регулярная проверка и корректировка зазоров клапанов не только способствует улучшению работы двигателя, но и предотвращает потенциальные проблемы, связанные с перегревом и износом. Поэтому владельцам автомобилей с двигателями Cummins ISF 3.8 следует уделять особое внимание этому аспекту обслуживания.
Коррекция зазоров в зависимости от условий эксплуатации
Коррекция зазоров клапанов является важной процедурой, которая позволяет поддерживать оптимальную работу двигателя Cummins ISF 3.8. Зазоры клапанов могут изменяться в зависимости от условий эксплуатации, что, в свою очередь, влияет на производительность и долговечность двигателя. Важно учитывать несколько факторов, которые могут повлиять на необходимость корректировки зазоров.
Во-первых, температурные условия. При высоких температурах, возникающих в результате интенсивной работы двигателя, металлические детали расширяются. Это может привести к уменьшению зазоров между клапанами и кулачками распредвала. В таких случаях может потребоваться увеличение зазоров для предотвращения заедания клапанов.
Во-вторых, режимы работы двигателя. Если двигатель часто работает на высоких оборотах или под высокой нагрузкой, это также может привести к изменению зазоров. В таких условиях рекомендуется проверять и корректировать зазоры клапанов чаще, чем при спокойной эксплуатации.
Третий фактор — качество топлива. Использование некачественного топлива может привести к образованию отложений на клапанах и других компонентах двигателя, что также может повлиять на зазоры. В таких случаях может потребоваться более частая проверка и корректировка зазоров для поддержания оптимальной работы двигателя.
Кроме того, стоит учитывать пробег автомобиля. С увеличением пробега детали двигателя изнашиваются, что может привести к изменению зазоров. Рекомендуется проводить проверку зазоров клапанов через каждые 15 000 - 20 000 километров пробега, а также после серьезных ремонтов или замены компонентов двигателя.
Важно помнить, что корректировка зазоров клапанов должна проводиться с учетом рекомендаций производителя. Для Cummins ISF 3.8 существуют определенные значения зазоров, которые необходимо соблюдать. Неправильная регулировка может привести к снижению мощности, увеличению расхода топлива и преждевременному износу двигателя.
В заключение, регулярная проверка и корректировка зазоров клапанов в зависимости от условий эксплуатации являются ключевыми аспектами обслуживания двигателя Cummins ISF 3.8. Это позволит обеспечить его надежную работу и продлить срок службы автомобиля.
