Регулировка клапанов является важной процедурой для поддержания оптимальной работы двигателя, и в случае с двигателями Cummins ISBe, установленными на автомобилях Камаз, это особенно актуально. В данной статье мы предоставим подробную инструкцию по правильной регулировке клапанов, включая порядок выполнения работ, таблицы тепловых зазоров и рекомендации по затяжке. Знание этих нюансов поможет избежать распространенных ошибок, продлить срок службы двигателя и обеспечить его надежную работу в любых условиях.
Подготовка двигателя и определение ВМТ
Перед обслуживанием газораспределительного механизма важно создать безопасные условия труда и подготовить двигатель к разборке.
Двигатель должен быть полностью охлажден. На горячих деталях зазоры могут быть меньше, чем на самом деле, что приведет к неправильной настройке и заклиниванию клапанов в процессе работы.
Сначала снимите клапанную крышку. Затем внимательно осмотрите коромысла, валы и клапанные стержни на наличие задиров или чрезмерного износа.
Демонтаж навесного оборудования
Чтобы получить доступ к газораспределительному механизму (ГРМ), необходимо снять впускной коллектор и топливную рампу. Это стандартная процедура для шестицилиндровых рядных двигателей.
Сначала аккуратно отсоедините электрические разъемы форсунок и датчиков давления, чтобы избежать повреждения проводки при перемещении тяжелых компонентов.
После снятия крышки головки блока цилиндров (ГБЦ) протерите привалочную плоскость и удалите остатки старого герметика и масляные отложения.
⚠️ Важно: При демонтаже топливной рампы закройте отверстия форсунок чистыми пробками, чтобы предотвратить попадание пыли и грязи в цилиндры двигателя.
Ключевым моментом подготовки является установка поршня первого цилиндра в верхнюю мертвую точку (ВМТ) на такте сжатия.
Для этого поверните коленчатый вал по часовой стрелке до тех пор, пока метка на шкиве не совпадет с риской на блоке или указателем.
В этом положении впускные и выпускные клапаны первого цилиндра должны быть полностью закрыты, что можно проверить, покачивая коромысла.
Если клапаны «гуляют» (открываются), это указывает на то, что поршень находится в ВМТ на такте выпуска. В этом случае проверьте вал еще на один полный оборот (360 градусов).
Точность установки ВМТ критически важна, так как от этого зависит последовательность регулировки остальных цилиндров в соответствии с порядком работы двигателя 1-5-3-6-2-4.

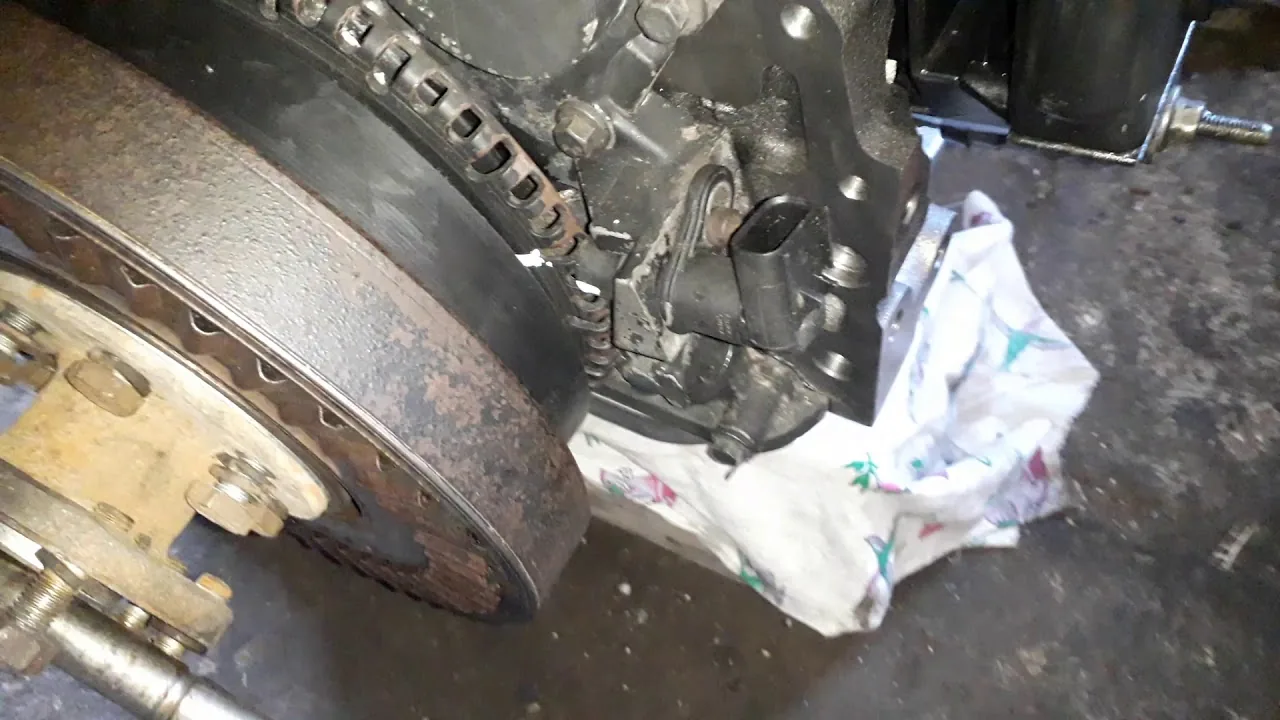

Использование специального инструмента для фиксации маховика или шкива значительно упрощает процесс и предотвращает случайный проворот вала.
| Параметр | Значение | Примечание |
|---|---|---|
| Зазор впускного клапана | 0.15 - 0.25 мм | Регулировка при холодном двигателе |
| Зазор выпускного клапана | 0.25 - 0.35 мм | Регулировка при холодном двигателе |
| Метод регулировки | Использование щупа | Проверка зазора между клапаном и коромыслом |
Интересные факты
Вот несколько интересных фактов о технологии регулировки клапанов на двигателях КамАЗ с моторами Cummins:
Технология "шумного" регулирования: В двигателях Cummins, устанавливаемых на КамАЗ, применяется метод регулировки клапанов с использованием специального инструмента, который позволяет производить настройку "на слух". Это означает, что опытные механики могут определять правильный зазор между клапаном и толкателем, полагаясь на звуки работы двигателя, что требует высокой квалификации и опыта.
Автоматизация процесса: Современные модели двигателей Cummins, используемые на КамАЗ, могут быть оснащены системами автоматической регулировки клапанов. Это значительно упрощает процесс обслуживания и повышает надежность работы двигателя, так как исключает человеческий фактор и ошибки при настройке.
Частота регулировки: В отличие от многих других двигателей, у двигателей Cummins, установленных на КамАЗ, интервал регулировки клапанов может быть увеличен до 50000 километров пробега. Это связано с высокой точностью изготовления деталей и использованием качественных материалов, что снижает износ и необходимость частой настройки.
Порядок регулировки и технические зазоры
Регулировка тепловых зазоров на двигателе Cummins ISBe выполняется с помощью щупа и регулировочного винта, после чего фиксируется контргайка.
Существует два основных подхода к этой процедуре: последовательная регулировка по цилиндрам и метод «перекрытия клапанов», который сокращает количество оборотов коленчатого вала.
Наиболее популярным и понятным для механиков является метод попарной регулировки. В этом случае, после установки первого цилиндра в верхнюю мертвую точку (ВМТ), регулируется группа клапанов, а затем коленвал поворачивается на 120 градусов.
Таблица тепловых зазоров
Значения зазоров зависят от конкретной версии двигателя и года его производства, поэтому всегда стоит сверяться с заводской табличкой на блоке.
Для большинства двигателей Камаз-Камминз актуальны следующие номинальные значения, которые необходимо соблюдать с точностью до сотых миллиметра.
| Тип клапана | Номинальный зазор (мм) | Допустимый износ (мм) |
|---|---|---|
| Впускной | 0.25 | до 0.35 |
| Выпускной | 0.50 | до 0.60 |
Впускные клапаны имеют меньший зазор, так как работают в менее агрессивной температурной среде по сравнению с выпускными.
Увеличение зазора может вызвать цоканье и снизить наполняемость цилиндра, а уменьшение приводит к потере герметичности и прогару кромки клапана.
Щуп должен входить в зазор с легким усилием, не застревая и не болтаясь, что требует от мастера определенной чувствительности.
Регулировка начинается с первого цилиндра, где устанавливаются зазоры на впускном и выпускном клапанах. Затем коленвал поворачивается на 120 градусов (1/3 оборота) по ходу вращения.
После этого регулируется третий цилиндр, затем второй, четвертый, пятый и шестой, соблюдая строгую последовательность работы двигателя.
При затяжке контргайки регулировочный винт может немного проворачиваться, что изменяет установленный зазор. Поэтому необходимо повторно проверить щупом после фиксации.
Для фиксации винта используется специальный ключ или отвертка, которые предотвращают его проворот, пока контргайка затягивается с моментом, указанным в спецификации.
После регулировки всех цилиндров рекомендуется вручную провернуть двигатель за шкив на два полных оборота и повторно проверить зазоры в первом цилиндре.
Это действие подтверждает правильность сборки и отсутствие заклинивания механизма на всем диапазоне вращения коленчатого вала.
Используемый инструмент и моменты затяжки
Качество выполнения задач зависит от используемых инструментов. Применение некалиброванных щупов или динамометрических ключей с высокой погрешностью недопустимо.
Ключевым измерительным прибором является набор плоских щупов. Их рабочая часть должна быть достаточно длинной для удобного введения между коромыслом и торцом клапана.
Для откручивания контргаек нужны рожковые или накидные ключи подходящего размера. Чаще всего используется размер 14 мм или специальные головки.
Спецификация крепежа и моментов
Моменты затяжки контргаек регулировочных винтов должны строго соблюдаться, чтобы избежать самопроизвольного отворачивания при вибрациях работающего двигателя.
Избыточное усилие при затяжке может привести к срыву резьбы или деформации регулировочного винта, что сделает невозможной точную настройку зазора.
| Элемент крепления | Диаметр резьбы | Момент затяжки (Нм) |
|---|---|---|
| Контргайка коромысла | M10 | 35-40 |
| Болт крышки ГБЦ | M12 | 110-120 |
Помимо основного набора инструментов, необходим динамометрический ключ с диапазоном до 150 Нм для окончательной сборки головки блока.
Для очистки привалочных поверхностей рекомендуется использовать скребки из мягкого металла или пластика, чтобы избежать повреждения алюминия головки блока цилиндров.
Перед сборкой все резьбовые соединения желательно обработать проникающей смазкой или легким моторным маслом для предотвращения прикипания.
При установке новой прокладки клапанной крышки или ГБЦ следует использовать только оригинальные уплотнители или качественные проверенные аналоги.
Герметик наносится исключительно в местах стыков, указанных производителем, и тонким слоем, чтобы избежать попадания излишков в масляные каналы.
Отсутствие необходимого инструмента часто приводит к повреждению граней на гайках и увеличивает время простоя автомобиля в ремонте.
Типичные ошибки и нюансы эксплуатации
Даже опытные специалисты иногда ошибаются при настройке клапанов, что может привести к нестабильной работе двигателя или его неисправностям в будущем.
Одной из распространенных проблем является игнорирование температуры двигателя. Регулировка на горячем моторе может привести к неверным показателям зазоров.
Также часто встречается неправильная установка щупа. Если он вводится в зазор под углом, а не параллельно оси клапана, это может исказить реальные размеры.
Анализ распространенных дефектов
Одной из серьезных ошибок является чрезмерная затяжка выпускных клапанов, когда зазор уменьшается ниже нормы в надежде устранить шум.
При нагреве металл расширяется, и клапан перестает плотно прилегать. Это приводит к утечке горячих газов и оплавлению кромки тарелки клапана.
Недостаточная затяжка контргайки может вызвать выкручивание винта в процессе работы, что увеличивает зазор и приводит к громкому стуку, повреждающему посадочное место коромысла.
- Регулировка на горячую — может привести к уменьшению зазоров после остывания, что чревато прогаром клапанов. Регулировку следует проводить только на холодном двигателе.
- Использование изношенного щупа — стертые грани щупа могут создать ложное впечатление о плотном входе. Важно использовать только калиброванный инструмент.
- Отсутствие фиксации винта — если не удерживать регулировочный винт при затяжке гайки, зазор может измениться в большую или меньшую сторону.
- Нарушение порядка цилиндров — пропуск цилиндра или неверный угол поворота вала может привести к рассинхронизации работы всего газораспределительного механизма.
⚠️ Внимание: После регулировки обязательно запустите двигатель и прослушайте его работу. Наличие стука указывает на необходимость повторной проверки зазоров.
Важно следить за состоянием коромысел и валов, так как износ на торцах клапанов может сделать регулировку невозможной без замены деталей.
Если торец клапана имеет выработку более 0.1 мм, его следует заменить или проточить, иначе корректная установка зазора станет невозможной.
Игнорирование этого аспекта приведет к быстрому увеличению зазора и появлению шума сразу после ремонта.
Финальная сборка и контроль качества
Заключительный этап процесса включает установку всех ранее снятых деталей в обратном порядке. Важно соблюдать чистоту и аккуратность.
Перед установкой новой прокладки поверхность головки блока и клапанной крышки необходимо тщательно очистить от жира. Это обеспечит надежную герметизацию.
Болты, фиксирующие крышку, следует затягивать равномерно, начиная с центра и двигаясь к краям. Это поможет избежать деформации уплотнителя и обеспечит его плотное прилегание.
Проверка после запуска
После сборки и запуска двигателя важно внимательно прослушать его верхнюю часть на наличие посторонних звуков и стуков.
Двигатель должен работать плавно, без пропусков зажигания. Дым из выхлопной трубы должен быть прозрачным или слегка беловатым при прогретом моторе.
Рекомендуется оставить двигатель на холостых оборотах в течение 5-10 минут, следя за отсутствием утечек масла из-под крышки.
Во время обкатки после регулировки может измениться звук работы двигателя из-за притирки деталей.
Однако, если стук усиливается или появляется вибрация, эксплуатацию следует немедленно остановить и провести повторную диагностику.
Своевременная и качественная регулировка клапанов увеличивает срок службы двигателя Cummins и поддерживает его тяговые характеристики на высоком уровне.
Использование оригинальных запчастей и качественных расходных материалов при ремонте оправдывает себя надежностью и отсутствием повторных обращений в сервис.
Правильно выполненные работы позволяют грузовику эффективно справляться с тяжелыми нагрузками и большими пробегами в любых дорожных условиях.
Обслуживание и уход за системой клапанов
Обслуживание и уход за системой клапанов двигателя Камаз Камминз являются важными аспектами, которые напрямую влияют на производительность и долговечность мотора. Регулярная проверка и настройка клапанов помогают избежать серьезных поломок и поддерживать оптимальную работу двигателя.
Первым шагом в обслуживании системы клапанов является проверка зазоров между клапанами и коромыслами. Неправильные зазоры могут привести к неэффективной работе двигателя, повышенному расходу топлива и увеличенному износу деталей. Для проверки зазоров необходимо использовать щупы, которые позволяют точно измерить расстояние между клапаном и коромыслом. Рекомендуется проводить эту процедуру каждые 10 000 - 15 000 километров пробега.
Если зазоры не соответствуют установленным нормам, необходимо произвести их регулировку. Для этого потребуется специальный инструмент, включая ключи и отвертки. Регулировка осуществляется путем изменения положения регулировочных винтов на коромыслах. Важно следить за тем, чтобы зазоры были установлены в соответствии с рекомендациями производителя, так как это гарантирует правильную работу клапанов и предотвращает их преждевременный износ.
Кроме проверки и регулировки зазоров, необходимо также следить за состоянием самих клапанов и их седел. Износ клапанов может привести к утечкам компрессии и снижению мощности двигателя. При необходимости клапаны могут быть отремонтированы или заменены. Важно также проверять состояние пружин клапанов, так как они играют ключевую роль в их работе. Изношенные пружины могут привести к неправильному закрытию клапанов, что также негативно сказывается на работе двигателя.
Не менее важным аспектом является регулярная замена масла и фильтров. Масло смазывает все движущиеся части двигателя, включая систему клапанов, и его качество напрямую влияет на срок службы этих компонентов. Рекомендуется использовать масла, соответствующие спецификациям производителя, и менять их каждые 10 000 - 15 000 километров пробега.
Также стоит обратить внимание на систему охлаждения двигателя. Перегрев может привести к деформации клапанов и их седел, что в свою очередь вызовет необходимость в дорогостоящем ремонте. Регулярная проверка уровня охлаждающей жидкости и состояния радиатора поможет избежать подобных проблем.
В заключение, регулярное обслуживание и уход за системой клапанов двигателя Камаз Камминз являются залогом его надежной и эффективной работы. Следуя рекомендациям по проверке зазоров, состоянию клапанов и замене масла, можно значительно продлить срок службы двигателя и избежать серьезных поломок в будущем.
Регулярные проверки и профилактика
Регулярные проверки и профилактика регулировки клапанов являются важными аспектами обслуживания двигателей Камаз с установленными моторами Камминз. Правильная настройка клапанов обеспечивает оптимальную работу двигателя, улучшает его производительность и снижает расход топлива. Неправильная регулировка может привести к серьезным поломкам и увеличению износа деталей.
Рекомендуется проводить проверки клапанов каждые 10 000 - 15 000 километров пробега или в соответствии с рекомендациями производителя. Важно учитывать, что частота проверки может варьироваться в зависимости от условий эксплуатации автомобиля, таких как нагрузка, климатические условия и стиль вождения.
Перед началом проверки необходимо подготовить рабочее место и инструменты. Вам понадобятся:
- Набор ключей и отверток;
- Микрометр или щупы для измерения зазоров;
- Специальный инструмент для регулировки клапанов;
- Сервисная документация для вашего двигателя.
Процесс проверки начинается с того, что двигатель должен быть холодным. Это важно, так как зазоры клапанов изменяются при нагреве. Сначала необходимо снять крышку клапанов, чтобы получить доступ к механизмам. Затем с помощью микрометра или щупов измеряются зазоры между кулачками распредвала и толкателями. Стандартные значения зазоров можно найти в сервисной документации.
Если зазоры не соответствуют нормам, необходимо произвести регулировку. Для этого используется специальный инструмент, который позволяет изменять длину толкателей или поджимать пружины. Важно следить за тем, чтобы зазоры были установлены в пределах допустимых значений, так как слишком большой зазор может привести к потере мощности, а слишком маленький — к заклиниванию клапанов.
После завершения регулировки необходимо повторно установить крышку клапанов и проверить работу двигателя. Рекомендуется провести тест-драйв, чтобы убедиться в отсутствии посторонних звуков и правильной работе всех систем.
Регулярные проверки и профилактика регулировки клапанов не только продлевают срок службы двигателя, но и способствуют повышению его эффективности. Поэтому не стоит пренебрегать этим важным этапом технического обслуживания.
Советы по улучшению производительности двигателя
Для достижения максимальной производительности двигателя Камаз с двигателем Камминз важно не только правильно регулировать клапаны, но и следовать ряду рекомендаций, которые помогут улучшить общую эффективность работы силового агрегата. Вот несколько советов, которые могут оказаться полезными:
- Регулярная проверка зазоров клапанов: Необходимо периодически проверять зазоры между клапанами и толкателями. Неправильные зазоры могут привести к снижению мощности двигателя, увеличению расхода топлива и ускоренному износу деталей. Рекомендуется проводить проверку каждые 10 000 - 15 000 километров пробега.
- Использование качественного масла: Выбор масла с подходящей вязкостью и высоким качеством может значительно повлиять на работу двигателя. Масло должно обеспечивать надежную смазку всех движущихся частей, включая клапаны, что способствует их долговечности и стабильной работе.
- Своевременная замена фильтров: Чистота масла и воздуха имеет решающее значение для работы двигателя. Загрязненные фильтры могут привести к недостаточной смазке и ухудшению процесса сгорания, что в свою очередь негативно сказывается на производительности. Рекомендуется менять фильтры каждые 10 000 километров или по мере необходимости.
- Проверка системы охлаждения: Эффективная работа системы охлаждения помогает избежать перегрева двигателя, что может привести к деформации клапанов и других компонентов. Регулярно проверяйте уровень охлаждающей жидкости и состояние радиатора.
- Оптимизация топливной системы: Использование качественного топлива и регулярная проверка системы впрыска помогут обеспечить правильное сгорание и максимальную мощность. Неправильная работа форсунок может привести к неэффективному сгоранию и увеличению выбросов.
- Техническое обслуживание: Регулярное техническое обслуживание двигателя, включая проверку и замену изношенных деталей, поможет избежать серьезных поломок и продлить срок службы двигателя. Не забывайте о необходимости проверки состояния ремней и цепей ГРМ.
- Использование диагностического оборудования: Современные диагностические инструменты позволяют быстро выявить проблемы в работе двигателя. Регулярная диагностика поможет своевременно обнаружить неисправности и предотвратить их развитие.
Следуя этим рекомендациям, можно значительно улучшить производительность двигателя Камаз с двигателем Камминз, повысить его надежность и продлить срок службы. Не забывайте, что регулярный уход за автомобилем — это залог его долгой и бесперебойной работы.
Оптимизация работы клапанов
Оптимизация работы клапанов является ключевым аспектом для обеспечения эффективной работы двигателей Камаз с моторами Камминз. Правильная регулировка клапанов позволяет добиться максимальной производительности, снизить расход топлива и уменьшить выбросы вредных веществ. Важно понимать, что клапаны играют критическую роль в процессе впуска и выпуска газов, и их правильная настройка влияет на общую работу двигателя.
Регулировка клапанов должна проводиться в соответствии с рекомендациями производителя, которые можно найти в технической документации. Обычно, интервал регулировки клапанов составляет 15-30 тысяч километров пробега, но это может варьироваться в зависимости от условий эксплуатации и типа двигателя.
Для оптимизации работы клапанов необходимо учитывать несколько факторов:
- Температура двигателя: При высоких температурах металл расширяется, что может привести к изменению зазоров между клапанами и толкателями. Поэтому важно проводить регулировку при рабочей температуре двигателя.
- Износ деталей: Со временем детали двигателя изнашиваются, что также может повлиять на зазоры клапанов. Регулярная проверка состояния компонентов, таких как толкатели и пружины, поможет избежать проблем в будущем.
- Качество масла: Использование качественного моторного масла способствует снижению износа и улучшению работы клапанов. Рекомендуется следить за состоянием масла и менять его в соответствии с графиком обслуживания.
Процесс регулировки клапанов включает в себя несколько этапов:
- Подготовка: Перед началом работы необходимо подготовить инструменты и материалы, такие как ключи, щупы для измерения зазоров и новое масло.
- Проверка зазоров: Сначала необходимо установить двигатель в верхнюю мертвую точку (ВМТ) первого цилиндра. Затем с помощью щупа измеряются зазоры между клапанами и толкателями.
- Регулировка: Если зазоры не соответствуют нормам, их необходимо отрегулировать с помощью специальных гаек и ключей. Важно следить за тем, чтобы зазоры были в пределах допустимых значений, указанных в технической документации.
- Проверка работы: После завершения регулировки рекомендуется запустить двигатель и прослушать его работу. Нормальная работа клапанов должна быть бесшумной, без посторонних звуков.
Регулярная и правильная регулировка клапанов не только увеличивает срок службы двигателя, но и способствует его экономичности и надежности. Важно помнить, что игнорирование этого процесса может привести к серьезным поломкам и дорогостоящему ремонту.
Сравнение с другими системами регулировки клапанов
Технология регулировки клапанов на двигателях Камаз с моторами Камминз имеет свои уникальные особенности, которые отличают её от других систем, применяемых в автомобилестроении. Важно отметить, что правильная регулировка клапанов критически важна для обеспечения оптимальной работы двигателя, его мощности и экономичности.
В отличие от традиционных систем регулировки, которые могут использовать механические или гидравлические устройства, система Камминз применяет более сложный подход, основанный на использовании гидравлических компенсаторов. Эти компенсаторы автоматически подстраивают зазоры между клапанами и толкателями, что позволяет значительно снизить необходимость в частом обслуживании и регулировке. Это особенно важно для тяжелых грузовиков, таких как Камаз, которые работают в условиях повышенных нагрузок и требуют надежности.
Сравнивая с системами регулировки клапанов, используемыми в других марках автомобилей, можно выделить несколько ключевых аспектов:
- Автоматизация процесса: В системах, таких как VAG или BMW, часто используются механические системы регулировки, которые требуют регулярного контроля и настройки. В то время как в Камминз система с гидравлическими компенсаторами минимизирует необходимость в ручной регулировке, что экономит время и снижает риск ошибок.
- Надежность и долговечность: Гидравлические компенсаторы, используемые в двигателях Камминз, обеспечивают более стабильную работу клапанов при различных температурных режимах и нагрузках. Это делает систему более надежной по сравнению с механическими системами, которые могут изнашиваться и требовать замены.
- Сложность обслуживания: Хотя система Камминз требует меньше частого обслуживания, в случае необходимости ремонта или замены компонентов, это может потребовать более сложных манипуляций. В то время как механические системы могут быть проще в обслуживании, но требуют более частого вмешательства.
- Эффективность работы: Гидравлические компенсаторы обеспечивают более точную настройку зазоров, что способствует лучшему сгоранию топлива и, как следствие, повышению общей эффективности работы двигателя. Это может быть особенно заметно в условиях городских пробок или при частых остановках и стартах.
Таким образом, технология регулировки клапанов Камаз Камминз, благодаря своей автоматизации и надежности, предлагает значительные преимущества по сравнению с другими системами. Однако, как и любая другая технология, она имеет свои нюансы, которые необходимо учитывать при эксплуатации и обслуживании автомобилей данной марки.
Преимущества и недостатки различных технологий
Регулировка клапанов является важной процедурой для поддержания оптимальной работы двигателя, особенно в автомобилях марки Камаз с двигателями Камминз. Существует несколько технологий регулировки клапанов, каждая из которых имеет свои преимущества и недостатки.
1. Механическая регулировка клапанов
Механическая регулировка клапанов осуществляется с помощью специальных инструментов, таких как ключи и щупы. Этот метод позволяет точно установить зазоры между клапанами и кулачками распредвала.
- Преимущества: Высокая точность регулировки, возможность настройки зазоров под конкретные условия эксплуатации, простота в обслуживании.
- Недостатки: Требует значительных временных затрат, необходимость наличия специальных инструментов, риск ошибки при настройке зазоров.
2. Гидравлическая регулировка клапанов
Гидравлическая система регулировки клапанов использует масло для автоматической компенсации зазоров. Это позволяет избежать частой регулировки и обеспечивает стабильную работу двигателя.
- Преимущества: Автоматическая настройка зазоров, снижение необходимости в регулярном обслуживании, уменьшение шума и вибраций.
- Недостатки: Возможные проблемы с системой смазки могут привести к неправильной работе клапанов, сложность в диагностике неисправностей.
3. Электронная регулировка клапанов
Современные технологии позволяют использовать электронные системы для регулировки клапанов. Эти системы могут автоматически настраивать зазоры в зависимости от условий работы двигателя.
- Преимущества: Высокая точность и скорость регулировки, возможность интеграции с другими системами управления двигателем, снижение выбросов и улучшение экономичности.
- Недостатки: Высокая стоимость оборудования и ремонта, сложность в обслуживании, зависимость от электроники, что может привести к сбоям в работе.
Каждая из технологий имеет свои уникальные особенности, и выбор подходящего метода регулировки клапанов зависит от конкретных условий эксплуатации, требований к надежности и доступности сервисного обслуживания. Важно учитывать как преимущества, так и недостатки каждой технологии, чтобы обеспечить долговечность и эффективность работы двигателя Камаз с двигателями Камминз.
