Регулировка клапанов двигателя Cummins 6ISBe является важной процедурой, обеспечивающей оптимальную работу двигателя и его долговечность. В данной статье мы подробно рассмотрим технический регламент, включая необходимые тепловые зазоры, порядок работы цилиндров, методику прокрутки коленвала и контроль качества выполненных работ. Правильная регулировка клапанов способствует улучшению производительности двигателя, снижению расхода топлива и уменьшению выбросов, что делает эту информацию особенно полезной для владельцев и механиков, работающих с данной моделью двигателя.
Подготовка оборудования и диагностика состояния ГРМ
Перед демонтажем клапанной крышки убедитесь, что двигатель полностью остыл. Регулировка тепловых зазоров должна проводиться только на холодном двигателе с температурой не выше 35-40 градусов Цельсия. Это необходимо для предотвращения ошибок, связанных с тепловым расширением металла. Если работы выполняются сразу после остановки автомобиля, рекомендуется подождать несколько часов или искусственно охладить двигатель, однако естественное остывание предпочтительнее для сохранения геометрии деталей.
Для качественного обслуживания вам понадобится стандартный набор слесарных инструментов, включая динамометрический ключ, набор щупов и специальный ключ для вращения коленчатого вала. Важно использовать щупы с высокой точностью, так как допуски в двигателе Cummins довольно строгие. Также подготовьте чистую ветошь и обезжириватель для очистки поверхностей перед установкой новой прокладки клапанной крышки.
Визуальный осмотр механизма газораспределения может помочь выявить сопутствующие проблемы. Если при снятой крышке наблюдается значительное количество нагара, маслянистые отложения черного цвета или следы металла на коромыслах, это может свидетельствовать о износе направляющих втулок или проблемах с маслосъемными колпачками. В таком случае простая регулировка может не устранить шум, и потребуется более детальная диагностика головки блока.
Необходимый инструментарий и расходные материалы
Набор инструментов следует подготовить заранее, чтобы избежать задержек в работе. Основным измерительным инструментом является комплект плоских щупов, толщина которых соответствует необходимым зазорам для впускных и выпускных клапанов. Для двигателя Cummins 6ISBe часто требуются щупы толщиной 0,25 мм и 0,50 мм, однако точные параметры следует уточнять в технической документации конкретной модели.
Для отворачивания контргаек и регулировочных винтов используются рожковые или накидные ключи нужного размера, чаще всего 14 мм и 17 мм. В зависимости от модификации головки блока размеры могут отличаться. Динамометрический ключ необходим для затяжки болтов, крепящих клапанную крышку, с заданным усилием. Это обеспечивает герметичность и предотвращает повреждение уплотнителя.
В качестве расходных материалов обязательно нужно приобрести новую прокладку клапанной крышки. Повторное использование старой прокладки, даже если она выглядит исправной, недопустимо, так как материал теряет эластичность и может пропускать жидкость под воздействием температуры и вибраций. Также рекомендуется иметь под рукой герметик для фиксации резьбовых соединений регулировочных винтов после их настройки.
| Наименование инструмента | Назначение | Требования |
|---|---|---|
| Набор щупов | Проверка зазора | Точность 0,01 мм |
| Динамометрический ключ | Затяжка крышки | Диапазон до 20 Нм |
| Ключ для коленвала | Проворот двигателя | Соответствие шкиву |
Интересные факты
Вот несколько интересных фактов о регулировке клапанов двигателя Cummins 6ISBe и связанном с этим техническом регламенте:
Точные допуски: Регулировка клапанов в двигателе Cummins 6ISBe требует строгого соблюдения допусков, так как неправильная настройка может привести к снижению мощности, увеличению расхода топлива и даже повреждению двигателя. Обычно зазор между клапаном и коромыслом должен быть в пределах 0,15-0,25 мм для впускных клапанов и 0,25-0,35 мм для выпускных.
Периодичность регулировки: В техническом регламенте указано, что регулировка клапанов должна проводиться через каждые 150 000 км пробега или раз в год, в зависимости от того, что наступит раньше. Это помогает поддерживать оптимальную работу двигателя и предотвращает преждевременный износ.
Использование специализированных инструментов: Для точной регулировки клапанов в двигателе Cummins 6ISBe рекомендуется использовать специальные инструменты, такие как щупы для измерения зазоров и динамометрические ключи для затяжки крепежных элементов. Это обеспечивает высокую точность и надежность регулировки, что критично для долговечности двигателя.
Технические параметры и порядок работы цилиндров
Основой корректной регулировки является знание порядка работы цилиндров и фаз газораспределения. Двигатель Cummins 6ISBe — это шестицилиндровый рядный мотор, где последовательность работы цилиндров составляет 1-5-3-6-2-4. Понимание этой последовательности крайне важно для правильного расположения коленчатого вала при проверке зазоров в каждом цилиндре.
Тепловые зазоры — это необходимый промежуток между бойком коромысла и концом стержня клапана. Этот зазор компенсирует тепловое расширение деталей при нагреве двигателя. Если зазор слишком мал, клапан не сможет плотно закрываться, что приведет к утечке газов и возможному прогару. Если зазор слишком велик, это вызовет стук, уменьшит высоту подъема клапана и ухудшит наполняемость цилиндра.
Для стандартных версий двигателя Cummins 6ISBe (ISBe4, ISBe5, ISBe6) установлены следующие заводские нормы тепловых зазоров: для впускных клапанов — 0.25 мм, для выпускных — 0.50 мм. Однако в зависимости от конкретной модификации головки блока и года выпуска эти значения могут немного варьироваться, поэтому стоит сверяться с таблицей на двигателе или в руководстве.
Таблица тепловых зазоров и последовательность регулировки
Регулировка осуществляется методом «перекрытия клапанов». Суть этого подхода в том, что настройка не производится по порядку цилиндров (1-2-3...), а попарно, в зависимости от положения поршней. Когда в одном цилиндре происходит такт сжатия (оба клапана закрыты), в следующем цилиндре в это время происходит такт выпуска или впуска. Это позволяет регулировать клапаны, находящиеся в противоположных положениях.
Существует два основных способа регулировки: метод последовательного поворота на 1/3 оборота (120 градусов) и метод «перекрытия». Второй способ более точен и предпочтителен для двигателей Cummins. Он позволяет проверить и отрегулировать зазоры, поворачивая коленчатый вал всего несколько раз, основываясь на положении клапанов первого цилиндра или используя метки на шкиве.
| Тип клапана | Номинальный зазор (мм) | Допустимый износ |
|---|---|---|
| Впускной | 0.25 | ± 0.05 |
| Выпускной | 0.50 | ± 0.05 |
Технология регулировки методом перекрытия клапанов
Наиболее эффективным методом настройки является наблюдение за движением коромысел. Сначала необходимо повернуть коленчатый вал до тех пор, пока в первом цилиндре оба клапана (впускной и выпускной) не закроются, и между коромыслом и клапаном не появится зазор. Обычно это соответствует завершению такта сжатия или началу рабочего хода.
Когда первый цилиндр готов к регулировке (оба клапана закрыты), в шестом цилиндре (следующем за первым в фазе перекрытия) оба клапана открыты (происходит продувка). Это явление называется «перекрытием клапанов». Используя эту особенность, можно регулировать клапаны парами: пока в одном цилиндре настраиваются зазоры, другой служит индикатором.

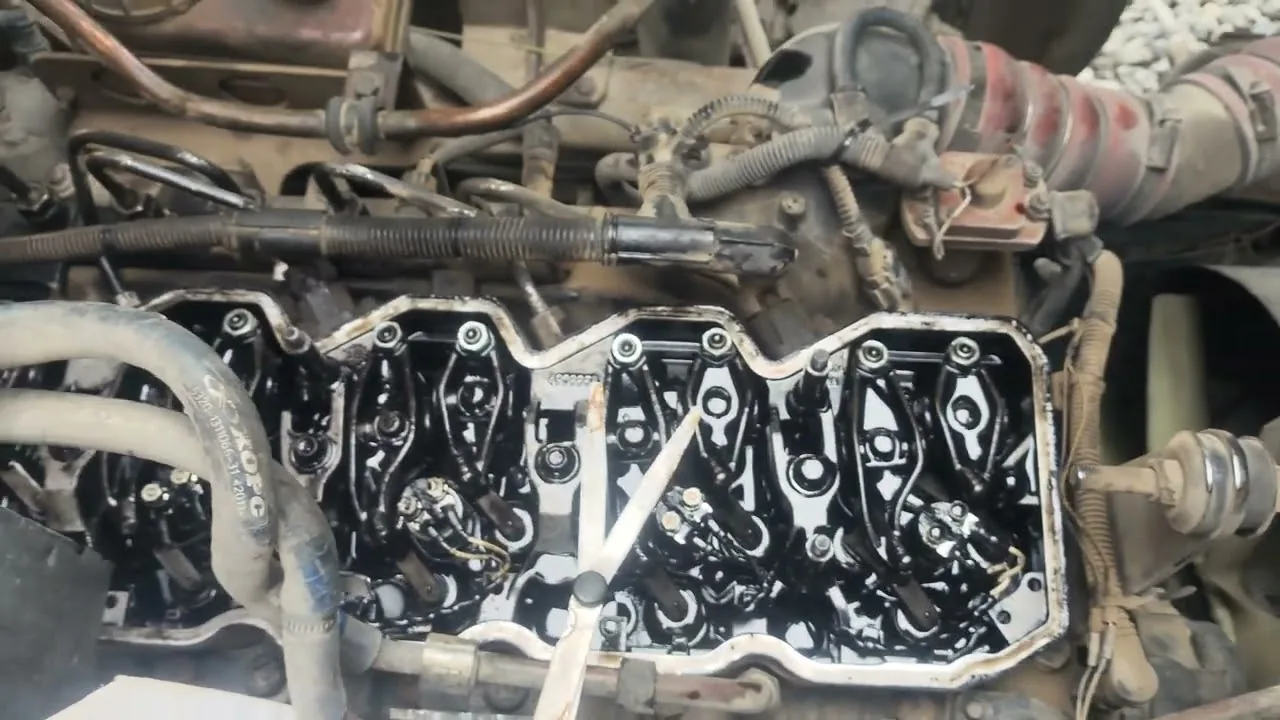

Регулировка выполняется путем ослабления контргайки и вращения регулировочного винта. Щуп должен входить в зазор с легким усилием, которое ощущается пальцами, но не должен застревать и свободно болтаться. После выставления зазора контргайка затягивается, при этом необходимо удерживать регулировочный винт ключом, чтобы не сбить установленное значение.
После настройки пары цилиндров коленчатый вал поворачивается на определенный угол (обычно 120 градусов или 1/3 оборота для 6-цилиндрового двигателя), чтобы перевести в положение регулировки следующую пару цилиндров в соответствии с порядком работы 1-5-3-6-2-4. Процесс повторяется, пока не будут проверены все 12 клапанов (6 впускных и 6 выпускных).
Пошаговая инструкция по цилиндрам
Существует простая схема, позволяющая избежать запоминания сложных таблиц. Начните с определения момента, когда в 6-м цилиндре происходит перекрытие клапанов (впускной клапан начинает открываться, а выпускной еще не закрылся полностью). В этот момент 1-й цилиндр находится в верхней мертвой точке (ВМТ) такта сжатия, что позволяет регулировать оба клапана. Затем поворачивайте коленчатый вал по часовой стрелке до момента перекрытия во 2-м цилиндре — здесь регулируем 5-й. После этого, когда происходит перекрытие в 5-м цилиндре, переходим к регулировке 3-го, и так далее по последовательности 1-5-3-6-2-4.
Обратите внимание на направление вращения коленчатого вала. Двигатель Cummins вращается по часовой стрелке (если смотреть со стороны шкива коленвала). Поворачивать вал против часовой стрелки не рекомендуется, так как это может нарушить натяжение цепи масляного насоса или привести к попаданию масла в нежелательные полости, хотя на коротком участке это не критично.
После завершения полного цикла и регулировки всех цилиндров желательно сделать два полных оборота коленчатого вала и снова проверить зазоры в первом цилиндре. Это необходимо, чтобы убедиться, что регулировочные винты не сместились при затяжке и распределительный вал занял правильное положение.
Контроль качества и типичные ошибки
Завершающим этапом процесса является сборка и первичный запуск. Перед установкой клапанной крышки необходимо тщательно очистить поверхность головки блока и саму крышку от остатков старой прокладки, масла и загрязнений. Новая прокладка укладывается без герметика, если в инструкции к уплотнителю не указано иное. Тем не менее, нанесение тонкого слоя герметика на углы часто применяется для повышения надежности.
Болты, крепящие клапанную крышку, затягиваются динамометрическим ключом в несколько этапов, начиная с центра и двигаясь к краям по спирали. Это обеспечивает равномерное прилегание прокладки и предотвращает выдавливание масла. Обычно момент затяжки составляет 10-15 Нм, однако точное значение следует уточнять в спецификации для болтов с конкретным диаметром и шагом резьбы.
Типичные ошибки при выполнении данной процедуры часто связаны с невнимательностью или спешкой. Например, попытка регулировки на горячем двигателе может привести к тому, что после остывания зазоры станут слишком большими, и стук появится вновь. Также распространенной ошибкой является перетяжка контргаек, что может вызвать деформацию резьбы или изменение выставленного зазора.
Типичные ошибки при регулировке
Регулировка «на глаз» без щупа — попытка установить зазор по ощущениям без контрольного щупа недопустима. Человеческий палец не может точно определить сотые доли миллиметра, что может привести к нестабильной работе двигателя.
Игнорирование износа коромысел — если на поверхности бойка коромысла образовалась выработка (ямка), новый зазор будет установлен неправильно относительно реального положения клапана. При значительном износе коромысла его необходимо заменить.
Неправильная затяжка контргайки — если при затягивании контргайки не удерживать регулировочный винт вторым ключом, он провернется, что изменит зазор. Поэтому важно иметь навыки или помощь напарника для надежной фиксации.
Использование грязного инструмента — попадание абразивных частиц между регулировочным винтом и коромыслом во время затяжки может повредить рабочие поверхности, что приведет к быстрому изменению зазора в процессе эксплуатации.
⚠️ Внимание: При работе с открытым газораспределительным механизмом строго запрещено проворачивать коленчатый вал, если вы не уверены, что клапаны не столкнутся с поршнями. Даже если клапаны закрыты в положении регулировки, случайное соскальзывание инструмента может привести к их открытию. Будьте внимательны.
⚠️ Внимание: После завершения регулировки обязательно проверьте уровень масла. При снятой клапанной крышке часть масла могла вытечь или разбрызгаться, и запуск двигателя с низким уровнем масла может вызвать масляное голодание и повреждения.
Эксплуатация после обслуживания и контроль
Правильная настройка клапанов на двигателе Cummins 6ISBe сразу сказывается на его работе. Двигатель начинает функционировать плавнее, исчезает металлический стук, улучшается динамика и снижается расход топлива. Однако после первых 500-1000 километров пробега рекомендуется повторно снять клапанную крышку и проверить зазоры, так как новые детали или уплотнения могут усаживаться.
Частота этой процедуры зависит от условий эксплуатации. Если двигатель работает в тяжелых условиях, с частыми перегрузками или на топливе низкого качества, интервал проверки следует сократить. Чистота топлива и качество моторного масла напрямую влияют на скорость образования отложений в зазорах и износ трущихся частей механизма газораспределения.
В заключение, регулировка клапанов — это не только устранение шума, но и важная настройка фаз газораспределения. Для двигателя КАМАЗ с агрегатом Cummins это критически важная процедура технического обслуживания. Пренебрежение ею может обойтись владельцу дороже, чем стоимость своевременного сервиса. Соблюдение технологии, использование точного инструмента и внимательность к деталям обеспечивают надежную работу грузовика в любых дорожных условиях.
Обзор системы смазки и её влияние на работу клапанов
Система смазки двигателя Cummins 6ISBe играет ключевую роль в обеспечении надежной и эффективной работы клапанов. Она отвечает за циркуляцию масла, которое смазывает движущиеся части двигателя, включая клапаны, распредвалы и другие компоненты. Правильная работа системы смазки способствует снижению трения, уменьшению износа и предотвращению перегрева, что в свою очередь влияет на общую производительность двигателя.
Основные элементы системы смазки включают масляный насос, масляный фильтр, масляные каналы и поддон. Масляный насос обеспечивает циркуляцию масла по системе, подавая его под давлением к различным компонентам. Масляный фильтр очищает масло от загрязнений, что предотвращает попадание частиц в механизмы, которые могут вызвать повреждения. Масляные каналы обеспечивают доставку масла к клапанам и другим важным частям двигателя.
Клапаны двигателя, в частности, требуют постоянной смазки для обеспечения их нормальной работы. Недостаток масла может привести к увеличению трения между клапанами и их направляющими, что может вызвать перегрев и преждевременный износ. Это, в свою очередь, может привести к необходимости регулировки клапанов или даже их замене.
Кроме того, качество масла также имеет значение. Использование некачественного или неподходящего масла может привести к образованию отложений и шлама, что может забивать масляные каналы и ухудшать смазку. Это может негативно сказаться на работе клапанов, вызывая их заклинивание или неправильное закрытие, что может привести к потере мощности и увеличению расхода топлива.
Регулярная проверка и замена масла, а также контроль состояния масляного фильтра и других компонентов системы смазки являются важными мерами для поддержания оптимальной работы клапанов. Рекомендуется следовать рекомендациям производителя по интервалам замены масла и использовать только те масла, которые соответствуют спецификациям Cummins.
Таким образом, система смазки является неотъемлемой частью работы двигателя Cummins 6ISBe, и ее правильное функционирование напрямую влияет на состояние и работу клапанов. Забота о системе смазки поможет избежать многих проблем и продлить срок службы двигателя.
Рекомендации по выбору масла и его замене
Выбор масла для двигателя Cummins 6ISBe является ключевым аспектом, который напрямую влияет на его производительность и долговечность. Важно учитывать спецификации, рекомендованные производителем, а также условия эксплуатации двигателя.
Для двигателей Cummins 6ISBe рекомендуется использовать масла, соответствующие стандартам API (American Petroleum Institute) и ACEA (Association des Constructeurs Européens d'Automobiles). Наиболее подходящими являются масла с классификацией API CJ-4 или выше, которые обеспечивают отличную защиту от износа, окисления и образования отложений.
При выборе масла также следует обратить внимание на его вязкость. Для двигателей Cummins 6ISBe обычно рекомендуются масла с вязкостью 15W-40 или 10W-30, в зависимости от климатических условий и температуры окружающей среды. В холодных климатах предпочтение следует отдавать маслам с низкой вязкостью, которые обеспечивают легкий запуск двигателя при низких температурах.
Замена масла должна проводиться в соответствии с регламентом технического обслуживания, который обычно составляет 15 000 - 20 000 километров пробега или раз в 250-500 часов работы двигателя, в зависимости от условий эксплуатации. Важно помнить, что частая замена масла может значительно продлить срок службы двигателя и улучшить его характеристики.
При замене масла также необходимо менять масляный фильтр, так как он задерживает загрязнения и отложения, которые могут негативно сказаться на работе двигателя. Рекомендуется использовать оригинальные фильтры Cummins или их качественные аналоги, чтобы гарантировать надежную защиту двигателя.
Перед заменой масла важно прогреть двигатель до рабочей температуры, что позволит маслу лучше стекать и удалять все загрязнения. После замены масла необходимо проверить уровень и при необходимости долить масло до рекомендованного уровня, чтобы избежать недостатка смазки.
Наконец, стоит отметить, что использование некачественного масла или несоответствующего стандартам может привести к серьезным повреждениям двигателя, поэтому важно следить за качеством используемых материалов и соблюдать рекомендации производителя.
Профилактика и устранение неисправностей клапанов
Регулярная профилактика и устранение неисправностей клапанов являются важными аспектами обслуживания двигателя Cummins 6ISBe. Клапаны играют ключевую роль в процессе газораспределения, и их корректная работа напрямую влияет на производительность и надежность двигателя.
Первым шагом в профилактике является регулярная проверка зазоров между клапанами и толкателями. Неправильный зазор может привести к неэффективной работе двигателя, повышенному износу деталей и даже к серьезным повреждениям. Рекомендуется проводить проверку зазоров каждые 50000 км пробега или в соответствии с рекомендациями производителя.
Для проверки зазоров необходимо использовать щупы, которые позволяют точно измерить расстояние между клапаном и толкателем. Если зазор выходит за пределы допустимых значений, требуется его регулировка. Важно помнить, что слишком большой зазор может привести к стуку и износу, а слишком маленький — к заклиниванию клапанов.
При обнаружении неисправностей клапанов, таких как утечка, деформация или износ, необходимо провести их замену. Утечка может быть вызвана износом седел клапанов или самих клапанов, что требует их замены или шлифовки. Деформация клапанов может возникнуть из-за перегрева или неправильной установки, что также требует внимания и, возможно, замены.
Кроме того, стоит обратить внимание на состояние пружин клапанов. Изношенные или поврежденные пружины могут привести к неправильной работе клапанов, что в свою очередь может вызвать серьезные проблемы с двигателем. Рекомендуется проверять пружины на наличие трещин, деформаций и других повреждений.
Не менее важным аспектом является смазка клапанов и их механизмов. Недостаток смазки может привести к повышенному трению и износу, что негативно скажется на работе двигателя. Использование качественного масла и регулярная его замена помогут избежать многих проблем.
В заключение, профилактика и устранение неисправностей клапанов двигателя Cummins 6ISBe требуют внимательного подхода и регулярного обслуживания. Следуя рекомендациям производителя и проводя необходимые проверки, можно значительно продлить срок службы двигателя и обеспечить его надежную работу.
Методы диагностики и ремонта
Регулировка клапанов двигателя Cummins 6ISBe требует тщательной диагностики и применения правильных методов ремонта для обеспечения оптимальной работы двигателя. Важно понимать, что неправильная регулировка может привести к снижению мощности, увеличению расхода топлива и преждевременному износу деталей.
Первым шагом в диагностике состояния клапанов является визуальный осмотр. Необходимо проверить наличие утечек масла, следы износа на поверхности клапанов и седел, а также состояние прокладок и уплотнений. Если обнаружены какие-либо повреждения, их следует устранить до начала регулировки.
Следующим этапом является проверка зазоров между клапанами и толкателями. Для этого используется щуп, который позволяет точно измерить зазоры. Рекомендуемые значения зазоров можно найти в технической документации на двигатель. Если зазоры не соответствуют нормам, необходимо произвести регулировку.
Регулировка клапанов может быть выполнена двумя основными методами: с использованием специальных инструментов и вручную. При использовании инструментов, таких как динамометрический ключ, можно добиться высокой точности настройки. Важно следовать рекомендациям производителя по моменту затяжки и последовательности регулировки.
При ручной регулировке необходимо учитывать, что зазоры могут изменяться в зависимости от температуры двигателя. Поэтому рекомендуется проводить регулировку на холодном двигателе. В процессе регулировки следует внимательно следить за тем, чтобы не допустить перекоса или повреждения деталей.
После завершения регулировки клапанов необходимо провести повторную проверку зазоров и убедиться, что они находятся в пределах нормы. Также стоит выполнить тест-драйв двигателя для проверки его работы под нагрузкой. Если двигатель работает нестабильно или возникают посторонние звуки, следует повторно проверить зазоры и состояние клапанов.
Важно помнить, что регулярная диагностика и корректная регулировка клапанов являются залогом долговечности и надежности двигателя Cummins 6ISBe. Рекомендуется проводить эти процедуры в соответствии с графиком технического обслуживания, установленным производителем, чтобы избежать серьезных поломок и дорогостоящего ремонта в будущем.
Частота и сроки проведения регулировки клапанов
Регулировка клапанов является важной процедурой обслуживания двигателя Cummins 6ISBe, которая обеспечивает его эффективную работу и долговечность. Частота и сроки проведения этой процедуры зависят от нескольких факторов, включая условия эксплуатации, тип топлива и режим работы двигателя.
Рекомендуется проводить регулировку клапанов каждые 50000 километров пробега или каждые 500 часов работы двигателя. Однако, если двигатель эксплуатируется в тяжелых условиях, таких как высокая запыленность, частые перегрузки или работа на низких оборотах, интервал регулировки может быть сокращен до 25000 километров или 250 часов работы. В таких случаях важно внимательно следить за состоянием клапанов и при необходимости проводить регулировку чаще.
Также стоит учитывать, что новые двигатели могут требовать первой регулировки клапанов после первых 25000 километров или 250 часов работы. Это связано с тем, что в процессе обкатки двигателя происходит естественное усадка деталей, что может привести к изменению зазоров между клапанами и кулачками распредвала.
Для обеспечения надежной работы двигателя и предотвращения его повреждений, важно не только соблюдать рекомендованные интервалы регулировки, но и обращать внимание на признаки, указывающие на необходимость проведения этой процедуры. К таким признакам относятся:
- Увеличение расхода топлива;
- Потеря мощности;
- Увеличение уровня шума работы двигателя;
- Неровная работа на холостом ходу;
- Проблемы с запуском двигателя.
Регулировка клапанов должна проводиться квалифицированным специалистом с использованием соответствующего инструмента и в соответствии с техническими требованиями, указанными в руководстве по эксплуатации двигателя. Неправильная регулировка может привести к серьезным повреждениям двигателя, поэтому важно соблюдать все рекомендации производителя.
В заключение, регулярная проверка и регулировка клапанов двигателя Cummins 6ISBe являются ключевыми аспектами его обслуживания, которые способствуют поддержанию оптимальной производительности и долговечности. Соблюдение рекомендованных интервалов и внимательное отношение к состоянию двигателя помогут избежать дорогостоящих ремонтов и продлить срок службы автомобиля.
