Регулировка клапанов является важной процедурой для поддержания оптимальной работы двигателя, и в случае Камаза 5490 с двигателем Mercedes OM457LA это особенно актуально. В данной статье представлена полная инструкция по регулировке клапанов, включая информацию о тепловых зазорах, порядке затяжки и допустимых значениях. Правильная настройка клапанов не только обеспечивает эффективную работу двигателя, но и предотвращает возможные поломки, что делает эту статью полезной для владельцев и механиков, стремящихся к долговечности и надежности своего автомобиля.
Подготовка к работе и необходимые инструменты
Перед началом работы с головкой блока цилиндров необходимо создать безопасные условия и подготовить рабочую зону. Двигатель OM457LA имеет рядную шестицилиндровую конструкцию, что обеспечивает удобный доступ к клапанной крышке сверху. Однако для эффективной работы может потребоваться снятие дополнительных компонентов, затрудняющих доступ. Важно дождаться полного остывания двигателя до температуры окружающей среды, так как регулировка «на горячую» недопустима и может привести к неправильным зазорам.
Для выполнения процедуры потребуется стандартный набор слесарных инструментов, включая динамометрический ключ с диапазоном до 200 Нм, набор щупов или индикатор для измерения зазоров, а также специальный шаблон или фиксатор для установки поршня в верхнюю мертвую точку (ВМТ). Использование качественных щупов критично, так как изношенные инструменты могут давать неверные показания. Также следует подготовить чистую ветошь и обезжириватель для очистки поверхности вокруг клапанной крышки, чтобы избежать попадания грязи в масляные каналы.
⚠️ Важно: Перед снятием клапанной крышки обязательно очистите пространство вокруг нее от грязи и масла. Попадание абразивных частиц в двигатель при снятой крышке может привести к серьезным повреждениям вкладышей коленчатого вала.
Ключевым этапом подготовки является обеспечение доступа к маховику для проверки положения коленчатого вала. На двигателе OM457 смотровое окно находится на картере маховика, однако на некоторых моделях тягачей доступ может быть затруднен из-за элементов рамы или кабины. В таких случаях допускается проворачивание двигателя за шкив коленчатого вала, предварительно сняв ремень привода вспомогательных агрегатов, чтобы избежать проскальзывания и травм.
Для работы необходимо подготовить следующие материалы и инструменты:
- Набор плоских щупов толщиной 0.4 мм, 0.6 мм, 0.8 мм или специализированный регулировочный шаблон.
- Динамометрический ключ с головками на 15 мм и 19 мм.
- Чистое моторное масло для смазки кулачков распредвала перед запуском.
- Новая прокладка клапанной крышки (рекомендуется замена при каждом снятии).
- Фиксатор маховика или указатель ВМТ.
Технические параметры и схема регулировки
Двигатель Mercedes-Benz OM457LA оснащен системой газораспределения с четырьмя клапанами на цилиндр: двумя впускными и двумя выпускными. Тепловые зазоры клапанов различаются из-за их разной температурной нагрузки. Впускные клапаны работают в менее экстремальных условиях, тогда как выпускные подвергаются высоким температурам выхлопных газов, что требует увеличенного зазора для учета теплового расширения.
Согласно техническим данным производителя, номинальные значения тепловых зазоров должны строго соблюдаться. Для холодного двигателя (при температуре ниже 40 градусов Цельсия) установлены следующие допуски: зазор для впускных клапанов составляет 0.4 мм, а для выпускных — 0.6 мм. Допускается небольшое отклонение в пределах 0.05 мм, однако рекомендуется стремиться к номинальным значениям для оптимальной работы двигателя в различных режимах.
Порядок работы цилиндров двигателя — 1-5-3-6-2-4. Регулировка осуществляется последовательно, по мере поворота коленчатого вала на определенный угол. Существует два основных метода установки зазоров: классический (поочередная регулировка каждого цилиндра в ВМТ) и ускоренный (с использованием таблицы перекрытия клапанов). Второй метод более эффективен, так как позволяет регулировать клапаны нескольких цилиндров за один проход вала, не дожидаясь полного оборота для каждого цилиндра.
| Тип клапана | Номинальный зазор (холодный) | Допустимый диапазон |
|---|---|---|
| Впускной | 0.40 мм | 0.35 – 0.45 мм |
| Выпускной | 0.60 мм | 0.55 – 0.65 мм |

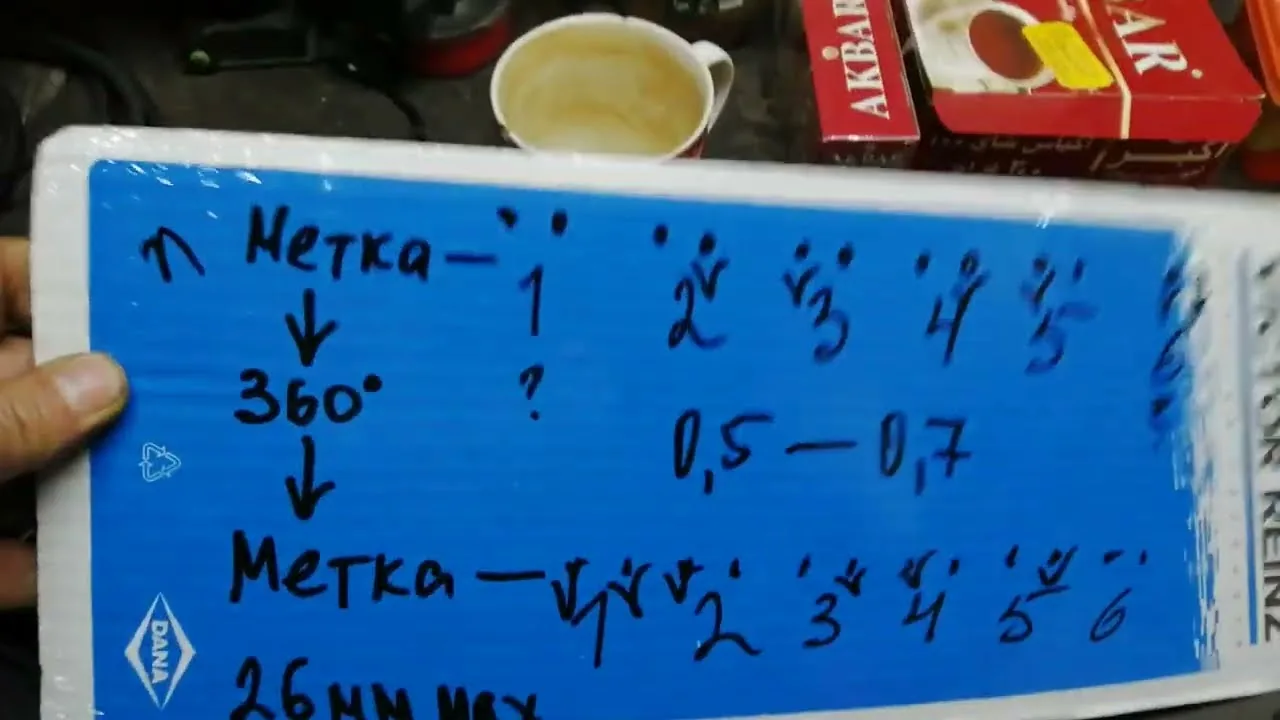

Для упрощения процесса регулировки используется специальная схема, показывающая, какие цилиндры готовы к настройке в зависимости от положения маховика. На картере маховика имеются метки, соответствующие градусам поворота или номерам цилиндров. При совмещении метки «ВМТ» (Верхняя Мертвая Точка) для первого цилиндра можно регулировать оба клапана, а в других цилиндрах — только те, которые находятся в такте сжатия или перекрытия, в зависимости от выбранной методики.
| Параметр | Значение | Примечание |
|---|---|---|
| Зазор впускных клапанов | 0.30 - 0.40 мм | Проверка при холодном двигателе |
| Зазор выпускных клапанов | 0.40 - 0.50 мм | Проверка при холодном двигателе |
| Порядок регулировки | 1-6 (по порядку цилиндров) | Начинать с первого цилиндра |
Интересные факты
Вот несколько интересных фактов о регулировке клапанов на Камаз 5490 с двигателем Mercedes OM457LA:
Технология регулировки: Двигатель OM457LA использует гидравлические толкатели, что значительно упрощает процесс регулировки клапанов. В отличие от механических систем, гидравлические толкатели автоматически компенсируют зазоры, что снижает необходимость в частой регулировке и повышает надежность работы двигателя.
Интервалы обслуживания: Регулировка клапанов на двигателе OM457LA рекомендуется проводить каждые 100 000 км пробега. Это позволяет поддерживать оптимальную работу двигателя и предотвращает износ деталей, что особенно важно для грузовых автомобилей, эксплуатируемых в тяжелых условиях.
Влияние на производительность: Правильная регулировка клапанов непосредственно влияет на мощность и экономичность двигателя. Неправильный зазор может привести к снижению мощности, увеличению расхода топлива и повышенному износу, что делает регулярную проверку и настройку критически важными для поддержания эффективности работы Камаза 5490.
Пошаговый процесс регулировки клапанов

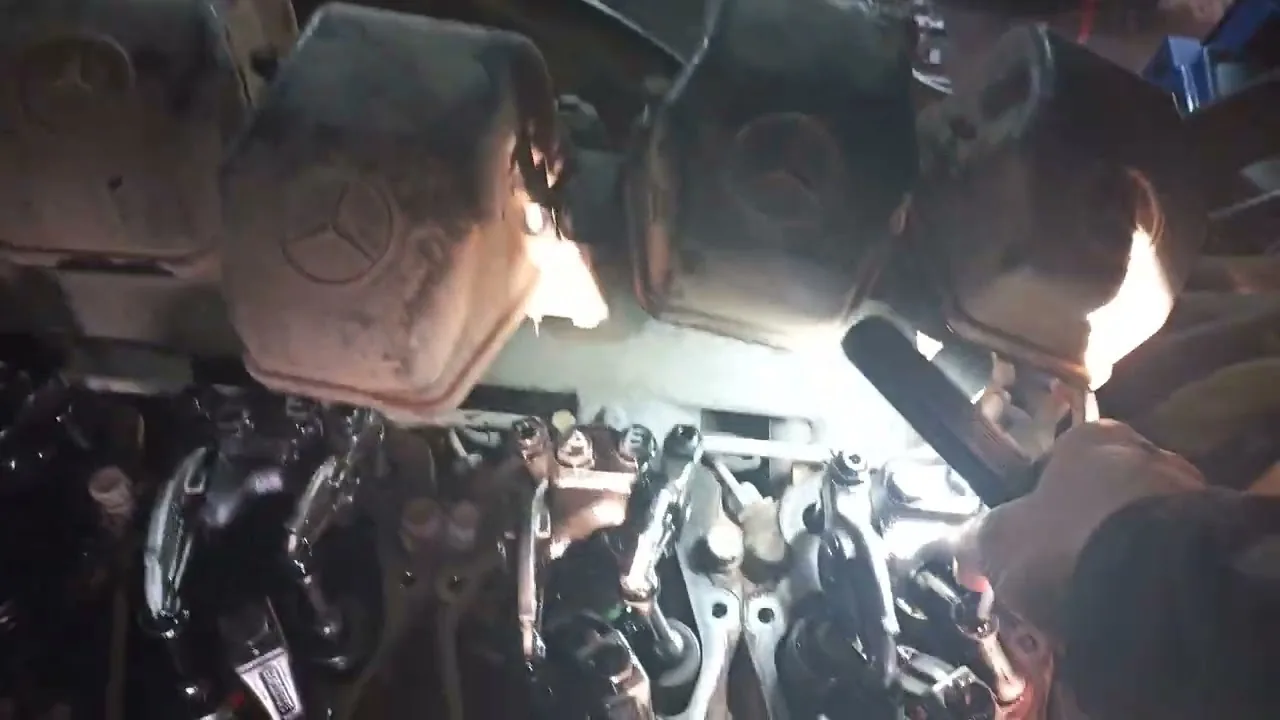

Процесс настройки начинается с установки первого цилиндра в верхнюю мертвую точку (ВМТ) на такте сжатия. Для этого нужно вращать двигатель по часовой стрелке (если смотреть со стороны шкива), пока контрольная метка на маховике не совпадет с отметкой «0» или «ВМТ» в смотровом окне картера. Важно удостовериться, что клапаны первого цилиндра закрыты (коромысла свободно движутся), что подтверждает, что цилиндр находится в такте сжатия, а не в такте выпуска.

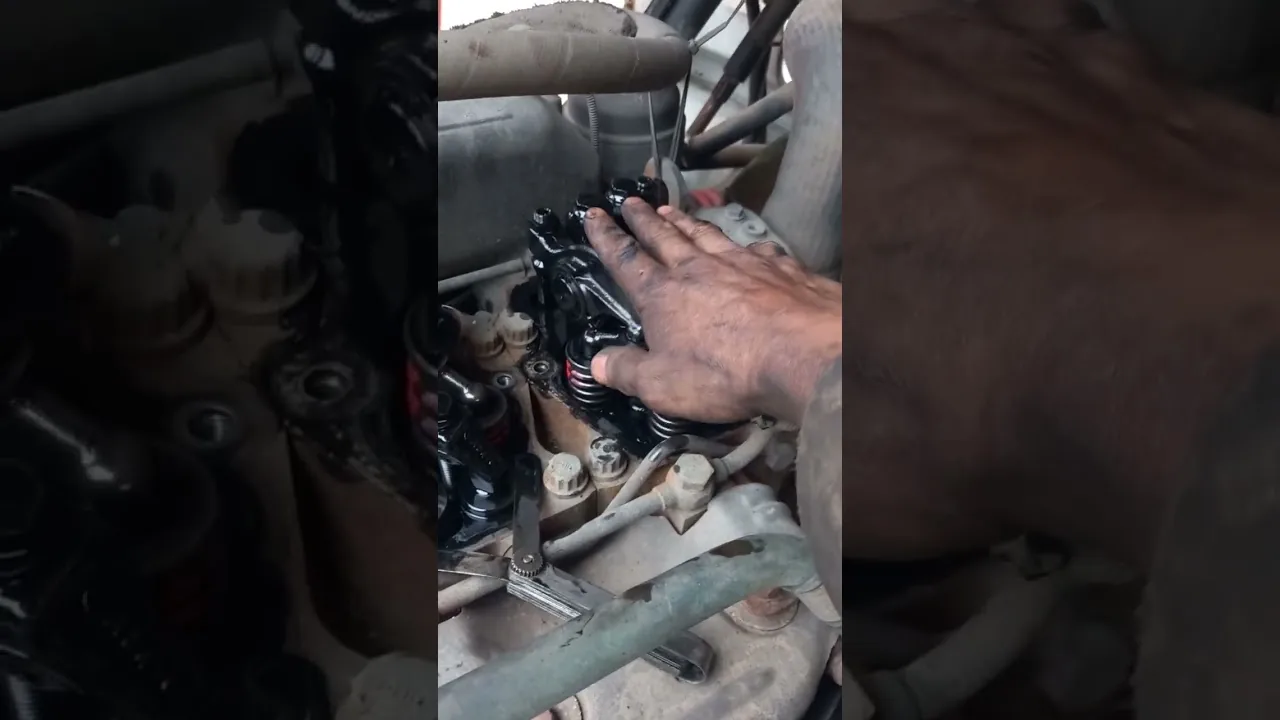

После фиксации положения вала можно измерить зазоры с помощью щупа между штоком клапана и коромыслом. Щуп должен входить с небольшим усилием, ощущаемым пальцами. Если зазор не соответствует нормам, необходимо ослабить контргайку регулировочного винта, отрегулировать винт до достижения нужного зазора и затянуть контргайку, удерживая винт от проворачивания. Момент затяжки контргайки должен составлять 40-50 Нм, но главное — не нарушить установленный зазор при фиксации.
Существует метод регулировки по схеме «перекрытия клапанов», который позволяет сократить количество оборотов двигателя. Установив первый цилиндр в ВМТ, регулируют клапаны не только первого, но и других цилиндров согласно специальной таблице. Например, при ВМТ первого цилиндра часто можно регулировать клапаны 1-го, 2-го, 4-го и 5-го цилиндров (в зависимости от модификации распредвала и используемой технологии). После регулировки доступных клапанов вал проворачивается на 360 градусов (один полный оборот), и процесс повторяется для остальных цилиндров.
Особое внимание следует уделить затяжке болтов, крепящих коромысла, если они были сняты. Болты коромысел на двигателе OM457 часто требуют замены при повторной установке, так как работают на пределе прочности. Момент затяжки болтов оси коромысел составляет 110 Нм + 90 градусов (довернуть на четверть оборота). Нарушение этой технологии может привести к обрыву болта и падению коромысла в цилиндр.
| Операция | Момент затяжки (Нм) | Дополнительные действия |
|---|---|---|
| Контргайка регулировочная | 45 Нм | Фиксация винта |
| Болт оси коромысел | 110 Нм + 90° | Замена болта обязательна |
Типичные ошибки и диагностика неисправностей
Хотя операция может показаться простой, механики часто совершают ошибки, которые могут свести на нет все усилия или привести к новым проблемам. Одной из распространенных ошибок является регулировка на «горячем» двигателе. При нагреве металл головки блока и штанг расширяется, и зазор, установленный «на глаз» или с помощью щупа в горячем состоянии, после остывания станет слишком большим. Это вызовет шум и ударные нагрузки. Всегда дожидайтесь полного остывания двигателя.
Еще одной частой ошибкой является использование изношенных или слишком толстых щупов. Например, если вместо щупа толщиной 0.40 мм используется 0.45 мм, это создаст избыточный зазор. В результате клапан будет открываться позже и закрываться раньше, что сократит время наполнения цилиндра или выпуска газов. Это приведет к потере мощности двигателя, а клапанная группа будет подвергаться повышенным ударным нагрузкам при закрытии.
⚠️ Важно: Не прикладывайте чрезмерных усилий при вставке щупа. Он должен легко скользить с небольшим сопротивлением. Если щуп входит туго или требует значительных усилий, это означает, что зазор меньше номинального, что может быть опасно для выпускных клапанов.
Ниже представлен список типичных ошибок, которые могут возникнуть при обслуживании ГРМ двигателя OM457:
- Чрезмерное усилие при затяжке контргайки — это может изменить установленный зазор во время фиксации. Рекомендуется использовать два ключа или специальный инструмент, контролируя положение винта.
- Регулировка без предварительной очистки поверхности — попадание пыли или стружки под регулировочный винт или в гнездо клапана может вызвать стук и ускоренный износ. Перед началом работ обязательно продуйте сжатым воздухом область вокруг клапанов.
- Игнорирование состояния коромысел — если на рабочей поверхности коромысла или торце клапана есть износ (ямка), регулировка зазора не даст результата. Механический износ деталей требует их замены, а не регулировки.
- Неправильное определение ВМТ — путаница между ВМТ сжатия и ВМТ выпуска может привести к тому, что регулируются не те клапаны. В ВМТ сжатия оба клапана закрыты, и коромысла находятся в свободном состоянии, в то время как в ВМТ выпуска один из клапанов открыт.
После завершения регулировки и сборки важно запустить двигатель и внимательно прослушать его работу. В первые секунды после запуска масляное давление еще не установилось, поэтому возможен кратковременный шум. Если стук сохраняется после прогрева и установления давления масла, процедуру следует повторить, уделив внимание поиску цилиндра с неправильным зазором. Для локализации источника шума можно использовать стетоскоп или длинную отвертку, прикладывая ухо к рукоятке.
Эксплуатация после регулировки и контроль
Завершение работ включает проверку герметичности клапанной крышки и отсутствие утечек масла. После установки крышки и затяжки болтов (рекомендуемый момент затяжки — 10 Нм плюс 90 градусов для болтов крышки, однако это может варьироваться в зависимости от материала крышки — алюминий или пластик) необходимо запустить двигатель и дать ему поработать на холостом ходу. Визуальный осмотр края крышки поможет выявить возможные утечки.
В процессе эксплуатации водителю следует внимательно следить за работой двигателя. Если появляется цокающий звук, усиливающийся при прогреве, это может указывать на увеличение зазора. Если двигатель начинает «троить» или теряет мощность, а из выхлопной трубы идет черный дым, это может свидетельствовать о снижении зазора и плохом прилегании клапана, что приводит к прорыву газов и снижению компрессии.
Регулярная проверка состояния двигателя Mercedes OM457LA на тягаче Камаз 5490 способствует увеличению его ресурса до капитального ремонта. Правильная регулировка клапанов обеспечивает стабильную компрессию, оптимальный расход топлива и низкий уровень токсичности выхлопных газов. Игнорирование этой процедуры может привести к дорогостоящему ремонту головки блока, поэтому своевременная диагностика и настройка являются разумными и экономически выгодными мерами.
Соблюдение всех технологических инструкций и использование проверенного инструмента обеспечивает надежную работу газораспределительного механизма.
Частота и сроки регулировки клапанов
Регулировка клапанов является важной процедурой технического обслуживания двигателя Mercedes OM457LA, установленного на грузовиках Камаз 5490. Правильная настройка зазоров между клапанами и толкателями обеспечивает оптимальную работу двигателя, его мощность и экономичность. Частота и сроки регулировки клапанов зависят от условий эксплуатации автомобиля, а также от рекомендаций производителя.
Согласно технической документации, регулировка клапанов на двигателе OM457LA должна проводиться каждые 30 000 километров пробега или один раз в год, в зависимости от того, что наступит раньше. Однако в условиях тяжелой эксплуатации, таких как частые поездки по бездорожью или работа в высоких температурах, рекомендуется проводить эту процедуру чаще, например, каждые 15 000 километров.
Важно также учитывать, что при каждом техническом обслуживании, особенно при замене масла или фильтров, стоит проверять состояние клапанов и зазоры между ними. Если двигатель начинает работать с повышенным шумом или теряет мощность, это может быть признаком того, что регулировка клапанов требуется незамедлительно.
Регулировка клапанов включает в себя несколько этапов, таких как снятие крышки клапанов, проверка зазоров с помощью щупов и, при необходимости, корректировка зазоров с помощью регулировочных шайб. Неправильная регулировка может привести к серьезным повреждениям двигателя, поэтому важно следовать инструкциям производителя и использовать качественные инструменты.
Таким образом, регулярная проверка и корректировка зазоров клапанов на двигателе Mercedes OM457LA не только продлевает срок службы двигателя, но и способствует его эффективной работе, что в конечном итоге сказывается на экономии топлива и надежности автомобиля в целом.
Советы по выбору масла и его замене
Выбор масла для двигателя Mercedes OM457LA, установленного на Камаз 5490, является важным аспектом, который напрямую влияет на его производительность и долговечность. Правильное масло обеспечивает надежную смазку всех движущихся частей, способствует эффективному отведению тепла и предотвращает образование отложений. Рассмотрим основные рекомендации по выбору и замене масла.
1. Тип масла: Для двигателя OM457LA рекомендуется использовать синтетическое или полусинтетическое масло, соответствующее стандарту API (American Petroleum Institute) не ниже уровня CI-4. Синтетические масла обеспечивают лучшую защиту при высоких температурах и более стабильные характеристики в условиях низких температур.
2. Вязкость масла: Вязкость масла должна соответствовать условиям эксплуатации. Для OM457LA обычно рекомендуются масла с вязкостью 10W-40 или 15W-40. При выборе вязкости стоит учитывать климатические условия, в которых будет эксплуатироваться автомобиль. В холодных регионах лучше использовать масла с низкой вязкостью, чтобы обеспечить легкий запуск двигателя.
3. Замена масла: Регулярная замена масла – ключевой момент в обслуживании двигателя. Рекомендуется менять масло каждые 10 000 - 15 000 км пробега или раз в год, в зависимости от того, что наступит раньше. При тяжелых условиях эксплуатации, таких как частые перегрузки или работа в пыльных условиях, интервал замены следует сократить до 7 500 км.
4. Фильтр: При каждой замене масла обязательно заменяйте масляный фильтр. Это поможет избежать загрязнения нового масла и обеспечит его эффективную работу. Используйте только оригинальные или качественные аналоги фильтров, чтобы гарантировать надежную фильтрацию.
5. Проверка уровня масла: Регулярно проверяйте уровень масла в двигателе. Это можно сделать с помощью щупа, который находится в моторном отсеке. Уровень масла должен находиться между отметками «MIN» и «MAX». Если уровень масла ниже минимального, необходимо долить масло соответствующего типа.
6. Утилизация отработанного масла: Не забывайте о правильной утилизации отработанного масла. Оно не должно попадать в окружающую среду, поэтому сдавайте его в специальные пункты приема или сервисные центры, которые занимаются утилизацией.
Следуя этим рекомендациям, вы сможете обеспечить надежную работу двигателя Mercedes OM457LA, что в свою очередь продлит срок службы вашего Камаза 5490 и снизит вероятность возникновения серьезных поломок.
Рекомендации по обслуживанию двигателя после регулировки
После завершения регулировки клапанов двигателя Mercedes OM457LA, установленного на Камаз 5490, важно уделить внимание нескольким ключевым аспектам обслуживания, чтобы обеспечить надежную и долговечную работу двигателя. Ниже представлены рекомендации, которые помогут поддерживать двигатель в оптимальном состоянии.
1. Проверка уровня масла: После регулировки клапанов рекомендуется проверить уровень моторного масла. При необходимости долейте масло до рекомендованного уровня. Это поможет избежать недостатка смазки, что может привести к преждевременному износу деталей двигателя.
2. Замена масла и фильтра: Если регулировка клапанов проводилась после длительного пробега, стоит рассмотреть возможность замены масла и масляного фильтра. Свежая смазка обеспечит лучшую защиту двигателя и поможет удалить возможные загрязнения, которые могли накопиться в процессе эксплуатации.
3. Проверка системы охлаждения: Убедитесь, что система охлаждения работает эффективно. Проверьте уровень охлаждающей жидкости и состояние радиатора. Нагрев двигателя может негативно сказаться на его работе, особенно после регулировки клапанов, когда детали могут быть более чувствительными к перегреву.
4. Осмотр на наличие утечек: После завершения работы стоит внимательно осмотреть двигатель на предмет утечек масла или охлаждающей жидкости. Утечки могут указывать на проблемы с уплотнениями или прокладками, которые необходимо устранить для предотвращения серьезных поломок.
5. Пробный запуск: После всех проверок и обслуживания рекомендуется провести пробный запуск двигателя. Обратите внимание на его работу: двигатель должен запускаться без проблем, работать ровно и без посторонних шумов. Если вы заметили какие-либо аномалии, стоит повторно проверить регулировку клапанов и другие системы двигателя.
6. Регулярный мониторинг: После регулировки клапанов важно регулярно следить за состоянием двигателя. Проводите плановые проверки, обращая внимание на уровень масла, состояние фильтров и общую работу двигателя. Это поможет выявить возможные проблемы на ранних стадиях и избежать серьезных поломок.
7. Соблюдение графика обслуживания: Следуйте рекомендациям производителя по обслуживанию и замене расходных материалов. Регулярное техническое обслуживание, включая регулировку клапанов, поможет поддерживать двигатель в хорошем состоянии и продлить его срок службы.
Следуя этим рекомендациям, вы сможете обеспечить надежную и эффективную работу двигателя Mercedes OM457LA, установленного на вашем Камазе 5490, что в свою очередь положительно скажется на общей производительности и экономичности автомобиля.
