Регулировка клапанов двигателя КАМАЗ 740 — важная процедура, которая обеспечивает правильную работу двигателя и его долговечность. Неправильные тепловые зазоры могут привести к снижению мощности, увеличению расхода топлива и преждевременному износу деталей. В данной статье мы предлагаем полную инструкцию по регулировке клапанов, включая таблицы норм, порядок выполнения работ, а также типичные ошибки и профессиональные советы, что позволит вам самостоятельно и качественно выполнить эту задачу.
Подготовка рабочего места и диагностика состояния ГРМ
Перед регулировкой убедитесь, что двигатель остыл до температуры окружающей среды. Зазоры следует измерять только на «холодном» двигателе.
Рабочая зона должна быть хорошо освещена, так как визуальный контроль положения поршней и меток осуществляется через смотровые отверстия в маховике или по шкивам коленчатого вала.
Первым шагом снимите все препятствующие элементы: демонтируйте крышку головки блока цилиндров, отсоедините трубки подачи масла, а при необходимости снимите интеркулер для обеспечения свободного доступа к коромыслам.
Крайне важно проверить состояние коромысел, осей и штанг. Износ на концах штанг или втулках коромысел сделает регулировку неэффективной.
Если на торцах клапанов есть глубокие царапины или задиры, регулировочный винт не сможет обеспечить необходимый зазор, и потребуется провести дефектовку головки блока.
Необходимый инструмент и расходные материалы
Для успешного выполнения работы вам понадобятся щупы, ключи для откручивания контргаек (чаще всего 14 или 17 мм), специальный инструмент для поворота коленчатого вала и динамометрический ключ для правильной затяжки контргаек.
Рекомендуется заранее подготовить чистую тряпку для протирки поверхностей и новую прокладку для крышки клапанов, так как старая прокладка часто теряет герметичность после снятия.
⚠️ Важно: Использование изношенных или деформированных щупов может привести к неправильной установке зазора, что, в свою очередь, может вызвать стук клапанов или их прогорание.
Отсутствие динамометрического ключа может привести к недостаточной затяжке контргайки, что вызовет самопроизвольное изменение зазора в процессе работы двигателя.
В некоторых случаях, особенно на двигателях с большим пробегом, может потребоваться замена регулировочных винтов, если их резьбовая часть повреждена.
| Этап регулировки | Описание действий | Необходимые инструменты |
|---|---|---|
| Подготовка | Снять крышку клапанов, очистить поверхность | Гаечный ключ, отвертка, очиститель |
| Проверка зазоров | Измерить зазоры между клапанами и коромыслами | Щупы, микрометр |
| Регулировка | Отрегулировать зазоры с помощью регулировочных шайб | Регулировочные шайбы, ключи для затяжки |
Интересные факты
Вот несколько интересных фактов о регулировке клапанов двигателя КАМАЗ 740:
Точность регулировки: Правильная регулировка клапанов критически важна для работы двигателя. Неправильный зазор может привести к ухудшению компрессии, увеличению расхода топлива и даже к повреждению двигателя. Поэтому многие владельцы КАМАЗа предпочитают выполнять эту процедуру самостоятельно, чтобы быть уверенными в качестве работы.
Инструменты и материалы: Для регулировки клапанов КАМАЗ 740 потребуется минимальный набор инструментов, включая ключи, щупы для измерения зазоров и отвертки. Однако важно также иметь под рукой сервисную документацию, чтобы знать точные значения зазоров для каждого клапана, так как они могут различаться.
Периодичность регулировки: Регулировка клапанов рекомендуется проводить каждые 10-15 тысяч километров пробега или после определенного времени эксплуатации. Это связано с тем, что со временем детали двигателя изнашиваются, и зазоры могут изменяться, что влияет на эффективность работы двигателя и его долговечность.
Эти факты подчеркивают важность и нюансы процесса регулировки клапанов, что может быть полезно для владельцев КАМАЗа, желающих поддерживать свой автомобиль в хорошем состоянии.

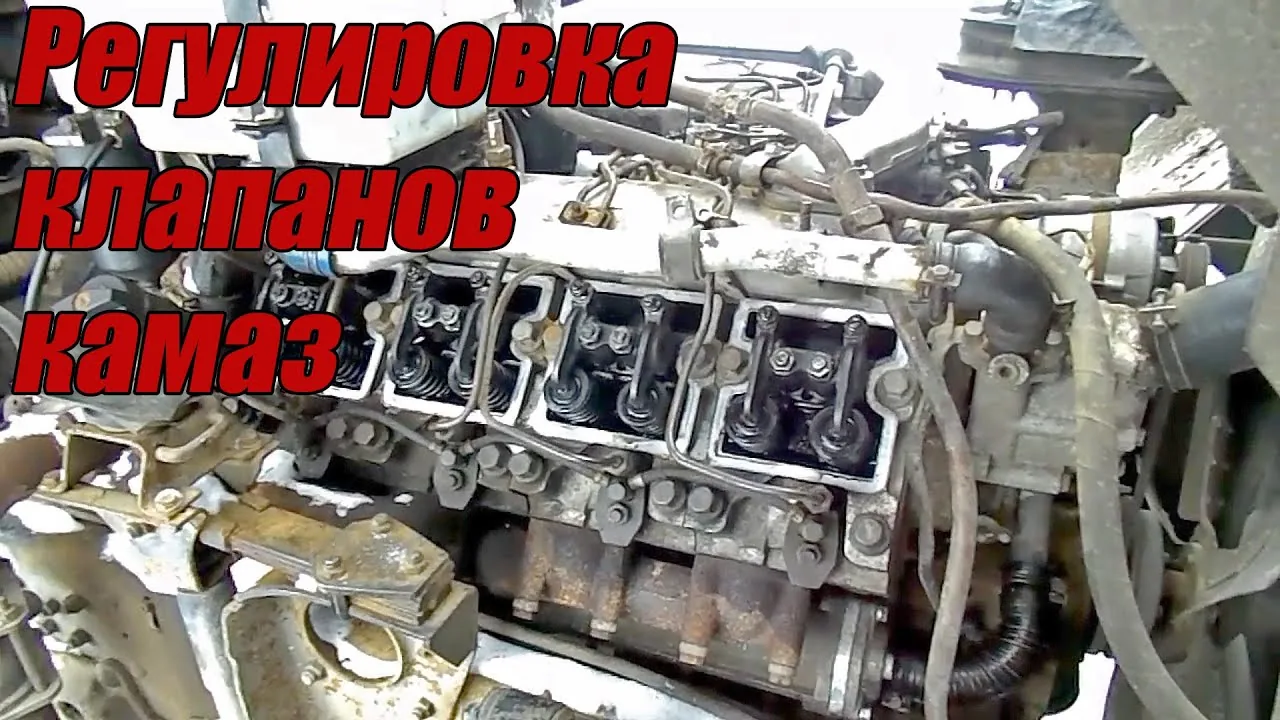

Технология регулировки тепловых зазоров на КАМАЗ 740
Настройка двигателя выполняется по определенному алгоритму, который зависит от типа двигателя и конструкции распределительного вала.
Главная цель — установить поршень регулируемого цилиндра в верхнюю мертвую точку (ВМТ) на этапе сжатия, когда оба клапана закрыты.
На двигателях КАМАЗ 740 используется метод регулировки, который может быть попарным или последовательным. Это позволяет сократить количество необходимых оборотов коленчатого вала.
Перед началом работ необходимо снять крышки люков на картере маховика или воспользоваться метками на шкиве коленчатого вала для правильной ориентации.
Поворот двигателя должен осуществляться только по часовой стрелке, чтобы избежать нарушения фаз газораспределения и повреждения механизма привода.
Порядок регулировки для двигателей с рядной ТНВД
На традиционных моделях двигателя 740.10, 740.30 и других с механическим насосом высокого давления используется схема регулировки зазоров попарно.
Сначала необходимо установить первый цилиндр в верхнюю мертвую точку (ВМТ) сжатия, когда оба клапана закрыты, а метка на маховике совпадает с риской на картере.
В этом положении выполняется регулировка зазоров в первом цилиндре (впускной и выпускной), а также впускного клапана второго цилиндра и выпускного клапана четвертого цилиндра.
Затем коленчатый вал поворачивается на 180 градусов (половина оборота), и процесс повторяется для следующей пары цилиндров в порядке 1-5-4-2-6-3-7-8.
При затягивании контргайки зазор может измениться, поэтому после фиксации винта важно повторно проверить значение с помощью щупа.
Если щуп не проходит или проходит слишком туго, процедуру следует повторить для достижения требуемого значения.
Особенности настройки двигателей с Common Rail и Евро-4
Современные двигатели, такие как 740.70-74 и 740.73, оснащенные системой Common Rail, могут иметь различные конструкции привода газораспределительного механизма.
В некоторых моделях используются фазовращатели или измененные профили кулачков, что требует точного соблюдения углов вращения коленчатого вала.
Метод измерения зазора остается прежним, но рекомендуется применять щупы с высокой точностью (0,01 мм).
Для двигателей стандартов Евро-4 и Евро-5 крайне важно избегать загрязнений в области форсунок и рампы при демонтаже компонентов.
Иногда для доступа к клапанам на современных моторах необходимо снимать дополнительные датчики положения распредвала.
После завершения работ с такими двигателями может потребоваться адаптация системы с помощью диагностического сканера, хотя механическая регулировка обычно проходит без этого.
Нормативные значения зазоров и табличные данные
Точность настройки зависит от соблюдения заводских норм, которые могут различаться в зависимости от экологического класса и года выпуска двигателя.
Использование усредненных значений недопустимо, так как тепловое расширение материалов у разных модификаций головок блока может существенно отличаться.
Ниже приведены данные для основных серий двигателей, которые чаще всего встречаются в эксплуатации.
Важно помнить, что для впускных и выпускных клапанов устанавливаются разные значения зазоров из-за различий в температуре нагрева.
| Модификация двигателя | Впускные клапаны (мм) | Выпускные клапаны (мм) |
|---|---|---|
| КАМАЗ 740.10, 740.20 (Евро-0/1) | 0,30 – 0,35 | 0,35 – 0,40 |
| КАМАЗ 740.30, 740.50 (Евро-2/3) | 0,25 – 0,30 | 0,35 – 0,40 |
| КАМАЗ 740.70 (Евро-4) | 0,25 – 0,30 | 0,35 – 0,40 |
Как видно из таблицы, зазоры на впуске у более современных двигателей уменьшились. Это связано с улучшением материалов и изменением тепловых режимов.
Выпускные клапаны всегда имеют больший зазор, так как они подвергаются воздействию раскаленных отработанных газов.
Если в технической документации конкретного автомобиля указаны другие значения, следует отдавать предпочтение данным, предоставленным заводом-изготовителем.
Сравнение методов регулировки: холодный и горячий двигатель
Существует мнение, что регулировку можно выполнять на прогретом двигателе, однако в этом случае нужно учитывать тепловое расширение.
Заводская инструкция рекомендует проводить эти работы на холодном двигателе (при температуре 20-30°C), так как в условиях гаража сложно точно рассчитать необходимые поправки.
Регулировка «на горячую» может привести к уменьшению зазоров до критического уровня после остывания, что вызовет неплотное закрытие клапанов и их прогар.
Попытки сэкономить время, не дожидаясь остывания двигателя, часто заканчиваются необходимостью повторного ремонта в ближайшее время.
Опытные механики планируют работы по газораспределительному механизму так, чтобы двигатель успел остыть естественным образом.
Типичные ошибки и контроль качества выполненных работ
Даже при наличии подробной инструкции новички часто совершают ошибки, которые могут свести на нет все усилия или привести к поломкам.
Одной из распространенных проблем является неверное определение такта сжатия, когда регулировка осуществляется при открытых клапанах.
В такой ситуации поршень не находится в верхней мертвой точке (ВМТ), и положение коромысел не соответствует необходимым условиям для настройки.
Также часто наблюдается недостаточная затяжка контргаек, что может привести к изменению зазора после первого запуска двигателя.
Использование загрязненных инструментов или попадание абразивных частиц в область регулировочных винтов ускоряет износ пары трения.
- Регулировка без снятия нагрузки с коромысла — если штанга установлена неправильно или есть перекос, зазор будет измерен неверно; важно убедиться, что механизм собран корректно.
- Сильный зажим щупа — попытка протолкнуть щуп с усилием может исказить показания; щуп должен свободно скользить с минимальным сопротивлением.
- Игнорирование люфтов в коромыслах — если ось коромысел изношена, регулировка не даст стабильного результата; потребуется замена изношенных компонентов.
- Нарушение порядка работы цилиндров — пропуск цилиндра или неправильный поворот вала приведет к тому, что некоторые клапаны останутся нерегулируемыми.
После завершения регулировки всех цилиндров необходимо несколько раз провернуть коленчатый вал и повторно проверить зазоры.
Это позволит убедиться в стабильности настроек и отсутствии самопроизвольных изменений параметров.
Заключительным этапом является запуск двигателя: в первые секунды возможен кратковременный стук из-за стекания масла, но он должен быстро прекратиться.
⚠️ Внимание: Появление громкого металлического стука сразу после запуска указывает на слишком большие зазоры или отсутствие масла в системе смазки ГРМ.
Если стук сохраняется после прогрева, процедуру следует повторить, уделив особое внимание правильности установки ВМТ.
Качественно выполненная регулировка обеспечивает стабильную работу двигателя на всех режимах и отсутствие дымления.
Финальная проверка и эксплуатационные рекомендации
Завершение работ включает установку всех ранее снятых компонентов в обратном порядке и проверку герметичности соединений.
Особое внимание уделите монтажу крышки клапанов: новая прокладка должна быть установлена ровно, без перекосов и заломов.
Затяжка болтов крышки выполняется по диагонали с соблюдением рекомендованного момента, чтобы избежать выдавливания масла.
После завершения сборки рекомендуется запустить двигатель и визуально проверить область крышки на наличие подтеканий.
Первый пробег после регулировки следует осуществлять в щадящем режиме, внимательно прислушиваясь к работе двигателя на различных оборотах.
- Проверьте уровень масла после выполнения работ, так как часть его могла вытечь при снятии крышки.
- Убедитесь, что воздушный фильтр установлен надежно, чтобы избежать подсоса нефильтрованного воздуха.
- Запишите дату и пробег регулировки в бортовом журнале для планирования следующего технического обслуживания.
- Если заметили быстрое загрязнение масла металлической стружкой, повторите диагностику газораспределительного механизма.
Регулярный контроль теплового зазора значительно увеличивает срок службы двигателя КАМАЗ 740 на сотни тысяч километров.
Соблюдение технологии и использование качественного инструмента обеспечивают надежность силового агрегата в любых условиях эксплуатации.
Своевременное обслуживание обходится гораздо дешевле, чем замена прогоревших клапанов или ремонт головки блока.
Подбор и замена комплектующих при необходимости
При регулировке клапанов двигателя КАМАЗ 740 может возникнуть необходимость в замене некоторых комплектующих. Это может быть связано с износом деталей или их повреждением. Важно знать, какие элементы могут потребовать замены и как правильно выбрать новые комплектующие.
Первым делом стоит обратить внимание на клапаны. Если они имеют видимые повреждения, такие как трещины или значительные следы износа, их необходимо заменить. При выборе новых клапанов следует учитывать их материал и размеры, чтобы они соответствовали оригинальным спецификациям. Рекомендуется использовать детали от проверенных производителей, чтобы избежать проблем с качеством.
Следующим важным элементом являются сальники клапанов. Они обеспечивают герметичность и предотвращают утечку масла в камеру сгорания. Если сальники изношены, это может привести к повышенному расходу масла и ухудшению работы двигателя. При замене сальников важно правильно подобрать их по размеру и типу, чтобы обеспечить надежную герметизацию.
Также стоит проверить пружины клапанов. Если они потеряли свою упругость или имеют видимые повреждения, их следует заменить. Пружины должны соответствовать оригинальным характеристикам, чтобы обеспечить правильное функционирование клапанов. При установке новых пружин необходимо следить за их правильной ориентацией и натяжением.
Не забудьте про регулировочные шайбы. Если они изношены или имеют неправильную толщину, это может привести к неправильной регулировке зазоров. При выборе шайб важно учитывать их диаметр и толщину, чтобы обеспечить точную регулировку клапанов.
При замене комплектующих рекомендуется использовать оригинальные запчасти или качественные аналоги, чтобы избежать проблем с совместимостью и надежностью. Также стоит обратить внимание на наличие всех необходимых инструментов и расходных материалов, таких как герметики и смазки, которые могут понадобиться в процессе работы.
В заключение, правильный подбор и замена комплектующих при регулировке клапанов двигателя КАМАЗ 740 являются важными этапами, которые помогут обеспечить надежную и долговечную работу двигателя. Не стоит экономить на качестве деталей, так как это может негативно сказаться на общей производительности и сроке службы автомобиля.
Проверка состояния клапанов и седел
Перед началом регулировки клапанов двигателя КАМАЗ 740 необходимо тщательно проверить их состояние, а также состояние седел. Это позволит избежать дальнейших проблем с работой двигателя и обеспечит его надежную эксплуатацию.
Первым шагом в проверке состояния клапанов является их визуальный осмотр. Необходимо обратить внимание на наличие следов износа, трещин или других повреждений на поверхности клапанов. Если клапан имеет заметные дефекты, его следует заменить. Также стоит проверить, нет ли на клапанах нагара, который может ухудшить герметичность и привести к перегреву.
Далее следует проверить седла клапанов. Для этого необходимо снять головку блока цилиндров. Осмотр седел должен включать проверку на наличие выработки, трещин и других повреждений. Седла должны быть ровными и гладкими. Если на седлах имеются глубокие выработки или другие дефекты, их необходимо обработать с помощью специального инструмента или заменить.
После визуального осмотра клапанов и седел рекомендуется провести проверку их герметичности. Для этого можно использовать метод, основанный на подаче сжатого воздуха в цилиндры. Закрыв клапаны, подайте воздух в цилиндр через свечное отверстие. Если воздух будет выходить через впускной или выпускной коллектор, это указывает на плохую герметичность клапанов. В этом случае потребуется их замена или шлифовка седел.
Также стоит проверить пружины клапанов. Они должны быть в хорошем состоянии, без видимых повреждений и деформаций. Измерьте их длину и сравните с заводскими характеристиками. Если пружины изношены или не соответствуют стандартам, их следует заменить.
Не забывайте о необходимости проверки зазоров между клапанами и коромыслами. Неправильные зазоры могут привести к неправильной работе двигателя, поэтому их следует измерить и при необходимости отрегулировать.
В заключение, проверка состояния клапанов и седел – это важный этап перед регулировкой. Он позволяет выявить возможные проблемы и предотвратить серьезные неисправности в будущем. Регулярный осмотр и обслуживание клапанов помогут поддерживать двигатель КАМАЗ 740 в хорошем состоянии и обеспечат его долгую и надежную работу.
Советы по профилактическому обслуживанию ГРМ
Профилактическое обслуживание газораспределительного механизма (ГРМ) является важной частью ухода за двигателем КАМАЗ 740. Правильная настройка и регулярная проверка состояния клапанов помогут избежать серьезных поломок и продлить срок службы двигателя. Вот несколько советов, которые помогут вам в этом процессе.
1. Регулярная проверка зазоров клапанов
Зазоры между клапанами и толкателями должны проверяться регулярно, так как они могут изменяться в процессе эксплуатации. Рекомендуется проводить проверку каждые 10 000 - 15 000 километров пробега. Для этого вам понадобятся щупы для измерения зазоров и набор инструментов для снятия крышки ГРМ.
2. Замена масла и фильтров
Качественное масло и чистые фильтры способствуют нормальной работе ГРМ. Меняйте масло и фильтры согласно рекомендациям производителя, чтобы избежать износа деталей и образования отложений, которые могут повлиять на работу клапанов.
3. Проверка натяжения цепи ГРМ
Натяжение цепи ГРМ также играет важную роль в работе клапанов. Слишком слабая или слишком сильная натяжка может привести к неправильной работе клапанов. Регулярно проверяйте натяжение цепи и при необходимости производите ее регулировку или замену.
4. Осмотр на наличие повреждений
При каждом обслуживании двигателя стоит осматривать детали ГРМ на наличие трещин, износа или других повреждений. Особое внимание уделяйте шестерням, цепям и направляющим. Если вы заметили какие-либо дефекты, замените поврежденные детали как можно скорее.
5. Использование качественных запчастей
При замене деталей ГРМ всегда используйте оригинальные или качественные аналоги. Это поможет избежать проблем с совместимостью и обеспечит надежную работу двигателя.
6. Своевременная диагностика
Если вы заметили посторонние звуки, ухудшение работы двигателя или другие аномалии, не откладывайте диагностику. Обратитесь к специалистам или используйте диагностическое оборудование для выявления проблем с ГРМ.
Следуя этим советам, вы сможете поддерживать газораспределительный механизм вашего двигателя КАМАЗ 740 в хорошем состоянии, что в свою очередь обеспечит надежную и долгую работу автомобиля.
