Реле-регулятор Урал 4320 является ключевым элементом в системе электроснабжения мотоцикла, обеспечивая стабильное напряжение и защиту аккумулятора от перезарядки. В данной статье мы подробно рассмотрим процесс диагностики и настройки этого устройства, а также предоставим схемы подключения и таблицы параметров напряжения. Знание о том, как правильно проверять и регулировать реле-регулятор, поможет избежать распространенных неисправностей генератора и продлить срок службы электрооборудования вашего мотоцикла.
Конструктивные особенности и схемы подключения

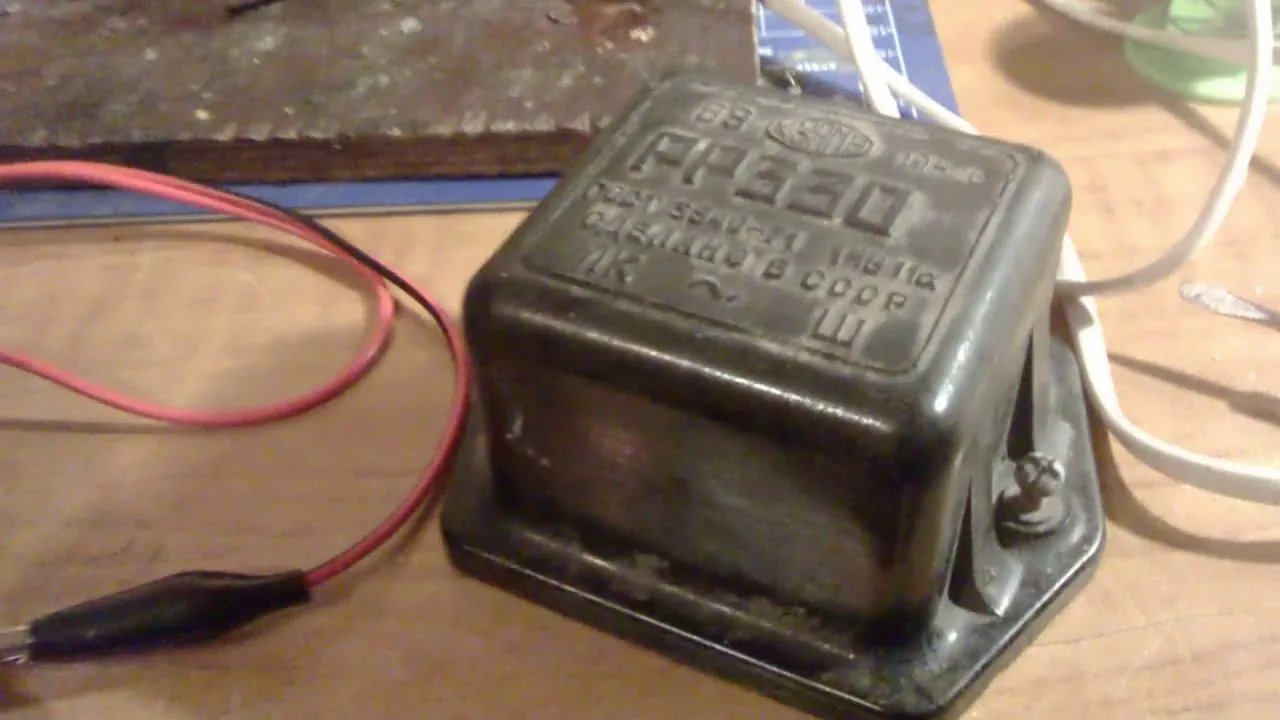

Система электрооборудования автомобилей Урал 4320 работает на основе генератора переменного тока, чаще всего модели Г287 или её современных аналогов с встроенными регуляторами. Главное отличие заключается в типе исполнения: в старых версиях используется внешний двухступенчатый регулятор напряжения, установленный на кронштейне в моторном отсеке, тогда как новые модели оснащены бесконтактными регуляторами, интегрированными в щеточный узел. Внешние регуляторы, такие как Я112А или 121.3702, имеют герметичный корпус с тремя выводами, подключение которых строго регламентировано заводской схемой.
При подключении внешнего реле-регулятора важно соблюдать полярность и назначение клемм, так как ошибка может вывести устройство из строя. Вывод «Б» (или «+») соединяется с плюсовой клеммой аккумулятора через замок зажигания или амперметр, вывод «М» (или «-») подключается к массе автомобиля, а вывод «Ш» (или «Щ») идет на щеточный узел генератора. Нарушение порядка подключения, например, подача напряжения на вывод «М», может привести к короткому замыканию и повреждению внутренних компонентов.
Встроенные регуляторы напряжения, устанавливаемые на генераторы типа Г287-Л или Г287-В, конструктивно объединены со щеткодержателем. Это решение уменьшает количество внешних проводов и снижает риск окисления контактов. Однако диагностика таких систем требует более тщательного подхода, так как замена регулятора часто подразумевает снятие генератора или его частичную разборку. Контактные площадки защищены дополнительным герметиком, который нужно аккуратно удалять при обслуживании.
Схема подключения для внешних регуляторов предполагает использование контрольной лампы, которая включается в цепь между выводом «Ш» регулятора и массой при неработающем двигателе. Это позволяет визуально контролировать исправность цепи возбуждения. Если лампа не загорается при включении зажигания, это может указывать на обрыв в цепи или неисправность регулятора. При запуске двигателя лампа должна гаснуть, что свидетельствует о начале выработки тока генератором.
| Тип регулятора | Место установки | Особенности подключения |
|---|---|---|
| Внешний (Я112, 121.3702) | Отдельный кронштейн в кабине или под капотом | Три провода: Плюс, Минус, Щетка |
| Встроенный (Щеткодержатель) | Задняя крышка генератора | Прямой контакт с обмоткой возбуждения |
Диагностика неисправностей и проверка параметров
Первым шагом в выявлении неисправностей системы зарядки является визуальный осмотр и проверка натяжения ремня генератора. Ослабленный ремень может проскальзывать, что снижает напряжение и иногда ошибочно принимается за неисправность реле-регулятора. При правильном натяжении ремня необходимо измерить напряжение на клеммах аккумулятора при работающем двигателе. Нормальные значения должны находиться в пределах 13,5–14,5 Вольт при средних оборотах коленчатого вала.
Для точной диагностики внешнего реле-регулятора потребуется вольтметр и контрольная лампа мощностью не более 5 Вт. Проверка осуществляется путем подключения лампы между выводами «Б» и «Ш» при работающем двигателе. Если напряжение начинает расти и превышает 15 Вольт, это указывает на то, что регулятор не выполняет свою функцию ограничения и нуждается в замене или регулировке. Если на выводе «Ш» отсутствует напряжение при исправном генераторе, это может свидетельствовать о повреждении внутри регулятора.
Для проверки встроенных регуляторов напряжения необходимо измерить напряжение на выходной клемме генератора. Если при увеличении оборотов двигателя напряжение продолжает расти выше допустимого уровня, а лампа в цепи возбуждения светится ярко, это может указывать на пробой полупроводниковых элементов регулятора. В таких случаях единственным надежным решением будет замена щеткодержателя в сборе.
Важно также обратить внимание на состояние контактов и проводов, ведущих к реле-регулятору. Окисление клемм или повреждение изоляции проводов могут создавать дополнительное сопротивление, искажая показания напряжения. Регулятор, получая заниженное напряжение из-за плохого контакта, будет пытаться увеличить ток возбуждения, что может привести к перезаряду аккумулятора. Зачистка контактов и проверка целостности проводов часто позволяют устранить проблему без необходимости замены дорогостоящих компонентов.
| Параметр | Описание | Способы диагностики и настройки |
|---|---|---|
| Напряжение на выходе | Должно быть в пределах 13.5 - 14.5 В | Измерить мультиметром при работающем двигателе |
| Регулировка напряжения | Установка необходимого уровня напряжения | Использовать регулировочный винт на реле |
| Проверка контактов | Отсутствие окисления и повреждений | Визуальный осмотр и очистка контактов |
| Температура работы | Не должна превышать 85°C | Измерить с помощью термометра |
| Проверка цепи зарядки | Наличие постоянного тока в цепи | Проверить с помощью мультиметра |
Интересные факты
Вот несколько интересных фактов о реле-регуляторе на Урале 4320, связанных с его диагностикой и настройкой:
Принцип работы: Реле-регулятор на Урале 4320 отвечает за поддержание стабильного напряжения в электрической системе автомобиля. Оно автоматически регулирует напряжение, поступающее от генератора, в зависимости от нагрузки, что предотвращает перезаряд аккумулятора и повреждение электрических компонентов.
Диагностика неисправностей: Одним из распространенных методов диагностики реле-регулятора является проверка его работы с помощью мультиметра. При этом важно измерить напряжение на выходе реле при различных оборотах двигателя. Нормальное значение должно находиться в пределах 13,5-14,5 В. Если напряжение выходит за эти пределы, это может указывать на неисправность устройства.
Настройка и регулировка: Настройка реле-регулятора может потребовать использования специальных инструментов, таких как вольтметр и отвертка для регулировки. Важно помнить, что неправильная настройка может привести к нестабильной работе электрической системы, поэтому рекомендуется проводить регулировку в условиях, близких к рабочим, с включенными потребителями (фарами, обогревом и т.д.) для более точной настройки.
Регулировка и настройка реле-регулятора
Регулировке подлежат только механические и электронно-механические реле-регуляторы старого типа, такие как 121.3702. Современные бесконтактные регуляторы не имеют элементов для настройки и должны быть заменены при выходе параметров за пределы допустимых значений. Настройка осуществляется изменением расстояния между сердечником и якорем или подгибанием контактной пластины, что влияет на момент размыкания контактов и напряжение отсечки.
Для регулировки необходимо снять крышку регулятора и запустить двигатель. Поворачивая регулировочный винт или подгибая пластину с помощью специального щупа, можно добиться нужного напряжения на клеммах аккумулятора. Этот процесс требует внимательности, так как вибрация работающего двигателя может исказить измерения. Рекомендуется проводить настройку после прогрева двигателя до рабочей температуры, так как сопротивление обмоток зависит от температуры.
| Параметр | Нормативное значение | Метод проверки |
|---|---|---|
| Напряжение отсечки | 13,8 – 14,5 В | Вольтметр на клеммах АКБ |
| Ток утечки | Не более 0,5 мА | Амперметр в разрыве цепи |
Если регулировка не дает желаемого результата и напряжение продолжает колебаться, стоит проверить состояние резисторов внутри корпуса регулятора. Со временем они могут изменять свое сопротивление из-за перегрева или окисления выводов. В некоторых случаях может помочь пропайка контактов или замена резистора на аналогичный с близким номиналом. Однако для грузовиков, работающих в тяжелых условиях, надежнее установить новый узел.
Это не только приводит к разрушению аккумуляторов, но и создает взрывоопасную смесь газов в моторном отсеке. Поэтому после каждой регулировки обязательно следует проводить контрольный замер напряжения при различных режимах работы двигателя.
Замена регулятора напряжения и типичные ошибки
Замена реле-регулятора на Урал 4320 — задача, не требующая особых технических навыков, но важно соблюдать правила безопасности. Перед началом работы обязательно отключите аккумулятор, сняв минусовую клемму. Это предотвратит короткое замыкание, если инструмент случайно коснется токоведущих элементов. Для внешних регуляторов достаточно открутить два болта и отсоединить три провода, предварительно пометив их маркером или запомнив их расположение.
При замене встроенного регулятора (щеткодержателя) доступ к нему может быть затруднен кузовными элементами или воздушным фильтром. В некоторых случаях потребуется частичная разборка генератора. При установке нового устройства рекомендуется обработать контактные поверхности графитной смазкой для улучшения проводимости и защиты от коррозии. Также стоит проверить состояние коллекторных колец ротора: значительный износ или нагар могут привести к быстрому выходу нового регулятора из строя.
После замены регулятора владельцы часто сталкиваются с проблемой, когда система зарядки не функционирует. Это может быть связано с неправильной поляризацией генератора. Если после установки нового регулятора или аккумулятора генератор не возбуждается, необходимо кратковременно подать напряжение от батареи на вывод обмотки возбуждения. Эта процедура, известная как поляризация, восстанавливает остаточный магнетизм в роторе, необходимый для начала генерации тока.
- Игнорирование состояния ремня — попытка регулировать напряжение при ослабленном ремне генератора. Ремень будет проскальзывать, создавая ложное впечатление о неисправности регулятора, тогда как проблема решается простой натяжкой.
- Неверная полярность при подключении — перепутывание проводов при установке внешнего реле-регулятора. Подача «плюса» на вывод «М» (массу) может привести к короткому замыканию и выходу из строя предохранителей или самого устройства.
- Отсутствие заземления корпуса — плохой контакт корпуса генератора или регулятора с массой автомобиля. Это может вызвать неправильную работу регулятора, который «видит» заниженное напряжение и постоянно подает полный ток на обмотку возбуждения.
- Использование некалиброванных приборов — настройка регулятора с помощью недорогого мультиметра с высокой погрешностью. Это может привести к установке неправильного напряжения, что в долгосрочной перспективе повредит аккумуляторам.
Эксплуатация и ресурс системы зарядки
Ресурс реле-регулятора на Урале 4320 зависит от условий эксплуатации и состояния соседних узлов. Вибрация, высокая влажность и резкие перепады температур негативно влияют на электрические компоненты грузовика. Регулярная проверка герметичности корпуса регулятора и состояния уплотнителей проводов может значительно увеличить срок службы устройства. Если вы заметили трещины на корпусе или оплавление изоляции, замену следует произвести незамедлительно, не дожидаясь полного выхода из строя.
В зимний период нагрузка на систему зарядки возрастает из-за работы предпусковых подогревателей и активного использования отопителя в салоне. В это время года рекомендуется проводить внеплановую проверку напряжения в бортовой сети. Если напряжение падает ниже 13 Вольт при работающем двигателе и включенных потребителях, это может свидетельствовать о износе щеток или снижении эффективности регулятора, что требует вмешательства.
Надежная работа реле-регулятора — залог долгого срока службы аккумуляторных батарей и всей электрической системы автомобиля. Своевременное обнаружение даже незначительных отклонений в работе системы зарядки позволяет избежать дорогостоящего ремонта в пути. Поддержание контактов в чистоте, контроль натяжения ремня и периодическая проверка напряжения — достаточные меры для обеспечения надежности электрооборудования Урала 4320.
Чтобы система зарядки оставалась в исправном состоянии, необходимо внимательно относиться к деталям и понимать процессы в электрической цепи. Регулярные проверки и грамотный подход к диагностике позволяют эксплуатировать Урал 4320 без риска неожиданных остановок из-за разряда батарей. Правильно настроенный регулятор напряжения обеспечивает оптимальный режим работы всех электрических потребителей, что гарантирует готовность техники к выполнению задач любой сложности.
Обзор аналогичных моделей и их отличия
Реле-регулятор является важным элементом системы зарядки автомобилей, обеспечивая стабильное напряжение на аккумуляторе. В линейке моделей, используемых на автомобилях Урал, можно выделить несколько аналогичных реле-регуляторов, которые имеют свои особенности и отличия.
Одной из наиболее распространенных моделей является реле-регулятор РР-1, который используется на более ранних версиях автомобилей Урал. Основное отличие этой модели заключается в том, что она имеет менее точные параметры регулировки напряжения, что может привести к перезарядке или недозарядке аккумулятора. В отличие от РР-1, реле-регулятор Урал 4320 обеспечивает более стабильную работу благодаря улучшенной схеме регулирования и более качественным компонентам.
Еще одной моделью, которую стоит упомянуть, является реле-регулятор РР-2. Эта модель была разработана для автомобилей с более мощными генераторами и отличается от Урал 4320 повышенной устойчивостью к перегрузкам. Однако, несмотря на это, РР-2 имеет более сложную схему подключения, что может затруднить его установку и настройку для неподготовленного пользователя.
Сравнивая реле-регулятор Урал 4320 с аналогичными моделями, стоит отметить, что он имеет более компактные размеры и упрощенную конструкцию, что делает его более удобным для установки в ограниченном пространстве под капотом автомобиля. Кроме того, Урал 4320 отличается более высоким уровнем защиты от короткого замыкания и перегрева, что значительно увеличивает его надежность в эксплуатации.
Также следует упомянуть о реле-регуляторах, используемых на других марках автомобилей, таких как ГАЗ и КАМАЗ. Эти модели часто имеют схожие характеристики, но могут отличаться по типу подключения и параметрам регулировки. Например, реле-регулятор от ГАЗ может иметь более высокие значения выходного напряжения, что делает его менее совместимым с системами зарядки автомобилей Урал.
Таким образом, при выборе реле-регулятора для автомобиля Урал 4320 важно учитывать не только его технические характеристики, но и совместимость с другими элементами системы зарядки. Правильный выбор реле-регулятора поможет избежать проблем с зарядкой аккумулятора и продлить срок службы электрического оборудования автомобиля.
Советы по профилактическому обслуживанию
Профилактическое обслуживание реле-регулятора Урал 4320 является важной частью его эксплуатации, так как позволяет предотвратить возможные неисправности и продлить срок службы устройства. Ниже приведены основные рекомендации по уходу и обслуживанию реле-регулятора.
Регулярная проверка соединений
Первым шагом в профилактическом обслуживании является регулярная проверка всех электрических соединений. Необходимо убедиться, что контакты надежно зафиксированы и не имеют коррозии. Ослабленные или окисленные соединения могут привести к неправильной работе реле-регулятора и, как следствие, к сбоям в системе зарядки аккумулятора.
Очистка от загрязнений
Реле-регулятор должно быть защищено от загрязнений, таких как пыль, грязь и влага. Рекомендуется периодически очищать корпус устройства с помощью мягкой ткани и, при необходимости, использовать специальные средства для удаления загрязнений. Важно избегать попадания жидкости внутрь устройства, так как это может привести к короткому замыканию.
Проверка состояния предохранителей
Предохранители, связанные с реле-регулятором, также требуют внимания. Регулярно проверяйте их состояние и заменяйте в случае перегоревания. Использование предохранителей с неправильным номиналом может привести к повреждению реле-регулятора и других компонентов электрической системы.
Контроль за температурным режимом
Реле-регулятор должен работать в определенном температурном диапазоне. Избыточное нагревание может привести к его выходу из строя. Убедитесь, что устройство не подвергается воздействию высоких температур и имеет достаточную вентиляцию. Если реле-регулятор установлен в закрытом пространстве, рассмотрите возможность установки дополнительных вентиляционных отверстий.
Проверка работы системы зарядки
Регулярно проверяйте работу системы зарядки, чтобы убедиться, что реле-регулятор функционирует корректно. Для этого можно использовать мультиметр для измерения напряжения на выходе реле. При работающем двигателе напряжение должно находиться в пределах 13,5-14,5 В. Если значения выходят за эти пределы, это может указывать на неисправность реле-регулятора.
Замена реле-регулятора
Если после всех проверок и профилактических мероприятий реле-регулятор продолжает работать неправильно, возможно, потребуется его замена. При выборе нового устройства обращайте внимание на совместимость с моделью Урал 4320 и технические характеристики, чтобы избежать проблем в будущем.
Следуя этим простым рекомендациям, вы сможете значительно увеличить срок службы реле-регулятора Урал 4320 и обеспечить надежную работу электрической системы вашего транспортного средства.
Часто задаваемые вопросы и ответы
Какова основная функция реле-регулятора Урал 4320?
Реле-регулятор Урал 4320 предназначен для поддержания стабильного напряжения в электрической системе автомобиля. Оно регулирует напряжение, поступающее от генератора, и обеспечивает его оптимальный уровень для работы всех электрических компонентов автомобиля. Это особенно важно для предотвращения перегрузок и повреждений электрооборудования.
Как проверить работоспособность реле-регулятора?
Для проверки работоспособности реле-регулятора необходимо выполнить несколько шагов:
- Отключите аккумуляторную батарею для безопасности.
- Снимите реле-регулятор с автомобиля.
- Используя мультиметр, проверьте сопротивление обмоток реле. Нормальные значения должны находиться в пределах 10-30 Ом.
- Проверьте работу реле, подавая на него напряжение. При этом оно должно замыкаться и размыкаться в зависимости от уровня напряжения.
Как настроить реле-регулятор Урал 4320?
Настройка реле-регулятора включает в себя следующие этапы:
- Подключите реле-регулятор к генератору и аккумулятору, следуя схеме подключения.
- Запустите двигатель автомобиля и проверьте напряжение на выходе реле. Оно должно находиться в пределах 13,5-14,5 В.
- Если напряжение выше или ниже указанного диапазона, необходимо отрегулировать его с помощью специального винта на корпусе реле. Поворачивайте винт до достижения необходимого значения.
- После настройки снова проверьте напряжение и убедитесь, что оно стабильно при различных оборотах двигателя.
Что делать, если реле-регулятор не работает?
Если реле-регулятор не функционирует, следует выполнить следующие действия:
- Проверьте все соединения на наличие коррозии или повреждений.
- Убедитесь, что генератор работает исправно и выдает необходимое напряжение.
- При необходимости замените реле-регулятор на новый, если предыдущий не подлежит ремонту.
Как часто нужно проверять реле-регулятор?
Рекомендуется проверять реле-регулятор не реже одного раза в год, а также при каждом техническом обслуживании автомобиля. Это поможет избежать проблем с электрической системой и продлить срок службы всех компонентов.
