Как заменить трубку от теплообменника к турбине КАМАЗ

Опубликовано: 02.10.2026

В данной статье мы рассмотрим устройство и процесс замены маслопровода от теплообменника к турбине на автомобилях КАМАЗ. Эта информация будет полезна как профессиональным механикам, так и владельцам грузовиков, стремящимся самостоятельно поддерживать свои машины в исправном состоянии. Мы подробно обсудим симптомы неисправности трубки, порядок ее замены, а также важные моменты затяжки, что поможет избежать типичных ошибок и продлить срок службы двигателя.

Конструктивные особенности масляной магистрали турбокомпрессора

Система смазки турбокомпрессора на двигателях КАМАЗ представляет собой замкнутый контур. Масло поступает от главной масляной магистрали двигателя через теплообменник (маслоохладитель) к подшипниковому узлу турбины. Соединительная трубка между теплообменником и турбиной изготовлена из нержавеющей стали и имеет сложную форму из-за ограниченного пространства моторного отсека. В зависимости от модификаций двигателей, таких как КАМАЗ-740.30 или 740.50, конфигурация трубки может варьироваться по длине и углу изгиба, что важно учитывать при выборе запасных частей.

Ключевыми элементами, обеспечивающими крепление трубки к корпусу теплообменника и к подшипниковому узлу турбины, являются штуцеры с конусными или цилиндрическими резьбовыми соединениями. Герметизация достигается с помощью медных или алюминиевых уплотнительных колец и специальных прокладок. Важно отметить, что трубка не только передает масло, но и выполняет функцию дросселирующего элемента, создавая необходимое сопротивление потоку для поддержания правильного давления в подшипниках турбины. Любое изменение внутреннего диаметра или наличие деформаций может нарушить гидравлический расчет системы.

На современных двигателях с турбокомпрессорами типа Holset или их аналогами трубка может включать встроенные калиброванные отверстия или переходники. Теплообменник охлаждает масло, однако при загрязнении его каналов или неисправности термостата температура масла, поступающего в трубку, может превышать критические значения. Это может привести к коксованию масла внутри трубки, особенно после остановки горячего двигателя, когда циркуляция жидкости прекращается.

Материал трубки должен выдерживать вибрационные нагрузки и термические расширения. Сталь, используемая в производстве, имеет определенный коэффициент линейного расширения. При частых циклах нагрева и охлаждения металл может «устать», и в местах изгибов могут появляться микротрещины. Поэтому при демонтаже необходимо проявлять особую осторожность, чтобы не повредить ослабленный металл при откручивании гаек.

Параметр	Стандартное значение / Описание	Критическое состояние
Материал трубки	Нержавеющая сталь (12Х18Н10Т или аналог)	Наличие трещин, сильная коррозия, изменение цвета (синий)
Рабочее давление	2.0 – 4.5 кгс/см² (зависит от оборотов ДВС)	Скачки давления, падение ниже 1.0 кгс/см² на холостых
Тип уплотнения	Медные шайбы, паронитовые прокладки	Задир поверхности, потеря эластичности, окаменение

Диагностика неисправностей маслопровода

Определение неисправностей в трубке подачи масла или уплотнениях на её соединениях требует комплексного подхода. Первым признаком проблемы служит дымление двигателя. Чтобы точно установить источник неисправности, необходимо провести внешний осмотр. Если на внешней поверхности трубки есть свежие следы масла, это может указывать на нарушение герметичности соединений. Часто масло скапливается в нижней части изгиба трубки, откуда оно капает на выпускной коллектор, вызывая задымление и запах гари.

Более скрытой проблемой может быть внутреннее загрязнение. Если трубка частично забита продуктами износа или коксом, это снижает пропускную способность магистрали. В результате турбина может испытывать недостаток масла, что приводит к повреждению подшипников скольжения и вала. В этом случае диагностика осуществляется путём демонтажа трубки и визуальной проверки её внутреннего диаметра. Просвет должен быть полностью чистым, без отложений. Даже незначительное сужение канала может оказаться критичным для высокооборотистого ротора турбокомпрессора.

Также важно обратить внимание на состояние резьбовых соединений. Вибрация двигателя КАМАЗ достаточно высока, и при недостаточной затяжке или отсутствии фиксирующих составов гайки могут самопроизвольно отворачиваться. Это приводит к выдавливанию уплотнений и образованию течи. При диагностике необходимо проверить люфт трубки в местах крепления. Если трубка «гуляет» в руках при работающем двигателе (на заглушенном это сделать сложнее из-за натяжения патрубков), это может указывать на ослабление креплений или повреждение опорных точек.

Для точной диагностики давления масла в магистрали турбины, что косвенно указывает на проходимость трубки, используется манометр. Его подключают вместо штатного датчика давления или в разрыв магистрали (если конструкцией предусмотрен штуцер). Нормальное давление на прогретом двигателе при номинальных оборотах должно соответствовать техническим характеристикам конкретной модели двигателя. Отклонения в меньшую сторону могут указывать как на проблемы с масляным насосом, так и на закупорку подводящей трубки.

Визуальный осмотр внешних поверхностей трубки и мест соединений на наличие потеков масла.
Проверка надежности крепления трубки к теплообменнику и корпусу турбины (отсутствие вибрации).
Демонтаж трубки для проверки внутренней полости на наличие отложений и кокса.
Замер давления масла в магистрали подачи к турбине с помощью контрольного манометра.
Анализ состояния уплотнительных элементов (шайб, прокладок) на предмет деформации или следов пробоя.

Элемент маслопровода	Описание	Рекомендации по замене
Трубопровод	Гибкий или жесткий, передает масло от теплообменника к турбине	Проверять на наличие трещин и коррозии, заменять при повреждениях
Фитинги	Соединительные элементы, обеспечивают герметичность	Проверять на утечки, заменять при износе или повреждении
Фильтр	Очищает масло от загрязнений	Менять каждые 10 000 км пробега или по рекомендации производителя

Интересные факты

Вот несколько интересных фактов о маслопроводе от теплообменника к турбине на КАМАЗе:

Температурный контроль: Маслопровод играет ключевую роль в поддержании оптимальной температуры масла, что критически важно для работы турбины. Теплообменник охлаждает масло, предотвращая его перегрев, что может привести к снижению эффективности работы двигателя и даже к его повреждению.
Материалы и прочность: Маслопроводы на КАМАЗах изготавливаются из высокопрочных материалов, способных выдерживать высокие температуры и давление. Это обеспечивает надежность системы и долговечность, особенно в условиях тяжелой эксплуатации, характерной для грузовых автомобилей.
Регулярная замена: Замена маслопровода является важной частью технического обслуживания. Износ или повреждение трубопровода могут привести к утечкам масла, что не только снижает эффективность работы двигателя, но и может вызвать серьезные поломки. Поэтому регулярная проверка состояния маслопровода и его замена по мере необходимости — важная задача для поддержания работоспособности автомобиля.

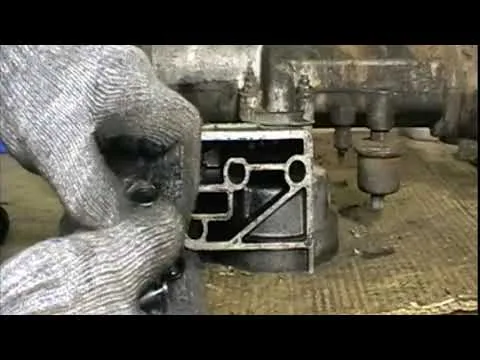

Технология замены трубки и уплотнений

Процесс замены трубки, соединяющей теплообменник и турбину, относится к работам средней сложности. Он требует четкого соблюдения последовательности действий и наличия специального инструмента. Перед началом работ важно обеспечить доступ к двигателю. На автомобилях КАМАЗ, где кабина расположена над двигателем, это обычно не вызывает затруднений. Однако может понадобиться снять защитные экраны, патрубки системы охлаждения или воздушный фильтр, которые могут затруднять доступ к соединению теплообменника и турбокомпрессора.

Первым шагом является слив масла из двигателя или, по крайней мере, из области теплообменника, чтобы минимизировать потери при разгерметизации системы. Также необходимо дождаться полного остывания двигателя, так как работа с горячим маслом и нагретыми деталями выпускной системы может привести к ожогам. После подготовки рабочего места следует отсоединить трубку. Важно использовать правильный инструмент: накидные ключи или головки нужного размера, чтобы избежать повреждения граней гаек, которые часто прикипают из-за перепадов температур.

При установке новой трубки или восстановленной старой необходимо тщательно подготовить места соединения. Фланцы теплообменника и турбины должны быть очищены от старого масла, грязи и остатков прокладок. Использование новых уплотнительных элементов обязательно. Повторное использование старых медных шайб или прокладок недопустимо, так как они теряют свои герметизирующие свойства после первого обжатия. Перед сборкой рекомендуется смазать уплотнения чистым моторным маслом для облегчения первичной приработки.

Затяжка крепежных гаек должна выполняться с определенным усилием. Чрезмерная затяжка может привести к деформации фланцев трубки или срезанию резьбы, в то время как недостаточная затяжка может вызвать течи. Момент затяжки обычно указывается в руководстве по эксплуатации, но на практике, если динамометрического ключа нет, ориентируются на усилие, необходимое для плотного прилегания без перекосов. Гайки следует затягивать равномерно, поочередно, если их несколько, чтобы обеспечить равномерное обжатие прокладки.

Этап работ	Необходимый инструмент	Ключевые моменты
Подготовка	Набор ключей, емкость для масла, ветошь	Дождаться остывания двигателя, обеспечить доступ
Демонтаж	Накидные ключи, вороток	Избегать попадания грязи в масляные каналы
Монтаж	Динамометрический ключ (желательно), чистое масло	Использовать только новые уплотнения, смазать их

Типичные ошибки при ремонте и обслуживании

Ремонт системы смазки турбокомпрессора часто сопровождается ошибками, которые могут привести к быстрому выходу узла из строя. Одной из самых распространенных ошибок является игнорирование чистоты. Даже небольшая песчинка или металлическая стружка, попавшие в новую трубку или подшипниковый узел турбины во время сборки, могут стать фатальными для быстроходного ротора. Все работы должны выполняться с максимальной аккуратностью, а открытые отверстия следует немедленно закрывать чистыми заглушками или ветошью.

Еще одной распространенной ошибкой является использование неподходящих уплотнителей. В полевых условиях водители иногда заменяют прокладки герметиком или используют обрезки паронита неправильной толщины. Запрещается применять герметик на масляных магистралях высокого давления, так как его частицы могут оторваться и заблокировать каналы смазки турбины или масляные отверстия в валу. Толщина прокладки также важна: слишком толстая уменьшает зазор, а слишком тонкая не обеспечивает необходимую герметичность.

К ошибкам также относится пренебрежение состоянием теплообменника. Если трубка забилась коксом, существует высокая вероятность, что и в теплообменнике имеются загрязнения, которые вскоре попадут в новую трубку. Перед установкой нового элемента рекомендуется промыть систему или продуть магистрали сжатым воздухом, соблюдая осторожность, чтобы не повредить соты теплообменника.

Повторное использование уплотнений — старые медные шайбы и прокладки после нагрева и деформации не смогут обеспечить герметичность, что приведет к утечкам масла.
Перетяжка или недотяжка гаек — перетяжка может вызвать деформацию трубки и повреждение резьбы, а недотяжка приведет к утечке масла под давлением.
Попадание грязи в систему — монтаж без заглушек на открытых отверстиях приводит к абразивному износу подшипников турбины сразу после запуска.
Игнорирование проверки смежных узлов — замена трубки без проверки состояния теплообменника и масляного насоса может не решить проблему давления или загрязнения.

Профилактика и ресурс узла

Ресурс трубки маслоподачи зависит от качества масла в двигателе и соблюдения сроков его замены. На двигателях КАМАЗ, работающих в сложных условиях, интервалы замены масла часто сокращаются. Использование масел с низкой температурой вспышки и высокой предрасположенностью к образованию нагара может привести к быстрому коксованию трубки. Когда горячий двигатель останавливается, масло в неподвижной турбине и трубке нагревается остаточным теплом, что вызывает пиролиз. Поэтому важно давать двигателю поработать на холостых оборотах в течение 2-3 минут перед выключением.

Регулярная проверка состояния воздушного фильтра также влияет на срок службы турбины и её маслопроводов. Забитый фильтр создает разрежение на входе в турбину, что может привести к подсосу масла через уплотнения вала. Хотя это не затрагивает непосредственно трубку, общее состояние системы наддува и смазки взаимосвязано. Чистый воздух и качественное масло — залог долговечности всей системы.

⚠️ Важно: При замене трубки обязательно проверьте состояние сливной магистрали турбины. Если масло не сможет свободно стекать в картер двигателя из-за забитого слива, давление в подшипниковом узле возрастет, что может привести к выдавливанию уплотнений, даже если подводящая трубка исправна.

Для увеличения срока службы рекомендуется периодически, например, при каждой второй замене масла, проводить визуальный осмотр внешних элементов системы смазки турбины. Даже небольшие следы масла на соединениях могут сигнализировать о необходимости вмешательства. Своевременная замена недорогой трубки или уплотнения поможет избежать более серьезного и дорогостоящего ремонта турбокомпрессора или двигателя в целом.

Финальная проверка и запуск двигателя

После завершения монтажных работ и проверки соединений необходимо провести окончательную проверку. Прежде чем запустить двигатель, рекомендуется несколько раз прокрутить коленчатый вал с помощью стартера (без подачи топлива, если конструкция это позволяет, или короткими включениями). Это создаст давление в масляной системе и заполнит маслом новую трубку и подшипниковый узел турбины. Такой подход поможет избежать работы турбины «на сухую» в первые секунды запуска, что является критическим моментом.

После запуска двигателя важно внимательно следить за показаниями датчика давления масла и визуально проверять места установки новой трубки. Давление должно быстро достигнуть нормы. В течение первых 5-10 минут работы двигателя на холостом ходу необходимо убедиться в отсутствии утечек. Любое «потение» в местах соединений должно быть устранено. Только после успешного завершения этого этапа автомобиль может быть допущен к эксплуатации.

⚠️ Внимание: Если после замены трубки и запуска двигателя давление масла не увеличивается или загорается лампа аварийного давления, двигатель следует немедленно заглушить. Продолжение работы в таком режиме может привести к быстрому выходу из строя вкладышей коленвала и других трущихся пар.

Качественная замена трубки от теплообменника к турбине на КАМАЗе восстанавливает нормальную циркуляцию масла, устраняет дымление и снижает риск повреждения двигателя. Соблюдение чистоты при сборке, использование оригинальных или качественных аналогов запчастей и правильный момент затяжки являются залогом надежной работы узла на протяжении длительного времени. Регулярное техническое обслуживание и контроль уровня масла остаются основными факторами долговечности системы.

Материалы и компоненты маслопровода

Маслопровод от теплообменника к турбине КАМАЗ играет ключевую роль в системе смазки и охлаждения двигателя. Для его изготовления используются различные материалы и компоненты, которые обеспечивают надежность и долговечность работы системы. В этом разделе мы рассмотрим основные материалы, из которых изготавливаются маслопроводы, а также их компоненты и особенности.

Первым и наиболее важным материалом для маслопровода является сталь. Стальные трубки обладают высокой прочностью и устойчивостью к высоким температурам и давлению, что делает их идеальными для работы в условиях, характерных для двигателей КАМАЗ. Кроме того, сталь хорошо переносит воздействие масла и других агрессивных жидкостей, что также является важным фактором при выборе материала.

В некоторых случаях для маслопроводов могут использоваться и другие материалы, такие как алюминий или композитные материалы. Алюминий легче, чем сталь, и обладает хорошими теплоотводящими свойствами, что может быть полезно в определенных условиях эксплуатации. Однако алюминиевые трубки менее устойчивы к механическим повреждениям и коррозии, что ограничивает их применение.

Что касается компонентов маслопровода, то он состоит из нескольких ключевых элементов. Во-первых, это сами трубки, которые соединяют теплообменник и турбину. Они могут быть прямыми или изогнутыми, в зависимости от конструкции двигателя и расположения компонентов. Для обеспечения герметичности соединений используются специальные фитинги и уплотнительные кольца, которые предотвращают утечку масла.

Во-вторых, важным компонентом является система крепления маслопровода. Она включает в себя кронштейны и зажимы, которые фиксируют трубки в нужном положении и предотвращают их вибрацию во время работы двигателя. Правильное крепление маслопровода критически важно для предотвращения его повреждения и утечек масла.

Также стоит отметить, что маслопровод может быть оснащен различными датчиками и клапанами, которые контролируют давление и температуру масла. Эти устройства помогают поддерживать оптимальные условия работы двигателя и предотвращают его перегрев.

В заключение, выбор материалов и компонентов для маслопровода от теплообменника к турбине КАМАЗ является важным аспектом, который влияет на надежность и эффективность работы всей системы смазки. Правильное сочетание материалов и качественная сборка обеспечивают долговечность и безопасность эксплуатации двигателя.

Сравнение с аналогичными системами других производителей

Системы маслопроводов, используемые в теплообменниках и турбинах, являются важным элементом в конструкции двигателей различных производителей. Рассмотрим, как маслопровод от теплообменника к турбине КАМАЗ соотносится с аналогичными системами других брендов.

Во-первых, стоит отметить, что конструкция маслопровода КАМАЗ отличается высокой надежностью и долговечностью. Это достигается благодаря использованию качественных материалов, таких как сталь и специальные сплавы, которые способны выдерживать высокие температуры и давление. В отличие от некоторых конкурентов, которые применяют более легкие и менее прочные материалы, КАМАЗ ориентируется на долговечность и безопасность.

Во-вторых, система маслопроводов КАМАЗ имеет оптимизированную геометрию, что позволяет минимизировать сопротивление потоку масла. Это особенно важно для обеспечения эффективного охлаждения турбины и предотвращения перегрева. В некоторых системах других производителей можно встретить более сложные и запутанные схемы, что может приводить к повышенному сопротивлению и снижению общей эффективности работы двигателя.

Также стоит обратить внимание на конструктивные особенности соединений маслопровода. В КАМАЗ используются надежные фланцевые соединения, которые обеспечивают герметичность и предотвращают утечки масла. В то время как у некоторых конкурентов можно встретить резьбовые соединения, которые могут быть менее надежными и подвержены износу со временем.

Кроме того, система маслопроводов КАМАЗ часто включает в себя дополнительные элементы, такие как фильтры и датчики давления, которые позволяют контролировать состояние масла и предотвращать возможные неисправности. В аналогичных системах других производителей такие элементы могут отсутствовать или быть менее эффективными, что увеличивает риск повреждения двигателя.

Наконец, стоит отметить, что замена маслопровода в системах КАМАЗ осуществляется относительно просто благодаря продуманной конструкции и доступности всех необходимых компонентов. В то время как у некоторых конкурентов процесс замены может быть более сложным и требовать дополнительных инструментов или специальных навыков.

Таким образом, маслопровод от теплообменника к турбине КАМАЗ демонстрирует высокие эксплуатационные характеристики и надежность по сравнению с аналогичными системами других производителей, что делает его предпочтительным выбором для многих пользователей.
