Как заменить трубку подачи масла на турбину Камаз Евро 5

Опубликовано: 02.10.2026

В данной статье мы рассмотрим ключевые аспекты ремонта и замены трубки подачи масла турбокомпрессора на автомобилях Камаз Евро 5. Трубка подачи масла играет критическую роль в обеспечении нормальной работы турбокомпрессора, и её неисправности могут привести к серьезным повреждениям двигателя. Мы подробно обсудим признаки неисправности, параметры давления, а также ошибки, которые могут возникнуть в процессе эксплуатации. Кроме того, вы найдете регламент замены трубки, что поможет вам своевременно проводить диагностику и обслуживание, обеспечивая надежную работу вашего автомобиля.

Конструкция и особенности системы смазки турбокомпрессора

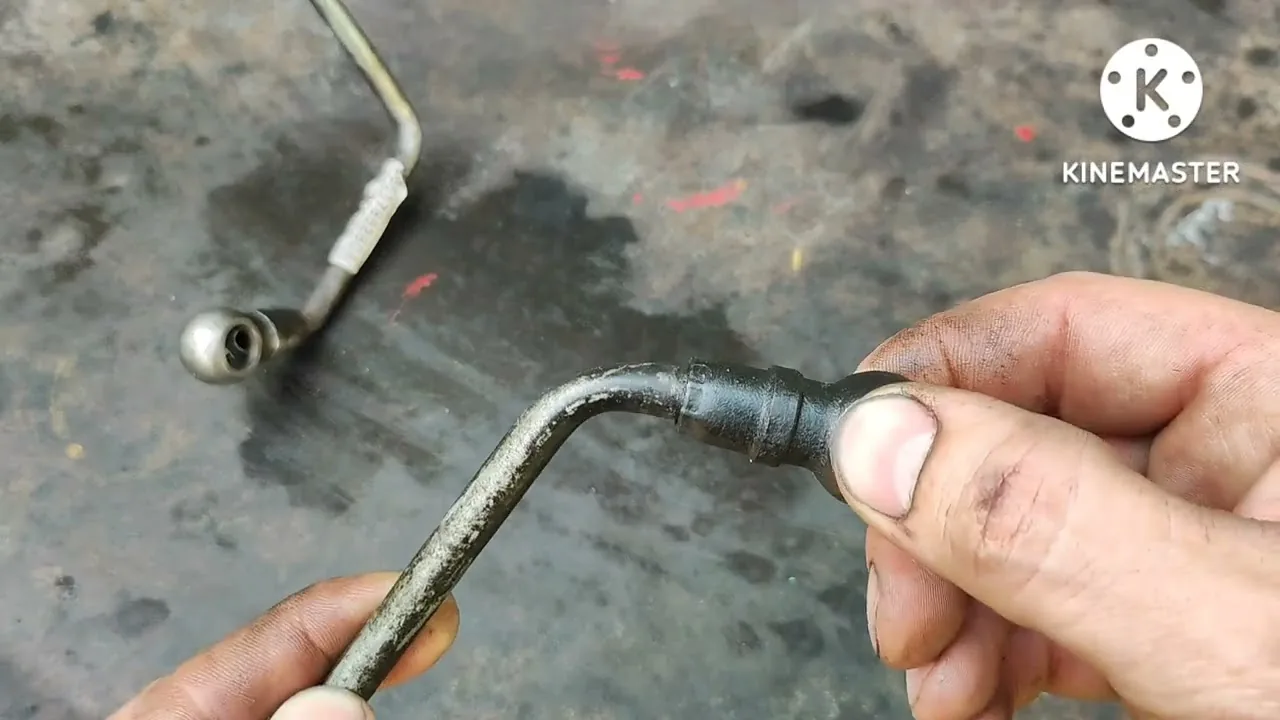

Система подачи масла к турбине на Камаз Евро 5 выполнена в виде жесткой металлической трубки с гофрированными участками для компенсации вибраций. Масло поступает из главной масляной магистрали блока цилиндров непосредственно в корпус подшипников турбокомпрессора. Давление в этой области должно строго соответствовать установленным нормам, так как подшипники скольжения (втулки) вала турбины работают под высокой нагрузкой.

В конструкции трубки предусмотрены специальные штуцеры и резьбовые соединения, уплотняемые медными или паронитовыми шайбами, а в некоторых версиях — резинометаллическими кольцами. Одной из ключевых особенностей двигателей Евро 5 является использование турбокомпрессоров с изменяемой геометрией или перепускным клапаном, что требует стабильного давления масла для корректной работы актуатора. Нарушение подачи масла может привести к заклиниванию механизма управления.

Трубка изготавливается из жаропрочной стали, однако со временем под воздействием термических циклов металл может устать, а в местах изгибов могут образовываться микротрещины. Герметичность системы является важнейшим требованием, так как даже небольшая утечка масла на раскаленный коллектор может вызвать возгорание. Кроме того, утечка масла снижает общий уровень в системе, что представляет опасность для всего двигателя.

Параметры давления и температурные режимы

Давление масла, поступающего к турбине, зависит от скорости вращения коленчатого вала и состояния масляного насоса. На холостых оборотах давление в системе варьируется от 0.8 до 1.5 бар, а при рабочих оборотах увеличивается до 4-6 бар. Трубопровод и его соединения должны выдерживать эти нагрузки без деформации и пульсаций, которые могут нарушить образование масляного клина.

Температура также играет важную роль. Масло, поступающее в турбину, обычно достигает температуры около 90-105 градусов Цельсия, но в области подшипников может нагреваться значительно выше из-за близости к горячей улитке компрессора. После остановки двигателя циркуляция масла прекращается, и остатки в трубопроводе и корпусе могут коксоваться, если не дать двигателю остыть на холостых оборотах.

Параметр	Нормативное значение	Критическое значение
Давление на холостом ходу	0.8 - 1.5 бар	Менее 0.5 бар
Давление на номинальных оборотах	4.0 - 6.0 бар	Более 7.0 бар (риск выдавливания сальников)

⚠️ Внимание: Использование двигателя с давлением масла ниже минимально допустимого уровня может привести к необратимому износу пары «вал-втулка» турбокомпрессора всего за несколько минут.

Наименование детали	Описание	Рекомендации по замене
Трубка подачи масла	Гибкая или жесткая трубка, соединяющая масляный насос с турбокомпрессором	Проверять на наличие трещин и утечек масла
Уплотнительные кольца	Кольца, обеспечивающие герметичность соединений	Заменять при каждой замене трубки
Крепежные элементы	Болты и гайки, используемые для крепления трубки	Проверять на коррозию и затяжку

Интересные факты

Вот несколько интересных фактов о ремонте и замене трубки подачи масла турбокомпрессора на Камазах Евро 5:

Критическая роль в системе смазки: Трубка подачи масла является важным элементом системы смазки турбокомпрессора. Она обеспечивает подачу масла под давлением, что необходимо для смазки и охлаждения турбины. Неправильная установка или повреждение трубки может привести к перегреву и выходу из строя турбокомпрессора, что влечет за собой дорогостоящий ремонт.
Материалы и технологии: Современные трубки подачи масла часто изготавливаются из высокопрочных материалов, таких как нержавеющая сталь или специальные композитные материалы. Это позволяет им выдерживать высокие температуры и давление, что особенно важно для двигателей, работающих в тяжелых условиях.
Профилактика и диагностика: Регулярная проверка состояния трубки подачи масла может предотвратить серьезные поломки. Важно обращать внимание на признаки утечек масла или изменения давления в системе. Своевременная замена изношенных или поврежденных трубок может значительно продлить срок службы турбокомпрессора и всего двигателя в целом.

Диагностика неисправностей трубки подвода масла

Определить необходимость замены или ремонта трубки подачи масла можно по нескольким признакам. Первоначальная диагностика проводится визуально и на слух. Если под автомобилем после стоянки появляются масляные пятна в области выпускного коллектора, это сигнализирует о возможной утечке. Также стоит обратить внимание на состояние патрубков интеркулера.

Если есть возможность использовать диагностический сканер, рекомендуется проверить параметры работы двигателя. Однако на моделях Камаз Евро 5 может отсутствовать прямой датчик давления масла перед турбиной. Косвенные признаки проблем с подачей масла могут проявляться в виде ошибок низкого давления в магистрали или ошибок, связанных с наддувом, особенно если турбина начинает заедать из-за недостатка смазки.

На практике часто встречается ситуация, когда трубка остается целой, но забивается нагаром. Это может происходить из-за использования некачественного масла или несоблюдения сроков замены. В результате сечение трубки сужается, и турбина не получает необходимого объема смазки, что может привести к перегреву и повреждению.

Визуальный осмотр и проверка давления

Для качественной диагностики необходимо обеспечить доступ к турбокомпрессору. После снятия теплозащитного экрана внимательно осмотрите трубку, через которую подается масло. Искривления, вмятины или коррозия указывают на необходимость её замены. Особое внимание уделите соединениям с блоком и турбиной, так как именно в этих местах чаще всего возникают утечки.

Проверка давления масла проводится с помощью механического манометра, который можно установить вместо штатного датчика давления или подключить через тройник. Измерения выполняются на прогретом двигателе. Если давление снижается при нагреве, это может свидетельствовать о износе подшипников коленвала или насоса. Если давление в норме, но турбина издает гудение, проблема может быть связана с проходимостью трубки.

Наличие металлической стружки в масле, вытекающем из снятой трубки, указывает на разрушение подшипников скольжения внутри турбины. В этом случае простая промывка трубки не решит проблему — потребуется ремонт или замена турбокомпрессора, иначе новая деталь также может выйти из строя.

Технология замены и установки новой трубки

Замена трубки подачи масла на Камаз Евро 5 требует определенных навыков и соблюдения чистоты. Работы следует проводить на холодном двигателе, чтобы избежать ожогов и обеспечить правильную установку уплотнителей. Перед началом процесса необходимо слить масло из двигателя или подготовить контейнер для сбора масла, которое может вытекать из магистрали.

Сначала снимите элементы, препятствующие доступу к турбокомпрессору: воздушный патрубок, теплозащитный экран и, в некоторых случаях, выпускной коллектор. Откручивайте трубку от блока цилиндров осторожно, так как резьбовые соединения могут быть закисшими. Применение проникающей смазки облегчит эту задачу.

При установке новой трубки строго запрещается использовать герметики на резьбовых соединениях, если это не предусмотрено конструкцией. Уплотнение должно выполняться исключительно с помощью металлических или паронитовых прокладок. Момент затяжки должен соответствовать рекомендациям производителя, так как чрезмерная затяжка может привести к деформации штуцера, а недостаточная — к утечкам.

Удалите старую трубку и очистите места установки на блоке и турбине от нагара и старого масла.
Установите новые уплотнительные кольца или шайбы, предварительно смазав их чистым моторным маслом.
Вкрутите новую трубку вручную до упора, убедившись в правильном положении.
Затяните гайки крепления с помощью динамометрического ключа в соответствии с моментом, указанным в руководстве по ремонту.

Моменты затяжки и используемые материалы

Качество установки зависит от правильности соблюдения моментов затяжки. Для двигателей Камаз Евро 5 характерны следующие параметры: гайки, крепящие трубку к корпусу подшипников, затягиваются с усилием 20-25 Нм, а соединение с блоком может требовать затяжки до 40-50 Нм. Рекомендуется сверяться с актуальной технической документацией для конкретной модели двигателя, чтобы получить точные данные.

Используйте только оригинальные трубки или сертифицированные аналоги. Дешевые заменители часто имеют более тонкие стенки или изготовлены из сплавов с низкой термостойкостью, что может привести к их быстрому выходу из строя. Также важно проверить состояние турбины: если вал имеет люфт, установка новой трубки не устранит проблему угара масла.

Узел крепления	Рекомендуемый момент (Нм)	Тип уплотнения
Соединение с блоком цилиндров	35 - 45 Нм	Медная шайба / Паронит
Соединение с турбокомпрессором	20 - 28 Нм	Металлическое кольцо

Типичные ошибки при обслуживании

При замене трубки подачи масла специалисты и владельцы автомобилей часто совершают ошибки, которые могут свести на нет все усилия. Одной из распространенных является повторное использование старых уплотнителей. Медные шайбы и кольца под воздействием тепла и давления теряют форму, что приводит к утрате герметичности.

Еще одной ошибкой является пренебрежение чистотой масляной системы. Если не промыть систему или не заменить масляный фильтр во время замены трубки, в новую магистраль могут попасть остатки износа. Это особенно важно, если предыдущая поломка была вызвана недостатком масла или поломкой турбины.

Неправильный выбор момента затяжки также может привести к нежелательным последствиям. Перетяжка может вызвать срыв резьбы в алюминиевом корпусе турбины или деформацию фланцев, а недостаточная затяжка гарантированно приведет к утечке масла под высоким давлением.

Использование герметика вместо прокладок — герметик может отклеиться и попасть в каналы смазки турбины, что приведет к ее заклиниванию. Рекомендуется использовать только оригинальные уплотнители.
Запуск двигателя без предварительной прокачки — если турбина остается сухой, первые секунды работы будут без смазки. Необходимо провернуть стартер без подачи топлива или залить масло в входное отверстие турбины.
Игнорирование состояния воздушного фильтра — загрязненный воздух приводит к абразивному износу компрессорного колеса, что может вызвать дисбаланс и вибрации, способные повредить трубку.
Отсутствие контроля за уровнем масла — низкий уровень масла может привести к завихрениям и попаданию воздуха в трубку, что вызовет масляное голодание турбины.

Профилактика и продление ресурса узла

Чтобы обеспечить длительный срок службы трубки подачи масла и турбокомпрессора на Камаз Евро 5, важно строго следовать регламенту технического обслуживания. Используйте масла, соответствующие допускам Cummins CES 20081 или аналогичным спецификациям для дизелей Евро 5. Эти масла обладают высокой термоокислительной стабильностью.

Ключевым аспектом профилактики является правильный режим эксплуатации. Резкое выключение двигателя сразу после работы под нагрузкой может привести к коксованию масла в подшипниках турбины и трубке подачи. Рекомендуется дать двигателю поработать на холостых оборотах в течение 1-2 минут перед отключением, чтобы снизить температуру узлов и обеспечить циркуляцию масла.

Регулярная замена масляных фильтров и использование качественных фильтрующих элементов помогут предотвратить попадание абразивных частиц в систему смазки турбины. Также периодически проверяйте состояние системы вентиляции картера, так как повышенное давление картерных газов может выталкивать масло через сальники турбины.

Соблюдайте интервалы замены масла и фильтров, особенно в тяжелых условиях эксплуатации.
Используйте только рекомендованные производителем марки моторных масел.
Избегайте резких разгонов на холодном двигателе.
Следите за исправностью системы охлаждения, так как перегрев двигателя влияет на температуру масла.

⚠️ Внимание: Если вы обнаружили металлическую стружку в масле, необходимо провести полную диагностику двигателя, так как продукты износа могли попасть в масляные каналы коленчатого вала.

Ремонт системы подачи масла на турбину Камаз Евро 5 требует внимательности и соблюдения технологических норм. Правильный выбор запчастей, использование качественного масла и аккуратность при монтаже помогут избежать повторных поломок. Не экономьте на уплотнителях и диагностике, так как стоимость ремонта турбокомпрессора или двигателя значительно превышает цену профилактических работ.

Следуя инструкциям и регулярно контролируя состояние узлов трансмиссии и двигателя, вы обеспечите надежность автомобиля в любых дорожных условиях. Исправная система смазки — залог долгой жизни силового агрегата. Заботливое отношение к технике и своевременное реагирование на первые признаки неисправности помогут сохранить ваши средства и время.

Необходимые инструменты и оборудование для замены трубки

Для успешной замены трубки подачи масла турбокомпрессора Камаз Евро 5 необходимо подготовить ряд инструментов и оборудования, которые обеспечат качественное выполнение работы и минимизируют риск повреждений. Ниже перечислены основные инструменты и оборудование, которые понадобятся в процессе замены.

Набор ключей и головок: Для демонтажа старой трубки и установки новой потребуется набор ключей и головок различных размеров. Рекомендуется использовать как метрические, так и дюймовые размеры, так как на некоторых моделях могут встречаться крепежи разных стандартов.
Отвертки: Плоские и крестовые отвертки понадобятся для откручивания различных креплений и хомутов, которые могут удерживать трубку на месте.
Плоскогубцы: Эти инструменты помогут в снятии и установке хомутов, а также в работе с гибкими трубками, которые могут требовать дополнительного усилия при демонтаже.
Ключ для масляного фильтра: Если трубка подачи масла расположена вблизи масляного фильтра, может потребоваться специальный ключ для его снятия, чтобы обеспечить доступ к трубке.
Моментный ключ: Для правильной затяжки крепежных элементов рекомендуется использовать моментный ключ, который позволит избежать перетяжки и повреждения резьбы.
Съемник: В некоторых случаях может понадобиться съемник для снятия трубок, особенно если они закисли или прилипли к другим элементам.
Очиститель: Перед установкой новой трубки рекомендуется очистить место соединения от старого масла и грязи. Для этого подойдет специальный очиститель для двигателя или растворитель.
Новая трубка подачи масла: Обязательно приобретите оригинальную или качественную замену трубки, соответствующую спецификациям вашего турбокомпрессора.
Перчатки и защитные очки: Работая с автомобилем, не забывайте о безопасности. Перчатки защитят руки от загрязнений и механических повреждений, а очки уберегут глаза от возможных брызг масла и грязи.
Светильник: Хорошее освещение рабочего места значительно упростит процесс замены, особенно если доступ к трубке ограничен.

Подготовив все необходимые инструменты и оборудование, вы сможете значительно упростить процесс замены трубки подачи масла турбокомпрессора, а также минимизировать риск возникновения проблем в будущем. Важно помнить, что качественная замена трубки не только продлит срок службы турбокомпрессора, но и обеспечит надежную работу всего двигателя.

Подбор и использование специализированных инструментов

Для успешного ремонта и замены трубки подачи масла турбокомпрессора Камаз Евро 5 необходимо использовать специализированные инструменты, которые обеспечат качественное выполнение всех этапов работы. Правильный выбор инструментов не только ускоряет процесс, но и минимизирует риск повреждения компонентов.

Во-первых, для демонтажа старой трубки и установки новой потребуется набор ключей. Рекомендуется использовать как обычные, так и торцевые ключи, чтобы обеспечить доступ к труднодоступным местам. Ключи должны быть подходящего размера, чтобы избежать соскальзывания и повреждения крепежных элементов.

Во-вторых, для работы с трубками подачи масла часто требуется использование специального инструмента для обжима и снятия трубок. Это могут быть как ручные, так и механические обжимные инструменты, которые позволяют надежно закрепить соединения и предотвратить утечки масла.

Также стоит обратить внимание на наличие динамометрического ключа. Этот инструмент необходим для соблюдения рекомендованных производителем моментов затяжки при установке новых крепежей. Неправильный момент затяжки может привести к повреждению резьбы или, наоборот, к ослаблению соединения, что в дальнейшем может вызвать утечку масла.

Кроме того, для обеспечения герметичности соединений рекомендуется использовать специальные герметики и уплотнительные кольца. Важно выбирать материалы, которые соответствуют требованиям к температуре и давлению, чтобы избежать их разрушения в процессе эксплуатации.

Не забудьте также о наличии средств индивидуальной защиты: перчаток, очков и маски. Работы с маслом и другими жидкостями могут быть опасны, поэтому защита должна быть на первом месте.

В заключение, правильный подбор и использование специализированных инструментов являются ключевыми факторами для успешного ремонта и замены трубки подачи масла турбокомпрессора. Это не только повысит качество выполненной работы, но и продлит срок службы нового компонента.

Советы по выбору качественных запчастей

При ремонте и замене трубки подачи масла турбокомпрессора Камаз Евро 5 крайне важно уделить внимание выбору качественных запчастей. Это связано с тем, что от надежности и долговечности этих компонентов зависит не только работоспособность самого турбокомпрессора, но и общего состояния двигателя в целом.

Первым шагом в выборе запчастей является обращение к официальным дилерам или авторизованным сервисным центрам. Они предлагают оригинальные запчасти, которые прошли все необходимые тесты и соответствуют стандартам качества. Оригинальные детали, как правило, имеют более длительный срок службы и лучше подходят для конкретной модели автомобиля.

Если по каким-либо причинам оригинальные запчасти недоступны, стоит обратить внимание на проверенные производители, которые зарекомендовали себя на рынке. Важно изучить отзывы и рейтинги таких компаний, чтобы убедиться в их надежности. Запчасти от известных брендов часто имеют гарантии и сертификаты качества, что также является важным фактором при выборе.

Не стоит забывать о том, что при покупке запчастей необходимо обращать внимание на их совместимость с конкретной моделью турбокомпрессора. Неправильный выбор может привести к серьезным поломкам и дополнительным затратам на ремонт. Поэтому перед покупкой рекомендуется проконсультироваться с профессионалами или изучить техническую документацию.

Также стоит учитывать, что цена на запчасти может варьироваться в зависимости от производителя и места покупки. Однако не всегда высокая цена является гарантией качества. Важно находить баланс между ценой и качеством, выбирая запчасти, которые обеспечат надежную работу системы подачи масла.

Дополнительно, перед установкой новой трубки подачи масла стоит проверить состояние других компонентов системы, таких как фильтры и уплотнители. Это поможет избежать повторных поломок и обеспечит стабильную работу турбокомпрессора. В случае сомнений лучше обратиться к специалистам, которые смогут провести диагностику и дать рекомендации по выбору необходимых запчастей.

В заключение, выбор качественных запчастей для трубки подачи масла турбокомпрессора Камаз Евро 5 — это залог надежной работы всего двигателя. Ответственный подход к этому процессу поможет избежать множества проблем в будущем и обеспечит долгую эксплуатацию автомобиля.

Общие рекомендации по обслуживанию турбокомпрессора

Обслуживание турбокомпрессора является важной частью ухода за двигателем автомобиля, особенно для моделей Камаз Евро 5. Правильная эксплуатация и регулярное техническое обслуживание позволяют избежать серьезных поломок и продлить срок службы данного узла. Важным аспектом является состояние трубки подачи масла, так как она отвечает за смазку турбокомпрессора, что критично для его нормальной работы.

Первое, на что следует обратить внимание, это регулярная проверка состояния трубки. Необходимо осматривать ее на наличие трещин, коррозии или других повреждений, которые могут привести к утечке масла. В случае обнаружения таких дефектов, трубку следует заменить, так как даже небольшая утечка может вызвать недостаток смазки, что в свою очередь может привести к перегреву и выходу из строя турбокомпрессора.

При замене трубки подачи масла важно использовать только качественные запчасти, рекомендованные производителем. Это обеспечит надежность и долговечность работы турбокомпрессора. Перед установкой новой трубки необходимо тщательно очистить все соединения от загрязнений и остатков старого масла, чтобы избежать попадания частиц в систему.

Также стоит обратить внимание на крепления трубки. Они должны быть надежными и не иметь признаков коррозии. Если крепления ослаблены или повреждены, это может привести к вибрациям и дополнительным нагрузкам на трубку, что в свою очередь увеличивает риск ее повреждения.

Не менее важным аспектом является контроль уровня масла в системе. Недостаток масла может привести к тому, что турбокомпрессор будет работать в условиях недостаточной смазки, что значительно сокращает его срок службы. Рекомендуется регулярно проверять уровень масла и при необходимости доливать его до необходимого уровня.

Кроме того, стоит учитывать, что качество масла также играет важную роль. Использование масла, не соответствующего требованиям производителя, может привести к образованию отложений и засорению трубки подачи масла, что негативно скажется на работе турбокомпрессора. Рекомендуется использовать масла, которые имеют соответствующие сертификаты и соответствуют спецификациям, указанным в руководстве по эксплуатации автомобиля.

В заключение, регулярное обслуживание и внимание к деталям при эксплуатации турбокомпрессора и его компонентов, таких как трубка подачи масла, помогут избежать серьезных поломок и обеспечат надежную работу двигателя в целом. Следуя данным рекомендациям, владельцы автомобилей Камаз Евро 5 смогут значительно продлить срок службы своего транспортного средства и избежать ненужных затрат на ремонт.
