В данной статье мы подробно рассмотрим процесс ремонта и замены трубки подачи масла на турбине Камаз Евро 1. Правильная работа турбокомпрессора напрямую зависит от надежности системы смазки, и любые утечки или неисправности могут привести к серьезным повреждениям двигателя. Мы предоставим полную инструкцию, включая размеры, артикулы, моменты затяжки и советы по устранению течей, что поможет вам эффективно выполнить замену и обеспечить долговечность работы вашего автомобиля.
Конструкция и особенности системы смазки турбокомпрессора
Система смазки турбокомпрессора на двигателях КАМАЗ-740.11 и 740.31 (Евро 1) представляет собой замкнутый контур, работающий под давлением, создаваемым основным масляным насосом двигателя.
Масло выполняет две ключевые задачи: снижает трение в высокоскоростных подшипниках скольжения и отводит тепло от раскаленного корпуса турбины.

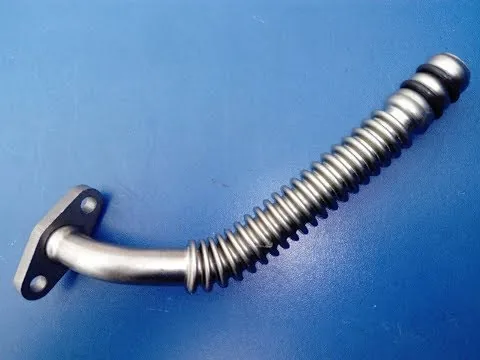

Подводящая трубка, изготовленная из стали, имеет сложную форму с изгибами, что позволяет эффективно подводить масло от блока цилиндров к фланцу корпуса подшипников турбокомпрессора.
Внутри трубки установлен дроссельный жиклер, который ограничивает поток масла и создает необходимое давление для стабильной работы подшипников, предотвращая выдавливание сальников.
Герметичность соединения обеспечивается медными или паронитовыми прокладками и правильной затяжкой крепежных болтов; нарушение этого процесса может привести к быстрому высыханию уплотнений.
⚠️ Внимание: Применение неоригинальных трубок без дросселирующего элемента может вызвать избыточное давление масла и мгновенное разрушение уплотнений турбины.
Конструкция узла включает трубку, два крепежных фланца с проушинами, уплотнительные кольца и болты для крепления.
Материалы узла должны выдерживать постоянную температуру до 300 градусов Цельсия и вибрационные нагрузки, характерные для работы дизельного двигателя грузового автомобиля.
На практике часто наблюдаются случаи деформации трубки, вызванные перетяжкой болтов или механическим воздействием при обслуживании смежных узлов двигателя.
Типоразмеры и совместимость с модификациями двигателя
Двигатели серии КАМАЗ 740 Евро 1 оснащались турбокомпрессорами моделей К27 и К36. Эти устройства имели схожую конструкцию системы подачи масла, но могли различаться длиной подводящих трубок.
Для версии КАМАЗ-740.11 (240 л.с.) использовалась трубка стандартной длины с определенным углом изгиба, соответствующим расположению выпускного коллектора данной модификации.
Более мощная версия КАМАЗ-740.31 (260 л.с.) могла иметь измененный выхлопной тракт, что требовало трубки с другой геометрией, чтобы избежать контакта с горячими элементами.
При выборе запчастей важно учитывать не только модель двигателя, но и конкретную модификацию установленного турбокомпрессора, так как посадочные места могут иметь свои особенности.
| Параметр | Значение для КАМАЗ 740.11 | Значение для КАМАЗ 740.31 |
|---|---|---|
| Диаметр входного отверстия | 12 мм | 12 мм |
| Наличие дросселя | Есть (1.8 мм) | Есть (1.8 мм) |
| Материал уплотнения | Медь/Паронит | Медь/Паронит |
Современные аналоги запчастей могут немного отличаться по форме изгибов, что не считается дефектом, если при установке не возникает напряжения в металле.
Основным критерием совместимости остается совпадение диаметров отверстий и наличие внутреннего restrictor'а (жиклера) для регулировки потока.
| Наименование детали | Описание | Рекомендации по замене |
|---|---|---|
| Трубка подачи масла | Гибкая или жесткая трубка, соединяющая масляный насос и турбину | Проверять на наличие трещин и коррозии |
| Уплотнительные кольца | Кольца, обеспечивающие герметичность соединений | Заменять при каждом ремонте трубки |
| Крепежные элементы | Болты, гайки и шайбы для крепления трубки | Использовать оригинальные детали |
Интересные факты
Вот несколько интересных фактов о ремонте и замене трубки подачи масла на турбине Камаз Евро 1:
Критическая роль в системе смазки: Трубка подачи масла на турбине играет ключевую роль в системе смазки, обеспечивая необходимое количество масла для охлаждения и смазки турбокомпрессора. Неправильная установка или повреждение трубки может привести к перегреву и выходу из строя турбины, что в свою очередь может вызвать серьезные повреждения двигателя.
Материалы и технологии: Трубки подачи масла на турбинах Камаз Евро 1 часто изготавливаются из высококачественных металлов, устойчивых к коррозии и высоким температурам. В процессе ремонта может использоваться современная технология сварки и соединения, что обеспечивает надежность и долговечность соединений.
Профилактика и диагностика: Регулярная проверка состояния трубки подачи масла и системы смазки в целом может существенно продлить срок службы турбины. Важно обращать внимание на утечки масла и посторонние шумы, так как это может быть признаком проблем с трубкой или самой турбиной. Профилактические меры, такие как замена фильтров и использование качественного масла, также способствуют снижению риска повреждений.
Диагностика неисправностей и признаки износа
Необходимость замены трубки подачи масла можно определить по нескольким косвенным и прямым признакам, которые проявляются в процессе эксплуатации грузовика.
Первым тревожным сигналом является маслянистый налет в области соединения трубки с корпусом турбины или блоком цилиндров.
Если при работе двигателя на высоких оборотах слышен свист или вой, это может указывать на нарушение подачи масла и масляное голодание подшипников.
Визуальный осмотр следует проводить на холодном двигателе, так как горячее масло под давлением может вызвать ожоги и воспламенение.
Повышенный расход масла без видимых внешних утечек часто свидетельствует о том, что масло сгорает в цилиндрах из-за неисправности турбины, вызванной недостаточной смазкой.
Методы выявления утечек и засоров
Для точной диагностики проблемы сначала очистите двигатель от загрязнений и масла, а затем запустите его на короткий период.
Капли или струи масла в области соединений трубки указывают на разгерметизацию уплотнителей или наличие трещин в металле.
Определить засорение внутреннего канала трубки или дроссельного жиклера сложнее. Для этого потребуется разобрать узел и проверить его на дефекты.
Если при продувке сжатым воздухом не наблюдается свободного потока масла, это может свидетельствовать о коксовых отложениях внутри полости.
Коксование масла возникает из-за перегрева турбины сразу после остановки двигателя, что приводит к образованию твердых пробок в узких каналах.
⚠️ Внимание: При обнаружении струи масла под давлением немедленно остановите двигатель, чтобы избежать риска воспламенения и потери смазки.
Иногда неисправности вызваны не самой трубкой, а деформацией ответных фланцев, что мешает герметичному прилеганию прокладок.
Проверка плоскостности прилегания осуществляется с помощью металлической линейки или щупа. Зазор не должен превышать 0.1 мм.
Технология замены трубки подачи масла
Замена требует выполнения определенной последовательности действий и наличия нужного набора инструментов и расходных материалов.
Работы лучше всего проводить на смотровой яме или эстакаде, так как доступ к турбокомпрессору и подводящим трубопроводам снизу затруднен конструкцией рамы.
Перед началом работ важно дождаться полного остывания двигателя, чтобы избежать ожогов и обеспечить правильную установку новых уплотнений.
Необходимо заранее подготовить контейнер для слива масла, новые прокладки, болты крепления и, при необходимости, новую трубку в сборе.
Качество выполняемых работ напрямую влияет на срок службы турбокомпрессора, поэтому игнорирование технологических требований недопустимо.
- Слейте моторное масло из картера двигателя в подготовленный контейнер.
- Отсоедините подводящий шланг и снимите трубку подачи масла, открутив крепежные болты.
- Очистите места установки на блоке цилиндров и корпусе турбины от старой прокладки и нагара.
- Установите новую трубку с новыми уплотнениями, соблюдая момент затяжки крепежных болтов.
- Залейте масло в двигатель, запустите его и проверьте систему на герметичность.
Необходимый инструмент и расходные материалы
Для замены потребуется стандартный набор головок и ключей, включая удлинитель и вороток для доступа к труднодоступным болтам.
Обязательно используйте динамометрический ключ для контроля усилия затяжки, так как чрезмерная затяжка может деформировать фланцы.
Рекомендуется применять медные прокладки или качественный паронит, устойчивый к высоким температурам, в качестве уплотнителей.
Не используйте герметик для уплотнения резьбовых соединений, так как он может попасть внутрь системы и вызвать закупорку жиклера.
Для очистки поверхностей используйте растворитель или бензин, а также ветошь, не оставляющую ворса.
| Наименование | Тип/Марка | Примечание |
|---|---|---|
| Динамометрический ключ | 10-60 Нм | Для затяжки болтов |
| Прокладки | Медь/Паронит | Только новые |
| Растворитель | Бензин «Калоша» | Для обезжиривания |
Если динамометрического ключа нет, затяжку следует производить осторожно, ориентируясь на усилие, необходимое для сжатия пружинной шайбы.
Все инструменты должны быть чистыми, чтобы избежать попадания абразивных частиц в систему смазки двигателя.
Типичные ошибки при ремонте и обслуживании
Анализ статистики отказов показывает, что большинство проблем с турбокомпрессорами после ремонта возникает из-за несоблюдения технологии установки.
Механики часто игнорируют необходимость замены уплотнителей, используя старые прокладки, которые утратили эластичность и не обеспечивают герметичность.
Еще одной распространенной ошибкой является недостаточная чистота при монтаже, что приводит к попаданию пыли и грязи в подшипниковый узел.
Неправильный выбор момента затяжки болтов может вызвать утечки масла, деформацию фланцев и самой трубки.
- Повторное использование прокладок — старые уплотнители после нагрева и сжатия не восстанавливают форму, что приводит к утечкам. Правильным решением будет установка только новых элементов.
- Отсутствие предпусковой смазки — запуск сухого турбокомпрессора сразу после сборки может вызвать задиры подшипников, поэтому необходимо залить масло в входное отверстие перед стартом.
- Игнорирование прогрева и охлаждения — резкая остановка горячего двигателя может привести к коксованию масла в трубке, поэтому нужно дать двигателю поработать на холостом ходу 2-3 минуты.
- Использование неподходящих аналогов — установка трубок без дросселя или с измененной геометрией нарушает гидравлику смазки, что приводит к быстрому выходу узла из строя.
Соблюдение чистоты и использование оригинальных или сертифицированных аналогов запчастей значительно увеличивает срок службы турбокомпрессора.
Эксплуатация и профилактика системы смазки
Долговечность масляной трубки и всей турбины зависит не только от качества ремонта, но и от условий эксплуатации грузовика.
Регулярная замена моторного масла и фильтров — ключевой фактор в предотвращении закоксовки каналов и износа подшипников.
Использование масла, не соответствующего требованиям производителя, может привести к образованию отложений и снижению смазывающих свойств при высоких температурах.
Своевременное выявление и устранение небольших утечек помогает избежать падения уровня масла и предотвращает масляное голодание турбины.
Визуальный осмотр состояния патрубков и шлангов системы смазки следует проводить при каждом плановом техническом обслуживании.
Рекомендации по продлению ресурса узла
Для снижения термических нагрузок на масло в турбине рекомендуется после длительной поездки дать двигателю поработать на холостом ходу. Это поможет уменьшить температуру корпуса турбины и предотвратить закипание масла в каналах после остановки.
В зимний период следует избегать высоких оборотов двигателя, пока масло не достигнет рабочей температуры. Холодное вязкое масло с трудом проходит через узкие каналы и дроссельные жиклеры, что может привести к кратковременному голоданию подшипников.
Регулярная проверка системы вентиляции картера также важна, так как избыточное давление может выдавливать масло через сальники турбины.
⚠️ Важно: Интервалы замены масла для двигателей с турбонаддувом должны быть уменьшены на 15-20% по сравнению с атмосферными моторами.
Соблюдение этих рекомендаций позволяет значительно увеличить межремонтный пробег и избежать неожиданных поломок в пути. Качественное обслуживание системы смазки — это инвестиция в надежность вашего грузовика и снижение затрат на ремонт.
Восстановление герметичности системы подачи масла на турбину Камаз Евро 1 критически важно для поддержания работоспособности силового агрегата. Использование качественных комплектующих и соблюдение технологии монтажа обеспечивают надежную работу турбокомпрессора на длительный срок.
Регулярный контроль состояния узлов и соблюдение регламента обслуживания являются залогом отсутствия серьезных поломок и экономии на ремонте.
Обзор популярных производителей трубок подачи масла
При выборе трубки подачи масла для турбины Камаз Евро 1 важно учитывать не только качество, но и репутацию производителя. На рынке представлено множество компаний, которые предлагают запчасти для автомобилей, однако не все из них могут гарантировать надежность и долговечность своей продукции.
Одним из наиболее известных производителей трубок подачи масла является компания ГАЗ. Она зарекомендовала себя как надежный поставщик автозапчастей, предлагая продукцию, соответствующую высоким стандартам качества. Трубки от ГАЗа отличаются прочностью и устойчивостью к воздействию высоких температур, что делает их идеальными для использования в условиях повышенной нагрузки.
Еще одним популярным производителем является Техноавиа. Эта компания специализируется на производстве комплектующих для автомобилей и предлагает широкий ассортимент трубок, в том числе и для турбин. Трубки Техноавиа изготавливаются из высококачественных материалов, что обеспечивает их долговечность и надежность в эксплуатации.
Не менее известным игроком на рынке является КамАЗ, который производит оригинальные запчасти для своих автомобилей. Трубки подачи масла, изготовленные на заводе КамАЗ, проходят строгий контроль качества и соответствуют всем требованиям, предъявляемым к автозапчастям. Использование оригинальных комплектующих гарантирует правильную работу системы смазки и предотвращает возможные поломки.
Также стоит обратить внимание на продукцию Форвард. Эта компания предлагает как оригинальные, так и неоригинальные трубки, которые могут быть более доступными по цене, но при этом не уступают в качестве. Трубки Форвард часто выбирают автолюбители, которые ищут оптимальное соотношение цены и качества.
При выборе трубки подачи масла важно учитывать не только производителя, но и совместимость с конкретной моделью турбины. Рекомендуется обращаться к специалистам или консультироваться с продавцами, чтобы избежать ошибок при покупке. Также стоит обратить внимание на отзывы других пользователей, которые уже имели опыт эксплуатации трубок от того или иного производителя.
В заключение, выбор трубки подачи масла для турбины Камаз Евро 1 – это ответственный процесс, который требует внимательности и тщательного подхода. Ориентируясь на проверенных производителей, можно существенно повысить шансы на долговечную и надежную работу системы смазки вашего автомобиля.
Сравнение качества и ценовых категорий
При выборе трубки подачи масла на турбине Камаз Евро 1 важно учитывать как качество, так и ценовые категории. На рынке представлено множество вариантов, и каждый из них имеет свои особенности.
Качество трубок может варьироваться в зависимости от производителя. Оригинальные запчасти, как правило, изготавливаются из высококачественных материалов, что обеспечивает их долговечность и надежность. Они проходят строгий контроль качества и соответствуют всем стандартам, установленным для автомобилей Камаз. Однако цена на оригинальные детали может быть значительно выше, чем на аналоги.
Существует множество производителей, предлагающих неоригинальные трубки, которые могут быть как высококачественными, так и низкокачественными. При выборе неоригинальной детали важно обращать внимание на репутацию производителя, отзывы пользователей и наличие сертификатов качества. Некоторые компании предлагают продукцию, которая по своим характеристикам не уступает оригинальным запчастям, но стоит значительно дешевле.
Ценовые категории трубок подачи масла также могут сильно различаться. Наиболее доступные варианты могут стоить от 500 до 1500 рублей, в то время как оригинальные детали могут достигать 3000 рублей и выше. При этом стоит учитывать, что более высокая цена не всегда гарантирует лучшее качество. Важно проводить анализ и сравнение, чтобы выбрать оптимальный вариант, который будет соответствовать как вашему бюджету, так и требованиям к качеству.
Также стоит обратить внимание на условия гарантии. Оригинальные запчасти, как правило, имеют длительный срок гарантии, что свидетельствует о доверии производителя к своей продукции. Неоригинальные детали могут иметь более короткий срок гарантии или вовсе не предоставлять ее, что также следует учитывать при выборе.
В заключение, при сравнении качества и ценовых категорий трубок подачи масла на турбине Камаз Евро 1, важно учитывать не только цену, но и репутацию производителя, отзывы пользователей и условия гарантии. Это поможет сделать правильный выбор и обеспечить надежную работу вашего автомобиля.
Влияние качества масла на работу турбокомпрессора
Качество масла играет критическую роль в работе турбокомпрессора, так как оно отвечает за смазку, охлаждение и защиту всех движущихся частей. Турбокомпрессор работает при высоких температурах и давлениях, что делает его особенно чувствительным к характеристикам масла. Некачественное или неподходящее масло может привести к серьезным повреждениям, включая заклинивание подшипников, образование отложений и коррозию.
Во-первых, важно учитывать вязкость масла. Масло с неправильной вязкостью может не обеспечивать достаточную смазку, что приведет к увеличению трения и износа. Для турбокомпрессоров, таких как на Камаз Евро 1, рекомендуется использовать масла, соответствующие спецификациям производителя, чтобы гарантировать оптимальную работу.
Во-вторых, наличие присадок в масле также существенно влияет на его характеристики. Присадки могут улучшать защитные свойства масла, предотвращая окисление и образование шлама. Это особенно важно для турбокомпрессоров, так как отложения могут забивать масляные каналы и ухудшать смазку. Использование масел с высококачественными присадками поможет продлить срок службы турбокомпрессора и снизить риск его поломки.
Кроме того, регулярная замена масла и фильтров является важным аспектом поддержания качества масла на должном уровне. Загрязненное масло теряет свои смазочные свойства и может привести к повреждению турбокомпрессора. Рекомендуется следовать графику обслуживания, установленному производителем, и не пренебрегать заменой масла, особенно после длительных периодов эксплуатации.
Наконец, стоит отметить, что качество масла также зависит от условий эксплуатации. В условиях повышенных температур, пыли и влаги масло может быстрее терять свои свойства. Поэтому в таких условиях может потребоваться более частая замена масла и использование более качественных смазочных материалов.
Таким образом, качество масла является одним из ключевых факторов, влияющих на надежность и долговечность турбокомпрессора. Правильный выбор масла, регулярная его замена и соблюдение рекомендаций производителя помогут избежать серьезных поломок и продлить срок службы как турбокомпрессора, так и всего двигателя в целом.
Рекомендации по выбору масла для турбонаддува
Выбор масла для турбонаддува является критически важным аспектом, который напрямую влияет на производительность и долговечность турбины. При использовании неподходящего масла могут возникнуть серьезные проблемы, такие как перегрев, образование отложений и преждевременный износ. Поэтому важно учитывать несколько ключевых факторов при выборе масла для турбонаддува на Камаз Евро 1.
Во-первых, необходимо учитывать спецификации, указанные производителем. Для турбин Камаз Евро 1 рекомендуется использовать масла, соответствующие стандартам API (American Petroleum Institute) и ACEA (Ассоциация европейских производителей автомобилей). Обычно это масла с классом вязкости 15W-40 или 10W-40, которые обеспечивают необходимую защиту при различных температурных режимах.
Во-вторых, стоит обратить внимание на тип масла. Синтетические масла, как правило, обеспечивают лучшую защиту и стабильность при высоких температурах, чем минералки. Они обладают более высокой термостойкостью и меньшей склонностью к образованию отложений, что особенно важно для турбонаддува, где температура может достигать критических значений.
Третьим важным аспектом является наличие присадок в масле. Присадки, такие как антиоксиданты, противозадирные и моющие компоненты, помогают улучшить эксплуатационные характеристики масла и продлить срок службы турбины. Выбирайте масла с высококачественными присадками, которые обеспечивают надежную защиту от износа и коррозии.
Также стоит учитывать условия эксплуатации автомобиля. Если Камаз используется в тяжелых условиях, таких как частые перегрузки или работа в высоких температурах, рекомендуется выбирать масла с улучшенными характеристиками, способные выдерживать повышенные нагрузки и температуры.
Наконец, не забывайте о регулярной замене масла и фильтров. Даже самое качественное масло со временем теряет свои свойства, поэтому важно следить за состоянием масла и заменять его в соответствии с рекомендациями производителя. Это поможет избежать проблем с турбонаддувом и обеспечит его надежную работу на протяжении длительного времени.
