В данной статье мы подробно рассмотрим устройство, регулировку и замену цилиндров сцепления на автомобиле Урал 4320. Правильная работа сцепления является ключевым фактором для обеспечения надежности и безопасности эксплуатации транспортного средства. Мы предоставим полное руководство по ремонту главного и рабочего цилиндров, включая схемы, инструкции по регулировке зазоров, прокачке системы и устранению распространенных неисправностей. Это поможет владельцам и механикам эффективно поддерживать сцепление в исправном состоянии и избежать серьезных поломок в будущем.
Диагностика неисправностей гидравлического привода
Первоначальная диагностика системы начинается с визуального осмотра и контроля уровня рабочей жидкости в бачке главного цилиндра. Резкое снижение этого уровня может свидетельствовать о наличии утечки.
Если уровень жидкости в норме, но педаль работает неправильно, стоит проверить наличие подтеков тормозной жидкости на картере сцепления или в нижней части главного цилиндра. Это может указывать на проблемы с герметичностью манжет.
Также необходимо проверить свободный ход толкателя поршня. Его отсутствие или чрезмерное увеличение может нарушить функционирование системы и привести к неполному включению или выключению сцепления.
Симптомы неисправности главного цилиндра
Главный цилиндр сцепления (ГЦС) играет ключевую роль в создании давления в системе. Его неисправности проявляются определенными симптомами.
При внутренней утечке жидкости через манжеты поршня педаль сцепления может медленно «проваливаться» при постоянном нажатии. Это затрудняет удержание автомобиля на передаче.
Еще одним признаком неисправности является рывковое движение педали или её заедание. Это часто связано с коррозией внутренней поверхности цилиндра или загрязнением рабочей жидкости.
Если при нажатии на педаль не наблюдается характерного перемещения жидкости в бачке или слышен булькающий звук, это может указывать на попадание воздуха в систему или значительный износ уплотнений.
| Этап ремонта | Описание действий | Необходимые инструменты |
|---|---|---|
| Снятие цилиндра | Отсоединить трубки, открутить крепления | Гаечные ключи, отвертка |
| Осмотр цилиндра | Проверить на наличие трещин и износа | Лупа, микрометр |
| Замена уплотнений | Заменить старые уплотнители на новые | Набор уплотнителей, смазка |
| Регулировка зазоров | Отрегулировать зазоры между деталями | Штангенциркуль, ключи |
| Установка цилиндра | Установить цилиндр на место, подключить трубки | Гаечные ключи, отвертка |
| Проверка работы | Протестировать работу сцепления | Тест-драйв, манометр |
Интересные факты
Вот несколько интересных фактов о ремонте и регулировке цилиндров сцепления на Урале 4320:
Гидравлическая система: Урал 4320 использует гидравлическую систему сцепления, что позволяет обеспечить более плавное и эффективное управление. Однако, при ремонте цилиндров сцепления важно следить за состоянием гидравлической жидкости, так как загрязнения могут привести к снижению эффективности работы системы.
Регулировка зазоров: Правильная регулировка зазоров между деталями цилиндров сцепления критически важна для их долговечности. Неправильная регулировка может привести к преждевременному износу или даже поломке, что в свою очередь может вызвать серьезные проблемы с трансмиссией.
Совместимость деталей: При ремонте цилиндров сцепления Урал 4320 важно использовать оригинальные или качественные аналоговые запчасти. Некачественные детали могут не только ухудшить работу сцепления, но и привести к повреждению других компонентов автомобиля, что увеличивает затраты на ремонт в будущем.
Признаки поломки рабочего цилиндра
Рабочий цилиндр сцепления (РЦС) напрямую влияет на вилку выключения. Его неисправность часто приводит к полному исчезновению давления в системе.
При проблемах с РЦС жидкость может вытекать через защитный колпачок или в области соединения со шлангом. Это легко заметить по характерным маслянистым следам.
Если шток рабочего цилиндра не выдвигается при нажатии на педаль, несмотря на исправную работу главного цилиндра, это может указывать на заклинивание поршня или повреждение манжеты внутри корпуса.
Затрудненное переключение передач на работающем двигателе при исправной механике коробки передач может быть косвенным признаком неисправности рабочего цилиндра.
⚠️ Важно: Использование некачественной или загрязненной тормозной жидкости может привести к быстрому набуханию резинок уплотнений и коррозии металлических элементов цилиндров.
Устройство и специфика конструкции Урал 4320
Система привода сцепления на Урал 4320 основана на традиционной гидравлической схеме, но включает усиленные компоненты, способные выдерживать высокие крутящие моменты дизельного двигателя.
Главный цилиндр фиксируется на кронштейне, расположенном на раме или в кабине, и соединяется с педальным механизмом через толкатель, который передает усилие от водителя на поршень.
Рабочий цилиндр монтируется на картере сцепления или трансмиссии и через шток воздействует на вилку, разводящую лепестки корзины сцепления.

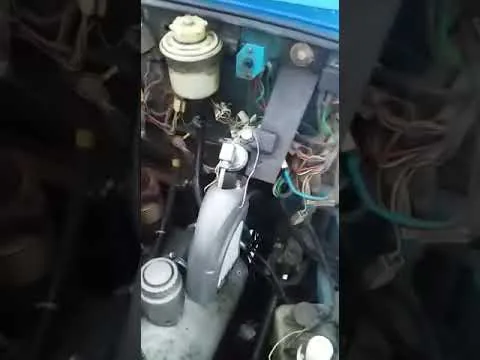

Конструкция главного цилиндра
Внутреннее пространство главного цилиндра сцепления (ГЦС) разделено поршнем с манжетами. При его перемещении создается избыточное давление, которое выталкивает жидкость в рабочий цилиндр.
Конструкция включает компенсационный канал. Он позволяет жидкости расширяться при нагревании и возвращаться в резервуар, когда педаль отпускается. Это предотвращает случайное включение сцепления.
Качество внутренней поверхности гильзы критично. Наличие царапин или коррозии может привести к быстрому износу манжет и утечке герметичности системы.
Особенности рабочего цилиндра и штока
Рабочий цилиндр на Урал 4320 часто имеет увеличенный диаметр поршня, что необходимо для создания достаточного усилия выжима на вилке.
Шток рабочего цилиндра должен быть оснащен регулируемым зазором с вилкой, что позволяет компенсировать износ фрикционных накладок сцепления.
Защитный резиновый колпачок на штоке предотвращает попадание пыли и грязи внутрь цилиндра, однако его целостность часто нарушается, что требует регулярной проверки.
В таблице ниже представлены основные характеристики цилиндров сцепления для различных модификаций:
| Параметр | Главный цилиндр | Рабочий цилиндр |
|---|---|---|
| Тип привода | Гидравлический | Гидравлический |
| Диаметр поршня | 38-40 мм (в зависимости от модели) | 38-40 мм (в зависимости от модели) |
| Рабочая жидкость | Тормозная (DOT-4) | Тормозная (DOT-4) |
Технология замены и регулировки цилиндров
Замена цилиндров — это процесс, требующий внимательности и аккуратности, так как загрязнение гидравлической системы недопустимо.
Перед началом работы нужно удалить остатки старой жидкости и тщательно очистить соединительные участки от грязи и масла.
При установке новых компонентов важно правильно выровнять элементы и обеспечить герметичность всех резьбовых соединений.
Замена главного цилиндра
Для замены главного цилиндра сцепления сначала отсоедините гидравлическую линию от штуцера. Затем снимите стопорное кольцо или гайку, фиксирующую цилиндр к кронштейну.
После демонтажа старого узла проверьте состояние толкателя педали. При необходимости замените его или смазать места соприкосновения.
Установите новый цилиндр на прежнее место, подключите к нему магистраль и выполните первичную заправку системы жидкостью.
Монтаж рабочего цилиндра
Демонтаж рабочего цилиндра сцепления производится со стороны коробки передач, что часто требует доступа к нижней части автомобиля, например, через смотровую яму.
При установке нового цилиндра важно правильно отрегулировать длину штока, чтобы обеспечить необходимый зазор между штоком и вилкой.
После закрепления цилиндра болтами нужно подключить гидравлический шланг и прокачать систему для удаления воздуха.
Регулировка свободного хода педали — это финальный шаг, обеспечивающий корректное функционирование механизма.
Необходимо установить регулировочную гайку на штоке так, чтобы свободный ход педали составлял 15-20 мм, что соответствует оптимальному зазору в системе.
Прокачка системы и устранение воздушных пробок
Прокачка гидравлического привода сцепления — важный этап после разборки системы или замены жидкости.
Воздух в системе снижает эффективность работы привода, делая его «ватным». Газ сжимается и не передает усилие на поршень рабочего цилиндра.
Для выполнения этой процедуры потребуется помощь другого человека или специальное вакуумное устройство для создания необходимого давления.
Подготовка и процесс прокачки
Работы выполняются на смотровой яме или эстакаде, так как штуцер для прокачки расположен на корпусе рабочего цилиндра.
Важно контролировать уровень жидкости в бачке главного цилиндра, чтобы избежать его полного опустошения и повторного засасывания воздуха.
Процесс повторяется, пока из штуцера не начнет вытекать чистая жидкость без пузырьков воздуха.
- Удалите грязь с защитного колпачка и штуцера прокачки рабочего цилиндра.
- Снимите колпачок и подключите прозрачный шланг к штуцеру, опустив его в контейнер с чистой тормозной жидкостью.
- Помощник должен аккуратно нажать на педаль сцепления 3-4 раза и удерживать ее в нажатом положении.
- Ослабьте штуцер на пол-оборота, чтобы жидкость с воздухом вышла в контейнер, затем закрутите штуцер обратно.
- После закрытия штуцера помощник может отпустить педаль, и процесс повторяется до полного удаления воздуха.
По завершении прокачки проверьте герметичность всех соединений и долейте жидкость до максимального уровня.
Если педаль остается мягкой после нескольких попыток прокачки, проверьте наличие подсоса воздуха через микротрещины в шлангах или поврежденные манжеты.
⚠️ Важно: Тормозная жидкость может повредить лакокрасочные покрытия и резиновые изделия, избегайте ее попадания на кузов автомобиля или одежду.
Типичные ошибки при обслуживании сцепления
При ремонте трансмиссии Урал 4320 специалисты часто совершают ошибки, которые могут свести на нет все усилия по восстановлению работоспособности узла.
Одной из распространенных причин повторных поломок является пренебрежение чистотой при работе с гидравлическими системами.
Часто наблюдается неправильная настройка зазоров, что может привести как к пробуксовке сцепления, так и к его «ведению».
- Использование неподходящей жидкости — применение масел или жидкостей на минеральной основе может повредить резиновые манжеты, предназначенные только для гликолевых составов.
- Отсутствие регулировки свободного хода — установка цилиндра «на глаз» без измерения хода педали приводит к неполному выключению сцепления и быстрому износу выжимного подшипника.
- Некачественная прокачка — оставшийся в системе воздух быстро нагревается и расширяется, что может заблокировать работу привода при интенсивной эксплуатации.
- Игнорирование состояния шлангов — старые резиновые шланги могут разбухать изнутри под давлением, перекрывая поток жидкости, даже если внешне они выглядят исправными.
Соблюдение технологии ремонта и использование качественных запасных частей значительно увеличивает срок службы системы сцепления.
Регулярные визуальные проверки узлов на наличие утечек и контроль уровня жидкости помогут избежать внезапных поломок техники в пути.
Правильно настроенный привод обеспечивает легкость управления грузовиком и снижает утомляемость водителя во время длительных поездок.
Финальная проверка и эксплуатационные рекомендации
Завершение любого ремонта включает тщательную проверку работы системы в реальных условиях.
Важно убедиться, что передачи переключаются плавно при работающем двигателе, а сцепление не издает посторонних звуков.
Регулярное техническое обслуживание и своевременная замена расходных материалов обеспечивают надежную работу трансмиссии в любых дорожных условиях.
⚠️ Важно: После установки новых цилиндров в первые 100-200 км пробега избегайте резких стартов и перегрузок для правильной притирки новых манжет.
Состояние сцепления напрямую влияет на безопасность движения и срок службы коробки передач.
При появлении признаков нестабильной работы привода необходимо незамедлительно провести диагностику, не дожидаясь полного выхода узла из строя.
Качественное техническое обслуживание — залог долгой и бесперебойной работы вашего грузовика Урал 4320.
Инструменты и материалы для ремонта
Для успешного ремонта и регулировки цилиндров сцепления автомобиля Урал 4320 потребуется набор специализированных инструментов и материалов. Правильный выбор инструментов обеспечит высокое качество работы и минимизирует риск повреждения деталей.
Необходимые инструменты
- Набор ключей: Для демонтажа и монтажа крепежных элементов цилиндров сцепления необходимы как рожковые, так и торцевые ключи различных размеров. Рекомендуется иметь ключи от 10 до 24 мм.
- Отвертки: Плоские и крестовые отвертки помогут в работе с крепежом и при разборке элементов сцепления.
- Динамометрический ключ: Используется для затяжки болтов с заданным моментом, что особенно важно для обеспечения надежной работы сцепления.
- Набор для прокачки тормозов: Включает в себя шланги и емкость для сбора жидкости, что необходимо для удаления воздуха из системы после ремонта.
- Пробка для слива жидкости: Позволяет аккуратно слить старую тормозную жидкость перед началом ремонта.
- Ключ для регулировки: Специальный инструмент для регулировки зазоров в цилиндрах сцепления.
- Мультиметр: Для проверки электрических компонентов, если они присутствуют в системе сцепления.
Материалы
- Тормозная жидкость: Используйте только ту жидкость, которая рекомендована производителем. Обычно это жидкость класса DOT 3 или DOT 4.
- Уплотнительные кольца: При замене цилиндров сцепления обязательно заменяйте уплотнительные кольца, чтобы избежать утечек жидкости.
- Смазочные материалы: Специальные смазки для цилиндров и подшипников помогут обеспечить плавность работы и защиту от коррозии.
- Очистители: Для удаления грязи и остатков старой жидкости рекомендуется использовать специальные очистители, которые не повредят резиновые и пластиковые детали.
Дополнительные рекомендации
Перед началом ремонта убедитесь, что у вас есть все необходимые инструменты и материалы. Это позволит избежать ненужных перерывов в процессе работы. Также рекомендуется ознакомиться с технической документацией на Урал 4320, чтобы точно следовать инструкциям по ремонту и регулировке цилиндров сцепления.
Не забывайте о безопасности: используйте защитные очки и перчатки, чтобы избежать травм и контакта с химическими веществами. Правильная подготовка и наличие всех необходимых инструментов и материалов значительно упростят процесс ремонта и обеспечат его успешное завершение.
Рекомендуемые расходные материалы
Для успешного ремонта и регулировки цилиндров сцепления на автомобиле Урал 4320 необходимо использовать качественные расходные материалы, которые обеспечат надежность и долговечность работы системы сцепления. Ниже представлены основные категории расходных материалов, которые следует учитывать при проведении работ.
1. Жидкость для сцепления
Одним из ключевых компонентов системы сцепления является гидравлическая жидкость. Рекомендуется использовать тормозную жидкость класса DOT 4 или DOT 5.1, так как они обладают высокой температурной стабильностью и хорошими антифрикционными свойствами. Перед заменой жидкости необходимо убедиться, что она не загрязнена и не потеряла своих эксплуатационных характеристик.
2. Уплотнительные кольца и прокладки
При ремонте цилиндров сцепления важно заменить все уплотнительные элементы, чтобы избежать утечек жидкости. Рекомендуется использовать уплотнительные кольца из качественного резинотехнического материала, устойчивого к воздействию тормозной жидкости. Прокладки также должны быть выполнены из материалов, которые не теряют свои свойства при контакте с жидкостью.
3. Поршни и цилиндры
Если требуется замена поршней или цилиндров, стоит выбирать детали от проверенных производителей, которые гарантируют высокое качество и точность изготовления. Оригинальные запчасти могут обеспечить лучшую совместимость и долговечность работы системы. При установке новых поршней необходимо следить за их правильной ориентацией и установочными размерами.
4. Смазочные материалы
Для обеспечения плавной работы механических частей сцепления рекомендуется использовать специальные смазочные материалы, которые подходят для работы в условиях высоких нагрузок. Это может быть как консистентная смазка, так и жидкие масла, которые обеспечивают защиту от коррозии и износа.
5. Инструменты и оборудование
Для выполнения ремонта цилиндров сцепления потребуется набор специализированных инструментов, таких как ключи, отвертки, динамометрические ключи и инструменты для снятия и установки деталей. Также может понадобиться гидравлический пресс для работы с поршнями и цилиндрами. Использование качественного инструмента поможет избежать повреждений деталей и обеспечит точность выполнения работ.
В заключение, правильный выбор расходных материалов и инструментов является залогом успешного ремонта и регулировки цилиндров сцепления на Урале 4320. Рекомендуется заранее подготовить все необходимые компоненты, чтобы процесс ремонта прошел максимально быстро и эффективно.
Профилактика и уход за системой сцепления
Система сцепления является одной из ключевых частей автомобиля, обеспечивающей передачу крутящего момента от двигателя к трансмиссии. Для надежной работы сцепления необходимо регулярно проводить профилактические мероприятия и уход за его компонентами, включая цилиндры сцепления.
Первым шагом в профилактике является регулярная проверка уровня и состояния рабочей жидкости в системе сцепления. Используйте только рекомендованные производителем жидкости, так как их химический состав может существенно влиять на работу системы. Если жидкость потемнела или содержит примеси, ее следует заменить.
Также важно следить за состоянием уплотнительных колец и сальников цилиндров сцепления. Со временем они могут изнашиваться, что приводит к утечкам жидкости и снижению эффективности работы сцепления. При обнаружении утечек необходимо заменить поврежденные элементы, чтобы избежать серьезных поломок.
Регулярная проверка и очистка цилиндров сцепления от загрязнений и коррозии также играют важную роль. На поверхности цилиндров могут накапливаться грязь и ржавчина, что может привести к заеданию поршней и ухудшению работы системы. Для очистки используйте специальные средства, предназначенные для удаления загрязнений, и следите за тем, чтобы не повредить поверхность цилиндров.
Не менее важным аспектом является проверка механизма привода сцепления. Убедитесь, что все соединения и крепления надежны, а тросы и рычаги не имеют износа. Регулярная смазка подвижных частей поможет избежать их заклинивания и продлит срок службы системы.
Кроме того, стоит обратить внимание на состояние дисков сцепления. Износ дисков может привести к пробуксовке и снижению эффективности сцепления. При необходимости их следует заменить, а также проверить состояние маховика и других компонентов системы.
В заключение, регулярная профилактика и уход за системой сцепления, включая цилиндры, помогут избежать серьезных поломок и продлить срок службы автомобиля. Рекомендуется проводить такие проверки не реже одного раза в сезон или перед длительными поездками, чтобы обеспечить надежную работу сцепления в любых условиях.
Регулярные проверки и обслуживание
Регулярные проверки и обслуживание цилиндров сцепления Урал 4320 являются важной частью поддержания надежности и безопасности транспортного средства. Сцепление отвечает за передачу мощности от двигателя к трансмиссии, и его исправная работа критически важна для нормального функционирования автомобиля.
Первым шагом в процессе обслуживания является визуальный осмотр цилиндров сцепления. Необходимо проверить наличие утечек жидкости, которые могут указывать на износ уплотнителей или повреждение самого цилиндра. Утечки могут привести к снижению давления в системе, что, в свою очередь, повлияет на эффективность сцепления.
Следующим этапом является проверка уровня рабочей жидкости в бачке сцепления. Уровень жидкости должен находиться в пределах допустимых значений, указанных в руководстве по эксплуатации. Низкий уровень жидкости может свидетельствовать о наличии утечек или о необходимости замены жидкости, так как со временем она теряет свои свойства.
Также важно проверять состояние тормозной жидкости. Она должна быть чистой и прозрачной. Если жидкость потемнела или содержит примеси, это может указывать на необходимость ее замены. Рекомендуется менять тормозную жидкость каждые два года, даже если утечек не наблюдается.
Регулярная проверка состояния цилиндров сцепления включает в себя и их механическую диагностику. Для этого необходимо снять цилиндры и осмотреть их на наличие трещин, коррозии или других повреждений. Если цилиндры имеют значительные повреждения, их следует заменить.
Не менее важным аспектом является проверка работы сцепления в целом. Для этого необходимо запустить двигатель и включить передачу, не отпуская сцепление. Если сцепление начинает буксовать или не включается, это может указывать на проблемы с цилиндрами или другими компонентами системы.
Кроме того, стоит обратить внимание на регулировку сцепления. Неправильная регулировка может привести к преждевременному износу деталей и снижению эффективности работы сцепления. Регулировка должна проводиться в соответствии с рекомендациями производителя, чтобы обеспечить оптимальную работу системы.
В заключение, регулярные проверки и обслуживание цилиндров сцепления Урал 4320 являются необходимыми мерами для обеспечения надежной работы автомобиля. Пренебрежение этими процедурами может привести к серьезным поломкам и аварийным ситуациям на дороге. Поэтому важно следить за состоянием сцепления и проводить необходимые проверки и регулировки в установленные сроки.
Советы по продлению срока службы цилиндров
Для обеспечения долговечности и надежности цилиндров сцепления Урал 4320 необходимо соблюдать ряд рекомендаций, которые помогут избежать преждевременного износа и поломок. Ниже приведены основные советы, которые помогут продлить срок службы цилиндров сцепления.
- Регулярная проверка уровня жидкости: Убедитесь, что уровень тормозной жидкости в системе сцепления всегда находится в пределах нормы. Низкий уровень жидкости может привести к недостаточному давлению в системе и, как следствие, к повреждению цилиндров.
- Использование качественной жидкости: Используйте только рекомендованную производителем тормозную жидкость. Некачественная или неподходящая жидкость может вызвать коррозию и повреждение внутренних компонентов цилиндров.
- Проверка на утечки: Регулярно осматривайте систему сцепления на наличие утечек. Утечки жидкости могут привести к снижению давления и ухудшению работы цилиндров. При обнаружении утечек необходимо немедленно устранить проблему.
- Своевременная замена компонентов: Если вы заметили признаки износа или повреждения цилиндров, таких как утечки или снижение эффективности работы сцепления, не откладывайте замену. Своевременная замена изношенных деталей поможет избежать более серьезных проблем в будущем.
- Правильная эксплуатация: Избегайте резкого старта и перегрузки автомобиля. Это может привести к избыточному износу сцепления и цилиндров. Старайтесь плавно переключать передачи и не держать ногу на педали сцепления, когда это не требуется.
- Регулярное техническое обслуживание: Проводите плановое техническое обслуживание автомобиля, включая проверку и регулировку системы сцепления. Это поможет выявить и устранить потенциальные проблемы до того, как они станут серьезными.
- Чистка и смазка: Периодически очищайте и смазывайте механизмы, связанные с работой сцепления. Это поможет избежать заклинивания и износа деталей, что в свою очередь продлит срок службы цилиндров.
Следуя этим рекомендациям, вы сможете значительно продлить срок службы цилиндров сцепления вашего Урал 4320, обеспечивая надежную и безопасную работу автомобиля на протяжении многих лет.
