Как устроен ТНВД Камаз Евро 5 и как его отремонтировать

Опубликовано: 02.10.2026

В данной статье мы подробно рассмотрим устройство топливного насоса высокого давления (ТНВД) на автомобилях Камаз с двигателями Евро 5, включая его схему, принципы работы и основные аспекты ремонта. Понимание конструкции и функционирования ТНВД является ключевым для диагностики и устранения неисправностей, что позволяет значительно повысить эффективность работы двигателя и продлить срок службы автомобиля. Мы также обсудим типичные коды ошибок и методы их диагностики, что сделает эту статью полезным руководством как для профессионалов, так и для автолюбителей, стремящихся самостоятельно разобраться в технических нюансах своего транспортного средства.

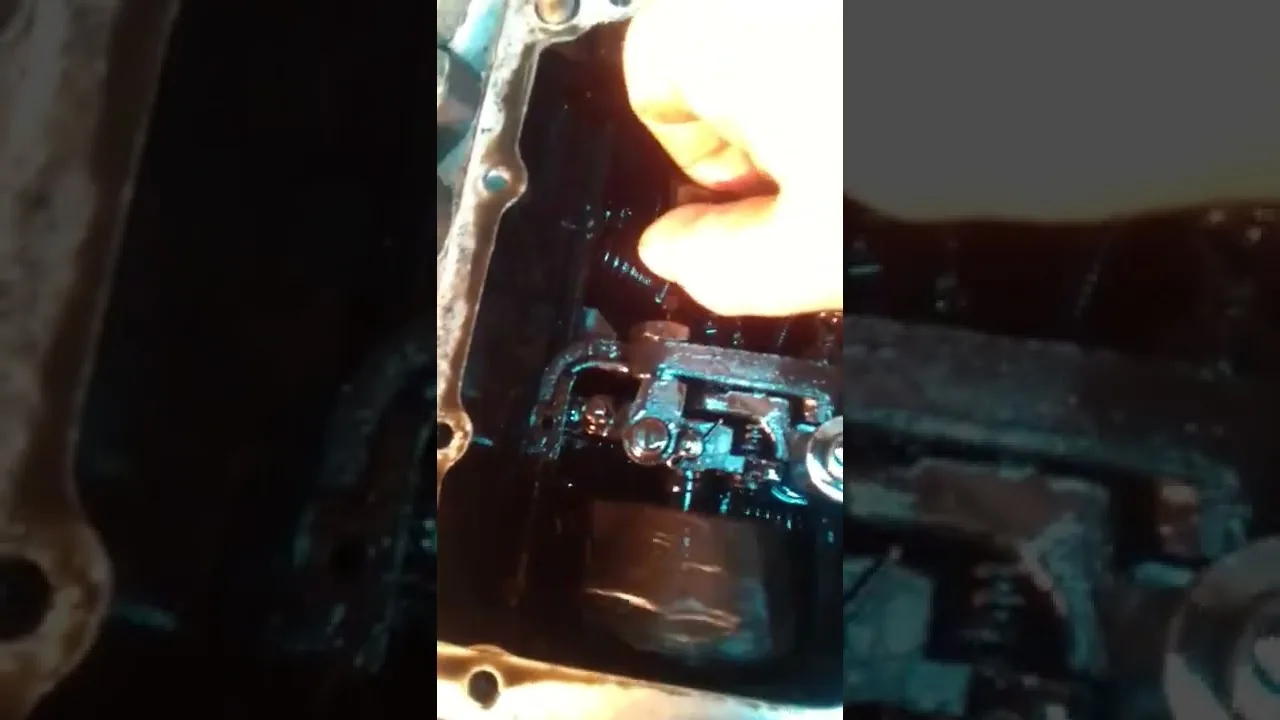

Конструктивные особенности ТНВД серии Bosch для Евро 5

На двигателях КамАЗ, соответствующих стандарту Евро 5, используются топливные насосы высокого давления радиально-плунжерного типа, разработанные компанией Bosch.

Конструкция этих насосов включает трехплунжерную секцию, где плунжеры располагаются радиально и приводятся в движение кулачковой шайбой на валу привода.

Вращение вала создает подачу топлива под высоким давлением в топливную рампу, где оно накапливается перед впрыском в цилиндры двигателя.

В отличие от насосов предыдущих поколений с рядной компоновкой, в данной системе давление формируется независимо от частоты вращения коленчатого вала и нагрузки на двигатель, что обеспечивает стабильность впрыска.

Ключевым компонентом является регулятор давления, который контролирует объем топлива, поступающего в рампу, сбрасывая излишки обратно в магистраль низкого давления.

Система смазки и охлаждения плунжерных пар

Смазка трущихся элементов насоса происходит за счет дизельного топлива, проходящего через внутренние каналы корпуса устройства.

Топливо выполняет две важные функции: оно является источником энергии и помогает отводить тепло от деталей, нагревающихся в процессе сжатия.

Для эффективной смазки необходим качественный топливный фильтр тонкой очистки, который задерживает мельчайшие частицы.

Наличие воды или парафина в топливе может привести к заклиниванию плунжеров и быстрому разрушению поверхности кулачковой шайбы всего за несколько минут.

Компонент ТНВД	Описание функции	Рекомендации по ремонту
Топливный насос	Перекачивает дизельное топливо к форсункам	Проверка на утечки, замена уплотнений
Регулятор давления	Поддерживает необходимое давление топлива	Чистка и проверка на работоспособность
Электронный блок управления	Управляет работой насоса и регулятора	Диагностика ошибок, обновление ПО
Форсунки	Распыляют топливо в камеру сгорания	Проверка на засорение, замена при необходимости
Фильтр топлива	Очищает топливо от примесей	Регулярная замена, очистка
Система охлаждения	Предотвращает перегрев ТНВД	Проверка уровня охлаждающей жидкости

Интересные факты

Вот несколько интересных фактов о Топливном насосе высокого давления (ТНВД) на Камазах Евро 5:

Современные технологии впрыска: ТНВД на Камазах Евро 5 использует систему Common Rail, которая обеспечивает более точный и эффективный впрыск топлива. Это позволяет значительно снизить выбросы вредных веществ и повысить экономичность двигателя, что соответствует строгим экологическим стандартам Евро 5.
Диагностика и ремонт: Современные ТНВД оснащены встроенными датчиками, которые позволяют проводить диагностику состояния насоса и системы впрыска в реальном времени. Это упрощает процесс выявления неисправностей и позволяет избежать серьезных поломок, что особенно важно для коммерческого транспорта, где простои могут привести к значительным финансовым потерям.
Сложность конструкции: ТНВД на Камазах Евро 5 имеет сложную конструкцию, состоящую из множества компонентов, включая насосы, форсунки и электронные блоки управления. Это делает ремонт и обслуживание таких систем более трудоемкими и требующими высокой квалификации специалистов, что подчеркивает важность регулярного технического обслуживания для поддержания надежности и долговечности автомобиля.

Принцип работы и управление подачей топлива

Функционирование ТНВД в системе Common Rail на Камазе Евро 5 основано на разделении задач, связанных с созданием давления и впрыском.

Насос отвечает за генерацию и поддержание необходимого давления в аккумуляторе (рампе), а момент и продолжительность впрыска контролируются электронным блоком управления (ЭБУ).

Электронная система анализирует данные с датчиков, таких как положение коленвала, давление в рампе и температура, внося коррективы в работу регулятора.

Фазы работы плунжерной пары

Процесс подачи топлива состоит из нескольких последовательных этапов, которые повторяются с высокой частотой во время работы двигателя.

На первом этапе плунжер опускается, и топливо заполняет рабочую камеру через впускной клапан.

Когда плунжер поднимается, впускной клапан закрывается, и начинается фаза сжатия, которая продолжается до открытия нагнетательного клапана.

Затем топливо под давлением поступает в рампу, а остаток, не попавший в систему высокого давления, возвращается в бак через перепускной канал.

Точная дозировка достигается с помощью электромагнитного клапана, который блокирует подачу топлива в плунжную секцию в нужный момент.

Регулирование давления в системе

Контроль производительности насоса осуществляется регулировкой эффективного хода плунжера.

Электронный блок управления (ЭБУ) отправляет сигнал на электромагнитный клапан, который определяет момент остановки наполнения камеры топливом.

Такой подход позволяет насосу подавать именно то количество топлива, которое необходимо двигателю в данный момент, избегая избыточного давления.

При работе на холостом ходу производительность насоса минимальна, что снижает нагрузку на привод и экономит топливо.

Диагностика неисправностей и коды ошибок

Современная система управления двигателем КамАЗ Евро 5 оснащена усовершенствованной системой самодиагностики. Она отслеживает любые отклонения в работе топливного насоса высокого давления (ТНВД).

При возникновении неисправностей на приборной панели загорается индикатор, сигнализирующий о проблеме. В памяти электронного блока управления (ЭБУ) сохраняются соответствующие коды ошибок.

Для получения информации необходимо использовать специализированный диагностический сканер, совместимый с протоколами КамАЗ.

Анализ полученных кодов помогает определить источник проблемы: это может быть механическое повреждение, электрическая неисправность клапанов или сбой в работе датчиков.

Типичные коды ошибок ТНВД

Наиболее распространенные коды ошибок связаны с низким или высоким давлением в топливной рампе, а также с неисправностями регулятора.

Ошибка «низкое давление в рампе» может указывать на подсос воздуха, износ плунжеров или проблемы с перепускным клапаном.

Коды, связанные с «обрывом цепи регулятора», сигнализируют о электрических неисправностях в проводке или в самом электромагнитном клапане.

Важно различать ошибки, возникающие при запуске двигателя, и те, что проявляются под нагрузкой, так как это указывает на разные элементы системы.

Код ошибки (пример)	Описание проблемы	Вероятная причина
P0087	Низкое давление в топливной рампе	Засор фильтра, износ ТНВД
P0088	Слишком высокое давление в рампе	Неисправность регулятора давления
P0216	Неисправность цепи управления ТНВД	Обрыв проводки, отказ клапана

Методы проверки механической части

Если электроника не показывает явных неисправностей, но двигатель работает нестабильно, необходимо провести механическую диагностику компонентов.

Сначала проверьте герметичность соединений и убедитесь в отсутствии подсоса воздуха в системе низкого давления.

Измерение давления на выходе из подкачивающего насоса (если он отдельный) или в магистрали перед топливным насосом высокого давления позволяет оценить эффективность фильтров.

Наиболее надежный способ оценки остаточного ресурса насоса — проверка его производительности на стенде.

Регулировка и техническое обслуживание

ТНВД Камаз Евро 5 не требует регулярной настройки углов опережения впрыска, так как этот процесс осуществляется автоматически с помощью электроники.

Основные мероприятия по обслуживанию включают своевременную замену топливных фильтров и контроль качества топлива.

При возникновении симптомов нестабильной работы, таких как колебания оборотов или дымление, необходимо проверить форсунки и давление в топливной рампе.

Любые изменения в конструкции насоса или его настройках без специального оборудования строго запрещены.

Замена топливных фильтров

Срок службы топливных фильтров зависит от качества дизельного топлива и условий эксплуатации автомобиля.

Замена фильтра должна проводиться согласно установленному регламенту или при снижении давления в системе ниже допустимых норм.

Перед установкой нового фильтра рекомендуется заполнить его чистым топливом. Это облегчит запуск двигателя и снизит нагрузку на плунжеры.

После замены фильтра необходимо несколько раз прокачать систему с помощью ручного насоса (если он есть) или включением зажигания для удаления воздуха.

Проверка герметичности системы

Подсос воздуха в систему низкого давления часто вызывает проблемы с запуском и работой двигателя.

Проверку следует начинать с тщательного осмотра всех соединений, шлангов и корпуса фильтра-отстойника.

Использование прозрачного шланга между баком и топливным насосом высокого давления (ТНВД) позволяет легко выявить пузырьки воздуха в топливе.

При обнаружении подсоса необходимо заменить поврежденные компоненты, так как применение герметика для устранения утечек в системе питания недопустимо.

Типичные ошибки при эксплуатации и ремонте

Неправильное обслуживание или самостоятельный ремонт системы Common Rail без необходимых знаний могут усугубить существующие проблемы.

Множество неисправностей возникает из-за невнимания к чистоте топлива и использования некачественных запасных частей.

Понимание распространенных ошибок поможет избежать значительных затрат и продлить срок службы топливной системы.

Игнорирование замены фильтров — приводит к попаданию абразивных частиц в плунжерные пары, что вызывает их ускоренный износ и заклинивание.
Попытка регулировки насоса «на слух» — в системах Евро 5 механическая регулировка подачи топлива отсутствует; все параметры устанавливаются программно через ЭБУ.
Использование «народных» методов прокачки — подключение дополнительных емкостей или применение компрессоров может повредить датчики давления и клапаны.
Пренебрежение сливом воды — наличие воды в топливе приводит к коррозии прецизионных пар и может вызвать гидравлический удар в плунжерной секции.

Современные технологии диагностики ТНВД

Современные технологии диагностики топливных насосов высокого давления (ТНВД) на автомобилях Камаз Евро 5 играют ключевую роль в обеспечении надежной работы двигателя и его экономичности. С учетом сложной конструкции и высоких требований к качеству топлива, диагностика ТНВД становится необходимой для поддержания его работоспособности и предотвращения серьезных поломок.

Одним из основных методов диагностики является компьютерная диагностика, которая позволяет выявить ошибки в работе системы впрыска и ТНВД. С помощью специализированного оборудования, подключаемого к бортовой системе автомобиля, можно получить информацию о состоянии датчиков, давления, а также о работе самого насоса. Это позволяет быстро определить наличие неисправностей и принять меры по их устранению.

Кроме того, важным аспектом диагностики является визуальный осмотр ТНВД. Специалисты проверяют наличие утечек топлива, состояние уплотнительных колец и соединений, а также целостность корпуса насоса. Визуальный осмотр может выявить механические повреждения, коррозию или загрязнения, которые могут негативно сказаться на работе системы.

Тестирование давления в системе впрыска также является важной частью диагностики. Для этого используются манометры, которые позволяют измерить давление на выходе из ТНВД. Низкое давление может указывать на износ насоса или забитые фильтры, в то время как слишком высокое давление может свидетельствовать о неисправности регулятора давления.

Современные технологии также включают в себя использование ультразвуковой очистки для восстановления работоспособности ТНВД. Этот метод позволяет удалить загрязнения и отложения, которые могут накапливаться внутри насоса, улучшая его эффективность и продлевая срок службы.

Не менее важным является тестирование на стенде, где можно проверить работу ТНВД в различных режимах нагрузки. Это позволяет оценить его производительность, стабильность работы и соответствие заявленным характеристикам. Стендовые испытания помогают выявить скрытые дефекты, которые могут не проявляться при обычной эксплуатации.

В заключение, современные технологии диагностики ТНВД Камаз Евро 5 обеспечивают комплексный подход к выявлению и устранению неисправностей. Использование компьютерной диагностики, визуального осмотра, тестирования давления и стендовых испытаний позволяет поддерживать высокую эффективность работы двигателя и предотвращать дорогостоящие ремонты.

Использование компьютерной диагностики

Современные системы управления двигателем, включая ТНВД (топливный насос высокого давления) Камаз Евро 5, требуют высокой степени точности и надежности. В связи с этим, использование компьютерной диагностики становится неотъемлемой частью обслуживания и ремонта этих систем. Компьютерная диагностика позволяет не только выявить неисправности, но и провести анализ работы всех компонентов системы, что значительно упрощает процесс ремонта и повышает его эффективность.

Основным инструментом для компьютерной диагностики является диагностический сканер, который подключается к разъему OBD-II (On-Board Diagnostics). Этот разъем позволяет считывать данные с различных датчиков и модулей управления, включая ТНВД. С помощью сканера можно получить информацию о текущем состоянии системы, а также коды ошибок, которые указывают на возможные неисправности.

При проведении диагностики важно учитывать, что ТНВД Камаз Евро 5 работает в связке с другими системами автомобиля, такими как система впрыска, система управления двигателем и система выхлопа. Поэтому, анализируя данные, необходимо учитывать взаимодействие всех этих компонентов. Например, неисправность в датчике давления топлива может привести к неправильной работе ТНВД, что в свою очередь скажется на производительности двигателя.

Компьютерная диагностика также позволяет проводить тестирование отдельных компонентов системы. Например, можно выполнить тест на работоспособность ТНВД, проверив его давление и производительность. Это особенно важно при наличии подозрений на механические повреждения или износ насоса. Кроме того, диагностика позволяет проверить работу электромагнитных клапанов, которые регулируют подачу топлива, и выявить возможные проблемы с электрическими соединениями.

После завершения диагностики, полученные данные анализируются, и на их основе разрабатывается план ремонта. Это может включать замену неисправных компонентов, регулировку системы или обновление программного обеспечения блока управления двигателем. Важно отметить, что компьютерная диагностика не только помогает выявить текущие проблемы, но и позволяет прогнозировать возможные неисправности в будущем, что способствует более качественному обслуживанию автомобиля.

Таким образом, использование компьютерной диагностики в обслуживании и ремонте ТНВД Камаз Евро 5 является необходимым этапом, который позволяет значительно повысить надежность и эффективность работы системы. Это особенно актуально в условиях современного автопрома, где требования к экологии и экономичности становятся все более строгими.

Сравнение с ТНВД предыдущих стандартов

Топливные насосы высокого давления (ТНВД) для автомобилей КамАЗ, соответствующие стандарту Евро 5, значительно отличаются от своих предшественников, использовавшихся в моделях, соответствующих более ранним экологическим нормам. Основные различия касаются как конструкции, так и принципа работы, что в свою очередь влияет на эффективность и надежность работы двигателя.

Одним из ключевых аспектов, отличающих ТНВД Евро 5 от предыдущих версий, является использование системы Common Rail. В отличие от традиционных насосов, которые подают топливо непосредственно в цилиндры, система Common Rail позволяет хранить топливо под высоким давлением в общем коллекторе, откуда оно подается в цилиндры по мере необходимости. Это обеспечивает более точное дозирование топлива и улучшает его распыление, что, в свою очередь, приводит к более полному сгоранию и снижению выбросов вредных веществ.

Кроме того, ТНВД Евро 5 оснащены современными электронными системами управления, которые позволяют оптимизировать процесс впрыска. Эти системы способны адаптироваться к различным условиям эксплуатации, что повышает общую эффективность работы двигателя и снижает расход топлива. В отличие от более старых моделей, где управление было механическим, современные насосы используют датчики и электронные блоки управления, что делает их более чувствительными к изменениям в работе двигателя.

Также стоит отметить, что конструкция ТНВД Евро 5 более сложная и включает в себя дополнительные элементы, такие как клапаны для регулировки давления, что делает их более подверженными поломкам. В то время как старые модели могли быть относительно простыми в обслуживании и ремонте, современные насосы требуют более квалифицированного подхода и специализированного оборудования для диагностики и ремонта.

Важным аспектом является и то, что ТНВД Евро 5 требует использования высококачественного топлива, соответствующего современным стандартам. Низкокачественное топливо может привести к быстрому износу насосов и других компонентов системы впрыска, что в свою очередь увеличивает затраты на обслуживание и ремонт. В отличие от предыдущих стандартов, где можно было использовать более широкий спектр топлива, современные насосы требуют строгого соблюдения рекомендаций производителей.

В заключение, ТНВД для КамАЗов Евро 5 представляют собой значительный шаг вперед в технологии впрыска топлива. Их сложная конструкция и высокие требования к качеству топлива делают их более эффективными, но и более чувствительными к условиям эксплуатации. Это требует от владельцев автомобилей более внимательного подхода к обслуживанию и ремонту, а также использования только качественных расходных материалов.

Преимущества и недостатки системы Евро 5

Система Евро 5, внедренная в двигатели Камаз, представляет собой значительный шаг вперед в области экологии и эффективности работы дизельных двигателей. Основной целью данной системы является снижение выбросов вредных веществ в атмосферу, что достигается за счет применения современных технологий и компонентов. Рассмотрим подробнее преимущества и недостатки данной системы.

Преимущества системы Евро 5

Снижение выбросов: Одним из главных преимуществ системы Евро 5 является значительное снижение выбросов оксидов азота (NOx), углеводородов (HC) и твердых частиц (PM). Это достигается за счет использования системы рециркуляции отработавших газов (EGR) и селективной каталитической нейтрализации (SCR).
Экономия топлива: Современные технологии управления подачей топлива и оптимизация работы двигателя позволяют значительно снизить расход топлива, что является важным фактором для владельцев грузовых автомобилей.
Улучшение динамических характеристик: Двигатели, соответствующие стандарту Евро 5, обладают улучшенными динамическими характеристиками, что позволяет автомобилям Камаз быстрее разгоняться и лучше справляться с нагрузками.
Соответствие международным стандартам: Соответствие стандартам Евро 5 открывает новые рынки для экспорта, так как многие страны требуют соблюдения экологических норм при ввозе автомобилей.

Недостатки системы Евро 5

Увеличение стоимости: Внедрение технологий, необходимых для достижения стандартов Евро 5, приводит к увеличению стоимости производства автомобилей. Это может отразиться на конечной цене для потребителей.
Сложность ремонта: Современные системы управления и очистки выхлопных газов требуют высококвалифицированного обслуживания и ремонта. Это может создать дополнительные трудности для владельцев, особенно в удаленных районах.
Зависимость от качества топлива: Для корректной работы системы Евро 5 необходимо использовать качественное топливо, соответствующее стандартам. Низкокачественное топливо может привести к поломкам и снижению эффективности работы системы.
Проблемы с надежностью: Некоторые владельцы отмечают, что системы очистки выхлопных газов могут быть менее надежными по сравнению с более старыми технологиями, что может привести к частым поломкам и необходимости ремонта.

Таким образом, система Евро 5 на автомобилях Камаз имеет как свои преимущества, так и недостатки. Важно учитывать эти аспекты при выборе и эксплуатации грузовых автомобилей, чтобы обеспечить их эффективную и надежную работу.

Перспективы развития технологий ТНВД

Топливные насосы высокого давления (ТНВД) являются ключевыми компонентами дизельных двигателей, и их развитие напрямую связано с требованиями к экологии, экономичности и производительности. В последние годы наблюдается значительный прогресс в области технологий ТНВД, что открывает новые горизонты для улучшения работы дизельных двигателей, таких как Камаз Евро 5.

Одной из главных тенденций является переход на электронное управление ТНВД. Современные системы управления позволяют более точно регулировать подачу топлива, что способствует снижению выбросов вредных веществ и повышению топливной эффективности. Использование датчиков и электронных блоков управления позволяет адаптировать работу насоса к изменяющимся условиям эксплуатации, что особенно важно для коммерческого транспорта.

Кроме того, активно развиваются технологии впрыска. Внедрение многократного впрыска и системы Common Rail позволяет добиться более равномерного распределения топлива в камере сгорания, что приводит к более полному сгоранию и снижению уровня шума. Эти технологии также способствуют улучшению динамических характеристик двигателей, что особенно актуально для тяжелых грузовиков, таких как Камаз.

Не менее важным направлением является использование новых материалов и технологий производства. Современные ТНВД изготавливаются из легких и прочных сплавов, что позволяет снизить вес агрегата и увеличить его срок службы. Также внедряются технологии 3D-печати, которые позволяют создавать более сложные и эффективные конструкции, что в свою очередь способствует улучшению общей производительности системы.

С точки зрения ремонта и обслуживания, перспективы также выглядят многообещающе. Разработка диагностических систем и программного обеспечения для анализа работы ТНВД позволяет значительно упростить процесс выявления неисправностей. Это сокращает время простоя техники и снижает затраты на обслуживание. В будущем можно ожидать появления более совершенных систем самодиагностики, которые будут предупреждать водителей о возможных проблемах до их возникновения.

Таким образом, развитие технологий ТНВД открывает новые возможности для повышения эффективности и надежности дизельных двигателей. Внедрение современных решений не только улучшает эксплуатационные характеристики автомобилей, но и способствует соблюдению экологических норм, что является важным аспектом в условиях современного мира.
