Установка головки блока цилиндров (ГБЦ) на двигатели Камаз 740 — это ключевая операция, требующая точности и соблюдения технологий. В данной статье представлена полная инструкция по замене ГБЦ, включая моменты затяжки, схемы и порядок сборки. Правильная установка ГБЦ обеспечивает надежную работу двигателя, предотвращает утечки и повышает его эффективность. Ознакомившись с материалом, вы сможете избежать типичных ошибок и выполнить работу качественно, что особенно важно для поддержания долговечности и производительности вашего автомобиля.
Подготовка ГБЦ и блока цилиндров к монтажу
Перед началом сборки важно проверить геометрическую целостность всех соединяемых поверхностей. Даже небольшое отклонение от плоскости может привести к утечке газов или антифриза.
Контроль геометрии и дефектовка
Проверка плоскости осуществляется с помощью металлической линейки и набора щупов на очищенной от нагара поверхности. Допустимый зазор для двигателей серии Камаз 740 не должен превышать 0,1 мм по всей длине головки и 0,05 мм на участке длиной 100 мм в любом направлении. Если измерения показывают превышение этих значений, поверхность необходимо фрезеровать. При этом важно помнить, что общий объем снимаемого металла ограничен конструктивными особенностями камеры сгорания.
Одновременно с проверкой геометрии головки следует исследовать её на наличие скрытых трещин, особенно в области перемычек между седлами выпускных клапанов и в зоне форкамер (для двигателей с предкамерным смесеобразованием). В профессиональных условиях применяется метод опрессовки горячим керосином под давлением, однако в домашних условиях можно ограничиться тщательным визуальным осмотром с использованием лупы после химической мойки или пескоструйной обработки.
Важно оценить состояние направляющих втулок клапанов и седел. Износ втулок может нарушить герметичность клапанного узла и привести к быстрому прогоранию кромок, что потребует повторной разборки узла в ближайшее время. Зазор между стержнем клапана и втулкой не должен превышать предельных значений, указанных в технической документации для конкретной модели двигателя.
| Этап установки ГБЦ | Описание | Моменты затяжки |
|---|---|---|
| Подготовка поверхности | Очистка и проверка плоскости блока и ГБЦ на наличие повреждений | - |
| Установка прокладки | Установка новой прокладки ГБЦ, проверка правильности ее положения | - |
| Установка ГБЦ | Аккуратное размещение ГБЦ на блоке, избегая повреждений прокладки | - |
| Первичная затяжка | Затяжка болтов ГБЦ в порядке, указанном в инструкции (обычно от центра к краям) | 1-й этап: 50 Нм |
| Вторичная затяжка | Повторная затяжка болтов до указанного момента | 2-й этап: 100 Нм |
| Финальная затяжка | Затяжка болтов с учетом угла поворота (если предусмотрено) | 3-й этап: 90° |
| Контроль | Проверка момента затяжки всех болтов после прогрева двигателя | - |
Интересные факты
Вот несколько интересных фактов, связанных с установкой головки блока цилиндров (ГБЦ) на двигатель КамАЗ 740:
Технология установки: Установка ГБЦ на КамАЗ 740 требует особого внимания к последовательности затяжки болтов. Обычно используется метод "перекрестной" затяжки, что обеспечивает равномерное распределение усилия и предотвращает деформацию головки. Это особенно важно для дизельных двигателей, где высокие давления могут привести к повреждениям.
Контроль за герметичностью: После установки ГБЦ необходимо провести контроль на герметичность. Это можно сделать с помощью специального оборудования или простым методом, проверяя отсутствие утечек охлаждающей жидкости и масла. Герметичность соединений критически важна для предотвращения перегрева и повреждения двигателя.
Материалы и технологии: ГБЦ для КамАЗ 740 часто изготавливаются из высокопрочных сплавов, что позволяет выдерживать большие нагрузки и температуры. Современные технологии обработки и покрытия деталей, такие как использование термостойких материалов и антикоррозийных покрытий, значительно увеличивают срок службы ГБЦ и надежность двигателя в целом.
Очистка и подготовка резьбовых соединений
Блок цилиндров необходимо тщательно очищать, особенно в области верхнего края и резьбовых отверстий для болтов крепления головки блока цилиндров (ГБЦ). Остатки старой прокладки, нагар или масло в резьбе могут привести к неправильному усилию затяжки, что может вызвать деформацию шпилек или самой головки при нагревании. Для очистки резьбы используют специальные метчики или щетки, после чего отверстия необходимо продувать сжатым воздухом.
Шпильки, вкрученные в блок цилиндров, также требуют проверки. Наличие поврежденной резьбы на шпильках недопустимо, так как это может помешать созданию равномерного усилия прижима. Перед установкой головки рекомендуется смазать резьбовую часть шпилек тонким слоем графитной смазки или моторного масла, чтобы обеспечить правильный момент затяжки и избежать прикипания.
Особое внимание следует уделить чистоте масляных каналов как в головке, так и в блоке. При разборке старого узла часто можно обнаружить, что каналы, отвечающие за подачу масла к коромыслам, забиты коксом. Промывка этих каналов соляркой или керосином под давлением обязательна, так как недостаток масла в верхней части двигателя после сборки может привести к задирам распредвала и рокеров в первые минуты работы.
Технология установки прокладки и позиционирование головки

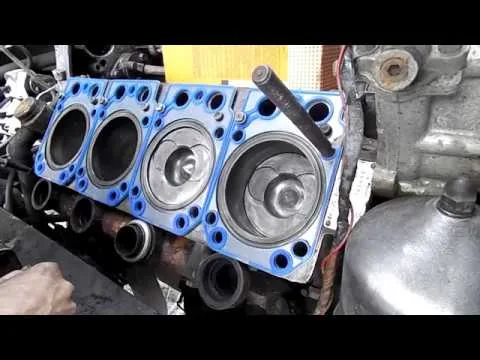

Правильный выбор и установка прокладки головки блока цилиндров (ГБЦ) обеспечивают надежную герметизацию соединения между блоком и головкой. На двигателях Камаз 740 применяются многослойные металлические прокладки с наполнителем из графита или асбеста (для старых моделей). Эти прокладки не требуют добавления дополнительных герметиков на рабочую поверхность.
Выбор и ориентация прокладки
При установке прокладки важно соблюдать её ориентацию, так как она часто имеет асимметричную форму или особую перфорацию каналов. На прокладке могут быть указания «ВВЕРХ» или «TOP», которые должны быть направлены к головке блока цилиндров. Применение герметика на поверхности прокладки строго запрещено, так как это может нарушить расчетную деформацию уплотнителя и привести к его выдавливанию.
Если используется прокладка без асбеста (металлопакет), она обеспечивает более эффективную теплоотдачу и долговечность, но требует идеальной подготовки поверхности. Металлические бортики вокруг цилиндров и каналов должны быть без вмятин и царапин. Повреждение бортика даже в одной точке может привести к прорыву газов.
Порядок установки головки на блок

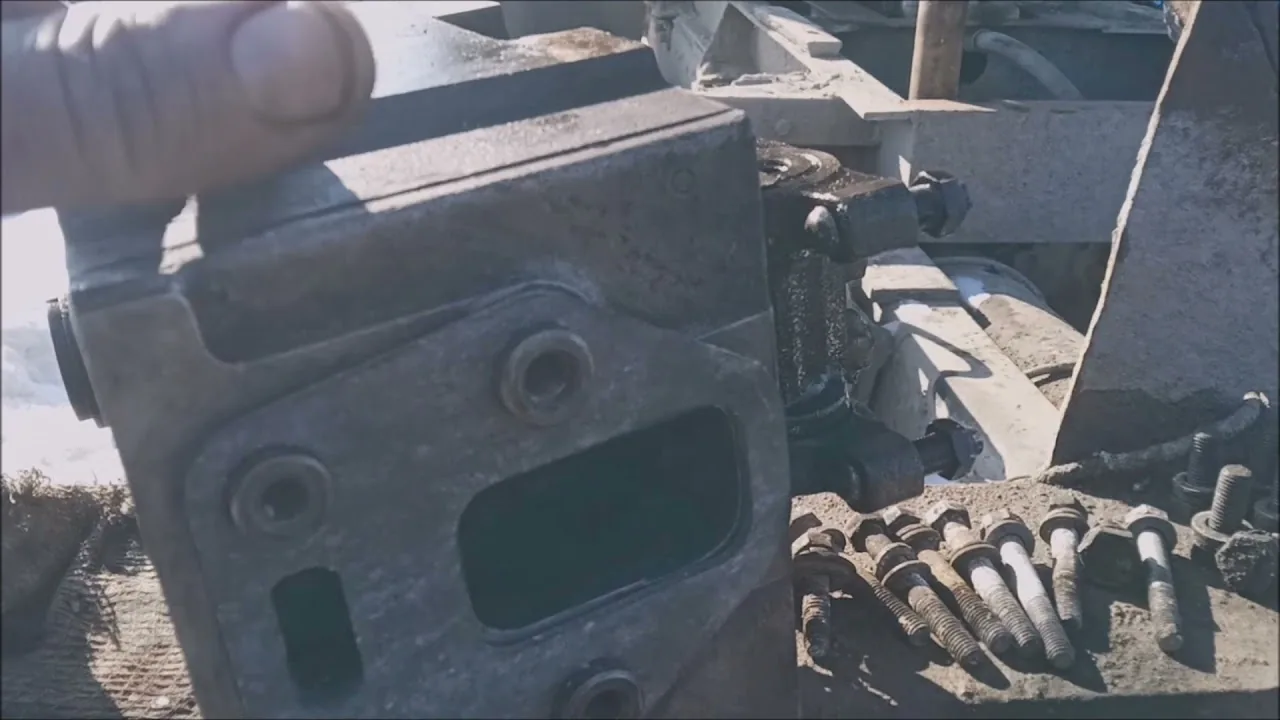

Установка тяжелой алюминиевой головки на блок двигателя требует внимательности, чтобы избежать смещения прокладки и повреждения торцов шпилек. Головку следует аккуратно опускать, направляя её по шпилькам. Когда прокладка касается блока, важно убедиться, что она легла ровно по всем направляющим втулкам (если они предусмотрены) или по буртикам цилиндров.
После установки головки начинается монтаж крепежных элементов. Болты или гайки (в зависимости от конструкции блока и года выпуска) следует закручивать вручную до упора. Это позволяет проверить, что резьба не повреждена и головка не перекошена. Если какая-либо гайка не накручивается вручную, необходимо выяснить причину, а не пытаться затянуть её с помощью ключа.
| Параметр | Стандартная прокладка (асбестовая) | Металлопакет (безасбестовая) |
|---|---|---|
| Термостойкость | Средняя, подвержена усыханию | Высокая, устойчива к перегревам |
| Требования к поверхности | Допускает небольшие дефекты | Требует идеальной плоскости |
| Повторное использование | Запрещено | Запрещено |
Схема и моменты затяжки болтов ГБЦ
Одним из ключевых этапов является затяжка крепежных элементов. Алюминиевая головка блока цилиндров Камаз 740 имеет высокий коэффициент линейного расширения. Неравномерное натяжение болтов может привести к деформации детали и потере герметичности. Процедура затяжки всегда выполняется в несколько этапов с использованием динамометрического ключа.
Схема затяжки
Затяжка осуществляется от центра головки к краям по спиральной траектории. Этот подход обеспечивает равномерное прилегание головки к блоку и помогает вывести остатки воздуха и масла из-под прокладки, предотвращая образование «карманов». Нарушение этой последовательности, например, затяжка по периметру или в произвольном порядке, приведет к деформации.
Сначала все болты затягиваются с предварительным моментом (обычно 20–30 Нм), чтобы зафиксировать головку. Затем переходим к основному этапу затяжки до рабочего момента. Для двигателей Камаз 740 с болтовым креплением (М14 или М16 в зависимости от модификации) усилия могут варьироваться, но общий принцип многоступенчатой затяжки остается неизменным.
Контроль усилия и доводка
Финальный момент затяжки для большинства модификаций двигателя Камаз 740 составляет 200–220 Нм для болтов М16 и 180–200 Нм для М14. Для точных значений рекомендуется обратиться к руководству по эксплуатации конкретного двигателя. Динамометрический ключ должен быть откалиброван, так как ошибка в диапазоне 10-15 Нм может значительно повлиять на надежность соединения.
После первоначальной затяжки и прогрева двигателя до рабочей температуры (примерно 80–90 °C), а затем его остывания, важно провести контрольную протяжку. Это необходимо, поскольку при нагреве металл расширяется, и прокладка может «осесть», что приведет к ослаблению прижимного усилия. Контрольная протяжка осуществляется на холодном двигателе.
| Этап | Момент затяжки (Нм) | Порядок |
|---|---|---|
| Предварительная | 30–40 | От центра к краям |
| Основная | 120–140 | От центра к краям |
| Финальная | 200–220 (для М16) | Контроль всех болтов |
Монтаж клапанного механизма и системы охлаждения
После закрепления головки устанавливаются штанги, коромысла и оси коромысел. Важно внимательно следить за последовательностью установки штанг — они должны правильно располагаться в толкателях и чашках коромысел. Неправильная установка или перепутывание штанг, что может произойти при различной длине (хотя это случается редко и зависит от модификации), может повредить механизм.
Регулировка тепловых зазоров
Установка головки блока цилиндров (ГБЦ) на двигатель Камаз 740 требует обязательной регулировки тепловых зазоров клапанов. Эти зазоры следует проверять и настраивать на холодном двигателе, когда температура не превышает 20–30 °C. Оптимальный зазор для впускных клапанов составляет 0,3–0,35 мм, а для выпускных — 0,35–0,4 мм. Точные параметры могут варьироваться в зависимости от модификации двигателя, поэтому их следует уточнять.
Регулировка осуществляется с помощью щупа и регулировочного винта с контргайкой, расположенного на коромысле. Поворачивая коленчатый вал, необходимо установить положение, при котором впускной или выпускной клапан полностью закрыт (в этом случае коромысло свободно движется), и затем провести замеры. Неправильная настройка зазоров может привести к проблемам: слишком малый зазор может вызвать прогорание клапана, а слишком большой — повысить шум и ударные нагрузки.
Сборка навесного оборудования
Параллельно устанавливаются впускной и выпускной коллекторы. Впускной коллектор часто имеет водяную рубашку для подогрева топливной смеси, поэтому правильная установка прокладок под ним очень важна. Выпускные коллекторы затягиваются с учетом возможного температурного расширения, обычно с применением последовательной затяжки гаек после предварительного прогрева.
Монтаж патрубков системы охлаждения и подключение радиатора выполняются после установки головки блока цилиндров. Затем систему заполняют охлаждающей жидкостью и удаляют воздушные пробки. Воздух можно удалить через специальные клапаны или, аккуратно открыв верхний патрубок радиатора при работающем двигателе (осторожно, чтобы избежать ожогов).
Типичные ошибки при установке
Статистика ремонтов показывает, что большинство проблем после замены головки блока цилиндров (ГБЦ) связано не с качеством запчастей, а с нарушением технологии сборки. Ниже приведен список распространенных ошибок, которых следует избегать.
- Повторное использование болтов ГБЦ — болты, крепящие головку, подвержены пластической деформации (вытягиванию) при затяжке. Использование старых, вытянутых болтов не обеспечит необходимое усилие прижима и может привести к их поломке. Поэтому болты следует заменять на новые каждый раз при разборке узла.
- Игнорирование чистоты резьбы в блоке — если в резьбовых отверстиях блока остались грязь или масло, болт может упереться в эту «пробку» раньше времени. Динамометрический ключ покажет нужный момент затяжки, но реального прижима головки не произойдет, что приведет к пробою прокладки.
- Неправильная последовательность затяжки — затяжка болтов в произвольном порядке или по кругу может вызвать перекос головки. Это приводит к локальным напряжениям в металле и может стать причиной трещин как в самой головке, так и в блоке между цилиндрами.
- Отсутствие контроля зазоров клапанов — после установки новой прокладки и сборки механизма газораспределения зазоры могут измениться. Запуск двигателя без проверки зазоров может привести к столкновению поршня с клапаном (при слишком малом зазоре) или к потере мощности и перегреву.
Финальный контроль и запуск двигателя
После завершения сборки двигателя, заливки всех необходимых технических жидкостей и подключения систем осуществляется первый запуск. Двигатель запускается и работает на холостых оборотах. В этот момент проводится визуальный осмотр соединений на наличие утечек масла и охлаждающей жидкости.
Важно следить за давлением масла с помощью приборной панели или манометра. Давление должно увеличиться почти сразу после запуска. Если давление отсутствует, это может указывать на проблемы с масляным насосом или наличие воздуха в системе смазки, что требует немедленной остановки двигателя.
После прогрева двигателя до рабочей температуры и выхода на нормальный режим необходимо прослушать его работу. Ровный звук, отсутствие стуков и вибраций свидетельствуют о правильной установке и регулировке. По прошествии 500–1000 км пробега (в период обкатки) рекомендуется повторно проверить момент затяжки болтов головки блока цилиндров и тепловые зазоры клапанов.
Соблюдение всех технологических требований при установке головки блока цилиндров на двигатель Камаз 740 восстанавливает ресурс силового агрегата и гарантирует его надежную работу в сложных условиях эксплуатации. Экономия на запчастях или пренебрежение инструментом в данном случае недопустимы.
Проверка состояния и замена уплотнительных колец
Перед установкой головки блока цилиндров (ГБЦ) на двигатель Камаз 740 необходимо тщательно проверить состояние уплотнительных колец. Эти элементы играют ключевую роль в обеспечении герметичности соединений и предотвращении утечек масла и охлаждающей жидкости. Уплотнительные кольца могут изнашиваться, трескаться или терять свою эластичность, что может привести к серьезным проблемам в работе двигателя.
Для начала, визуально осмотрите уплотнительные кольца на наличие видимых повреждений. Обратите внимание на трещины, деформации и признаки старения, такие как потемнение или жесткость материала. Если вы обнаружите какие-либо дефекты, кольца необходимо заменить.
Кроме визуального осмотра, рекомендуется провести проверку уплотнительных колец на предмет их эластичности. Для этого можно использовать простой тест: сожмите кольцо в руках и отпустите. Если оно быстро возвращается в исходное положение, значит, оно еще в хорошем состоянии. Если же кольцо остается деформированным, это свидетельствует о его износе.
При замене уплотнительных колец важно выбирать качественные детали, соответствующие оригинальным спецификациям. Использование некачественных или неподходящих уплотнительных колец может привести к утечкам и другим проблемам в работе двигателя.
Перед установкой новых уплотнительных колец убедитесь, что поверхности, на которые они будут устанавливаться, чистые и свободные от загрязнений. Рекомендуется использовать специальные средства для обработки уплотнительных поверхностей, чтобы обеспечить лучшую герметичность.
После установки новых уплотнительных колец, перед монтажом ГБЦ, проверьте их правильное расположение. Уплотнительные кольца должны быть установлены ровно и без перекручиваний. Это обеспечит надежную герметизацию и предотвратит возможные утечки.
Таким образом, проверка состояния и замена уплотнительных колец — это важный этап в процессе установки ГБЦ на двигатель Камаз 740. Не пренебрегайте этой процедурой, чтобы избежать серьезных проблем в будущем и обеспечить надежную работу вашего двигателя.
Тестирование на герметичность после установки
После завершения установки головки блока цилиндров (ГБЦ) на двигатель Камаз 740 необходимо провести тестирование на герметичность. Это критически важный этап, который позволяет убедиться в правильности сборки и отсутствии утечек, что в свою очередь предотвращает возможные серьезные повреждения двигателя в будущем.
Тестирование на герметичность можно выполнить несколькими способами, каждый из которых имеет свои преимущества и недостатки. Наиболее распространенные методы включают:
- Визуальный осмотр: Первым шагом является тщательный визуальный осмотр всех соединений и уплотнителей. Необходимо проверить, нет ли видимых следов масла или охлаждающей жидкости вокруг ГБЦ, а также убедиться, что все болты и гайки затянуты до необходимого момента.
- Проверка давления: Для более точной диагностики можно использовать манометр для проверки давления в системе охлаждения. Сначала двигатель должен быть холодным. После установки манометра в систему охлаждения, необходимо запустить двигатель и дать ему поработать на холостом ходу. Если давление в системе не падает, это свидетельствует о герметичности соединений.
- Использование специального оборудования: Существуют специальные устройства для проверки герметичности, которые позволяют создать избыточное давление в системе и определить наличие утечек. Эти устройства могут быть как ручными, так и автоматизированными, что упрощает процесс тестирования.
Важно помнить, что тестирование на герметичность следует проводить не только после установки ГБЦ, но и после любых работ, связанных с разборкой и сборкой двигателя. Это позволит избежать неприятных ситуаций, связанных с утечками и перегревом двигателя в процессе эксплуатации.
После завершения тестирования и получения положительных результатов, можно переходить к следующему этапу — запуску двигателя и его обкатке. Однако, даже после успешного тестирования, рекомендуется периодически проверять уровень масла и охлаждающей жидкости в течение первых нескольких сотен километров пробега, чтобы убедиться в отсутствии утечек.
Таким образом, тестирование на герметичность после установки ГБЦ является неотъемлемой частью процесса сборки двигателя, которая обеспечивает его надежную и долговечную работу.
Рекомендации по обслуживанию после установки ГБЦ
После завершения установки головки блока цилиндров (ГБЦ) на двигатель Камаз 740, важно уделить внимание ряду рекомендаций по обслуживанию, чтобы обеспечить надежную и долговечную работу двигателя. Правильное обслуживание после установки ГБЦ поможет избежать возможных проблем и продлить срок службы двигателя.
1. Первые запуски двигателя
После установки ГБЦ необходимо провести несколько пробных запусков двигателя. Важно следить за его работой в течение первых нескольких минут. Обратите внимание на наличие посторонних звуков, которые могут указывать на неправильную установку или наличие утечек. Если двигатель работает нестабильно или издает необычные звуки, рекомендуется немедленно остановить его и провести диагностику.
2. Проверка на утечки
После первого запуска двигателя необходимо тщательно проверить все соединения на наличие утечек масла и охлаждающей жидкости. Убедитесь, что прокладки установлены правильно и не имеют повреждений. Утечки могут привести к серьезным проблемам, таким как перегрев двигателя или его выход из строя.
3. Контроль температуры
Следите за температурой двигателя в первые часы работы. Перегрев может свидетельствовать о недостаточной циркуляции охлаждающей жидкости или о проблемах с термостатом. Если температура превышает нормальные значения, остановите двигатель и проверьте систему охлаждения.
4. Затяжка крепежных элементов
В течение первых 500-1000 км пробега рекомендуется повторно проверить затяжку болтов ГБЦ. Со временем, под воздействием температуры и вибраций, крепежные элементы могут ослабнуть. Правильная затяжка болтов обеспечит герметичность и предотвратит возможные повреждения.
5. Регулярная замена масла
После установки ГБЦ и первых пробегов важно следить за состоянием масла. Рекомендуется заменить масло и масляный фильтр через 1000-1500 км пробега после установки. Это поможет удалить возможные загрязнения, которые могли попасть в систему во время установки.
6. Обслуживание системы охлаждения
Не забывайте о регулярной проверке уровня охлаждающей жидкости и состояния радиатора. Система охлаждения должна работать эффективно, чтобы предотвратить перегрев двигателя. Убедитесь, что радиатор чистый, а шланги не имеют трещин или повреждений.
7. Мониторинг работы двигателя
В течение первых нескольких недель после установки ГБЦ рекомендуется внимательно следить за работой двигателя. Обратите внимание на его мощность, расход топлива и наличие посторонних звуков. Если вы заметите какие-либо отклонения от нормы, обратитесь к специалисту для диагностики.
Следуя этим рекомендациям, вы сможете обеспечить надежную работу двигателя Камаз 740 после установки головки блока цилиндров и минимизировать риск возникновения проблем в будущем.
