Замена гильз цилиндров двигателя КамАЗ — это важная процедура, которая требует внимательного подхода и знаний о специфике работы данного двигателя. В этой статье мы представим пошаговую инструкцию по замене гильз на двигателях КамАЗ 740, включая порядок действий, советы по дефектовке, моменты затяжки и типичные ошибки, которые могут возникнуть в процессе ремонта. Это руководство будет полезно как опытным механикам, так и новичкам, стремящимся самостоятельно выполнить ремонт и обеспечить надежную работу своего автомобиля.
Диагностика состояния и подготовка к ремонту
Перед началом работ важно оценить необходимость замены гильз, исключив другие возможные неисправности в топливной системе или газораспределительном механизме.
Визуальный осмотр свечей накала или форсунок может дать первоначальные сведения о состоянии сгорания в цилиндре. Однако для точной оценки требуется измерение компрессии.
Если компрессия ниже 20-25 атмосфер или наблюдается значительный разброс значений между цилиндрами, необходимо снять головку блока.
Необходимый инструмент и расходные материалы
Для качественного выполнения работ необходим полный комплект головок и воротков, динамометрический ключ с диапазоном не менее 300 Нм, а также нутромер для проверки геометрии блока.
Важно иметь в запасе новые гильзы, поршни с пальцами и стопорными кольцами, а также полный набор прокладок головки блока цилиндров и сальников клапанов.
Кроме того, понадобятся химические средства для удаления нагара, герметик, устойчивый к высоким температурам, и ветошь, не оставляющая ворса.
⚠️ Внимание: Использование старых прокладок головки блока цилиндров строго запрещено, так как они теряют герметизирующие свойства после первого прогрева.
Рабочее место должно быть оснащено подъемным механизмом для снятия тяжелых головок блока, вес которых превышает 40 килограммов.
| Шаг | Описание действия | Необходимые инструменты и материалы |
|---|---|---|
| 1 | Снятие двигателя с автомобиля | Гаечные ключи, домкрат, подставки |
| 2 | Разборка двигателя | Отвертки, ключи, набор для разбора |
| 3 | Извлечение старых гильз | Специальный съемник, молоток |
| 4 | Подготовка новых гильз | Смазка, чистящие средства |
| 5 | Установка новых гильз | Установочный инструмент, измерительный инструмент |
| 6 | Сборка двигателя | Гаечные ключи, герметик |
| 7 | Установка двигателя обратно в автомобиль | Гаечные ключи, домкрат, подставки |
| 8 | Проверка работы двигателя | Диагностическое оборудование |
Интересные факты
Вот несколько интересных фактов о замене гильз цилиндров двигателя КамАЗ:
Специфика материалов: Гильзы цилиндров двигателей КамАЗ часто изготавливаются из чугуна, что обеспечивает высокую прочность и износостойкость. Однако в некоторых моделях используются композитные материалы, что позволяет снизить вес двигателя и улучшить его теплопередачу.
Технология установки: При замене гильз важно соблюдать точные температурные режимы. Например, перед установкой гильз их часто нагревают, а блок цилиндров охлаждают, чтобы обеспечить плотное соединение. Это позволяет избежать проблем с герметичностью и продлевает срок службы двигателя.
Проверка состояния: Перед заменой гильз рекомендуется тщательно проверять состояние блока цилиндров и других компонентов двигателя. Наличие трещин или деформаций может привести к необходимости более серьезного ремонта, что значительно увеличивает время и затраты на восстановление двигателя.
Дефектовка блока цилиндров
После снятия головок проводится визуальный анализ зеркала гильз на наличие задиров, глубоких царапин и ступенчатого износа в верхней мертвой точке.
Ключевыми параметрами являются эллипсность и конусность гильзы, которые измеряются нутромером в нескольких плоскостях по всей высоте.
Если степень износа превышает допустимые значения, указанные в технической документации завода КАМАЗ, гильзы подлежат обязательной замене.
| Параметр | Номинальное значение | Предельное значение |
|---|---|---|
| Диаметр гильзы | 120.00 мм | 120.05 мм |
| Выступание гильзы | 0.13-0.28 мм | 0.05-0.35 мм |
Контроль выступания гильзы над плоскостью блока — важный этап, который существенно влияет на качество герметичности газового соединения.
Технология демонтажа старых гильз
Снятие гильз производится только после полного остывания двигателя и слива охлаждающей жидкости из системы.
Сначала нужно снять поддон картера, масляный насос и крышки коренных подшипников для доступа к нижней части блока.
Затем демонтируются шатуны с поршнями. Важно пометить крышки шатунов, чтобы избежать путаницы при сборке.
Извлечение гильз без дефектовки
Если гильзы не прилипли к блоку из-за коррозии, их можно аккуратно выбить деревянной или алюминиевой выколоткой, направляя удары снизу вверх.
Важно наносить удары осторожно, чтобы не повредить плоскость блока и кромку гильзы.
При тугой посадке лучше использовать специальный съемник или гидравлический пресс, чтобы избежать ударов молотком по металлическим частям.
После удаления гильз необходимо тщательно очистить внутреннюю поверхность блока от накипи, ржавчины и остатков старой прокладки.
Очистка и подготовка посадочных мест
Особое внимание нужно уделить нижнему посадочному пояску, на который устанавливается уплотнительное кольцо, а также верхнему буртику.
Все поверхности предварительно обезжиривают и очищают сжатым воздухом для удаления абразивных частиц.
На практике часто пренебрегают очисткой резьбовых отверстий в блоке, что может привести к неправильным показаниям динамометрического ключа при затяжке.
Резьбу следует обработать метчиком нужного размера и продуть маслом.

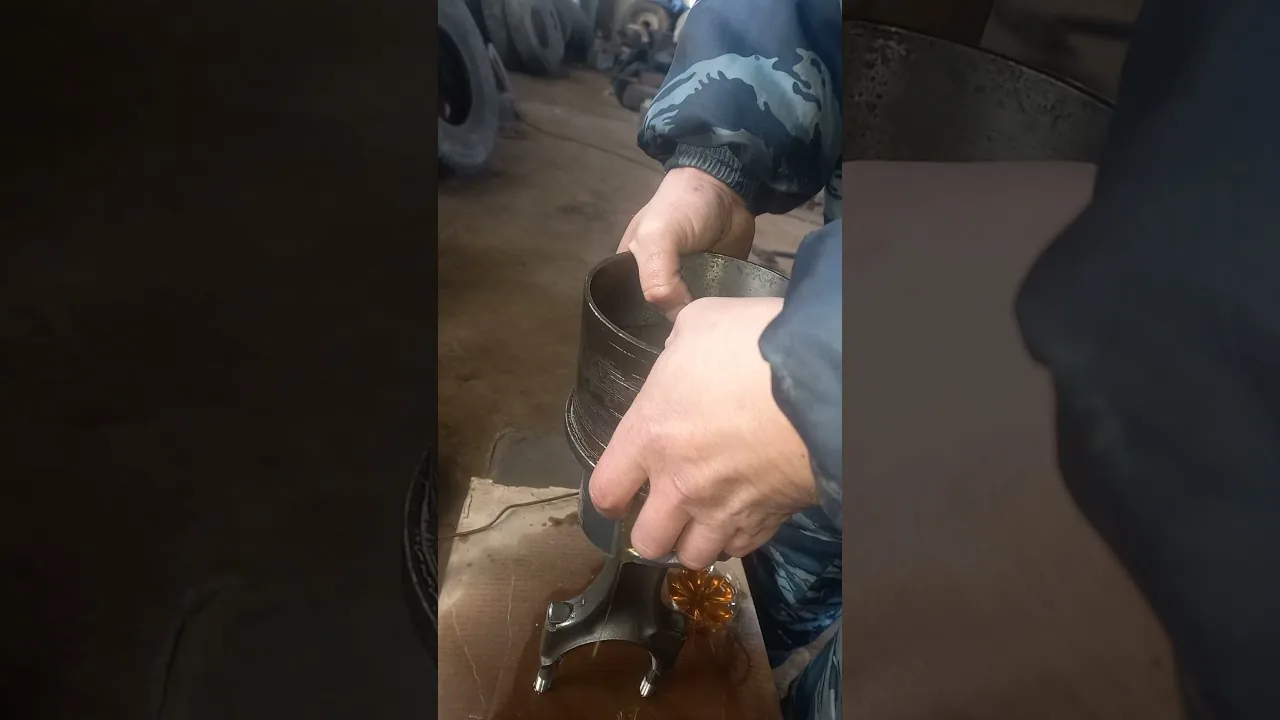

Установка новых гильз и поршневой группы
Установка новых гильз требует внимательного подхода к чистоте и выбору уплотнительных компонентов.
Перед монтажом новые гильзы необходимо проверить на соответствие диаметру и отсутствие скрытых дефектов, возникающих при литье.
Уплотнительные кольца рекомендуется смазывать тонким слоем моторного масла или специализированной смазкой для облегчения установки.

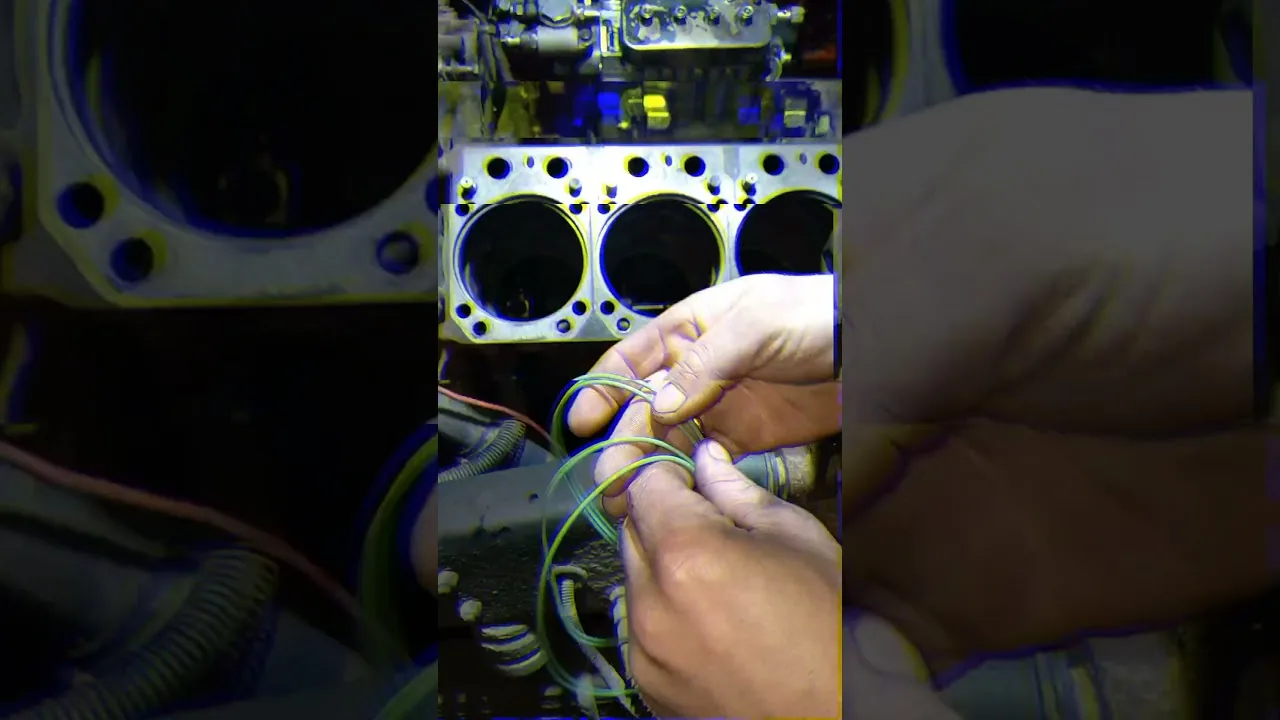

Монтаж уплотнительных колец
Резиновые кольца помещают в канавки на нижней части гильзы, избегая их перекручивания и растягивания.
Важно использовать кольца, соответствующие профилю и твердости, рекомендованным производителем двигателя.
После установки колец гильзу осторожно опускают в блок, следя за тем, чтобы кольца не повредились о край отверстия.
Если гильзу устанавливают с большим усилием, можно аккуратно постучать по верхнему торцу через деревянную проставку.

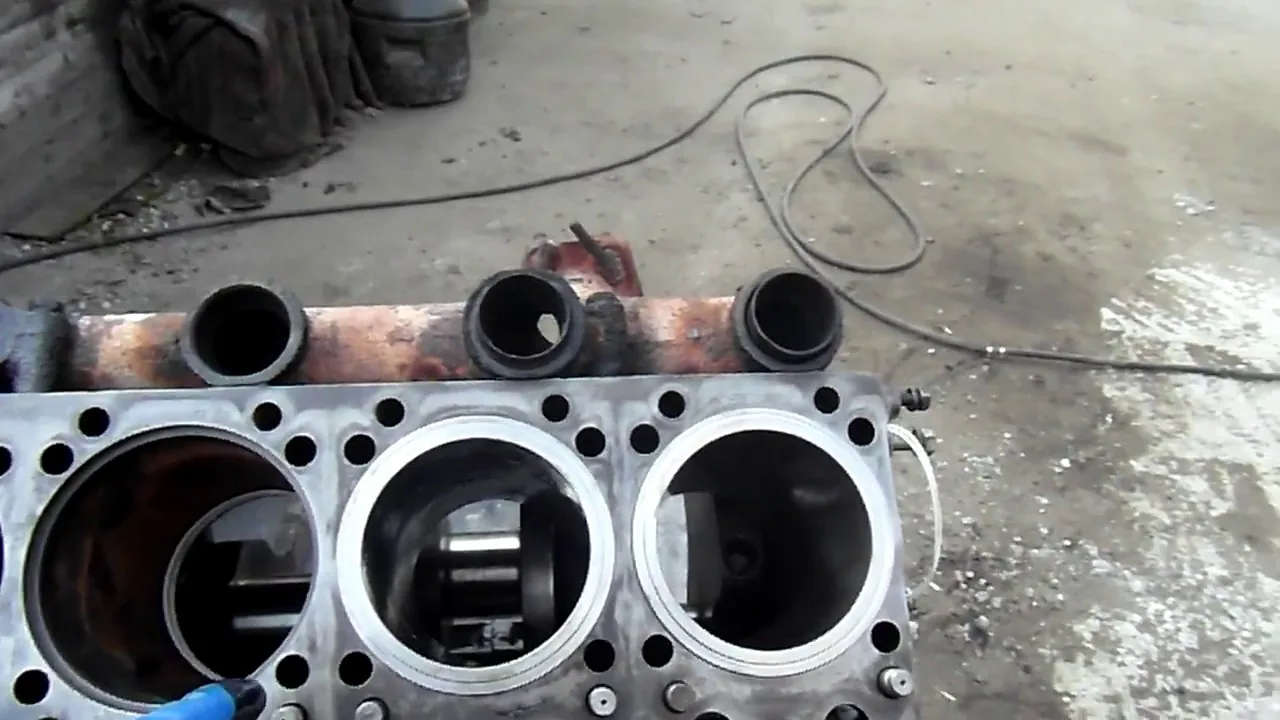

Контроль выступания гильз
Основным аспектом является измерение высоты выступания гильзы над плоскостью блока. Это значение должно находиться в строго определённых пределах.
Измерения проводятся с помощью микрометра или глубиномера в четырёх точках по окружности гильзы.
Разница в показаниях не должна превышать установленные нормы, иначе это может нарушить герметичность соединения с головкой блока.
Для корректировки выступания используются селективные медные прокладки под буртик гильзы различной толщины.
| Тип прокладки | Толщина (мм) | Влияние на выступание |
|---|---|---|
| Стандартная | 1.50 | Базовое значение |
| Утолщённая | 1.55 | Увеличивает на 0.05 |
Неправильный выбор прокладки может привести к её прогару или недостаточному сжатию прокладки головки блока цилиндров.
Сборка двигателя и затяжка ГБЦ
После установки гильз и поршней на место устанавливаются головки блока цилиндров. При этом используются новые прокладки и сальники клапанов.
Болты, крепящие головки, должны быть чистыми, без следов растяжения и повреждений резьбы.
Затяжка выполняется в четкой последовательности: начиная с центра и двигаясь к краям по спирали, чтобы обеспечить равномерное прилегание.
Порядок и моменты затяжки
Затяжка выполняется в три этапа: предварительный, основной и финальный, с учетом времени между ними.
Обязательно используйте динамометрический ключ, так как необходимое усилие затяжки составляет примерно 190-210 Нм.
- Затяните все болты с моментом 50 Нм.
- Увеличьте усилие до 150 Нм согласно схеме.
- Завершите затяжку болтов до 200 Нм (19-21 кгс·м).
После первоначальной сборки и прогрева двигателя рекомендуется повторно проверить момент затяжки болтов головки блока цилиндров на холодном двигателе.
Первичный запуск и обкатка
Первый запуск двигателя после установки новых гильз следует проводить с отключенной подачей топлива. Это необходимо для создания давления в системе смазки.
После запуска двигатель должен работать на холостом ходу в течение 10-15 минут для проверки герметичности системы.
В этот период важно следить за отсутствием утечек масла и охлаждающей жидкости, а также за появлением посторонних шумов.
⚠️ Важно: Резкое увеличение оборотов в первые минуты работы нового двигателя строго запрещено, чтобы избежать задира поршней.
Полная нагрузка на двигатель разрешается только после завершения обкатки, которая составляет примерно 2000-3000 км пробега.
Типичные ошибки и осложнения
Даже опытные механики могут допускать ошибки, которые сводят на нет результаты дорогостоящего ремонта.
Наиболее часто проблемы возникают из-за недостаточной внимательности к деталям или спешки в процессе сборки.
- Применение герметика на прокладках ГБЦ — современные прокладки имеют заводское покрытие и не нуждаются в герметике, который может заблокировать масляные каналы.
- Неправильная последовательность затяжки — нарушение порядка затяжки болтов может привести к деформации головки и утечкам в газовом соединении.
- Повреждение уплотнительных колец — при установке гильзы кольца могут быть срезаны или перекручены, что приводит к попаданию охлаждающей жидкости в картер.
- Игнорирование проверки геометрии — установка гильз в блок с нарушенной геометрией посадочных мест может вызвать быстрое разрушение.
Важно помнить, что экономия на качественных комплектующих в ходе ремонта не оправдана.
Финальная проверка и эксплуатация
После завершения всех работ и первичного запуска проводится окончательная проверка систем, обеспечивающих работу двигателя.
Важно убедиться, что в системе охлаждения нет воздушных пробок, которые могли возникнуть при замене гильз.
Уровень масла следует проверить повторно после его стечения в поддон и при необходимости довести до нужной отметки.
Двигатель с новыми гильзами требует бережного режима эксплуатации в период приработки деталей.
Соблюдение температурного режима и своевременная замена фильтров помогут продлить срок службы обновленного агрегата.
Регулярный мониторинг состояния двигателя позволит своевременно выявлять любые отклонения в его работе.
Техническое обслуживание после ремонта должно проводиться в соответствии с установленным регламентом, уделяя особое внимание изменениям в работе мотора.
Подбор и покупка новых гильз
Замена гильз цилиндров двигателя КамАЗ — это ответственный процесс, требующий тщательной подготовки и выбора качественных запчастей. Правильный подбор новых гильз является ключевым этапом, который напрямую влияет на долговечность и производительность двигателя. В этом разделе мы рассмотрим основные аспекты, которые необходимо учесть при выборе и покупке новых гильз.
1. Определение типа гильз
Существует несколько типов гильз цилиндров, которые могут быть использованы в двигателях КамАЗ. Важно знать, какой именно тип подходит для вашего двигателя. Гильзы могут быть:
- С водяной рубашкой — обеспечивают лучшую теплоотдачу и используются в большинстве современных двигателей.
- Без водяной рубашки — применяются в более старых моделях и имеют меньшую эффективность охлаждения.
Перед покупкой обязательно уточните, какой тип гильз установлен в вашем двигателе, чтобы избежать ошибок.
2. Размеры и параметры гильз
При выборе гильз необходимо учитывать их размеры и параметры, такие как диаметр, высота и толщина стенок. Эти характеристики должны соответствовать оригинальным спецификациям, чтобы обеспечить правильную установку и функционирование. Для этого рекомендуется:
- Измерить старые гильзы с помощью штангенциркуля.
- Сравнить полученные данные с технической документацией на двигатель.
3. Материалы и качество
Гильзы цилиндров могут быть изготовлены из различных материалов, таких как чугун или алюминий. Чугунные гильзы, как правило, более прочные и долговечные, но алюминиевые легче и обеспечивают лучшую теплоотдачу. При выборе гильз обратите внимание на:
- Качество материала — выбирайте гильзы от проверенных производителей, чтобы избежать подделок.
- Обработку поверхности — она должна быть гладкой и без дефектов, что обеспечит хорошее сцепление с поршнем.
4. Производители и бренды
На рынке представлено множество производителей гильз для двигателей КамАЗ. Рекомендуется выбирать продукцию известных брендов, таких как:
- КамАЗ — оригинальные запчасти, которые гарантируют идеальную совместимость.
- Заводские аналоги — такие как «Техно-Авто» или «Двигатель».
Перед покупкой обязательно ознакомьтесь с отзывами и рейтингами производителей, чтобы сделать обоснованный выбор.
5. Место покупки
Где купить новые гильзы — также важный вопрос. Рекомендуется приобретать запчасти в специализированных магазинах или у официальных дистрибьюторов. Это гарантирует, что вы получите качественный товар и сможете воспользоваться гарантией. Также стоит обратить внимание на:
- Наличие сертификатов качества на продукцию.
- Условия возврата и обмена в случае несоответствия.
6. Цены и бюджет
Цены на гильзы могут варьироваться в зависимости от производителя, качества и места покупки. Сравните цены в разных магазинах и выберите оптимальный вариант, не забывая о качестве. Помните, что экономия на запчастях может привести к дополнительным расходам в будущем из-за необходимости повторного ремонта.
Подводя итог, можно сказать, что подбор и покупка новых гильз для двигателя КамАЗ — это процесс, требующий внимания к деталям и тщательной подготовки. Следуя приведенным рекомендациям, вы сможете выбрать качественные запчасти, которые обеспечат надежную работу вашего двигателя на долгие годы.
Проверка совместимости с другими компонентами двигателя
Перед началом процесса замены гильз цилиндров двигателя КамАЗ необходимо убедиться в совместимости новых гильз с другими компонентами двигателя. Это важный этап, который поможет избежать проблем в будущем и обеспечит надежную работу двигателя.
Первым шагом в проверке совместимости является изучение технической документации на ваш двигатель. В ней должны быть указаны все параметры, такие как диаметр и высота гильз, а также материал, из которого они изготовлены. Эти данные помогут вам выбрать подходящие гильзы, которые будут соответствовать оригинальным характеристикам.
Далее, необходимо обратить внимание на состояние других компонентов двигателя, таких как поршни, кольца и головка блока цилиндров. Если вы планируете заменить гильзы, то желательно также проверить и заменить поршни и кольца, так как они должны работать в паре с новыми гильзами. Изношенные поршни или кольца могут привести к снижению компрессии и увеличению расхода масла, что негативно скажется на работе двигателя.
Также стоит проверить состояние блока цилиндров. Если на нем есть трещины или другие повреждения, это может повлиять на установку новых гильз. В таких случаях может потребоваться дополнительная обработка блока или его замена.
Не забудьте обратить внимание на систему охлаждения и смазки. Убедитесь, что все уплотнения, прокладки и шланги находятся в хорошем состоянии. Неправильная установка или износ этих компонентов может привести к перегреву двигателя или утечкам масла, что также негативно скажется на его работе.
Кроме того, стоит проверить совместимость новых гильз с системой впуска и выпуска. Если вы планируете устанавливать гильзы с измененными характеристиками, это может потребовать доработки системы впуска и выпуска для достижения оптимальной производительности.
В заключение, проверка совместимости гильз цилиндров с другими компонентами двигателя КамАЗ является важным этапом подготовки к замене. Тщательное изучение всех параметров и состояния деталей поможет избежать проблем в будущем и обеспечит надежную работу вашего двигателя.
Регулярное обслуживание после замены гильз
После завершения процесса замены гильз цилиндров двигателя КамАЗ крайне важно обеспечить правильное и регулярное обслуживание, чтобы гарантировать долговечность и надежность работы двигателя. Это включает в себя несколько ключевых аспектов, которые необходимо учитывать.
1. Пробный запуск и обкатка
После установки новых гильз цилиндров необходимо провести пробный запуск двигателя. Важно внимательно следить за его работой: обращайте внимание на наличие посторонних звуков, вибраций и утечек масла. Если все в порядке, двигателю следует дать поработать на холостом ходу в течение 10-15 минут, чтобы обеспечить равномерное распределение масла по всем узлам.
2. Проверка уровня масла
После пробного запуска обязательно проверьте уровень масла в картере. Замена гильз может потребовать добавления масла, так как часть его могла вытечь во время работы. Убедитесь, что уровень масла находится в пределах нормы, и при необходимости долейте масло соответствующей марки.
3. Регулировка зазоров
После замены гильз необходимо проверить и при необходимости отрегулировать зазоры клапанов. Неправильные зазоры могут привести к снижению мощности двигателя и увеличению износа деталей. Используйте щупы для измерения зазоров и следуйте рекомендациям производителя по их регулировке.
4. Контроль температуры двигателя
В первые часы работы нового двигателя важно следить за температурой охлаждающей жидкости. Перегрев может свидетельствовать о проблемах с системой охлаждения или недостаточной смазке. Убедитесь, что радиатор и термостат функционируют исправно, а уровень охлаждающей жидкости находится на нужном уровне.
5. Регулярная замена масла и фильтров
После замены гильз цилиндров рекомендуется проводить замену масла и масляного фильтра через каждые 500-1000 км пробега. Это поможет удалить возможные загрязнения, которые могли попасть в систему во время установки новых гильз. Используйте качественное масло, соответствующее спецификациям вашего двигателя.
6. Осмотр и диагностика
Регулярно проводите осмотр двигателя на наличие утечек масла и охлаждающей жидкости. Также рекомендуется периодически выполнять диагностику системы зажигания и впрыска, чтобы убедиться в их исправности. Это поможет предотвратить возможные проблемы в будущем.
7. Своевременное обслуживание
Не забывайте о плановом обслуживании двигателя, которое включает в себя замену свечей зажигания, фильтров и других расходных материалов. Соблюдение графика обслуживания поможет продлить срок службы двигателя и избежать серьезных поломок.
Следуя этим рекомендациям, вы сможете обеспечить надежную работу двигателя КамАЗ после замены гильз цилиндров и минимизировать риск возникновения проблем в будущем.
