Уплотнительные кольца головки блока цилиндров (ГБЦ) двигателей КАМАЗ 740 играют ключевую роль в обеспечении надежной работы двигателя, предотвращая утечки масла и охлаждающей жидкости. В данной статье мы подробно рассмотрим классификацию уплотнительных колец, их размеры и особенности замены, а также предоставим таблицы с необходимыми данными и моменты затяжки. Это техническое руководство будет полезно как профессиональным механикам, так и автолюбителям, стремящимся самостоятельно выполнить ремонт и обслуживание своих автомобилей, избегая распространенных ошибок и обеспечивая долговечность двигателя.
Конструктивные особенности уплотнений в двигателях КАМАЗ 740
Двигатели серии КАМАЗ 740, включая атмосферные и турбированные версии с нормами Евро-2 и Евро-3, имеют схожую конструкцию блока цилиндров. В этих моторах цилиндровые гильзы съемные и охлаждаются жидкостью, циркулирующей в системе охлаждения. Для предотвращения утечек охлаждающей жидкости в картер и камеру сгорания предусмотрены два ряда уплотнительных колец, размещенных в специальных канавках на поверхности гильзы.
Верхнее кольцо, известное как огневое, несет основную термическую и механическую нагрузку. Оно располагается в верхней части гильзы, под буртом, который упирается в блок цилиндров. Главная задача этого элемента — обеспечить герметичность зазора между гильзой и блоком в области максимального давления газов и температур. Материал, из которого оно изготовлено, должен обладать высокой термостойкостью; чаще всего это маслостойкая резина или специальные композитные материалы.
Нижнее кольцо, называемое гидравлическим, устанавливается в нижней части гильзы. Его основная функция — предотвращение утечки охлаждающей жидкости из водяной рубашки блока в картер двигателя. В отличие от верхнего кольца, оно работает в менее агрессивной температурной среде, но подвергается постоянному воздействию химически активного антифриза. Повреждение нижнего кольца может привести к эмульгированию масла, что значительно ухудшает его смазывающие свойства.
Различия между модификациями Евро-2 и Евро-3
При выборе комплекта колец важно учитывать экологический класс двигателя, так как геометрия гильз и проточек может различаться. В моторах КАМАЗ 740.30 (Евро-2) и 740.31 (Евро-3) используются гильзы с разной высотой опорного бурта и расположением проточек. Модели Евро-3 часто оснащены усиленными гильзами с измененной конфигурацией уплотнительных канавок, что позволяет им соответствовать более строгим требованиям по герметичности и долговечности.
Использование колец от версии Евро-2 на двигателе Евро-3 может привести к недостаточному прилеганию или чрезмерному сжатию уплотнителя, что вызовет его быстрое разрушение. Хотя визуально кольца могут быть схожи, различия в сечении профиля составляют доли миллиметра, что критически важно для герметичности системы. Поэтому при заказе запчастей следует ориентироваться на каталожный номер двигателя, выбитый на блоке.
Также важно учитывать материал, из которого изготовлены кольца. Для современных модификаций предпочтительнее использовать кольца из фторкаучука, так как они сохраняют эластичность при более высоких температурах по сравнению с обычной резиной. Это особенно актуально для двигателей, работающих в тяжелых условиях с высокими тепловыми нагрузками.
| Параметр | Верхнее (Огневое) кольцо | Нижнее (Гидравлическое) кольцо |
|---|---|---|
| Расположение | В верхней проточке гильзы | В нижней проточке гильзы |
| Основная функция | Герметизация газов и охлаждающей жидкости | Герметизация охлаждающей жидкости от картера |
| Температурный режим | Высокий (до 200+ °С) | Средний (рабочая температура охлаждающей жидкости) |
Интересные факты
Вот несколько интересных фактов о уплотнительных кольцах ГБЦ (головки блока цилиндров) двигателя КАМАЗ 740:
Материалы и технологии: Уплотнительные кольца для ГБЦ КАМАЗ 740 изготавливаются из различных материалов, таких как резина, металл и композитные материалы. Современные технологии позволяют создавать кольца с улучшенными характеристиками, которые обеспечивают более надежное уплотнение и устойчивость к высоким температурам и давлениям.
Классификация по типам: Уплотнительные кольца могут классифицироваться по нескольким параметрам, включая форму (плоские, круглые), материал и назначение (для охлаждающей жидкости, масла или газов). Это позволяет выбрать наиболее подходящее кольцо для конкретных условий эксплуатации двигателя.
Процесс замены: Замена уплотнительных колец ГБЦ — это важная процедура, которая требует тщательной подготовки. При замене необходимо не только установить новые кольца, но и проверить состояние поверхности ГБЦ и блока цилиндров, чтобы избежать утечек и обеспечить надежную работу двигателя. Неправильная установка или использование некачественных материалов может привести к серьезным поломкам.
Критерии выбора и совместимость уплотнительных элементов
Выбор качественных уплотнительных колец — основа успешного ремонта. Рынок автозапчастей переполнен продукцией различных брендов, и порой сложно отличить оригинал от подделки. Ключевым аспектом является материал: оригинальные изделия КАМАЗ обладают характерным блеском и эластичностью, которые сохраняются даже после длительного хранения. Дешевые аналоги могут быть слишком жесткими или чрезмерно липкими, что указывает на нарушение технологии производства резиновой смеси.
При покупке стоит обратить внимание на упаковку и маркировку. На качественных кольцах часто присутствует логотип производителя или каталожный номер. Резина не должна иметь посторонних запахов растворителей, трещин, наплывов или раковин. Даже незначительный дефект на поверхности может привести к прорыву газов или жидкости под высоким давлением.
Совместимость определяется не только диаметром, но и толщиной сечения профиля. Слишком тонкое кольцо не сможет перекрыть зазор, а слишком толстое будет выдавлено при сборке, что приведет к его срезу или деформации. Для двигателей КАМАЗ 740 чаще всего используются кольца с круглым сечением, однако встречаются и варианты с прямоугольным профилем в зависимости от года выпуска блока.
Анализ производителей и артикулов
Оригинальные запчасти имеют артикулы, начинающиеся с префикса 740, например, 740-1002040 для комплектов. Множество специализированных заводов предлагает аналоги, которые могут превосходить оригинальные детали по долговечности. Среди проверенных брендов выделяются изделия из термостойкого каучука, разработанного для дизельных двигателей грузового назначения.
При выборе запчастей в разных ценовых категориях важно помнить, что экономить на кольцах во время капитального ремонта двигателя нецелесообразно. Цена этих компонентов незначительна по сравнению с затратами на повторную разборку двигателя и шлифовку головки блока в случае их повреждения. Рекомендуется приобретать комплекты, включающие все необходимые кольца для блока, чтобы избежать ситуации, когда старое кольцо будет установлено вместе с новым.
В таблице ниже представлены основные характеристики популярных модификаций, однако точные размеры всегда следует проверять в каталогах запчастей для конкретного номера двигателя.
| Модель двигателя | Типоразмер (приблизительный) | Рекомендуемый материал |
|---|---|---|
| КАМАЗ 740.10 (Атмосферный) | Стандартное сечение | Маслобензостойкая резина |
| КАМАЗ 740.30/31 (Турбо, Евро-2/3) | Усиленное сечение | Термостойкий каучук |
Технология замены колец и подготовка surfaces
Процесс замены колец цилиндров гильз связан с ремонтом головки блока цилиндров или заменой прокладки. Чтобы получить доступ к гильзам, необходимо снять головку блока, что требует выполнения определенной последовательности действий. Сначала следует слить все технические жидкости, отсоединить магистрали и демонтировать навесное оборудование, мешающее доступу к головке.
После снятия головки блока цилиндров открывается доступ к торцам гильз. Гильзы нужно осторожно извлечь из блока с помощью специального съемника, так как они могут быть плотно зафиксированы или даже прикипеть. Категорически запрещается выбивать гильзы с помощью кувалды или ломов, так как это может привести к трещинам в блоке цилиндров или деформации гильз.
После извлечения гильз необходимо тщательно очистить посадочные места в блоке цилиндров. Нагар, остатки старой прокладки и окислы удаляются с помощью скребка и растворителя. Особое внимание следует уделить нижнему буртику гильзы и проточкам под кольца. Любая песчинка или металлическая стружка, попавшая под кольцо, может вызвать утечку.
⚠️ Важно: При установке новых колец не используйте острые металлические предметы для их натягивания на гильзу. Края проточек могут повредить резиновую поверхность. Используйте только смазку и аккуратное ручное натягивание.
Пошаговый алгоритм установки
Установка новых уплотнительных колец должна производиться на чистые и сухие гильзы. Перед монтажом рекомендуется смазать кольца тонким слоем моторного масла или специальной смазки. Это облегчит установку и обеспечит надлежащее прилегание. Кольца следует укладывать в канавки без перекосов и скручивания.
После установки колец гильзу аккуратно опускают в блок цилиндров. Важно следить, чтобы кольца не завернулись и не повредились о край блока во время установки. Для этого гильзу нужно слегка покачивать круговыми движениями, помогая ей занять правильное положение. Полное погружение гильзы должно происходить плавно, без резких движений.

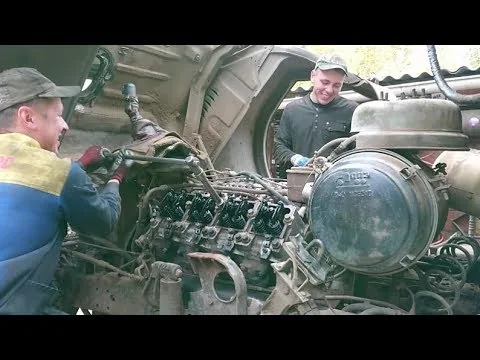

Следующим этапом является установка головки блока. Болты, крепящие головку, закручиваются в несколько этапов с соблюдением момента затяжки и порядка, указанных в инструкции по эксплуатации. Несоблюдение порядка затяжки может привести к неравномерному прижатию гильз и прокладок, что сведет на нет все усилия по замене колец.
- Очистите резьбовые отверстия в блоке под болты головки блока цилиндров и смажьте резьбу болтов моторным маслом.
- Установите прокладку головки блока и саму головку, убедившись в правильности ее расположения.
- Затяните болты предварительным моментом (обычно 20-30 Нм) по спирали от центра к краям.
- Доведите затяжку до финального момента (обычно 190-210 Нм) в два-три приема, следуя указанной схеме.
Типичные ошибки при ремонте и диагностике
Несоблюдение технологий ремонта — главная причина повторных поломок. Механики часто игнорируют очистку поверхностей или используют неподходящие инструменты, что может повредить новые уплотнения. Осознание распространенных ошибок помогает избежать типичных проблем и гарантирует длительный срок службы отремонтированного двигателя.
Одной из распространенных проблем является пренебрежение состоянием гильз. Если на поверхности гильзы есть выработки, ступеньки или коррозия, замена колец не даст результата. Гильзу нужно расточить до ремонтного размера или заменить. Установка новых колец на изношенную гильзу приведет к их быстрому износу и утечкам.
Также ошибочно использовать герметики в местах, где они не предусмотрены. Уплотнение в системе КАМАЗ 740 достигается благодаря плотному контакту резины с металлом. Применение герметиков может нарушить расчетную деформацию кольца или, попав в систему охлаждения, вызвать засорение радиатора и перегрев двигателя.
- Использование старых болтов ГБЦ — болты крепления головки являются одноразовыми деталями, которые вытягиваются при затяжке. Их повторное использование может привести к обрыву или недостаточной затяжке, что вызывает утечки.
- Перетяжка болтов — превышение момента затяжки может вызвать деформацию перегородок в блоке и выдавливание уплотнительных колец из канавок.
- Сухая установка колец — установка резинок без смазки может привести к их задиранию острыми краями проточек во время монтажа гильзы.
- Игнорирование шлифовки головки — если причиной замены колец был перегрев, головку обязательно нужно проверить на плоскостность. Оставшаяся деформация может повредить новую прокладку.
Обслуживание и продление ресурса уплотнений
После успешной замены колец и сборки двигателя крайне важно правильно провести обкатку и организовать дальнейшее обслуживание. В первые часы работы не рекомендуется нагружать двигатель на полную мощность. Тепловые циклы должны быть мягкими, чтобы уплотнения успели принять свою рабочую форму и адаптироваться к поверхностям.
Качество охлаждающей жидкости имеет ключевое значение для долговечности резинок. Использование водопроводной воды или некачественных антифризов может привести к образованию накипи и коррозии, что негативно сказывается на резине. Рекомендуется применять готовые концентраты или высококачественные жидкости, соответствующие требованиям для дизельных двигателей с чугунными гильзами.
Регулярный мониторинг уровня охлаждающей жидкости и состояния масла позволяет вовремя выявить возможные проблемы. Появление белой эмульсии на щупе масла или пены в расширительном бачке сигнализирует о нарушении герметичности. В таком случае эксплуатацию следует прекратить до выяснения причин.
В заключение, стоит подчеркнуть, что замена колец ГБЦ на КАМАЗ 740 — это сложная операция, требующая высокой квалификации и точности. Правильный выбор запчастей, тщательная подготовка поверхностей и соблюдение моментов затяжки — залог надежной работы двигателя. Не стоит экономить на уплотнительных элементах, так как их стоимость ничтожно мала по сравнению с риском капитального ремонта силового агрегата.
Регулярное техническое обслуживание системы охлаждения, включая замену антифриза и проверку натяжения ремней привода помпы, значительно снижает тепловую нагрузку на двигатель. Это продлевает срок службы не только металлических деталей, но и резинок, предотвращая их преждевременное старение и разрушение.
Влияние температуры и давления на срок службы уплотнительных колец
Уплотнительные кольца ГБЦ (головки блока цилиндров) КАМАЗ 740 играют ключевую роль в обеспечении герметичности двигателя. Они подвергаются воздействию различных температур и давлений, что непосредственно влияет на их срок службы и эффективность работы. Понимание этих факторов позволяет более точно прогнозировать необходимость замены уплотнительных колец и предотвращать серьезные поломки двигателя.
Температура является одним из основных факторов, влияющих на состояние уплотнительных колец. При работе двигателя температура в камере сгорания может достигать 2000°C, что приводит к значительному нагреву всех компонентов, включая уплотнительные кольца. При высоких температурах резина и другие материалы, из которых изготовлены кольца, могут терять свои первоначальные свойства, что приводит к их деформации и утрате герметичности. Важно отметить, что резина начинает стареть и разрушаться даже при температурах, значительно ниже предельных значений, особенно если она подвергается воздействию масла и других химических веществ.
Давление в системе также играет важную роль. В процессе работы двигателя давление в цилиндрах может достигать 20 атмосфер и более. Это создает значительную нагрузку на уплотнительные кольца, которые должны выдерживать такие условия. При повышении давления происходит увеличение силы, действующей на кольца, что может привести к их сжатию и, как следствие, к образованию микротрещин и утечкам. Если уплотнительные кольца не справляются с давлением, это может привести к серьезным последствиям, таким как перегрев двигателя и его выход из строя.
Кроме того, циклы нагрева и охлаждения, которым подвергаются уплотнительные кольца, также оказывают влияние на их срок службы. Каждый раз, когда двигатель запускается, кольца нагреваются, а затем остывают, что вызывает их расширение и сжатие. Со временем это может привести к усталостным повреждениям материала, что в свою очередь сокращает срок службы уплотнительных колец.
Для продления срока службы уплотнительных колец важно следить за состоянием системы охлаждения и смазки, а также регулярно проводить техническое обслуживание двигателя. Замена масла, контроль уровня охлаждающей жидкости и проверка системы на наличие утечек помогут избежать перегрева и избыточного давления, что, в свою очередь, положительно скажется на состоянии уплотнительных колец.
Таким образом, температура и давление являются критически важными факторами, влияющими на срок службы уплотнительных колец ГБЦ КАМАЗ 740. Понимание этих аспектов позволяет не только продлить срок службы компонентов, но и обеспечить надежную работу всего двигателя в целом.
Рекомендации по эксплуатации в различных климатических условиях
Эксплуатация уплотнительных колец ГБЦ (головки блока цилиндров) КАМАЗ 740 в различных климатических условиях требует особого внимания и соблюдения ряда рекомендаций. Эти кольца играют ключевую роль в обеспечении герметичности системы, предотвращая утечку масла и охлаждающей жидкости, что особенно важно в условиях экстремальных температур.
В условиях холодного климата, где температура может опускаться ниже нуля, необходимо учитывать, что резина, из которой изготовлены уплотнительные кольца, может терять свою эластичность. Это может привести к образованию трещин и утечкам. Рекомендуется перед началом зимнего сезона проверять состояние уплотнительных колец и, при необходимости, заменять их на новые. Также стоит обратить внимание на использование антифризов, которые не только предотвращают замерзание охлаждающей жидкости, но и способствуют сохранению эластичности резины.
В условиях жаркого климата, где температура может достигать высоких значений, уплотнительные кольца подвергаются воздействию высоких температур, что может привести к их преждевременному старению. В таких случаях рекомендуется использовать уплотнительные кольца, устойчивые к высоким температурам, а также регулярно проверять уровень масла и охлаждающей жидкости, чтобы избежать перегрева двигателя.
При эксплуатации в условиях повышенной влажности и дождливой погоды важно следить за состоянием уплотнительных колец, так как влага может способствовать коррозии и ухудшению герметичности. Рекомендуется проводить регулярные осмотры и замену уплотнительных колец, если они начинают проявлять признаки износа или повреждения.
Кроме того, для обеспечения долговечности уплотнительных колец необходимо соблюдать рекомендации по эксплуатации двигателя в целом. Это включает в себя регулярное техническое обслуживание, использование качественных масел и охлаждающих жидкостей, а также своевременную замену фильтров. Все эти меры помогут продлить срок службы уплотнительных колец и обеспечить надежную работу двигателя в любых климатических условиях.
Современные материалы для уплотнительных колец
Уплотнительные кольца ГБЦ (головки блока цилиндров) КАМАЗ 740 играют ключевую роль в обеспечении герметичности двигателя. Современные технологии и материалы, используемые для их производства, значительно повысили надежность и долговечность этих компонентов. Рассмотрим подробнее, какие материалы применяются для изготовления уплотнительных колец и их преимущества.
Одним из наиболее распространенных материалов для уплотнительных колец является силикон. Силиконовые кольца обладают отличной термостойкостью и устойчивостью к воздействию различных химических веществ, что делает их идеальными для работы в условиях высоких температур и давления. Они также обеспечивают хорошую эластичность, что способствует надежному уплотнению даже при незначительных деформациях.
Другим популярным материалом является EPDM (этилен-пропиленовый димономомер). Этот синтетический каучук отличается высокой устойчивостью к воздействию масел, топлива и ультрафиолетового излучения. EPDM-уплотнительные кольца сохраняют свои свойства в широком диапазоне температур, что делает их подходящими для использования в различных климатических условиях.
Также стоит отметить фторопласт, который используется для производства уплотнительных колец, требующих высокой химической стойкости. Фторопластовые кольца могут выдерживать агрессивные среды и высокие температуры, что делает их идеальными для применения в высоконагруженных системах.
В последние годы на рынке появились композитные материалы, которые объединяют в себе преимущества различных полимеров. Такие кольца могут иметь многослойную структуру, что позволяет им обеспечивать еще более высокую степень герметичности и долговечности. Композитные уплотнительные кольца часто используются в высокопроизводительных двигателях, где критически важна надежность работы.
При выборе уплотнительных колец для ГБЦ КАМАЗ 740 важно учитывать не только материал, но и его соответствие требованиям конкретного двигателя. Неправильный выбор может привести к утечкам, перегреву и, как следствие, к серьезным поломкам. Поэтому рекомендуется использовать только оригинальные или сертифицированные аналоги, которые прошли необходимые испытания и соответствуют стандартам качества.
Таким образом, современные материалы для уплотнительных колец ГБЦ КАМАЗ 740 обеспечивают надежную работу двигателя, способствуя его долговечности и эффективности. Правильный выбор и своевременная замена этих компонентов являются залогом успешной эксплуатации автомобиля.
