В данной статье мы рассмотрим ключевые аспекты, связанные с поршневыми кольцами компрессора КАМАЗ, включая их размеры, порядок установки и диагностику. Правильный выбор и замена кольцевых уплотнений играют критическую роль в обеспечении надежной работы компрессора, что, в свою очередь, влияет на общую производительность и долговечность автомобиля. Мы предоставим таблицы размеров, нормы износа и разберем типичные ошибки, которые могут возникнуть при ремонте, что поможет вам избежать распространенных проблем и обеспечить эффективную эксплуатацию вашего транспортного средства.
Конструкция и функционал поршневой группы
Поршневая группа компрессора выполняет две основные задачи: сжимает воздух до необходимого рабочего давления и предотвращает попадание моторного масла в пневматическую систему грузовика.
На двигателях серии КАМАЗ 740 обычно устанавливаются двухцилиндровые компрессоры. Они могут быть интегрированы в блок цилиндров или работать от шестерен распределительного вала.
Каждый поршень оснащен комплектом колец, количество и расположение которых строго определены конструкцией для достижения максимальной эффективности сжатия.
В стандартной конфигурации используется одно компрессионное кольцо и два маслосъемных. В некоторых модификациях эта схема может варьироваться.

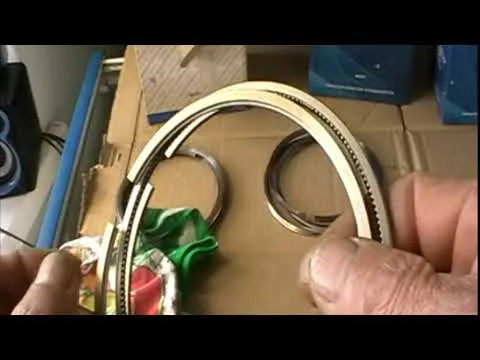

Типы применяемых колец
Компрессионное кольцо в верхней канавке поршня несет основную нагрузку от давления газов и высоких температур.
Маслосъемные кольца ниже удаляют избыточное масло со стенок цилиндра, оставляя тонкий слой для смазки.
Для двигателей КАМАЗ-740 и их модификаций используются чугунные кольца с хромированным рабочим слоем, что обеспечивает отличную износостойкость.
На более современных моделях могут применяться составные маслосъемные кольца со стальными расширителями, которые лучше адаптируются к деформациям цилиндра.
Важно помнить, что замена колец должна проводиться полным комплектом на всех поршнях, даже если визуально износ кажется неравномерным.
| Параметр | Значение | Примечание |
|---|---|---|
| Диаметр поршня | 110 мм | Стандартный размер для компрессоров КАМАЗ |
| Толщина кольца | 2,5 мм | Оптимальная толщина для герметичности |
| Материал | Чугун или сталь с покрытием | Обеспечивает долговечность и износостойкость |
| Установка | Сначала нижнее кольцо, затем верхнее | Убедитесь в правильной ориентации колец |
| Диагностика | Проверка на наличие износа и трещин | Регулярная проверка для предотвращения поломок |
Интересные факты
Вот несколько интересных фактов о поршневых кольцах компрессора КАМАЗ:
Материалы и технологии: Поршневые кольца компрессоров КАМАЗ часто изготавливаются из высокопрочных сплавов, которые обеспечивают долговечность и устойчивость к износу. Современные технологии обработки позволяют создавать кольца с минимальными допусками, что улучшает герметичность и эффективность работы компрессора.
Размеры и стандарты: Поршневые кольца для компрессоров КАМАЗ имеют стандартизированные размеры, что облегчает их замену и диагностику. Например, кольца могут иметь различные профили (например, плоские или с канавками), что влияет на их функциональные характеристики и совместимость с конкретными моделями компрессоров.
Диагностика и замена: Один из ключевых признаков износа поршневых колец — это увеличение зазора между кольцом и цилиндром, что может привести к снижению давления и эффективности компрессора. Для диагностики состояния колец часто используется метод проверки компрессии, а также визуальный осмотр на наличие трещин или износа. Регулярная замена поршневых колец может значительно продлить срок службы компрессора и улучшить его производительность.
Диагностика неисправностей и нормы износа
Необходимость замены колец определяется анализом работы пневматической системы и визуальным осмотром выхлопа компрессора.
Если из выхлопного патрубка компрессора при работающем двигателе идет сильный дым или выброс масла, это явный признак неисправности маслосъемных колец.
Снижение производительности, когда время для достижения давления от 4 до 6 атмосфер превышает 2-3 минуты, также указывает на потерю герметичности.

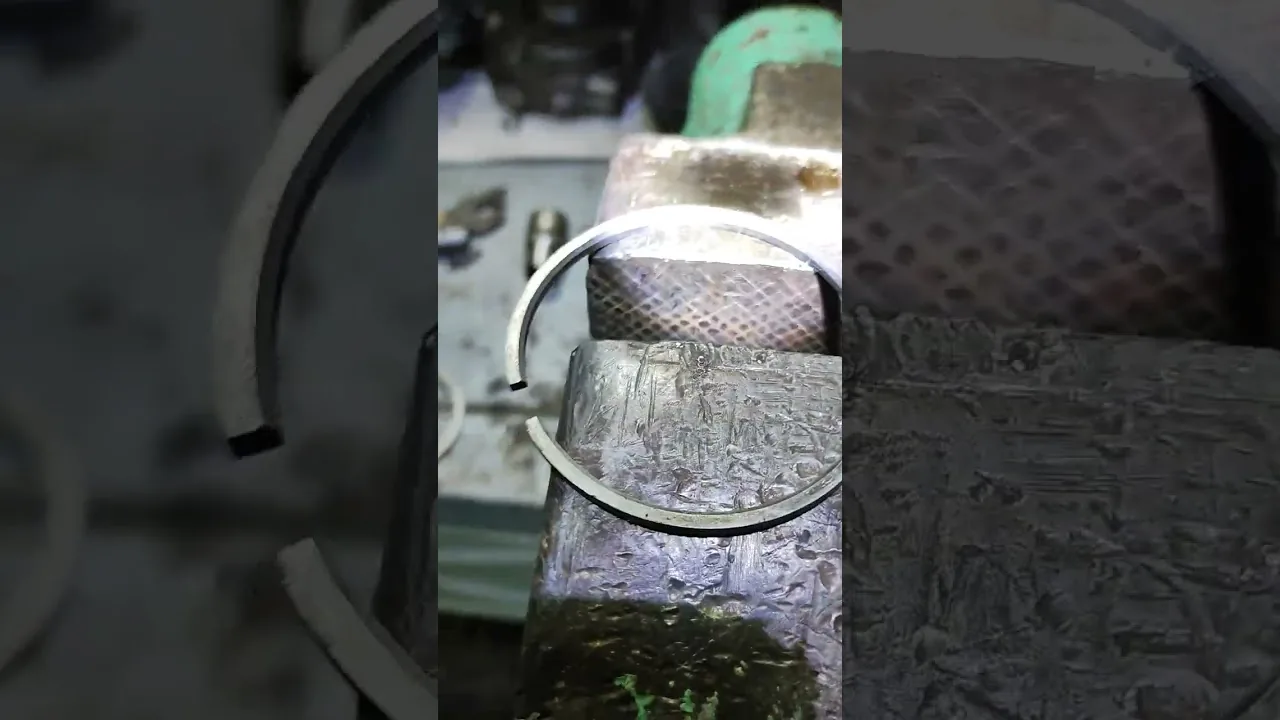

Для точной диагностики необходимо измерить зазоры в замках колец и высоту канавок поршня с помощью щупов и нутромера.
Параметры предельного износа
Технические условия эксплуатации определяют допустимые значения зазоров. Превышение этих значений требует немедленного вмешательства.
При установке кольца в цилиндр зазор в замке должен составлять от 0.25 до 0.45 мм, а предельное значение — не более 1.0 мм.
Зазор между кольцом и стенкой канавки по высоте не должен превышать 0.15 мм для верхнего кольца и 0.12 мм для нижних.
Если измеренные параметры выходят за указанные пределы, это может привести к прорыву газов в картер и увеличению расхода масла, что негативно сказывается на работе тормозной системы.
| Параметр | Номинальное значение (мм) | Предельное значение (мм) |
|---|---|---|
| Зазор в замке кольца | 0.25 – 0.45 | 1.0 |
| Зазор по высоте (верхнее кольцо) | 0.04 – 0.08 | 0.15 |
| Зазор по высоте (нижнее кольцо) | 0.02 – 0.06 | 0.12 |
При проверке также следует учитывать овальность цилиндра, которая не должна превышать 0.04 мм на диаметре 100 мм.
Глубокие царапины или задиры на поверхности цилиндра делают замену только колец нецелесообразной; в таких случаях требуется расточка или гильзовка.
Иногда причиной снижения компрессии становится не износ, а закоксовка колец из-за продуктов сгорания масла.
Если кольца теряют подвижность в канавках, они перестают выполнять свои функции, даже если их размеры находятся в пределах нормы.
Технология замены и порядок установки
Замена колец компрессора КАМАЗ требует полной разборки узла, тщательной очистки всех компонентов и строгого соблюдения порядка сборки.
Перед началом работ необходимо слить масло из системы смазки двигателя и снять компрессор или обеспечить доступ к его головке.
После извлечения поршней старые кольца аккуратно удаляются, а канавки очищаются от нагара с помощью специального скребка или чистой тряпки.
Перед установкой новые кольца проверяются на соответствие размерам и наличие механических повреждений.
Правила монтажа колец
Установка колец должна выполняться в четкой последовательности: сначала нижние (маслосъемные) кольца, затем верхнее (компрессионное).
При монтаже колец на поршень важно, чтобы замки колец находились на расстоянии 180 градусов друг от друга, что предотвратит выход газов.
Рекомендуется использовать специальные щипцы или оправку для установки колец на поршень, чтобы избежать повреждения хрупкого чугуна.
Если вы работаете с составным маслосъемным кольцом, сначала устанавливается пружинный расширитель, а затем две тонкие пластины.
Ключевым аспектом является правильная ориентация колец: маркировка «ТОП» или специальная точка должны быть направлены вверх, к основанию поршня.
- Удалите нагар из канавок поршня и промойте их растворителем.
- Установите пружину-расширитель нижнего маслосъемного кольца в нижнюю канавку, соединяя концы в замок.
- Наденьте тонкие пластины маслосъемного кольца, располагая их замки на 180 градусов относительно замка пружины.
- Установите второе маслосъемное кольцо (если это предусмотрено конструкцией) аналогичным образом.
- С помощью оправки установите компрессионное кольцо в верхнюю канавку, следя за правильным положением замка.
- Перед установкой поршня смажьте кольца и стенки цилиндра моторным маслом.
- Осторожно вставьте поршень в цилиндр, поджимая кольца с помощью оправки или рукой, соблюдая направление вращения коленвала.
При затяжке шатунных болтов обязательно используйте динамометрический ключ и придерживайтесь момента затяжки, указанного в руководстве по ремонту.
После сборки компрессора и запуска двигателя следите за давлением масла и отсутствием посторонних звуков в первые минуты работы.
Обкатка новых колец должна проходить в течение первых 500-1000 км пробега; в этот период не рекомендуется нагружать пневмосистему на полную мощность.
Совместимость и технические характеристики
Выбор колец для компрессора зависит от модели двигателя КАМАЗ и года выпуска транспортного средства.
Наиболее распространены компрессоры с диаметром цилиндра 70 мм, но также встречаются варианты с диаметром 60 мм и 90 мм.
Материал колец должен соответствовать материалу гильзы цилиндра для обеспечения правильного коэффициента трения.
Оригинальные запчасти КАМАЗ имеют маркировку производителя, что гарантирует соответствие геометрическим характеристикам.
| Модель двигателя | Диаметр цилиндра (мм) | Тип компрессора |
|---|---|---|
| КАМАЗ-740.10 / 7403.10 | 70 | Двухцилиндровый |
| КАМАЗ-740.30 / 740.50 | 70 | Двухцилиндровый |
| КАМАЗ-740.60 (Евро-2/3) | 70 | Двухцилиндровый |
Особенности подбора аналогов
При выборе аналоговых колец стоит отдавать предпочтение надежным производителям, специализирующимся на компонентах для дизельных двигателей.
Недорогие аналоги часто имеют слабое хромированное покрытие, что приводит к быстрому износу и необходимости частого ремонта.
Обращайте внимание на упаковку и наличие сертификатов качества, так как рынок переполнен подделками.
Некоторые производители предлагают кольца с увеличенными ремонтными размерами, что позволяет использовать их в расточенных цилиндрах.
Применение ремонтных размеров требует обязательной расточки цилиндров компрессора под новый диаметр поршня.
Типичные ошибки при ремонте
Нарушение технологии установки или игнорирование диагностики может свести на нет все усилия по ремонту компрессора.
Специалисты и владельцы грузовиков часто совершают ошибки, которые приводят к быстрому выходу узла из строя после сборки.
Чтобы избежать повторных поломок, важно ознакомиться с распространенными недочетами и строго следовать рекомендациям.
Особое внимание следует уделять чистоте сборки и состоянию контактных поверхностей.
- Установка колец без проверки зазоров — монтаж новых колец без предварительного измерения зазора в замке может вызвать заклинивание поршня при нагреве или прорыв газов.
- Неправильная ориентация замков — если замки всех колец выровнять в одну линию, компрессор не сможет создать необходимое давление, и масло будет выбрасываться в систему.
- Игнорирование состояния гильз — установка новых колец в цилиндры с износом или повреждениями приведет к мгновенному разрушению колец и необходимости повторного ремонта.
- Отсутствие смазки при сборке — сухая установка колец и поршня вызывает задиры в первые секунды работы двигателя до поступления масла.
Каждая из этих ошибок может значительно сократить срок службы отремонтированного компрессора.
Качественная подготовка поверхности и аккуратность при монтаже являются залогом успешного восстановления узла.
Не стоит экономить на инструментах или пропускать этапы проверки, так как стоимость простоя грузовика значительно превышает цену качественных запчастей.
Обслуживание и продление ресурса
Чтобы кольца компрессора КАМАЗ служили долго, необходимо создать оптимальные условия для их работы.
Регулярная замена воздушного фильтра предотвращает попадание абразивной пыли в цилиндры, что угрожает поршневой группе.
Своевременная замена моторного масла и использование качественных смазочных материалов также значительно влияют на состояние компрессора.
Мониторинг температурного режима двигателя помогает избежать перегрева компрессора и образования коксовых отложений на кольцах.
Регулярная проверка давления в пневмосистеме позволяет выявить потенциальные проблемы на ранних стадиях.
Соблюдение графика технического обслуживания и использование оригинальных запчастей обеспечивают надежность тормозной системы грузовика.
Внимательное отношение к деталям при ремонте и эксплуатации помогает избежать аварийных ситуаций на дороге.
Рекомендации по выбору материалов
При выборе поршневых колец для компрессоров КАМАЗ важно учитывать несколько ключевых аспектов, связанных с материалами, из которых они изготовлены. Правильный выбор материала напрямую влияет на долговечность, эффективность работы и надежность компрессора.
Существует несколько типов материалов, используемых для производства поршневых колец:
- Чугун: Один из самых распространенных материалов для поршневых колец. Чугунные кольца обладают хорошей износостойкостью и способны выдерживать высокие температуры. Однако они могут быть подвержены коррозии, поэтому важно следить за состоянием масла и системы охлаждения.
- Сталь: Стальные кольца отличаются высокой прочностью и жесткостью. Они менее подвержены деформации и обеспечивают надежное уплотнение. Однако стальные кольца могут быть более чувствительны к коррозии, поэтому их использование требует особого внимания к качеству смазки.
- Композитные материалы: В последние годы все чаще используются кольца из композитных материалов, которые сочетают в себе преимущества различных веществ. Такие кольца обладают отличной термостойкостью, низким коэффициентом трения и высокой износостойкостью. Они также менее подвержены коррозии, что делает их идеальными для работы в сложных условиях.
При выборе поршневых колец также стоит обратить внимание на их покрытие. Кольца с дополнительными покрытиями, такими как хромирование или никелирование, могут значительно увеличить срок службы и улучшить эксплуатационные характеристики. Эти покрытия помогают снизить трение и защищают кольца от коррозии.
Не менее важным аспектом является соответствие размеров поршневых колец спецификациям компрессора. При замене колец необходимо тщательно проверять их размеры и форму, чтобы избежать проблем с установкой и работой компрессора. Рекомендуется использовать только оригинальные запчасти или детали, рекомендованные производителем.
В заключение, выбор материалов для поршневых колец компрессора КАМАЗ требует внимательного подхода. Учитывая характеристики различных материалов, можно значительно повысить эффективность работы компрессора и продлить его срок службы. Правильный выбор и установка поршневых колец — залог надежной работы всего агрегата.
Влияние материалов на долговечность
При выборе поршневых колец для компрессоров КАМАЗ важным аспектом является материал, из которого они изготовлены. Разные материалы обладают различными свойствами, которые напрямую влияют на долговечность и эффективность работы компрессора.
Наиболее распространенными материалами для производства поршневых колец являются чугун, сталь и различные композитные материалы. Каждый из них имеет свои преимущества и недостатки.
Чугунные кольца характеризуются высокой прочностью и износостойкостью. Они хорошо выдерживают высокие температуры и давления, что делает их идеальными для работы в тяжелых условиях. Однако чугунные кольца могут быть подвержены коррозии, особенно в условиях повышенной влажности или при наличии агрессивных химических веществ в рабочей среде.
Стальные кольца обладают еще большей прочностью и устойчивостью к механическим повреждениям. Они часто используются в высокопроизводительных компрессорах, где требуется высокая надежность. Однако стальные кольца могут быть более подвержены коррозии, чем чугунные, поэтому их необходимо защищать специальными покрытиями или использовать в условиях, где минимизировано воздействие влаги и химикатов.
Композитные материалы представляют собой современное решение, которое сочетает в себе преимущества различных материалов. Они могут быть легкими, прочными и устойчивыми к коррозии. Композитные кольца часто используются в новых моделях компрессоров, так как они обеспечивают хорошую герметичность и снижают трение, что в свою очередь увеличивает срок службы устройства.
Кроме выбора материала, важно учитывать и технологию производства колец. Кольца, изготовленные с использованием современных технологий, таких как порошковая металлургия или лазерная обработка, могут иметь более точные размеры и улучшенные характеристики, что также сказывается на их долговечности.
В заключение, выбор материала для поршневых колец компрессора КАМАЗ является ключевым фактором, влияющим на их долговечность и эффективность. При выборе следует учитывать условия эксплуатации, требования к производительности и возможные воздействия внешней среды. Правильный выбор материала и технологии производства поможет значительно продлить срок службы компрессора и снизить затраты на его обслуживание.
Проверка давления и компрессии
Проверка давления и компрессии в цилиндрах компрессора КАМАЗ является важной процедурой для диагностики состояния поршневых колец и общего состояния двигателя. Низкое давление может указывать на износ поршневых колец, что, в свою очередь, приводит к снижению эффективности работы компрессора и увеличению расхода топлива.
Для начала необходимо подготовить компрессор к проверке. Убедитесь, что двигатель выключен, а система охлаждения остыла. Далее, следует снять свечи зажигания или форсунки, чтобы избежать ненужного запуска двигателя во время проверки. Это также позволит избежать повреждений и обеспечить более точные результаты.
Для измерения давления в цилиндрах используется манометр. Установите манометр в один из цилиндров, предварительно закрутив его в место, где была снята свеча или форсунка. Затем запустите двигатель на несколько оборотов, чтобы манометр смог зафиксировать максимальное давление. Запишите полученные данные.
После этого повторите процедуру для всех цилиндров. Нормальные значения давления в цилиндрах компрессора КАМАЗ должны находиться в пределах 3-5 атмосфер. Если вы заметили значительное отклонение от этих значений, это может свидетельствовать о проблемах с поршневыми кольцами или другими компонентами двигателя.
Важно также провести тест на компрессию, который поможет выявить утечки. Для этого необходимо закрыть дроссельную заслонку и снова использовать манометр. Запустите двигатель и дайте ему поработать на холостом ходу. Если давление в цилиндре быстро падает, это может указывать на наличие утечек через поршневые кольца, клапаны или прокладки головки блока цилиндров.
Если результаты проверки показывают низкое давление или компрессию, рекомендуется провести более детальную диагностику. Это может включать в себя визуальный осмотр поршневых колец, проверку на наличие трещин или повреждений, а также оценку состояния цилиндров. В некоторых случаях может потребоваться замена поршневых колец или других компонентов для восстановления нормальной работы компрессора.
Регулярная проверка давления и компрессии в компрессоре КАМАЗ поможет предотвратить серьезные поломки и продлить срок службы двигателя. Рекомендуется проводить такие проверки не реже одного раза в год или при каждом плановом техническом обслуживании.
Методы измерения и анализ результатов
Для обеспечения надежной работы компрессора КАМАЗ необходимо проводить регулярные измерения и анализ состояния поршневых колец. Существует несколько методов, которые позволяют оценить размеры, износ и эффективность работы поршневых колец.
1. Измерение диаметра поршневых колец
Первым шагом в диагностике поршневых колец является измерение их диаметра. Для этого используются специальные микрометры или штангенциркули. Измерения следует проводить в нескольких точках кольца, чтобы учесть возможные деформации или износ. Рекомендуется сравнивать полученные значения с заводскими стандартами, указанными в технической документации.
2. Проверка зазора в канавке
Зазор между поршневым кольцом и канавкой поршня также является важным показателем. Для его измерения можно использовать щупы. Зазор должен соответствовать нормам, указанным в руководстве по эксплуатации. Избыточный зазор может указывать на износ кольца или канавки, что может привести к снижению компрессии и повышенному расходу масла.
3. Оценка состояния поверхности
Состояние поверхности поршневых колец можно оценить визуально. Необходимо обратить внимание на наличие царапин, задиров и коррозии. Для более детального анализа можно использовать увеличительное стекло или микроскоп. Поврежденные кольца требуют замены, так как они могут негативно сказаться на работе компрессора.
4. Тест на компрессию
Тест на компрессию позволяет оценить эффективность работы поршневых колец в реальных условиях. Для этого необходимо установить компрессометр в свечное отверстие и произвести замер давления в цилиндре. Нормальные значения давления должны соответствовать спецификациям производителя. Снижение давления может указывать на износ колец или другие проблемы в системе.
5. Анализ масла
Анализ масла, используемого в компрессоре, также может дать важную информацию о состоянии поршневых колец. В процессе работы кольца могут выделять металлические частицы, которые попадают в масло. Проведение лабораторного анализа масла на наличие примесей и их состав поможет выявить степень износа колец и необходимость их замены.
Каждый из этих методов имеет свои преимущества и недостатки, и их использование в комплексе позволяет получить наиболее полное представление о состоянии поршневых колец компрессора КАМАЗ. Регулярные проверки и диагностика помогут избежать серьезных поломок и продлить срок службы оборудования.
Частота замены и профилактика
Частота замены поршневых колец компрессора КАМАЗ зависит от нескольких факторов, включая условия эксплуатации, качество используемого топлива и масла, а также регулярность технического обслуживания. В среднем, рекомендуется проверять состояние поршневых колец каждые 50 000 - 100 000 километров пробега. Однако в условиях тяжелой эксплуатации, например, при частых перегрузках или работе в сложных климатических условиях, этот интервал может сократиться до 30 000 - 50 000 километров.
Для профилактики износа поршневых колец и продления их срока службы важно соблюдать несколько ключевых рекомендаций:
- Регулярная замена масла: Использование качественного масла и его своевременная замена помогут снизить износ поршневых колец. Рекомендуется менять масло каждые 10 000 - 15 000 километров пробега.
- Контроль уровня масла: Низкий уровень масла может привести к перегреву и преждевременному износу колец. Регулярно проверяйте уровень масла и добавляйте его при необходимости.
- Проверка системы охлаждения: Перегрев компрессора может негативно сказаться на состоянии поршневых колец. Убедитесь, что система охлаждения работает эффективно и не имеет утечек.
- Использование качественного топлива: Некачественное топливо может привести к образованию отложений и увеличению износа поршневых колец. Старайтесь заправляться на проверенных АЗС.
- Регулярная диагностика: Проводите диагностику компрессора и его компонентов, включая поршневые кольца, не реже одного раза в год. Это поможет выявить проблемы на ранней стадии и предотвратить серьезные поломки.
При обнаружении признаков износа поршневых колец, таких как повышенный расход масла, снижение мощности компрессора или увеличение выбросов, необходимо незамедлительно провести их замену. Игнорирование этих симптомов может привести к более серьезным повреждениям двигателя и значительным затратам на ремонт.
