Установка колец на поршень Камаз 740 — это ключевой этап в процессе ремонта и обслуживания дизельных двигателей, который напрямую влияет на их производительность и долговечность. Правильный монтаж поршневых колец обеспечивает герметичность камеры сгорания, минимизирует расход масла и предотвращает образование нагара. В данной статье представлено пошаговое руководство, которое поможет вам избежать распространенных ошибок, а также даст рекомендации по моментам затяжки, зазорам и дефектовке, что сделает процесс установки более эффективным и безопасным.
Подготовительные работы и дефектовка деталей
Перед началом сборки важно тщательно осмотреть и измерить все детали, так как даже незначительные отклонения могут привести к поломке двигателя.
Если у вас есть новый поршень, первым делом проверьте состояние канавок для колец — они должны быть чистыми и без следов износа или нагара.
Для двигателей КамАЗ-740 используются составные маслосъемные кольца, что требует особого внимания к состоянию расширителя и тонких дисков.
Если на поверхности поршня есть мелкие задиры или царапины, установка новых колец не даст результата — необходимо заменить поршень или восстановить его.
Качественная очистка канавок от старого нагара — обязательный этап, который нельзя пропускать даже при работе с новыми деталями.
Важно помнить, что геометрия поршня непосредственно влияет на срок службы всего двигателя.
Проверка высоты поршня относительно плоскости блока также входит в подготовительный процесс, хотя этот параметр чаще контролируется во время установки шатунно-поршневой группы в цилиндр.
Не забудьте проверить маркировку на днище поршня, чтобы убедиться, что группа размера (А, Б, В, Г, Д) соответствует диаметру расточенного цилиндра.
Ниже представлена таблица, показывающая соответствие маркировки и диаметра для стандартных поршней.
| Маркировка | Диаметр (мм) | Допуск |
|---|---|---|
| А | 120.00 - 120.01 | 0.01 мм |
| Б | 120.01 - 120.02 | 0.01 мм |
| В | 120.02 - 120.03 | 0.01 мм |
| Г | 120.03 - 120.04 | 0.01 мм |
Если на перемычках между канавками поршня обнаружены трещины, такой поршень необходимо немедленно утилизировать, так как его разрушение в цилиндре может привести к заклиниванию двигателя.
Очистку каналов, через которые подается масло к маслосъемному кольцу, следует выполнять осторожно, используя тонкую проволоку или специальный ершик.
Если масло в каналах застыло или закоксовалось, маслосъемное кольцо не получит необходимой смазки и быстро выйдет из строя, перестав выполнять свои функции.
Технология установки компрессионных колец
Монтаж компрессионных колец требует внимательного подхода и специализированного инструмента, чтобы избежать повреждений хрупкого чугуна.
Процесс установки начинается с нижнего компрессионного кольца, так как оно обычно имеет коническую фаску или проточку, определяющие его правильное положение.
Если перепутать верхнее и нижнее кольца, двигатель может начать потреблять масло и выделять дым уже с первых минут работы.
Верхнее компрессионное кольцо часто имеет хромированное покрытие или специальное напыление, которое нужно беречь во время монтажа.
Для правильной установки важно ознакомиться с маркировкой на торце кольца, где обычно указано TOP или ВЕРХ.
Эта маркировка должна быть направлена строго вверх, к днищу поршня, что обеспечивает корректную работу уплотнительной кромки и отвод масла.
Неправильная ориентация кольца приведет к тому, что острая кромка будет срезать масло со стенок цилиндра, а не убирать его.
В двигателях КамАЗ-740.30 и более современных версиях используются кольца с молибденовым покрытием, которые требуют аккуратного обращения.
| Параметр | Описание | Рекомендации |
|---|---|---|
| Положение колец | Верхнее кольцо, среднее кольцо, нижнее кольцо | Установить в соответствии с метками |
| Направление установки | Направление колец (например, "вверх") | Убедиться, что метки направлены вверх |
| Зазор между кольцами | Оптимальный зазор между кольцами | Проверить зазор согласно спецификациям |
Интересные факты
Вот несколько интересных фактов о правильной установке колец на поршень Камаз 740:
Ориентация колец: При установке колец на поршень важно следить за их ориентацией. На большинстве поршневых колец есть специальные метки или выемки, которые указывают, как правильно их установить. Неправильная установка может привести к утечкам масла и снижению компрессии.
Использование специального инструмента: Для установки колец на поршень рекомендуется использовать специальный инструмент — кольцевой зажим. Он помогает аккуратно сжать кольца, что облегчает их установку в цилиндр и предотвращает повреждение колец и поршня.
Проверка зазоров: Перед установкой колец важно проверить зазоры между кольцами и канавками на поршне, а также зазоры между кольцами и стенками цилиндра. Это поможет избежать проблем с износом и обеспечит оптимальную работу двигателя. Правильные зазоры способствуют лучшему уплотнению и снижению расхода масла.
Порядок монтажа и контроль зазоров
Установка выполняется медленно и тщательно, с постоянным контролем положения замка относительно канавки.
Сначала кольцо расширяется с помощью оправки до диаметра, немного превышающего размер поршня, и затем надевается на головку.
Далее, удерживая свободный конец, кольцо аккуратно опускается в канавку. Важно следить, чтобы оно не перекосилось.
После установки каждого элемента необходимо убедиться в свободном перемещении в канавке и отсутствии заклинивания.
Тепловой зазор в замке кольца проверяется с помощью щупа после установки кольца в цилиндр (на этапе монтажа в блок). Первичный контроль можно провести визуально, проверяя на наличие трещин.
Оптимальный тепловой зазор для компрессионных колец двигателей КамАЗ составляет от 0.4 до 0.6 мм, хотя точные значения могут варьироваться в зависимости от конкретной модификации двигателя.
Если зазор меньше установленной нормы, кольцо может упереться торцами при нагреве, что приведет к поломке перемычки поршня или задиранию цилиндра.
Слишком большой зазор указывает на износ цилиндра или брак кольца, что недопустимо при капитальном ремонте.
Перед установкой в цилиндр кольца и канавки обязательно нужно смазать чистым моторным маслом, чтобы избежать сухого трения при первом запуске.
Монтаж маслосъемных колец и расширителей

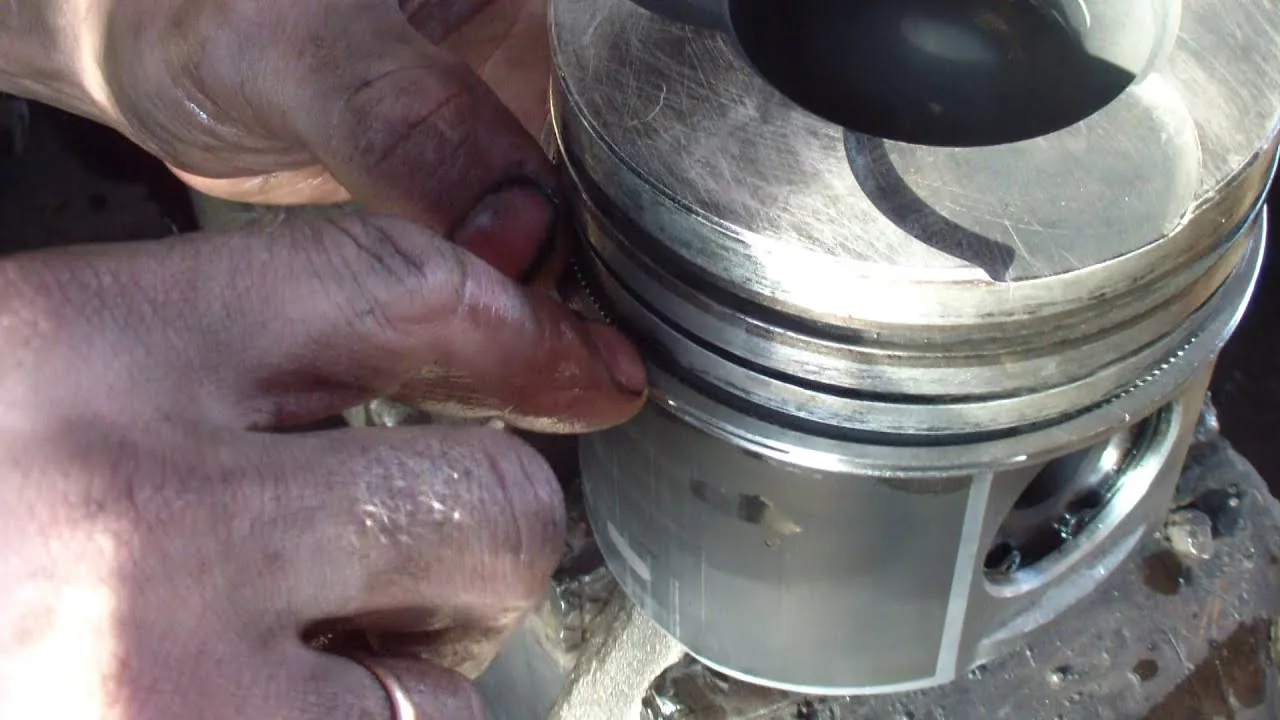

Установка маслосъемного кольца на поршень Камаз — это сложный процесс из-за особенностей конструкции элемента.
Вместо цельных колец используются витой или пластинчатый расширитель и два тонких стальных диска.
Процесс начинается с установки расширителя в нижнюю канавку поршня.
При использовании витого расширителя его концы должны быть соединены правильно, обычно на стороне, противоположной замку компрессионного кольца.
Пластинчатые расширители требуют аккуратной укладки витков без перекрытий для равномерного давления на стенки канавки.
Тонкие стальные диски маслосъемного кольца устанавливаются с обеих сторон расширителя.
Важно, чтобы замки дисков располагались симметрично относительно замка расширителя, обычно с смещением на 180 градусов.
Для двигателей КамАЗ-740 замки дисков располагаются с смещением в разные стороны для равномерного удаления масла.
При установке дисков следует избегать их излома, так как тонкая сталь может легко сломаться при неосторожном обращении.
После установки всей конструкции маслосъемного кольца необходимо убедиться, что диски свободно перемещаются в канавке под действием пружины расширителя.
Особое внимание стоит уделить отверстиям в канавке поршня, через которые отработанное масло стекает внутрь поршня.
Если эти отверстия забиты нагаром, маслосъемное кольцо будет работать неэффективно, и масло останется в камере сгорания.
Лучше всего прочистить отверстия до установки расширителя, используя сверло нужного диаметра или тонкую проволоку.
После сборки узла рекомендуется несколько раз провернуть диски в канавке, чтобы убедиться в отсутствии заеданий.
Смазка маслосъемного кольца маслом перед установкой поршня в цилиндр также обязательна для первоначальной приработки.
Специфика составных колец
Составные кольца обеспечивают более плотное прилегание к стенкам цилиндра по сравнению с цельными, особенно в случае овальных цилиндров.
Однако их установка требует высокой квалификации и тщательной подготовки рабочего пространства.
Попадание пыли или абразивных частиц между дисками и расширителем может привести к быстрому износу и утрате упругости.
Ниже представлена таблица с основными различиями между типами маслосъемных колец.
| Тип кольца | Конструкция | Особенности монтажа |
|---|---|---|
| Цельное | Один чугунный элемент | Легкость установки, высокая хрупкость |
| Составное | 2 диска + расширитель | Сложная сборка, лучшее прилегание |
При работе с составными кольцами важно не перепутать верхний и нижний диски, если они имеют разные профили кромок.
Как правило, диски одинаковы, но у изделий различных производителей могут быть особенности, требующие внимательного изучения инструкции на упаковке.
Неправильная сборка маслосъемного узла является одной из основных причин угара масла после капитального ремонта.
Типичные ошибки и контроль качества сборки
Даже опытные механики иногда совершают ошибки, которые могут свести на нет все усилия по восстановлению двигателя.
Изучение распространенных причин повторных ремонтов позволяет выделить ключевые аспекты, требующие особого внимания.
Одной из частых проблем является использование колец от разных производителей в одном комплекте, что недопустимо.
Различия в тепловом расширении и твердости материалов могут привести к неравномерному износу и утечке герметичности.
Контроль качества должен проводиться на каждом этапе — от распаковки деталей до финальной затяжки крышек шатунов.
Особое внимание следует уделить расположению замков колец относительно друг друга.
Существует правило: замки компрессионных и маслосъемного колец должны располагаться по окружности поршня на 120 градусов.
Это помогает предотвратить прорыв газов и масла через линию стыка колец.
Если замки окажутся друг над другом, это приведет к низкой компрессии в цилиндре и высокому расходу масла.
При установке поршня в цилиндр необходимо поворачивать его так, чтобы метка на поршне (обычно стрелка или надпись) была направлена в сторону маховика или по направлению вращения коленвала, в зависимости от требований конкретной модели двигателя.
Ниже представлен список распространенных ошибок, которых следует избегать.
- Неправильная ориентация колец — установка кольца с маркировкой вниз может привести к попаданию масла в камеру сгорания и образованию нагара.
- Отсутствие смазки при монтаже — сухие кольца при первом запуске могут застрять в гильзе, вызывая задиры.
- Повреждение кромок при установке — использование отверток вместо оправки может сломать кольца или повредить кромки канавок.
- Игнорирование теплового зазора — установка колец с малым зазором в замке может привести к поломке поршневых перегородок.
Проверка легкости хода поршня после сборки — важный этап, который часто упускается из виду.
Кольца не должны проворачиваться с усилием, но и не должны быть слишком свободными.
Если кольцо застряло в канавке, оно не сможет выполнять свою функцию уплотнителя и компенсатора теплового расширения.
В таком случае необходимо извлечь кольцо, очистить канавку и попробовать установить новое.
Использование б/у колец строго запрещено, так как они теряют упругость и принимают форму старого цилиндра.
⚠️ Важно: Никогда не используйте кольца, которые уже были установлены ранее, даже если их пробег минимален. Они уже приняли форму цилиндра и не обеспечат необходимую герметичность.
⚠️ Важно: При установке поршня в цилиндр следите за направлением масляной форсунки (если она имеется). Она должна быть направлена точно в дно поршня для его охлаждения.
Финальная проверка и запуск двигателя
После установки всех поршней в блок и завершения сборки двигателя наступает важный этап — первый запуск.
Правильная установка колец требует тщательной обкатки для их адаптации к стенкам цилиндров.
В первые минуты работы двигатель должен работать на холостом ходу, избегая резких перегазовок.
В этот период происходит начальное притирание кромок колец к микрорельефу гильзы.
Необходимо постоянно контролировать давление масла в системе смазки, так как новые подшипники и кольца создают повышенное сопротивление.
Если после запуска наблюдается значительное дымление, это может свидетельствовать о залегании колец или их неправильной установке.
Тем не менее, небольшое дымление в первые часы работы допустимо, так как выгорает консервационная смазка и проходит процесс притирки.
Проверка компрессии после обкатки даст представление о реальной эффективности выполненных работ.
Равномерная компрессия во всех цилиндрах свидетельствует о качественной установке колец и герметичности камеры сгорания.
Отсутствие давления картерных газов также является положительным признаком корректной работы поршневой группы.
Соблюдение всех технологических норм при установке колец на поршень КамАЗ 740 — залог успешного ремонта.
Тщательная подготовка, чистота и аккуратность помогут избежать дорогостоящих ошибок и повторных разборок.
Правильно собранный двигатель будет радовать стабильной тягой и отсутствием угара масла на протяжении длительного срока эксплуатации.
Выбор и проверка колец перед установкой
Перед тем как приступить к установке колец на поршень двигателя Камаз 740, необходимо тщательно выбрать и проверить их. Это критически важный этап, так как от качества колец зависит не только работоспособность двигателя, но и его долговечность.
Первым шагом в выборе колец является определение их типа. Для двигателя Камаз 740 используются как компрессионные, так и маслосъемные кольца. Компрессионные кольца предназначены для создания герметичности в цилиндре, а маслосъемные – для контроля за количеством масла, попадающего в камеру сгорания. Убедитесь, что вы приобрели оригинальные или качественные аналоги, соответствующие спецификациям вашего двигателя.
После выбора колец следует провести их проверку. Важно убедиться, что кольца не имеют видимых дефектов, таких как трещины, сколы или деформации. Также стоит обратить внимание на поверхность колец: она должна быть гладкой и ровной. Наличие ржавчины или коррозии также является признаком того, что кольца не подлежат установке.
Для проверки размеров колец можно использовать специальный инструмент – штангенциркуль. Измерьте внутренний диаметр колец и сравните его с размерами, указанными в технической документации. Также проверьте толщину колец, так как она должна соответствовать стандартам. Неправильные размеры могут привести к неправильной установке и, как следствие, к снижению эффективности работы двигателя.
Кроме того, важно проверить зазоры колец. Для этого установите кольцо в цилиндр и используйте специальный инструмент для измерения зазора между кольцом и стенкой цилиндра. Зазор должен находиться в пределах допустимых значений, указанных в технической документации. Если зазор слишком велик или мал, это может привести к проблемам с герметичностью и повышенному расходу масла.
Не забывайте также о том, что кольца должны быть установлены в правильной ориентации. На каждом кольце обычно есть маркировка, указывающая на верхнюю часть. Установка колец в неправильном положении может привести к их быстрому износу и снижению производительности двигателя.
В заключение, правильный выбор и проверка колец перед установкой на поршень Камаз 740 – это залог успешной работы двигателя. Не пренебрегайте этим этапом, чтобы избежать дорогостоящих ремонтов в будущем.
Условия и инструменты для установки колец
Правильная установка колец на поршень является ключевым этапом в процессе сборки двигателя Камаз 740. Для достижения наилучших результатов необходимо учитывать несколько условий и использовать соответствующие инструменты.
Условия для установки колец
Перед началом установки колец необходимо обеспечить чистоту рабочего места. Все детали должны быть очищены от грязи, масла и других загрязнений. Рекомендуется проводить установку в хорошо освещенном помещении, чтобы избежать ошибок и повреждений.
Температура окружающей среды также играет важную роль. Идеальная температура для установки колец составляет от +15 до +25 градусов Цельсия. При низких температурах резина колец может стать жесткой, что усложнит процесс установки и может привести к их повреждению.
Важно также проверить состояние поршня и цилиндров. На поверхности не должно быть царапин, задиров или других дефектов, которые могут повлиять на герметичность и срок службы колец. Если обнаружены повреждения, их необходимо устранить перед установкой.
Необходимые инструменты
Для установки колец на поршень Камаз 740 потребуется следующий набор инструментов:
- Ключи и отвертки: Набор ключей и отверток различных размеров для работы с крепежными элементами.
- Плоскогубцы: Для удержания колец во время установки.
- Специальный инструмент для установки колец: Рекомендуется использовать кольцевой компрессор, который позволяет равномерно сжать кольца и облегчить их установку в цилиндр.
- Микрометр: Для измерения толщины колец и проверки их соответствия стандартам.
- Смазка: Специальная смазка для поршневых колец, которая поможет избежать их повреждения при установке и обеспечит лучшую герметичность.
Подготовка колец
Перед установкой колец необходимо проверить их на наличие дефектов и соответствие размерам. Каждое кольцо должно быть маркировано, чтобы избежать путаницы. Убедитесь, что кольца установлены в правильном порядке: маслосъемные кольца, компрессионные кольца и т.д. Также стоит обратить внимание на направление установки колец, так как они могут иметь специальные метки для правильной ориентации.
Следуя этим условиям и используя правильные инструменты, вы сможете обеспечить качественную установку колец на поршень Камаз 740, что в свою очередь положительно скажется на работе двигателя и его долговечности.
Обслуживание и замена колец в процессе эксплуатации
Правильная установка колец на поршень двигателя Камаз 740 является ключевым аспектом, который напрямую влияет на его производительность и долговечность. В процессе эксплуатации двигателя, кольца подвергаются значительным нагрузкам и износу, что может привести к необходимости их замены. Рассмотрим основные моменты, связанные с обслуживанием и заменой колец.
Первым шагом в процессе обслуживания является регулярная проверка состояния поршневых колец. Это можно сделать во время планового технического обслуживания или при возникновении подозрений на проблемы с двигателем, таких как повышенный расход масла, снижение мощности или появление черного дыма из выхлопной трубы. Визуальный осмотр колец на наличие трещин, задиров и других повреждений поможет определить необходимость их замены.
При замене колец важно учитывать, что они должны быть установлены в соответствии с рекомендациями производителя. Для двигателя Камаз 740 используются три типа колец: компрессионные, маслосъемные и уплотнительные. Каждый из этих типов выполняет свою функцию, и их правильная установка критически важна для обеспечения герметичности и эффективной работы двигателя.
Перед установкой новых колец необходимо тщательно очистить поршень и цилиндры от старого масла и загрязнений. Это поможет избежать проблем с герметичностью и продлит срок службы новых колец. Рекомендуется использовать специальные средства для очистки, которые не повредят поверхность деталей.
Установка колец должна производиться с учетом их ориентации. На каждом кольце обычно имеется маркировка, указывающая на верхнюю сторону. Установка колец в неправильном положении может привести к их быстрому износу и снижению эффективности работы двигателя. Компрессионные кольца устанавливаются с учетом их формы: верхнее кольцо, как правило, имеет более жесткую поверхность, а нижнее – более мягкую.
После установки колец на поршень, необходимо проверить зазоры между кольцами и канавками. Это можно сделать с помощью щупа. Зазоры должны соответствовать рекомендациям производителя, так как слишком большие или слишком маленькие зазоры могут привести к потере компрессии или повышенному расходу масла.
После завершения установки колец, поршни следует аккуратно установить в цилиндры, избегая повреждений. Рекомендуется использовать специальное устройство для сжатия колец, что значительно упростит процесс установки и снизит риск повреждения колец.
Наконец, после завершения всех работ по замене колец, необходимо провести обкатку двигателя. Это позволит проверить правильность установки и выявить возможные проблемы на раннем этапе. Важно следить за уровнем масла и его состоянием в первые дни эксплуатации после замены колец, чтобы убедиться в отсутствии утечек и других неисправностей.
Таким образом, правильное обслуживание и замена колец на поршень двигателя Камаз 740 – это важный процесс, который требует внимательности и точности. Соблюдение всех рекомендаций и правил установки поможет обеспечить надежную и долговечную работу двигателя.
