В данной статье мы подробно рассмотрим оправки для поршневых колец двигателей КАМАЗ 740, их выбор, виды и технологию монтажа. Правильная установка поршневых колец является ключевым этапом в сборке поршневой группы, от которого зависит надежность и долговечность работы двигателя. Мы предоставим сравнительный анализ различных типов инструментов, таблицу размеров и пошаговую инструкцию, что поможет вам избежать распространенных ошибок и обеспечить качественный монтаж. Эта информация будет полезна как профессиональным механикам, так и автолюбителям, стремящимся самостоятельно выполнить ремонтные работы.
Конструктивные особенности и назначение оправок
Оправка — это механическое устройство, предназначенное для безопасного разведения торцов поршневого кольца, что облегчает его надевание на поршень. В отличие от универсальных щипцов, специализированная оправка для двигателей КАМАЗ 740 учитывает геометрию поршня определенного диаметра и высоту расположения колец. Главная задача этого инструмента — предотвратить изгиб плоскости кольца, что часто происходит при использовании отверток или плоскогубцев.
По конструкции инструмент включает корпус, рукоятки для сжатия и разжимные лапки или конусную часть. Для двигателей КАМАЗ 740, где диаметр поршня составляет 120 мм, оправки обычно изготавливаются в виде разъемных втулок или конических расширителей. Основным критерием является материал: качественные оправки производятся из закаленной стали, что позволяет им сохранять форму под нагрузкой.
Типы оправочных инструментов
В практике используется несколько видов устройств, каждый из которых имеет уникальные характеристики. Выбор конкретного устройства зависит от условий эксплуатации (гараж или специализированный цех) и объема выполняемых работ.
Первый вид — конические оправки-расширители. Это усеченные конусы с прорезью для вставки кольца. При движении кольца по конусу его диаметр увеличивается. Такой вариант удобен для быстрой установки, но требует осторожности, чтобы избежать перетягивания кольца и его разрыва.
Второй вид — разжимные клещи с профильными губками. Этот инструмент напоминает мощные щипцы, но губки имеют форму, точно соответствующую внутреннему диаметру поршня. При сжатии рукояток губки раздвигаются, разводя концы кольца. Преимущество этого инструмента — возможность визуального и тактильного контроля степени раскрытия.
⚠️ Важно: Использование самодельных оправок из мягких металлов или пластика недопустимо. Деформация инструмента под нагрузкой может привести к неравномерному раскрытию кольца и его повреждению.
Третий вид — составные оправки-втулки. Они состоят из двух или трех частей, охватывающих поршень. Кольцо надевается на втулку сверху, после чего половинки смыкаются, и кольцо аккуратно соскальзывает в свою канавку. Это самый безопасный способ, который исключает возможность перекосов.
| Этап монтажа | Необходимый инструмент | Рекомендации |
|---|---|---|
| Подготовка поршневых колец | Набор ключей, отвертка | Очистить кольца от загрязнений, проверить на наличие повреждений |
| Установка поршневых колец на поршень | Специальный инструмент для установки колец | Убедиться, что кольца установлены в правильном порядке и ориентации |
| Установка поршня в цилиндр | Смазка, молоток с мягким ударом | Смазывать поршень перед установкой, аккуратно ввести поршень в цилиндр, избегая повреждений колец |
Интересные факты
Вот несколько интересных фактов о оправке для поршневых колец КАМАЗ 740, выборе инструмента и технологии монтажа:
Специфика оправки: Оправка для поршневых колец КАМАЗ 740 часто изготавливается из прочных материалов, таких как сталь или алюминий, что обеспечивает долговечность и устойчивость к высоким температурам. Правильная форма и размеры оправки критически важны для обеспечения точного монтажа колец и предотвращения их повреждения.
Выбор инструмента: При монтаже поршневых колец важно использовать специальные инструменты, такие как кольцевые зажимы или специальные приспособления для установки. Это позволяет избежать деформации колец и обеспечивает их правильное расположение в канавках поршня, что в свою очередь влияет на эффективность работы двигателя и его долговечность.
Технология монтажа: Процесс установки поршневых колец требует особой осторожности. Обычно рекомендуется устанавливать кольца с определённым зазором, чтобы избежать их заклинивания при нагреве. Также важно следить за тем, чтобы кольца не перекрывали друг друга в канавках, что может привести к снижению компрессии и увеличению расхода масла.
Специфика подбора для двигателей КАМАЗ 740
Двигатели серии КАМАЗ 740 имеют несколько модификаций, но основной размер поршневой группы остается постоянным для большинства атмосферных и турбированных моделей. Диаметр поршня составляет 120 мм, что соответствует стандартам для тяжелых грузовиков того времени. При выборе оправки важно учитывать не только диаметр, но и тип колец.
Поршневые кольца КАМАЗ 740 делятся на компрессионные (верхние) и маслосъемные (нижние). Компрессионные кольца, особенно верхнее хромированное, отличаются высокой твердостью и хрупкостью. Маслосъемные кольца могут быть составными (из трех элементов) или цельными с пружинным расширителем. Для составных колец оправка нужна только для установки нижнего стального элемента (расширителя), в то время как чугунные диски можно устанавливать вручную или с минимальным разведением.
При выборе инструмента следует обращать внимание на маркировку. Часто на рукоятках или корпусах выбиты цифры, указывающие диапазон диаметров, например, 110-130 мм. Универсальные оправки с регулируемыми губками позволяют работать с поршнями различных диаметров, но фиксаторы должны быть надежно затянуты.
Совместимость оправки с конкретной модификацией двигателя также зависит от высоты поршня. Если оправка выполнена в виде охватывающей втулки, ее высота не должна препятствовать установке кольца в нижнюю канавку. В некоторых случаях может потребоваться использование оправок с удлиненным рабочим телом или съемными насадками.
| Параметр | Компрессионные кольца | Маслосъемные кольца |
|---|---|---|
| Материал | Чугун с покрытием | Чугун + сталь (расширитель) |
| Хрупкость | Высокая (требует осторожности) | Средняя (стальной элемент упруг) |
| Тип оправки | Коническая или клещи | Клещи с тонкими губками |
Технология установки поршневых колец
Монтаж колец на поршень двигателя КАМАЗ 740 требует внимательного соблюдения последовательности действий. Даже правильный инструмент не гарантирует успех, если технология будет нарушена. Перед началом работы необходимо удостовериться, что поршни подобраны по весу, а зазоры в замках колец проверены с помощью щупа.
Установка начинается с нижнего маслосъемного кольца. Если оно состоит из нескольких частей, сначала устанавливается пружинный расширитель. Для его монтажа оправка используется нечасто, так как расширитель обладает хорошей упругостью. Однако, если посадка слишком тугая, можно воспользоваться клещами с осторожным разведением концов.
Следующий этап — установка компрессионных колец. Важно не перепутать их местами. Обычно на кольцах имеется маркировка TOP или 1, которая должна быть направлена вверх, к днищу поршня. Оправка надевается на кольцо, после чего рукоятки плавно сводятся, разводя концы, и аккуратно надевается кольцо на поршень, располагая его выше верхней канавки.
После того как кольцо надето на оправку, инструмент медленно опускается к канавке. В этот момент крайне важно избежать перекоса. Когда кольцо совпадает с канавкой, рукоятки оправки аккуратно разжимаются, позволяя кольцу занять свое место. Резкое снятие усилия может привести к удару кольца о край канавки, что может вызвать его повреждение.
Последовательность действий с оправкой
Рассмотрим процесс работы с разжимной оправкой клещевого типа, которая является наиболее популярной в ремонтных мастерских. В первую очередь необходимо очистить рабочие поверхности губок оправки от загрязнений и масла, чтобы избежать проскальзывания. Затем аккуратно захватите кольцо с обеих сторон от замка.
Сжатие рукояток выполняйте плавно, внимательно контролируя раскрытие кольца. Диаметр раскрытия должен быть немного больше диаметра поршня. Чрезмерное разведение, особенно для чугунных колец КАМАЗ 740, может привести к необратимой деформации.
⚠️ Важно: Никогда не разжимайте кольцо больше, чем требуется для прохождения через головку поршня. Избыточная деформация снижает упругость кольца и нарушает его плотное прилегание к стенке цилиндра.
После установки всех колец проверьте их в канавках. Они должны вращаться при легком усилии, но не болтаться. Если кольцо заело, извлеките его, очистите канавку и повторите процесс.
- Перед установкой смажьте поршень и кольца чистым моторным маслом.
- Обратите внимание на ориентацию замков: они не должны совпадать.
- Используйте оправку только по назначению, не применяйте её в качестве рычага.
- Перед каждым использованием проверяйте рабочие губки инструмента на наличие задиров.
Типичные ошибки и меры предосторожности
Даже опытные специалисты по ремонту двигателей могут ошибаться при работе с поршневой группой. Это часто связано с человеческим фактором или усталостью. Изучение распространенных ошибок помогает составить список действий, которых следует избегать для качественного ремонта.
- Применение отверток для разведения колец — недопустимый метод, который может привести к перегреву металла, образованию трещин и нарушению геометрии. Это вызывает прорыв газов и увеличение расхода масла.
- Чрезмерное разведение кольца оправкой — установка кольца с запасом приводит к остаточной деформации, из-за чего кольцо теряет способность плотно прилегать к поверхности цилиндра после притирки.
- Монтаж колец без смазки — сухая установка увеличивает трение, что может вызвать задира поверхности кольца о канавку поршня и повредить сам поршень при первом запуске.
- Игнорирование маркировки сторон — установка компрессионного кольца в неправильном положении (например, конусной выточкой вниз) нарушает масляный клин и может привести к увеличенному расходу масла.
Также важно следить за состоянием инструмента. Если губки оправки изношены, имеют заусенцы или деформацию, их следует заменить или восстановить. Работа с неисправным инструментом равносильна его отсутствию.
При установке составных маслосъемных колец часто допускается ошибка, когда пытаются использовать оправку для установки тонких чугунных дисков. Это неправильно: диски устанавливаются вручную, их концы заводятся в замок, а затем диск равномерно распределяется по канавке.
Обслуживание и хранение инструмента
Оправка для поршневых колец — это высокоточный инструмент, требующий аккуратного обращения. После сборки двигателя необходимо тщательно очистить инструмент от технических масел, смазок и металлической стружки. Для этого рекомендуется использовать тряпку, смоченную в растворителе или дизельном топливе.
Хранить оправку следует в сухом месте, желательно в оригинальной упаковке или специальном кейсе. Повышенная влажность может привести к коррозии рабочих поверхностей, что может повредить кольца при следующей установке. Регулярно смазывайте подвижные соединения (оси, шарниры) легким машинным маслом.
Срок службы качественной оправки практически не ограничен, если она не подвергалась чрезмерным нагрузкам. Однако при возникновении люфтов в шарнирах клещей или нарушении геометрии конуса инструмент необходимо заменить. Использование изношенной оправки может поставить под угрозу результат дорогостоящего ремонта двигателя КАМАЗ 740.
Финальные рекомендации по сборке ЦПГ

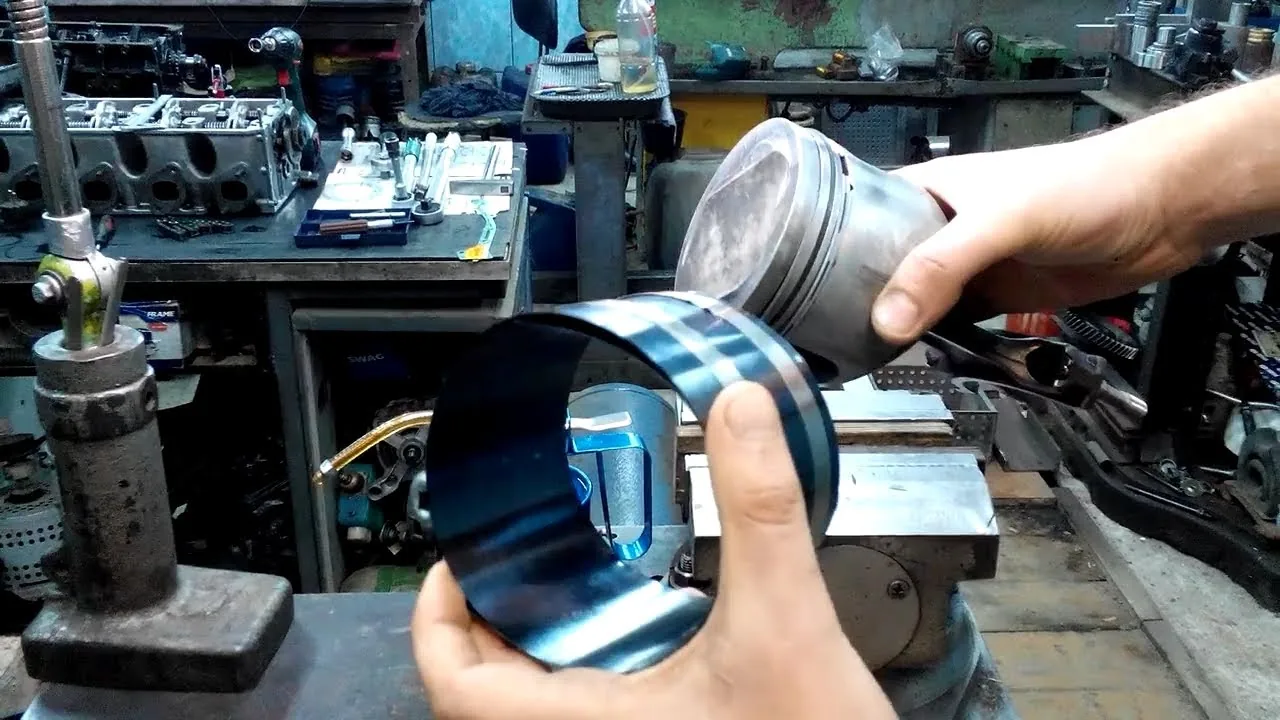

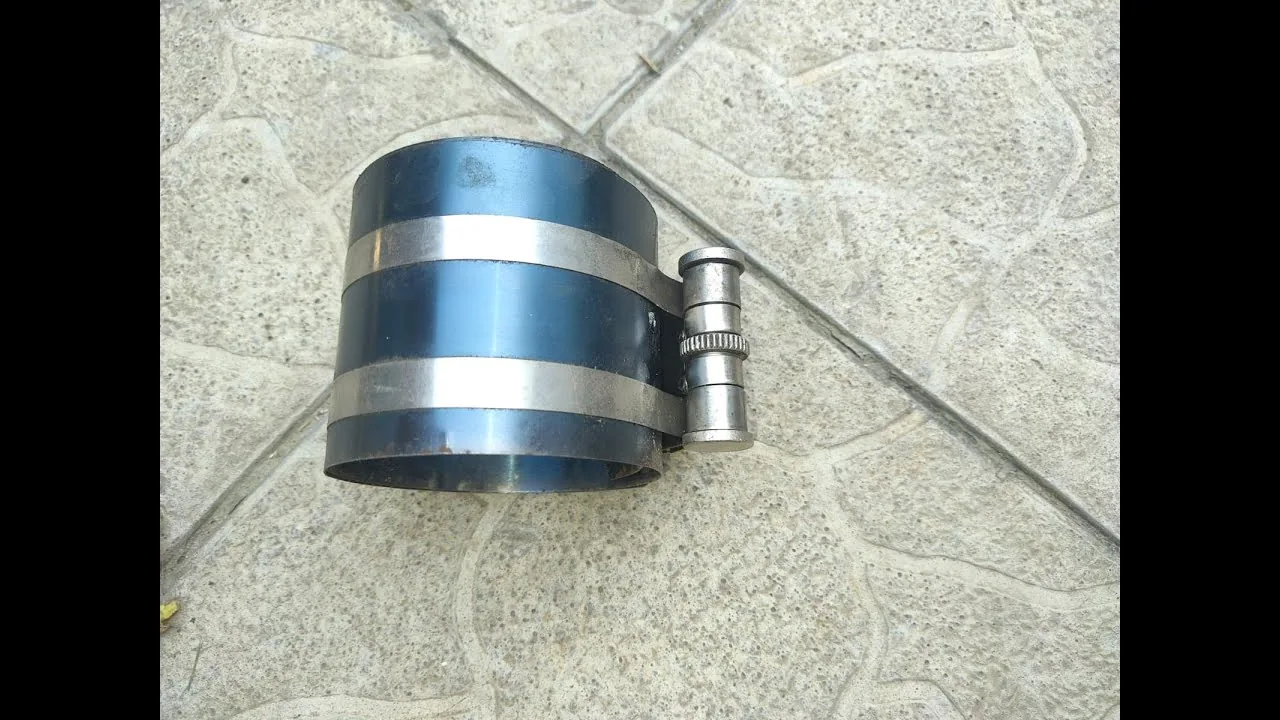

Завершающим этапом подготовки поршневой группы является установка поршня с кольцами в цилиндр. Для этой процедуры используется специальный инструмент — оправка для запрессовки поршня (оправка-конус), которая надевается на блок цилиндров. Важно не путать оправку для колец с оправкой для установки поршня.
Перед установкой шатуна в цилиндр необходимо еще раз проверить расположение замков колец. Они должны быть распределены по окружности на 120 градусов (для трех колец) или в соответствии с инструкцией в руководстве по ремонту. Обычно замки располагают в сторону, противоположную направлению максимального давления газов.
Аккуратно вводя поршень в направляющую оправку, легкими ударами молотка по днищу поршня (через деревянную прокладку) загоняют его в цилиндр. Если поршень движется с трудом, не следует прикладывать чрезмерное усилие — необходимо извлечь его и проверить, не завернулись ли кольца. Правильно установленные с помощью оправки кольца легко складываются, позволяя поршню пройти в гильзу.
| Этап | Инструмент | Контрольный параметр |
|---|---|---|
| Установка на поршень | Оправка разжимная | Отсутствие сколов и трещин |
| Ввод в блок | Оправка-конус (направляющая) | Свободный ход поршня |
Правильное использование оправки для поршневых колец КАМАЗ 740 является основой успешного ремонта двигателя. Экономия на покупке этого недорогого инструмента или игнорирование технологии его применения приведет к значительным финансовым потерям на повторный ремонт. Соблюдение указанных правил гарантирует, что новая поршневая группа прослужит полный срок.
Анализ рынка оправок для поршневых колец
На современном рынке существует множество производителей и моделей оправок для поршневых колец, что делает выбор подходящего инструмента достаточно сложной задачей. Оправки для поршневых колец КАМАЗ 740 должны соответствовать высоким стандартам качества и надежности, так как от их правильного выбора зависит долговечность и эффективность работы двигателя.
Первым шагом в анализе рынка является изучение различных типов оправок, доступных для поршневых колец. Они могут различаться по материалу изготовления, конструкции и назначению. Наиболее распространенными материалами являются сталь и алюминий. Стальные оправки отличаются высокой прочностью и долговечностью, однако могут быть более тяжелыми и менее удобными в использовании. Алюминиевые оправки, в свою очередь, легче и проще в обращении, но могут быть менее устойчивыми к механическим повреждениям.
Важно также учитывать конструктивные особенности оправок. Некоторые модели имеют регулируемую ширину, что позволяет использовать их для различных типов поршневых колец. Другие могут быть оснащены дополнительными функциями, такими как встроенные механизмы для облегчения монтажа и демонтажа колец. При выборе оправки стоит обратить внимание на ее совместимость с конкретной моделью поршневых колец, так как неправильный выбор может привести к повреждению как колец, так и самого двигателя.
На рынке также представлены как отечественные, так и зарубежные производители. Отечественные оправки, как правило, имеют более доступную цену, однако могут уступать в качестве и долговечности. Зарубежные модели, хотя и стоят дороже, часто предлагают более высокие стандарты качества и надежности. При выборе оправки стоит учитывать не только цену, но и репутацию производителя, а также отзывы пользователей.
Не менее важным аспектом является наличие сервисного обслуживания и гарантии на инструмент. Некоторые производители предлагают длительные гарантии на свои изделия, что может служить дополнительным показателем их надежности. Также стоит обратить внимание на возможность приобретения запасных частей и аксессуаров, которые могут понадобиться в процессе эксплуатации оправки.
В заключение, выбор оправки для поршневых колец КАМАЗ 740 требует внимательного анализа рынка и учета множества факторов. Правильный выбор инструмента не только облегчит процесс монтажа, но и обеспечит надежную и долговечную работу двигателя. Рекомендуется проводить сравнительный анализ различных моделей, а также консультироваться с профессионалами и опытными пользователями для получения дополнительных рекомендаций.
Сравнение цен и качества различных производителей
При выборе оправки для поршневых колец КАМАЗ 740 важно учитывать не только цену, но и качество продукции, так как это напрямую влияет на долговечность и надежность работы двигателя. На рынке представлено множество производителей, каждый из которых предлагает свои решения, и важно провести тщательное сравнение, чтобы сделать обоснованный выбор.
Среди наиболее известных производителей оправок для поршневых колец можно выделить такие компании, как КамАЗ, ЗМЗ, Петрозаводскмаш и Техноавиа. Каждая из этих компаний имеет свои особенности в производственном процессе, что отражается на качестве и цене продукции.
КамАЗ предлагает оправки, которые соответствуют всем стандартам и требованиям, предъявляемым к запчастям для двигателей. Продукция этой компании отличается высокой прочностью и долговечностью, что делает её оптимальным выбором для тех, кто ценит надежность. Однако, цена на такие оправки может быть выше, чем у менее известных производителей.
ЗМЗ также зарекомендовал себя как надежный производитель. Оправки от этой компании часто имеют более доступную цену, но при этом качество не уступает аналогам. Это делает продукцию ЗМЗ привлекательной для автолюбителей, которые ищут баланс между ценой и качеством.
Петрозаводскмаш предлагает широкий ассортимент оправок, которые могут варьироваться по цене в зависимости от используемых материалов и технологий производства. Продукция этой компании часто используется в условиях, где требуется высокая износостойкость, что делает её хорошим выбором для тяжелых условий эксплуатации.
Техноавиа предлагает инновационные решения, которые могут включать в себя дополнительные функции, такие как улучшенная термостойкость и устойчивость к коррозии. Однако, такие технологии могут значительно увеличивать стоимость продукции, что стоит учитывать при выборе.
При сравнении цен и качества различных производителей важно также обращать внимание на отзывы пользователей и рекомендации специалистов. Часто именно опыт других автолюбителей может помочь сделать правильный выбор. Рекомендуется также учитывать гарантийные обязательства, которые предоставляет производитель, так как это может служить дополнительным показателем надежности.
В заключение, выбор оправки для поршневых колец КАМАЗ 740 должен основываться на тщательном анализе цен и качества продукции различных производителей. Учитывая все вышеперечисленные факторы, можно сделать обоснованный выбор, который обеспечит надежную работу двигателя на долгие годы.
Советы по самостоятельному изготовлению оправок
Самостоятельное изготовление оправок для поршневых колец КАМАЗ 740 может стать отличным решением для автолюбителей и механиков, стремящихся сэкономить на инструментах и улучшить качество сборки двигателя. В этом разделе мы рассмотрим ключевые аспекты, которые помогут вам создать эффективные и надежные оправки.
1. Выбор материала
Для изготовления оправок лучше всего использовать прочные и устойчивые к износу материалы. Наиболее распространенные варианты включают:
- Сталь — обладает высокой прочностью и долговечностью, что делает её идеальной для создания оправок, которые будут подвергаться значительным нагрузкам.
- Алюминий — легкий и коррозионно-стойкий материал, который также может быть использован, особенно если оправка не будет подвергаться высоким нагрузкам.
- Пластик — подходит для менее ответственных задач, но может быть использован в случае, если требуется минимальный вес и хорошая изоляция.
2. Инструменты для изготовления
Для создания оправок вам понадобятся следующие инструменты:
- Токарный станок — основной инструмент для обработки материала и придания ему нужной формы.
- Сверлильный станок — может понадобиться для создания отверстий, если это предусмотрено конструкцией оправки.
- Шлифовальный станок — для окончательной обработки поверхности и достижения необходимой точности.
- Измерительные инструменты — штангенциркуль, микрометр и другие инструменты для точного измерения размеров.
3. Процесс изготовления
Изготовление оправки можно разбить на несколько этапов:
- Проектирование
- Обработка материала — зафиксируйте заготовку на токарном станке и начните обработку, следуя чертежу. Важно соблюдать точность, чтобы оправка идеально подходила для поршневых колец.
- Финишная обработка — после того как основная форма будет готова, используйте шлифовальный станок для улучшения поверхности и достижения необходимой точности.
4. Проверка качества
После завершения изготовления оправки обязательно проведите проверку её размеров и формы. Используйте измерительные инструменты для проверки соответствия чертежу. Также стоит протестировать оправку на практике, установив поршневые кольца и убедившись в их правильном монтаже.
5. Советы по улучшению процесса
Для повышения качества и удобства работы можно учесть следующие рекомендации:
- Используйте качественные инструменты и материалы, чтобы избежать проблем с точностью и долговечностью оправки.
- Регулярно проверяйте и настраивайте оборудование, чтобы обеспечить стабильность процесса обработки.
- Если у вас нет опыта работы с токарным станком, рекомендуется пройти обучение или проконсультироваться с опытным специалистом.
Следуя этим рекомендациям, вы сможете самостоятельно изготовить качественные оправки для поршневых колец КАМАЗ 740, что значительно упростит процесс их монтажа и повысит надежность работы двигателя.
