В данной статье мы подробно рассмотрим съемники поршневых гильз для двигателей КАМАЗ и МАЗ, их виды, применение и основные правила безопасности при работе с ними. Правильный выбор и использование этого инструмента критически важны для успешного ремонта и обслуживания двигателей, так как от качества демонтажа гильз зависит не только срок службы двигателя, но и его производительность. Мы предоставим пошаговый алгоритм демонтажа, а также обсудим типичные ошибки, которые могут возникнуть в процессе работы, что поможет вам избежать неприятных ситуаций и сэкономить время и средства на ремонте.
Конструктивные особенности и типы съемников

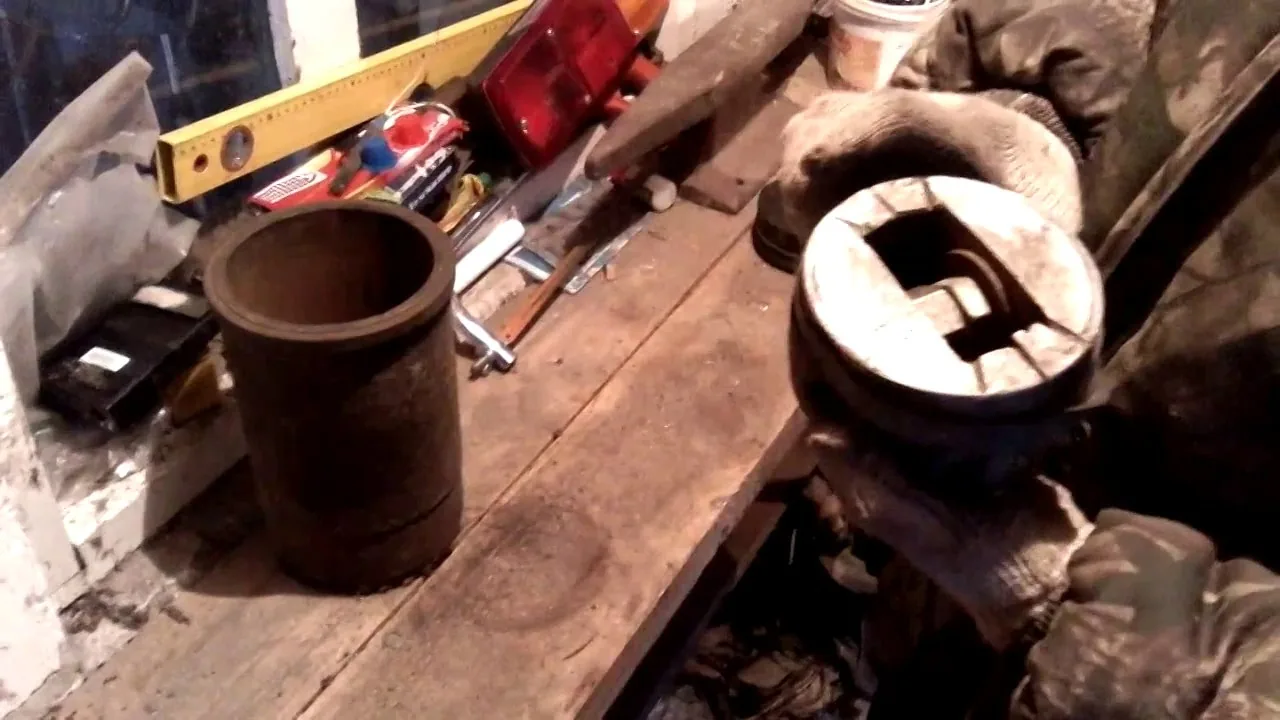

Съемник поршневых гильз — это механическое устройство, которое преобразует вращательное или линейное усилие в направленное тяговое действие. В отличие от легковых автомобилей, где для этой задачи часто достаточно выколотки и упора, в тяжелых дизельных двигателях используются более сложные системы захвата. Ключевым компонентом любого такого инструмента является центральный винт или гидравлический толкатель, который упирается в торец коленчатого вала или в специальную плиту, закрепленную на блоке двигателя.
Механические винтовые устройства для КАМАЗ
Для двигателей серии КАМАЗ-740 наиболее популярны винтовые съемники, работающие по принципу обратного молотка или стационарного упора. Главная особенность этих инструментов — необходимость зацепа за нижнюю часть поршня или за специальное отверстие в его днище. Конструкция двигателя КАМАЗ позволяет получить доступ к поршню через отверстие в блоке. Однако в случае заклинивания требуется использование расширительных цанг или крюков, которые проходят под поршневой палец.
Центральный винт таких устройств обычно имеет метрическую резьбу не менее М24 или М30, что позволяет создавать значительное усилие без риска среза витков. Ключевым моментом является материал, из которого изготовлен винт: он должен быть закален до высокой твердости и сохранять вязкость, чтобы не сломаться под нагрузкой. Дешевые аналоги из обычной конструкционной стали часто деформируются уже при первом серьезном заклинивании поршня.
В некоторых версиях инструмента для КАМАЗ предусмотрена система из двух полуколец, которые помещаются под юбку поршня. При затягивании болтами эти полукольца формируют жесткий захват, передающий усилие от винта на поршень. Такая конструкция считается более надежной, так как исключает проскальзывание и равномерно распределяет нагрузку по окружности поршня, что минимизирует риск его разрушения.
| Элемент | Описание | Рекомендации по ремонту |
|---|---|---|
| Съемник гильз | Инструмент для извлечения поршневых гильз | Проверить на наличие повреждений, заменить при необходимости |
| Уплотнительные кольца | Кольца, обеспечивающие герметичность | Заменить при каждом ремонте, использовать оригинальные детали |
| Инструкция по эксплуатации | Руководство по использованию съемника | Ознакомиться перед началом работы, следовать всем рекомендациям |
| Смазочные материалы | Жидкости для смазки движущихся частей | Использовать рекомендованные производителем смазки для предотвращения износа |
| Проверка состояния | Оценка состояния гильз и поршней | Проводить визуальный осмотр на наличие трещин и износа перед установкой |
Интересные факты
Вот несколько интересных фактов о съемниках поршневых гильз, которые могут быть полезны при ремонте двигателей КАМАЗ и МАЗ:
Специфика конструкции: Съемники поршневых гильз для КАМАЗа и МАЗа часто имеют уникальную конструкцию, позволяющую работать в ограниченных пространствах двигателей. Это связано с тем, что двигатели этих марок имеют специфическую компоновку, что требует от инструментов высокой точности и надежности.
Материалы и прочность: Съемники, используемые для извлечения поршневых гильз, изготавливаются из высокопрочных сталей, что обеспечивает их долговечность и устойчивость к высоким нагрузкам. Это особенно важно при работе с гильзами, которые могут быть сильно закисшими или прикипевшими.
Технология ремонта: В процессе ремонта двигателей КАМАЗ и МАЗ часто используется метод термического расширения для облегчения извлечения гильз. Это позволяет избежать повреждений как самой гильзы, так и блока цилиндров. Съемники в таких случаях могут быть дополнены специальными насадками, которые помогают равномерно распределять нагрузку при извлечении.
Эти факты подчеркивают важность правильного выбора и использования съемников поршневых гильз для успешного ремонта двигателей.
Гидравлические и рычажные системы для МАЗ
Двигатели ЯМЗ, устанавливаемые на технику МАЗ, имеют особые характеристики, связанные с мокрыми гильзами и уникальной формой поршней. Часто используются гидравлические съемники, которые создают значительное усилие без резких движений. Это особенно важно при обслуживании двигателей с большим пробегом, где могут возникать серьезные задиры и прилипание алюминия к чугунным гильзам.
Рычажные съемники для МАЗ обычно основаны на траверсе, устанавливаемой на блок цилиндров, а центральный упор воздействует на торец коленвала. Поворачивая гайку на резьбовой штанге, траверса поднимается, поднимая захваченный поршень. Точность изготовления посадочных мест траверсы критически важна для устойчивости всей конструкции: перекос может привести к заклиниванию поршня или поломке шатуна.
⚠️ Важно: Использование самодельных съемников из обрезков арматуры или болтов с неподходящей прочностью строго запрещено. Разрыв металла под нагрузкой может вызвать серьезные травмы оператора осколками.
Современные комплекты оборудования часто являются универсальными и включают разнообразные сменные наконечники и переходники. Это позволяет использовать один основной механизм для работы с различными модификациями двигателей, от старых атмосферных версий до современных турбированных моделей с электронным управлением.
Технология демонтажа гильз на двигателях КАМАЗ

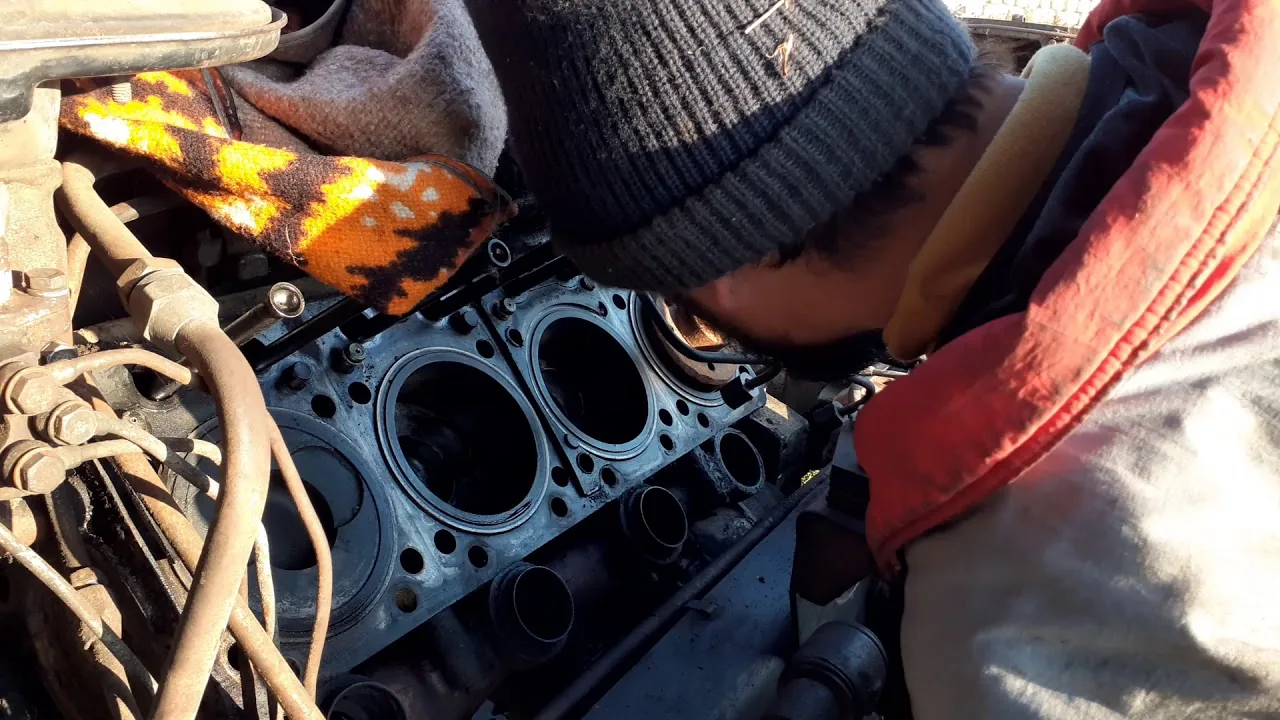

Извлечение гильзо-поршневой группы на двигателях КАМАЗ требует строгого соблюдения последовательности шагов. Нарушение технологии может привести к перекосу гильзы, что повредит уплотнительные кольца или вызовет задиры на поверхности цилиндра. Перед началом работы необходимо полностью разобрать двигатель: снять поддон, масляный насос, крышки шатунов и обеспечить доступ к коленчатому валу.
Подготовка и установка захватного устройства
Первым шагом необходимо очистить верхнюю часть блока и торец коленчатого вала от загрязнений и масляных отложений. Пыль между опорными поверхностями съемника и деталями двигателя может вызвать перекос. Для двигателей КАМАЗ обычно используют съемники, которые опираются на торец коленвала с помощью специальной втулки-опоры. Важно убедиться, что торец вала не поврежден, чтобы не нарушить центровку.
Установка захвата на поршень осуществляется снизу, через окно в блоке цилиндров. Если поршень свободно движется, его опускают в нижнюю мертвую точку. Если поршень заклинило, применяют тонкие щупы или специальные крючки для поддевания нижней кромки поршня. Безопасность рук в этом процессе крайне важна: пальцы не должны находиться в зоне возможного сжатия или резкого движения деталей.
После установки захватов их необходимо зафиксировать. В винтовых съемниках это достигается закручиванием стяжных болтов, а в цанговых — разведением лепестков. Важно, чтобы усилие прикладывалось равномерно. Перекос захвата может привести к тому, что при начале вытягивания поршень упрется юбкой в стенку гильзы, что может вызвать задиры или повреждение перегородок поршня.
Процесс вытягивания и меры предосторожности

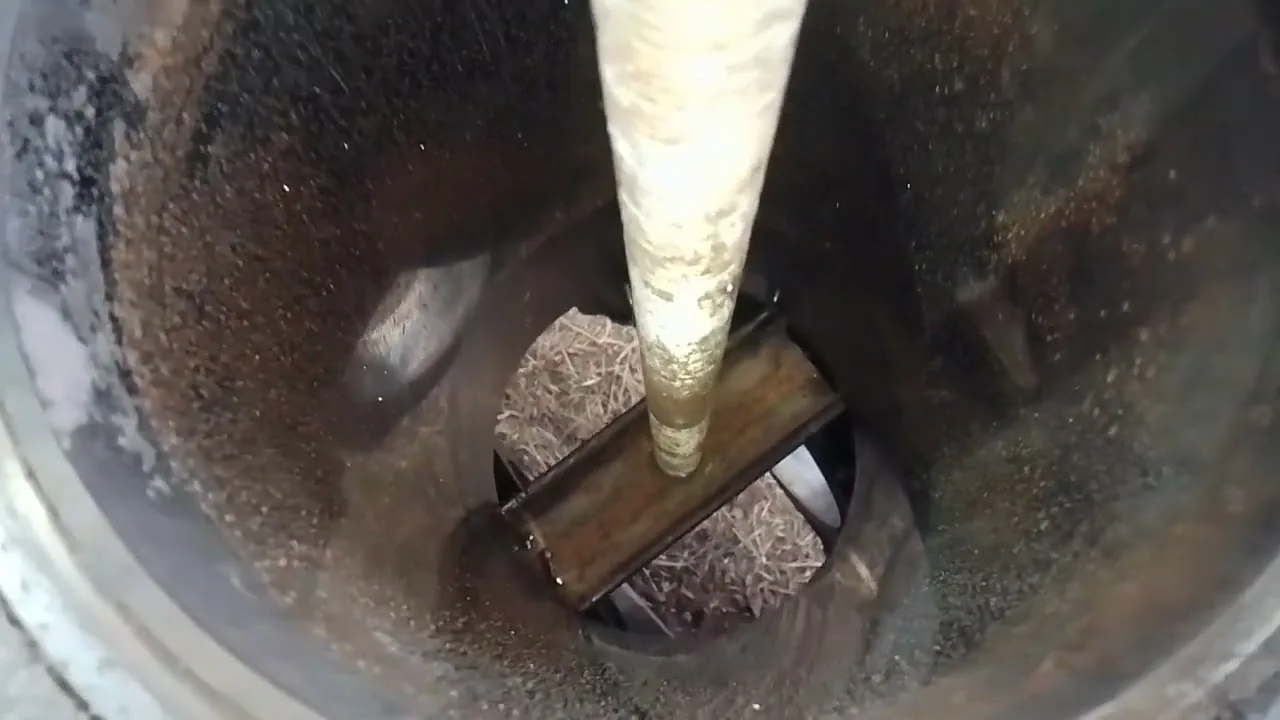

Извлечение гильзы осуществляется вращением центральной гайки или винта съемника. Движения должны быть аккуратными и плавными, без резких рывков. Если усилие неожиданно возрастает, остановитесь и оцените ситуацию. Возможно, гильза уперлась буртом в блок или перекосилась. В таких случаях осторожно постучите по блоку (но не по гильзе!), чтобы снять напряжение в металле.
При выходе гильзы из блока следите за её положением. Как только буртик гильзы освободится, предотвратите её падение. Вес гильзы с поршнем значителен, и падение на пол или детали двигателя может привести к трещинам в чугунном корпусе гильзы. Рекомендуется подложить мягкую ткань или использовать страховочный упор.
После извлечения узла проводится дефектовка. Зеркало гильзы проверяется на наличие задиров, эрозии и износа. Поршень осматривается на предмет прогаров и трещин. Если планируется повторное использование гильз, их следует тщательно очистить от нагара и измерить нутромером.
| Параметр | Норма для КАМАЗ-740 | Допустимый износ |
|---|---|---|
| Диаметр гильзы (ном.) | 120.00 мм | +0.40 мм (ремонтный) |
| Высота бурта над блоком | 0.60 - 1.15 мм | Регулируется прокладкой |
Специфика работ на двигателях МАЗ (ЯМЗ)
Работа с двигателями ЯМЗ, устанавливаемыми на автомобили МАЗ, имеет свои технологические особенности. Конструкция блока цилиндров и гильз этих двигателей ориентирована на высокую ремонтопригодность, но требует внимательного подхода к системе уплотнений. Гильзы в этих двигателях являются "мокрыми", то есть они омываются охлаждающей жидкостью снаружи. Это накладывает дополнительные требования к сохранности посадочных мест в блоке.
Особенности захвата и центровки
В отличие от КАМАЗ, где часто используется опора на коленвал, для двигателей ЯМЗ характерны схемы, основанные на опоре на плоскость блока цилиндров. Траверса съемника устанавливается на обработанную поверхность вокруг цилиндров. Чистота этой поверхности критически важна: даже небольшие частицы стружки могут вызвать перекос оси вытягивания. Перед установкой траверсы рекомендуется очистить поверхность растворителем и продуть ее сжатым воздухом.
Захват поршня в двигателях ЯМЗ обычно осуществляется за специальные бобышки или через отверстия в днище, если конструкция поршня это позволяет. В некоторых случаях, при использовании универсальных съемников, применяется метод захвата за шатун. Однако это требует предварительного отсоединения шатуна от коленвала и установки дополнительных втулок для защиты резьбы шатунных болтов.
Центровка инструмента осуществляется с помощью калибров или визуального контроля зазора между штангой съемника и стенками гильзы. Ось приложения усилия должна точно совпадать с осью цилиндра. Любое отклонение может привести к тому, что поршень прижмется к одной из стенок гильзы, создавая значительное трение и рискуя повредить поверхность.
Работа с уплотнительными кольцами и буртами
При извлечении гильз на автомобилях МАЗ особое внимание следует уделить нижним уплотнительным кольцам. Эти кольца могут стать жесткими или прилипнуть к канавкам. Если при использовании съемника приложить слишком большое усилие, кольца могут срезаться, и их остатки останутся в проточке блока. Это может привести к тому, что новая гильза не встанет на место или, что еще хуже, будет пропускать охлаждающую жидкость в картер.
Буртик гильзы ЯМЗ имеет уникальный профиль. При использовании съемников, захватывающих буртик (что часто происходит при замене только гильзы без поршня), необходимо применять мягкие губки или прокладки, чтобы избежать повреждения посадочной фаски блока. Повреждения фаски могут потребовать расточки блока под гильзу ремонтного размера или установки ремонтных гильз с увеличенным буртом.
После снятия гильзы с двигателей МАЗ рекомендуется сразу протереть посадочное место в блоке и проверить его на наличие коррозии или кавитационных повреждений. Стенки блока между цилиндрами не должны иметь сквозных трещин или глубокой коррозии, так как это может нарушить герметичность системы охлаждения.
Типичные ошибки и меры безопасности
Работа с мощным силовым инструментом при ремонте двигателя связана с определенными рисками. Статистические данные сервисных центров показывают, что большинство повреждений при снятии гильз происходит не из-за сложности процедуры, а из-за игнорирования основных правил или использования неподходящего оборудования. Знание распространенных ошибок поможет избежать дорогостоящих последствий.
- Использование болтов с низким классом прочности — механики часто заменяют оригинальный винт съемника на обычный болт, не обращая внимания на его маркировку. Под нагрузкой такой болт может растянуться или сломаться, что приведет к неожиданному высвобождению энергии и травмам. Рекомендуется использовать только инструменты с маркировкой прочности не ниже 8.8, а лучше 10.9 или 12.9.
- Неправильная установка или отсутствие опоры — опора съемника на шатун или другую деталь, не предназначенную для восприятия осевых нагрузок, может привести к деформации шатуна, поломке вкладышей или разрушению блока. Опора должна осуществляться только на торец коленвала (через втулку) или на плоскость блока.
- Резкие ударные нагрузки — использование кувалды для создания рывка на винте съемника. Динамическое воздействие может превысить предел прочности гильзы или поршня, что приведет к их разрушению. Осколки поршня могут повредить блок. Усилие должно увеличиваться постепенно.
- Игнорирование состояния уплотнительных колец — снятие гильзы без учета состояния нижних резинок может вызвать проблемы. Если кольца стали жесткими, их следует аккуратно подрезать или разогреть перед демонтажем, иначе они могут срезаться и затруднить установку новой гильзы.
⚠️ Важно: При работе под автомобилем или в смотровой яме убедитесь в надежной фиксации транспортного средства. Использование съемника создает реактивные усилия, которые могут сместить автомобиль с упоров.
Поддержание чистоты рабочего места также крайне важно. Попадание абразивных частиц между гильзой и блоком во время монтажа может свести на нет все усилия. После использования съемник необходимо очистить от масла, смазать резьбу консервационной смазкой и убрать в кейс. Ржавчина на винте съемника может стать причиной его заклинивания при следующем использовании.
Уход за инструментом и итоговые рекомендации
Специализированный съемник для гильз — важная инвестиция в качество ремонта. Надежный инструмент из легированной стали, прошедший термообработку, может служить многие годы, но требует регулярного ухода. После каждого использования его нужно очищать от остатков моторного масла, антифриза и металлической стружки. Резьбовые соединения следует смазывать графитовой или литиевой смазкой, чтобы избежать коррозии и заклинивания.
Хранить инструмент рекомендуется в сухом месте, лучше в оригинальном кейсе или на специальной подставке, чтобы избежать деформации длинных винтов. Изогнутый центральный винт съемника использовать нельзя, так как это может привести к перекосу усилия, что опасно для двигателя. Регулярно проверяйте состояние захватных крюков и цанг на наличие трещин или износа рабочих кромок.
Правильно выбранный и использованный съемник позволяет быстро и безопасно заменить гильзо-поршневую группу на двигателях КАМАЗ и МАЗ. Это избавляет от необходимости прибегать к кустарным и рискованным методам, что помогает сохранить ресурс дорогостоящего блока цилиндров. В современных автосервисах наличие такого инструмента стало стандартом качества выполняемых работ.
| Тип двигателя | Рекомендуемый тип съемника | Ключевая особенность |
|---|---|---|
| КАМАЗ-740 (атм.) | Винтовой с опорой на коленвал | Захват под юбку поршня |
| ЯМЗ-238 (МАЗ) | Траверсный с опорой на блок | Учет мокрых гильз |
В заключение, экономия на инструменте для таких ответственных операций недопустима. Дешевый съемник может выйти из строя в самый неподходящий момент, оставив двигатель разобранным, а автомобиль — на приколе. Профессиональный подход начинается с выбора качественного оборудования.
Советы по выбору съемника для конкретной модели
При выборе съемника поршневых гильз для автомобилей КАМАЗ и МАЗ необходимо учитывать несколько ключевых факторов, чтобы обеспечить эффективность и безопасность процесса ремонта. Правильный выбор инструмента поможет избежать повреждений как самого съемника, так и деталей двигателя.
1. Совместимость с моделью автомобиля: Первым шагом в выборе съемника является проверка его совместимости с конкретной моделью КАМАЗа или МАЗа. Разные модели могут иметь различные размеры и конструкции поршневых гильз, поэтому важно выбирать инструмент, который подходит именно для вашей машины. Ознакомьтесь с технической документацией или проконсультируйтесь с продавцом, чтобы убедиться, что съемник соответствует требованиям.
2. Тип съемника: Существуют различные типы съемников, такие как гидравлические, механические и комбинированные. Гидравлические съемники обычно более эффективны и требуют меньше усилий для работы, что делает их идеальными для профессиональных сервисов. Механические съемники могут быть более доступными по цене, но требуют больше физической силы и могут быть менее удобными в использовании. Выбор типа съемника зависит от ваших предпочтений и условий работы.
3. Качество материалов: Обратите внимание на материалы, из которых изготовлен съемник. Высококачественная сталь и другие прочные сплавы обеспечивают долговечность инструмента и его устойчивость к износу. Избегайте дешевых моделей, которые могут быстро выйти из строя или не справиться с задачей.
4. Удобство использования: При выборе съемника также важно учитывать его эргономику. Удобные ручки, легкость в управлении и возможность работы в ограниченных пространствах могут значительно упростить процесс. Попробуйте подержать инструмент в руках перед покупкой, чтобы оценить его комфорт.
5. Наличие дополнительных функций: Некоторые съемники могут иметь дополнительные функции, такие как возможность регулировки захвата или наличие индикаторов давления. Эти особенности могут повысить удобство и безопасность работы, особенно если вы планируете использовать инструмент регулярно.
6. Отзывы и рекомендации: Перед покупкой стоит ознакомиться с отзывами других пользователей. Это поможет вам получить представление о реальном опыте эксплуатации съемника и его надежности. Рекомендуется также проконсультироваться с профессионалами, которые уже использовали различные модели съемников.
7. Цена: Наконец, не забывайте о бюджете. Цены на съемники могут варьироваться в широких пределах. Однако не стоит экономить на качестве, так как это может привести к дополнительным расходам на ремонт или замену инструмента в будущем. Сравните цены и выберите оптимальный вариант, который соответствует вашим требованиям и финансовым возможностям.
Следуя этим советам, вы сможете выбрать подходящий съемник поршневых гильз для вашего автомобиля КАМАЗ или МАЗ, что значительно упростит процесс ремонта и повысит его эффективность.
Обзор популярных производителей и моделей съемников
Съемники поршневых гильз являются незаменимыми инструментами для проведения ремонта двигателей автомобилей КАМАЗ и МАЗ. На рынке представлено множество производителей и моделей, что может затруднить выбор подходящего инструмента. В этом разделе мы рассмотрим наиболее популярные бренды и их модели, а также их особенности и преимущества.
1. Производитель "Калугаприбор"
Компания "Калугаприбор" предлагает широкий ассортимент съемников, включая модели, специально разработанные для автомобилей КАМАЗ и МАЗ. Их съемники отличаются высокой прочностью и долговечностью, что позволяет использовать их в условиях профессионального сервиса. Модель КП-1 имеет компактные размеры и подходит для работы в ограниченных пространствах, а также оснащена специальным механизмом для легкого извлечения гильз.
2. Производитель "Техноавиа"
"Техноавиа" известна своими высококачественными инструментами для ремонта автомобилей. Съемник ТА-200 предназначен для работы с гильзами двигателей КАМАЗ и МАЗ и отличается простотой в использовании. Он имеет надежную конструкцию и может применяться как в условиях автосервиса, так и в домашних условиях. Особенностью данной модели является наличие дополнительных насадок, что позволяет работать с различными типами гильз.
3. Производитель "Автодело"
Компания "Автодело" предлагает съемники, которые идеально подходят для профессионального использования. Модель АД-300 имеет усиленную конструкцию и может выдерживать большие нагрузки. Она оснащена механизмом, который обеспечивает равномерное распределение усилия при извлечении гильзы, что минимизирует риск повреждения деталей. Также стоит отметить, что съемники "Автодело" имеют удобные ручки, что делает работу с ними более комфортной.
4. Производитель "Зубр"
Бренд "Зубр" предлагает доступные и качественные инструменты для автосервиса. Съемник ЗБ-150 является универсальным инструментом, который подходит для работы с различными моделями двигателей, включая КАМАЗ и МАЗ. Он отличается простотой конструкции и легкостью в использовании, что делает его отличным выбором для начинающих механиков. Кроме того, съемник "Зубр" имеет антикоррозийное покрытие, что увеличивает срок службы инструмента.
5. Производитель "Старатель"
Компания "Старатель" предлагает профессиональные инструменты для ремонта автомобилей. Их съемник С-500 предназначен для работы с гильзами и отличается высокой надежностью. Он оснащен системой регулировки, что позволяет использовать его для различных размеров гильз. Модель "Старатель" также имеет прочную конструкцию и может использоваться в условиях интенсивной эксплуатации.
При выборе съемника поршневых гильз для автомобилей КАМАЗ и МАЗ важно учитывать не только бренд и модель, но и специфику работы, которую вы планируете выполнять. Обратите внимание на такие характеристики, как прочность, удобство использования и наличие дополнительных насадок. Правильный выбор инструмента значительно упростит процесс ремонта и повысит его эффективность.
Часто задаваемые вопросы и ответы по ремонту гильз
1. Каковы основные признаки необходимости ремонта поршневых гильз?
Основные признаки, указывающие на необходимость ремонта поршневых гильз, включают в себя:
- Пониженная компрессия в цилиндрах, что может проявляться в затрудненном запуске двигателя и увеличенном расходе топлива.
- Наличие масла в выхлопных газах, что свидетельствует о возможных повреждениях гильз или поршней.
- Посторонние звуки при работе двигателя, такие как стуки или скрежет, которые могут указывать на износ деталей.
- Повышенный расход масла, что может быть связано с износом уплотнительных колец или самих гильз.
2. Как правильно подготовить двигатель к ремонту гильз?
Перед началом ремонта необходимо выполнить следующие шаги:
- Отключить аккумулятор, чтобы избежать короткого замыкания и других электрических проблем.
- Слить масло из картера и охлаждающую жидкость, чтобы предотвратить загрязнение и утечки.
- Снять все необходимые компоненты, такие как впускной и выпускной коллекторы, а также головку блока цилиндров.
- Провести визуальный осмотр на наличие повреждений и износа других деталей, чтобы избежать повторного ремонта в будущем.
3. Как выбрать съемник для поршневых гильз?
Выбор съемника зависит от нескольких факторов:
- Совместимость с моделью двигателя (КАМАЗ или МАЗ) и типом гильз.
- Материал и качество изготовления съемника, которые должны обеспечивать долговечность и надежность.
- Удобство использования, включая наличие ручек и возможность регулировки для различных размеров гильз.
4. Каковы этапы процесса снятия и установки поршневых гильз?
Процесс снятия и установки поршневых гильз включает следующие этапы:
- Использование съемника для аккуратного извлечения гильз из блока цилиндров.
- Очистка посадочных мест и проверка на наличие повреждений.
- Установка новых или отремонтированных гильз с использованием специальной смазки для уплотнительных колец.
- Проверка правильности установки и герметичности соединений перед сборкой остальных компонентов двигателя.
5. Как избежать распространенных ошибок при ремонте гильз?
Чтобы избежать распространенных ошибок, следует:
- Тщательно следовать инструкциям производителя и использовать только рекомендованные инструменты и детали.
- Не торопиться на этапе сборки, чтобы избежать пропуска важных шагов.
- Проверять все детали на наличие повреждений перед установкой, чтобы избежать повторного ремонта.
- Обращаться за помощью к специалистам, если возникают сомнения в выполнении каких-либо операций.
