Правильная установка поршневых колец является ключевым этапом в сборке двигателя, который напрямую влияет на его производительность и долговечность. В данной статье мы подробно рассмотрим значение маркировки TOP, а также порядок установки поршневых колец, включая расположение замков и контроль зазоров. Знание этих нюансов поможет избежать распространенных ошибок при сборке двигателя КАМАЗ и обеспечит его надежную работу.
Маркировка и идентификация сторон поршневого кольца
На торцевой поверхности компрессионных поршневых колец обычно есть маркировка, указывающая, какая сторона должна быть направлена к днищу поршня (вверх). Наиболее распространённое обозначение — английское слово «TOP», что переводится как «верх». Однако производители запчастей могут использовать и другие символы, такие как латинская буква «T», «N» (от немецкого «Nach oben» — вверх) или точку.
Эта маркировка связана с конструктивными особенностями кольца. Верхнее компрессионное кольцо часто имеет особый профиль рабочей поверхности, например, бочкообразную форму или покрытие из пористого хрома, предназначенное для работы именно в верхнем положении. Установка такого кольца в перевернутом виде приведет к неправильному прилеганию к стенке цилиндра, что вызовет утечки и повреждения.
Второе компрессионное кольцо часто имеет ступенчатый профиль (конусность) или внутренний подрез, что делает его асимметричным по высоте. На таких кольцах маркировка «TOP» обязательна, так как путаница с их сторонами может нарушить работу маслосъемной канавки и ухудшить отвод масла со стенки цилиндра. Для двигателей КАМАЗ-740 и их модификаций характерно использование колец с четкой маркировкой на внешней боковой поверхности.
Важно отметить, что маслосъемные кольца, состоящие из трех частей (два диска и один расширитель), обычно не имеют маркировки «TOP» и являются симметричными. Тем не менее, их установка требует соблюдения определённого порядка. В то же время цельные маслосъемные кольца могут иметь маркировку, игнорирование которой приведет к неправильному распределению масла.
Типы маркировок различных производителей
Рынок запасных частей для двигателей КАМАЗ предлагает продукцию различных производителей, каждый из которых использует свои обозначения. Например, детали от брендов MAHLE или KOLBENSCHMIDT часто маркируются как «TOP» или имеют точку. Российские компании, такие как Костромской завод (КЗПК), могут наносить буквы «Т» или «В» (Верх). Поэтому важно тщательно проверять упаковку и компоненты перед установкой.
Иногда маркировка может быть выполнена в виде риски или цветной метки, хотя для тяжелых дизельных двигателей это встречается реже. Если на кольце имеются две метки или надпись повторяется, это подтверждает правильное расположение. Отсутствие маркировки на современных компрессионных кольцах должно вызывать подозрения у сборщика и требовать дополнительной проверки геометрии детали.
| Обозначение | Значение | Сторона установки |
|---|---|---|
| TOP, T, N | Верхняя сторона | К днищу поршня (вверх) |
| Отсутствие метки | Симметричное кольцо | Любая (если профиль позволяет) |
Интересные факты
Вот несколько интересных фактов о поршневых кольцах и их ориентации:
Значение надписи "TOP": Надпись "TOP" на поршневых кольцах указывает на их правильную ориентацию при установке. Это важно, поскольку кольца имеют разные профили и характеристики, которые оптимизированы для работы в определённом положении. Установка кольца "вверх ногами" может привести к ухудшению герметичности и повышенному износу.
Порядок установки колец: Обычно поршневые кольца устанавливаются в определённом порядке: сначала устанавливается компрессионное кольцо (с надписью "TOP"), затем маслосъёмное кольцо. Правильный порядок установки помогает обеспечить эффективное сжатие и минимизировать утечку масла, что в свою очередь улучшает производительность двигателя и снижает его расход.
Материалы и технологии: Современные поршневые кольца изготавливаются из различных материалов, таких как чугун и сталь, и могут иметь специальные покрытия для уменьшения трения и повышения износостойкости. Это позволяет значительно увеличить срок службы двигателя и его эффективность.
Технология монтажа и контроль зазоров
Установка поршневых колец на поршень — важный процесс, требующий внимательности и специализированного инструмента. Перед началом работы необходимо тщательно очистить поршни от нагара и промыть канавки. Важно также оценить состояние канавок: они должны быть свободны от задиров и загрязнений, а высота канавки должна соответствовать высоте нового кольца.
Монтаж колец следует выполнять в определенной последовательности: сначала устанавливается маслосъемное кольцо (если оно состоит из нескольких частей, сначала устанавливается расширитель, затем диски), затем второе компрессионное кольцо, и в завершение — верхнее компрессионное кольцо. При установке необходимо следить, чтобы маркировка «TOP» всегда оставалась видимой и была направлена вверх. Для упрощения процесса рекомендуется использовать специальные щипцы для разжима колец, что снижает риск повреждения хрупкого чугуна.
Тепловой зазор в замке кольца — ключевой параметр, влияющий на срок службы двигателя. Для его проверки кольцо устанавливается в цилиндр (в области, где нет износа, обычно в нижней части гильзы или с помощью калибра), после чего измеряется расстояние между торцами с помощью щупа. Для двигателей КАМАЗ номинальный тепловой зазор составляет от 0,4 до 0,6 мм, а предельно допустимый — до 1,5-2,0 мм (в зависимости от конкретной модели двигателя и диаметра поршня).
Если зазор меньше установленной нормы, кольцо нужно притереть, аккуратно обрабатывая торцы замка на мелком напильнике или шлифовальном камне, постоянно контролируя размер щупом. Чрезмерный зазор указывает на износ гильзы или неправильный выбор колец, что недопустимо при капитальном ремонте. Несоблюдение теплового зазора может привести к заклиниванию двигателя (при недостаточном зазоре) или к потере компрессии и угару масла (при избыточном).
- Очистите поршень и канавки от нагара, проверьте высоту канавок с помощью щупа.
- Установите маслосъемное кольцо (расширитель и диски), совместив замки дисков с выступами в канавке поршня.

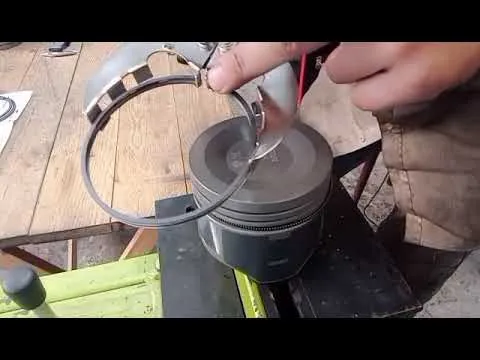

- С помощью щипцов установите второе компрессионное кольцо, следя за тем, чтобы метка «TOP» была направлена вверх.
- Установите верхнее компрессионное кольцо, также строго соблюдая маркировку верхней стороны.
- После установки проверьте легкость вращения колец в канавках.
Порядок разворота замков
После установки всех колец на поршень важно правильно расположить замки (разрезы) колец. Замки не должны находиться в одной вертикальной линии, так как это может привести к образованию прямого канала для утечки газов. Наилучшим вариантом считается размещение замков под углом 120 градусов друг к другу для трехкомпонентных систем или в шахматном порядке.
Для двигателей КАМАЗ рекомендуется следующая схема: замок маслосъемного кольца следует направить в сторону, противоположную движению поршня (обычно это передняя часть двигателя или указания производителя). Замки компрессионных колец следует разводить на 180 или 120 градусов относительно друг друга и замка маслосъемного. Конкретные углы могут варьироваться в зависимости от рекомендаций производителя двигателя.
Особенности установки на двигателях КАМАЗ
Двигатели серии КАМАЗ-740, включая турбированные модели и моторы, соответствующие стандартам Евро-2 и Евро-3, имеют особые конструктивные характеристики. В этих моторах используются чугунные гильзы, которые могут изнашиваться в верхней части. При установке новых колец в переработанные гильзы необходимо внимательно следить за процессом притирки и контролировать зазоры, так как форма цилиндра может отличаться от заводских параметров.
Для двигателей с алюминиевыми поршнями (например, некоторых версий Евро-3 и более поздних) важно учитывать коэффициент теплового расширения. Кольца должны иметь достаточный зазор в замке, чтобы при достижении рабочей температуры (около 90-95 градусов Цельсия) поршень не заклинило. Использование колец от других моделей без предварительной проверки размеров недопустимо.
При сборке рекомендуется применять только моторные масла, рекомендованные производителем, для смазки колец и гильз во время первого запуска. Это обеспечит моментальную смазку и предотвратит сухое трение в первые секунды работы стартера. Для автомобилей КАМАЗ часто советуют масла с вязкостью 15W-40 или 10W-40, в зависимости от времени года и условий эксплуатации.
Совместимость материалов и покрытий
Современные кольца для автомобилей КАМАЗ могут иметь различные покрытия, такие как хромирование, молибденовое напыление или фосфатирование. Хромированные кольца обычно устанавливаются в первую (верхнюю) канавку. Они отличаются высокой износостойкостью, но требуют качественной притирки гильзы. Молибденовые покрытия улучшают приработку и обладают антифрикционными свойствами.
При замене колец на двигателе с определённым пробегом часто возникает вопрос о необходимости замены гильз. Если старые гильзы остаются, важно проверить, что износ в верхней части (в зоне остановки верхнего компрессионного кольца) не превышает допустимые значения (обычно 0,15-0,2 мм на диаметр). Установка новых колец в изношенную гильзу может привести к их быстрому разрушению из-за ступеньки износа.
| Параметр | Нормативное значение (приблизительное) | Предельное значение |
|---|---|---|
| Тепловой зазор (мм) | 0,40 - 0,60 | 1,50 |
| Зазор в канавке (мм) | 0,06 - 0,12 | 0,30 |
Типичные ошибки при сборке цилиндро-поршневой группы
Даже опытные механики могут ошибаться при установке колец, особенно в условиях нехватки времени или плохого освещения. Анализ неисправностей показывает, что большинство проблем с двигателем после ремонта связано с человеческим фактором и нарушением технологического процесса. Ниже перечислены критические ошибки, которых следует избегать.
Одна из распространенных ошибок — установка колец «вверх ногами», когда метка «TOP» направлена вниз, к шатуну. Определить это визуально после сборки невозможно, но последствия проявляются сразу: двигатель начинает дымить, увеличивается расход масла, и он не развивает необходимую мощность. Также опасно игнорировать проверку тепловых зазоров, так как это может привести к разрушению перемычек поршня или задирам в гильзе при нагреве.
Еще одна частая проблема — повреждение колец во время установки. Неправильный захват щипцами или чрезмерное усилие могут вызвать микротрещины, которые под воздействием температурных колебаний и давления газов перерастают в сколы. Если в цилиндр попадет стружка, она будет действовать как абразив, быстро разрушая поверхность гильзы.
- Игнорирование маркировки TOP — установка кольца неправильной стороной приводит к нарушению смазки стенок цилиндра и увеличению угара масла из-за неверного профиля рабочей поверхности.
- Неверное расположение замков — если замки всех колец находятся в одной плоскости, это создает канал для прямого прорыва газов и резкого снижения компрессии.
- Отсутствие проверки зазора в замке — установка колец без контроля теплового зазора может привести к заклиниванию поршня при прогреве двигателя или, наоборот, к потере герметичности.
- Механическое повреждение при установке — использование грубых инструментов или неаккуратное обращение может вызвать трещины и сколы на хрупком чугунном кольце.
Контроль качества выполненной работы
После завершения сборки головки блока и установки двигателя на раму, но до первого запуска, важно провести визуальный осмотр доступных узлов на наличие инструментов или крепежных элементов. Основной контроль качества осуществляется в процессе обкатки. Первые минуты работы двигателя критически важны для срока службы новых поршневых колец.
Следует внимательно следить за давлением масла. При установке новых колец зазоры в подшипниках и кольцах минимальны, что может привести к повышению давления в системе смазки. Это нормальное явление, однако важно контролировать его, чтобы избежать выдавливания сальников. Также необходимо обращать внимание на цвет выхлопных газов: кратковременный дым при сгорании консервационного масла допустим, но постоянный черный или синий дым сигнализирует о проблемах.
Во время обкатки (первые 500-1000 км) не рекомендуется нагружать двигатель на полную мощность. Поршневые кольца должны правильно притереться к стенкам цилиндров. Резкие ускорения и работа на максимальных оборотах в этот период могут привести к заклиниванию колец. Режим работы должен быть щадящим, с частой сменой оборотов и без длительной работы на холостом ходу.
Правильная установка поршневых колец с учетом маркировки «TOP» и технологических зазоров — основа надежной работы дизельного двигателя КАМАЗ. Соблюдение последовательности монтажа, использование подходящего инструмента и внимательность к деталям помогают избежать дорогостоящих переделок и обеспечивают длительный межремонтный пробег. Пренебрежение простыми правилами, такими как установка метки вверх, может превратить качественный ремонт в бесполезную трату времени и ресурсов.
Каждый этап сборки, начиная с очистки канавок и заканчивая финальным разворотом замков, должен выполняться с пониманием физических процессов, происходящих внутри цилиндра. Такой подход гарантирует восстановление заводских характеристик мощности и экономичности двигателя.
Влияние температуры на работу поршневых колец
Температура играет ключевую роль в работе поршневых колец, так как она напрямую влияет на их материал, свойства и функциональность. При запуске двигателя и в процессе его работы температура в цилиндрах может значительно варьироваться, что, в свою очередь, сказывается на поведении поршневых колец.
При повышении температуры поршневые кольца расширяются, что может привести к изменению их геометрии и, как следствие, к изменению зазоров между кольцами и стенками цилиндра. Это может вызвать как увеличение трения, так и ухудшение герметичности, что негативно сказывается на компрессии и общей эффективности работы двигателя.
С другой стороны, при низких температурах поршневые кольца могут не достигать необходимого уровня расширения, что также приводит к снижению герметичности. В таких условиях может возникнуть проблема с масляным заделом, что приводит к увеличению расхода масла и образованию углеродных отложений. Поэтому важно, чтобы поршневые кольца были изготовлены из материалов, способных сохранять свои свойства в широком диапазоне температур.
Кроме того, температура влияет на смазочные свойства масла. При высоких температурах масло может терять свои смазывающие качества, что приводит к увеличению износа поршневых колец и цилиндров. Важно использовать масла, которые сохраняют свои свойства при высоких температурах, чтобы минимизировать риск повреждения двигателя.
Также стоит отметить, что резкие колебания температуры могут привести к термическому шоку, что негативно сказывается на долговечности поршневых колец. Поэтому правильная эксплуатация двигателя и соблюдение температурного режима являются важными факторами для обеспечения надежной работы поршневых колец и всего двигателя в целом.
В заключение, температура является одним из критически важных факторов, влияющих на работу поршневых колец. Понимание этих процессов поможет владельцам автомобилей и механикам более эффективно управлять состоянием двигателя и предотвращать возможные проблемы, связанные с перегревом или переохлаждением.
Рекомендации по выбору смазочных материалов
Выбор смазочных материалов для двигателя является ключевым аспектом, который напрямую влияет на его долговечность и производительность. Правильный выбор масла помогает обеспечить оптимальную работу поршневых колец, что, в свою очередь, способствует снижению трения и износа, а также предотвращает образование нагара и коррозии.
При выборе смазочного материала необходимо учитывать несколько факторов. Во-первых, следует обратить внимание на спецификации, указанные производителем двигателя. Обычно в руководстве пользователя можно найти рекомендации по типу масла, его вязкости и классу качества. Например, для современных двигателей часто рекомендуются масла с низкой вязкостью, которые обеспечивают лучшую экономию топлива и защиту при холодном запуске.
Во-вторых, важно учитывать климатические условия, в которых будет эксплуатироваться автомобиль. В регионах с холодным климатом предпочтительнее использовать масла с низкой вязкостью, которые сохраняют свои свойства при низких температурах. В то время как в жарких условиях могут подойти более вязкие масла, способные выдерживать высокие температуры без потери своих смазочных свойств.
Также стоит обратить внимание на тип масла: синтетическое, полусинтетическое или минеральное. Синтетические масла, как правило, обладают лучшими эксплуатационными характеристиками, обеспечивая более высокую защиту и стабильность при различных условиях работы. Полусинтетические масла могут быть хорошим компромиссом между ценой и качеством, в то время как минеральные масла чаще всего используются в старых автомобилях или в тех, где не требуется высокая производительность.
Не менее важным аспектом является регулярная замена масла. С течением времени масло теряет свои смазочные свойства, что может привести к увеличению износа поршневых колец и других деталей двигателя. Рекомендуется следовать графику замены масла, указанному в руководстве пользователя, а также учитывать условия эксплуатации автомобиля.
В заключение, правильный выбор смазочных материалов и их регулярная замена играют критическую роль в обеспечении надежной работы поршневых колец и всего двигателя в целом. Обращая внимание на рекомендации производителя и условия эксплуатации, можно значительно продлить срок службы двигателя и улучшить его характеристики.
Проверка состояния поршневых колец перед установкой
Перед установкой поршневых колец крайне важно провести их тщательную проверку. Это позволит избежать потенциальных проблем в будущем и обеспечить надежную работу двигателя. Первым шагом в этом процессе является визуальный осмотр колец на наличие механических повреждений, таких как трещины, сколы или деформации. Даже незначительные дефекты могут привести к утечкам компрессии и снижению эффективности работы двигателя.
Следующим этапом проверки является измерение зазора колец. Для этого необходимо установить кольцо в цилиндр и использовать щуп для определения величины зазора между кольцом и стенками цилиндра. Зазор должен соответствовать рекомендациям производителя, так как слишком большой или слишком маленький зазор может негативно сказаться на работе двигателя.
Также важно проверить состояние поверхности колец. Они должны быть гладкими и чистыми, без следов коррозии или износа. Если на кольцах имеются отложения или загрязнения, их следует удалить с помощью специального очистителя или мягкой ткани. В противном случае, это может привести к неправильному прилеганию колец к стенкам цилиндра и ухудшению герметичности.
Не менее важным аспектом является проверка упругости колец. Для этого можно использовать простой тест: кольцо необходимо сжать и отпустить. Если оно быстро возвращается в исходное положение, значит, упругость в норме. Если же кольцо не восстанавливает свою форму, это может свидетельствовать о его износе и необходимости замены.
Наконец, стоит обратить внимание на маркировку колец. На большинстве поршневых колец имеется надпись "TOP", которая указывает на верхнюю сторону кольца. Установка колец с учетом этой маркировки крайне важна, так как неправильная ориентация может привести к снижению эффективности работы двигателя и увеличению расхода масла. Убедитесь, что кольца установлены в соответствии с рекомендациями производителя, чтобы обеспечить их правильное функционирование.
