В данной статье мы подробно рассмотрим датчик засоренности воздушного фильтра на грузовиках КАМАЗ, его диагностику, проверку и замену. Правильная работа этого датчика критически важна для обеспечения оптимальной производительности двигателя и снижения расхода топлива. Мы обсудим основные признаки неисправности, предоставим схемы подключения и коды ошибок, что поможет владельцам и механикам своевременно выявлять и устранять проблемы, связанные с загрязнением воздушного фильтра.
Принцип работы и устройство системы мониторинга
Система мониторинга состояния воздушного фильтра на современных грузовиках КАМАЗ с двигателями Камминз или КАМАЗ-740 с электронным управлением основана на измерении перепада давления.
Ключевым компонентом этой системы является дифференциальный датчик давления, который устанавливается на корпус воздушного фильтра или рядом с ним.
Устройство фиксирует разницу давлений перед и после фильтрующего элемента, преобразуя физические параметры в электрический сигнал для блока управления двигателем ECU.

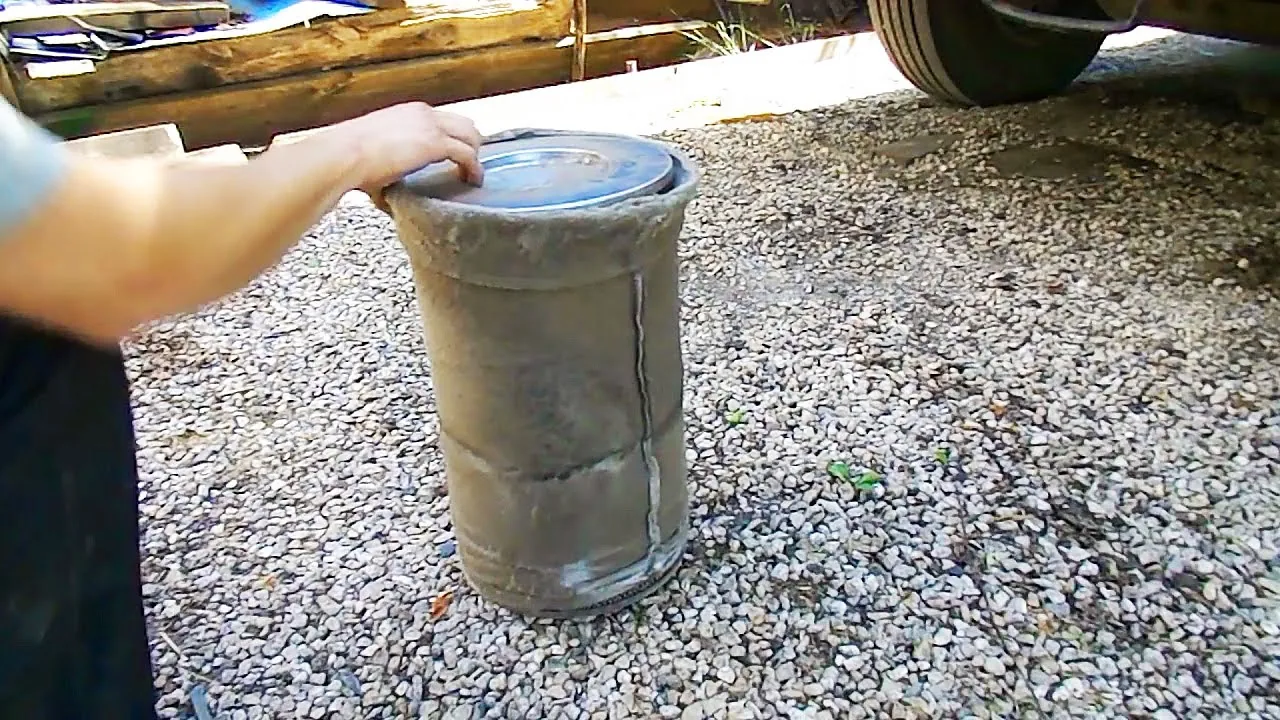

В процессе эксплуатации фильтр загрязняется пылью, что увеличивает сопротивление воздушному потоку и, соответственно, рост перепада давления, фиксируемого датчиком.
Когда значение перепада давления достигает установленного производителем порога, на приборной панели загорается индикатор, указывая на необходимость замены фильтра.
На старых моделях использовались механические индикаторы (поплавкового типа), которые срабатывали только при достижении критического вакуума во впускном коллекторе.
Современные электронные системы обладают большей чувствительностью и позволяют отслеживать динамику загрязнения в реальном времени, передавая информацию через шину CAN.
Электронные датчики давления
Электронные датчики представляют собой герметичную конструкцию с мембраной, реагирующей на изменения давления в двух отдельных камерах.
Один патрубок подключен к чистому воздуху (после фильтрации), а другой — к загрязненному (до фильтра). Это позволяет измерять разницу давления.
Полученный сигнал передается на блок управления, который корректирует алгоритмы работы турбокомпрессора в условиях сильного загрязнения.
Эти датчики часто входят в состав системы диагностики On-Board Diagnostics, что позволяет считывать коды ошибок через диагностический разъем.
Хотя надежность электронных компонентов высока, они подвержены влиянию вибраций и могут пострадать от влаги в электрическом разъеме.
| Параметр | Описание | Рекомендации по обслуживанию |
|---|---|---|
| Признаки засоренности | Увеличение расхода топлива, снижение мощности | Регулярная проверка и очистка фильтра |
| Диагностика | Использование манометра для измерения давления | Проверка на наличие утечек и повреждений |
| Интервал обслуживания | Каждые 10,000 км или по мере необходимости | Замена фильтра при обнаружении загрязнений |
Интересные факты
Вот несколько интересных фактов о датчике засоренности воздушного фильтра на КАМАЗе:
Автоматизация диагностики: Датчик засоренности воздушного фильтра на КАМАЗе позволяет автоматически отслеживать состояние фильтра и предупреждать водителя о необходимости его замены. Это значительно упрощает процесс обслуживания и помогает избежать потери мощности двигателя из-за недостатка воздуха.
Экономия топлива: Правильная работа датчика и своевременная замена воздушного фильтра могут существенно снизить расход топлива. Засоренный фильтр ограничивает приток воздуха, что приводит к неэффективному сгоранию топлива и увеличению его расхода.
Увеличение срока службы двигателя: Использование датчика засоренности помогает поддерживать оптимальные условия работы двигателя. Чистый воздушный фильтр обеспечивает лучшую фильтрацию и защиту от пыли и загрязнений, что в свою очередь способствует увеличению срока службы двигателя и снижению затрат на его обслуживание.
Механические индикаторы
На старых моделях техники или в резервных системах могут использоваться механические индикаторы.
Их работа основана на перемещении пружинного штока или поплавка под воздействием разрежения в впускном тракте.
Когда уровень вакуума достигает определенной отметки, индикатор изменяет цвет (чаще всего с зеленого на красный) или замыкает электрические контакты, что включает лампу на приборной панели.
Основное преимущество таких устройств — полная автономность и независимость от электроники управляющего блока.
Тем не менее, механические компоненты могут заедать из-за загрязнений или конденсата, что требует регулярной проверки подвижности штока.
Симптомы неисправности и диагностика
Определение причины, по которой загорается лампа, требует последовательного исключения различных факторов, начиная с простых визуальных проверок.
Часто допускается ошибка, когда фильтр заменяют без предварительной проверки состояния патрубков и самого датчика.
Если после замены фильтра индикатор продолжает гореть или снова загорается через короткое время, проблема, скорее всего, связана с системой контроля.
Диагностику следует проводить на холодном или слегка прогретом двигателе, чтобы избежать ожогов и обеспечить точность показаний.
Важно помнить, что кратковременное загорание лампы при резком увеличении оборотов под нагрузкой может быть нормальным для сильно загрязненного фильтра.
Признаки выхода из строя датчика
Лампа на панели приборов светится постоянно, независимо от состояния воздушного фильтра и нагрузки на двигатель.
Блок управления двигателем фиксирует ошибку «Низкий уровень сигнала датчика перепада давления» или «Обрыв цепи».
Отмечается потеря мощности двигателя, так как ECU может перейти в аварийный режим, ограничивая подачу топлива.
Индикатор не реагирует при искусственном создании вакуума, что позволяет проверить работоспособность лампы и цепи.
В некоторых случаях неисправный датчик может передавать заниженные значения, что приведет к работе двигателя с забитым фильтром без предупреждения водителя.
Проверка электрической цепи

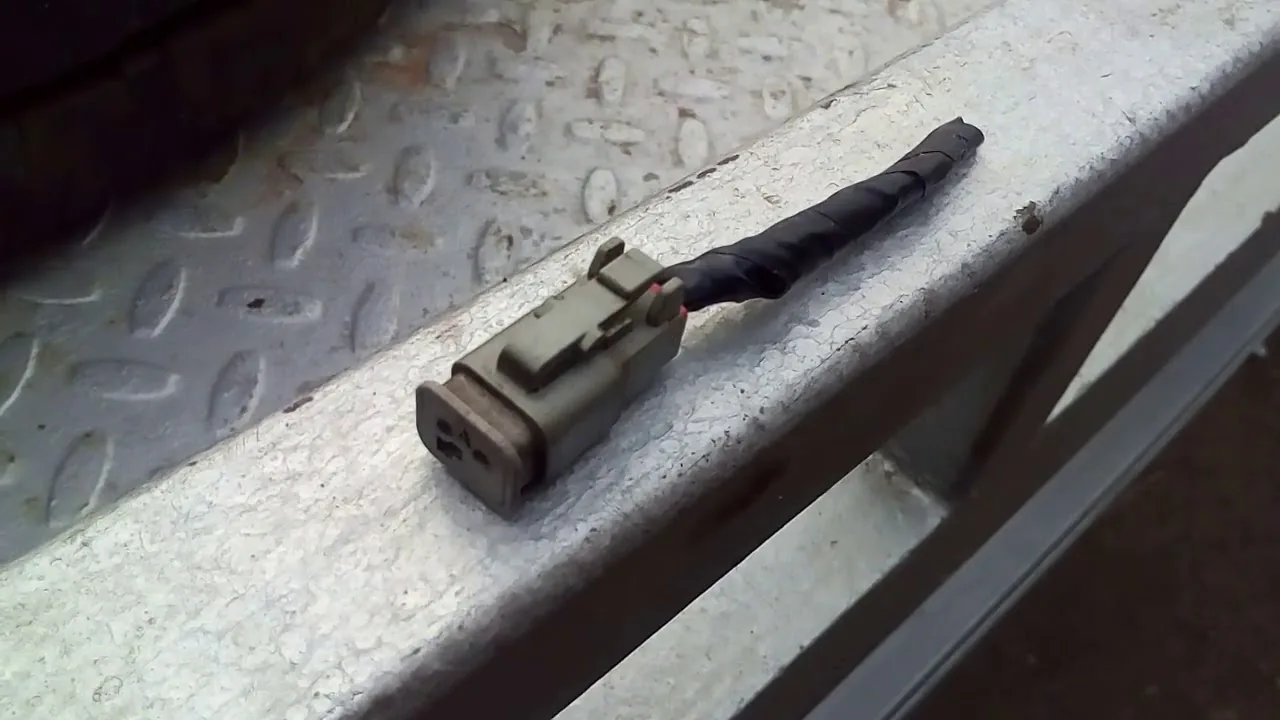

Сначала внимательно осмотрите электрический разъем датчика на наличие окисления контактов и повреждений изоляции проводов.
С помощью мультиметра в режиме измерения сопротивления проверьте цепь от разъема датчика до соответствующего контакта на блоке управления.
Сопротивление проводов не должно превышать 10 Ом, а сопротивление изоляции относительно земли должно быть бесконечным.
Также проверьте напряжение питания на разъеме датчика (обычно это 5 Вольт или 12/24 Вольта в зависимости от типа), чтобы выявить возможный обрыв.
Если проводка в порядке, но сигнал не соответствует норме, это может указывать на внутреннюю неисправность датчика.
Процедура замены и сброс индикации
Замена датчика загрязненности воздушного фильтра на КАМАЗе требует выполнения определенной последовательности шагов для обеспечения герметичности системы.
Перед началом работы убедитесь, что двигатель выключен, ключ зажигания извлечен, а давление в пневмосистеме сброшено.
Рекомендуется проводить замену в чистом помещении, чтобы избежать попадания пыли в открытый впускной тракт во время демонтажа датчика.
Новый датчик должен иметь соответствующий артикул и технические характеристики, совпадающие с заменяемым устройством.
После установки нового элемента обязательно проведите процедуру адаптации или сброса счетчика загрязненности.
Демонтаж старого устройства
Сначала отключите электрический разъем, предварительно очистив его от загрязнений сжатым воздухом.
Затем ослабьте хомуты или открутите крепежные болты, фиксирующие датчик на корпусе фильтра.
При демонтаже устройства быстро закройте отверстия в корпусе фильтра заглушками, чтобы предотвратить попадание пыли в двигатель.
Если датчик интегрирован в крышку фильтра, замените уплотнительные кольца для обеспечения надежной герметичности.
После снятия датчика проведите визуальный осмотр: наличие масла или эмульсии внутри может указывать на проблемы с системой вентиляции картера.
Установка и настройка
Установка нового датчика выполняется в обратном порядке по сравнению с его снятием. Обязательно замените уплотнители.
Патрубки должны быть установлены плотно и без перекосов, а хомуты следует затягивать с рекомендованным усилием.
После подключения электрических проводов необходимо сбросить индикацию засоренности через меню на приборной панели или с помощью диагностического сканера.
На некоторых моделях КАМАЗ с блоками Бош или Камминз требуется провести процедуру «обучения» нуля датчика при чистом фильтре.
Для этого двигатель запускается, прогревается до рабочей температуры, и через диагностический интерфейс отправляется команда на сброс.
Ниже представлена таблица с основными параметрами для проверки работоспособности датчика:
| Параметр | Нормальное значение | Критическое значение |
|---|---|---|
| Перепад давления (чистый фильтр) | 0.5 - 1.5 кПа | > 2.0 кПа |
| Перепад давления (грязный фильтр) | > 4.0 - 5.0 кПа | Зависит от модели |
| Сопротивление цепи | < 10 Ом | > 50 Ом (обрыв) |
Типичные ошибки при обслуживании
При обслуживании системы воздухоснабжения двигателя могут возникать ошибки, способные привести к серьезным неисправностям.
Одной из распространенных проблем является нарушение герметичности соединений после замены фильтра.
Неправильная установка датчика или использование неоригинальных уплотнителей может привести к попаданию нефильтрованного воздуха в систему.
Также часто забывают проверить состояние патрубков, которые со временем теряют эластичность.
Попытка очистить бумажный фильтр сжатым воздухом для повторного использования строго запрещена на современных двигателях.
- Игнорирование герметичности патрубков — после замены фильтра часто не проверяют плотность соединения шлангов с датчиком, что может привести к ложным показаниям. Всегда проверяйте затяжку хомутов.
- Отсутствие сброса счетчика — если не сбросить показания в блоке управления, индикатор будет гореть даже с новым фильтром, что может сбить с толку водителя. Обязательно выполняйте процедуру адаптации.
- Использование низкокачественных аналогов — дешевые датчики могут иметь нестабильные характеристики или быстро выходить из строя из-за вибраций. Рекомендуется использовать только проверенные оригинальные запчасти.
- Попытка ремонта корпуса датчика — герметичный корпус электронного датчика нельзя вскрывать для «чистки», так как это нарушает его калибровку. Неисправный элемент следует заменить.
⚠️ Внимание: Эксплуатация двигателя с неисправным или отсутствующим датчиком загрязненности фильтра недопустима, так как водитель не сможет определить критическое загрязнение системы.
Влияние состояния фильтра на работу двигателя
Состояние воздушного фильтра напрямую влияет на долговечность двигателя и его экономические характеристики.
При эксплуатации с загрязненным фильтром двигатель испытывает «кислородный дефицит», что нарушает образование топливной смеси.
Это приводит к увеличению расхода топлива, образованию черного дыма из выхлопной трубы и снижению мощности.
Сильное разрежение в впускном коллекторе может вызвать выдавливание сальников или подсос масла через систему вентиляции картера.
На двигателях с турбонаддувом загрязненный фильтр создает дополнительную нагрузку на турбокомпрессор, что сокращает его срок службы.
Сравнение последствий работы с исправной и неисправной системой:
| Фактор | Исправная система | Неисправная система |
|---|---|---|
| Ресурс поршневой группы | Стандартный (до 1 млн км) | Уменьшен в 2-3 раза (абразивный износ) |
| Расход топлива | Соответствует паспортным данным | Увеличен на 5-15% |
| Риск поломки турбины | Минимальный | Высокий (помпаж, перегрев) |
Регламент обслуживания
Производитель устанавливает сроки замены фильтров в зависимости от условий эксплуатации.
В стандартных условиях замена осуществляется по графику технического обслуживания (ТО).
При повышенной запыленности, например, на карьерах или грунтовых дорогах, интервалы замены сокращаются в 2-3 раза.
Состояние фильтра необходимо проверять ежедневно во время предрейсового осмотра.
Регулярная замена датчика не требуется, если он работает исправно, но его проверка обязательна при каждой замене фильтра.
⚠️ Важно: Продувка фильтра сжатым воздухом может повредить фильтрующий материал и не гарантирует полного удаления мелкой пыли, что может привести к ускоренному износу двигателя.
Практические рекомендации по эксплуатации
Для стабильной работы системы воздухоснабжения следуйте нескольким простым рекомендациям.
Всегда имейте запасной комплект воздушных фильтров и, по возможности, дополнительный датчик давления.
При покупке запчастей обращайте внимание на их маркировку и страну производства, избегая ненадежных поставщиков.

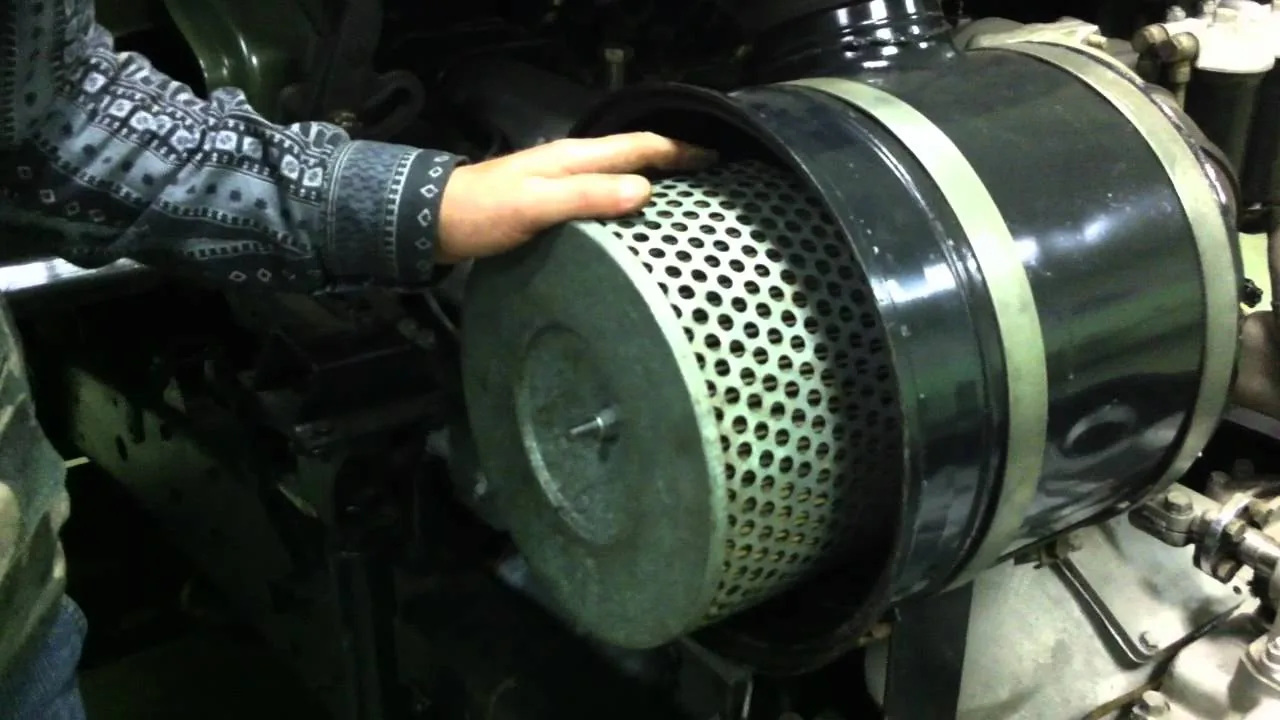

Регулярно очищайте корпус воздушного фильтра от пыли и грязи, так как загрязнения могут попасть внутрь во время замены.
Следите за состоянием уплотнительных резинок крышки фильтра — они должны быть гибкими и без повреждений.
Соблюдение этих советов поможет избежать неожиданных поломок в пути и поддерживать высокую производительность силового агрегата.
Правильная работа датчика — это не просто индикатор на приборной панели, а ключевой элемент защиты двигателя от преждевременных поломок.
Внимательное отношение к сигналам на приборной панели и оперативное реагирование на них свидетельствуют о высоком уровне профессионализма водителя.
⚠️ Важно: При замене фильтра всегда проверяйте, чтобы в корпусе не осталось старых уплотнителей или мусора, которые могут быть засосаны в двигатель.
Не забывайте, что цена воздушного фильтра ничто по сравнению с затратами на капитальный ремонт двигателя, поэтому экономить на качестве фильтрации не стоит.
Использование оригинальных или сертифицированных аналогов обеспечивает соответствие заявленным характеристикам фильтрации.
Системный подход к обслуживанию воздухозаборника гарантирует стабильную тягу и уверенность в каждом рейсе.
Советы по выбору воздушного фильтра
Выбор воздушного фильтра для автомобилей КАМАЗ – это важный этап, который напрямую влияет на эффективность работы двигателя и его долговечность. При выборе фильтра необходимо учитывать несколько ключевых факторов.
1. Совместимость с моделью автомобиля: Перед покупкой воздушного фильтра обязательно уточните его совместимость с конкретной моделью вашего КАМАЗа. Разные модели могут иметь различные размеры и конструкции фильтров, поэтому важно выбирать именно тот, который рекомендован производителем.
2. Качество фильтра: Обратите внимание на производителя фильтра. Предпочтение стоит отдавать известным брендам, которые зарекомендовали себя на рынке. Качественные фильтры обеспечивают лучшую фильтрацию и имеют более длительный срок службы. Не стоит экономить на этом элементе, так как низкокачественные фильтры могут привести к повреждению двигателя.
3. Тип фильтра: Существует несколько типов воздушных фильтров: бумажные, синтетические и многоразовые. Бумажные фильтры обычно дешевле, но требуют регулярной замены. Синтетические фильтры могут иметь более длительный срок службы и лучшую фильтрацию, однако их стоимость выше. Многоразовые фильтры можно очищать и использовать повторно, что делает их экономически выгодными, но они требуют тщательного ухода.
4. Условия эксплуатации: Учитывайте условия, в которых будет эксплуатироваться автомобиль. Если КАМАЗ используется в пыльных или грязных условиях, стоит выбирать фильтры с высокой степенью фильтрации. В таких случаях также может быть полезно рассмотреть возможность установки дополнительных защитных фильтров.
5. Рекомендации по замене: Следите за рекомендациями производителя по срокам замены воздушного фильтра. Обычно это происходит каждые 10-15 тысяч километров пробега, но в условиях тяжелой эксплуатации этот интервал может сократиться. Регулярная замена фильтра поможет избежать проблем с двигателем и повысит его производительность.
6. Проверка состояния фильтра: Регулярно проверяйте состояние воздушного фильтра. Если он загрязнен или поврежден, его необходимо заменить. Загрязненный фильтр может привести к снижению мощности двигателя и увеличению расхода топлива.
Следуя этим советам, вы сможете выбрать подходящий воздушный фильтр для вашего КАМАЗа, что обеспечит надежную работу двигателя и его долговечность. Не забывайте, что правильный выбор фильтра – это залог эффективной работы автомобиля в любых условиях.
Частота проверки и замены датчика
Датчик засоренности воздушного фильтра является важным элементом системы управления двигателем автомобиля КАМАЗ. Он отвечает за мониторинг состояния воздушного фильтра и позволяет своевременно выявлять его загрязнение, что, в свою очередь, способствует поддержанию оптимальной работы двигателя и снижению расхода топлива. Частота проверки и замены этого датчика напрямую зависит от условий эксплуатации автомобиля, а также от качества используемых фильтров.
Рекомендуется проводить визуальный осмотр датчика не реже одного раза в месяц, особенно если автомобиль используется в условиях повышенной запыленности, таких как строительные площадки или сельскохозяйственные работы. В таких случаях проверку следует проводить чаще, так как загрязнение фильтра может происходить значительно быстрее.
Кроме визуального осмотра, важно также следить за показаниями датчика во время работы двигателя. Если наблюдаются резкие колебания значений или постоянное отображение высоких уровней загрязненности, это может указывать на необходимость замены фильтра или самого датчика. Важно помнить, что игнорирование этих сигналов может привести к снижению мощности двигателя, увеличению расхода топлива и преждевременному износу его компонентов.
Что касается замены датчика, то производители рекомендуют проводить эту процедуру каждые 50 000 - 100 000 километров пробега, однако в условиях тяжелой эксплуатации этот интервал может значительно сократиться. При замене датчика важно использовать только оригинальные запчасти или качественные аналоги, чтобы избежать проблем с совместимостью и надежностью работы системы.
Также стоит отметить, что перед установкой нового датчика необходимо провести диагностику системы, чтобы исключить возможность наличия других неисправностей, которые могут влиять на работу датчика и системы в целом. Это поможет избежать ненужных затрат и обеспечит надежную работу автомобиля в дальнейшем.
Использование диагностического оборудования
Для эффективной диагностики и обслуживания датчика засоренности воздушного фильтра КАМАЗ необходимо использовать специализированное диагностическое оборудование. Это оборудование позволяет не только выявить наличие неисправностей, но и оценить общее состояние системы впуска воздуха, что критически важно для поддержания оптимальной работы двигателя.
Одним из основных инструментов для диагностики является мультиметр, который позволяет проверить электрические параметры датчика. С его помощью можно измерить сопротивление, напряжение и ток, что поможет определить, работает ли датчик в пределах заданных характеристик. При этом важно учитывать, что значения могут варьироваться в зависимости от модели и года выпуска автомобиля, поэтому перед началом диагностики рекомендуется ознакомиться с технической документацией.
Кроме того, для более глубокого анализа состояния системы можно использовать осциллограф. Этот прибор позволяет визуализировать сигналы, поступающие от датчика, и выявить возможные колебания, которые могут указывать на его неисправность. С помощью осциллографа можно также проверить, как датчик реагирует на изменения в потоке воздуха, что поможет определить, правильно ли он функционирует в реальных условиях эксплуатации.
Важно также учитывать, что диагностика не ограничивается только проверкой самого датчика. Необходимо проводить комплексный анализ всей системы впуска воздуха, включая фильтры, воздухозаборники и патрубки. Для этого могут использоваться специальные тестовые устройства, которые позволяют измерять давление и скорость потока воздуха. Эти параметры помогут определить, нет ли засоров или утечек, которые могут негативно сказаться на работе датчика и двигателя в целом.
Современные диагностические системы, такие как сканеры, также могут быть полезны при диагностике датчика засоренности воздушного фильтра. Они позволяют считывать коды ошибок, которые могут указывать на проблемы в системе впуска воздуха. Использование таких систем значительно упрощает процесс диагностики и позволяет быстро выявить неисправности, что особенно важно в условиях ограниченного времени на обслуживание.
В заключение, использование диагностического оборудования является неотъемлемой частью процесса обслуживания датчика засоренности воздушного фильтра КАМАЗ. Правильная диагностика позволяет не только выявить текущие проблемы, но и предотвратить возможные неисправности в будущем, что способствует увеличению срока службы автомобиля и снижению затрат на его обслуживание.
