В данной статье мы подробно рассмотрим двухдисковое сцепление Камаз, его сборку, регулировку и диагностику. Правильная установка и настройка сцепления являются ключевыми факторами для обеспечения надежной работы автомобиля и продления его срока службы. Мы предоставим техническую инструкцию, которая включает в себя пошаговые рекомендации по сборке, регулировке зазоров, а также методы поиска неисправностей. Кроме того, в статье будет представлена таблица моментов затяжки, что поможет вам избежать распространенных ошибок и повысить эффективность обслуживания вашего транспортного средства.
Конструктивные особенности и принцип работы
Главным отличием данной системы является наличие двух ведомых дисков, что значительно увеличивает площадь трения и срок службы узла. Промежуточный ведущий диск, расположенный между двумя фрикционными накладками, играет ключевую роль в последовательном включении пар трения. Без этого элемента равномерная передача крутящего момента была бы невозможна, а износ происходил бы скачкообразно.
Механизм отключения сцепления на грузовиках Камаз традиционно реализован в виде рычажной системы с подвижными лапками. При нажатии на педаль усилие передается через выжимной подшипник на лапки, которые отводят нажимной диск. Важно, чтобы промежуточный диск отходил на строго определенный зазор, который обеспечивается пружинами и упорами.
В конструкции предусмотрены специальные регулировочные винты для настройки равномерности отхода промежуточного диска. Если этот параметр нарушен, один из дисков может работать с пробуксовкой, что приведет к перегреву и деформации, в то время как второй будет включаться полностью. Модели с диафрагменной пружиной встречаются реже и имеют другую схему регулировки, не требующую настройки лапок.

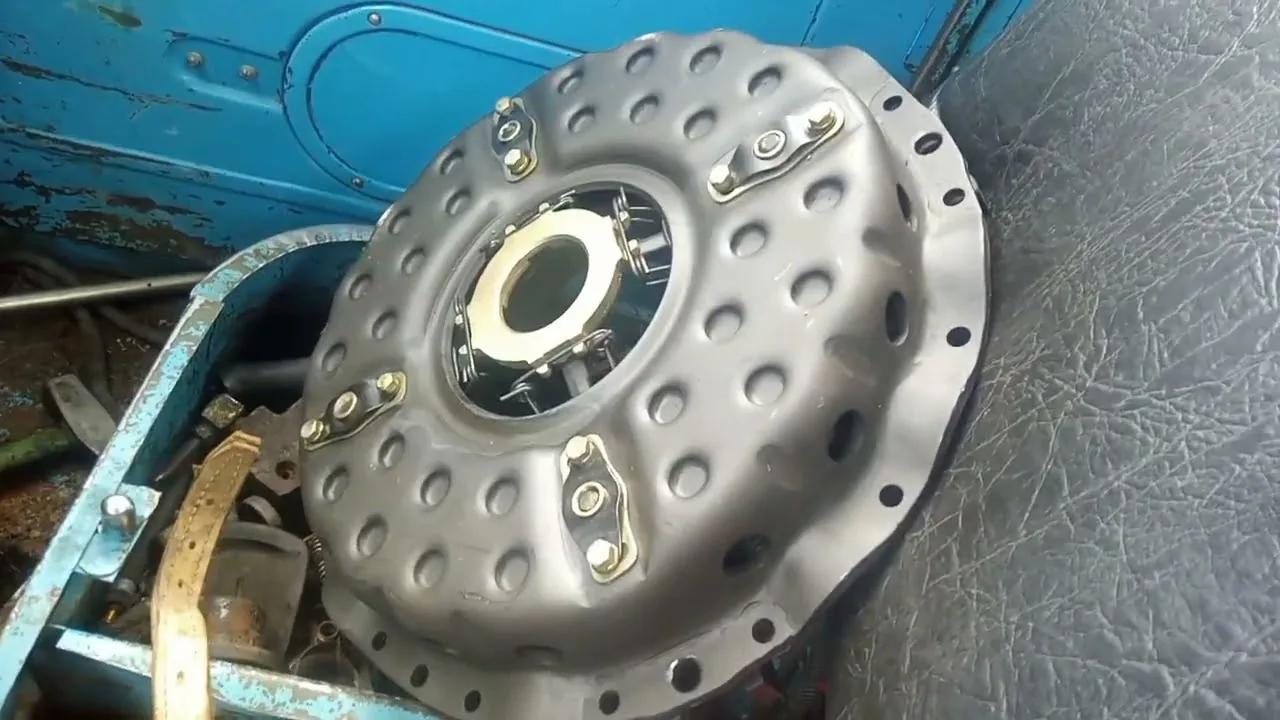

Корзина сцепления (кожух) выполняет функцию несущего элемента, внутри которого перемещаются все активные компоненты. Крепление кожуха к маховику осуществляется через центрирующую втулку, что обеспечивает соосность валов. Люфт в этом соединении недопустим, так как он может привести к биению и вибрациям при работе двигателя на холостом ходу.
Состав комплекта и совместимость

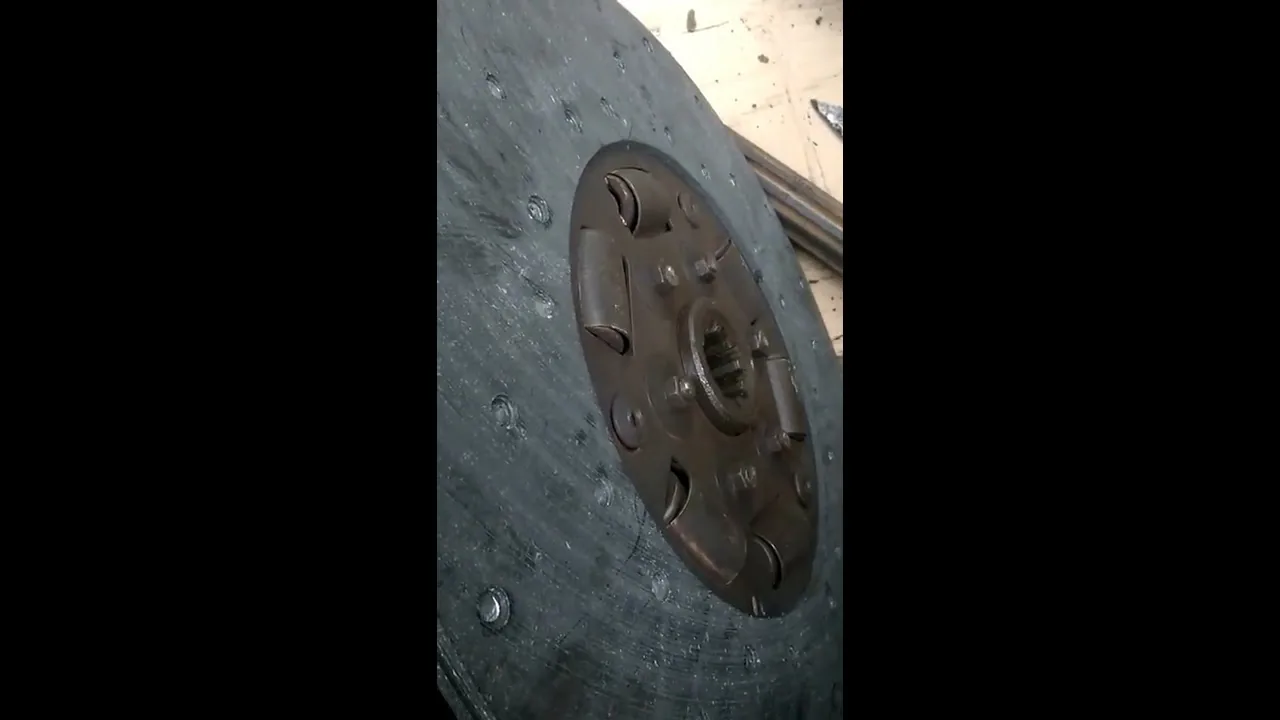

При заказе запчастей важно учитывать, что комплектация может различаться в зависимости от модели двигателя и года выпуска автомобиля. В стандартный комплект обычно входят кожух с нажимным диском, два ведомых диска, промежуточный ведущий диск, выжимной подшипник и, как правило, муфта подшипника. Ведомые диски могут отличаться как количеством демпферных пружин, так и высотой фрикционных накладок.
| Параметр | Стандартная версия | Усиленная версия |
|---|---|---|
| Диаметр диска | 340 мм | 340 мм |
| Количество шлицов | 40 | 40 |
| Тип пружин | Витые | Усиленные витые |
Совместимость деталей критически важна: установка дисков от разных производителей в одном комплекте может привести к неравномерному износу. Заводские комплекты проходят балансировку в сборе, поэтому не рекомендуется смешивать детали из различных наборов. Особое внимание следует уделить профилю шлицевого соединения первичного вала коробки передач.
| Этап сборки/настройки | Описание действий | Рекомендуемые инструменты |
|---|---|---|
| Подготовка деталей | Очистите все компоненты сцепления от грязи и масла. Проверьте на наличие повреждений. | Щетка, растворитель, тряпки |
| Установка дисков | Установите ведущий и ведомый диски на маховик, соблюдая правильную ориентацию. | Динамометрический ключ, отвертка |
| Настройка зазора | Измерьте зазор между дисками с помощью щупа и отрегулируйте при необходимости. | Щуп, микрометр |
| Установка корзины | Установите корзину сцепления и закрутите болты с заданным моментом. | Динамометрический ключ |
| Проверка работы | Проверьте работу сцепления, запустив двигатель и переключая передачи. | Тест-драйв автомобиля |
Интересные факты
Вот несколько интересных фактов о двухдисковом сцеплении КамАЗ:
Увеличенная мощность и надежность: Двухдисковое сцепление позволяет передавать значительно большую мощность по сравнению с однодисковыми системами. Это особенно важно для тяжелых грузовиков, таких как КамАЗ, которые работают в сложных условиях и требуют высокой надежности. Два диска распределяют нагрузку, что снижает риск перегрева и износа.
Настройка под разные условия эксплуатации: Двухдисковое сцепление может быть настроено под различные условия эксплуатации, что делает его универсальным решением для различных моделей КамАЗ. Например, можно изменять зазоры и жесткость пружин, чтобы адаптировать сцепление под специфические требования, такие как работа в горных условиях или на строительных площадках.
Упрощенная сборка и обслуживание: Несмотря на свою сложность, двухдисковое сцепление КамАЗ спроектировано так, чтобы облегчить процесс сборки и обслуживания. Конструкция позволяет быстро заменять изношенные детали, что сокращает время простоя автомобиля и снижает затраты на обслуживание. Это особенно важно для коммерческого транспорта, где время — деньги.
Процесс установки и первичная сборка
Монтаж узла начинается с подготовки маховика: его рабочая поверхность должна быть тщательно очищена от задиров и масла. Обезжиривание трения — важный этап, так как любое масло на фрикционных накладках может привести к их быстрому выходу из строя и пробуксовке. Также необходимо проверить маховик на биение, которое не должно превышать установленные нормы, иначе новый комплект быстро выйдет из строя.
Центровка дисков при установке на маховик осуществляется с помощью специальной оправки. Без этого инструмента невозможно добиться правильного совмещения шлицев ведомых дисков со шлицами вала, что сделает сборку узла невозможной. Оправка вставляется через пакеты дисков в маховик, фиксируя их в осевом положении перед установкой корзины.
Кожух сцепления устанавливается сверху на пакеты дисков и промежуточный диск. Болты, крепящие кожух к маховику, закручиваются равномерно, крест-накрест, чтобы избежать перекоса. Момент затяжки болтов должен соответствовать техническим требованиям, так как ослабление крепежа может привести к разрушению узла, а чрезмерная затяжка — к деформации маховика.
После фиксации кожуха оправка извлекается, и производится установка коробки передач. Важно следить за правильным попаданием первичного вала в шлицы ведомых дисков и подшипник. Резкие удары при монтаже КПП недопустимы, так как они могут повредить хрупкие элементы механизма переключения или сам подшипник.
Моменты затяжки и контроль соединений
Качество сборки зависит от правильного соблюдения моментов затяжки резьбовых соединений. Обязательно используйте динамометрический ключ для болтов, крепящих кожух к маховику, а также для гаек прижимных пружин, если их регулировка предусмотрена. Недостаточная затяжка может привести к самооткручиванию, а чрезмерная — к обрыву резьбы или деформации компонентов.
| Соединение | Диаметр резьбы | Момент затяжки (Нм) |
|---|---|---|
| Болты маховика | М12 | 78–100 |
| Гайки лапок (при регулировке) | М12 | 30–40 |
При затягивании болтов рекомендуется использовать фиксирующие составы или пружинные шайбы, если это предусмотрено конструкцией. Вибрации, возникающие во время работы дизельного двигателя, могут раскрутить даже надежно затянутые соединения без дополнительной фиксации. Регулярный визуальный осмотр состояния крепежа после первых тысяч километров пробега помогает предотвратить аварийные ситуации.
Регулировка свободного хода и зазоров
Наиболее важным этапом обслуживания является настройка положения рычагов сцепления. Равномерный отход всех трех (или шести, в зависимости от конструкции) лапок определяет, насколько параллельно будет двигаться нажимной диск. Если одна из лапок будет отрегулирована сильнее остальных, это приведет к перекосу диска, и сцепление начнет «вести».
Настройка осуществляется путем вращения регулировочных винтов с контргайками. Сначала необходимо ослабить контргайки, затем винты либо выворачиваются, либо закручиваются до достижения нужного положения головок относительно подшипника. После установки зазора контргайки надежно фиксируются, чтобы вибрации не нарушили настройку во время движения.
Свободный ход педали сцепления также требует регулировки и обычно составляет 30–40 мм для механического привода. Этот параметр обеспечивает полное включение сцепления при отпущенной педали и полное выключение при нажатии. Отсутствие свободного хода может привести к быстрому износу выжимного подшипника и пробуксовке дисков.
Настройка пневмогидравлического усилителя (ПГУ)
На современных моделях КамАЗ устанавливается пневматический главный цилиндр (ПГУ), который упрощает управление трансмиссией. В этой системе регулируется ход штока в диапазоне 19–23 мм. Недостаточный ход не позволит полностью отключить сцепление, а избыточный приведет к неполному включению и пробуксовке.
Для настройки используется эксцентрик на кронштейне педали или регулировочная гайка на штоке ПГУ. Поворот эксцентрика изменяет положение педали в её исходном состоянии. После каждой регулировки важно проверять работу узла на работающем двигателе, чтобы убедиться в отсутствии рывков при старте.
Диагностика неисправностей и методы устранения
Эксплуатация грузовика часто выявляет скрытые проблемы, которые могут проявляться в виде посторонних звуков, рывков или изменений в работе педали. Диагностика начинается с определения типа неисправности: связана ли она с механическими компонентами внутри картера или с системой привода. Если при нажатой педали слышен шум, это обычно указывает на износ выжимного подшипника.
Когда сцепление «ведет» (не отключается полностью), переключение передач становится сложным и сопровождается скрежетом. Причины могут заключаться в неправильной настройке лапок, деформации промежуточного диска или попадании воздуха в гидравлическую систему. В таких случаях может потребоваться повторная разборка или тщательная прокачка системы.
Пробуксовка сцепления под нагрузкой проявляется в потере тяги и увеличении оборотов двигателя без соответствующего роста скорости. Это может свидетельствовать о износе фрикционных накладок, попадании масла на диски или ослаблении нажимных пружин. Продолжение эксплуатации автомобиля с пробуксовывающим сцеплением недопустимо, так как это может привести к перегреву и повреждению маховика.
Типичные ошибки при обслуживании
Проблемы часто не связаны с качеством запчастей, а возникают из-за несоблюдения технологии ремонта. Анализ ошибок помогает избежать повторных визитов в сервис и сэкономить ресурсы.
- Игнорирование центровки при сборке — установка коробки передач без оправки может повредить шлицы и привести к перекосу дисков, что вызывает биение.
- Неправильная смазка — использование жидких масел вместо графитной смазки может привести к залипанию ступицы диска на валу, что мешает нормальному выключению сцепления.
- Нарушение последовательности затяжки — закручивание болтов маховика по кругу, а не крест-накрест, может вызвать деформацию кожуха и неравномерное прижатие.
- Отсутствие проверки биения — установка нового комплекта на кривой маховик или на дефектный промежуточный диск гарантирует быстрый выход из строя даже самых качественных дисков.
Ресурс эксплуатации и условия надежности
Срок эксплуатации двухдискового сцепления зависит не только от качества его компонентов, но и от стиля вождения и условий эксплуатации автомобиля. Агрессивные старты, длительная работа с частично нажатой педалью и перегрузка значительно сокращают ресурс данного узла. В среднем, при аккуратной эксплуатации комплект может прослужить от 150 до 250 тысяч километров.
Регулярная проверка уровня жидкости в гидроприводном бачке и состояния троса (для механической коробки) помогает продлить срок службы механизма. Своевременная замена выжимного подшипника при первых признаках шума позволяет избежать более серьезных поломок.
Поддержание системы в рабочем состоянии обеспечивает безопасность на дороге и защищает другие элементы трансмиссии. Экономия на качественных деталях или работах по установке часто приводит к дополнительным расходам в будущем. Правильное обслуживание позволяет грузовику эффективно выполнять свои транспортные задачи без неожиданных остановок.
Знание принципов работы двухдисковой системы помогает оперативно реагировать на изменения в поведении автомобиля. Регулировка зазоров и контроль состояния привода должны стать неотъемлемой частью регулярного технического обслуживания. Только комплексный подход гарантирует надежность тяжелого грузовика в любых дорожных условиях.
Советы по выбору запчастей и материалов
При сборке и настройке двухдискового сцепления Камаз крайне важно правильно подойти к выбору запчастей и материалов. Это не только обеспечит надежную работу сцепления, но и продлит срок службы всего агрегата. Ниже представлены ключевые рекомендации по выбору необходимых компонентов.
1. Оригинальные запчасти против аналогов
Первое, что стоит учитывать, это выбор между оригинальными запчастями и их аналогами. Оригинальные детали, как правило, имеют более высокое качество и соответствуют всем стандартам производителя. Они обеспечивают лучшую совместимость и надежность. Однако, если бюджет ограничен, можно рассмотреть качественные аналоги от проверенных производителей. Важно изучить отзывы и репутацию компании, производящей запчасти.
2. Материалы дисков сцепления
Диски сцепления могут быть изготовлены из различных материалов, включая органические, полугибридные и металлические. Органические диски обеспечивают хорошее сцепление и плавность работы, но могут быстрее изнашиваться. Полугибридные диски сочетают в себе преимущества обоих типов и обеспечивают оптимальный баланс между производительностью и долговечностью. Металлические диски, хотя и более прочные, могут вызывать повышенный износ других компонентов сцепления. Выбор материала зависит от условий эксплуатации и стиля вождения.
3. Уплотнительные элементы
Не менее важным аспектом является выбор уплотнительных элементов, таких как сальники и прокладки. Они должны быть изготовлены из качественных материалов, устойчивых к воздействию масла и высоких температур. Рекомендуется использовать уплотнители, которые прошли испытания на совместимость с маслами, применяемыми в трансмиссии Камаз.
4. Проверка совместимости
Перед покупкой запчастей обязательно проверьте их совместимость с конкретной моделью вашего Камаза. Используйте каталоги запчастей, предоставляемые производителем, или консультируйтесь с опытными механиками. Неправильный выбор деталей может привести к серьезным проблемам в работе сцепления и других систем автомобиля.
5. Учет условий эксплуатации
При выборе запчастей также учитывайте условия эксплуатации вашего автомобиля. Если вы планируете использовать Камаз в тяжелых условиях, таких как частые перегрузки или сложные дорожные условия, стоит обратить внимание на более прочные и износостойкие компоненты. В таких случаях может быть целесообразно инвестировать в более дорогие, но надежные запчасти.
6. Рекомендации по покупке
Покупая запчасти, старайтесь обращаться в специализированные магазины или авторизованные сервисные центры. Это гарантирует, что вы получите качественные и проверенные детали. Также не забывайте о возможности покупки запчастей через интернет, но в этом случае обязательно проверяйте репутацию продавца и наличие сертификатов качества на продукцию.
Следуя данным рекомендациям, вы сможете выбрать качественные запчасти и материалы для сборки и настройки двухдискового сцепления Камаз, что обеспечит надежную и долгосрочную эксплуатацию вашего автомобиля.
Рекомендации по обслуживанию и уходу
Обслуживание и уход за двухдисковым сцеплением Камаз являются важными аспектами, которые напрямую влияют на его долговечность и эффективность работы. Правильный уход поможет избежать преждевременного износа и поломок, что, в свою очередь, снизит затраты на ремонт и замену деталей. В этом разделе мы рассмотрим основные рекомендации по обслуживанию и уходу за сцеплением.
Регулярная проверка состояния сцепления
Первым шагом в обслуживании двухдискового сцепления является регулярная проверка его состояния. Это включает в себя осмотр на наличие видимых повреждений, таких как трещины или износ фрикционных дисков. Рекомендуется проводить визуальный осмотр каждые 10-15 тысяч километров пробега.
Проверка уровня и состояния масла
Состояние масла в трансмиссии также играет важную роль в работе сцепления. Необходимо регулярно проверять уровень масла и его состояние. Загрязненное или старое масло может привести к перегреву и износу сцепления. Рекомендуется менять масло каждые 30-50 тысяч километров, а также следить за его качеством.
Настройка сцепления
Правильная настройка сцепления обеспечивает его эффективную работу. Необходимо следить за зазором между дисками и нажимным механизмом. Если зазор слишком велик, сцепление может проскальзывать, а если слишком мал, это может привести к преждевременному износу. Регулировка зазора должна проводиться в соответствии с рекомендациями производителя.
Замена изношенных деталей
При обнаружении износа фрикционных дисков или других компонентов сцепления, их следует немедленно заменить. Использование изношенных деталей может привести к серьезным повреждениям и увеличению затрат на ремонт. Рекомендуется использовать оригинальные запчасти или качественные аналоги, чтобы обеспечить надежность и долговечность работы сцепления.
Соблюдение правил эксплуатации
Соблюдение правил эксплуатации автомобиля также существенно влияет на срок службы сцепления. Избегайте резкого старта с места, перегрузки автомобиля и частого переключения передач при высоких оборотах двигателя. Эти действия могут привести к быстрому износу сцепления и его компонентов.
Профессиональное обслуживание
Если вы не уверены в своих силах или не имеете достаточного опыта для обслуживания сцепления, рекомендуется обратиться к профессионалам. Квалифицированные механики смогут провести диагностику и обслуживание сцепления, что поможет избежать возможных проблем в будущем.
Следуя данным рекомендациям, вы сможете значительно продлить срок службы двухдискового сцепления Камаз и обеспечить его надежную работу на протяжении всего срока эксплуатации автомобиля.
Часто задаваемые вопросы и ответы
Каковы основные преимущества двухдискового сцепления Камаз?
Двухдисковое сцепление Камаз обладает рядом преимуществ, которые делают его популярным выбором для тяжелых грузовиков и коммерческого транспорта. Во-первых, оно обеспечивает более высокую мощность передачи, что позволяет двигателю работать более эффективно. Это особенно важно для автомобилей, которые часто работают в условиях повышенных нагрузок.
Во-вторых, двухдисковое сцепление обеспечивает более плавное переключение передач благодаря уменьшению усилия, необходимого для нажатия на педаль сцепления. Это снижает утомляемость водителя и повышает комфорт вождения.
Кроме того, такая конструкция сцепления способствует более равномерному износу дисков, что увеличивает срок службы всего механизма. Это также позволяет уменьшить частоту технического обслуживания и ремонта, что в свою очередь снижает эксплуатационные расходы.
Как правильно установить двухдисковое сцепление?
Установка двухдискового сцепления требует внимательности и точности. Прежде всего, необходимо подготовить рабочее место и собрать все необходимые инструменты, включая ключи, отвертки, динамометрический ключ и специальный инструмент для выравнивания дисков сцепления.
1. Снятие старого сцепления: Начните с отключения аккумулятора и снятия трансмиссии. Затем аккуратно извлеките старое сцепление, следя за тем, чтобы не повредить другие компоненты.
2. Подготовка к установке: Очистите поверхность маховика и проверьте его на наличие трещин и повреждений. Если маховик изношен, его необходимо заменить или отшлифовать.
3. Установка нового сцепления: Установите первый диск сцепления на маховик, используя специальный инструмент для выравнивания. Затем установите второй диск, следя за правильной ориентацией. Закрепите диски с помощью болтов, соблюдая рекомендованный момент затяжки.
4. Сборка трансмиссии: Установите трансмиссию обратно на место, убедившись, что все соединения надежно закреплены. Подключите аккумулятор и проверьте работу сцепления перед эксплуатацией автомобиля.
Как настроить двухдисковое сцепление?
Настройка двухдискового сцепления включает в себя регулировку зазора между дисками и настройку педали сцепления. Для этого:
1. Проверка зазора: Используйте щуп для измерения зазора между дисками сцепления. Рекомендуемый зазор обычно указывается в технической документации. Если зазор не соответствует норме, необходимо отрегулировать его с помощью специальных винтов.
2. Регулировка педали сцепления: Убедитесь, что педаль сцепления имеет правильный ход. Для этого проверьте, чтобы она не была слишком жесткой или слишком легкой. При необходимости отрегулируйте трос сцепления или гидравлическую систему.
3. Тестирование: После всех настроек проведите тест-драйв, чтобы убедиться, что сцепление работает плавно и без заеданий. Обратите внимание на любые необычные звуки или вибрации, которые могут указывать на неправильную установку или настройку.
Как часто нужно проводить обслуживание двухдискового сцепления?
Обслуживание двухдискового сцепления включает в себя регулярные проверки и замену изношенных компонентов. Рекомендуется проводить диагностику каждые 20-30 тысяч километров пробега, а также после каждой серьезной эксплуатации автомобиля, например, при буксировке тяжелых грузов.
При обнаружении признаков износа, таких как проскальзывание сцепления, трудности с переключением передач или необычные звуки, необходимо немедленно провести техническое обслуживание. Это поможет избежать более серьезных поломок и увеличит срок службы сцепления.
