Двухдисковое сцепление ЯМЗ-238 является ключевым элементом трансмиссии, обеспечивающим передачу крутящего момента от двигателя к коробке передач. В данной статье мы подробно рассмотрим схему и устройство этого сцепления, а также его принцип работы и методы регулировки. Знание устройства и особенностей эксплуатации двухдискового сцепления поможет не только в проведении качественного ремонта, но и в предотвращении типичных неисправностей, что в свою очередь повысит надежность и долговечность работы автомобиля. Технические данные, представленные в статье, будут полезны как профессиональным механикам, так и автолюбителям, стремящимся к самостоятельному обслуживанию своей техники.
Конструктивные особенности и принцип работы
Основой рассматриваемого узла является сухое фрикционное устройство, функционирующее в паре с механической коробкой передач. Главная особенность этого устройства — наличие двух ведомых дисков, что увеличивает площадь трения и передаваемый момент, не увеличивая диаметр узла. Между ведомыми элементами располагается средний ведущий диск, который не имеет жесткой связи с маховиком, но может перемещаться в осевом направлении.
Ведущая часть механизма включает нажимной (прижимной) диск и кожух, надежно закрепленный на маховике двигателя с помощью болтов. При нажатии на педаль управления усилие передается через систему рычагов и тяг на выжимной подшипник, который перемещает нажимной диск, освобождая ведомые элементы. В рабочем состоянии пружины сжимают пакет дисков, обеспечивая жесткую связь между двигателем и трансмиссией.
Ключевым элементом, обеспечивающим плавность включения и отсутствие рывков, являются демпферные пружины, расположенные в ступицах ведомых дисков. Эти пружины гасят крутильные колебания, возникающие при неравномерной работе цилиндров дизельного двигателя. Нарушение работы этих пружин или износ их посадочных мест может привести к появлению шума и вибраций.
Средний ведущий диск может осево перемещаться по шпилькам, установленным в маховике. Для четкого отвода этого диска при выключении сцепления используются специальные пружины отжима. Если эти пружины ослаблены или повреждены, диск может не полностью отходить от фрикционных накладок, что вызывает «ведение» сцепления.
Ключевым параметром надежности является равномерность давления нажимного диска. Перекосы, возникающие из-за неравномерного износа или неправильной сборки, могут привести к локальному перегреву и быстрому выходу из строя фрикционных накладок. Поэтому при ремонте всегда проверяется плоскостность рабочих поверхностей.
Детальная схема узла и взаимодействие компонентов
Чтобы понять процессы, происходящие внутри картерной части маховика, необходимо изучить взаимодействие всех компонентов. Система двухдискового сцепления ЯМЗ-238 состоит из четко определенного набора деталей, каждая из которых выполняет свою уникальную роль. Ведомые диски оснащены фрикционными накладками, приклепанными к металлическим основам, а также ступицами с внутренними шлицами для соединения с первичным валом трансмиссии.

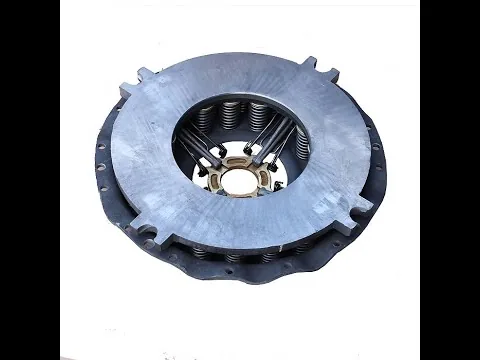

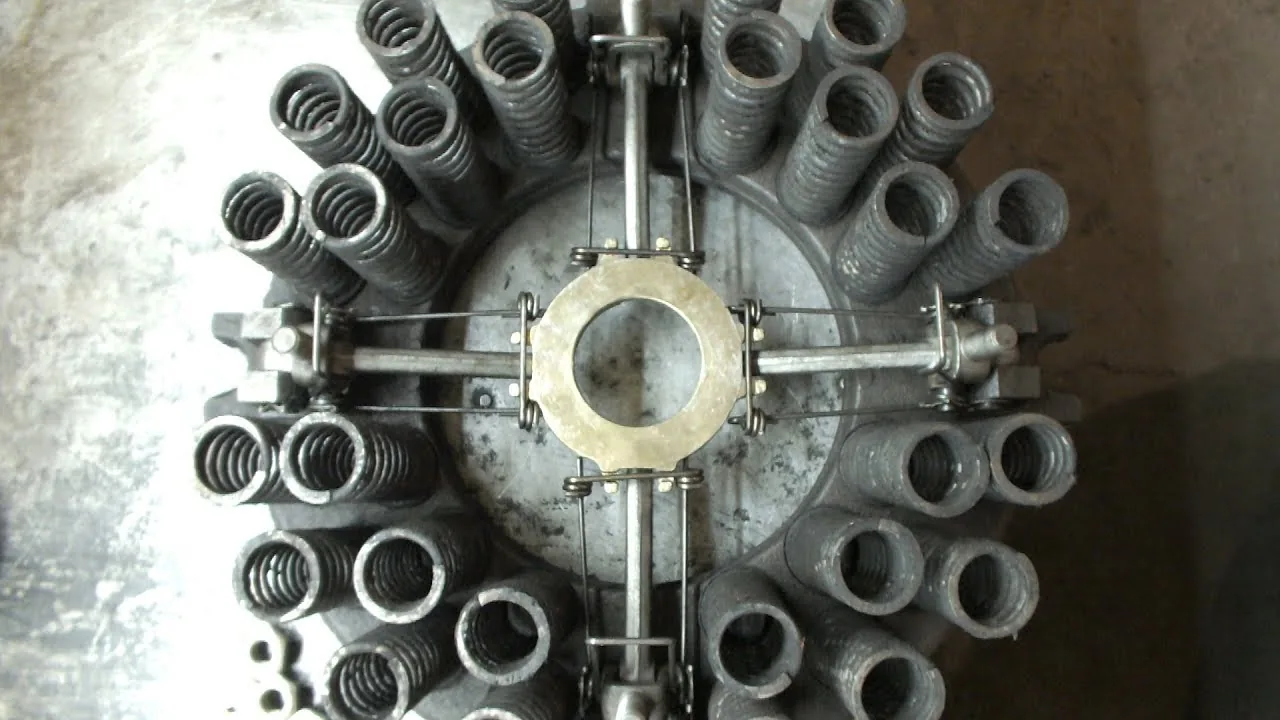

Нажимной диск, или корзина, включает механизм отключения, состоящий из рычагов, шарнирно закрепленных в ушках кожуха. Когда водитель нажимает на педаль, выжимной подшипник давит на внутренние концы рычагов, что приводит к оттягиванию наружных концов и, соответственно, нажимного диска от маховика. В двухдисковой системе этот процесс должен происходить синхронно на всех фрикционных поверхностях.
Особое внимание стоит уделить механизму автоматической регулировки зазора. В современных версиях, таких как ЯМЗ-182 или ЯМЗ-183, используется пневмогидравлический усилитель и автоматическая регулировка хода штока. В классических механических системах регулировка осуществляется вручную путем изменения длины тяги или положения рычага.
Кожух сцепления фиксируется относительно маховика с помощью установочных штифтов, что позволяет поддерживать биение рабочих поверхностей в допустимых пределах. Ошибки в центровке при сборке могут привести к биению, которое ощущается как рывки при старте и может повредить подшипник первичного вала коробки передач.
Точность сборки всех компонентов напрямую влияет на срок службы трансмиссии. Даже небольшое отклонение в расположении среднего диска может привести к перегрузке одного из ведомых дисков, в то время как другой будет проскальзывать.
| Компонент | Описание | Функция |
|---|---|---|
| Диск сцепления | Металлический диск с фрикционным покрытием | Передача крутящего момента от двигателя к трансмиссии |
| Корзина сцепления | Устройство, удерживающее диск сцепления | Обеспечивает прижатие диска к маховику |
| Маховик | Круглая деталь, соединенная с коленчатым валом | Служит для хранения кинетической энергии и передачи вращения |
| Привод сцепления | Механизм, управляющий работой сцепления | Позволяет включать и выключать сцепление |
| Уплотнительные кольца | Элементы, предотвращающие утечку масла | Обеспечивают герметичность системы |
Интересные факты
Вот несколько интересных фактов о двухдисковом сцеплении ЯМЗ-238:
Увеличенная мощность и крутящий момент: Двухдисковое сцепление ЯМЗ-238 позволяет передавать значительно больший крутящий момент по сравнению с однодисковыми системами. Это достигается за счет использования двух дисков, что увеличивает площадь сцепления и, соответственно, эффективность передачи мощности от двигателя к трансмиссии.
Устойчивость к перегреву: Благодаря своей конструкции, двухдисковое сцепление лучше справляется с перегревом, что особенно важно при интенсивной эксплуатации, например, в грузовых автомобилях и сельскохозяйственной технике. Это позволяет увеличить срок службы сцепления и снизить вероятность его выхода из строя.
Применение в различных транспортных средствах: Сцепление ЯМЗ-238 используется не только в грузовых автомобилях, но и в специализированной технике, такой как тракторы и строительные машины. Это делает его универсальным решением для различных условий эксплуатации, что подчеркивает его надежность и эффективность.
Регулировка зазоров и положение рычажков
Настройка положения отжимных рычажков сцепления — одна из самых сложных и ответственных задач при обслуживании. От корректности этой операции зависит эффективность отключения сцепления и предотвращение пробуксовки. Регулировка может выполняться как на снятом с двигателя сцеплении, так и через специальный люк в картере, что требует высокой квалификации специалиста.
Основная цель регулировки — обеспечить равное расстояние от рабочей поверхности нажимного диска до концов отжимных рычажков. Для двигателя ЯМЗ-238 это расстояние строго определено и должно составлять 41,5 ± 0,4 мм. Разница в положении рычажков не должна превышать 0,2 мм, что требует использования специальных калибров и щупов.
Настройка осуществляется путем вращения регулировочных винтов или гаек на хвостовиках рычажков. После установки каждого рычажка в нужное положение его необходимо зафиксировать контргайкой. Важно не перетягивать контргайку, чтобы не нарушить установленный зазор, но и обеспечить надежную фиксацию, предотвращающую самопроизвольное откручивание в условиях вибрации.
После установки сцепления на двигатель необходимо произвести регулировку свободного хода педали. Для механического привода это достигается изменением длины регулировочного винта оттяжной пружины или длины тяги. Нормальный свободный ход педали составляет 30-40 мм, что соответствует зазору между выжимным подшипником и рычажками в 3-4 мм.
Свободный ход педали служит индикатором состояния фрикционных накладок. Со временем, по мере их износа, нажимной диск приближается к маховику, и рычажки смещаются. Если не проводить своевременную регулировку, свободный ход будет уменьшаться, что приведет к тому, что сцепление начнет «вести», а затем и пробуксовывать.
Типичные неисправности и методы их устранения
В процессе эксплуатации грузовиков с двигателями ЯМЗ-238 наиболее распространенной проблемой является износ фрикционных накладок ведомых дисков. Это естественный процесс, скорость которого зависит от манеры вождения и условий эксплуатации (городские дороги, бездорожье, работа с перегрузками). Когда накладки истончаются ниже допустимого уровня, начинается пробуксовка, сопровождающаяся характерным запахом гари и снижением тяги.
Еще одной частой проблемой является загрязнение дисков маслом. Жидкость может попадать в картер сцепления через сальник коленчатого вала двигателя или сальник первичного вала коробки передач. Наличие масла на рабочих поверхностях значительно уменьшает коэффициент трения, что делает передачу крутящего момента невозможной. В этом случае необходимо не только заменить диски, но и устранить источник утечки.
Разрушение демпферных пружин или выламывание окон в ступицах ведомых дисков приводит к громкому стуку и лязгу при переключении передач. В тяжелых ситуациях обломки металла могут заклинить механизм, что сделает невозможным выключение сцепления. Это требует полной замены ведомых дисков и тщательной очистки картера от разрушенных элементов.
Деформация нажимного диска или кожуха (корзины) обычно происходит из-за перегрева. При длительной пробуксовке или работе «внатяг» на высоких оборотах металл теряет упругость. Это визуально проявляется в виде побежалости (синевы) на поверхности диска и образовании трещин. Эксплуатация с деформированной корзиной недопустима.
Проблемы с ведением сцепления (неполное выключение) часто возникают из-за неправильной регулировки рычажков или заедания среднего ведущего диска. Если средний диск не отходит при выключении, он продолжает тереться о ведомые диски, не позволяя шестерням коробки передач остановиться для переключения.
Типичные ошибки при ремонте и обслуживании
При замене или настройке сцепления ЯМЗ-238 как профессионалы, так и любители часто совершают ошибки, которые могут свести на нет все усилия и сократить срок службы новых компонентов. Осознание этих ошибок поможет избежать повторного ремонта в ближайшем будущем.
- Игнорирование замены выжимного подшипника — нередко при замене дисков оставляют старый подшипник, если он «вроде бы работает». На практике он может быть изношен и вскоре выйдет из строя, что потребует повторной разборки трансмиссии.
- Неправильная установка ведомых дисков — при монтаже двух дисков их часто устанавливают неправильно. Длинная ступица одного диска должна быть направлена к маховику, а другого — к коробке передач. Эта ошибка приведет к тому, что диски будут упираться ступицами друг в друга или в корпус, и собрать узел не удастся.
- Отсутствие центровки при сборке — установка корзины на маховик без использования оправки (центрующей шпильки) может привести к перекосу первичного вала. Это вызовет биение, вибрацию и ускоренный износ шлицевого соединения.
- Нарушение порядка затяжки болтов — болты крепления кожуха к маховику следует затягивать крест-накрест в несколько этапов. Затяжка одного болта до упора перед остальными может привести к перекосу корзины и деформации нажимного диска.
Технические параметры и совместимость
Для правильного выбора запасных частей важно точно знать характеристики вашего сцепления. Двигатели ЯМЗ-238 использовали разные версии сцеплений, которые менялись в зависимости от года производства и типа автомобиля (тягач, самосвал, шасси). Основные параметры представлены в таблицах ниже.
| Параметр | ЯМЗ-182 (Классическое) | ЯМЗ-183 (Усиленное) |
|---|---|---|
| Диаметр диска, мм | 380 | 400 |
| Крутящий момент, Нм | 1100 | 1400 |
| Тип привода | Механический | Пневмогидравлический |
Важно помнить, что хотя внешние размеры могут совпадать, внутренние диаметры шлицов ступицы могут различаться в зависимости от первичного вала трансмиссии (ЯМЗ-238, ЯМЗ-239 и их модификации). Количество шлицев также является важным критерием при оформлении заказа.
| Модель КПП | Число шлицев | Диаметр шлицев, мм |
|---|---|---|
| ЯМЗ-238 (5-ступенчатая) | 24 | 33 (внутренний) |
| ЯМЗ-239 (6-ступенчатая) | 24 | 33 (внутренний) |
Финальная проверка и обкатка
После завершения сборки и настройки необходимо провести контрольную проверку. Она начинается с визуального осмотра правильности подключения всех тяг и шлангов (в случае пневмогидравлического привода). Затем несколько раз нажмите на педаль сцепления, чтобы убедиться в плавности хода и отсутствии заеданий.
Запуск двигателя осуществляется при выжатой педали сцепления и в нейтральном положении рычага коробки передач. После прогрева двигателя на холостых оборотах проверьте работу узла в движении. Трогание с места должно происходить плавно, без рывков и вибраций кузова. Переключение передач во всем диапазоне скоростей должно быть четким и без хруста.
В первые 500-1000 километров пробега рекомендуется избегать резких стартов с полной нагрузкой и буксировки тяжелых прицепов. Это необходимо для притирки новых фрикционных накладок к поверхностям маховика и нажимного диска. Несоблюдение режима обкатки может привести к перегреву и деформации дисков.
⚠️ Внимание: Если после замены сцепления появился посторонний шум, который исчезает при выжиме педали, немедленно остановитесь. Это может указывать на неправильную сборку или брак подшипника, что может привести к разрушению узла.
⚠️ Внимание: При работе под автомобилем обязательно используйте надежные упоры. Снятие и установка коробки передач и сцепления требуют подъема тяжелых агрегатов, падение которых может привести к травмам.
Регулярное обслуживание и правильная эксплуатация двухдискового сцепления ЯМЗ-238 обеспечивают длительный срок службы трансмиссии. Соблюдение регламентов регулировки и использование качественных запасных частей помогают избежать дорогостоящих простоев техники. Понимание схемы и принципов работы узла позволяет водителю или механику самостоятельно диагностировать большинство неисправностей на ранней стадии.
Качественно выполненная замена и настройка восстанавливают тяговые характеристики автомобиля и безопасность управления. В условиях интенсивной эксплуатации грузового транспорта исправное сцепление гарантирует выполнение рейсов и экономическую эффективность работы автомобиля.
Обзор материалов и технологий производства
Двухдисковое сцепление ЯМЗ-238 является важным элементом трансмиссии, обеспечивающим передачу крутящего момента от двигателя к коробке передач. Для его производства используются высококачественные материалы и современные технологии, что позволяет достичь высокой надежности и долговечности работы сцепления.
Основными материалами, применяемыми в производстве двухдискового сцепления, являются:
- Сталь - используется для изготовления дисков сцепления и других компонентов, таких как корзина и нажимной диск. Сталь обладает высокой прочностью и износостойкостью, что критически важно для работы в условиях высоких нагрузок.
- Фрикционные материалы - для накладок дисков сцепления применяются специальные композиты, которые обеспечивают необходимое трение и устойчивость к перегреву. Эти материалы могут включать в себя асбестовые и неасбестовые компоненты, а также различные полимеры и керамику.
- Легированные сплавы - используются для изготовления деталей, подверженных высоким температурам и механическим нагрузкам. Легирование позволяет улучшить характеристики прочности и коррозионной стойкости.
Процесс производства двухдискового сцепления включает несколько ключевых этапов:
- Проектирование - на этом этапе разрабатываются чертежи и спецификации, учитывающие все требования к сцеплению, включая его размеры, форму и материалы.
- Обработка материалов - стальные заготовки подвергаются механической обработке, включая токарные и фрезерные работы, что позволяет достичь необходимой точности и качества поверхности.
- Формирование фрикционных накладок - накладки из фрикционных материалов изготавливаются путем прессования и термообработки, что обеспечивает их долговечность и стабильные эксплуатационные характеристики.
- Сборка - все компоненты сцепления собираются в единое целое, при этом особое внимание уделяется качеству соединений и настройке зазоров.
- Тестирование - готовое сцепление проходит испытания на соответствие установленным стандартам, что позволяет выявить возможные дефекты и гарантировать надежность работы в условиях эксплуатации.
Современные технологии, такие как автоматизированные системы контроля качества и роботизированные линии, позволяют значительно повысить эффективность производства и снизить вероятность ошибок. Это, в свою очередь, способствует улучшению характеристик сцепления и увеличению его срока службы.
Таким образом, использование высококачественных материалов и современных технологий в производстве двухдискового сцепления ЯМЗ-238 обеспечивает его надежную работу и долговечность, что является важным фактором для эксплуатации автомобилей и другой техники, оснащенной данным сцеплением.
Сравнение с однодисковыми сцеплениями
Двухдисковые сцепления, такие как сцепление ЯМЗ-238, представляют собой более сложные механизмы по сравнению с однодисковыми сцеплениями, что позволяет им обеспечивать более высокую эффективность и надежность в работе. Основное отличие заключается в наличии двух дисков, которые обеспечивают большую площадь сцепления, что, в свою очередь, позволяет передавать более высокие крутящие моменты.
Однодисковые сцепления, как правило, имеют ограниченные возможности по передаче мощности, что может стать проблемой при работе с высокомощными двигателями. В отличие от них, двухдисковые сцепления способны справляться с большими нагрузками благодаря увеличенной площади контакта между дисками и маховиком. Это позволяет уменьшить давление на поверхность сцепления, что снижает риск перегрева и износа.
Кроме того, двухдисковые сцепления обеспечивают более плавное и равномерное включение и выключение, что особенно важно для тяжелой техники и автомобилей, работающих в сложных условиях. Это связано с тем, что два диска могут работать в синхронизации, что снижает вероятность пробуксовки и обеспечивает более стабильную работу трансмиссии.
С точки зрения конструкции, двухдисковые сцепления имеют более сложную систему пружин и механизмов, что может усложнять их обслуживание и ремонт. Однако, несмотря на это, их преимущества в плане надежности и долговечности делают их предпочтительными для использования в мощных автомобилях и специализированной технике.
Также стоит отметить, что двухдисковые сцепления могут быть более чувствительными к настройкам и регулировкам, что требует от механиков более высокой квалификации. Однако, при правильной эксплуатации и обслуживании, они способны значительно увеличить срок службы трансмиссии и улучшить характеристики автомобиля.
В заключение, можно сказать, что выбор между однодисковым и двухдисковым сцеплением зависит от конкретных условий эксплуатации и требований к автомобилю. Для высокомощных и тяжелых машин двухдисковые сцепления, такие как ЯМЗ-238, являются более оптимальным решением, обеспечивая надежность и эффективность работы в самых сложных условиях.
Рекомендации по эксплуатации и обслуживанию
Эксплуатация и обслуживание двухдискового сцепления ЯМЗ-238 требуют внимательного подхода и соблюдения ряда рекомендаций, чтобы обеспечить долговечность и надежность работы данного узла. Ниже представлены основные аспекты, на которые следует обратить внимание.
1. Регулярная проверка состояния сцепления: Необходимо периодически осматривать сцепление на наличие видимых повреждений, таких как трещины на дисках, износ фрикционных накладок и состояние пружин. При обнаружении дефектов следует незамедлительно проводить замену или ремонт.
2. Правильная регулировка: Регулировка сцепления должна проводиться в соответствии с рекомендациями производителя. Неправильная регулировка может привести к преждевременному износу дисков и другим неисправностям. Важно следить за зазором между дисками и нажимным механизмом, чтобы обеспечить оптимальную работу сцепления.
3. Использование качественных материалов: При замене фрикционных дисков и других компонентов сцепления рекомендуется использовать оригинальные запчасти или высококачественные аналоги. Это поможет избежать проблем с совместимостью и обеспечит надежную работу сцепления.
4. Обслуживание гидравлической системы: Если сцепление оборудовано гидравлическим приводом, необходимо следить за уровнем и состоянием рабочей жидкости. Регулярная замена жидкости и проверка герметичности системы помогут избежать утечек и обеспечить стабильную работу сцепления.
5. Избегание перегрева: Перегрев сцепления может привести к его быстрому износу. Для предотвращения этого следует избегать длительного пробуксовывания и резких стартов. Также стоит следить за температурным режимом работы двигателя, так как перегрев может негативно сказаться на работе сцепления.
6. Правильная эксплуатация: Важно соблюдать правила эксплуатации автомобиля, чтобы минимизировать нагрузку на сцепление. Необходимо избегать резких переключений передач и перегрузки автомобиля, что может привести к преждевременному износу сцепления.
7. Периодическое техническое обслуживание: Рекомендуется проводить плановое техническое обслуживание сцепления в соответствии с графиком, установленным производителем. Это включает в себя не только проверку состояния сцепления, но и диагностику других узлов трансмиссии.
Соблюдение этих рекомендаций позволит значительно продлить срок службы двухдискового сцепления ЯМЗ-238 и обеспечить его надежную работу в различных условиях эксплуатации.
