В данной статье мы представим полное руководство по монтажу двухдискового сцепления на двигателе ЯМЗ-236, что является важным этапом в процессе его обслуживания и ремонта. Правильная установка сцепления обеспечивает надежную работу трансмиссии, предотвращает преждевременный износ деталей и повышает общую эффективность работы автомобиля. Мы подробно рассмотрим ключевые моменты, такие как моменты затяжки, настройка зазоров и типичные ошибки, которые могут возникнуть при сборке, что поможет вам избежать распространенных проблем и выполнить работу качественно.
Подготовка рабочего места и дефектовка компонентов
Перед началом сборки убедитесь, что поверхности маховика, кожуха сцепления и картера двигателя очищены от старой смазки, продуктов износа и коррозии. Даже небольшие абразивные частицы на прилегающих плоскостях могут вызвать биение дисков и быстрое изнашивание фрикционных накладок. Особое внимание уделите состоянию мест установки направляющих штифтов и крепежных болтов.
Визуальный осмотр маховика должен подтвердить отсутствие глубоких задиров и трещин на его рабочей поверхности. Если на маховике есть термические трещины или выработка превышает допустимые значения, установка нового комплекта сцепления будет нецелесообразной, так как ресурс узла может исчерпаться практически сразу. При необходимости поверхность маховика можно проточить и отшлифовать до устранения дефектов.
⚠️ Важно: Перед установкой проверьте, что шлицы первичного вала коробки передач не имеют выработки и «ступенчатого» износа. Это можно сделать, покачивая ведомый диск на валу — люфт не должен ощущаться.
Для выполнения работ потребуется специальный набор инструментов, который включает динамометрический ключ, набор щупов и оправку для центровки. Отсутствие центрирующей оправки затруднит точное совмещение осей ведомых дисков и маховика, что может привести к проблемам с включением передач после сборки. Также рекомендуется подготовить чистую ветошь и высокотемпературную смазку для шлицевых соединений.
Проверка геометрии и состояния деталей
Каждый элемент системы должен быть проверен на соответствие геометрическим характеристикам перед началом сборки. Нажимной диск необходимо оценить на плоскостность рабочей поверхности, а кожух не должен иметь деформаций, которые могут повлиять на работу диафрагменной пружины или рычагов выключения. Промежуточный ведущий диск, важный компонент двухдисковой схемы, часто изнашивается в местах соприкосновения с выступами маховика.
Крайне важно проверить состояние выжимного подшипника и муфты выключения. Подшипник должен вращаться плавно, без посторонних звуков, заеданий и люфта в осевом направлении. Смазка внутри подшипника должна быть чистой, без признаков эмульгирования или металлической стружки. Наличие повреждений на сепараторе или дорожках качения недопустимо, так как это может привести к заклиниванию механизма при высоких оборотах.
| Компонент | Критерий проверки | Действие при несоответствии |
|---|---|---|
| Маховик | Биение рабочей поверхности | Проточка или замена |
| Нажимной диск | Износ поверхности > 0.3 мм | Замена диска в сборе |
| Пружинные пластины | Трещины или потеря упругости | Замена комплекта |
Интересные факты
Вот несколько интересных фактов о монтаже двухдискового сцепления ЯМЗ-236:
Конструкция и преимущества: Двухдисковое сцепление ЯМЗ-236 обеспечивает более равномерное распределение нагрузки на диски, что способствует увеличению их срока службы. Это также позволяет передавать больший крутящий момент, что особенно важно для мощных дизельных двигателей, таких как ЯМЗ-236.
Технология монтажа: Монтаж двухдискового сцепления требует высокой точности и аккуратности. Неправильная установка может привести к неравномерному износу дисков или даже к поломке сцепления. Поэтому важно следовать рекомендациям производителя и использовать специальные инструменты для выравнивания и центровки.
Совместимость с различными трансмиссиями: Двухдисковое сцепление ЯМЗ-236 может быть использовано в различных типах трансмиссий, что делает его универсальным решением для многих автомобилей и спецтехники. Это позволяет производителям адаптировать свои модели под разные условия эксплуатации, сохраняя при этом высокую производительность и надежность.
Последовательность сборки узла сцепления
Сборка начинается с установки промежуточного ведущего диска на маховик. Диск следует размещать буртиками к маховику, что гарантирует правильное расположение относительно выступов. Важно убедиться, что диск может свободно перемещаться в осевом направлении на направляющих штифтах или болтах, не заедая и не перекошиваясь. Заедание промежуточного диска часто приводит к неполному выключению сцепления.

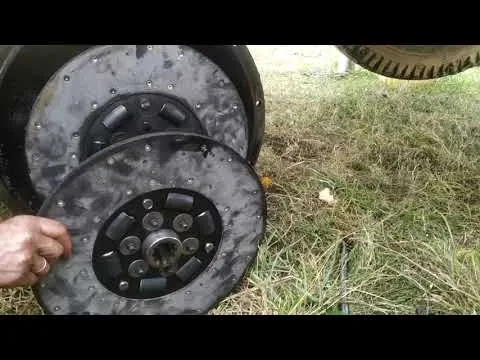

После этого устанавливается первый ведомый диск. Его необходимо монтировать длинной частью ступицы к маховику (к двигателю), если в спецификации производителя запасных частей не указано иное. Между маховиком и первым ведомым диском размещается центрирующая оправка, которая фиксирует положение диска относительно оси коленчатого вала. Этот этап крайне важен для обеспечения соосности всех компонентов.
Затем на первый ведомый диск устанавливается нажимной диск в сборе с кожухом. Болты, крепящие нажимной диск, следует затягивать равномерно, крест-накрест, в несколько этапов, чтобы избежать перекоса корзины. Финальная затяжка выполняется с моментом, указанным в технической документации, который обычно составляет от 20 до 30 Нм для болтов М10. Однако точные значения могут варьироваться в зависимости от модификации двигателя ЯМЗ-236.
Монтаж второго ведомого диска и окончательная сборка
После установки нажимного диска следует установить второй ведомый диск. Его ступица должна быть направлена к коробке передач, то есть от двигателя. Между первым и вторым ведомыми дисками, а также между вторым диском и нажимным диском необходимо разместить специальные промежуточные кольца или проставки, если они предусмотрены конструкцией. В классической схеме ЯМЗ-236 функцию разделителя часто выполняет сам нажимной диск при правильной регулировке.
В двухдисковой системе ЯМЗ-236 используется механизм автоматического или ручного отвода промежуточного диска. При сборке важно убедиться, что штифты-отводы (если они предусмотрены конструкцией) установлены правильно и не мешают движению дисков. Завершает процесс сборки установка коробки передач. При этом первичный вал КПП должен легко и без усилий войти в шлицы ступицы ведомого диска.
Если вал не входит, категорически запрещается подтягивать коробку с помощью болтов крепления. Это может привести к повреждению шлицев или поломке зубьев шестерен. В таком случае необходимо снять КПП и проверить правильность установки дисков и состояние центрирующей оправки. Только свободное вхождение вала гарантирует корректность сборки.
⚠️ Внимание: Никогда не используйте солидол или литол для смазки фрикционных накладок или рабочих поверхностей дисков. Попадание масла на фрикцион может вызвать проскальзывание и перегрев узла.
Регулировка зазоров и настройка отвода
Критическим этапом является настройка зазоров между нажимным диском и промежуточным ведущим диском. Для сцепления ЯМЗ-236 установлен стандарт зазора в 1,6 мм (с допуском +/- 0,4 мм). Этот зазор обеспечивает полное расхождение дисков при нажатой педали сцепления, предотвращая их перегрев.
Настройка выполняется с помощью трех регулировочных винтов, расположенных по периметру нажимного диска. Для этого необходимо отодвинуть нажимной диск от маховика на величину рабочего хода (с использованием специального съемника или рычагов) и зафиксировать его в этом положении. В образовавшийся промежуток между нажимным диском и промежуточным ведущим диском вставляется щуп толщиной 1,6 мм.
Поворачивая регулировочные винты, нужно добиться такого положения, чтобы щуп перемещался с легким усилием, но без заеданий. После настройки всех трех точек фиксаторы винтов (контргайки) должны быть надежно закернены или зафиксированы, чтобы избежать изменения настроек из-за вибрации двигателя. Неправильная настройка этого параметра является основной причиной «ведения» сцепления.
Проверка работы механизма выключения
После настройки зазоров необходимо проверить работу механизма выключения. Рычаги вилок выключения должны равномерно отжимать нажимной диск. Ход муфты выключения должен быть достаточным для полного разрыва связи между двигателем и трансмиссией. При работающем двигателе на холостом ходу переключение передач должно происходить бесшумно.
Если при нажатом сцеплении слышен шум, это указывает на то, что диски не полностью разъединены и продолжают соприкасаться. В таком случае следует повторно проверить зазор в 1,6 мм и состояние направляющих штифтов промежуточного диска. Также необходимо обратить внимание на свободный ход педали сцепления, который регулируется на тяге привода.
| Параметр | Номинальное значение | Допуск |
|---|---|---|
| Зазор между дисками | 1,6 мм | ± 0,4 мм |
| Свободный ход педали | 30-40 мм | ± 5 мм |
Типичные ошибки при монтаже и эксплуатации
Нарушение технологии установки может привести к быстрому выходу из строя нового комплекта сцепления всего через несколько тысяч километров. Анализ данных сервисов показывает, что существуют распространенные ошибки, допускаемые при выполнении этой работы. Избежание этих ошибок значительно увеличивает срок службы трансмиссии.
- Игнорирование центрирующей оправки — установка коробки передач без использования оправки, основанная на интуиции, может повредить шлицы первичного вала и ступицу диска, что приводит к рывкам во время движения.
- Неправильная ориентация ведомых дисков — если диски установлены с одинаковой стороной, это нарушает работу механизма отвода промежуточного диска, и сцепление начинает «вести» даже при корректной регулировке зазоров.
- Отсутствие смазки на шлицах — если шлицы первичного вала и ступицы диска не обработаны специальной тугоплавкой смазкой, это может привести к заеданию, в результате чего диск не возвращается в исходное положение, и сцепление не срабатывает полностью.
- Нарушение момента затяжки — неравномерная затяжка болтов корзины может вызвать биение нажимного диска, что приводит к вибрациям и ускоренному износу упорного подшипника коленвала.
Важно уделять особое внимание чистоте во время работы. Попадание грязи или абразивных частиц между трущимися поверхностями действует как наждачная бумага. Не рекомендуется использовать б/у болты для крепления маховика или корзины, если на них заметны следы вытяжки резьбы. Крепеж с классом прочности ниже 10.9 применять запрещено.
После сборки и первого запуска двигателя рекомендуется провести обкатку узла в щадящем режиме. В течение первых 500 километров следует избегать резких стартов, буксования и движения с максимальной нагрузкой на трансмиссию. Это позволит фрикционным накладкам адаптироваться к поверхности маховика и нажимного диска, обеспечивая равномерный коэффициент трения по всей площади.
⚠️ Внимание: Если после установки нового сцепления педаль стала «тяжелой», проверьте состояние вилки выключения и смазку втулки вала вилки. Часто проблема заключается в закисшей втулке, а не в самом диске.
Финальная проверка и ввод в эксплуатацию
Заключительным этапом работ является всесторонняя проверка системы на работающем двигателе. Важно убедиться в отсутствии вибраций на холостом ходу и в плавности старта с места. Автомобиль должен начинать движение сразу после отпускания педали в верхнем положении, без рывков и пробуксовки.
В первые дни эксплуатации рекомендуется периодически следить за температурой корпуса картера сцепления. Чрезмерный нагрев может указывать на пробуксовку дисков, что связано с недостаточным свободным ходом педали или попаданием масла на фрикционные поверхности. Раннее обнаружение таких аномалий помогает избежать дорогостоящего ремонта.
Качественная замена и настройка двухдискового сцепления ЯМЗ-236 гарантируют надежную передачу крутящего момента и комфортное управление грузовиком. Соблюдение всех технических норм и использование оригинальных запчастей являются залогом долговечности узла в сложных условиях эксплуатации.
Инструменты и оборудование для монтажа
Для успешного монтажа двухдискового сцепления ЯМЗ-236 необходимо использовать специализированные инструменты и оборудование, которые обеспечат точность и безопасность выполнения работ. В этом разделе мы рассмотрим основные инструменты, которые понадобятся для монтажа, а также их назначение и особенности использования.
1. Набор ключей и головок
Для работы с крепежными элементами сцепления потребуется набор гаечных ключей и головок различных размеров. Рекомендуется использовать как стандартные, так и торцевые ключи, чтобы обеспечить доступ к труднодоступным местам. Обратите внимание на качество инструмента, так как использование некачественных ключей может привести к повреждению крепежа.
2. Динамометрический ключ
Динамометрический ключ необходим для точной затяжки болтов и гаек, что особенно важно для обеспечения надежной работы сцепления. Правильная затяжка позволяет избежать ослабления соединений в процессе эксплуатации и предотвращает возможные поломки. Перед началом работы убедитесь, что ключ откалиброван и соответствует необходимым параметрам затяжки.
3. Приспособления для выравнивания дисков
Для монтажа двухдискового сцепления важно правильно выровнять диски. Для этого могут использоваться специальные приспособления, которые помогают установить диски в нужное положение. Это значительно упростит процесс монтажа и обеспечит правильную работу сцепления.
4. Подъемное оборудование
Монтаж сцепления требует значительных усилий, поэтому рекомендуется использовать подъемное оборудование, такое как домкраты или подъемники. Это позволит безопасно и удобно поднять и установить сцепление на место. Также стоит обратить внимание на наличие подставок для надежной фиксации подъемного оборудования.
5. Инструменты для демонтажа
Перед установкой нового сцепления необходимо демонтировать старое. Для этого понадобятся инструменты, такие как отвертки, молотки и специальные съемники. Использование правильных инструментов для демонтажа поможет избежать повреждений как сцепления, так и других компонентов трансмиссии.
6. Смазочные материалы
При монтаже сцепления важно использовать качественные смазочные материалы, которые обеспечат надежную работу механизмов. Рекомендуется применять смазки, рекомендованные производителем, так как они обеспечивают оптимальные условия для работы сцепления и продлевают срок его службы.
7. Защитные средства
Не забывайте о безопасности при выполнении монтажных работ. Используйте защитные очки, перчатки и другую защитную экипировку, чтобы минимизировать риск травм. Это особенно важно при работе с тяжелыми деталями и инструментами.
В заключение, правильный выбор инструментов и оборудования для монтажа двухдискового сцепления ЯМЗ-236 является залогом успешного выполнения работ. Убедитесь, что у вас есть все необходимые инструменты под рукой, и следуйте рекомендациям по их использованию для достижения наилучших результатов.
Технические характеристики и рекомендации
Двухдисковое сцепление ЯМЗ-236 представляет собой важный узел трансмиссии, обеспечивающий передачу крутящего момента от двигателя к коробке передач. Оно используется в различных автомобилях и грузовиках, работающих на дизельном топливе. Основные технические характеристики данного сцепления включают:
- Тип сцепления: двухдисковое, что позволяет увеличить площадь сцепления и, соответственно, передаваемую мощность.
- Максимальный крутящий момент: до 800 Нм, что делает его подходящим для мощных дизельных двигателей.
- Диаметр дисков: 280 мм, что обеспечивает оптимальное сцепление и долговечность.
- Материал фрикционных накладок: высококачественные композитные материалы, которые обеспечивают надежное сцепление и устойчивость к износу.
- Рабочая температура: от -40 до +50 градусов Цельсия, что позволяет использовать сцепление в различных климатических условиях.
При монтаже двухдискового сцепления ЯМЗ-236 важно учитывать несколько рекомендаций, чтобы обеспечить его надежную и долговечную работу:
- Подготовка поверхности: Перед установкой сцепления необходимо тщательно очистить рабочие поверхности маховика и корзины сцепления от загрязнений и ржавчины.
- Проверка состояния деталей: Перед монтажом рекомендуется проверить состояние всех компонентов сцепления, включая диски, пружины и подшипники. Изношенные детали следует заменить.
- Правильная установка: Установка дисков должна производиться с соблюдением правильной ориентации, чтобы избежать их перекоса. Необходимо использовать специальные направляющие для упрощения процесса монтажа.
- Крутящий момент крепления: При затяжке болтов крепления сцепления следует соблюдать рекомендованный производителем крутящий момент, чтобы избежать повреждения деталей.
- Проверка выжимного подшипника: Убедитесь, что выжимной подшипник работает без заеданий и имеет достаточный уровень смазки.
Соблюдение этих рекомендаций поможет избежать проблем в процессе эксплуатации сцепления и продлит его срок службы. Регулярный осмотр и техническое обслуживание также являются важными аспектами, способствующими надежной работе двухдискового сцепления ЯМЗ-236.
Обслуживание и уход за сцеплением
Обслуживание и уход за двухдисковым сцеплением ЯМЗ-236 являются важными аспектами, которые напрямую влияют на его работоспособность и долговечность. Правильный уход за сцеплением позволяет избежать преждевременного износа деталей и обеспечивает надежную работу трансмиссии. Рассмотрим основные моменты, на которые следует обратить внимание при обслуживании сцепления.
Регулярная проверка состояния сцепления: Важно периодически проверять состояние сцепления, чтобы выявить возможные проблемы на ранних стадиях. Это включает в себя осмотр дисков на наличие трещин, износа и других повреждений. Также следует обратить внимание на состояние пружин и других элементов, которые могут влиять на работу сцепления.
Замена сцепления: Если при проверке было выявлено, что диски сцепления изношены или повреждены, необходимо произвести их замену. Рекомендуется использовать оригинальные запчасти, так как они обеспечивают наилучшее соответствие и долговечность. При замене сцепления также стоит обратить внимание на состояние маховика и при необходимости произвести его шлифовку или замену.
Регулировка сцепления: Правильная регулировка сцепления является ключевым моментом для его эффективной работы. Регулировка должна проводиться в соответствии с рекомендациями производителя. Неправильная регулировка может привести к пробуксовке сцепления или, наоборот, к его заеданию, что негативно скажется на работе трансмиссии.
Проверка уровня и состояния масла: Уровень и качество масла в трансмиссии также играют важную роль в работе сцепления. Необходимо регулярно проверять уровень масла и при необходимости доливать или заменять его. Загрязненное или старое масло может привести к ухудшению работы сцепления и увеличению износа деталей.
Устранение посторонних шумов: Если во время работы сцепления возникают посторонние шумы, это может указывать на наличие проблем. Необходимо провести диагностику и выявить источник шума. Это может быть связано как с самим сцеплением, так и с другими элементами трансмиссии.
Соблюдение рекомендаций по эксплуатации: Для продления срока службы сцепления важно соблюдать рекомендации по эксплуатации, указанные в руководстве пользователя. Это включает в себя правильное использование сцепления, избегание резкого старта и перегрузки автомобиля.
В заключение, регулярное обслуживание и правильный уход за двухдисковым сцеплением ЯМЗ-236 помогут обеспечить его надежную работу и продлить срок службы. Следуя вышеуказанным рекомендациям, можно избежать многих проблем и сохранить сцепление в хорошем состоянии на протяжении длительного времени.
Периодичность проверки и замены компонентов
Монтаж двухдискового сцепления ЯМЗ-236 требует особого внимания к периодичности проверки и замены его компонентов. Правильное обслуживание сцепления не только продлевает срок его службы, но и обеспечивает надежную работу всего трансмиссионного узла.
Рекомендуется проводить визуальный осмотр сцепления каждые 10 000 километров пробега. В ходе этого осмотра следует обратить внимание на наличие утечек масла, состояние уплотнительных колец и целостность корпуса сцепления. Также важно проверить, нет ли механических повреждений на дисках сцепления и других компонентах.
Замена фрикционных дисков сцепления должна производиться в зависимости от степени их износа, но не реже чем каждые 50 000 километров пробега. При этом необходимо учитывать, что на износ дисков могут влиять условия эксплуатации автомобиля, такие как частые перегрузки, резкие старты и остановки, а также работа в сложных дорожных условиях.
Кроме того, рекомендуется проверять натяжение пружин сцепления каждые 20 000 километров. Пружины, которые не обеспечивают необходимое давление на диски, могут привести к пробуксовке сцепления и, как следствие, к его преждевременному выходу из строя. Если натяжение пружин не соответствует норме, их следует заменить.
Также стоит обратить внимание на состояние подшипников и других механических компонентов сцепления. Их проверка должна проводиться одновременно с осмотром сцепления. В случае выявления износа или повреждений, подшипники необходимо заменить, чтобы избежать серьезных поломок в будущем.
Важно помнить, что при замене компонентов сцепления следует использовать только оригинальные запчасти или качественные аналоги, так как это напрямую влияет на надежность и долговечность работы сцепления.
В заключение, регулярная проверка и замена компонентов двухдискового сцепления ЯМЗ-236 являются залогом его эффективной работы и долговечности. Соблюдение рекомендованных интервалов обслуживания поможет избежать дорогостоящих ремонтов и обеспечит безопасность на дороге.
