В данной статье мы подробно рассмотрим процесс замены дисков сцепления на автомобилях КамАЗ, который является важной процедурой для обеспечения надежной работы трансмиссии. Правильная установка дисков сцепления не только продлевает срок службы автомобиля, но и предотвращает возможные поломки, связанные с неправильной эксплуатацией. Мы предоставим пошаговую инструкцию, включая моменты затяжки, схему сборки, а также советы по устранению распространенных ошибок и регулировке привода, что поможет вам выполнить эту задачу качественно и эффективно.
Подготовка к демонтажу и диагностический осмотр
Перед заменой важно создать безопасные условия для работы, так как демонтаж трансмиссии включает множество операций с тяжелыми компонентами.
Автомобиль следует разместить на ровной поверхности. Затем поднимите кузов, если это самосвал, или обеспечьте доступ снизу через смотровую яму.
Первоначальная задача — снять трансмиссию. Для этого необходимо отключить аккумуляторные батареи и демонтировать карданный вал.
Оценка состояния маховика и корзины
После демонтажа коробки передач открывается доступ к сцеплению, которое на автомобилях КамАЗ выполнено в виде двухдисковой конструкции с промежуточным ведущим диском.
Визуальный осмотр позволяет определить степень износа накладок и состояние рабочих поверхностей маховика и нажимного диска.
Если на фрикционных поверхностях есть глубокие борозды или признаки термического перегрева (так называемые «синяки»), необходимо проточить или заменить эти детали.
Также важно оценить состояние диафрагменной пружины корзины: лепестки не должны иметь трещин, а их высота должна быть равномерной по всему кругу.
| Параметр | Значение/Технология | Допуски |
|---|---|---|
| Диаметр диска сцепления | 430 мм | ±0,5 мм |
| Толщина диска сцепления | 6-8 мм | ±0,2 мм |
| Угол наклона пружины | 30° | ±2° |
| Зазор между дисками | 0,5-1,5 мм | ±0,1 мм |
| Момент затяжки болтов | 100-120 Нм | ±10 Нм |
| Материал диска | Композитный/металлический | - |
| Температура эксплуатации | -40°C до +50°C | - |
Интересные факты
Вот несколько интересных фактов о технологии установки дисков сцепления на КамАЗ:
Технология балансировки: При установке дисков сцепления на КамАЗ важно учитывать балансировку. Неправильная установка может привести к вибрациям и преждевременному износу как сцепления, так и других компонентов трансмиссии. Для достижения оптимального результата часто используются специальные инструменты и устройства для проверки и корректировки баланса.
Допуски и стандарты: При установке дисков сцепления необходимо строго соблюдать допуски, указанные в технической документации. Например, зазоры между дисками и маховиком, а также между дисками сцепления должны соответствовать установленным стандартам, чтобы обеспечить надежное сцепление и избежать пробуксовки.
Материалы и технологии: Современные диски сцепления для КамАЗ могут быть изготовлены из различных материалов, включая композитные и керамические. Эти материалы обеспечивают высокую прочность и устойчивость к высоким температурам, что значительно увеличивает срок службы сцепления и улучшает его характеристики. Технологии производства также постоянно совершенствуются, что позволяет достигать лучших результатов в работе сцепления.
Инструментальное обеспечение и меры безопасности
Для работы вам понадобятся стандартные гаечные ключи, динамометрический ключ с высоким пределом измерения и специальные оправки для центровки дисков.
Без центрующих оправок невозможно правильно установить диски относительно первичного вала коробки передач, что может вызвать проблемы при сборке узла.
Также подготовьте чистую ветошь и обезжириватель для обработки поверхностей перед началом сборки.
⚠️ Важно: Перед демонтажем коробки передач обязательно зафиксируйте автомобиль противооткатными упорами и убедитесь в надежности домкратов или подъемного устройства.
Технология сборки механизма сцепления
Установка сцепления на КамАЗ имеет уникальные конструктивные особенности, связанные с двумя ведомыми дисками и одним промежуточным ведущим диском.
Важно правильно расположить ступицы ведомых дисков относительно маховика и нажимного диска.
Сборка может проводиться как непосредственно на маховике, установленном на двигателе, так и на сборочном стенде, если используется комплект в сборе.
Последовательность установки элементов

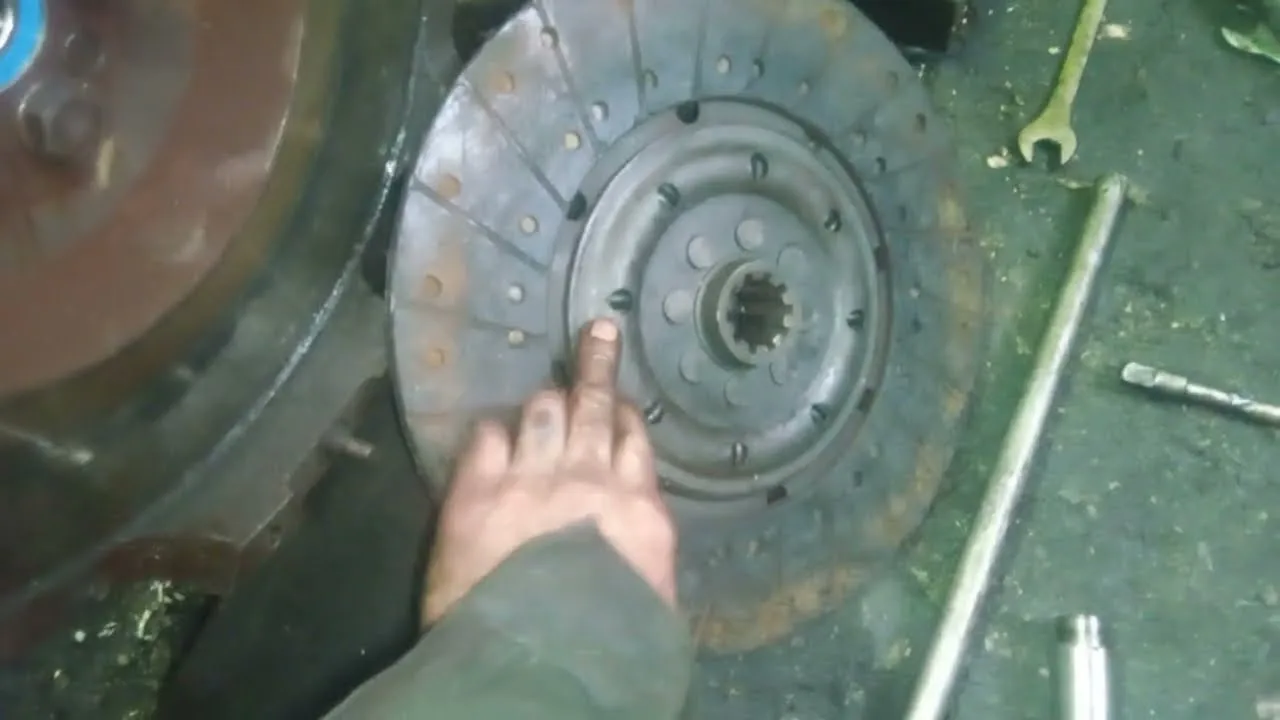

На первом этапе на шпильки маховика устанавливается средний ведущий диск (промежуточный), который свободно перемещается вдоль шпилек.
Затем устанавливается первый ведомый диск, после него нажимной диск (корзина), и в конце — второй ведомый диск, который прижимается к маховику.

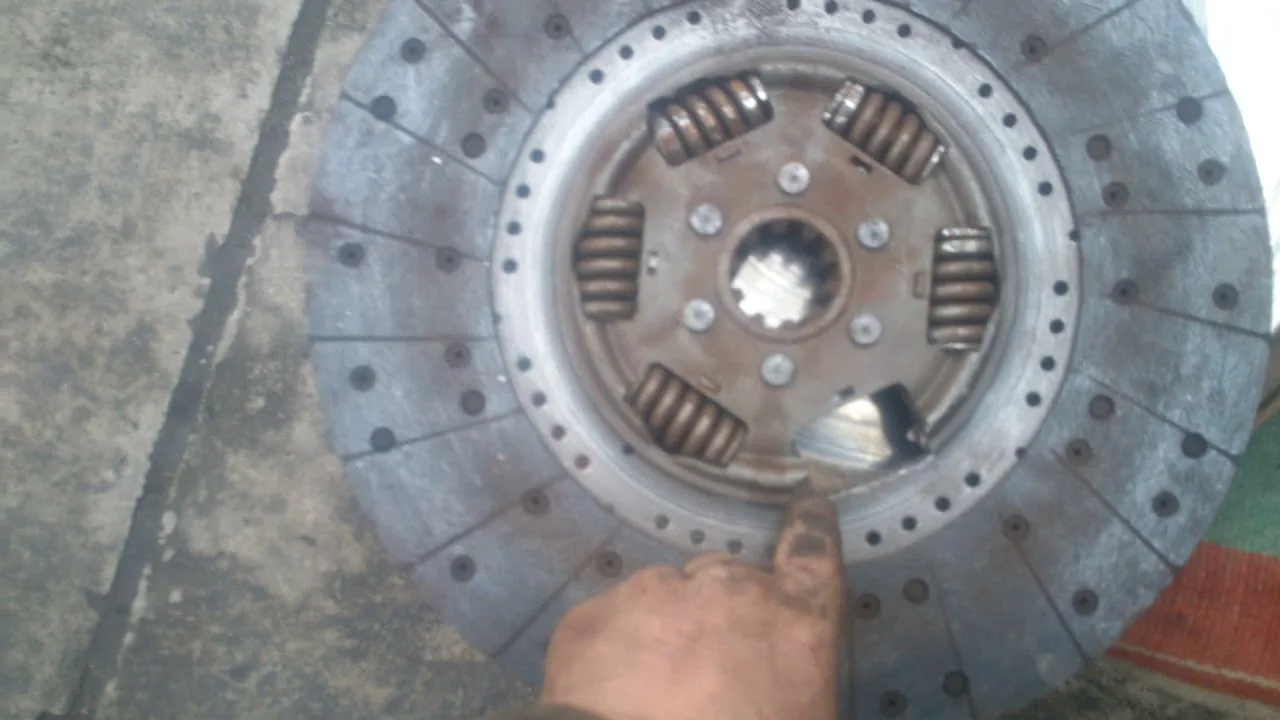

Важно следить за правильным направлением установки: длинные концы ступиц ведомых дисков должны быть направлены к маховику. В некоторых модификациях это может отличаться, поэтому необходимо внимательно изучить маркировку.
Для закрепления положения дисков во время сборки используются три установочные шпильки или специальные технологические оправки, которые проходят через отверстия в кожухе и дисках.
Моменты затяжки и фиксация
Крепление нажимного диска к маховику осуществляется с помощью болтов, которые необходимо затягивать с точно установленным усилием, используя динамометрический ключ.
Затяжку следует выполнять по диагонали, постепенно увеличивая усилие, чтобы избежать перекоса нажимного диска и повреждения диафрагменной пружины.
После установки всех компонентов важно проверить, насколько свободно перемещается промежуточный диск по шпилькам и нет ли заеданий.
| Параметр | Значение для КамАЗ-5320/5511 | Значение для КамАЗ-65115/6520 |
|---|---|---|
| Диаметр диска (мм) | 340 | 340 |
| Момент затяжки болтов (Нм) | 30-40 | 40-50 |
| Количество ведомых дисков | 2 | 2 |
Регулировка привода и рычажной системы
После монтажа трансмиссии и её соединения с картером сцепления необходимо настроить механический привод.
Корректная регулировка обеспечивает полное отключение сцепления при нажатии на педаль и предотвращает проскальзывание в процессе работы.
Регулировка проходит в несколько шагов: от проверки свободного хода педали до настройки положения рычагов выключения.
Настройка свободного хода педали
Свободный ход педали сцепления должен составлять 30-40 мм, что соответствует перемещению толкателя главного цилиндра на 5-7 мм.
Регулировка осуществляется изменением длины тяги, соединяющей педаль с главным цилиндром, путем вращения регулировочного винта.
Недостаточный свободный ход может привести к заеданию выжимного подшипника и ускоренному износу накладок. Избыточный свободный ход, в свою очередь, может вызвать неполное выключение сцепления.
На практике настройку начинают с проверки зазора между торцом гильзы выжимного подшипника и упорным кольцом рычагов. Он должен составлять 3,5-4,0 мм.
Регулировка положения рычагов выключения
Рычаги на нажимном диске должны одновременно соприкасаться с выжимным подшипником, что обеспечивает равномерное распределение нагрузки на диск.
Если один из рычагов работает с задержкой, сцепление будет «вести», и переключение передач станет затруднительным, сопровождаясь хрустом.
Регулировка производится поворотом регулировочных гаек на рычагах, после чего их необходимо зафиксировать контргайками.
В системах с пневмогидравлическим усилителем (ПГУ) также следует проверить работу пневматического следящего устройства.
При нажатии на педаль воздух должен поступать в пневмоцилиндр, создавая дополнительное усилие для перемещения штока.
⚠️ Важно: Не рекомендуется использовать автомобиль с неисправным ПГУ, так как усилие на педали может превысить физические возможности водителя, что может привести к аварийной ситуации.
Типичные ошибки при монтаже и эксплуатации
Нарушение технологии установки или игнорирование рекомендаций производителя часто приводит к быстрому выходу из строя нового комплекта сцепления.
Анализ статистики сервисных центров позволяет выделить несколько распространенных ошибок, совершаемых при проведении работ.
- Игнорирование обезжиривания поверхностей — наличие масла или смазки на фрикционных накладках вызывает их проскальзывание и перегрев, что требует замены дисков.
- Неправильная установка дисков — монтаж ведомых дисков «наизнанку» (короткая сторона ступицы к маховику) приводит к упору ступицы в маховик и невозможности смыкания дисков, что вызывает пробуксовку.
- Отсутствие центровки при сборке — установка коробки передач без использования оправки повреждает шлицы первичного вала и торцы зубьев дисков, что делает невозможным переключение передач.
- Перетяжка болтов крепления корзины — превышение момента затяжки приводит к деформации кожуха и нарушению работы диафрагменной пружины, что вызывает рывки при трогании.
Обкатка и контроль работы узла
После установки и настройки необходимо время для обкатки, в ходе которой трущиеся элементы притираются.
В первые 200-300 километров пробега следует избегать резких ускорений, максимальных нагрузок и длительного удержания автомобиля на склоне с помощью сцепления.
Рекомендуется периодически контролировать температуру картера сцепления — чрезмерный нагрев может свидетельствовать о неполном выключении или пробуксовке.
Контрольные замеры после обкатки
По завершении обкатки необходимо снова проверить свободный ход педали и зазор в механизме сцепления.
Во время приработки фрикционные накладки могут уплотняться, что изменяет их геометрические характеристики и требует корректировки.
Также следует убедиться в отсутствии посторонних звуков и вибраций при работе двигателя на холостом ходу как с выжатым, так и с отпущенным сцеплением.
| Симптом | Возможная причина | Способ устранения |
|---|---|---|
| Сцепление «ведет» | Неправильная настройка рычагов | Регулировка высоты рычагов |
| Сцепление «буксует» | Недостаток свободного хода | Настройка тяги педали |
| Рывки при старте | Замасливание дисков | Замена дисков, поиск утечек |
Соблюдение регламента технического обслуживания и своевременная замена изношенных деталей трансмиссии обеспечивают надежную эксплуатацию автомобиля КамАЗ.
Правильно установленное и отрегулированное сцепление способствует плавности движения, экономии топлива и безопасности на дороге.
Регулярный визуальный осмотр и проверка работы привода помогают выявлять неисправности на ранних стадиях, что позволяет избежать дорогостоящего ремонта.
Выбор и проверка комплектующих
При установке дисков сцепления на автомобили КамАЗ важным этапом является правильный выбор и проверка комплектующих. Это не только влияет на качество работы сцепления, но и на общую надежность и долговечность трансмиссии.
Первым шагом в этом процессе является выбор дисков сцепления. На рынке представлено множество производителей, и важно выбирать детали, соответствующие оригинальным спецификациям. Рекомендуется использовать запчасти, сертифицированные для автомобилей КамАЗ, так как они проходят строгий контроль качества и соответствуют необходимым стандартам.
При выборе дисков сцепления необходимо учитывать следующие параметры:
- Диаметр диска: Он должен соответствовать требованиям конкретной модели КамАЗ. Неправильный диаметр может привести к неэффективной работе сцепления и преждевременному износу.
- Материал фрикционных накладок: Фрикционные накладки могут быть выполнены из различных материалов, таких как органические, металлические или керамические. Каждый из этих материалов имеет свои преимущества и недостатки, и выбор зависит от условий эксплуатации автомобиля.
- Толщина диска: Толщина фрикционного слоя также критически важна. Измерения должны проводиться с помощью штангенциркуля, и если толщина меньше минимально допустимой, диск подлежит замене.
После выбора комплектующих необходимо провести их проверку. Это включает в себя визуальный осмотр и измерение ключевых параметров:
- Визуальный осмотр: Проверьте наличие трещин, сколов и других повреждений на поверхности диска. Любые дефекты могут негативно сказаться на работе сцепления.
- Измерение плоскостности: Используйте специальный инструмент для проверки плоскостности диска. Неплоские диски могут вызвать вибрацию и неравномерный износ.
- Проверка зазоров: Зазоры между дисками и другими компонентами сцепления должны соответствовать установленным нормам. Для этого используются специальные щупы.
Также стоит обратить внимание на состояние пружин и других элементов, которые могут влиять на работу сцепления. Если пружины изношены или повреждены, это может привести к недостаточному прижиму дисков и, как следствие, к пробуксовке.
В заключение, правильный выбор и проверка комплектующих для установки дисков сцепления на КамАЗ — это залог надежной и эффективной работы трансмиссии. Необходимо уделять внимание каждому этапу, чтобы избежать дорогостоящих ремонтов и обеспечить долгий срок службы автомобиля.
Совместимость дисков сцепления с моделью КамАЗ
При установке дисков сцепления на автомобили КамАЗ необходимо учитывать их совместимость с конкретной моделью. Каждый тип сцепления имеет свои технические характеристики, которые могут варьироваться в зависимости от года выпуска и модификации автомобиля. Важно помнить, что использование неподходящих дисков может привести к снижению эффективности работы трансмиссии и преждевременному износу компонентов.
Для определения совместимости дисков сцепления с моделью КамАЗ следует учитывать несколько ключевых факторов:
- Размеры дисков: Диски сцепления различаются по диаметру и толщине. Необходимо точно знать размеры оригинальных дисков, чтобы выбрать подходящие заменители. Например, для моделей КамАЗ 5320 и 5410 используются диски диаметром 430 мм, в то время как для более современных моделей могут применяться диски других размеров.
- Тип сцепления: На автомобилях КамАЗ могут устанавливаться как механические, так и пневматические сцепления. Важно выбирать диски, соответствующие типу сцепления, установленного на вашем автомобиле. Например, для пневматических систем могут потребоваться диски с определенными характеристиками, обеспечивающими надежное сцепление при высоких нагрузках.
- Материалы: Диски сцепления могут быть изготовлены из различных материалов, таких как фрикционные композиты, керамика или металл. Выбор материала влияет на долговечность и эффективность работы сцепления. Для тяжелых условий эксплуатации рекомендуется использовать диски с повышенной износостойкостью.
- Производитель: Рекомендуется использовать оригинальные запчасти или качественные аналоги от проверенных производителей. Это гарантирует соответствие всех параметров и надежность работы сцепления. При выборе дисков стоит обратить внимание на отзывы и репутацию производителя.
Кроме того, перед установкой новых дисков сцепления необходимо провести диагностику существующих компонентов системы. Это включает проверку состояния маховика, выжимного подшипника и других элементов, которые могут повлиять на работу сцепления. Если какие-либо из этих компонентов повреждены или изношены, их следует заменить одновременно с дисками сцепления.
Также стоит отметить, что при установке дисков сцепления важно соблюдать все технологические допуски и рекомендации производителя. Это касается как момента затяжки крепежных элементов, так и последовательности сборки. Неправильная установка может привести к неравномерному износу дисков и снижению их эффективности.
В заключение, правильный выбор и установка дисков сцепления на автомобили КамАЗ — это залог надежной работы трансмиссии и долговечности всего автомобиля. Уделив внимание совместимости и соблюдению всех технологических требований, можно избежать многих проблем в будущем.
Качество и сертификация запасных частей
При установке дисков сцепления на автомобили КамАЗ особое внимание следует уделить качеству и сертификации запасных частей. Это связано с тем, что сцепление является одним из ключевых элементов трансмиссии, от которого зависит не только эффективность работы двигателя, но и безопасность движения.
Для обеспечения надежности и долговечности работы сцепления необходимо использовать только сертифицированные запасные части, соответствующие стандартам качества. На рынке существует множество производителей, предлагающих как оригинальные, так и неоригинальные диски сцепления. Оригинальные запчасти, как правило, имеют высокие показатели прочности и износостойкости, так как они разрабатываются с учетом специфики работы автомобилей КамАЗ и проходят строгий контроль качества на всех этапах производства.
Неоригинальные запчасти могут быть более доступными по цене, однако их качество может варьироваться. При выборе таких комплектующих важно обращать внимание на наличие сертификатов соответствия, а также на отзывы других пользователей. Некачественные диски сцепления могут привести к преждевременному износу, снижению эффективности работы трансмиссии и увеличению риска аварийных ситуаций.
Сертификация запасных частей включает в себя проверку их соответствия установленным стандартам, таким как ГОСТ или ISO. Это гарантирует, что продукция прошла необходимые испытания и соответствует заявленным характеристикам. При покупке дисков сцепления рекомендуется запрашивать у продавца документы, подтверждающие качество и происхождение товара.
Кроме того, важно учитывать, что установка дисков сцепления должна производиться с соблюдением всех технологических требований. Неправильная установка может привести к деформации дисков, что в свою очередь негативно скажется на их работе и сроке службы. Поэтому рекомендуется доверять установку профессионалам, которые имеют опыт работы с автомобилями КамАЗ и знают все нюансы процесса.
В заключение, качество и сертификация запасных частей играют ключевую роль в обеспечении надежной работы сцепления на автомобилях КамАЗ. Использование сертифицированных дисков сцепления и соблюдение всех технологических требований при их установке помогут избежать многих проблем и продлить срок службы автомобиля.
Техническое обслуживание и профилактика
Техническое обслуживание дисков сцепления КамАЗ является важной частью общего ухода за трансмиссией автомобиля. Правильное обслуживание и профилактика позволяют избежать серьезных поломок и продлить срок службы сцепления. Основные аспекты, на которые следует обратить внимание, включают регулярную проверку состояния дисков, их очистку, а также соблюдение установленных допусков и технологий при установке.
Первым шагом в техническом обслуживании является визуальный осмотр дисков сцепления. Необходимо проверить наличие трещин, износа и других повреждений. Если на поверхности дисков имеются глубокие царапины или выработки, это может свидетельствовать о необходимости их замены. Также стоит обратить внимание на наличие загрязнений, таких как масло или грязь, которые могут ухудшить сцепление.
Очистка дисков сцепления должна проводиться с использованием специальных средств, предназначенных для удаления загрязнений. Важно избегать использования абразивных материалов, которые могут повредить поверхность дисков. Рекомендуется использовать мягкие тряпки и специальные чистящие жидкости, которые не содержат агрессивных химических веществ.
При установке новых дисков сцепления необходимо строго соблюдать технологические допуски. Это включает в себя правильный выбор дисков в зависимости от модели автомобиля и условий эксплуатации. Важно также следить за тем, чтобы новые диски соответствовали оригинальным спецификациям, указанным производителем. Неправильный выбор может привести к снижению эффективности сцепления и преждевременному износу.
Перед установкой дисков сцепления необходимо проверить состояние других компонентов сцепления, таких как корзина и выжимной подшипник. Если они изношены или повреждены, их также следует заменить. Установка новых дисков на изношенные компоненты может привести к неравномерному износу и снижению производительности.
При монтаже дисков сцепления важно соблюдать порядок и момент затяжки крепежных элементов. Неправильная затяжка может привести к деформации дисков и ухудшению их работы. Рекомендуется использовать динамометрический ключ для точного соблюдения установленных значений момента затяжки.
Регулярное техническое обслуживание и профилактика дисков сцепления КамАЗ не только продлевают срок их службы, но и обеспечивают надежную работу трансмиссии в целом. Следуя рекомендациям по уходу и установке, можно значительно снизить риск возникновения неисправностей и обеспечить безопасность эксплуатации автомобиля.
Регулярные проверки и замена изношенных деталей
Регулярные проверки и замена изношенных деталей сцепления являются важными аспектами обслуживания автомобилей КамАЗ. Сцепление – это ключевой элемент трансмиссии, который обеспечивает передачу крутящего момента от двигателя к коробке передач. Износ деталей сцепления может привести к снижению эффективности работы автомобиля, увеличению расхода топлива и даже к поломкам.
Первым шагом в процессе проверки сцепления является визуальный осмотр. Необходимо обратить внимание на состояние дисков сцепления, пружин и других компонентов. При наличии трещин, деформаций или значительного износа дисков, их следует заменить. Важно также проверить состояние выжимного подшипника и механизма привода сцепления, так как их неисправности могут негативно сказаться на работе всего узла.
Для определения степени износа дисков сцепления можно использовать специальные измерительные инструменты, такие как штангенциркуль. Допустимые размеры и параметры можно найти в технической документации на конкретную модель КамАЗ. Обычно, минимальная толщина фрикционных дисков не должна быть ниже 8-9 мм. Если толщина меньше, это сигнализирует о необходимости замены.
При замене дисков сцепления важно соблюдать технологические допуски. Необходимо использовать только оригинальные запчасти или качественные аналоги, так как это гарантирует надежность и долговечность работы сцепления. При установке новых дисков следует обратить внимание на правильную ориентацию фрикционных и металлических дисков, чтобы избежать их преждевременного износа.
Также стоит учитывать, что замена дисков сцепления должна проводиться в комплекте с другими элементами, такими как выжимной подшипник и пружины. Это связано с тем, что износ одного элемента может привести к ускоренному износу других, что в конечном итоге повлияет на общую производительность сцепления.
Регулярные проверки и замена изношенных деталей сцепления не только продлевают срок службы автомобиля, но и обеспечивают безопасность на дороге. Поэтому рекомендуется проводить такие проверки не реже одного раза в 10-15 тысяч километров пробега, а также перед длительными поездками или в условиях повышенных нагрузок.
Рекомендации по уходу за сцеплением
Уход за сцеплением является важным аспектом эксплуатации автомобилей КамАЗ, так как от состояния этой системы зависит не только комфорт, но и безопасность вождения. Правильный уход поможет продлить срок службы сцепления и избежать дорогостоящих ремонтов.
Первое, на что стоит обратить внимание, это регулярная проверка уровня и состояния рабочей жидкости в системе сцепления. Используйте только рекомендованные производителем жидкости, так как они обеспечивают оптимальную работу гидравлической системы. При обнаружении утечек жидкости необходимо немедленно устранить проблему, так как это может привести к ухудшению работы сцепления и его преждевременному износу.
Также важно следить за состоянием дисков сцепления. При каждом техническом обслуживании рекомендуется проверять толщину фрикционных накладок. Если толщина накладок меньше допустимого значения, необходимо произвести замену дисков. Износ дисков может привести к пробуксовке сцепления, что негативно скажется на работе трансмиссии и двигателя.
Не менее важным является контроль за регулировкой сцепления. Неправильная регулировка может привести к тому, что сцепление будет работать с перегрузкой, что ускоряет его износ. Регулировка должна производиться в соответствии с рекомендациями производителя, а также с учетом условий эксплуатации автомобиля.
При эксплуатации автомобиля в тяжелых условиях, таких как частые поездки по бездорожью или в условиях высоких нагрузок, стоит уделять особое внимание состоянию сцепления. В таких случаях рекомендуется проводить более частые проверки и обслуживание системы сцепления.
Кроме того, стоит избегать резкого старта и перегрева сцепления. Резкое нажатие на педаль акселератора может привести к пробуксовке, что негативно сказывается на состоянии дисков. Перегрев сцепления может произойти при длительной эксплуатации в условиях высокой нагрузки, поэтому важно следить за температурным режимом работы автомобиля.
Наконец, стоит помнить о необходимости периодической замены сцепления в соответствии с регламентом технического обслуживания. Даже при бережной эксплуатации сцепление со временем изнашивается, и его замена является неизбежной. Следуя этим рекомендациям, можно значительно продлить срок службы сцепления и обеспечить надежную работу автомобиля КамАЗ.
