Энергач, или энергоаккумулятор, является ключевым элементом тормозной системы грузовиков КАМАЗ, обеспечивая надежное и эффективное торможение в различных условиях эксплуатации. В данной статье мы подробно рассмотрим устройство и принцип работы энергача, а также типичные неисправности, с которыми могут столкнуться владельцы и механики. Знание этих аспектов поможет не только в диагностике и ремонте тормозной системы, но и в повышении безопасности на дороге, что особенно важно для тяжелых грузовых автомобилей.
Конструкция и принцип действия энергоаккумулятора
Энергоаккумулятор, или «энергач», — это сложный пневматический механизм, который выполняет функции рабочего и стояночного тормоза. Внутри металлического корпуса находятся две независимые камеры, разделенные подвижной перегородкой. Верхняя часть, называемая рабочей камерой, отвечает за торможение при нажатии на педаль во время движения.
Нижняя секция, известная как пружинный энергоаккумулятор, предназначена для аварийного и стояночного тормоза. В этой камере расположена мощная пружина, которая сжимается только при достаточном давлении воздуха в системе. При сбросе давления пружина разжимается и механически воздействует на шток, прижимая тормозные колодки к тормозному барабану.
Шток, выходящий из корпуса, соединен с разжимным кулаком тормозного механизма колеса через регулировочный рычаг. Ход штока — важный параметр, который необходимо регулярно контролировать. Избыточный ход может указывать на износ фрикционных накладок или неправильную регулировку, что негативно сказывается на эффективности торможения.
Рабочая и стояночная секции
Разделение функций в одном корпусе экономит пространство на раме и упрощает установку. Рабочая секция управляется давлением из тормозной системы, передавая усилие в соответствии с нажатием педали водителем. Пружинная секция активируется отдельным краном управления, который обычно находится в кабине и обозначен желтым цветом.
Важно отметить, что пружинный энергоаккумулятор срабатывает автоматически при резком снижении давления в пневматической системе. Это обеспечивает безопасность в ситуациях разгерметизации магистралей или остановки двигателя. Механизм гарантирует, что автомобиль останется на месте даже на крутом склоне без вмешательства водителя.
| Параметр | Описание | Возможные неисправности |
|---|---|---|
| Устройство | Энергетическая система КАМАЗ включает генератор, стартер и аккумулятор. | Неправильная работа генератора |
| Принцип работы | Генератор вырабатывает электричество, стартер запускает двигатель. | Неисправность стартера |
| Обслуживание | Регулярная проверка зарядки аккумулятора и состояния проводки. | Разряженный аккумулятор или коррозия клемм |
Интересные факты
Вот несколько интересных фактов о системе "Энергач" на автомобилях КАМАЗ:
Принцип работы: Энергач — это устройство, которое служит для преобразования механической энергии в электрическую. В системе КАМАЗ оно используется для обеспечения электроэнергией различных систем автомобиля, таких как освещение, системы управления и другие электрические компоненты. Энергач работает на основе принципа электромагнитной индукции, где вращение ротора создает электрический ток в обмотках статора.
Устойчивость к нагрузкам: Одной из ключевых особенностей Энергача является его способность работать в условиях повышенных нагрузок и вибраций, что особенно важно для грузовых автомобилей, таких как КАМАЗ. Это достигается за счет прочной конструкции и использования высококачественных материалов, что обеспечивает долговечность и надежность устройства.
Распространенные неисправности: Среди наиболее распространенных неисправностей Энергача можно выделить износ щеток, повреждение обмоток и проблемы с подшипниками. Эти неисправности могут привести к снижению производительности генератора и, как следствие, к недостатку электроэнергии для работы систем автомобиля. Регулярное техническое обслуживание и диагностика помогают предотвратить такие проблемы и продлить срок службы устройства.
Материалы и герметичность
Корпус устройства изготовлен из высокопрочной стали, способной выдерживать значительные механические нагрузки и вибрации. Эластичные мембраны, разделяющие камеры, сделаны из специальной резины, устойчивой к температурным колебаниям и воздействию масла, которое может попадать в систему из компрессора. Утрата герметичности мембраны — одна из наиболее распространенных причин поломок.
Штоковая группа проходит антикоррозийную обработку, однако повреждение защитного чехла может привести к быстрому образованию ржавчины на штоке и заклиниванию механизма. Сохранение целостности резинок критически важно для надежной работы всего узла.
Типичные неисправности и методы диагностики
Эксплуатация грузовиков в сложных условиях часто приводит к сбоям в работе пневматической системы. Ранняя диагностика признаков неисправности «энергача» помогает избежать серьезных поломок. Процесс диагностики начинается с визуального осмотра и прослушивания работы компонентов при работающем двигателе.
Одним из первых признаков проблем является увеличение времени, необходимого для заполнения системы воздухом, или невозможность достичь необходимого давления. Если при выключенном двигателе давление падает быстрее, чем должно, стоит проверить герметичность соединений и камер энергоаккумулятора.
Также важно обратить внимание на работу штока. Если он не выдвигается полностью или движется с рывками, это может указывать на механические повреждения внутренних частей или загрязнение. Появление маслянистых выделений из технологических отверстий свидетельствует о возможном повреждении уплотнительных элементов.
Утечки воздуха и повреждение мембран
Наиболее распространенной проблемой является утрата герметичности резинок мембран. При повреждении мембраны рабочей камеры воздух начинает выходить в атмосферу или перемещаться в пружинную камеру, что снижает эффективность торможения. Утечка из пружинной секции часто сопровождается характерным свистящим звуком.
Для диагностики необходимо заглушить двигатель, сбросить давление и снова его запустить, внимательно следя за показаниями манометров. Если при активации стояночного тормоза слышен постоянный выход воздуха, вероятнее всего, мембрана повреждена. В некоторых случаях воздух может выходить через клапан аварийного растормаживания.

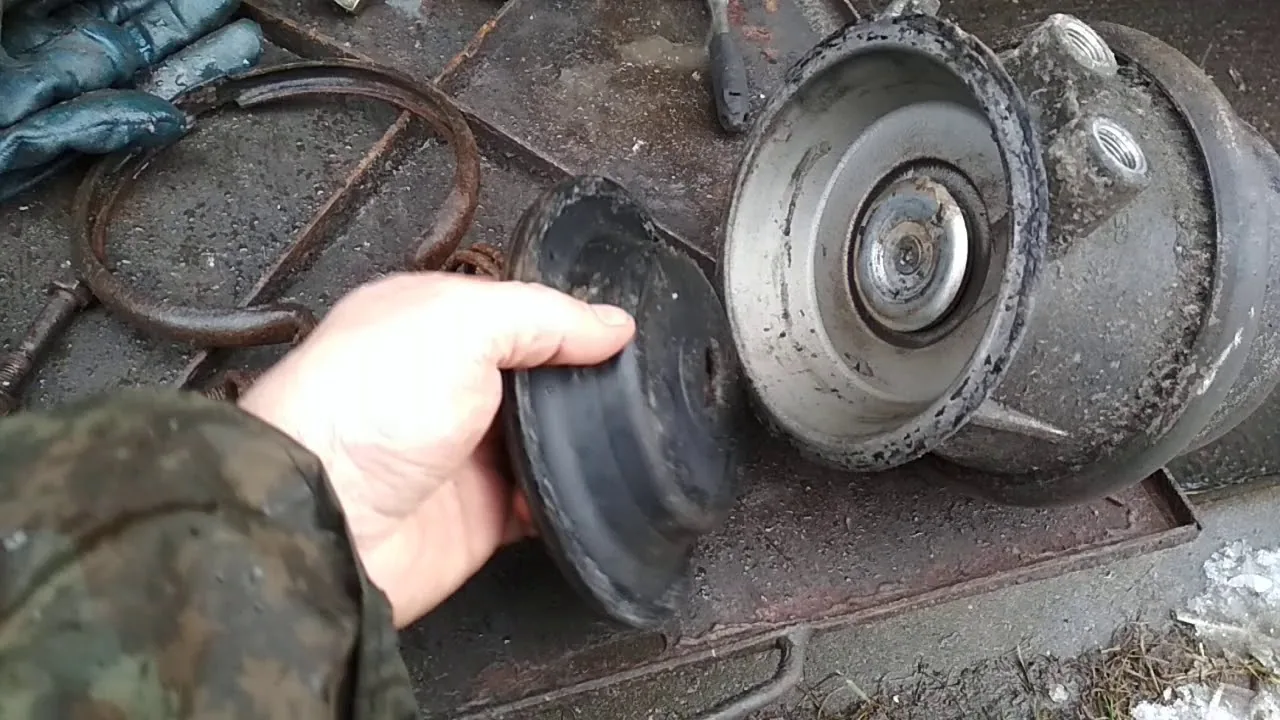

Замена мембраны требует разборки узла, что возможно только в специализированной мастерской. На современных моделях чаще всего практикуется замена энергоаккумулятора целиком, так как это экономит время и обеспечивает надежность ремонта. Ремкомплекты могут не включать все необходимые элементы, соответствующие качеству оригинала.
Заклинивание штока и пружины
Заклинивание тормозного механизма может возникнуть из-за коррозии штока или попадания грязи внутрь корпуса. Если шток не возвращается в исходное положение после растормаживания, тормозные колодки остаются прижатыми к барабану. Это приводит к перегреву тормозной системы, увеличению расхода топлива и быстрому износу накладок.
Для проверки свободы хода штока можно провести визуальный осмотр или ощупь при выключенном двигателе и стравленном давлении. Шток должен выдвигаться с определенным усилием, но без заеданий. Наличие задиров на поверхности штока требует немедленного вмешательства или замены узла, так как они могут повредить манжеты.
В таблице ниже представлены основные симптомы и возможные причины неисправностей:
| Симптом | Возможная причина | Способ устранения |
|---|---|---|
| Автомобиль не растормаживается | Проблема с краном управления или обрыв тяги | Проверка подачи воздуха, ремонт крана |
| Постоянный свист воздуха | Повреждение мембраны или уплотнений | Замена мембраны или энергоаккумулятора |
| Слабое торможение | Недостаточный ход штока или утечки | Регулировка рычага, поиск утечек |
Процедура замены и регулировки узла
Замена энергоаккумулятора требует выполнения определенных шагов и наличия необходимого инструмента. Прежде чем приступить к работе, обеспечьте безопасность автомобиля: установите упоры под колеса и выпустите воздух из пневмосистемы. Работать с системой под давлением строго запрещено.
Демонтаж начинается с отсоединения пневматических трубок. Рекомендуется пометить их, чтобы избежать путаницы при сборке, хотя на современных узлах отверстия часто имеют различный диаметр или маркировку. После снятия трубок открутите гайки, которые крепят корпус к кронштейну на мосту.
Ключевым моментом является перенос регулировочного рычага со старого узла на новый. Важно сохранить количество шлицов, чтобы не нарушить первоначальные настройки тормозов. Если рычаг поврежден, его также следует заменить.
Регулировка хода штока
После установки нового энергоаккумулятора или замены тормозных колодок необходимо отрегулировать ход штока. Оптимальный рабочий ход составляет 20–40 мм, предельный — не более 50–55 мм, в зависимости от модели. Проверку следует проводить при выключенном двигателе и полностью заряженной пневмосистеме.
Для настройки вращайте винт на регулировочном рычаге до тех пор, пока колодки не начнут касаться барабана. Затем отведите их назад на нужное количество щелчков или до достижения необходимого зазора. Точные параметры можно найти в руководстве по эксплуатации вашего автомобиля.
Неправильная регулировка может привести к «ведению» тормозов (неполное освобождение) или увеличению свободного хода педали, что вызывает запоздалую реакцию системы. Регулярная проверка этого параметра должна стать частью ежедневного осмотра автомобиля для водителя.
Проверка герметичности после монтажа
Заключительным этапом является контроль качества сборки. После подачи воздуха в систему важно тщательно намылить все соединения и места стыковки элементов корпуса. Появление пузырьков указывает на утечку, которую нужно устранить, подтянув соединения или заменив уплотнители.
Кроме того, необходимо несколько раз нажать на тормозную педаль и активировать стояночный тормоз, проверяя плавность хода штока и отсутствие посторонних звуков. Только после успешного завершения всех проверок автомобиль можно считать готовым к эксплуатации.
Влияние состояния энергача на безопасность движения
Работа энергоаккумулятора играет ключевую роль в безопасности управления грузовым автомобилем. Поломка этого элемента во время движения может привести к утрате контроля, особенно на длинных спусках, где требуется постоянное торможение. Надежность стояночного тормоза особенно важна при парковке на неровной поверхности.
Сбой в работе пружинной камеры может вызвать неожиданное торможение колес на высокой скорости, что приведет к заносу прицепа или даже опрокидыванию. Поэтому техническое состояние этих элементов тщательно проверяется во время технического осмотра.
Регулярная замена изношенных деталей помогает поддерживать тормозную систему в надлежащем состоянии и соответствовать стандартам безопасности. Экономить на ремонте тормозов крайне нецелесообразно, так как цена ошибки может быть слишком высокой.
Типичные ошибки при обслуживании и эксплуатации
В процессе обслуживания тормозной системы могут возникать ошибки, которые сводят на нет все усилия по ремонту или приводят к новым неисправностям. Знание этих нюансов поможет избежать распространенных проблем и увеличить срок службы компонентов.
- Игнорирование конденсата в системе — отсутствие регулярного слива конденсата из ресиверов может привести к попаданию влаги в энергоаккумуляторы. Это вызывает коррозию пружин и замерзание механизма зимой. Необходимо установить или проверить работу воздушного фильтра (влагоотделителя).
- Неправильная регулировка рычага — установка рычага не по меткам приводит к неправильному ходу штока. Это может вызвать недостаточное торможение или подтормаживание колодок, что, в свою очередь, приводит к их перегреву.
- Использование неоригинальных ремкомплектов — недорогие мембраны и уплотнения часто не выдерживают заявленных нагрузок и температур, разрываясь через короткое время. Это требует повторного ремонта.
- Попытка разборки под давлением — категорически запрещено разбирать или «постукивать» по корпусу энергоаккумулятора, не убедившись в полном отсутствии давления в пружинной камере. Это может привести к травмам.
⚠️ Внимание: Эксплуатация автомобиля с неисправным стояночным тормозом запрещена. При обнаружении утечек или недостаточной эффективности торможения движение должно быть остановлено до устранения неисправности.
Сравнение методов обслуживания показывает преимущества профилактической замены по сравнению с восстановлением:
| Параметр | Замена в сборе | Ремонт (замена мембран) |
|---|---|---|
| Время выполнения | 30-40 минут | 1.5-2 часа |
| Риск повторной поломки | Минимальный | Средний (износ корпуса) |
| Стоимость работ | Ниже | Выше (трудоемкость) |
⚠️ Внимание: При замене энергоаккумулятора на левом и правом борту оси рекомендуется менять узлы парно, даже если второй выглядит исправным. Это обеспечит одинаковую эффективность торможения.
Рекомендации по продлению срока службы
Чтобы обеспечить долговечность энергоаккумуляторов, важно внимательно следить за состоянием воздушной системы. Регулярная замена воздушного фильтра компрессора и своевременное удаление конденсата существенно уменьшают вероятность попадания влаги и загрязнений в тормозные камеры.
При мойке автомобиля избегайте направлять струю воды под высоким давлением непосредственно на технологические отверстия энергоаккумуляторов. Это может повредить внутренние мембраны из-за резких температурных изменений или механических воздействий.
Постоянный визуальный контроль за состоянием штоков и защитных чехлов помогает выявить начальные признаки коррозии. Если на штоке появляется ржавчина, его следует очистить и смазать, а чехол заменить, чтобы предотвратить дальнейшее разрушение.
⚠️ Важно: В зимний период эксплуатации особое внимание уделяйте работе системы осушки воздуха, так как замерзание конденсата в энергоаккумуляторе может полностью заблокировать тормоза.
Знание устройства энергоаккумулятора и соблюдение правил его эксплуатации являются залогом безопасной и стабильной работы грузовиков КАМАЗ. Регулярное внимание к этому элементу помогает избежать аварийных ситуаций и обеспечивает уверенность водителя на любых дорогах.
Использование качественных комплектующих и правильный подход к ремонту способствуют длительному сроку службы тормозной системы. Техническая осведомленность водителя или механика в области пневматики напрямую влияет на экономическую эффективность работы автопарка.
Соблюдение регламентных работ и оперативное реагирование на первые признаки неисправностей помогают поддерживать технику в отличном состоянии. Надежные тормоза — основа безопасности на дорогах общего пользования.
Сравнение энергачей различных моделей КАМАЗ
Энергач, или энергогенератор, является важным компонентом в системе электроснабжения автомобилей КАМАЗ. Он отвечает за выработку электроэнергии, необходимой для работы различных систем автомобиля, таких как освещение, стартер, системы управления и другие электрические устройства. В зависимости от модели КАМАЗ, используются различные типы энергачей, которые могут отличаться по своим характеристикам, мощности и принципу работы.
Наиболее распространенные модели энергачей, используемые в автомобилях КАМАЗ, включают в себя как традиционные генераторы переменного тока, так и более современные устройства с улучшенными характеристиками. Например, в моделях КАМАЗ 5320 и 5410 устанавливаются энергачей мощностью от 24 до 28 Вт, которые обеспечивают стабильное электроснабжение при различных условиях эксплуатации. Эти устройства имеют простую конструкцию и надежны в работе, что делает их популярными среди владельцев грузовиков.
Сравнивая энергачей, используемые в более современных моделях, таких как КАМАЗ 65115 и 6520, можно отметить, что они оснащены более мощными генераторами, которые могут достигать 28-30 Вт. Эти устройства имеют улучшенные параметры по эффективности и долговечности, что позволяет им работать в более жестких условиях. Кроме того, современные энергачей часто оснащены встроенными системами защиты от перегрузок и коротких замыканий, что значительно увеличивает их надежность.
Также стоит отметить, что в некоторых моделях КАМАЗ используются энергачей с функцией автоматической регулировки напряжения, что позволяет поддерживать стабильное напряжение на выходе даже при изменении нагрузки. Это особенно важно для автомобилей, которые эксплуатируются в условиях, где требуется высокая надежность электроснабжения, например, в строительстве или на дальних маршрутах.
При сравнении энергачей различных моделей КАМАЗ, важно учитывать не только их мощность и эффективность, но и такие факторы, как доступность запчастей и стоимость обслуживания. В более старых моделях, таких как КАМАЗ 5320, запчасти могут быть более доступны и дешевле, однако современные модели предлагают более высокую надежность и производительность, что может оправдать их более высокую стоимость.
В заключение, выбор энергачей для автомобилей КАМАЗ зависит от конкретных потребностей и условий эксплуатации. Важно учитывать как технические характеристики, так и экономические аспекты, чтобы обеспечить надежное и эффективное электроснабжение автомобиля.
Роль энергача в системе торможения
Энергач, или энергоаккумулятор, является важным компонентом тормозной системы автомобилей КАМАЗ, обеспечивая эффективное и безопасное торможение. Его основная функция заключается в накоплении и высвобождении энергии, что позволяет значительно улучшить работу тормозов, особенно в условиях тяжелых нагрузок и длительных спусков.
Принцип работы энергача основан на использовании сжатого воздуха. При нажатии на тормоза сжатый воздух поступает в энергач, где он сжимает пружину. Эта пружина накапливает механическую энергию, которая затем используется для приведения в действие тормозных механизмов. Когда водитель отпускает тормоза, сжатый воздух высвобождается, и пружина возвращается в исходное положение, обеспечивая тормозное усилие.
Энергач также играет ключевую роль в системе автоматического торможения. В современных моделях КАМАЗ, оборудованных системой ABS (антиблокировочная система тормозов), энергач помогает поддерживать стабильное тормозное усилие, предотвращая блокировку колес и обеспечивая максимальную эффективность торможения в различных дорожных условиях.
Кроме того, энергач способствует уменьшению износа тормозных колодок и дисков, так как он позволяет более равномерно распределять тормозное усилие. Это, в свою очередь, увеличивает срок службы тормозной системы и снижает затраты на обслуживание.
Однако, как и любое другое устройство, энергач может сталкиваться с различными неисправностями. Наиболее распространенные проблемы включают утечки воздуха, что может привести к снижению эффективности торможения, а также механические повреждения пружины или корпуса энергача. Регулярная диагностика и обслуживание системы торможения, включая энергач, являются необходимыми для обеспечения безопасности и надежности работы автомобиля.
Современные технологии и инновации в производстве энергачей
В последние годы производство энергачей для автомобилей КАМАЗ претерпело значительные изменения благодаря внедрению современных технологий и инновационных решений. Эти изменения направлены на повышение эффективности работы энергачей, их надежности и долговечности, а также на снижение затрат на обслуживание и эксплуатацию.
Одним из ключевых направлений является использование новых материалов, которые обеспечивают улучшенные характеристики при меньшем весе. Например, современные композитные материалы и легкие сплавы позволяют снизить массу энергачей, что в свою очередь способствует улучшению общей динамики автомобиля и снижению расхода топлива.
Кроме того, в производстве энергачей активно применяются технологии автоматизации и роботизации. Это позволяет значительно повысить точность сборки и качество готовой продукции. Современные производственные линии оснащены высокотехнологичными станками и роботами, которые выполняют сложные операции с высокой степенью точности, что минимизирует вероятность возникновения дефектов.
Инновации также касаются и проектирования энергачей. Использование компьютерного моделирования и симуляции позволяет инженерам оптимизировать конструкцию, улучшая аэродинамические характеристики и снижая уровень шума. Это особенно важно для современных автомобилей, где комфорт и безопасность водителя и пассажиров выходят на первый план.
Важным аспектом является и внедрение систем диагностики и мониторинга состояния энергачей в реальном времени. Современные энергачеи могут быть оснащены датчиками, которые отслеживают их работу и передают данные на бортовой компьютер автомобиля. Это позволяет заранее выявлять потенциальные неисправности и проводить профилактическое обслуживание, что значительно увеличивает срок службы устройства.
Также стоит отметить, что производители активно работают над улучшением энергоэффективности своих изделий. Внедрение технологий рекуперации энергии и оптимизация процессов генерации позволяют значительно снизить потребление топлива и уменьшить выбросы вредных веществ в атмосферу. Это соответствует современным требованиям экологической безопасности и помогает производителям соответствовать строгим стандартам, установленным международными организациями.
Таким образом, современные технологии и инновации в производстве энергачей для автомобилей КАМАЗ способствуют созданию более эффективных, надежных и экологически чистых устройств, что, в свою очередь, положительно сказывается на общей производительности и конкурентоспособности автомобилей на рынке.
