В данной статье мы представим пошаговый алгоритм разборки центрифуги, который поможет вам эффективно и безопасно выполнить необходимые процедуры для ремонта и обслуживания устройства. Правильная разборка ротора, снятие стакана, замена уплотнений и сепарация масла — ключевые этапы, которые обеспечивают долговечность и надежность работы центрифуги. Эта инструкция будет полезна как профессиональным техникам, так и тем, кто впервые сталкивается с задачей обслуживания центрифуги, позволяя избежать распространенных ошибок и сэкономить время.
Подготовка рабочего места и демонтаж узла с двигателя
Перед началом работ важно навести порядок в рабочей зоне. Даже мельчайшая пыль, попавшая в масляные каналы, может вызвать серьезные проблемы.
Сначала дождитесь, пока двигатель остынет, чтобы избежать ожогов от горячего масла и металлических частей, а также снизить давление в системе.
Под картером центрифуги установите контейнер для слива отработанного масла. Затем аккуратно отвинтите сливную пробку или откройте кран, если он предусмотрен в конструкции.
Для снятия корпуса с фланца двигателя потребуется специальный ключ или мощная головка, так как крепежная гайка может прилипнуть из-за высоких температур и вибраций.
Если гайка не поддается, не применяйте чрезмерные усилия, чтобы не повредить вал ротора. Лучше используйте проникающую смазку и дайте ей время подействовать.
После отворачивания гайки корпус ротора снимите вертикально вверх, открывая доступ к внутренним компонентам и оси вращения.
Важно сразу проверить состояние уплотнительных колец и прокладок, так как их повторное использование может быть нецелесообразным из-за потери эластичности.
Рабочую поверхность фланца на двигателе следует тщательно протереть безворсовой тряпкой, чтобы избежать загрязнения новой порции масла.
На этом этапе становится виден внутренний стакан, который может быть заполнен густым шламом, указывающим на то, что обслуживание давно не проводилось.
Если планируется полная дефектовка, то снятый узел переносите на верстак, зажимайте в тиски с мягкими губками или фиксируйте специальным устройством.
Разборка роторного механизма и извлечение вала
Разборка центрифуги начинается с откручивания гайки, которая крепит ротор и удерживает вращающийся пакет на оси.
Для предотвращения вращения ротора используется специальный стопор или ключ из набора инструментов для ремонта. Также можно зафиксировать ротор через отверстия в кожухе.
После снятия гайки осторожно извлекается ротор, представляющий собой полый цилиндр с валом и соплами внутри.
Вал необходимо вынуть для замены втулок или проверки на биения.
Если вал застрял из-за накопившихся продуктов сгорания, его следует замочить в сольвенте или керосине на несколько часов, чтобы размягчить отложения.
Выпрессовка вала должна осуществляться только с помощью пресса или специализированного съемника; удары молотком по торцам вала строго запрещены.
Даже небольшая деформация вала может привести к дисбалансу при высоких оборотах, что вызовет разрушение подшипников скольжения и выход узла из строя.
⚠️ Важно: При извлечении вала необходимо следить за целостностью шлицевых соединений и мест под подшипники. Механические повреждения могут потребовать замены дорогостоящих компонентов.
Особое внимание следует уделить состоянию сопел, через которые выбрасывается масло, создавая реактивный момент вращения.
Засоренные сопла снижают эффективность очистки и могут вызвать вибрацию, поэтому их проходимость проверяется с помощью тонкой проволоки или воздуха под давлением.
| Шаг | Описание действия | Рекомендации |
|---|---|---|
| 1 | Отключите центрифугу от сети | Убедитесь, что устройство выключено и отключено от электросети. |
| 2 | Снимите крышку ротора | Используйте подходящий инструмент для аккуратного снятия крышки. |
| 3 | Освободите ротор от креплений | Проверьте наличие зажимов или винтов и аккуратно их открутите. |
| 4 | Извлеките ротор из корпуса | Держите ротор обеими руками и аккуратно вытяните его. |
| 5 | Разберите ротор на составные части | Обратите внимание на порядок сборки, чтобы не потерять детали. |
| 6 | Очистите детали ротора | Используйте мягкую ткань и подходящие чистящие средства. |
| 7 | Проверьте состояние деталей | Осмотрите на наличие повреждений или износа, замените при необходимости. |
| 8 | Упакуйте детали для хранения | Храните детали в безопасном месте, чтобы избежать повреждений. |
Интересные факты
Вот несколько интересных фактов о разборке центрифуг и роторов:
Безопасность прежде всего: При разборке ротора центрифуги важно соблюдать строгие меры безопасности. Ротор может содержать остатки образцов, которые могут быть опасными или токсичными. Поэтому рекомендуется использовать защитные перчатки и очки, а также работать в хорошо проветриваемом помещении или под вытяжкой.
Типы роторов: Существуют различные типы роторов (например, фиксированный угол, вертикальный и горизонтальный), и каждый из них требует своего подхода к разборке. Знание типа ротора поможет избежать повреждений и упростит процесс разборки.
Техническое обслуживание: Регулярная разборка и чистка ротора центрифуги не только продлевает срок службы оборудования, но и обеспечивает точность результатов. Накопление остатков образцов может привести к перекрестному загрязнению и ошибкам в анализах, поэтому важно следовать инструкциям производителя по разборке и обслуживанию.
Эти факты подчеркивают важность правильного подхода к разборке центрифуг и роторов, что может существенно повлиять на безопасность и качество работы в лаборатории.

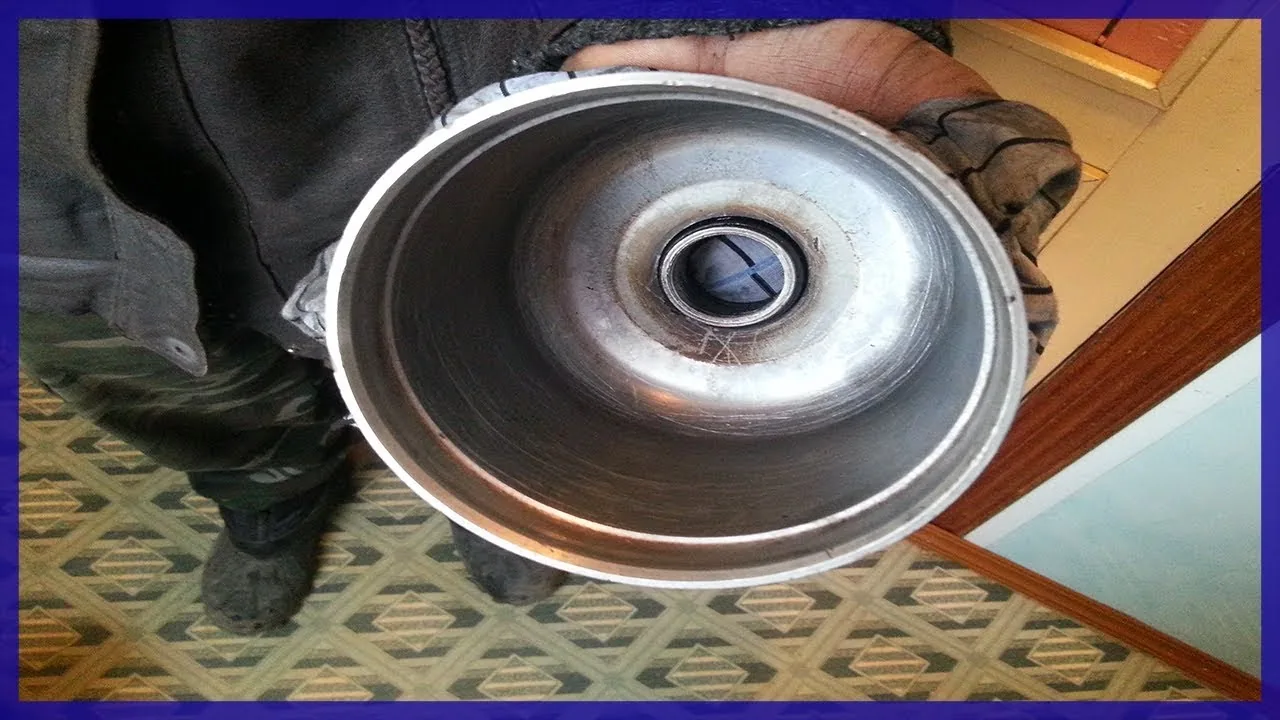

Снятие стакана и замена уплотнительных элементов
Стакан центрифуги, служащий резервуаром для шлама, фиксируется к корпусу ротора с помощью нескольких болтов или резьбового соединения в центральной части.
Для откручивания центрального крепления часто требуется специальный ключ-вороток, который вставляется в пазы на конце стакана.
Если стакан не поддается откручиванию, его можно прогреть строительным феном, избегая открытого огня, чтобы предотвратить деформацию металла и изменения в термообработке.
После демонтажа стакана открывается доступ к внутреннему пространству, где скапливаются тяжелые фракции загрязнений и металлическая стружка.
| Элемент уплотнения | Материал | Частота замены |
|---|---|---|
| Прокладка стакана | Паронит/Асбест | При каждой разборке |
| Уплотнение вала | Резина NBR | Каждые 20 тыс. км |
| Кольцо корпуса | Маслостойкая резина | При появлении течи |
Все уплотнительные кольца и прокладки должны заменяться при каждой полной разборке узла.
Использование старых уплотнителей недопустимо, так как они теряют герметичность под воздействием агрессивной среды и температурных колебаний.
Поверхности, на которые устанавливаются уплотнения, необходимо тщательно очищать от нагара, избегая абразивных материалов, которые могут оставить царапины.
Микротрещины на посадочных плоскостях могут привести к утечке масла и снижению давления в системе смазки двигателя.
При сборке уплотнений рекомендуется смазывать их чистым моторным маслом, чтобы избежать закусывания при первом запуске.
Очистка внутренних полостей и дефектовка деталей
Очистка внутренних поверхностей ротора и стакана проводится с использованием растворителей, дизельного топлива или специализированных моющих средств.
Для удаления твердых коксованных отложений применяются мягкие щетки и скребки из цветных металлов, чтобы избежать повреждения основного материала.
После мойки все компоненты тщательно просушиваются сжатым воздухом, уделяя особое внимание скрытым полостям и каналам, по которым подается масло.
Процесс дефектовки начинается с визуального осмотра: на деталях не должно быть трещин, сколов или глубоких коррозийных повреждений.
⚠️ Важно: Даже микроскопические трещины в корпусе ротора могут привести к взрывному разрушению узла при высоких оборотах, что создает серьезную угрозу для безопасности персонала.
Геометрия вала проверяется на биение с использованием индикаторной головки; допустимые значения не должны превышать 0,05 мм на рабочей длине.
Втулки ротора проверяются на наличие задиров и износа. Зазор между валом и втулкой не должен превышать предельно допустимых значений, указанных в технической документации.
Если зазор оказывается слишком большим, масло будет проходить через узел очистки недостаточно долго, что приведет к снижению эффективности фильтрации до нуля.
При выявлении неустранимых дефектов детали подлежат утилизации и замене на новые оригинальные компоненты.
Типичные ошибки при разборке и сборке центрифуги
Нарушение технологии разборки может привести к тому, что узел не удастся собрать обратно или он выйдет из строя сразу после запуска двигателя.
Одной из распространенных ошибок является игнорирование меток балансировки на деталях ротора.
Смещение компонентов нарушает динамический баланс, что вызывает сильные вибрации и шумы во время работы двигателя.
Часто применяются неподходящие инструменты, такие как зубила или отвертки, для откручивания гаек, что приводит к повреждению граней.
- Игнорирование промывки масляных каналов — остатки шлама забивают новые фильтры и попадают в двигатель.
- Перетяжка крепежных гаек — вызывает деформацию корпуса ротора или срез резьбы, что делает узел непригодным для ремонта.
- Установка сухих уплотнений — приводит к их повреждению при сборке и потере герметичности после запуска.
- Неверная ориентация сопел — неправильная установка нарушает гидродинамику потока масла, если конструкция допускает вариативность.
Также распространенной ошибкой является сборка узлов грязными руками или в запыленном помещении, что сводит на нет все усилия по очистке.
Соблюдение чистоты и последовательности операций обеспечивает долгий срок службы устройства и двигателя в целом.
Правильно собранный узел должен вращаться легко от руки и без заеданий, а после запуска быстро набирать обороты, что подтверждается характерным звуком.
Финальная проверка герметичности и запуск системы
После сборки и установки центрифуги на двигатель необходимо провести предварительную проверку перед запуском мотора.
Система смазки должна быть заполнена маслом. Если возможно, создайте предварительное давление с помощью внешнего насоса или прокруткой стартером без подачи топлива.
Важно визуально проверить все соединения на наличие утечек масла, особенно в области уплотнений стакана и гайки ротора.
При первом запуске двигателя внимательно слушайте его работу: отсутствие посторонних звуков и вибраций указывает на правильную сборку.
Если замечаете падение давления или шум, немедленно остановите двигатель и проведите повторную диагностику.
Регулярное обслуживание центробежного очистителя необходимо для эксплуатации дизельных двигателей тяжелых грузовиков.
Своевременная замена масла и фильтров помогает избежать дорогостоящего капитального ремонта силового агрегата.
В процессе эксплуатации следите за температурой корпуса центрифуги, которая в рабочем состоянии может превышать температуру масла в поддоне.
Чрезмерный нагрев может свидетельствовать о трении вращающихся частей о неподвижные элементы из-за неправильной сборки или износа втулок.
Корректно выполненные работы по разборке и сборке обеспечивают надежную защиту двигателя от абразивного износа.
Специфика разборки центрифуг различных модификаций
Различные модели центрифуг, устанавливаемых на грузовую технику, имеют уникальные конструктивные особенности, которые влияют на процесс их разборки.
Например, центрифуги с реактивным приводом требуют тщательной очистки сопел, так как их эффективность зависит от скорости выхода масла.
Модели с шестеренчатым приводом имеют дополнительный механизм передачи вращения, который также нуждается в осмотре и смазке во время разборки.
- Центрифуги открытого типа легче обслуживать, но требуют более частой замены уплотнительных элементов.
- Закрытые моноблочные конструкции сложнее разобрать без специального инструмента, однако они более надежны в эксплуатации.
- Некоторые современные модели оснащены датчиками загрязнения, которые требуют осторожного обращения при демонтаже.
При работе с импортными аналогами важно учитывать, используется ли метрическая или дюймовая система размеров крепежных элементов.
Применение неподходящего инструмента может повредить головки болтов, что усложнит последующую сборку.
Обязательно сверяйтесь с технической документацией конкретного автомобиля при работе с незнакомыми модификациями узлов.
Знание конструктивных особенностей конкретной модели позволяет выполнять работы эффективно и безопасно.
Опытные механики советуют вести журнал обслуживания, фиксируя дату разборки и замененные детали для каждого узла.
Умение правильно разбирать центрифугу — важный навык для любого специалиста по ремонту грузовой техники.
Это не только позволяет экономить на сервисном обслуживании, но и быстро устранять неисправности в полевых условиях.
Качество выполнения этих работ напрямую влияет на надежность и долговечность двигателя транспортного средства.
Инструменты и материалы, необходимые для разборки
Для успешной разборки ротора центрифуги необходимо подготовить определённые инструменты и материалы. Правильный выбор инструментов не только упростит процесс, но и обеспечит безопасность работы. Ниже представлен список необходимых предметов:
- Отвертки: Набор отверток с различными насадками (плоские и крестовые) поможет открутить винты, которые могут крепить крышку ротора и другие элементы.
- Ключи: Регулируемые и торцевые ключи могут понадобиться для откручивания гаек и болтов, особенно если ротор крепится с помощью таких элементов.
- Плоскогубцы: Эти инструменты могут быть полезны для захвата и удержания мелких деталей, а также для снятия пружин или других крепежных элементов.
- Мягкая ткань или бумажные полотенца: Используйте их для защиты поверхности, на которой будет производиться разборка, а также для протирания деталей от загрязнений.
- Контейнеры для мелких деталей: Небольшие контейнеры или лотки помогут организовать и сохранить мелкие детали, такие как винты и шайбы, чтобы они не потерялись в процессе разборки.
- Перчатки: Рекомендуется использовать защитные перчатки, чтобы избежать травм и загрязнений рук, особенно если ротор был в контакте с химическими веществами.
- Очки: Защитные очки помогут защитить глаза от возможных осколков или мелких частиц, которые могут вылететь во время разборки.
- Инструкция по эксплуатации центрифуги: Наличие оригинальной инструкции поможет избежать ошибок и даст представление о том, как правильно разбирать конкретную модель ротора.
Подготовив все необходимые инструменты и материалы, вы сможете приступить к разборке ротора центрифуги, следуя пошаговому алгоритму, который будет описан в следующих разделах статьи. Убедитесь, что у вас есть достаточно времени и пространства для выполнения работы, чтобы избежать спешки и возможных ошибок.
Порядок сборки ротора после разборки
Сборка ротора центрифуги после его разборки является важным этапом, который требует внимательности и точности. Правильная сборка гарантирует надежную работу устройства и предотвращает возможные поломки. Следуйте пошаговому алгоритму, чтобы обеспечить корректную сборку ротора.
- Подготовка рабочего места:
Перед началом сборки убедитесь, что ваше рабочее место чистое и организованное. Убедитесь, что у вас есть все необходимые инструменты, такие как отвертки, ключи и специальные приспособления для сборки ротора. Также проверьте наличие всех компонентов, которые были сняты во время разборки.
- Проверка деталей:
Перед сборкой внимательно осмотрите все детали ротора на наличие повреждений или износа. Убедитесь, что все уплотнительные кольца, подшипники и другие элементы находятся в хорошем состоянии. При необходимости замените поврежденные детали новыми.
- Сборка ротора:
Начните сборку с установки подшипников в соответствующие гнезда ротора. Убедитесь, что подшипники правильно ориентированы и плотно сидят на своих местах. Затем установите уплотнительные кольца, если они предусмотрены конструкцией.
- Установка лопастей:
Если ваш ротор состоит из нескольких лопастей, аккуратно установите их на место, следуя инструкции производителя. Убедитесь, что каждая лопасть надежно закреплена и не имеет люфта. При необходимости используйте специальные крепежные элементы для фиксации.
- Закрепление крышки ротора:
После установки всех компонентов аккуратно установите крышку ротора. Убедитесь, что она плотно прилегает и не имеет зазоров. Закрепите крышку с помощью винтов или других крепежных элементов, следуя рекомендациям производителя по моменту затяжки.
- Проверка сборки:
После завершения сборки проверьте все соединения и крепления. Убедитесь, что все детали установлены правильно и надежно. Проверьте, нет ли лишних деталей, которые могли остаться после сборки.
- Тестирование ротора:
Перед использованием ротора проведите тестирование на низких оборотах, чтобы убедиться в его правильной работе. Обратите внимание на шумы, вибрации и другие аномалии. Если все в порядке, ротор готов к эксплуатации.
Следуя этому алгоритму, вы сможете правильно собрать ротор центрифуги, что обеспечит его надежную и безопасную работу. Не забывайте о важности регулярного обслуживания и проверки всех компонентов для предотвращения возможных неисправностей в будущем.
Рекомендации по обслуживанию и профилактике центрифуги
Обслуживание и профилактика центрифуги являются важными аспектами, которые помогают продлить срок службы устройства и обеспечить его надежную работу. Ниже приведены ключевые рекомендации, которые помогут вам поддерживать центрифугу в хорошем состоянии.
Регулярная проверка состояния ротора
Ротор является одним из самых важных компонентов центрифуги, и его состояние напрямую влияет на эффективность работы устройства. Регулярно проверяйте ротор на наличие трещин, сколов и других повреждений. Если вы заметили какие-либо дефекты, немедленно замените ротор, чтобы избежать потенциальных аварий.
Чистка ротора и внутренних частей центрифуги
После каждого использования рекомендуется очищать ротор и внутренние части центрифуги от остатков образцов. Используйте мягкие моющие средства и дистиллированную воду для удаления загрязнений. Избегайте использования абразивных материалов, которые могут повредить поверхность ротора.
Смазка подвижных частей
Некоторые модели центрифуг имеют подвижные части, которые требуют регулярной смазки. Используйте рекомендованные производителем смазочные материалы и следуйте инструкциям по их применению. Это поможет избежать износа и продлить срок службы механических компонентов.
Проверка электрических соединений
Периодически проверяйте электрические соединения и кабели на наличие повреждений или износа. Убедитесь, что все соединения надежны и не имеют коррозии. Если вы заметили какие-либо проблемы, немедленно устраните их, чтобы избежать короткого замыкания или других электрических неисправностей.
Калибровка и тестирование центрифуги
Регулярно проводите калибровку и тестирование центрифуги, чтобы убедиться в ее правильной работе. Это может включать проверку скорости вращения, времени работы и других параметров. Следуйте рекомендациям производителя по проведению этих процедур.
Хранение центрифуги
Если центрифуга не будет использоваться в течение длительного времени, храните ее в сухом и чистом месте. Убедитесь, что ротор и другие компоненты защищены от пыли и влаги. Это поможет предотвратить коррозию и другие повреждения.
Следуя этим рекомендациям, вы сможете обеспечить надежную работу вашей центрифуги и продлить ее срок службы. Регулярное обслуживание не только повысит эффективность устройства, но и снизит риск аварий и поломок.
