Как отрегулировать шкворни на Камазе на клиньях

Опубликовано: 02.10.2026

В данной статье мы подробно рассмотрим процесс установки и регулировки шкворней на клиньях автомобилей Камаз, что является важной частью их технического обслуживания. Правильная настройка шкворней обеспечивает стабильность и безопасность движения, а также продлевает срок службы подвески. Мы предоставим вам полное руководство, включая моменты затяжки, схему сборки и разбор типичных ошибок, которые могут возникнуть при ремонте. Это поможет вам избежать распространенных проблем и эффективно поддерживать ваш Камаз в отличном состоянии.

Конструктивные особенности узла поворотного кулака

Основой управления движением грузовика является поворотный кулак, который соединяется с балкой переднего моста через шкворни. В традиционной конструкции Камаза используются два шкворня: верхний и нижний. Каждый из них фиксируется в теле балки с помощью стального конусного клина. Клиновое соединение выбрано не случайно, так как оно компенсирует технологические зазоры и обеспечивает надежную посадку деталей даже при минимальном износе поверхностей.

Конструкция включает бронзовые или биметаллические втулки, запрессованные в проушины поворотного кулака. Шкворень проходит через эти втулки и отверстия в балке моста. С внешней стороны балки находятся проушины с резьбовыми отверстиями, в которые вкручиваются стопорные болты. Эти болты упираются в хвостовики клиньев. При закручивании болта клин углубляется, разжимая соединение и устраняя люфт.

⚠️ Важно! Применение клиньев с нестандартной геометрией или их кустарное изготовление недопустимо. Угол конусности должен строго соответствовать заводским стандартам, иначе может произойти расклинивание узла под нагрузкой.

Для обеспечения герметичности и смазки узла используются войлочные уплотнители и пресс-масленки (шланг-масленки), через которые подается смазочный материал. На современных моделях, таких как Камаз-5490 или Камаз-6520, могут применяться узлы с необслуживаемыми подшипниками скольжения. Однако классическая схема с клиньями продолжает оставаться основной в парке тяжелых грузовиков.

Типоразмеры и совместимость деталей

При выборе запасных частей важно учитывать модель автомобиля и год его выпуска. Шкворни и клинья различаются по диаметру цилиндрической части и длине конусной части. Неправильные размеры могут вызвать трудности в регулировке или привести к быстрому выходу новых деталей из строя.

Параметр	Стандартный шкворень	Усиленный шкворень
Диаметр цилиндрической части	42 мм	45 мм
Материал	Сталь 40Х	Легированная сталь с термообработкой
Ресурс пробега	до 100 000 км	до 150 000 км

Втулки поворотного кулака также различаются по внутреннему диаметру и материалу антифрикционного слоя. Биметаллические втулки с напылением из свинцовистой бронзы обладают высокой износостойкостью при использовании пластичных смазок, таких как Литол-24, или специализированных графитовых составов.

Этап установки и регулировки	Описание действий	Рекомендации
Подготовка автомобиля	Убедитесь, что автомобиль стоит на ровной поверхности и зафиксирован.	Используйте подставки для безопасности.
Снятие старых шкворней	Ослабьте крепежные болты и аккуратно снимите шкворни.	Проверьте состояние деталей перед установкой новых.
Установка новых шкворней	Установите новые шкворни в соответствующие места, следуя инструкциям производителя.	Используйте смазку для облегчения установки.
Регулировка клиньев	Установите клинья и отрегулируйте их, чтобы обеспечить правильный угол наклона.	Проверяйте уровень с помощью уровня.
Проверка зазоров	Измерьте зазоры между шкворнями и клиньями, чтобы убедиться в правильной регулировке.	Используйте щупы для точности измерений.
Закрепление элементов	Закрепите все болты и гайки согласно рекомендациям по моменту затяжки.	Используйте динамометрический ключ для точности.
Финальная проверка	Проверьте работу подвески и отсутствие люфтов.	Пройдите тестовый заезд для проверки устойчивости.

Интересные факты

Вот несколько интересных фактов о установке и регулировке шкворней на клиньях Камаз:

Точность установки: Правильная установка шкворней критически важна для обеспечения стабильности и управляемости автомобиля. Неправильная регулировка может привести к неравномерному износу шин и ухудшению маневренности, что особенно важно для грузовых автомобилей, работающих в сложных дорожных условиях.
Использование клиньев: Клинья, используемые для регулировки шкворней, позволяют точно настраивать угол наклона оси. Это помогает компенсировать нагрузки, возникающие при движении, и обеспечивает оптимальное распределение веса, что особенно важно при перевозке тяжелых грузов.
Регулярная проверка: Рекомендуется регулярно проверять состояние шкворней и их регулировку, особенно после длительных поездок или в условиях повышенных нагрузок. Это не только продлевает срок службы автомобиля, но и повышает безопасность на дороге, предотвращая возможные аварийные ситуации.

Диагностика износа и подготовка к ремонту

Перед заменой шкворней и клиньев необходимо провести диагностику, чтобы оценить степень износа сопрягаемых элементов. Основным признаком неисправности является стук, возникающий при проезде неровностей на низкой скорости. Чтобы определить источник шума, установите автомобиль на ровной поверхности, зафиксируйте задние колеса упорами и поднимите переднюю ось домкратом или разместите машину на смотровой канаве.

Диагностика проводится методом покачивания колеса. Один человек должен взять колесо за грани в позициях «3 и 9 часов» и попытаться его пошатать. Если в горизонтальной плоскости обнаруживается люфт, это указывает на износ шкворневой пары. Если люфт ощущается при покачивании в вертикальной плоскости («12 и 6 часов»), это может свидетельствовать о необходимости регулировки подшипников ступицы.

Также важно проверить состояние резинок защитных чехлов и уплотнителей. Если через повреждения в чехлах внутрь узла попадает вода и абразивная пыль, срок службы новых деталей может значительно сократиться. Необходимо провести визуальный осмотр клиньев и стопорных болтов: если резьба сорвана или хвостовик клина деформирован, это требует немедленной замены.

Необходимый инструмент и расходные материалы

Качество выполнения работ зависит от наличия специализированного инструмента. Обычного набора ключей недостаточно для демонтажа деталей, которые «прикипели» за годы эксплуатации. Потребуются мощные ударные инструменты и средства для выдавливания шкворней.

Набор торцевых головок (до 32 мм) и вороток с длинной ручкой.
Молоток весом не менее 2 кг и выколотки из мягкого металла.
Съемник для выпрессовки шкворней (гидравлический или винтовой).
Нутромер или штангенциркуль для контроля зазоров.
Динамометрический ключ для проверки затяжки стопорных болтов.

В качестве расходных материалов подготовьте новые шкворни, клинья, втулки, сальники, войлочные уплотнители и смазку. Экономить на качестве метизов недопустимо, так как болты и клинья подвергаются значительным динамическим нагрузкам.

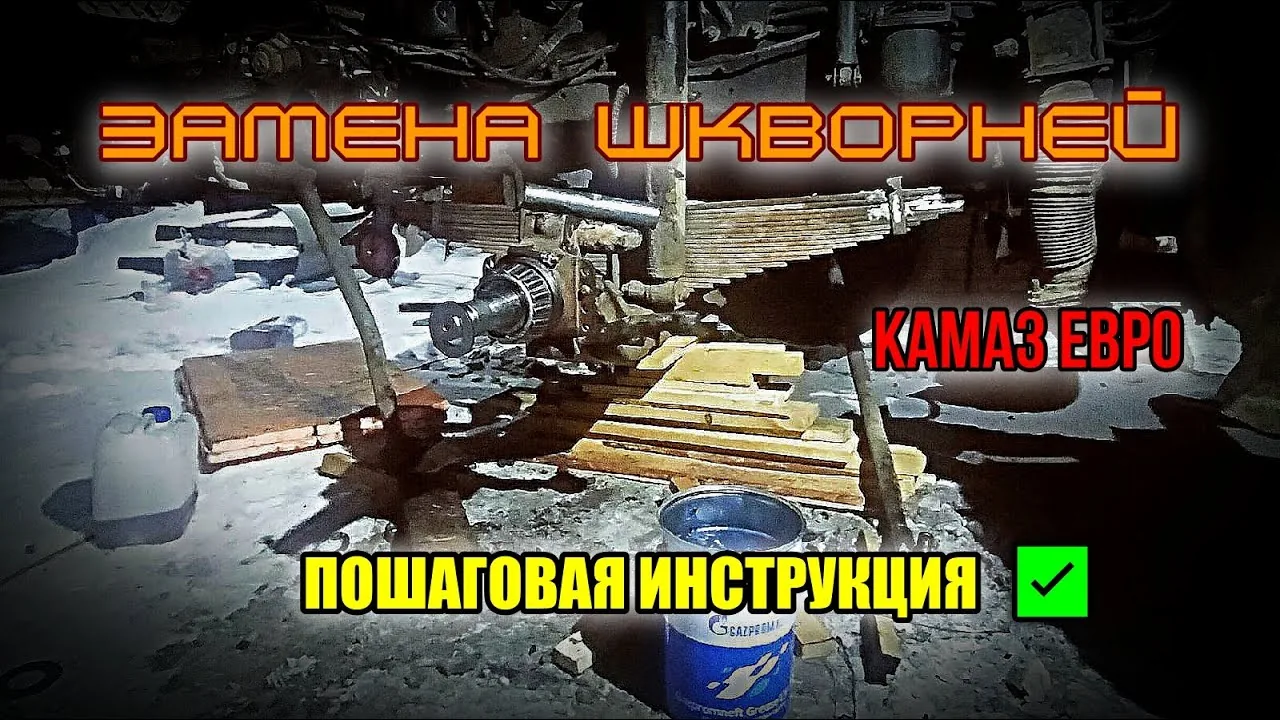

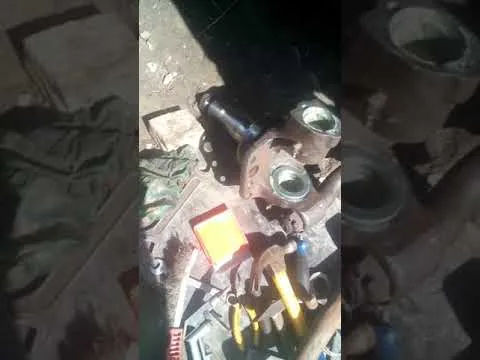

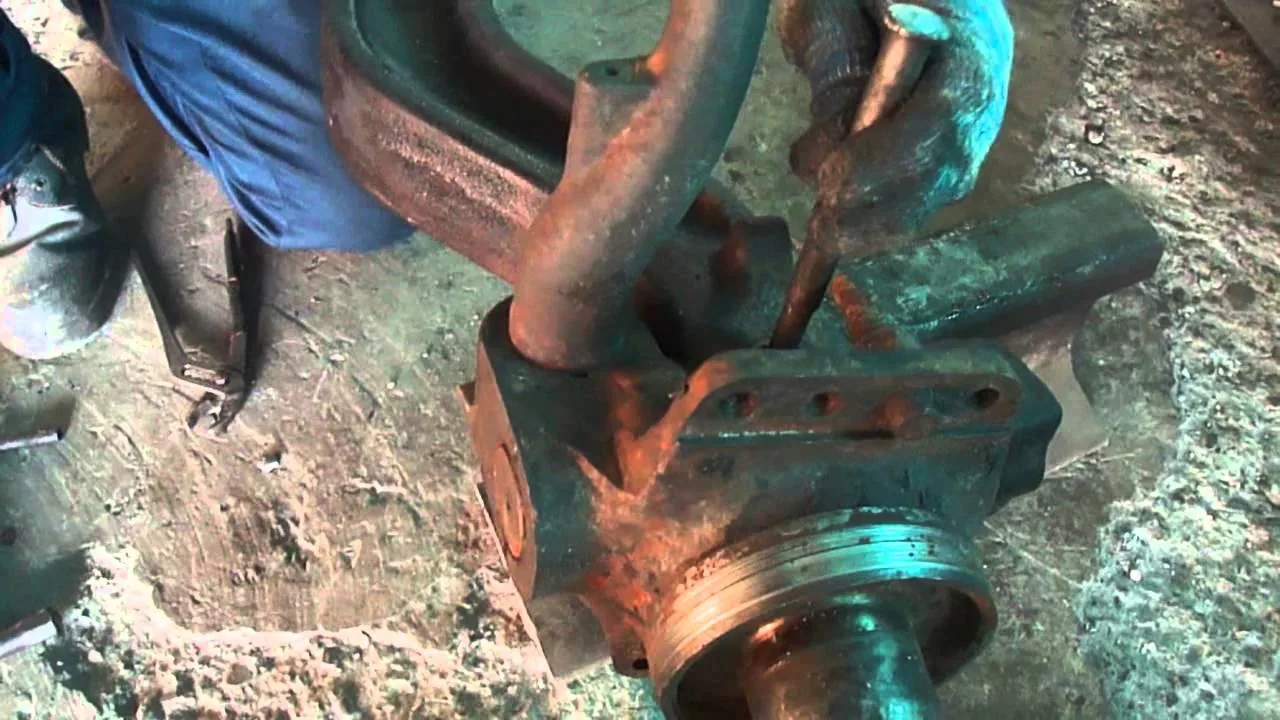

Технология замены шкворней и клиньев

Процесс замены начинается с демонтажа поворотного кулака. Для этого нужно отсоединить тягу сошки, открутить гайку, крепящую цапфу, и снять ступицу с тормозным барабаном. Перед началом работ рекомендуется слить масло из редуктора переднего моста, если его уровень превышает ось шкворня, чтобы избежать вытекания.

После снятия кулака с балки необходимо выпрессовать старые шкворни. Если шкворни «прикипели», их следует прогреть газовой горелкой до темно-вишневого цвета. Важно не перегревать саму балку, чтобы не ослабить металл. Выпрессовка должна производиться строго по оси шкворня, чтобы не повредить отверстия в балке.

Этапы выпрессовки:


Очистить торец шкворня от загрязнений.
Установить съемник, опирая его на балку.

Постепенно создавая давление, выдавить шкворень вниз.

В случае заклинивания использовать локальный нагрев в зоне соединения.

Установка новых компонентов осуществляется в обратном порядке. Новые втулки запрессовываются в проушины поворотного кулака с натягом. После запрессовки втулки часто требуют развертки или расточки до номинального размера шкворня, так как внутренние диаметры могут быть меньше необходимого для обеспечения натяга.

Сборка узла и установка уплотнений

При сборке особое внимание уделите установке войлочных уплотнителей. Их необходимо обработать графитовой смазкой и плотно прижать к краям втулок. Неправильная установка сальников может привести к быстрому вымыванию смазки и попаданию загрязнений, что вызовет ускоренный износ трения.

Перед установкой шкворни нужно смазать и аккуратно забить их на место. Важно следить, чтобы шкворень не перекосило, так как это может привести к закусыванию, и извлечь его обратно будет крайне сложно. После установки шкворней на них надевается поворотный кулак, а затем производится монтаж клиньев.

Элемент	Тип смазки	Особенность нанесения
Шкворень и втулки	Литол-24 / Графитная	Обильное нанесение на всю поверхность
Клинья	Графитная смазка	Тонкий слой для предотвращения задиров

Регулировка зазоров и момент затяжки

Наиболее важным этапом является настройка зазоров в шкворневом соединении. Этот процесс выполняется затягиванием стопорных болтов, которые давят на клинья, углубляя их в конструкцию балки. Корректная настройка гарантирует отсутствие люфта и предотвращает заедание при вращении колес.

Регулировка осуществляется на собранном автомобиле, когда колеса находятся на земле или на стенде, имитирующем нагрузку на ось. Болты затягиваются поочередно: сначала верхний, затем нижний, при этом контролируется усилие руки при повороте кулака. Момент затяжки стопорных болтов должен строго соблюдаться, так как чрезмерная затяжка может привести к разрушению проушины балки, а недостаточная — к образованию люфта.

Для контроля усилия поворота используется динамометр, подключенный к рычагу поворотного кулака. Усилие должно соответствовать значениям, указанным в руководстве по эксплуатации для конкретной модели Камаза. Обычно это диапазон от 15 до 30 Нм (кгс·м), в зависимости от состояния втулок и температуры окружающей среды.

Типичные ошибки при регулировке

Затяжка лишь одного болта — попытка устранить люфт, закручивая только верхний или нижний болт, может привести к перекосу шкворня, неравномерному износу втулок и быстрому выходу узла из строя.
Игнорирование нагрева — регулировка, выполненная на холодном металле без учета теплового расширения в процессе работы, может вызвать заклинивание узла во время движения, когда металл нагреется.
Отсутствие контргайки — если не закрепить регулировочный болт контргайкой, он может самопроизвольно открутиться из-за вибрации, что приведет к опасному люфту.
Использование прокладок — установка металлических прокладок под клинья для «регулировки» нарушает геометрию конуса и снижает надежность соединения.

⚠️ Внимание! После первых 500 км пробега обязательно повторите проверку затяжки стопорных болтов. В этот период происходит первоначальная приработка деталей, и клинья могут немного углубиться, что требует дополнительной подтяжки.

Эксплуатация и контроль состояния после ремонта

После завершения работ и проверки углов установки колес (схождения) необходимо выполнить контрольный выезд. В первые километры движения важно внимательно следить за работой подвески. Отсутствие стуков и легкость управления рулем свидетельствуют о качественном выполнении всех работ.

Регулярное техническое обслуживание узла шкворней на клиньях включает периодическую смазку через пресс-масленки. Смазывать узел следует до тех пор, пока новая смазка не начнет выходить из уплотнений, вытесняя старую и продукты износа. Частота смазки зависит от условий эксплуатации: в условиях грязи и воды интервалы следует сокращать вдвое.

Износ даже одной втулки может нарушить геометрию, что приведет к быстрому «съеданию» резины за один сезон. Поэтому диагностику узла необходимо проводить регулярно, особенно после попадания в глубокие ямы или сильных ударов о бордюры.

Соблюдение всех технологических норм при замене и регулировке шкворней на клиньях значительно увеличивает срок службы передней оси Камаза. Правильный выбор деталей, использование специального инструмента и контроль качества сборки обеспечивают безопасность водителя и сохранность груза на протяжении сотен тысяч километров пробега.

Проверка и замена втулок шкворней

Втулки шкворней являются важным элементом подвески автомобиля Камаз, отвечающим за правильное функционирование системы управления и устойчивость транспортного средства на дороге. Регулярная проверка и замена втулок шкворней необходимы для обеспечения безопасности и долговечности автомобиля.

Проверка втулок шкворней

Перед началом проверки необходимо обеспечить безопасность: установите автомобиль на ровной поверхности, задействуйте стояночный тормоз и поднимите переднюю часть автомобиля с помощью домкрата. После этого выполните следующие шаги:

Визуальный осмотр: Проверьте втулки на наличие трещин, износа или других повреждений. Обратите внимание на наличие ржавчины и коррозии, которые могут указывать на необходимость замены.
Проверка люфта: Потрясите передние колеса, чтобы определить наличие люфта в шкворнях. Если вы заметили значительный люфт, это может свидетельствовать о необходимости замены втулок.
Проверка зазоров: Используйте щуп для измерения зазоров между втулками и шкворнями. Нормальный зазор не должен превышать 0,1 мм. Если зазор больше, это также указывает на необходимость замены.

Замена втулок шкворней

Если в процессе проверки были выявлены дефекты, следует произвести замену втулок. Для этого вам понадобятся следующие инструменты и материалы:

Набор ключей и головок
Домкрат и подставки
Съемник для втулок
Новые втулки шкворней
Смазка для втулок

Процесс замены втулок включает в себя следующие этапы:

Снятие шкворней: Сначала необходимо снять шкворни, открутив крепежные гайки. Используйте домкрат для поддержки подвески, чтобы избежать падения.
Извлечение старых втулок: С помощью съемника аккуратно извлеките старые втулки из шкворней. Будьте осторожны, чтобы не повредить посадочные места.
Установка новых втулок: Перед установкой новых втулок обработайте их смазкой. Установите втулки на место, используя пресс или специальный инструмент для установки.
Сборка: Установите шкворни обратно, закрутите крепежные гайки и убедитесь, что все элементы надежно зафиксированы.

После завершения замены втулок рекомендуется провести тест-драйв автомобиля, чтобы убедиться в правильности установки и отсутствии посторонних звуков в подвеске. Регулярная проверка и замена втулок шкворней помогут избежать серьезных поломок и продлить срок службы вашего Камаза.

Устранение люфта и шумов в узле поворотного кулака

Устранение люфта и шумов в узле поворотного кулака является важной задачей для обеспечения надежной работы автомобиля КамАЗ. Люфт в этом узле может привести к ухудшению управляемости, увеличению износа деталей и даже к аварийным ситуациям. В данной части статьи мы рассмотрим основные причины возникновения люфта и шумов, а также методы их устранения.

Первым шагом в диагностике проблемы является визуальный осмотр узла поворотного кулака. Необходимо проверить состояние всех компонентов, включая шкворни, подшипники и втулки. Обратите внимание на наличие трещин, износа или коррозии. Если визуально не удается выявить проблему, следует провести более детальную проверку с помощью специального инструмента.

Для проверки люфта в узле поворотного кулака можно использовать метод "поперечного качания". Для этого необходимо поднять переднюю часть автомобиля на подъемнике и установить его на опоры. Затем, взявшись за колесо, попробуйте покачать его в горизонтальной плоскости. Если вы заметили заметный люфт, это может указывать на износ шкворней или подшипников.

Если люфт подтвержден, необходимо произвести регулировку или замену деталей. Для регулировки шкворней на клиньях КамАЗ потребуется специальный инструмент, такой как ключи и динамометрический ключ. Важно следовать рекомендациям производителя по моменту затяжки, чтобы избежать дальнейших проблем.

При замене шкворней следует обратить внимание на качество новых деталей. Рекомендуется использовать оригинальные запчасти или высококачественные аналоги, чтобы обеспечить долговечность и надежность узла. Перед установкой новых шкворней убедитесь, что все поверхности чистые и не имеют повреждений.

После установки новых шкворней необходимо провести их регулировку. Для этого следует установить клинья в соответствии с техническими требованиями, а затем затянуть крепежные элементы до указанного момента. После завершения регулировки рекомендуется провести тест-драйв, чтобы убедиться в отсутствии люфта и шумов.

Кроме того, стоит обратить внимание на состояние подшипников и втулок. Если они изношены, их также следует заменить. Убедитесь, что все детали правильно смазаны, так как недостаток смазки может привести к преждевременному износу и возникновению шумов.

В заключение, устранение люфта и шумов в узле поворотного кулака требует внимательного подхода и соблюдения всех рекомендаций. Регулярная проверка и обслуживание этого узла помогут продлить срок службы автомобиля и обеспечить безопасность на дороге.

Методы диагностики и устранения проблем

Правильная установка и регулировка шкворней на клиньях Камаз являются ключевыми аспектами для обеспечения безопасности и стабильности работы автомобиля. Однако даже при соблюдении всех рекомендаций могут возникнуть проблемы. В этом разделе мы рассмотрим методы диагностики и устранения наиболее распространенных проблем, связанных с шкворнями.

1. Визуальный осмотр

Первым шагом в диагностике является визуальный осмотр шкворней и их креплений. Обратите внимание на следующие моменты:

Наличие трещин или деформаций на шкворнях.
Износ втулок и подшипников.
Состояние крепежных элементов: гайки, болты и шайбы должны быть целыми и не иметь коррозии.

Если вы заметили какие-либо повреждения, необходимо заменить соответствующие детали.

2. Проверка зазоров

Зазоры между шкворнями и втулками должны соответствовать установленным нормам. Для этого используйте щупы или специальные измерительные инструменты. Если зазоры превышают допустимые значения, это может привести к ухудшению управляемости и увеличению износа деталей.

3. Проверка на люфт

Люфт шкворней можно проверить, поднимая переднюю ось автомобиля и прокручивая колеса. Если вы заметили значительный люфт, это может указывать на износ подшипников или втулок. В таком случае необходимо произвести их замену.

4. Устранение стуков и шумов

Если во время движения вы слышите посторонние звуки, это может быть признаком неправильной установки или износа шкворней. Для устранения стуков необходимо:

Проверить правильность установки шкворней и их креплений.
Убедиться в отсутствии износа втулок и подшипников.
При необходимости произвести регулировку или замену деталей.

5. Регулировка углов установки колес

Неправильные углы установки колес могут привести к неравномерному износу шин и ухудшению управляемости. Для проверки углов установки колес используйте специальное оборудование для развала-схождения. Если углы не соответствуют нормам, необходимо произвести регулировку с помощью шкворней.

6. Профилактика и обслуживание

Регулярное техническое обслуживание и профилактика помогут избежать многих проблем. Рекомендуется:

Проводить регулярные осмотры шкворней и их креплений.
Своевременно заменять изношенные детали.
Соблюдать рекомендации производителя по установке и регулировке шкворней.

Следуя этим методам диагностики и устранения проблем, вы сможете обеспечить надежную и безопасную работу вашего Камаза, а также продлить срок службы его компонентов.

Советы по профилактическому обслуживанию шкворней

Профилактическое обслуживание шкворней на автомобилях КамАЗ является важной частью технического обслуживания, которая позволяет избежать серьезных поломок и продлить срок службы транспортного средства. В этом разделе мы рассмотрим основные рекомендации по уходу за шкворнями, а также методы их проверки и регулировки.

1. Регулярная проверка состояния шкворней

Первым шагом в профилактическом обслуживании является регулярная проверка состояния шкворней. Это можно сделать во время планового технического осмотра или при проведении других работ с автомобилем. Обратите внимание на следующие моменты:

Наличие люфта в соединении шкворня и оси. Для этого необходимо покачать переднюю ось автомобиля, проверяя, есть ли заметный люфт.
Состояние смазки. Шкворни должны быть хорошо смазаны, чтобы избежать износа. Проверьте, нет ли утечек смазки и загрязнений.
Визуальный осмотр на наличие трещин и повреждений. Если вы заметили какие-либо дефекты, необходимо заменить шкворни.

2. Смазка шкворней

Смазка шкворней должна проводиться регулярно, в зависимости от условий эксплуатации автомобиля. Рекомендуется использовать качественные смазочные материалы, которые обеспечивают надежную защиту от износа и коррозии. Обычно смазка производится через специальные отверстия, расположенные на шкворнях. Не забывайте очищать отверстия от грязи перед смазкой.

3. Регулировка шкворней

Если в процессе проверки был выявлен люфт, необходимо произвести регулировку шкворней. Для этого:

Поднимите переднюю часть автомобиля с помощью домкрата и установите его на подставки для безопасности.
Снимите защитные крышки с шкворней, если они имеются.
С помощью регулировочного винта или гайки, расположенной на шкворне, отрегулируйте натяжение до минимально допустимого люфта.
После регулировки проверьте, нет ли заеданий при поворотах. Если шкворни работают плавно, можно установить защитные крышки обратно.

4. Замена шкворней

Если шкворни сильно изношены или повреждены, их необходимо заменить. Процесс замены включает в себя:

Снятие старых шкворней, что может потребовать использования специального инструмента для их выпрессовки.
Установка новых шкворней с предварительной смазкой.
Проверку правильности установки и отсутствие люфта.

Следуя этим рекомендациям, вы сможете поддерживать шкворни вашего КамАЗа в хорошем состоянии, что обеспечит надежность и безопасность вашего автомобиля на дороге.
