В данной статье мы подробно рассмотрим топливный клапан КАМАЗ Евро 3, его устройство, диагностику и процесс замены. Топливный клапан играет ключевую роль в обеспечении правильной работы системы подачи топлива, и его неисправности могут привести к серьезным проблемам с двигателем. Мы обсудим основные симптомы неисправности, методы проверки электромагнитного клапана, а также предоставим схему подключения и рекомендации по замене. Эта информация будет полезна как для профессиональных механиков, так и для владельцев автомобилей, стремящихся самостоятельно разобраться в проблемах с топливной системой и поддерживать свой транспорт в исправном состоянии.
Конструктивные особенности и принцип работы
Электромагнитный клапан в системе питания КАМАЗ Евро-3 выполняет функцию запорного устройства, управляемого электрическим сигналом от электронного блока управления (ЭБУ). В отличие от механических кранов, здесь используется соленоид, который, получая напряжение, перемещает сердечник, открывая или закрывая путь для дизельного топлива. На моделях КАМАЗ-740.30 (260 л.с.) и 740.31 (240 л.с.) этот элемент может быть встроен в топливный насос или установлен в магистрали низкого давления перед ним, в зависимости от версии топливной системы Bosch или ЯЗДА.
С конструктивной точки зрения, устройство состоит из корпуса с резьбовыми соединениями, внутри которого находятся катушка индуктивности и подвижный якорь. Ключевым компонентом является сетчатый фильтр грубой очистки, встроенный во входной патрубок. Засорение этого фильтра — одна из самых распространенных причин замены клапана, хотя проблему можно решить простой очисткой. Сечение проходного канала рассчитано так, чтобы обеспечить необходимый объем топлива для работы плунжерных пар во всех режимах.
Типы клапанов и совместимость
На рынке запасных частей представлено множество запорных устройств, которые различаются по размерам, напряжению питания и способам крепления. Для двигателей стандарта Евро-3 важно использовать клапаны, работающие с напряжением бортовой сети 24 В. Установка 12-вольтовых моделей может привести к перегоранию обмотки или неправильной работе устройства.
В таблице ниже представлены ключевые характеристики модификаций клапанов, используемых в технике КАМАЗ:
| Параметр | Стандартное исполнение | Альтернативное/Аналог |
|---|---|---|
| Напряжение | 24 В (постоянный ток) | 12 В (требует доработки схемы) |
| Тип соединения | Резьба М16х1.5 или М18х1.5 | Штуцерное соединение |
| Расположение | На входе в ТНВД | В разрыве топливной магистрали |
При выборе запчасти важно обращать внимание на каталожный номер, указанный в руководстве по эксплуатации автомобиля. Использование неоригинальных компонентов сомнительного качества может привести к «залипанию» клапана при нагреве двигателя, что вызовет самопроизвольную остановку мотора.
| Проблема | Возможные причины | Рекомендации по ремонту |
|---|---|---|
| Клапан не открывается | Засорение, неисправность электромагнита | Очистка или замена клапана |
| Утечка топлива | Износ уплотнителей, повреждение корпуса | Замена уплотнителей или корпуса клапана |
| Неправильная работа клапана | Неправильное подключение, сбой в электронике | Проверка подключения и диагностика системы |
| Повышенный расход топлива | Неправильная регулировка, неисправность датчиков | Регулировка и замена неисправных датчиков |
| Шумы при работе клапана | Износ внутренних деталей | Разборка и замена изношенных деталей |
Интересные факты
Вот несколько интересных фактов о топливном клапане КАМАЗ Евро 3, связанных с его диагностикой и ремонтом:
Умная диагностика: Современные системы диагностики КАМАЗ Евро 3 позволяют не только выявлять неисправности топливного клапана, но и анализировать его работу в реальном времени. Это достигается благодаря встроенным датчикам и бортовым компьютерам, которые могут отслеживать давление и поток топлива, что значительно упрощает процесс диагностики.
Чувствительность к качеству топлива: Топливный клапан КАМАЗ Евро 3 очень чувствителен к качеству используемого топлива. Наличие примесей или низкое качество топлива может привести к засорению клапана, что, в свою очередь, потребует более частого ремонта или замены. Поэтому регулярная проверка и очистка системы подачи топлива являются важными мерами профилактики.
Ремонт или замена?: В зависимости от степени повреждения топливного клапана, его можно как отремонтировать, так и заменить. В некоторых случаях, например, при наличии незначительных повреждений или загрязнений, достаточно провести чистку и замену уплотнительных колец. Однако при серьезных механических повреждениях или коррозии может потребоваться полная замена клапана, что требует дополнительных затрат и времени.
Симптомы неисправности и первичная диагностика
Неисправность электромагнитного клапана можно выявить по нескольким характерным признакам, которые проявляются как во время движения, так и при попытке запустить двигатель. Если при повороте ключа зажигания в положение «включено» не слышен привычный щелчок, это может свидетельствовать о проблемах в цепи управления или в самом соленоиде. Однако отсутствие звука не всегда указывает на поломку клапана — возможно, ЭБУ не отправляет сигнал из-за блокировки иммобилайзером или неисправности датчика тормоза (в некоторых моделях).
Двигатель может запускаться и сразу глохнуть, если клапан открывается лишь на мгновение при старте, а затем отключается. В таких случаях водители часто подозревают ТНВД или форсунки, тратя время на их диагностику. Проверка напряжения на клеммах клапана с помощью мультиметра позволяет быстро определить источник проблемы: если есть напряжение и слышен щелчок — клапан работает исправно, если напряжения нет — необходимо искать обрыв или неисправность в ЭБУ.
Затрудненный запуск «на горячую» также может указывать на неисправность. Тепловое расширение компонентов внутри клапана может привести к заклиниванию штока в закрытом положении. В таком случае легкое постукивание по корпусу клапана может временно восстановить его подвижность, что подтверждает механическую природу проблемы.
Проверка электрической цепи
Для диагностики вам понадобятся мультиметр и контрольная лампа. Сначала проверьте целостность предохранителя, который управляет топливным клапаном. Затем измерьте сопротивление соленоида: для 24-вольтовых систем нормальное значение составляет от 3 до 6 Ом.
Если вы обнаружите обрыв (бесконечное сопротивление) или короткое замыкание (сопротивление близко к нулю), клапан нужно заменить. Также осмотрите провода на наличие повреждений, таких как перетирание или окисление контактов, особенно в области подключения к топливному насосному агрегату, где возможна вибрация.
Технология замены и регулировки
Замена электромагнитного клапана требует внимательности и соблюдения мер безопасности, особенно при работе с легковоспламеняющимися жидкостями. Прежде чем приступить к работе, закройте топливный кран или зажмите топливные шланги, чтобы минимизировать утечку дизельного топлива. Рекомендуется также сбросить давление в системе, несколько раз прокручивая стартер с отключенной подачей топлива (если конструкция включает отдельный контур подкачки).
Снятие старого клапана выполняется путем отворачивания его от корпуса ТНВД или отсоединения топливных трубок, если он представлен как отдельный узел. Под место соединения следует поставить контейнер для сбора топлива. Особое внимание уделите состоянию уплотнительных колец и медных шайб — их повторное использование не допускается.
Установка нового клапана осуществляется в обратном порядке снятия. Резьбовые соединения необходимо затягивать с усилием, указанным в технической документации, чтобы избежать повреждения резьбы на алюминиевом корпусе насоса. После завершения сборки важно прокачать систему питания для удаления воздуха, используя ручной подкачивающий насос или многократное прокручивание стартера.
Нюансы установки на разные модификации
На двигателях КАМАЗ-740.30 клапан часто устанавливается прямо в корпус ТНВД Bosch. Важно не затягивать клапан слишком сильно, чтобы не повредить его посадочное место. В более современных моделях с электронным управлением Common Rail (относящихся к стандартам Евро-4 и выше, хотя иногда встречаются переходные версии) принцип работы может варьироваться, и клапан может управляться импульсными сигналами.
В таблице ниже представлены ключевые этапы выполнения работ и необходимые инструменты:
| Этап работ | Инструмент | Важное замечание |
|---|---|---|
| Демонтаж | Ключи рожковые 17, 19 | Подготовьте контейнер для сбора топлива |
| Очистка | Щетка, растворитель | Избегайте использования ворсистой ветоши |
| Монтаж | Динамометрический ключ | Соблюдайте момент затяжки |
Профилактика и обслуживание системы питания
Долговечность работы топливного клапана и насоса зависит от качества топлива и регулярной замены фильтров. В эксплуатации грузовиков КАМАЗ рекомендуется сокращать интервалы замены топливных фильтров, особенно при заправках на сомнительных АЗС. Вода в топливе представляет серьезную угрозу для прецизионных пар ТНВД и может вызвать коррозию внутренних компонентов клапана.
Регулярная визуальная проверка соединений на наличие подтеканий помогает выявить проблемы на ранних стадиях. Важно также следить за состоянием топливных баков — грязь и отложения на дне могут быстро вывести из строя даже новый фильтр-сетку клапана. Периодическая промывка баков и топливных магистралей значительно увеличивает срок службы всей системы.
При переходе на зимнее дизельное топливо полезно проводить профилактическую чистку сетчатого фильтра электромагнитного клапана. Эта простая процедура занимает всего несколько минут и помогает избежать риска замерзания конденсата в узле.
Типичные ошибки при ремонте
- Пренебрежение чистотой при разборке — попадание пыли или грязи в ТНВД во время замены клапана может повредить плунжеры. Все операции должны выполняться в чистых условиях, а отверстия следует сразу закрывать пробками.
- Применение герметика на резьбе клапана — частицы герметика могут отклеиться и попасть в топливные каналы, что приведет к засорению жиклеров или заклиниванию плунжера. Рекомендуется использовать только оригинальные уплотнения.
- Неправильное подключение полярности — хотя соленоиды зачастую функционируют независимо от полярности, в системах с электронным управлением (где клапан может быть частью общей схемы с датчиками) такая ошибка может повредить электронный блок управления (ЭБУ).
- Игнорирование прокачки системы — запуск двигателя без удаления воздуха приводит к работе на смеси воздуха и топлива, что может вызвать перегрев и износ плунжерных пар из-за недостатка смазки дизельным топливом.
⚠️ Внимание: Топливная система находится под высоким давлением. Не проверяйте герметичность соединений пальцами при работающем двигателе — струя топлива может повредить кожу.
⚠️ Внимание: При замене клапана на двигателях Евро-3 с электронным управлением не отключайте клеммы аккумулятора без необходимости, чтобы не сбить адаптации ЭБУ.
⚠️ Внимание: Не используйте для очистки деталей ветошь, оставляющую ворс. Микроволокна могут забить каналы распылителя или клапана.
Влияние качества топлива на ресурс узла
Качество дизельного топлива в разных регионах может значительно варьироваться. Низкая цетановость и наличие механических примесей — главные факторы, приводящие к поломкам топливной аппаратуры. Клапан, который первым принимает топливо после фильтров тонкой очистки (или имеет встроенный фильтр), испытывает наибольшую нагрузку. Парафины, образующиеся при низких температурах, могут блокировать подвижные элементы.
Применение депрессорных присадок в зимний период помогает предотвратить парафинизацию, но не защищает от воды и абразивных частиц. Поэтому установка дополнительных сепараторов для воды и фильтров-отстойников перед топливным насосом высокого давления (ТНВД) является разумной мерой модернизации для грузовых автомобилей, работающих в сложных условиях.
Регулярное обслуживание и внимательное отношение к сигналам неисправности топливного клапана помогают поддерживать двигатель КАМАЗ Евро-3 в исправном состоянии. Знание принципов работы системы и умение проводить базовую диагностику позволяют избежать ненужных расходов на услуги сервисных центров и простоя техники. Частая замена фильтров и контроль качества топлива остаются ключевыми факторами для долговечности топливной аппаратуры.
Если возникают трудности с диагностикой, и замена клапана и фильтров не дает результата, стоит обратиться к специалистам по настройке ТНВД. Проблема может заключаться в регулировке плунжерных пар или функционировании электронного блока управления.
Методы тестирования клапана на стенде
Тестирование топливного клапана КАМАЗ Евро 3 на стенде является важным этапом диагностики, который позволяет выявить неисправности и оценить работоспособность устройства. Существует несколько методов, которые применяются для проверки состояния клапана, и каждый из них имеет свои особенности и преимущества.
1. Визуальный осмотр
Первым шагом в диагностике является визуальный осмотр клапана. Необходимо проверить наличие механических повреждений, коррозии, утечек топлива и других видимых дефектов. Особое внимание следует уделить уплотнительным элементам, так как их износ может привести к неправильной работе клапана.
2. Проверка электрических соединений
Следующим этапом является проверка электрических соединений, которые обеспечивают работу клапана. Необходимо убедиться в отсутствии обрывов проводов, коррозии на контактах и других проблем, которые могут повлиять на подачу электрического сигнала. Для этого можно использовать мультиметр для измерения сопротивления и проверки целостности цепи.
3. Тестирование на стенде

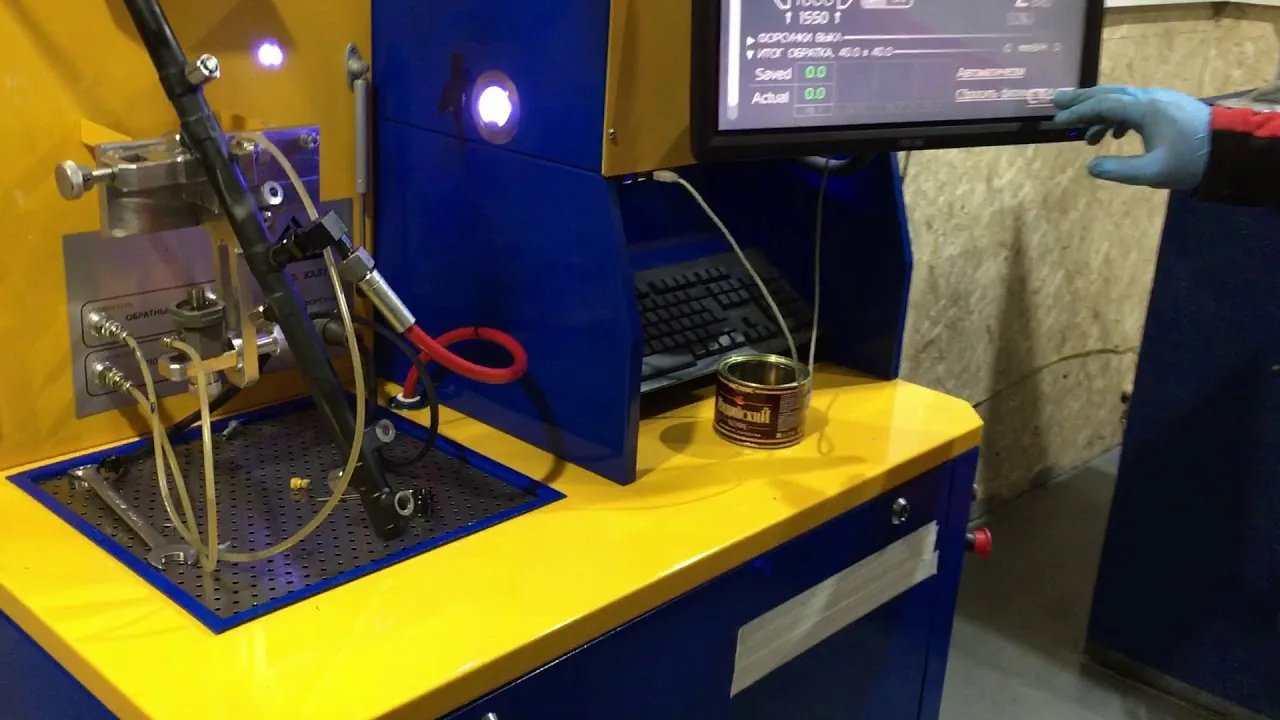

Наиболее информативным методом является тестирование клапана на специальном стенде. Для этого клапан устанавливается в тестовую установку, где имитируются условия работы двигателя. Стенд позволяет проверить следующие параметры:
- Рабочее давление: Клапан должен открываться и закрываться при заданном давлении. Измерение давления позволяет определить, соответствует ли клапан заводским характеристикам.
- Время срабатывания: Важно проверить, насколько быстро клапан реагирует на подачу сигнала. Задержка в срабатывании может указывать на проблемы с механизмом.
- Утечки: При тестировании на стенде также проверяется наличие утечек топлива. Даже небольшие утечки могут привести к снижению эффективности работы двигателя.
4. Анализ полученных данных
После проведения тестирования необходимо проанализировать полученные данные. Если клапан не соответствует установленным параметрам, это может свидетельствовать о необходимости его ремонта или замены. Важно учитывать, что некоторые неисправности могут быть вызваны не только самим клапаном, но и другими компонентами топливной системы, поэтому комплексный подход к диагностике является ключевым.
5. Рекомендации по дальнейшим действиям
В случае выявления неисправностей, рекомендуется обратиться к специалистам для проведения ремонта или замены клапана. Также стоит обратить внимание на регулярное техническое обслуживание топливной системы, что поможет предотвратить возникновение проблем в будущем.
Таким образом, тестирование топливного клапана КАМАЗ Евро 3 на стенде является важным процессом, который позволяет обеспечить надежную работу двигателя и избежать серьезных поломок в будущем.
Использование диагностического оборудования
Для эффективной диагностики и ремонта топливного клапана КАМАЗ Евро 3 необходимо использовать специализированное диагностическое оборудование. Это оборудование позволяет не только выявить неисправности, но и провести комплексный анализ работы системы впрыска топлива.
Одним из основных инструментов является диагностический сканер, который подключается к бортовому компьютеру автомобиля. С его помощью можно считать коды ошибок, которые могут указывать на проблемы с топливным клапаном. Сканеры различаются по функционалу: от простых моделей, которые показывают только коды ошибок, до более сложных, которые могут отображать параметры работы двигателя в реальном времени.
Кроме того, для диагностики топливного клапана может потребоваться мультиметр, который поможет проверить электрические параметры, такие как напряжение и сопротивление. Это особенно важно, так как многие неисправности связаны с электрическими цепями, управляющими клапаном. Например, если напряжение на клапан не поступает, это может указывать на проблемы в проводке или в самом управляющем блоке.
Также полезным инструментом является манометр для проверки давления в системе впрыска. Неправильное давление может привести к неправильной работе клапана, что в свою очередь скажется на производительности двигателя. Проверка давления позволяет убедиться в том, что система работает в пределах заданных параметров.
Не менее важным является использование осциллографа, который позволяет визуализировать электрические сигналы, поступающие на клапан. Это помогает выявить проблемы, которые могут быть не видны при использовании других инструментов. Например, осциллограф может показать, есть ли перебои в подаче сигнала, что может указывать на неисправность в управляющем блоке или в самом клапане.
В процессе диагностики также стоит обратить внимание на состояние топливного фильтра и насосов, так как они могут влиять на работу клапана. Использование специализированного оборудования для проверки этих компонентов поможет избежать ошибок и сократит время на диагностику.
Важно помнить, что диагностика топливного клапана должна проводиться квалифицированным специалистом, который имеет опыт работы с диагностическим оборудованием и знает особенности системы впрыска КАМАЗ Евро 3. Это позволит не только точно выявить неисправности, но и правильно интерпретировать полученные данные, что в конечном итоге приведет к качественному ремонту и восстановлению работоспособности автомобиля.
Рекомендации по выбору запчастей
При выборе запчастей для топливного клапана КАМАЗ Евро 3 необходимо учитывать несколько ключевых факторов, которые помогут обеспечить надежность и долговечность работы автомобиля. В первую очередь, важно обращать внимание на качество запчастей. Рекомендуется приобретать детали только у проверенных производителей, которые зарекомендовали себя на рынке. Это может быть как оригинальная продукция, так и качественные аналоги, но всегда стоит проверять наличие сертификатов и гарантий.
Следующий аспект — совместимость запчастей. Перед покупкой необходимо убедиться, что выбранная деталь соответствует конкретной модели вашего автомобиля. Для этого полезно иметь под рукой техническую документацию или обратиться к специалистам, которые смогут помочь с подбором. Неправильный выбор запчастей может привести к серьезным поломкам и дополнительным затратам на ремонт.
Также стоит обратить внимание на цену запчастей. Слишком низкая стоимость может свидетельствовать о низком качестве, поэтому важно найти баланс между ценой и качеством. Рекомендуется сравнивать цены у разных поставщиков и учитывать не только стоимость самой детали, но и возможные расходы на доставку и установку.
Не менее важным является и срок службы запчастей. При выборе деталей стоит учитывать их ресурс и условия эксплуатации. Например, если автомобиль используется в тяжелых условиях, то лучше выбирать более прочные и надежные компоненты, которые смогут выдержать повышенные нагрузки.
Кроме того, стоит обратить внимание на отзывы других пользователей. Изучение мнений и рекомендаций владельцев автомобилей КАМАЗ может помочь избежать распространенных ошибок и выбрать действительно качественные запчасти. Форумы и специализированные сайты могут стать отличным источником информации о надежных производителях и моделях запчастей.
Наконец, не забывайте о необходимости регулярного обслуживания и диагностики топливного клапана. Даже самые качественные запчасти могут выйти из строя при неправильной эксплуатации или отсутствии должного ухода. Регулярные проверки и замены изношенных деталей помогут продлить срок службы вашего автомобиля и избежать серьезных поломок в будущем.
Обзор распространённых производителей и их характеристики
На рынке запчастей для автомобилей КАМАЗ представлено множество производителей топливных клапанов, каждый из которых предлагает свои уникальные решения и характеристики. Рассмотрим наиболее распространённые бренды и их особенности.
1. КАМАЗ
Оригинальные топливные клапаны, производимые заводом КАМАЗ, отличаются высоким качеством и надежностью. Они разрабатываются с учетом всех технических требований и стандартов, что обеспечивает их долговечность и стабильную работу. Оригинальные детали имеют точные размеры и подходят для всех моделей КАМАЗ Евро 3. Основные характеристики:
- Материал: высококачественная сталь и пластик, устойчивые к коррозии.
- Рабочее давление: соответствует заводским параметрам, что обеспечивает оптимальную производительность.
- Гарантия: обычно предоставляется гарантия на срок до 1 года.
2. Bosch
Компания Bosch является одним из ведущих производителей автомобильных компонентов, включая топливные клапаны. Продукция Bosch известна своей надежностью и инновационными технологиями. Топливные клапаны Bosch для КАМАЗ Евро 3 имеют следующие характеристики:
- Технология: использование современных технологий, таких как электронное управление, что повышает точность работы.
- Долговечность: клапаны имеют увеличенный срок службы благодаря качественным материалам и продуманной конструкции.
- Совместимость: подходит для различных моделей КАМАЗ, что делает их универсальным решением.
3. Delphi
Delphi предлагает широкий ассортимент топливных клапанов, которые также подходят для автомобилей КАМАЗ. Продукция этой компании отличается высоким качеством и доступной ценой. Основные характеристики топливных клапанов Delphi:
- Эффективность: клапаны обеспечивают стабильную подачу топлива и минимизируют потери.
- Устойчивость к внешним воздействиям: детали защищены от коррозии и механических повреждений.
- Легкость установки: клапаны имеют стандартные размеры, что упрощает процесс замены.
4. Zexel
Компания Zexel, известная своими высококачественными компонентами для дизельных двигателей, также производит топливные клапаны для КАМАЗ. Продукция Zexel отличается надежностью и высоким уровнем производительности. Характеристики клапанов Zexel:
- Технология: использование передовых технологий для повышения эффективности работы.
- Качество: строгий контроль качества на всех этапах производства.
- Долговечность: клапаны рассчитаны на длительный срок службы даже в условиях интенсивной эксплуатации.
Выбор подходящего топливного клапана для КАМАЗ Евро 3 зависит от множества факторов, включая бюджет, доступность запчастей и предпочтения владельца автомобиля. Оригинальные детали обеспечивают наилучшее соответствие и надежность, в то время как альтернативные производители могут предложить более доступные решения без значительной потери качества.
