Обратный клапан топливного насоса высокого давления (ТНВД) Cummins играет ключевую роль в обеспечении стабильной работы дизельного двигателя, предотвращая обратный поток топлива и поддерживая необходимое давление в системе. В данной статье мы подробно рассмотрим устройство обратного клапана, его диагностику и процесс замены, что поможет владельцам и механикам своевременно выявлять симптомы неисправности и избегать серьезных поломок. Мы также предоставим таблицу давления и разберем распространенные ошибки, что сделает вашу работу с ТНВД более эффективной и безопасной.
Конструкция и принцип действия запорного элемента
Обратный клапан в системе подачи топлива двигателей Cummins — это простое, но важное устройство, обеспечивающее движение топлива в одном направлении. Он предотвращает возврат дизельного топлива из магистралей высокого давления и рампы обратно в бак, когда двигатель выключен. Поддержание давления в системе необходимо для быстрого запуска и предотвращения попадания воздуха в полости насоса.

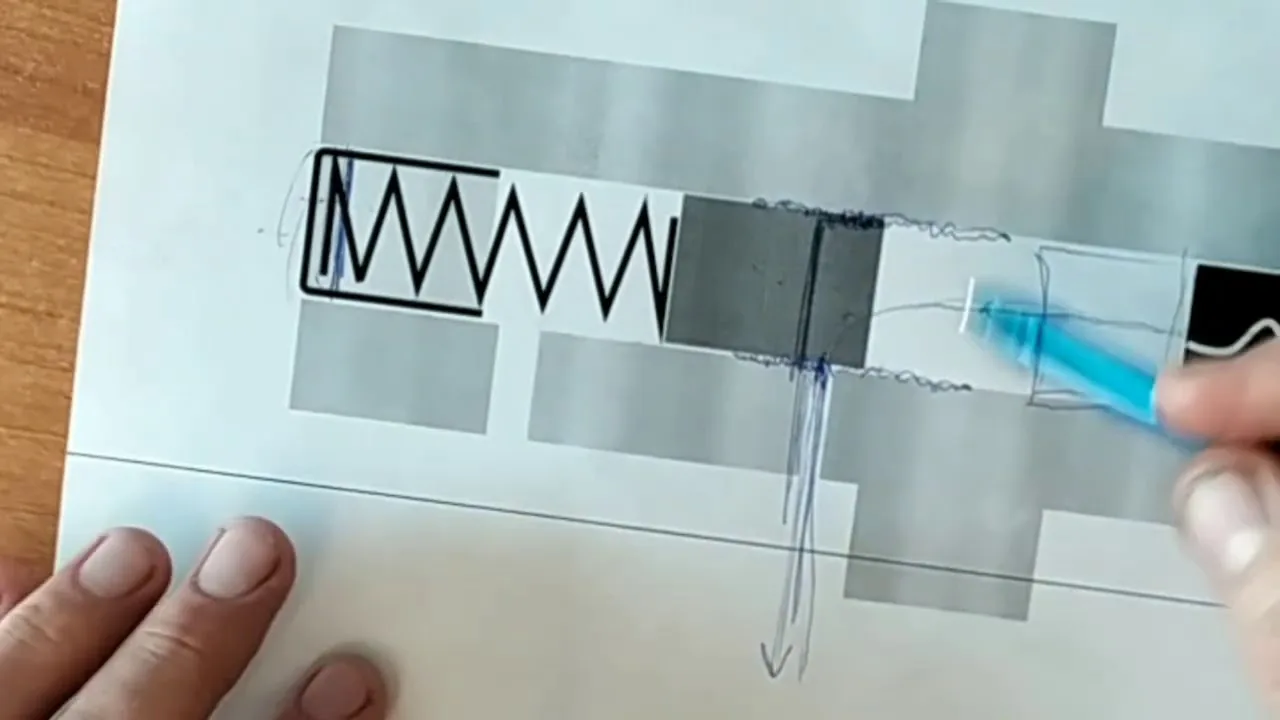

С точки зрения конструкции, этот элемент состоит из корпуса, пружинного штока или конуса и седла, обработанного с высокой точностью. В двигателях Cummins ISF 2.8 и Cummins ISF 3.8 используются различные версии клапанов, которые могут быть интегрированы в головку ТНВД или установлены в разрыв топливной магистрали. Пружина клапана спроектирована для выдерживания определенного усилия, преодолеваемого давлением насоса при подаче топлива.
Во время работы двигателя топливо подается под давлением, что открывает проходное сечение. Как только подача прекращается, пружина возвращает запорный элемент в исходное положение, закрывая канал. Герметичность соединения достигается благодаря плотному прилеганию металлических или полимерных поверхностей, что исключает возможность перетекания жидкости в обратном направлении.
Типы клапанов в зависимости от модели двигателя
В ассортименте двигателей Cummins используются различные подходы к организации обратного потока топлива. На старых моделях и механических насосах могут быть установлены отдельные латунные или стальные клапаны, которые ввинчиваются в корпус. В современных системах Common Rail чаще применяются интегрированные решения, где запорный механизм является частью топливной головки.
Для двигателей Cummins ISBe характерно использование клапанов с резиновыми уплотнениями, которые со временем теряют эластичность из-за температурных колебаний. На моторах Cummins ISF применяются более компактные решения, требующие особого внимания к чистоте топлива. Различия в конструкции определяют разные подходы к диагностике и ремонту данного узла.
| Параметр | Интегрированный клапан | Отдельный клапан |
|---|---|---|
| Расположение | Внутри топливной головки ТНВД | В разрыве топливной магистрали |
| Замена | Необходима разборка насоса или замена головки | Демонтаж без снятия ТНВД |
| Ресурс | Высокий, зависит от общего состояния ТНВД | Средний, подвержен внешним воздействиям |
Важно помнить, что даже небольшое изменение геометрии седла клапана может привести к его негерметичности. Металлическая стружка, попавшая в систему из бака, может оставить риски на рабочей поверхности, что приведет к утечке давления. Поэтому при ремонте обязательно проводится тщательная промывка всех компонентов системы питания.
| Параметр | Описание | Рекомендации по диагностике и замене |
|---|---|---|
| Устройство | Обратный клапан ТНВД Cummins предотвращает обратный поток топлива. | Проверяйте на наличие утечек и повреждений. |
| Диагностика | Проверка работоспособности клапана с помощью манометра и визуального осмотра. | При необходимости замените клапан, если он не закрывается. |
| Замена | Замена клапана требует снятия ТНВД и соблюдения инструкций производителя. | Используйте оригинальные запчасти для замены. |
Интересные факты
Вот несколько интересных фактов о обратном клапане ТНВД (Топливного Насоса Высокого Давления) Cummins:
Функция обратного клапана: Обратный клапан в ТНВД Cummins играет ключевую роль в поддержании давления топлива в системе. Он предотвращает обратный поток топлива, что позволяет насосам работать эффективно и обеспечивает стабильное давление на впрыск. Это особенно важно для дизельных двигателей, где точность впрыска топлива критична для производительности и экономии топлива.
Диагностика неисправностей: Одним из признаков неисправности обратного клапана является затрудненный запуск двигателя. Если клапан не закрывается должным образом, топливо может возвращаться в бак, что приводит к недостаточному давлению на впрыск. Для диагностики часто используют манометры для измерения давления в системе, а также проверяют наличие утечек и состояние фильтров.
Замена и обслуживание: Замена обратного клапана может быть сложной задачей, требующей специальных инструментов и навыков. Важно следить за состоянием клапана и проводить его регулярную проверку, так как его неисправность может привести к серьезным повреждениям ТНВД и других компонентов топливной системы. Рекомендуется использовать оригинальные запчасти и следовать рекомендациям производителя для обеспечения надежной работы системы.
Симптомы неисправности и методы диагностики
Неисправность обратного клапана можно определить по нескольким характерным признакам, проявляющимся в работе двигателя. Один из самых заметных симптомов — затрудненный запуск после длительного простоя. Если для запуска двигателя требуется продолжительная прокрутка стартером, это сигнализирует о потере давления в топливной рампе.
Нестабильная работа на холостом ходу и колебания оборотов также указывают на проблемы с подачей топлива. Воздух, проникающий в систему через неисправный клапан, нарушает равномерность впрыска топлива форсунками. В результате двигатель может троить, дергаться или даже глохнуть при резком нажатии на педаль акселератора.
Проверка герметичности и давления в системе
Для точного определения проблемы необходимо измерить давление в контуре низкого давления и проверить систему на наличие подсоса воздуха. Процесс проверки начинается с визуального осмотра топливных трубопроводов и соединений на предмет утечек. Затем следует перейти к инструментальным методам диагностики.
- Подсоедините прозрачный шланг к выходу из топливного фильтра или в разрыв магистрали перед топливным насосом высокого давления (ТНВД).
- Запустите двигатель и наблюдайте за движением топлива в шланге, обращая внимание на пузырьки воздуха.
- Заглушите двигатель и следите за уровнем топлива в прозрачной трубке в течение 15-20 минут.
- Если уровень топлива падает, это указывает на то, что обратный клапан не удерживает давление или имеется подсос воздуха в другом месте.
Если визуальный осмотр не выявил явных утечек, но симптомы продолжают проявляться, можно использовать метод пережатия шлангов. Пережав обратную магистраль (слив в бак) на работающем двигателе, можно заметить изменения в его работе. Если обороты стабилизируются, это свидетельствует о проблеме с регулятором или обратным клапаном, который пропускает топливо мимо нормы.
Применение диагностического сканера позволяет отслеживать параметры «желаемое» и «фактическое» давление в рампе. Если при запуске фактическое давление увеличивается слишком медленно или не достигает минимальных значений, необходимых для начала впрыска, это подтверждает наличие утечки. Нормальное давление в рампе для запуска должно устанавливаться за несколько секунд работы стартера.
Процесс замены и регулировки узла
Замена обратного клапана ТНВД Cummins требует строгого соблюдения чистоты и последовательности действий. Перед началом работы необходимо снизить давление в топливной системе и отключить аккумулятор. Рабочая зона и инструменты должны быть идеально чистыми, так как попадание пыли в насос недопустимо.
Демонтаж начинается с отсоединения топливных трубок высокого и низкого давления. Важно заранее подготовить контейнеры для слива топлива и заглушки для открытых отверстий. На двигателях Cummins ISF 2.8 доступ к клапану может быть затруднен из-за впускного коллектора или других навесных агрегатов, что потребует их частичного снятия.
Демонтаж и установка нового элемента

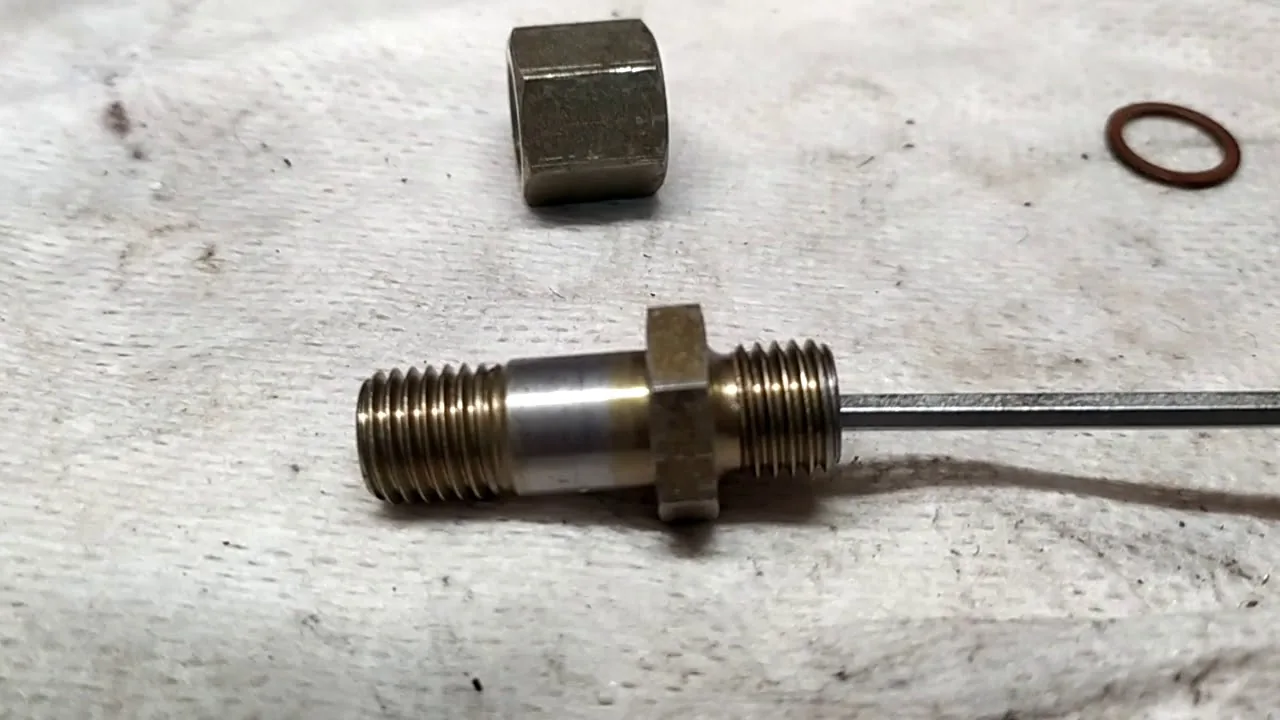

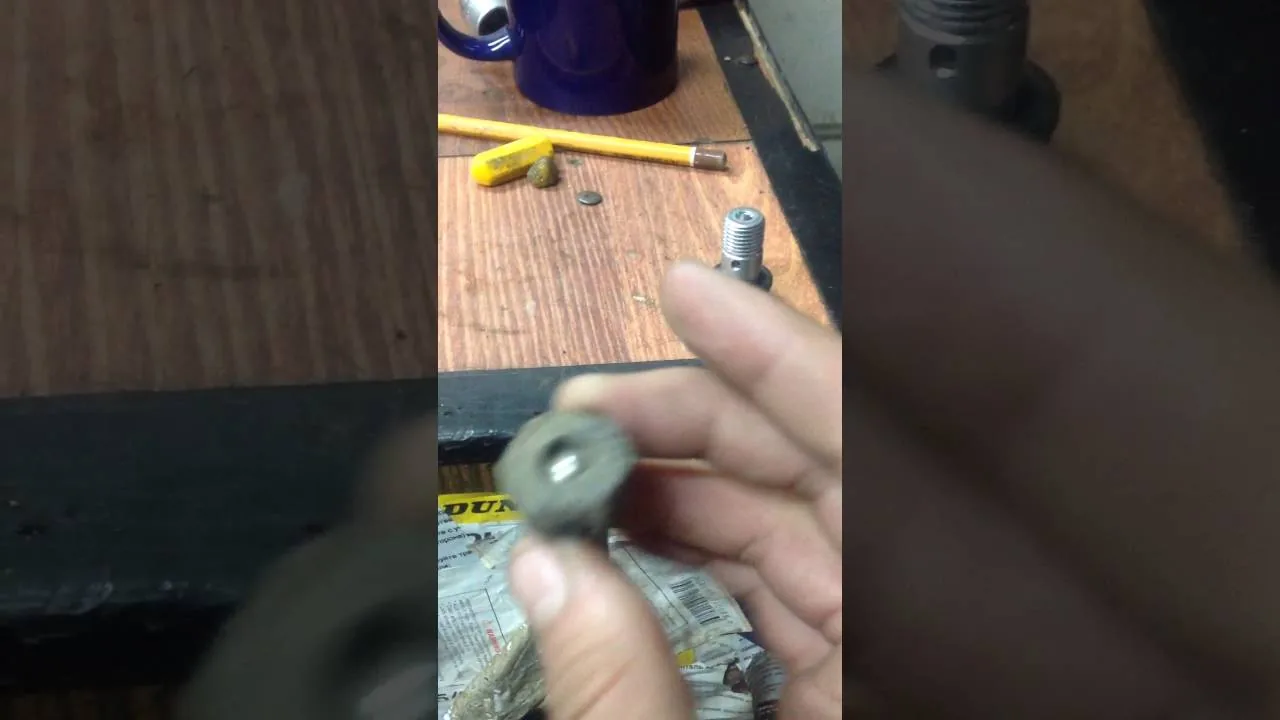

После получения доступа к топливной головке необходимо выкрутить штуцер или снять крышку, в которой находится обратный клапан. Обычно этот клапан представляет собой небольшой цилиндр с пружиной, который может выпасть при неосторожном обращении. Важно следить за тем, чтобы не потерять мелкие детали и не перепутать их расположение при сборке.
Момент затяжки штуцера обратного клапана: 25-30 Нм
Момент затяжки трубок высокого давления: 27-33 Нм
Установка нового клапана выполняется в обратном порядке. Необходимо заменить все уплотнительные кольца и медные шайбы на новые. Повторное использование старых уплотнителей строго не рекомендуется, так как они теряют эластичность и могут привести к утечкам.
| Этап | Действие | Контрольный параметр |
|---|---|---|
| Демонтаж | Снятие трубок и фиксаторов | Отсутствие повреждений резьбы |
| Установка | Монтаж нового клапана и уплотнений | Соблюдение момента затяжки |
| Прокачка | Заполнение системы топливом | Отсутствие воздуха в фильтрах |
После завершения сборки необходимо прокачать топливную систему. На многих современных автомобилях с двигателями Cummins это можно сделать с помощью электрического насоса подкачки при включенном зажигании (без запуска двигателя). Если электрического насоса нет, можно воспользоваться ручной подкачкой или запустить двигатель с короткими интервалами.
Типичные ошибки при ремонте и обслуживании
Ремонт топливной системы требует высокой квалификации и тщательного подхода. Даже опытные специалисты иногда совершают ошибки, которые могут привести к повторным поломкам или выходу из строя дорогостоящих компонентов. Знание распространенных ошибок помогает избежать ненужных затрат и простоев техники.
- Использование неподходящих уплотнителей — применение стандартных резинок вместо маслостойких или герметиков в резьбовых соединениях топливной головки недопустимо. Герметик может раствориться в дизельном топливе и забить каналы, а обычная резина может разбухнуть и разрушиться.
- Нарушение чистоты при сборке — попадание ворса от тряпок, пыли или грязи внутрь ТНВД при замене клапана может быть фатальным для плунжерных пар. Работы должны проводиться в максимально чистых условиях, без использования ворсистых материалов.
- Игнорирование промывки бака и магистралей — если причиной неисправности клапана стала грязь в топливе, простая замена детали не решит проблему. Остатки загрязнений в баке быстро выведут из строя новый клапан и могут повредить форсунки.
- Некачественная прокачка системы — оставшийся в системе воздух может привести к неравномерной работе двигателя и перегреву форсунок. Важно убедиться, что из всех соединений и фильтров полностью удалены воздушные пробки.
⚠️ Внимание: При использовании очистителей или промывок убедитесь, что они совместимы с материалами уплотнений вашего ТНВД. Агрессивные химические вещества могут разрушить резиновые детали за считанные минуты.
Профилактика и ресурс топливной системы
Долговечность обратного клапана и топливного насоса зависит от качества топлива и регулярного обслуживания. Частая замена топливных фильтров защищает дорогостоящее оборудование от износа и загрязнений.
В зимний период необходимо использовать соответствующие сорта дизельного топлива или добавки против замерзания. Кристаллы парафина, образующиеся при низких температурах, могут повредить седло клапана или зажать его в открытом состоянии. Качество дизельного топлива — основной фактор, влияющий на срок службы всей топливной системы.
Рекомендации по продлению срока службы
Соблюдение регламента технического обслуживания помогает выявлять проблемы на ранних этапах. Рекомендуется проверять состояние топливных магистралей и соединений при каждой плановой замене масла. Визуальный осмотр позволяет обнаружить микротрещины в шлангах и следы подтекания.
При заправке на ненадежных АЗС следует быть осторожным и, по возможности, сливать отстой из фильтра-сепаратора. Наличие воды в топливе может вызвать коррозию внутренних компонентов клапана и насоса, что приводит к заклиниванию или утечкам. Вода также способствует размножению микроорганизмов, образующих слизь в баке.
⚠️ Важно: Не допускайте работы двигателя на остатках топлива в баке. Топливный насос может засосать донные отложения, что приведет к поломке фильтра и повреждению клапана.
Исправный обратный клапан обеспечивает надежный запуск и стабильную работу двигателя Cummins в любых условиях. Осознание его значимости и своевременная диагностика помогают избежать серьезных поломок и затрат на ремонт. Регулярный контроль топливной системы — залог долгосрочной и безпроблемной эксплуатации грузовика.
Влияние неисправного клапана на работу двигателя
Неисправный обратный клапан топливного насоса высокого давления (ТНВД) Cummins может существенно повлиять на работу двигателя, что в свою очередь может привести к серьезным проблемам в его функционировании. Обратный клапан отвечает за предотвращение обратного потока топлива из системы впрыска обратно в топливный бак, что обеспечивает стабильное давление в системе и оптимальную подачу топлива к форсункам.
При выходе клапана из строя, возможны следующие негативные последствия:
- Проблемы с запуском двигателя: Если обратный клапан не закрывается должным образом, топливо может возвращаться в бак, что приводит к недостаточному давлению в системе впрыска. Это может затруднить или сделать невозможным запуск двигателя, особенно после длительных периодов простоя.
- Нестабильная работа двигателя: Неисправный клапан может вызывать колебания давления топлива, что приводит к неравномерной подаче топлива к форсункам. Это может проявляться в виде рывков, потерь мощности и увеличенного расхода топлива.
- Повышенный износ компонентов: Неправильное давление топлива может привести к увеличению нагрузки на насос и форсунки, что в свою очередь может вызвать их преждевременный износ и необходимость в замене.
- Загрязнение системы: Обратный поток топлива может привести к тому, что в систему впрыска попадут загрязнения, что может вызвать засорение форсунок и других компонентов системы, требуя более сложной и дорогостоящей диагностики и ремонта.
Таким образом, неисправный обратный клапан ТНВД Cummins может вызвать целый ряд проблем, которые негативно сказываются на производительности и надежности двигателя. Регулярная диагностика и своевременная замена клапана являются важными мерами для обеспечения бесперебойной работы двигателя и продления его срока службы.
Последствия для топливной системы и двигателя
Обратный клапан ТНВД (топливного насоса высокого давления) Cummins играет важную роль в функционировании топливной системы и двигателя в целом. Его основная задача заключается в предотвращении обратного потока топлива, что обеспечивает стабильное давление в системе и оптимальную подачу топлива к форсункам. Если обратный клапан выходит из строя, это может привести к серьезным последствиям как для топливной системы, так и для двигателя.
Одним из первых и наиболее заметных последствий неисправности обратного клапана является затрудненный запуск двигателя. При повреждении или заклинивании клапана, топливо может начать возвращаться обратно в бак, что приводит к снижению давления в системе. В результате, при попытке запуска двигателя, насос не сможет обеспечить необходимое количество топлива, что затруднит или сделает невозможным его запуск.
Кроме того, если обратный клапан не функционирует должным образом, это может вызвать проблемы с подачей топлива к форсункам. Неправильное давление может привести к неравномерной подаче топлива, что, в свою очередь, может вызвать ухудшение работы двигателя, его нестабильную работу на холостом ходу и увеличение расхода топлива. В некоторых случаях это может также привести к образованию углеродных отложений на форсунках, что потребует их чистки или замены.
Неисправный обратный клапан также может стать причиной перегрева двигателя. Поскольку топливо не поступает в нужном объеме, это может привести к недостаточному охлаждению компонентов двигателя, что в свою очередь может вызвать перегрев и потенциальные повреждения. Перегрев может привести к деформации головки блока цилиндров, повреждению поршней и других критически важных компонентов.
Кроме того, постоянные колебания давления в топливной системе могут негативно сказаться на работе ТНВД. Это может привести к его преждевременному износу и необходимости замены, что является дополнительной статьей расходов для владельца автомобиля. Важно отметить, что замена ТНВД — это гораздо более сложная и дорогостоящая процедура, чем замена обратного клапана.
В заключение, неисправность обратного клапана ТНВД Cummins может иметь серьезные последствия для работы как топливной системы, так и двигателя в целом. Регулярная диагностика и своевременная замена этого компонента помогут избежать множества проблем и продлить срок службы автомобиля.
Советы по выбору качественных запчастей
При выборе запчастей для обратного клапана ТНВД Cummins важно учитывать несколько ключевых факторов, которые помогут обеспечить надежность и долговечность работы системы впрыска. Во-первых, необходимо обращать внимание на производителя запчастей. Рекомендуется выбирать детали от известных и проверенных брендов, которые зарекомендовали себя на рынке. Это может быть как оригинальная продукция, так и качественные аналоги от сторонних производителей.
Во-вторых, стоит обратить внимание на сертификацию и соответствие запчастей стандартам качества. Наличие сертификатов ISO или других международных стандартов говорит о том, что продукция прошла необходимые испытания и соответствует требованиям безопасности и надежности.
Также важно учитывать совместимость запчастей с конкретной моделью ТНВД. Для этого рекомендуется заранее ознакомиться с технической документацией и спецификациями, чтобы избежать ошибок при покупке. Неправильный выбор детали может привести к снижению производительности системы и даже к ее поломке.
Не менее важным аспектом является цена запчастей. Слишком низкая стоимость может свидетельствовать о низком качестве продукции, поэтому стоит быть осторожным с предложениями, которые выглядят слишком привлекательными. В то же время, высокая цена не всегда гарантирует высокое качество, поэтому важно проводить анализ и сравнение цен на рынке.
Кроме того, стоит обратить внимание на отзывы других пользователей и рекомендации специалистов. Это поможет получить представление о реальном качестве запчастей и их надежности в эксплуатации. Наличие положительных отзывов и рекомендаций может служить дополнительным аргументом в пользу выбора той или иной детали.
Наконец, рекомендуется приобретать запчасти в проверенных магазинах или у официальных дистрибьюторов, которые могут предоставить гарантии на свою продукцию. Это обеспечит дополнительную защиту от возможных рисков и поможет избежать неприятных ситуаций в будущем.
Критерии выбора и проверка поставщиков
При выборе поставщика обратного клапана для ТНВД Cummins важно учитывать несколько ключевых критериев, которые помогут гарантировать качество и надежность приобретаемого компонента. В первую очередь, необходимо обратить внимание на репутацию компании. Изучите отзывы других клиентов, а также рейтинги поставщиков на специализированных платформах. Надежные компании обычно имеют положительные отзывы и длительный опыт работы на рынке.
Следующим важным аспектом является наличие сертификатов качества. Убедитесь, что поставщик предлагает продукцию, соответствующую международным стандартам, таким как ISO 9001. Это подтверждает, что производственные процессы компании контролируются и соответствуют высоким требованиям.
Также стоит обратить внимание на ассортимент и наличие оригинальных запчастей. Поставщики, которые предлагают широкий выбор компонентов, включая оригинальные запчасти от производителя, могут гарантировать более высокое качество и совместимость с вашим ТНВД. Кроме того, наличие запасных частей на складе позволяет сократить время ожидания и минимизировать простои в работе.
Не менее важным критерием является цена. Сравните предложения различных поставщиков, но помните, что слишком низкая цена может свидетельствовать о низком качестве продукции. Лучше всего выбирать оптимальное соотношение цены и качества, основываясь на репутации компании и отзывах клиентов.
Проверка поставщиков также включает в себя изучение условий гарантии и возврата товара. Надежные компании предлагают гарантии на свою продукцию и имеют четкие условия возврата, что свидетельствует о их уверенности в качестве предлагаемых товаров.
Наконец, не забывайте о технической поддержке и консультациях. Поставщики, готовые предоставить квалифицированную помощь и рекомендации по выбору и установке обратного клапана, могут стать надежными партнерами в вашем бизнесе. Убедитесь, что у компании есть возможность оперативно ответить на ваши вопросы и помочь в решении возможных проблем.
