Обратный клапан ТНВД ЯМЗ 238 играет ключевую роль в обеспечении стабильной работы топливной системы, предотвращая обратный поток топлива и поддерживая необходимое давление. В данной статье мы подробно рассмотрим устройство обратного клапана, его диагностику и ремонт, а также предоставим полезные рекомендации по регулировке и замене. Знание признаков неисправности и правильные методы проверки давления помогут вам избежать серьезных поломок и продлить срок службы двигателя. Эта информация будет полезна как профессиональным механикам, так и владельцам автомобилей с двигателями ЯМЗ 238, стремящимся поддерживать свою технику в исправном состоянии.
Конструкция и функции обратного клапана в системе ЯМЗ 238
Работа топливного насоса высокого давления (ТНВД) серии ЯМЗ 238 основана на точной дозировке топлива. Обратный клапан играет важную роль в гидравлическом контуре.
Главная функция этого узла — поддержание стабильного избыточного давления в подводящей системе и предотвращение обратного потока жидкости, когда насос не работает.
На двигателях ЯМЗ 238 в основном используются плунжерные насосы золотникового типа. Слив топлива регулируется не только перепускным клапаном, но и системой обратных клапанов в секциях.
Конструкция этого элемента представляет собой запорное устройство, выполненное в проходном или угловом варианте. Внутри находится подпружиненный конус или шарик, реагирующий на изменения давления.
Принцип работы и гидравлические характеристики
В нормальном режиме работы топливный подкачивающий насос создает поток, при котором давление топлива превышает усилие пружины запорного механизма. Это приводит к открытию клапана и пропуску дизельного топлива к плунжерным парам.
Избыточное топливо, не попадающее в рабочие камеры ТНВД, возвращается через перепускной клапан обратно в бак. Это обеспечивает циркуляцию и охлаждение компонентов насоса.
При остановке двигателя давление в системе снижается, и пружина обратного клапана прижимает запорный элемент к седлу, герметизируя систему и предотвращая утечку топлива.
Герметичность запорного механизма напрямую влияет на время, необходимое для подготовки двигателя к запуску после длительных периодов простоя.
Если клапан пропускает топливо в обратном направлении, это приводит к утечке топлива из ТНВД, которое замещается воздухом, проникающим через неплотности в соединениях трубопроводов.
⚠️ Внимание: Использование двигателя с неисправным обратным клапаном может вызвать постоянный подсос воздуха, что приводит к неравномерной работе цилиндров и увеличивает износ плунжерных пар.
На практике бывают случаи, когда клапан заедает в открытом положении, что снижает давление в рампе и мешает развить полную мощность под нагрузкой.
В некоторых версиях ТНВД 80-й и 60-й серий обратный клапан встроен в корпус насоса, что усложняет его замену или ремонт.
| Параметр | Описание | Рекомендации по диагностике и ремонту |
|---|---|---|
| Признаки неисправности | Увеличение расхода топлива, нестабильная работа двигателя | Проверить герметичность клапана, осмотреть на наличие повреждений |
| Методы диагностики | Визуальный осмотр, проверка давления, тест на утечку | Использовать манометр для проверки давления, провести тест на утечку |
| Процесс ремонта | Замена уплотнительных колец, чистка клапана | Заменить изношенные детали, использовать герметик для улучшения уплотнения |
Интересные факты
Вот несколько интересных фактов о обратном клапане ТНВД (Топливного Насоса Высокого Давления) ЯМЗ 238, связанных с его диагностикой и ремонтом:
Функция обратного клапана: Обратный клапан в ТНВД ЯМЗ 238 играет критически важную роль в поддержании давления в топливной системе. Он предотвращает обратный поток топлива, что обеспечивает стабильное давление на входе в насос и предотвращает его "сухую" работу. Это особенно важно для надежного запуска двигателя и его стабильной работы.
Диагностика неисправностей: Одним из основных признаков неисправности обратного клапана является затрудненный запуск двигателя или его неустойчивая работа на холостом ходу. Для диагностики можно использовать манометр для измерения давления в системе. Если давление падает ниже нормы, это может указывать на проблемы с клапаном.
Ремонт и замена: Ремонт обратного клапана может включать в себя чистку и замену уплотнительных колец. Однако в случае серьезных повреждений или износа, рекомендуется полная замена клапана. Важно использовать оригинальные запчасти или качественные аналоги, чтобы избежать повторных проблем в будущем.
Симптомы неисправности и методы первичной диагностики
Определение проблем с обратным клапаном требует внимательного анализа работы двигателя в различных режимах, начиная с момента его запуска.
Одним из наиболее заметных симптомов является трудность при запуске «на горячую» или после длительного простоя, когда стартер нужно крутить дольше обычного.
Во время работы двигателя неисправность может проявляться в виде нестабильных оборотов на холостом ходу, особенно если в системе накопилось много воздуха.
Визуальный осмотр топливных шлангов может дать важные подсказки: если в прозрачных участках трубок видны пузырьки воздуха, движущиеся к топливному насосу высокого давления, это указывает на нарушение герметичности.
Проверка давления и визуальный осмотр
Для точной диагностики необходимо измерить давление в топливоподводящей системе. Оно должно соответствовать заводским стандартам для конкретной модели топливного насоса высокого давления (ТНВД).
Проверка давления производится с помощью манометра, который подключается в разрыв топливной магистрали между подкачивающим насосом и входом в ТНВД.
Если давление ниже установленной нормы, это может указывать на износ пружины обратного клапана или попадание инородных частиц под запорный конус.
Если манометр показывает нормальные значения давления, но двигатель продолжает глохнуть или работает нестабильно, стоит проверить герметичность клапана в закрытом состоянии.
Для этого можно зажать сливной шланг обратки на работающем двигателе. Если работа мотора улучшится, это указывает на нарушение пропускной способности системы или на «зависание» клапана.
Также важно обратить внимание на цвет выхлопных газов. Черный дым при перегазовках может свидетельствовать о неправильном соотношении смеси из-за проблем с подачей топлива.
Часто водители не замечают небольшие подтеки топлива в области штуцеров обратки, считая их несущественными. Однако именно через эти места в систему может попадать воздух во время работы двигателя.
Если после замены топливных фильтров проблема с запуском не решилась, вероятность неисправности обратного клапана или уплотнений ТНВД значительно возрастает.
Технология замены и регулировки узла
Процесс замены обратного клапана требует высокой чистоты и внимательности. Даже мельчайшие абразивные частицы могут негативно повлиять на работу топливной системы.
Перед началом работы важно тщательно очистить внешние поверхности топливного насоса и сопредельных трубок от загрязнений и масла. Это поможет избежать попадания грязи в внутренние механизмы.
Демонтаж клапана выполняется после отключения топливных магистралей. Рекомендуется заранее подготовить контейнер для сбора остаточного топлива.

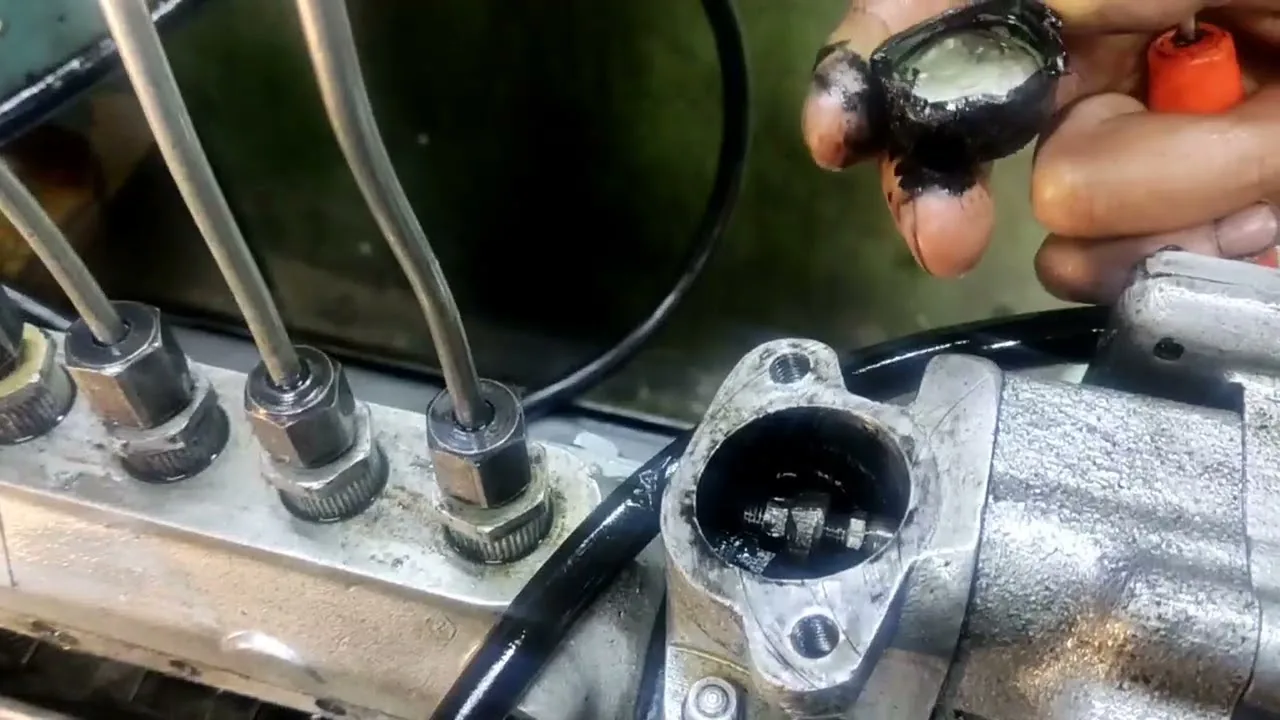

В зависимости от конструкции насоса, обратный клапан может быть отдельным съемным элементом или частью более сложного узла регулятора.
Порядок демонтажа и установки компонентов
При демонтаже клапана важно запомнить или зафиксировать расположение регулировочных шайб и прокладок, так как их толщина влияет на давление открытия.
Новый или восстановленный клапан устанавливается с новыми уплотнительными кольцами, которые рекомендуется предварительно смазать чистым дизельным топливом.
Затяжка резьбовых соединений должна выполняться с указанным моментом, чтобы избежать повреждения корпуса клапана и обеспечить надежную герметичность соединения.
- Отсоедините топливоподводящий и сливной трубопроводы от ТНВД, закупорив отверстия чистыми пробками.
- Удалите крепежные болты или выкрутите корпус обратного клапана из гнезда ТНВД.

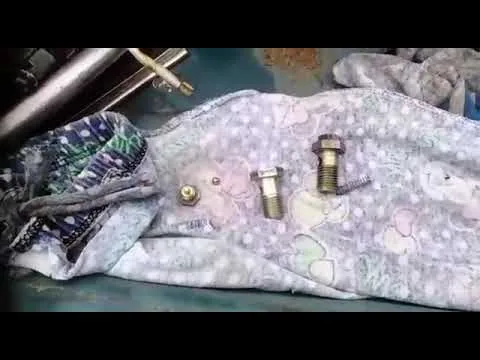

- Извлеките старый клапан, пружину и регулировочные шайбы, внимательно осмотрите седло клапана на наличие задиров.
- Установите новый клапан в сборе или замените внутренние компоненты, соблюдая правильную последовательность сборки.
- Закрутите корпус клапана и подключите топливные магистрали, заменив медные шайбы на новые.
- Прокачайте топливную систему ручным насосом до появления топлива без пузырьков воздуха.
После сборки необходимо провести регулировку давления, если конструкция клапана это позволяет, путем подбора шайб или регулировки винта.
На некоторых моделях ТНВД регулировка осуществляется на специальном стенде, где имитируется работа насоса и измеряется ход плунжера регулятора.
В полевых условиях регулировку можно выполнить лишь приблизительно, контролируя работу двигателя и отсутствие утечек. Однако точные параметры следует проверять в мастерской.
Типичные ошибки при обслуживании и ремонте
Неопытные механики часто совершают ошибки, которые могут свести на нет результаты ремонта и привести к серьезным поломкам дорогостоящей топливной аппаратуры.
Одной из распространенных проблем является игнорирование качества топлива при проверке работы клапана, что может привести к неверной диагностике.
Часто также используются неподходящие уплотнители или герметики, которые под воздействием дизельного топлива теряют свои свойства.
- Применение герметика на резьбе клапана — использование силиконовых или других герметиков недопустимо, так как их частицы могут оторваться и заклинить плунжерную пару. Ремонт должен осуществляться исключительно заменой прокладок.
- Неправильный выбор пружины — установка пружины от другой модели или аналога с отличающейся жесткостью может нарушить давление в системе и вызвать нестабильную работу двигателя.
- Игнорирование прокачки системы — после замены клапана многие забывают тщательно прокачать систему, оставляя воздух, что может привести к гидроудару или износу деталей ТНВД.
- Невнимание к чистоте рабочего места — попадание пыли или грязи при замене клапана на открытом воздухе без защиты часто становится причиной выхода из строя всего насоса.
Важно помнить, что даже новый клапан может не функционировать должным образом, если в баке осталась вода или грязь, которые быстро выведут новый элемент из строя.
Поэтому замена обратного клапана должна сопровождаться проверкой топливных фильтров и, при необходимости, сливом отстоя из бака.
Параметры давления и совместимость модификаций
Двигатели серии ЯМЗ 238 выпускались в различных модификациях, и топливные системы для них могут существенно различаться как по конструкции, так и по настройкам.
Топливные насосы высокого давления (ТНВД) бывают двух типов: разделенные (с отдельным регулятором) и моноблочные. Это различие влияет на расположение и тип обратных клапанов в системе.
Важно точно определить модель насоса по номеру на табличке, чтобы правильно выбрать необходимый ремкомплект или комплектующий узел.
Сравнение параметров для разных серий ТНВД
Ниже представлены ориентировочные значения давления, которые необходимо поддерживать в системе для различных моделей насосов, устанавливаемых на ЯМЗ 238.
| Модель ТНВД | Давление открытия (кгс/см²) | Тип клапана |
|---|---|---|
| ЯМЗ-238 (разделенный) | 0.2 - 0.4 | Шариковый/Конусный |
| ЯМЗ-238НБ (моноблочный) | 0.5 - 0.8 | Золотниковый |
| ЯМЗ-238Д (турбо) | 0.3 - 0.6 | Конусный |
Эти значения являются ориентировочными. Для точной настройки рекомендуется обращаться к технической документации конкретного двигателя.
Различия в давлениях обусловлены производительностью подкачивающих насосов и требованиями к распылению топлива в камере сгорания.
При покупке запасных частей важно обращать внимание на маркировку производителя, так как рынок переполнен товарами низкого качества.
Качество металла пружины и точность обработки седла клапана — ключевые параметры, влияющие на срок службы узла.
⚠️ Внимание: Применение неоригинальных клапанов с измененной геометрией может привести к сбоям в работе регулятора опережения впрыска.
В некоторых случаях, особенно при использовании изношенных насосов, замена обратного клапана может дать лишь временный результат, если плунжерные пары или кулачковый вал также подвержены износу.
Комплексная диагностика топливной системы помогает избежать повторных ремонтов и гарантирует стабильную работу двигателя в любых условиях эксплуатации.
Эксплуатационные нюансы и обслуживание
Долговечность обратного клапана и всей топливной системы ЯМЗ 238 зависит от качества топлива и регулярного технического обслуживания.
Своевременная замена топливных фильтров необходима, так как именно они задерживают большую часть загрязнений.
В зимний период важно использовать зимние сорта дизельного топлива или антигелевые добавки, чтобы избежать забивания клапана парафином.
Профилактика и уход за системой
Регулярное слива отстоя из фильтров-отстойников помогает удалить воду и крупные механические загрязнения до попадания в топливный насос высокого давления (ТНВД).
При первых признаках нестабильной работы двигателя необходимо немедленно проверить состояние топливных трубопроводов и наличие подсоса воздуха.
Запас чистого топлива в канистре для экстренной заправки защитит топливную систему от последствий использования некачественного топлива.
Если двигатель не используется длительное время, рекомендуется полностью заполнить топливный бак, чтобы уменьшить образование конденсата и предотвратить окисление топлива.
Визуальный осмотр состояния топливных шлангов и хомутов также важен перед каждым выездом.
Поддержание исправности обратного клапана ТНВД ЯМЗ 238 — залог надежного запуска двигателя и его экономичной работы в любых режимах.
Понимание принципов функционирования этого узла позволяет быстро выявлять неисправности и предотвращать более серьезные проблемы в топливной системе.
Качественный ремонт с использованием проверенных комплектующих обеспечивает длительный срок службы двигателя и отсутствие неполадок в пути.
Методы тестирования обратного клапана на стенде
Обратный клапан топливного насоса высокого давления (ТНВД) ЯМЗ 238 играет ключевую роль в обеспечении стабильной работы системы впрыска. Его основная функция заключается в предотвращении обратного потока топлива, что обеспечивает правильное давление в системе и предотвращает возможные повреждения компонентов. Для диагностики состояния обратного клапана применяются различные методы тестирования на стенде, которые позволяют выявить его неисправности и определить необходимость ремонта или замены.
Одним из наиболее распространенных методов тестирования является визуальный осмотр. При этом проверяется целостность клапана, наличие механических повреждений, коррозии или загрязнений. Важно обратить внимание на состояние уплотнительных колец, так как их износ может привести к утечкам и снижению эффективности работы клапана.
Следующий этап диагностики включает проверку герметичности. Для этого на стенде создается давление, превышающее рабочее, и наблюдается за возможными утечками. Если давление начинает падать, это свидетельствует о том, что клапан не удерживает топливо, что может указывать на его неисправность.
Также применяется метод проверки открытия и закрытия клапана. Для этого на стенде устанавливается манометр, который позволяет отслеживать давление в системе. Клапан должен открываться при определенном давлении, что позволяет топливу поступать в систему, и закрываться при снижении давления, предотвращая обратный поток. Если клапан не открывается или закрывается с задержкой, это может указывать на его износ или загрязнение.
Еще одним важным методом является тестирование на наличие механических заеданий. Для этого клапан подвергается циклическому воздействию, имитирующему условия работы в реальных условиях. При этом проверяется, насколько свободно он открывается и закрывается. Заедание может быть вызвано накоплением грязи или повреждением внутренних компонентов клапана.
Для более точной диагностики может использоваться ультразвуковая очистка, которая позволяет удалить загрязнения, не повреждая сам клапан. После очистки повторно проводятся все вышеописанные тесты для оценки состояния клапана.
В заключение, тестирование обратного клапана ТНВД ЯМЗ 238 на стенде включает в себя комплексный подход, который сочетает визуальный осмотр, проверку герметичности, функциональные испытания и методы очистки. Правильная диагностика и своевременный ремонт помогут избежать серьезных поломок и продлить срок службы системы впрыска.
Использование специализированного оборудования для диагностики
Для эффективной диагностики обратного клапана топливного насоса высокого давления (ТНВД) ЯМЗ 238 необходимо использовать специализированное оборудование, которое позволяет точно определить состояние данного элемента системы впрыска. Клапан играет ключевую роль в обеспечении стабильной работы двигателя, предотвращая обратный поток топлива и поддерживая необходимое давление в системе.
Одним из основных инструментов для диагностики является стенд для проверки ТНВД, который позволяет имитировать рабочие условия и оценить функциональность обратного клапана. На стенде можно провести тестирование на герметичность, а также проверить его реакцию на изменение давления. Это позволяет выявить возможные неисправности, такие как заклинивание или утечка топлива.
Кроме того, для диагностики обратного клапана можно использовать манометры и вакуумметры, которые помогут измерить давление в системе и определить, соответствует ли оно нормам, установленным производителем. Низкое давление может указывать на неисправность клапана, в то время как слишком высокое давление может свидетельствовать о его заклинивании в закрытом положении.
Также стоит обратить внимание на использование осциллографов, которые позволяют визуализировать сигналы, поступающие от датчиков давления и других элементов системы. Это может помочь в выявлении проблем с обратным клапаном, так как любые аномалии в сигналах могут указывать на его неправильную работу.
Важно помнить, что диагностика должна проводиться квалифицированными специалистами, обладающими опытом работы с ТНВД ЯМЗ 238 и соответствующим оборудованием. Неправильная диагностика может привести к ошибочным выводам и, как следствие, к ненужным затратам на ремонт или замену исправных компонентов.
В заключение, использование специализированного оборудования для диагностики обратного клапана ТНВД ЯМЗ 238 является необходимым этапом в процессе обслуживания и ремонта. Это позволяет не только выявить существующие проблемы, но и предотвратить их возникновение в будущем, обеспечивая надежную и эффективную работу двигателя.
Ремонтные материалы и инструменты для работы с клапаном
Для успешного ремонта обратного клапана ТНВД ЯМЗ 238 необходимо подготовить соответствующие материалы и инструменты. Правильный выбор инструментов и расходных материалов существенно влияет на качество выполненных работ и долговечность отремонтированного узла.
1. Ремонтные материалы:
- Уплотнительные кольца: В процессе эксплуатации клапана уплотнительные элементы могут терять свои свойства, что приводит к утечкам топлива. Рекомендуется использовать кольца из качественных материалов, устойчивых к воздействию топлива и высоких температур.
- Смазочные материалы: Для обеспечения плавной работы клапана и предотвращения его заклинивания необходимо использовать специальные смазки, совместимые с топливом. Это могут быть как жидкие, так и пастообразные смазки, которые обеспечивают защиту от коррозии.
- Клеевые составы: В некоторых случаях может потребоваться использование клеевых составов для фиксации деталей. Важно выбирать клеи, которые выдерживают воздействие топлива и имеют высокую прочность на сдвиг.
2. Инструменты:
- Набор ключей: Для разборки и сборки клапана потребуется набор гаечных ключей различных размеров. Рекомендуется использовать ключи с трещоткой для удобства работы в ограниченных пространствах.
- Отвертки: Плоские и крестовые отвертки понадобятся для откручивания винтов и креплений. Лучше всего использовать отвертки с магнитными наконечниками, чтобы избежать потери мелких деталей.
- Плоскогубцы: Они могут понадобиться для захвата и удержания мелких деталей, а также для работы с пружинами и другими элементами клапана.
- Микрометр или штангенциркуль: Для точной измерения размеров деталей клапана и проверки их на износ. Это поможет определить, нужно ли заменять детали или их можно отремонтировать.
- Очиститель для деталей: Перед сборкой клапана все его элементы должны быть тщательно очищены от загрязнений и остатков топлива. Для этого можно использовать специальные очистители, которые не повреждают поверхности.
Подготовив все необходимые материалы и инструменты, можно приступить к диагностике и ремонту обратного клапана ТНВД ЯМЗ 238. Правильная организация рабочего процесса и использование качественных компонентов значительно увеличат шансы на успешное восстановление работоспособности клапана.
Рекомендации по выбору и подготовке
При выборе обратного клапана для топливного насоса высокого давления (ТНВД) ЯМЗ 238 необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежную и долговечную работу двигателя. В первую очередь, следует обратить внимание на оригинальность запчасти. Использование оригинальных компонентов гарантирует соответствие всем техническим требованиям и стандартам, что в свою очередь минимизирует риск возникновения неисправностей.
Важно также учитывать спецификации и характеристики обратного клапана. Необходимо проверить, соответствует ли клапан требованиям вашего конкретного двигателя, так как разные модели могут иметь различные параметры. Рекомендуется ознакомиться с технической документацией на ТНВД, где указаны все необходимые данные.
При выборе обратного клапана стоит обратить внимание на производителя. Предпочтение следует отдавать известным и зарекомендовавшим себя брендам, которые предлагают качественные запчасти. Это поможет избежать покупки некачественного изделия, которое может привести к серьезным поломкам и дополнительным затратам на ремонт.
Перед установкой нового обратного клапана необходимо провести его подготовку. В первую очередь, следует очистить все соединительные поверхности от загрязнений и остатков старого герметика. Это обеспечит надежное и герметичное соединение, что крайне важно для нормальной работы системы. Также рекомендуется проверить состояние уплотнительных колец и, при необходимости, заменить их на новые.
Перед установкой клапана стоит внимательно осмотреть его на предмет механических повреждений или дефектов. Наличие трещин, вмятин или коррозии может свидетельствовать о низком качестве изделия или о том, что оно было повреждено в процессе транспортировки. В случае обнаружения каких-либо дефектов, лучше отказаться от установки такого клапана и выбрать другой.
После установки обратного клапана необходимо провести проверку его работы. Для этого следует запустить двигатель и внимательно следить за его работой. Обратите внимание на наличие утечек топлива в области установки клапана. Если утечки не обнаружены, а двигатель работает стабильно, значит, установка прошла успешно.
В заключение, правильный выбор и подготовка обратного клапана ТНВД ЯМЗ 238 являются залогом надежной работы двигателя. Следуя вышеуказанным рекомендациям, вы сможете избежать многих проблем и продлить срок службы вашего автомобиля.
Обратный клапан в контексте общей системы ТНВД
Обратный клапан является важным элементом топливного насоса высокого давления (ТНВД) ЯМЗ 238, который отвечает за поддержание необходимого давления в системе подачи топлива. Его основная функция заключается в предотвращении обратного потока топлива, что обеспечивает стабильную работу двигателя и предотвращает его остановку из-за недостатка топлива.
В системе ТНВД обратный клапан устанавливается в линии подачи топлива и работает в паре с другими компонентами, такими как фильтры и регуляторы давления. При запуске двигателя насос создает давление, необходимое для подачи топлива к форсункам. Обратный клапан открывается, позволяя топливу проходить в нужном направлении, и закрывается, когда давление в системе достигает определенного уровня, тем самым предотвращая его обратный поток.
Неправильная работа обратного клапана может привести к различным проблемам, таким как затрудненный запуск двигателя, его нестабильная работа на холостом ходу или даже полная остановка. В случае, если клапан заедает в открытом или закрытом положении, это может вызвать переполнение системы или, наоборот, недостаток топлива, что негативно скажется на производительности двигателя.
Для диагностики состояния обратного клапана необходимо провести несколько проверок. Во-первых, следует визуально осмотреть клапан на наличие механических повреждений, коррозии или загрязнений. Во-вторых, можно провести тест на герметичность, проверив, не происходит ли утечка топлива через клапан при его закрытом состоянии. Также стоит обратить внимание на давление в системе: если оно не соответствует норме, это может указывать на неисправность обратного клапана.
Если диагностика показала, что обратный клапан неисправен, его необходимо заменить или отремонтировать. Замена клапана, как правило, не вызывает сложностей и может быть выполнена самостоятельно при наличии необходимых инструментов. Важно использовать только оригинальные запчасти или качественные аналоги, чтобы избежать повторных поломок.
Ремонт обратного клапана может включать в себя чистку от загрязнений, замену уплотнительных колец или пружин, если они износились. Однако в случае серьезных повреждений, таких как трещины или деформации, лучше всего заменить клапан целиком. После выполнения всех работ необходимо провести повторную диагностику, чтобы убедиться в правильной работе системы.
