Обратный клапан топлива является важным элементом системы питания двигателей КамАЗ 740, обеспечивая правильное функционирование и стабильную работу двигателя. В данной статье мы подробно рассмотрим устройство обратного клапана, основные признаки его неисправности, а также предоставим пошаговую инструкцию по диагностике и замене этого компонента. Знание о том, как правильно проверять и заменять обратный клапан, поможет владельцам и механикам избежать серьезных проблем с двигателем, повысить его надежность и продлить срок службы автомобиля.
Принцип работы и устройство запорной арматуры
Работа системы питания дизельного двигателя КамАЗ-740 зависит от герметичности контура низкого давления, где важную роль играют обратные клапаны.
Основная функция этого элемента — обеспечить движение топлива в одном направлении: от топливного бака к ТНВД и далее к форсункам, предотвращая обратный поток жидкости.
Устройство состоит из корпуса с подпружиненным запорным элементом, который открывается при достижении определенного давления и надежно закрывается при его снижении.
Если клапан застревает в открытом положении, топливо может возвращаться в бак, что приводит к образованию воздушных пробок. Если клапан застревает в закрытом положении, подача горючего к насосу высокого давления полностью останавливается.
На современных версиях двигателей устанавливаются клапаны с пружинами, имеющими заданные характеристики, что обеспечивает стабильное давление в подводящей магистрали. Это крайне важно для правильной работы плунжерных пар.
⚠️ Важно: Использование двигателя с неисправным обратным клапаном может привести к работе ТНВД «на сухую», что вызывает быстрый износ и повреждения плунжерных пар.
Типы клапанов в системе питания
В топливной системе грузовиков КамАЗ используются различные запорные механизмы, которые отличаются местом установки и рабочими параметрами давления.
Первый вид располагается в топливоподкачивающем насосе или на входе фильтра грубой очистки. Он предотвращает обратный слив топлива из магистралей, когда двигатель не работает.
Второй вид — перепускной клапан, установленный на ТНВД. Он регулирует избыточное давление, возвращая лишний дизель обратно в бак или на вход насоса.
| Тип клапана | Место установки | Функция |
|---|---|---|
| Впускной | Топливоподкачивающий насос | Защита от обратного тока в бак |
| Перепускной | ТНВД (головка) | Сброс избыточного давления |
| Сливной | Топливные рампы | Удаление топлива с воздухом |
Знание различий между этими компонентами помогает точно выявить источник неисправности при диагностике системы.
Нарушение работы любого из узлов может изменить гидравлический режим функционирования всей системы топливоподачи.
| Этап диагностики/замены | Описание действий | Рекомендуемые инструменты |
|---|---|---|
| 1. Визуальный осмотр | Проверить наличие утечек и повреждений | Фонарик, зеркало |
| 2. Проверка работоспособности | Проверить открытие и закрытие клапана | Манометр, насос |
| 3. Демонтаж клапана | Снять обратный клапан из системы | Гаечные ключи, отвертка |
| 4. Установка нового клапана | Установить новый клапан на место | Гаечные ключи, герметик |
| 5. Проверка системы | Проверить систему на наличие утечек | Манометр, тест на герметичность |
Интересные факты
Вот несколько интересных фактов о диагностике и замене обратного клапана системы питания КамАЗ:
Функция обратного клапана: Обратный клапан в системе питания КамАЗ играет ключевую роль в поддержании давления топлива и предотвращении его обратного потока. Это особенно важно для дизельных двигателей, где даже небольшие утечки могут привести к проблемам с запуском и работой двигателя.
Методы диагностики: Для диагностики обратного клапана можно использовать как визуальный осмотр, так и специальные инструменты, такие как манометры. Если давление топлива в системе падает ниже нормы, это может указывать на неисправность клапана. Также стоит обратить внимание на наличие утечек или загрязнений в топливной системе.
Замена клапана: При замене обратного клапана важно соблюдать последовательность действий и использовать оригинальные запчасти. Неправильная установка или использование некачественных деталей может привести к повторным поломкам и серьезным повреждениям двигателя. Рекомендуется также проверять состояние других компонентов системы питания, таких как топливный насос и фильтры, чтобы избежать повторных проблем.
Симптомы неисправности и методы диагностики
Необходимость замены обратного клапана можно определить по нескольким косвенным признакам, проявляющимся в работе двигателя во время эксплуатации.

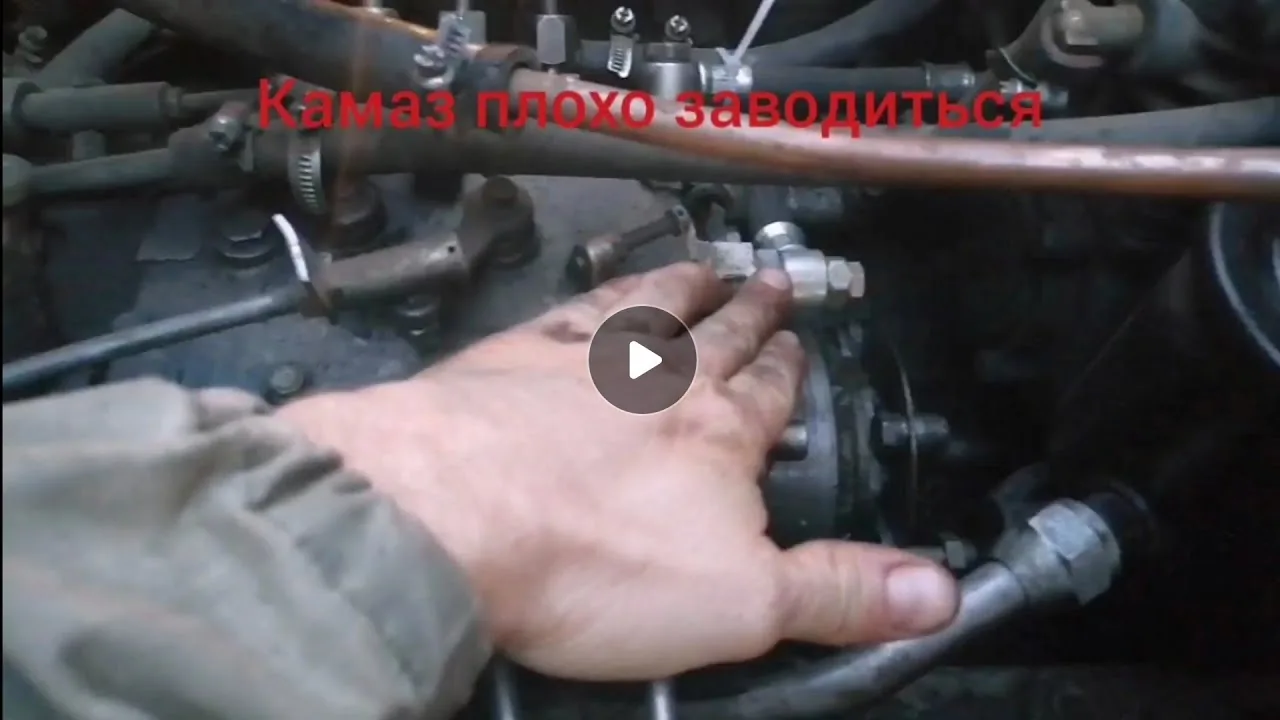

Одним из наиболее заметных симптомов является трудность с запуском после длительного простоя. Водителю может потребоваться несколько раз включать стартер для прокачки топливной системы.
Также можно заметить снижение мощности и «провалы» в оборотах под нагрузкой, что указывает на попадание воздуха в топливную магистраль из-за неплотностей в клапане.
Визуальный осмотр часто выявляет подтеки топлива в области соединений. Однако внутренняя утечка запорного элемента может не проявляться внешними признаками.
Для точной диагностики необходимо проверить давление в системе и проанализировать работу двигателя в различных режимах.
Проверка герметичности и давления
Процесс проверки начинается с визуального осмотра всех топливных шлангов и соединений на наличие подсоса воздуха или утечек.
Затем проверьте работу топливоподкачивающего насоса: при работающем двигателе отсоедините шланг подачи и оцените напор струи. Он должен быть стабильным и пульсирующим.
Для проверки обратного клапана используйте метод пережатия шлангов: если после остановки двигателя топливо быстро уходит из прозрачной части магистрали, это свидетельствует о том, что клапан не удерживает.
Применение прозрачной трубки в разрыве магистрали перед топливным насосом высокого давления (ТНВД) позволяет визуально обнаружить пузырьки воздуха, что указывает на подсос.
Если при работающем двигателе в прозрачном шланге наблюдается пена или крупные пузыри, это говорит о разгерметизации в участке от бака до насоса, где часто виноват обратный клапан.
Также проверьте сливную магистраль: если из нее идет мощная струя на холостых оборотах, это может указывать на заклинивание перепускного клапана на ТНВД.
Технология замены обратного клапана
Замена неисправного компонента требует соблюдения чистоты и последовательности действий, чтобы избежать загрязнения системы.
Перед началом работ закройте краны топливных баков или зажмите топливные шланги, чтобы минимизировать утечку дизельного топлива.
Все операции рекомендуется выполнять в хорошо проветриваемом помещении или на свежем воздухе, строго соблюдая нормы пожарной безопасности.
Обязательно установите новые уплотнительные прокладки и шайбы; повторное использование старых элементов недопустимо.
После установки нового клапана прокачайте систему для удаления воздушных пробок.
Замена клапана топливоподкачивающего насоса
Для доступа к клапану насоса низкого давления может потребоваться снять защитные кожухи или фильтры.
После отсоединения подводящего шланга нужно выкрутить корпус клапана или заменить его, в зависимости от конструкции насоса ТНВД.
При установке нового компонента резьбовые соединения рекомендуется смазывать тонким слоем топлива. Избегайте герметиков, которые могут растворяться и попасть в систему.
Затяжка должна выполняться с усилием, указанным в технической документации, чтобы не повредить алюминиевый корпус насоса.

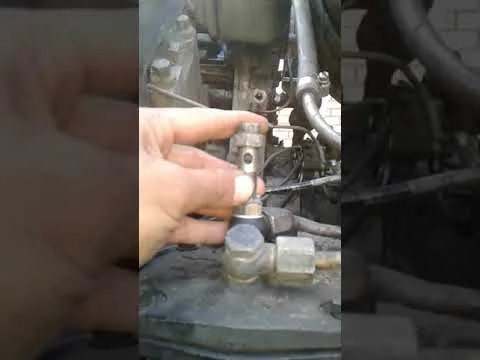

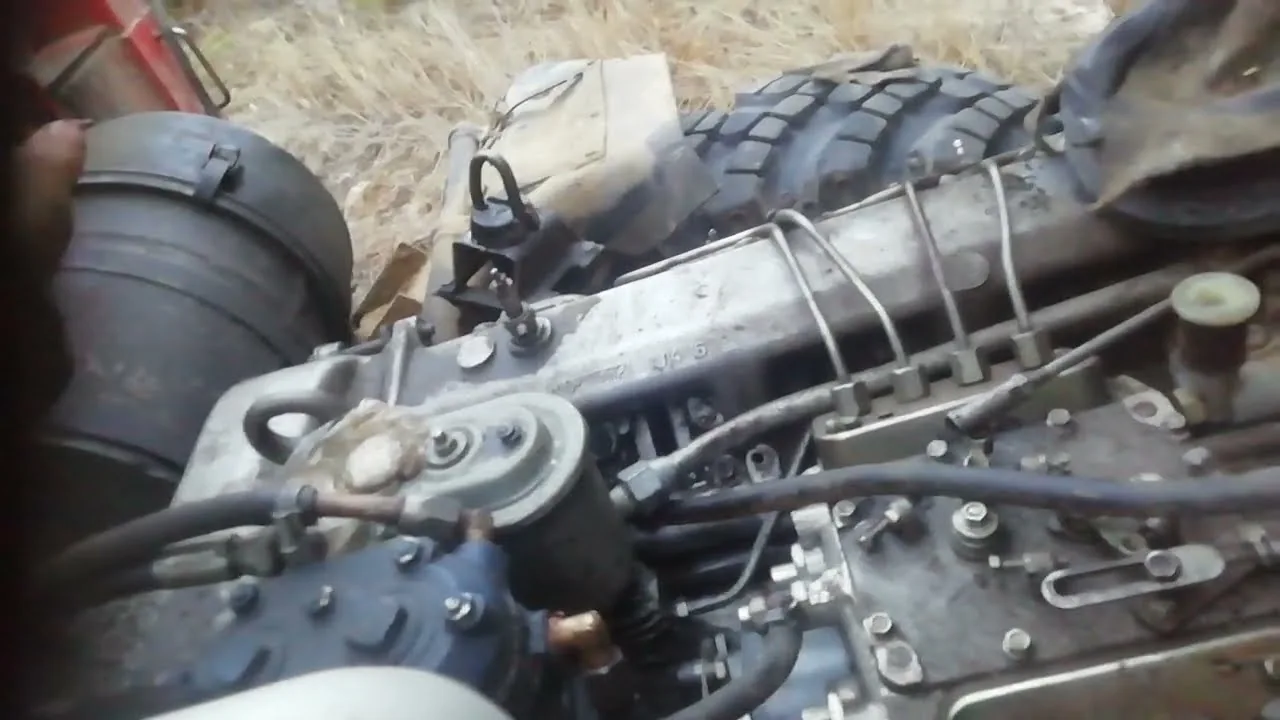

Замена перепускного клапана ТНВД
Работы с топливными насосами высокого давления (ТНВД) требуют осторожности, так как это высокоточные устройства, чувствительные к даже незначительным загрязнениям.
Перепускной клапан обычно расположен на задней или боковой стороне головки ТНВД и закрыт специальной пробкой.
После откручивания пробки необходимо извлечь пружину и клапан. Их можно заменить на новые или очистить в чистом дизельном топливе, если они загрязнены.
Сборка выполняется в обратном порядке, при этом обязательно замените медные уплотнительные кольца.
Важно помнить, что направление установки клапана не должно быть перепутано, так как он имеет строго определённую ориентацию потока.
Регулировка и настройка системы
После замены клапанов необходимо проверить правильность работы всей системы подачи топлива и отсутствие утечек воздуха.
Регулировка давления в системе низкого давления осуществляется подбором пружин перепускного клапана или настройкой винтов, если это предусмотрено конструкцией.
Оптимальное давление в магистрали перед топливным насосом высокого давления (ТНВД) должно составлять от 0.2 до 0.4 кгс/см². Это гарантирует надежную работу плунжерных пар.
Недостаточное давление может привести к потере мощности, а избыточное создаст нагрузку на сальники ТНВД и увеличит расход топлива.
Проверка давления выполняется с помощью манометра, который подключается в разрыв топливной магистрали перед входом в насос высокого давления.
| Параметр | Нормативное значение | Допустимое отклонение |
|---|---|---|
| Давление подачи | 0.2 - 0.4 кгс/см² | ±0.05 кгс/см² |
| Давление открытия | 0.1 - 0.15 кгс/см² | Без ограничений |
Прокачка топливной системы
Завершающим этапом процесса является полная прокачка системы для удаления воздуха, который мог попасть во время замены компонентов.
Для этой процедуры используется ручной насос, установленный на топливоподкачивающем насосе, или электрический насос, который встречается на современных моделях.
Прокачка продолжается до тех пор, пока из форсунок или сливной магистрали топливного насоса не начнет поступать топливо без пузырьков воздуха.
После завершения прокачки двигатель запускается и работает на холостых оборотах, при этом проверяется герметичность всех соединений.
Если двигатель глохнет после отпускания рычага ручного насоса, это может указывать на наличие воздуха в системе или на то, что клапан не удерживает давление.
⚠️ Важно: Во время прокачки следите за уровнем топлива в баке, чтобы избежать повторного завоздушивания системы из-за недостатка топлива.
Типичные ошибки при обслуживании
При ремонте топливной системы своими силами часто возникают ошибки, которые могут свести на нет все усилия и даже привести к поломке двигателя.
Одной из распространенных проблем является пренебрежение чистотой во время работы, что может привести к попаданию абразивных частиц в топливный насос высокого давления (ТНВД).
Также часто используются неподходящие уплотнители или герметики, которые разрушаются под воздействием дизельного топлива.
- Использование старых прокладок — повторная установка уплотнителей может привести к подсосу воздуха, так как материал теряет эластичность и деформируется.
- Неправильная установка клапана — если элемент установлен против потока, это блокирует подачу топлива, и двигатель не сможет запуститься или сразу заглохнет.
- Игнорирование прокачки — запуск двигателя с воздухом в системе вызывает неравномерную работу и может повредить плунжерные пары из-за недостатка смазки.
- Применение герметика на резьбе — если герметик попадет в систему, он может забить жиклеры и каналы распылителей, что потребует дорогостоящего ремонта.
Обеспечение стабильной работы двигателя
Регулярное техническое обслуживание топливной системы — ключ к долговечной и надежной работе грузовиков КамАЗ в любых условиях эксплуатации.
Своевременная замена фильтров и проверка состояния обратных клапанов помогают избежать неожиданных остановок и затратных ремонтов.
Качество топлива также имеет большое значение: загрязненный дизель может быстро вывести из строя запорную арматуру и насосное оборудование.
При первых признаках нестабильной работы двигателя необходимо провести диагностику, не дожидаясь полной остановки автомобиля.
Комплексный подход к обслуживанию системы питания обеспечивает оптимальный расход топлива и заявленную производителем мощность двигателя.
Инструменты и материалы для замены клапана
Для успешной замены обратного клапана системы питания КамАЗ необходимо подготовить определённые инструменты и материалы. Правильный выбор инструментов не только упростит процесс работы, но и обеспечит высокое качество выполненных операций.
Инструменты:
- Набор ключей: Для демонтажа и монтажа обратного клапана потребуется набор гаечных ключей различных размеров. Чаще всего используются ключи на 10, 12 и 14 мм.
- Отвертки: Плоские и крестовые отвертки помогут открутить крепежные элементы, если они используются в конструкции клапана.
- Плоскогубцы: Эти инструменты могут понадобиться для работы с хомутами и другими крепежами, которые могут быть труднодоступными.
- Динамометрический ключ: Для обеспечения правильного затяжки крепежных элементов, особенно если производитель указывает конкретные значения момента затяжки.
- Ключ для фильтров: Если клапан установлен в системе с фильтром, может понадобиться специальный ключ для его демонтажа.
- Ножницы по металлу или резак: Если необходимо обрезать старые шланги или другие элементы системы.
- Лоток для сбора жидкости: Для предотвращения загрязнения рабочего места и сбора топлива, которое может вытекать во время замены.
Материалы:
- Новый обратный клапан: Приобретите качественный заменитель, соответствующий спецификациям вашего автомобиля. Рекомендуется использовать оригинальные запчасти или проверенные аналоги.
- Уплотнительные кольца: Важно заменить старые уплотнители на новые, чтобы избежать утечек. Убедитесь, что они подходят по размеру и материалу.
- Топливопровод: Если старый шланг повреждён, лучше заменить его на новый, чтобы избежать проблем в будущем.
- Технические жидкости: Запаситесь необходимыми жидкостями, такими как топливо и, возможно, смазочные материалы для обработки резьбовых соединений.
Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс замены обратного клапана, минимизировав время простоя и обеспечив надёжность работы системы питания вашего КамАЗа.
Подбор необходимых запчастей
При диагностике и замене обратного клапана системы питания КамАЗ важно правильно подобрать необходимые запчасти, чтобы обеспечить надежную работу двигателя и всей системы в целом. Обратный клапан играет ключевую роль в поддержании давления топлива и предотвращении его обратного потока, что критично для работы дизельного двигателя.
Первым шагом в подборе запчастей является определение модели и года выпуска вашего КамАЗа. Разные модели могут иметь различные спецификации и размеры клапанов. Для этого можно обратиться к технической документации автомобиля или воспользоваться каталогами запчастей, которые доступны как в печатном, так и в электронном виде.
Следующим шагом является выбор производителя запчастей. На рынке представлено множество производителей, как оригинальных, так и неоригинальных. Оригинальные запчасти, как правило, имеют более высокое качество и гарантии, но и стоят дороже. Неоригинальные запчасти могут быть более доступными по цене, но важно выбирать проверенные бренды, чтобы избежать проблем с качеством и надежностью.
При выборе обратного клапана необходимо учитывать следующие параметры:
- Диаметр соединений: Убедитесь, что диаметр клапана соответствует диаметру трубопроводов системы питания вашего автомобиля.
- Материал изготовления: Обратные клапаны могут быть изготовлены из различных материалов, таких как металл или пластик. Выбор материала влияет на долговечность и устойчивость к коррозии.
- Рабочее давление: Убедитесь, что клапан рассчитан на рабочее давление, соответствующее характеристикам вашего двигателя.
- Совместимость: Проверьте, что выбранный клапан совместим с другими компонентами системы питания, такими как насосы и фильтры.
Не забудьте также о дополнительных расходных материалах, таких как уплотнительные кольца и прокладки, которые могут потребоваться при установке нового клапана. Их замена поможет избежать утечек и обеспечит надежную герметичность соединений.
В заключение, правильный подбор запчастей для обратного клапана системы питания КамАЗ — это залог успешной диагностики и замены. Не спешите с покупкой, тщательно изучите все параметры и рекомендации, чтобы обеспечить надежную и долгосрочную работу вашего автомобиля.
Проверка состояния других компонентов системы питания
При диагностике обратного клапана системы питания КамАЗ важно учитывать состояние других компонентов, так как они могут влиять на его работу. Система питания включает в себя топливный насос, фильтры, трубопроводы и форсунки, и неисправности в этих элементах могут привести к неправильной работе обратного клапана.
Первым шагом в проверке состояния системы питания является осмотр топливного насоса. Он должен обеспечивать необходимое давление и производительность. Для этого можно использовать манометр, подключив его к выходу насоса. Если давление ниже нормы, это может указывать на износ насоса или засорение фильтров.
Следующим этапом является проверка топливных фильтров. Они должны быть чистыми и не забитыми. Загрязненные фильтры могут ограничивать поток топлива, что негативно сказывается на работе всей системы. Рекомендуется заменять фильтры согласно регламенту, а также проверять их состояние при каждой диагностике.
Трубопроводы также требуют внимания. Необходимо осмотреть их на наличие трещин, утечек и коррозии. Любые повреждения могут привести к потере давления и нарушению работы системы. Важно проверить соединения на герметичность, так как даже небольшие утечки могут существенно повлиять на производительность системы питания.
Форсунки играют ключевую роль в распылении топлива, и их состояние также необходимо проверять. Неправильная работа форсунок может привести к неравномерному распределению топлива и, как следствие, к перегреву двигателя или его недостаточной мощности. Рекомендуется проводить тестирование форсунок на стенде, чтобы убедиться в их исправности.
Кроме того, стоит обратить внимание на состояние топливного бака. Наличие грязи и осадка в баке может привести к загрязнению системы и, как следствие, к поломке обратного клапана. Регулярная очистка бака и использование качественного топлива помогут избежать многих проблем.
Таким образом, для полноценной диагностики обратного клапана системы питания КамАЗ необходимо учитывать состояние всех компонентов системы. Это позволит не только выявить неисправности, но и предотвратить их появление в будущем, обеспечивая надежную и эффективную работу двигателя.
Диагностика топливного фильтра и насосов
Диагностика топливного фильтра и насосов является важным этапом в обслуживании системы питания автомобилей КамАЗ. Правильная работа этих компонентов обеспечивает стабильную подачу топлива к двигателю, что, в свою очередь, влияет на его производительность и экономичность.
Первым шагом в диагностике является визуальный осмотр топливного фильтра. Необходимо проверить его на наличие загрязнений, ржавчины и механических повреждений. Если фильтр сильно загрязнен или имеет видимые повреждения, его следует заменить. Важно помнить, что замена фильтра должна производиться в соответствии с рекомендациями производителя, так как частота замены может варьироваться в зависимости от условий эксплуатации автомобиля.
Следующий этап диагностики включает проверку давления топлива, которое подается насосами. Для этого потребуется манометр, который подключается к системе подачи топлива. Нормальное давление должно соответствовать значениям, указанным в технической документации. Если давление ниже нормы, это может указывать на неисправность насоса или засорение фильтра. В случае, если давление выше нормы, возможно, что клапан обратного клапана не работает должным образом, что также требует внимания.
Кроме того, стоит проверить работу топливного насоса. Для этого можно прослушать его работу: при включении зажигания насос должен издавать характерный звук. Если звук отсутствует или он слишком громкий, это может свидетельствовать о неисправности. Также стоит обратить внимание на наличие утечек топлива в области насоса и соединений. Утечки могут привести к снижению давления и, как следствие, к проблемам с подачей топлива.
Не менее важным аспектом является проверка электрических соединений, которые обеспечивают работу насосов. Необходимо убедиться в отсутствии коррозии, повреждений проводов и плохих контактов. В случае необходимости следует очистить соединения и, при необходимости, заменить поврежденные провода.
После завершения всех проверок и диагностики, если были выявлены неисправности, необходимо произвести замену неисправных компонентов. Замена топливного фильтра и насосов должна проводиться с соблюдением всех мер безопасности, так как работа с топливом требует осторожности. После замены рекомендуется провести повторную диагностику, чтобы убедиться в исправности системы питания и отсутствии утечек.
Таким образом, регулярная диагностика топливного фильтра и насосов является залогом надежной работы системы питания автомобиля КамАЗ. Это не только продлевает срок службы компонентов, но и обеспечивает эффективную работу двигателя, что в конечном итоге влияет на экономию топлива и общую производительность автомобиля.
