Обратные клапаны ТНВД ЯМЗ-236 играют ключевую роль в обеспечении стабильной работы топливной системы, предотвращая обратный поток топлива и поддерживая необходимое давление. В данной статье мы подробно рассмотрим расположение этих клапанов, предоставим схемы установки и расскажем о признаках их неисправности. Знание о том, как правильно заменить обратные клапаны и отрегулировать давление, поможет вам избежать серьезных поломок и продлить срок службы вашего двигателя.
Конструкция топливной системы и роль запорной арматуры
Топливный насос высокого давления для двигателя ЯМЗ-236 — это сложный механический узел, который выполняет функции нагнетания, дозирования и распределения топлива. В стандартной комплектации система включает подкачивающий насос низкого давления, фильтр для тонкой очистки, магистрали и сам насос высокого давления. Ключевым элементом, обеспечивающим надежную работу системы, является перепускной (обратный) клапан, который часто встроен в корпус насоса или установлен на сливной магистрали.
Основная задача обратного клапана — поддержание избыточного давления в камере подкачивающего насоса и предотвращение обратного потока топлива в бак при остановке двигателя. Без этого элемента топливо может вернуться в бак под действием гравитации или вибрации, что приводит к образованию воздушных пробок. В результате стартеру приходится долго вращать коленвал, чтобы заполнить магистрали и удалить воздух, что значительно сокращает срок службы аккумулятора.
В конструкции ТНВД ЯМЗ-236 используются два основных типа запорных элементов: шариковые и плунжерные клапаны. Шариковые клапаны обычно располагаются в каналах подкачивающего насоса или на входе и выходе фильтров. Плунжерные (золотниковые) клапаны чаще всего встречаются внутри корпуса ТНВД в качестве перепускного клапана для регуляции давления. Герметичность седла клапана — ключевой параметр, определяющий эффективность работы всей топливной системы.
Типы клапанов в зависимости от модификации насоса
На двигателях серии ЯМЗ-236 используются различные версии топливных насосов, что влияет на конструкцию и расположение клапанов. В ранних моделях, оснащенных насосами серий ЯМЗ-204 или 604, обратные клапаны часто размещались в отдельных корпусах или встраивались в пробки топливных каналов. В более современных версиях, таких как ЯМЗ-204.5 или 175, применяется интегрированная система перепуска, где клапан является частью регулятора давления.
В некоторых конфигурациях обратный клапан устанавливается непосредственно на входе в топливный фильтр тонкой очистки или на выходе из фильтра-отстойника. Это позволяет блокировать поток топлива не только в насосе, но и в магистрали, ведущей к нему. Различия в конструкции требуют индивидуального подхода к диагностике: на одной модификации клапан легко заменить, а на другой может потребоваться частичная разборка ТНВД.
Следует учитывать, что в системе могут быть два независимых контура запирания: один на входе (от бака) и другой на сливе (обратка). Сливной клапан часто называют перепускным, так как он сбрасывает избыточное топливо, подаваемое подкачивающим насосом, обратно во входную магистраль или в бак, выполняя функцию обратного запирания при остановке.
| Тип клапана | Место установки | Функция |
|---|---|---|
| Шариковый | Вход/выход подкачивающего насоса | Блокировка обратного потока, создание разрежения |
| Плунжерный (Золотниковый) | Регулятор давления (сливная магистраль) | Поддержание давления, сброс излишков |
| Лепестковый | Топливные фильтры (редко) | Односторонний поток через фильтрующий элемент |
Перед началом работ важно провести диагностику типа установленного клапана. Визуальный осмотр пробки перепускного канала или входного штуцера поможет определить конструкцию запорного элемента. На практике чаще всего встречаются шариковые клапаны с пружиной, которые легко обслуживать, но могут залипать при загрязнении топлива.
⚠️ Внимание: Перед демонтажом любых компонентов топливной системы обязательно закройте топливный кран или пережмите шланги подачи, чтобы избежать вытекания большого объема дизельного топлива и попадания грязи в систему.
| Параметр | Описание | Рекомендации по замене |
|---|---|---|
| Расположение клапанов | На корпусе ТНВД, вблизи топливных магистралей | Проверять при каждом ТО |
| Тип обратного клапана | Механический или пружинный | Использовать оригинальные запчасти |
| Частота замены | Каждые 1000-1500 моточасов или при неисправности | Проверять на наличие утечек и заеданий |
Интересные факты
Вот несколько интересных фактов о расположении и замене обратных клапанов в топливных насосах высокого давления (ТНВД) ЯМЗ-236:
Расположение клапанов: Обратные клапаны в ТНВД ЯМЗ-236 расположены в корпусе насоса и играют ключевую роль в поддержании давления топлива. Их правильное расположение обеспечивает эффективный возврат топлива и предотвращает его утечку, что критично для стабильной работы двигателя.
Материалы и износ: Обратные клапаны часто изготавливаются из высокопрочных материалов, таких как нержавеющая сталь или композитные материалы, что позволяет им выдерживать высокие давления и температуры. Однако со временем они могут изнашиваться, что приводит к снижению эффективности работы ТНВД и необходимости их замены.
Процесс замены: Замена обратных клапанов в ТНВД ЯМЗ-236 требует аккуратности и точности. Важно не только правильно установить новые клапаны, но и следить за чистотой деталей, чтобы избежать попадания загрязнений в систему. Неправильная установка может привести к серьезным проблемам в работе двигателя, включая его перегрев и снижение мощности.
Эти факты подчеркивают важность обратных клапанов в системе ТНВД и необходимость их регулярного обслуживания.
Локализация обратного клапана в корпусе ТНВД

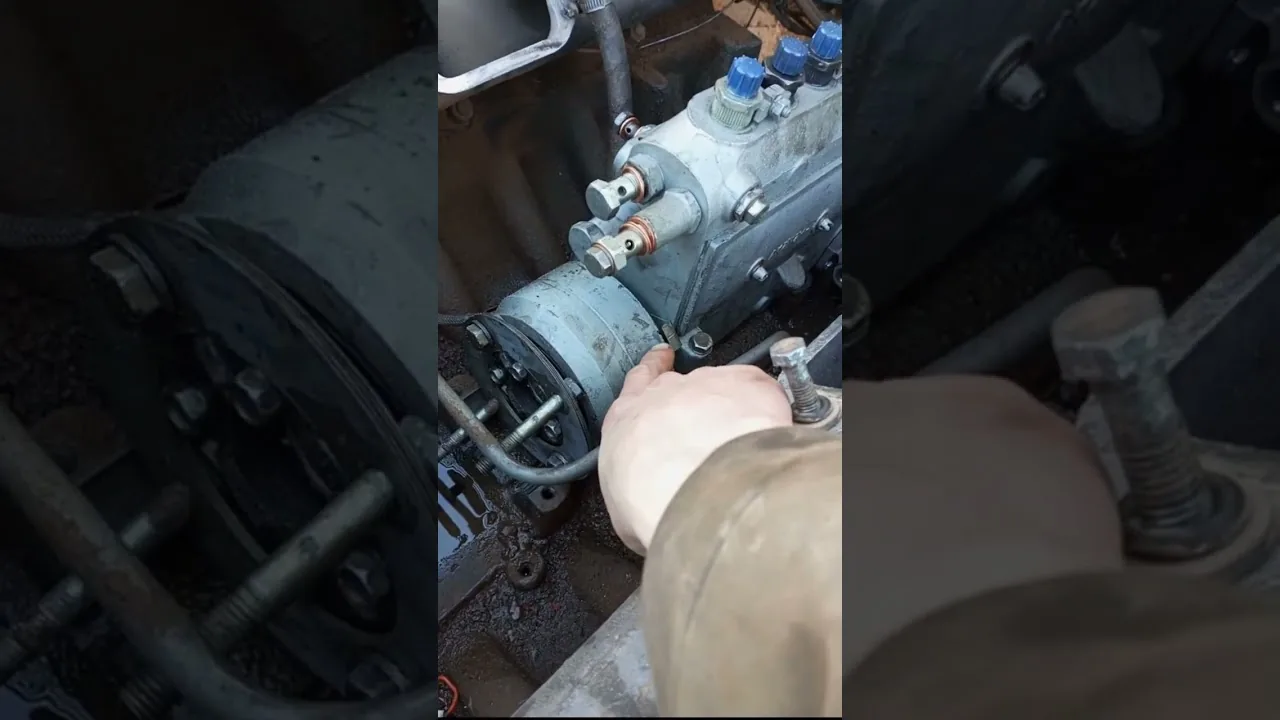

Поиск места установки обратного клапана следует начинать с анализа нижней части корпуса топливного насоса. В этой области обычно расположены каналы для подкачивающего насоса низкого давления и перепускной клапан. На большинстве моделей ЯМЗ-236 перепускной клапан встроен в пробку, находящуюся на торцевой или боковой стороне корпуса ТНВД, ближе к приводу или муфте опережения впрыска.
Если рассматривать насос с точки зрения привода, искомый элемент часто скрыт под шестигранной пробкой. Внутри пробки находится пружина, которая прижимает плунжер или шарик к седлу. Точное местоположение может варьироваться в зависимости от года выпуска двигателя: на старых моделях пробка может находиться на нижней плоскости корпуса, а на более современных — на боковой грани, обращенной к блоку цилиндров.
Для доступа к клапану не всегда требуется снимать насос с двигателя. Во многих случаях достаточно обеспечить доступ снизу автомобиля или воспользоваться смотровой ямой. Однако если клапан интегрирован в сложный узел регулятора, может понадобиться демонтаж боковой крышки ТНВД. Важно не спутать пробку перепускного клапана с регулировочными винтами подачи топлива или корректорами.
Доступ к клапану без снятия насоса
В большинстве случаев техническое обслуживание обратного клапана можно выполнить без снятия топливного насоса высокого давления (ТНВД). Процесс включает очистку внешней поверхности насоса от загрязнений и масла, после чего откручивается пробка перепускного канала. Под ней находятся пружина и запорный элемент, который может быть в виде шарика или плунжера.
Если клапан расположен в труднодоступном месте, закрытом рамой или кузовом, можно использовать удлиненные головки и магнитные захваты. Важно действовать осторожно, чтобы не уронить мелкие детали (шарик или пружину) внутрь картера двигателя или поддона. Обязательно используйте ветошь вокруг рабочей зоны для безопасности.
Для проверки работоспособности клапана на месте его установки необходимо провести визуальный осмотр состояния седла и подвижности запорного элемента. Если шарик свободно перемещается в канале и плотно прилегает к седлу под воздействием пружины, узел функционирует исправно. Наличие нагара, коррозии или механических повреждений требует замены деталей.
Следует отметить, что в некоторых версиях ТНВД ЯМЗ-236 обратный клапан может быть интегрирован с топливораспределительным краном или установлен в разрыве трубки, соединяющей фильтр и насос. В таких случаях внимание следует уделить не только корпусу насоса, но и прилегающим магистралям. Всегда сверяйтесь с конкретной схемой топливной системы, соответствующей вашей модификации двигателя.
Симптомы неисправности и методы диагностики
Неисправность обратного клапана можно определить по нескольким косвенным признакам, проявляющимся в работе двигателя. Одним из наиболее заметных симптомов является затрудненный запуск после длительного простоя, когда топливо успевает стечь из магистралей обратно в бак. Двигатель может схватывать, но затем глохнет, требуя длительной прокрутки стартером для заполнения системы.
Еще одним признаком является «плавающий» холостой ход и провалы мощности при нагрузке. Если клапан не удерживает давление или остается постоянно открытым (заклинивает), это нарушает баланс давления в системе. Топливо может либо не доходить до плунжеров в необходимом объеме, либо избыточно сбрасываться в обратку, что обедняет смесь. Визуально это проявляется в повышенном расходе топлива и дымном выхлопе.
Для точной диагностики используется метод прокачки системы с визуальным контролем. Отсоединив шланг обратного слива и включив ручную подкачку или стартер, можно оценить объем возвращаемого топлива. Если топливо льется непрерывной струей при неработающем двигателе (после подкачки), это указывает на то, что клапан не удерживает и пропускает поток в обратном направлении.
Проверка герметичности и давления
Проверка герметичности клапана проводится путем создания избыточного давления в системе или визуального наблюдения за поведением топлива в прозрачных трубках. Если возможно, в разрыв топливной магистрали перед ТНВД устанавливается манометр. Нормальное давление подкачки должно быть в пределах 0.02–0.06 МПа (в зависимости от модели). Если давление падает до нуля сразу после прекращения подкачки, это указывает на утечку через клапан.
Также применяется метод продувки. Снятый клапан или магистраль с установленным клапаном продуваются сжатым воздухом в направлении, противоположном движению топлива. Исправный клапан должен полностью перекрывать поток. Даже небольшое прохождение воздуха свидетельствует о неплотном прилегании шарика к седлу.
Необходимо проверить состояние сетчатого фильтра, если он встроен в корпус клапана. Забитый фильтр создает сопротивление, что может имитировать неисправность клапана и вызывать недостаток топлива для насоса. Чистота топлива является ключевым фактором для долговечности запорных элементов.
| Симптом | Вероятная причина | Метод проверки |
|---|---|---|
| Трудности с запуском после стоянки | Обратный клапан не держит (слив в бак) | Визуальный контроль уровня топлива в прозрачном шланге |
| Двигатель глохнет под нагрузкой | Заклинивание клапана в закрытом положении | Измерение давления подкачки под нагрузкой |
| Увеличенный расход топлива | Постоянный перепуск через негерметичный клапан | Измерение объема слива в обратную магистраль |
Если диагностика выявила неисправность, рекомендуется заменить не только клапан, но и уплотнительные кольца под пробкой. Использование старых уплотнений может привести к подсосу воздуха, что сведет на нет все проведенные ремонтные работы. Герметичность соединений так же важна, как и исправность самого запорного элемента.
Регулировка и замена обратного клапана
Замена обратного клапана на ТНВД ЯМЗ-236 требует внимательности и соблюдения чистоты. Перед началом работы подготовьте новый ремкомплект, который включает клапан, пружину и уплотнительные элементы. Если отдельный клапан недоступен, можно заменить пробку перепускного клапана целиком или восстановить старую, отшлифовав седло и подобрав подходящий шарик.
Работы выполняются на холодном двигателе. После снятия пробки извлеките старые компоненты. Полость под клапаном тщательно промойте чистым дизельным топливом. Перед установкой новые детали рекомендуется смазать топливом. Пружина должна быть установлена без перекосов, а шарик — свободно перемещаться в канале.
После завершения сборки важно удалить воздух из системы. Для этого воспользуйтесь ручным насосом подкачки (если он предусмотрен конструкцией) или прокачайте топливо самотеком, ослабив штуцеры на фильтре и ТНВД. Воздух следует удалять до тех пор, пока топливо не начнет поступать равномерной струей без пузырьков.
Настройка давления перепускного клапана
В некоторых версиях топливных насосов высокого давления (ТНВД) есть возможность регулировки перепускного клапана. Давление, при котором начинается перепуск топлива, определяется силой натяжения пружины. Регулировка может осуществляться подбором шайб под пружину или заменой пружины на более точно откалиброванную. Неправильная настройка может привести к завоздушиванию системы (если давление открытия слишком высокое) или к увеличенному расходу топлива (если давление слишком низкое).
Для точной настройки необходим стенд, имитирующий работу топливной системы. В гаражных условиях регулировка часто производится «на глаз» или по косвенным признакам работы двигателя, что не всегда гарантирует точный результат. Если двигатель функционирует стабильно во всех режимах, а запуск проходит без проблем, значит, регулировка выполнена успешно.
После замены и настройки обязательно следует провести контрольный пробег. В первые километры важно внимательно следить за возможными подтеканиями топлива в области установки клапана. Если подтекания обнаружены, необходимо подтянуть соединение или заменить уплотнитель.
⚠️ Внимание: Строго запрещается использовать бензин или растворители, содержащие воду или агрессивные химические вещества, для промывки топливной системы, так как это может повредить резиновые уплотнения ТНВД.
Типичные ошибки при обслуживании системы
При ремонте топливной аппаратуры ЯМЗ-236 своими силами часто возникают ошибки, которые могут свести на нет все усилия и привести к поломке дорогостоящих компонентов. Осознание этих ошибок поможет избежать повторных поломок и продлить срок службы двигателя.
- Недостаточная чистота при разборке — попадание даже мелкой пыли или ворсинок в каналы ТНВД может вызвать заклинивание плунжерных пар и выход насоса из строя. Все работы следует проводить в максимально чистых условиях, используя безворсовые материалы.
- Использование неподходящих уплотнителей — применение обычных резинок вместо маслостойких или герметика в местах, где необходимы только прокладки, может привести к разбуханию резины и загрязнению топлива продуктами разложения уплотнений.
- Неполная прокачка системы — оставшийся в системе воздух может вызвать неравномерную работу цилиндров и перегрев плунжерных пар из-за недостатка смазки. Прокачку следует проводить до полного исчезновения пузырьков на всех этапах.
- Использование кустарных методов ремонта — попытки притереть шарик напильником или заменить пружину растянутой пружиной от другого узла не обеспечивают стабильного результата. Необходимо использовать оригинальные запасные части.
Восстановление герметичности топливной системы путем замены обратного клапана — основная процедура обслуживания дизельного двигателя ЯМЗ-236. Правильное определение места установки, аккуратный демонтаж и использование качественных запчастей позволяют вернуть двигателю заводские характеристики мощности и экономичности. Регулярный контроль состояния топливной аппаратуры является залогом надежной работы грузовика в любых условиях эксплуатации.
Не забывайте, что топливная система дизеля требует внимательного подхода. Каждая операция должна выполняться с соблюдением технологии и требований безопасности. Комплексный подход к обслуживанию, включая замену фильтров, проверку клапанов и контроль качества топлива, гарантирует долгий срок службы двигателя ЯМЗ-236 и отсутствие проблем с запуском в зимний период.
Рекомендации по выбору обратного клапана
При выборе обратного клапана для топливного насоса высокого давления (ТНВД) ЯМЗ-236 необходимо учитывать несколько ключевых факторов, которые напрямую влияют на эффективность работы системы впрыска и долговечность компонентов. Обратные клапаны играют важную роль в предотвращении обратного потока топлива, что обеспечивает стабильное давление в системе и предотвращает ее повреждение.
Первым шагом в выборе обратного клапана является определение его типа. Существует несколько видов обратных клапанов, включая пружинные и мембранные. Пружинные клапаны, как правило, более распространены и обеспечивают надежное закрытие при отсутствии давления. Мембранные клапаны могут быть более чувствительными к изменениям давления и температуры, что может быть критично в условиях работы двигателя.
Следующим важным аспектом является материал, из которого изготовлен клапан. Обратные клапаны должны быть устойчивы к воздействию топлива и его присадок, а также к высоким температурам и давлению. Наиболее распространенными материалами являются латунь, нержавеющая сталь и специальные полимеры. Выбор материала зависит от условий эксплуатации и требований к долговечности.
Не менее важным является размер и диаметр клапана. Он должен соответствовать характеристикам системы впрыска и обеспечивать необходимый поток топлива. При выборе диаметра обратного клапана следует учитывать не только его размеры, но и возможные ограничения в трубопроводах, чтобы избежать потерь давления.
Также стоит обратить внимание на производителя. Клапаны от известных и проверенных брендов, как правило, имеют более высокое качество и надежность. Рекомендуется выбирать детали, которые имеют сертификаты соответствия и прошли испытания в условиях, аналогичных тем, в которых будет эксплуатироваться двигатель.
Наконец, перед покупкой обратного клапана стоит проконсультироваться с профессионалами или обратиться к технической документации на ТНВД ЯМЗ-236. Это поможет избежать ошибок и выбрать оптимальный вариант, который обеспечит надежную работу системы впрыска и продлит срок службы двигателя.
Совместимость с различными моделями ТНВД
Обратные клапаны ТНВД ЯМЗ-236 играют важную роль в системе топливоподачи, обеспечивая правильное направление потока топлива и предотвращая его обратный ток. При замене или установке обратных клапанов необходимо учитывать совместимость с различными моделями ТНВД, так как это напрямую влияет на эффективность работы двигателя и его надежность.
ТНВД ЯМЗ-236 используется в различных моделях дизельных двигателей, и каждая из них может иметь свои особенности в конструкции и характеристиках обратных клапанов. Важно отметить, что обратные клапаны могут отличаться по размеру, форме, материалу и рабочим параметрам, что делает их совместимость критически важной при замене.
При выборе обратного клапана для замены необходимо учитывать следующие аспекты:
- Модель ТНВД: Убедитесь, что обратный клапан соответствует конкретной модели ТНВД. Например, ТНВД ЯМЗ-236 может иметь разные модификации, такие как ЯМЗ-236Б, ЯМЗ-236Е и другие, каждая из которых может требовать уникальных клапанов.
- Технические характеристики: Обратите внимание на давление, при котором клапан должен открываться и закрываться. Эти параметры должны соответствовать требованиям вашего двигателя, чтобы избежать проблем с подачей топлива.
- Материалы: Клапаны могут быть изготовлены из различных материалов, таких как сталь, латунь или пластик. Выбор материала влияет на долговечность и устойчивость к коррозии, что также важно для надежной работы системы.
- Производитель: Рекомендуется использовать оригинальные или сертифицированные запасные части от проверенных производителей, так как это гарантирует соответствие всем необходимым стандартам и требованиям.
При установке нового обратного клапана важно также следить за его правильным расположением. Неправильная установка может привести к утечкам топлива или его обратному потоку, что негативно скажется на работе двигателя. Рекомендуется следовать инструкциям производителя и, при необходимости, обращаться к специалистам для выполнения этой работы.
В заключение, совместимость обратных клапанов с различными моделями ТНВД ЯМЗ-236 является ключевым фактором для обеспечения надежной и эффективной работы дизельного двигателя. Правильный выбор и установка клапанов помогут избежать множества проблем и продлить срок службы вашего автомобиля.
Процесс установки и герметизация соединений
Установка обратных клапанов на топливный насос высокого давления (ТНВД) ЯМЗ-236 является важным этапом, который требует внимательности и точности. Правильная установка и герметизация соединений обеспечивают надежную работу системы подачи топлива и предотвращают утечки, что критично для эффективной работы двигателя.
Перед началом установки необходимо подготовить рабочее место и инструменты. Убедитесь, что у вас есть все необходимые детали, включая новые обратные клапаны, прокладки и герметики. Рекомендуется использовать оригинальные запчасти или качественные аналоги, чтобы избежать проблем с совместимостью и долговечностью.
Первым шагом в процессе установки является очистка мест соединений. Убедитесь, что поверхности, на которые будут устанавливаться клапаны, свободны от грязи, масла и старых уплотнительных материалов. Для этого можно использовать специальные очистители или растворители. После очистки рекомендуется проверить состояние резьбы и поверхности соединений на наличие повреждений.
Далее, перед установкой клапанов, необходимо подготовить прокладки. Если в конструкции предусмотрены прокладки, их следует установить на место. Прокладки должны быть ровными и без повреждений, чтобы обеспечить надежную герметизацию. В случае использования герметиков, их следует наносить равномерным слоем на поверхность соединения, следуя рекомендациям производителя.
После подготовки соединений можно приступать к установке обратных клапанов. Убедитесь, что клапаны установлены в правильном направлении, так как это критично для их функционирования. Обычно на корпусе клапана имеется стрелка, указывающая направление потока топлива. Установите клапан на место и аккуратно закрутите крепежные элементы, соблюдая рекомендуемый момент затяжки. Избегайте перетягивания, так как это может привести к повреждению резьбы или корпуса клапана.
После установки всех клапанов необходимо провести проверку герметичности соединений. Для этого можно использовать специальный тест на утечки, который включает в себя подачу давления в систему и наблюдение за возможными утечками. Если утечки обнаружены, необходимо повторно проверить установку и герметизацию соединений, а при необходимости заменить прокладки или герметик.
Завершив установку и проверку, рекомендуется провести тестовый запуск двигателя и внимательно следить за работой системы. Обратите внимание на возможные шумы или вибрации, которые могут указывать на неправильную установку клапанов. Если все работает корректно, то установка обратных клапанов завершена успешно, и можно переходить к следующему этапу обслуживания ТНВД.
Использование уплотнительных материалов
При замене обратных клапанов ТНВД ЯМЗ-236 важным аспектом является использование качественных уплотнительных материалов. Уплотнители играют ключевую роль в обеспечении герметичности системы, предотвращая утечки топлива и поддерживая необходимое давление в топливной системе.
Для обеспечения надежной работы обратных клапанов рекомендуется использовать уплотнительные кольца и прокладки, изготовленные из высококачественных материалов, таких как резина, фторопласт или силикон. Эти материалы обладают высокой стойкостью к воздействию топлива, а также к перепадам температур, что особенно важно для работы в условиях, характерных для дизельных двигателей.
При выборе уплотнительных материалов следует учитывать следующие факторы:
- Совместимость с топливом: Уплотнители должны быть устойчивыми к химическому воздействию дизельного топлива, чтобы избежать их разрушения и последующих утечек.
- Температурный диапазон: Уплотнительные материалы должны сохранять свои свойства в широком диапазоне температур, так как работа двигателя сопровождается значительными колебаниями температуры.
- Механическая прочность: Уплотнители должны выдерживать механические нагрузки и вибрации, возникающие в процессе работы двигателя.
Перед установкой новых уплотнительных элементов необходимо тщательно очистить поверхности, на которые они будут устанавливаться. Это поможет избежать попадания загрязнений и обеспечит надежное прилегание уплотнителей. Рекомендуется также использовать специальные смазочные материалы, которые помогут улучшить герметичность соединений и упростят процесс установки.
Важно помнить, что неправильный выбор или установка уплотнительных материалов может привести к серьезным проблемам, таким как утечки топлива, что не только снижает эффективность работы двигателя, но и может представлять опасность для окружающей среды. Поэтому стоит уделить особое внимание этому аспекту при ремонте и обслуживании ТНВД ЯМЗ-236.
