Клапан жиклер фильтра тонкой очистки является ключевым элементом в системе топливного насоса высокого давления (ТНВД), обеспечивая стабильную работу двигателя и его защиту от загрязнений. В данной статье мы подробно рассмотрим устройство этого клапана, а также предоставим рекомендации по его регулировке и ремонту. Знание принципов работы и обслуживания жиклера поможет избежать проблем с завоздушиванием и обеспечит оптимальную пропускную способность, что в свою очередь повысит эффективность работы вашего автомобиля.

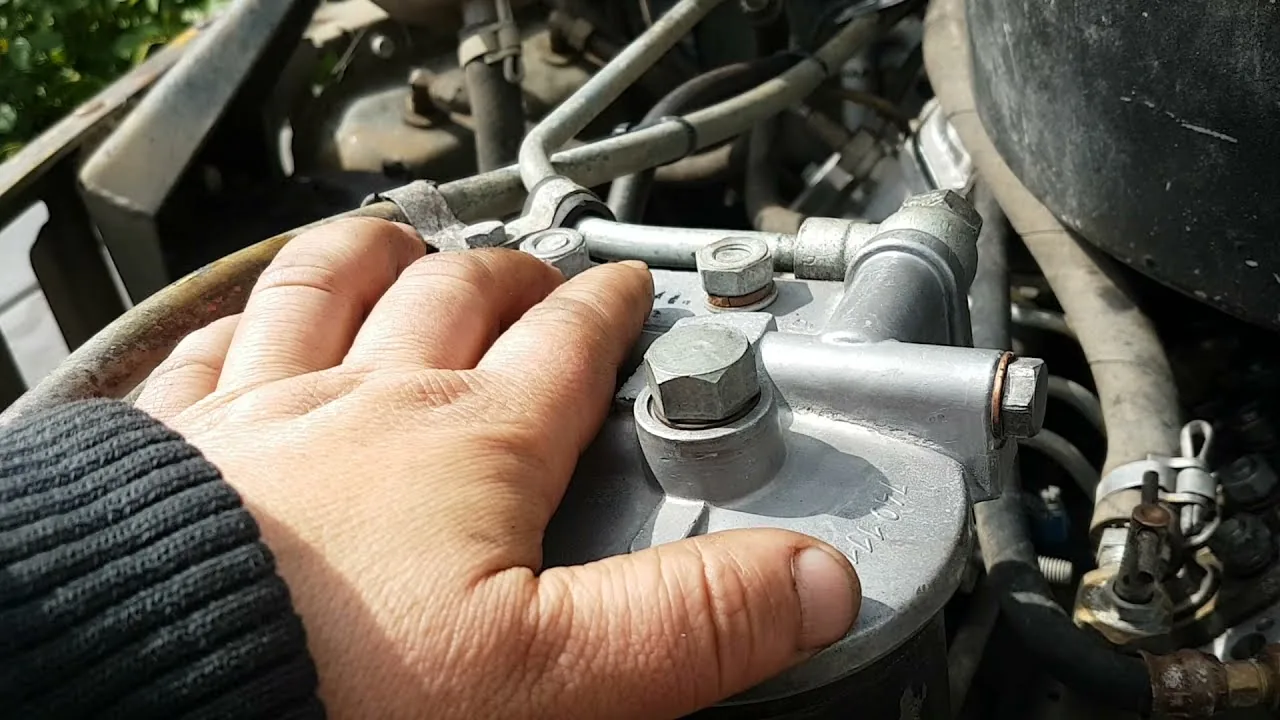

Устройство и принцип работы перепускного клапана ФГОТ

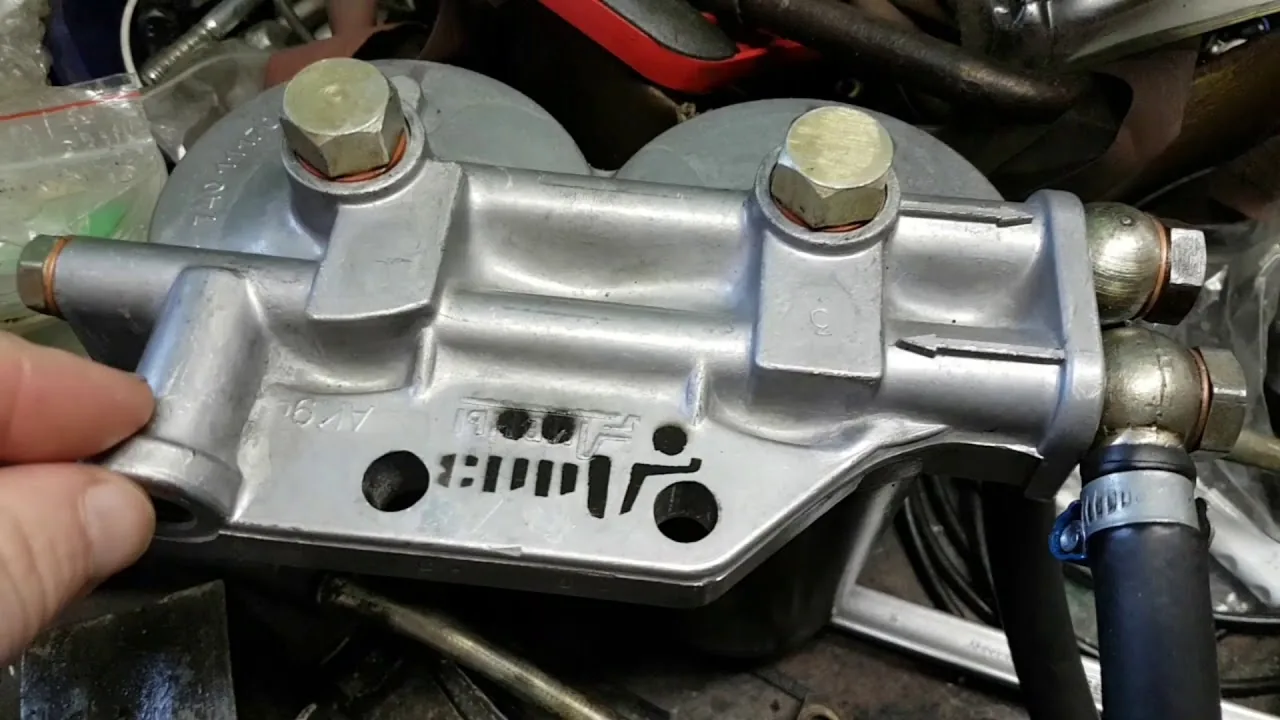

Конструктивно узел представляет собой сочетание дроссельного отверстия (жиклера) и пружинного клапана, интегрированных в корпус фильтра для тонкой очистки топлива. Главная функция этой системы — поддержание стабильного избыточного давления в магистрали низкого давления. Это обеспечивает полное заполнение всасывающей камеры топливного насоса высокого давления (ТНВД) и предотвращает кавитацию. Избыточное топливо, не используемое насосом в процессе работы, должно свободно возвращаться в топливный бак через возвратную линию.
Внутри корпуса фильтра располагается тарельчатый клапан, прижатый пружиной к седлу. Жиклер, установленный в канале перепуска, ограничивает поток топлива, создавая необходимое сопротивление. Пропускная способность жиклера строго определяется производителем и зависит от конкретной модели двигателя и типа установленного ТНВД. Неправильный выбор жиклера или его загрязнение могут привести к снижению давления в системе низкого давления ниже критического уровня или, наоборот, к его превышению допустимых значений.
Взаимодействие с топливоподкачивающим насосом
Работа клапана зависит от эффективности топливоподкачивающего насоса (ТНН), который может быть плунжерным или шестеренчатым. При низких оборотах двигателя расход топлива ТНВД минимален, и большая часть подаваемого ТНН объема возвращается через перепускной клапан в бак. В этот момент клапан немного открывается, позволяя топливу проходить через жиклер и создавая необходимое давление для открытия.
С увеличением оборотов двигателя и повышением нагрузки потребность в топливе возрастает. Давление перед ТНВД начинает снижаться, и перепускной клапан, под действием пружины, постепенно закрывается, направляя весь объем топлива, подаваемого ТНН, непосредственно к насосу высокого давления. Если жиклер имеет слишком большое сечение, топливо будет уходить в обратку даже при высоких нагрузках, что может привести к недостатку топлива для двигателя.
⚠️ Важно: Использование жиклеров с неподходящей пропускной способностью может вызвать перегрев топлива в баке из-за постоянной циркуляции больших объемов дизельного топлива через систему и привести к нестабильной работе двигателя под нагрузкой.
Во многих современных системах, таких как Common Rail, контроль давления осуществляется с помощью электроники. Однако механический перепускной клапан на фильтре продолжает выполнять функции предохранителя и регулятора базового давления. В классических рядных ТНВД (например, ЯЗДА, Bosch PE) механический регулятор играет ключевую роль в обеспечении стабильной работы всей силовой установки. Понимание гидравлических процессов внутри корпуса фильтра необходимо для правильной диагностики.
| Параметр | Описание | Рекомендации по регулировке и ремонту |
|---|---|---|
| Устройство | Клапан жиклер фильтра состоит из корпуса, пружины и жиклера. | Проверяйте целостность всех компонентов перед ремонтом. |
| Регулировка давления | Давление регулируется с помощью настройки пружины. | Увеличение давления — закрутка пружины, уменьшение — ослабление. |
| Обслуживание и ремонт | Регулярная очистка от загрязнений и замена изношенных деталей. | Используйте оригинальные запчасти для замены. |
Интересные факты
Вот несколько интересных фактов о клапанах жиклеров фильтров тонкой очистки:
Принцип работы: Клапаны жиклеров фильтров тонкой очистки работают по принципу создания определенного давления, что позволяет контролировать поток жидкости. Это особенно важно в системах, где требуется поддержание стабильного давления для эффективной фильтрации, например, в системах водоснабжения или отопления.
Регулировка потока: Многие современные клапаны жиклеров имеют возможность регулировки, что позволяет пользователю настраивать уровень фильтрации в зависимости от качества входящей жидкости. Это может быть особенно полезно в условиях, где состав жидкости может варьироваться, например, в промышленных системах.
Ремонт и обслуживание: Клапаны жиклеров часто подвержены износу из-за воздействия загрязняющих веществ и коррозии. Однако их ремонт может быть достаточно простым процессом, включающим замену уплотнительных колец или чистку внутренних компонентов. Это делает их более экономически выгодными по сравнению с полным заменой фильтра.
Симптомы неисправности и диагностика жиклера
Определить неисправность клапана жиклера можно по нескольким косвенным признакам, проявляющимся в работе двигателя. Наиболее распространенные проблемы связаны с нарушением герметичности клапана или изменением пропускной способности жиклера из-за загрязнений. Диагностика должна быть всесторонней, исключая другие возможные причины нестабильной работы топливной системы.
Одним из основных признаков является завоздушивание топливной системы. Если клапан не плотно прилегает к седлу из-за попадания мелких частиц или износа уплотнительной поверхности, воздух из обратного трубопровода может проникать в систему, когда двигатель выключен. Это приводит к тому, что после ночной стоянки двигатель может глохнуть через несколько секунд после запуска или вовсе не заводиться без длительной прокачки.
Методы визуальной и инструментальной проверки
Для первоначальной оценки состояния узла выполните внешний осмотр и проверьте систему с помощью прозрачных трубок. Подсоедините шланг к выходу обратки фильтра и запустите двигатель. На холостом ходу должна наблюдаться стабильная струя пузырьков, если в системе есть воздух, или равномерный поток топлива. Резкие колебания потока при изменении оборотов могут указывать на залипание клапана.
Для более точной диагностики используйте манометр. Подключите прибор к штуцеру подачи топлива перед топливным насосом высокого давления (ТНВД). Измерьте давление на холостом ходу и при максимальных оборотах. Сравните результаты с паспортными данными вашей модели двигателя. Значительные расхождения могут свидетельствовать о неисправности перепускного механизма.
| Симптом | Возможная причина в системе | Метод проверки |
|---|---|---|
| Двигатель глохнет во время движения | Закупорка жиклера парафином | Прогрев фильтра, проверка потока |
| Проблемы с запуском после стоянки | Негерметичность клапана | Визуальный осмотр обратки на наличие подсоса |
| Черный дым и повышенный расход | Слишком большое сечение жиклера | Измерение давления в магистрали низкого давления |
Также важно обратить внимание на качество топлива. Если в баке есть вода или некачественное дизельное топливо, жиклер может закоксоваться из-за смолистых отложений. В зимний период частой причиной остановки двигателя становится замерзание конденсата в области клапана или кристаллизация парафина, что приводит к блокировке узких каналов жиклера. В таких случаях потребуется не только прочистка, но и промывка всей системы.
Регулировка давления и замена компонентов
Настройка или замена жиклерного клапана требует внимательности и строгого соблюдения последовательности действий. Жиклер обычно является несъемным компонентом корпуса или запрессованной втулки, но перепускной клапан и пружина могут быть обслужены. На некоторых моделях фильтров предусмотрены регулировочная шайба или возможность замены пружины, что позволяет корректировать давление открытия.
Перед началом работы необходимо обеспечить чистоту рабочего пространства. Даже мельчайшие абразивные частицы, попавшие в топливную систему, могут вызвать заклинивание плунжерных пар ТНВД, что приведет к значительным затратам на ремонт, превышающим стоимость самого фильтра. Рекомендуется использовать новый фильтрующий элемент и чистое дизельное топливо для промывки системы.
Настройка давления открытия клапана
Если конструкция фильтра допускает регулировку, её можно выполнить, подбирая толщину регулировочных шайб для пружины или заменяя пружину на аналог с другой жесткостью. Давление, при котором клапан начинает сбрасывать топливо в обратную магистраль, называется давлением открытия клапана. Обычно этот показатель варьируется от 0,05 до 0,15 МПа для систем с низким давлением.
Для точной настройки потребуется специальный стенд, имитирующий работу топливоподкачивающего насоса. В гаражных условиях можно ориентироваться на косвенные признаки: если двигатель дымит и наблюдаются провалы в работе, это может указывать на то, что клапан открывается слишком рано, сбрасывая давление. Если двигатель не развивает необходимую мощность, возможно, клапан «зажат» и не позволяет избыточному топливу проходить, создавая противодавление.
При сборке узла важно обратить внимание на состояние уплотнительных колец. Резиновые уплотнители со временем теряют эластичность и становятся жесткими, что может привести к утечкам. Используйте только кольца, устойчивые к воздействию дизельного топлива, так как обычная резина может разбухнуть и разрушиться, забивая топливную систему продуктами распада.
⚠️ Внимание: При сборке не затягивайте резьбовые соединения корпуса фильтра слишком сильно. Алюминиевые сплавы, из которых часто изготавливаются корпуса, подвержены механическим повреждениям и могут треснуть.
Типичные ошибки при обслуживании топливной системы
В процессе эксплуатации и ремонта грузовиков часто возникают ошибки, которые могут свести на нет все усилия по настройке топливной системы. Осознание этих ошибок поможет избежать повторных поломок и увеличить срок службы двигателя. Многие проблемы возникают из-за игнорирования качества материалов или несоблюдения технологий обслуживания.
- Использование жиклеров от других моделей — установка деталей с неподходящим сечением может привести к перегреву топлива и снижению мощности, либо к избыточному давлению и повышенной нагрузке на ТНН. Жиклеры необходимо подбирать строго по каталожному номеру двигателя.
- Игнорирование замены уплотнителей — повторное использование старых резинок после снятия часто приводит к подсосу воздуха, так как они теряют форму. Правило «снял — выбросил» здесь работает безотказно.
- Чистка жиклера металлической проволокой — механическая чистка калиброванных отверстий металлическими предметами изменяет их геометрию и пропускную способность. Жиклеры следует очищать только с помощью продувки сжатым воздухом или промывки специальными растворителями.
- Игнорирование состояния топливного бака — установка нового фильтра и клапана в систему с загрязненным баком приведет к быстрому повторному засорению. Перед сборкой необходимо убедиться в чистоте топливозаборника и магистралей.
Отдельно стоит отметить ошибку, связанную с игнорированием температурного режима. В зимний период некоторые водители пытаются прогреть фильтр открытым огнем, что строго запрещено. Пластиковые детали могут деформироваться, а резиновые элементы — сгореть или расплавиться, что приведет к разгерметизации и возгоранию. Для прогрева рекомендуется использовать теплую воду или специальные подогреватели.
| Тип жиклера | Диаметр отверстия (мм) | Применение |
|---|---|---|
| Стандартный | 1.5 - 2.0 | Двигатели средней мощности |
| Усиленный | 2.2 - 2.5 | Двигатели с повышенным расходом |
Эксплуатационные нюансы и подбор материалов
Долговечность работы клапана жиклера зависит от качества топлива и регулярного технического обслуживания. При эксплуатации грузовиков на удаленных маршрутах качество дизельного топлива может варьироваться, что требует особого внимания к состоянию фильтров. Рекомендуется сокращать интервалы замены фильтров при использовании топлива сомнительного качества.
При выборе запасных частей стоит отдавать предпочтение надежным производителям, специализирующимся на топливной аппаратуре. На рынке много товаров низкого качества, где металл жиклеров может корродировать, а размеры не соответствуют заявленным. Проверка геометрии новой детали с помощью микрометра или калибра перед установкой поможет избежать проблем в будущем.
Также важно обратить внимание на состояние дренажной системы кабины и расположение фильтра. Если фильтр тонкой очистки находится в зоне, куда попадают вода и грязь с колес, его срок службы значительно сокращается. Коррозия корпуса клапана может привести к заклиниванию механизма перепуска. Защита узла от внешних воздействий — простая, но эффективная мера профилактики.
Стабильность работы двигателя через правильную настройку
Надежная работа дизельного двигателя невозможна без исправной системы подачи топлива. Клапан жиклера фильтра тонкой очистки играет ключевую роль в регулировании гидравлического баланса. Регулярная диагностика, корректная настройка и использование качественных компонентов помогают поддерживать оптимальные параметры работы топливного насоса высокого давления (ТНВД). Это обеспечивает экономичный расход топлива, снижает токсичность выхлопных газов и увеличивает срок службы силового агрегата.
Постоянный визуальный осмотр соединений, проверка прозрачных шлангов на наличие пузырьков воздуха и контроль давления в системе низкого давления должны стать привычкой для водителя и механика. Комплексный подход к обслуживанию топливной системы предотвращает неожиданные остановки в пути и дорогостоящие ремонты, гарантируя надежную работу грузовика в любых условиях эксплуатации.
Советы по выбору жиклера для различных типов двигателей
Выбор жиклера для фильтра тонкой очистки является важным этапом, который напрямую влияет на производительность и эффективность работы двигателя. При выборе жиклера необходимо учитывать несколько ключевых факторов, таких как тип двигателя, его рабочие характеристики, а также условия эксплуатации.
Первым шагом в выборе жиклера является определение типа двигателя. Для бензиновых двигателей, как правило, используются жиклеры с меньшими диаметрами, так как они требуют более тонкой настройки для оптимального сгорания топливной смеси. В то время как дизельные двигатели, обладая более высокой степенью сжатия, могут требовать жиклеров с большим диаметром, что позволяет обеспечить необходимый поток топлива.
Следующий аспект, который следует учитывать, это рабочие характеристики двигателя. Например, если двигатель работает в условиях высоких нагрузок или при повышенных температурах, необходимо выбирать жиклеры, которые могут выдерживать такие условия. В этом случае стоит обратить внимание на материалы, из которых изготовлены жиклеры, а также на их конструкцию. Некоторые жиклеры могут иметь специальные покрытия, которые защищают их от коррозии и износа.
Также важно учитывать условия эксплуатации. Если двигатель будет использоваться в условиях повышенной запыленности или влажности, стоит выбирать жиклеры с дополнительной защитой от загрязнений. Например, жиклеры с фильтрами или специальными сетками могут значительно продлить срок службы устройства и улучшить его работу.
Не менее важным является и вопрос регулировки жиклера. Для достижения оптимальной работы двигателя необходимо правильно настроить жиклер, что может потребовать специальных инструментов и знаний. Рекомендуется обращаться к специалистам для проведения такой настройки, особенно если вы не имеете достаточного опыта в этой области.
В заключение, выбор жиклера для фильтра тонкой очистки требует внимательного подхода и учета множества факторов. Правильный выбор жиклера не только повысит эффективность работы двигателя, но и продлит его срок службы, что в конечном итоге сэкономит ваши средства на ремонте и обслуживании.
Сравнение оригинальных и аналоговых деталей
При выборе деталей для клапана жиклера фильтра тонкой очистки важно учитывать различия между оригинальными и аналоговыми компонентами. Оригинальные детали, как правило, производятся теми же компаниями, которые изначально разработали систему, и соответствуют строгим стандартам качества. Они проходят тщательное тестирование и сертификацию, что гарантирует их надежность и долговечность. Использование оригинальных деталей снижает риск возникновения неисправностей и обеспечивает оптимальную работу системы фильтрации.
С другой стороны, аналоговые детали могут предложить более низкую цену, что делает их привлекательными для владельцев автомобилей и оборудования с ограниченным бюджетом. Однако, стоит отметить, что качество аналоговых компонентов может варьироваться. Некоторые производители предлагают детали, которые по своим характеристикам близки к оригинальным, но не всегда могут гарантировать такую же надежность и срок службы.
При сравнении оригинальных и аналоговых деталей необходимо учитывать несколько факторов:
- Качество материалов: Оригинальные детали, как правило, изготавливаются из высококачественных материалов, что обеспечивает их устойчивость к износу и коррозии. Аналоговые детали могут использовать менее качественные материалы, что может привести к более быстрому выходу из строя.
- Совместимость: Оригинальные детали идеально подходят для конкретной модели и марки оборудования, в то время как аналоговые могут не всегда соответствовать всем требованиям, что может вызвать проблемы с установкой и работой.
- Гарантия: Оригинальные детали часто сопровождаются гарантией от производителя, что дает дополнительную уверенность в их качестве. Аналоговые детали могут не иметь такой гарантии, что увеличивает риски для пользователя.
- Цена: Оригинальные детали, как правило, стоят дороже, но их использование может сэкономить деньги в долгосрочной перспективе за счет снижения вероятности поломок и необходимости частой замены.
Таким образом, выбор между оригинальными и аналоговыми деталями для клапана жиклера фильтра тонкой очистки должен основываться на тщательном анализе всех вышеперечисленных факторов. Важно помнить, что экономия на деталях может привести к более серьезным затратам в будущем, если система выйдет из строя из-за некачественных компонентов.
Профилактика и уход за клапаном жиклера
Профилактика и уход за клапаном жиклера фильтра тонкой очистки являются важными аспектами, которые способствуют его долговечности и эффективной работе. Правильное обслуживание позволяет избежать серьезных поломок и гарантирует стабильную работу системы фильтрации.
Первым шагом в профилактике является регулярная проверка состояния клапана жиклера. Рекомендуется проводить визуальный осмотр не реже одного раза в месяц. Обратите внимание на наличие утечек, коррозии или механических повреждений. Если вы заметили какие-либо отклонения от нормы, это может быть сигналом о необходимости более детального обследования или замены детали.
Также важно следить за чистотой фильтра. Загрязненные фильтры могут привести к повышенному давлению в системе и, как следствие, к повреждению клапана жиклера. Рекомендуется очищать фильтры согласно рекомендациям производителя, что обычно включает в себя их промывание или замену через определенные интервалы времени.
Регулярная смазка движущихся частей клапана жиклера также играет ключевую роль в его работе. Используйте только те смазочные материалы, которые рекомендованы производителем, чтобы избежать повреждения уплотнителей и других компонентов. Неправильный выбор смазки может привести к снижению эффективности работы клапана и его преждевременному износу.
При проведении профилактических работ не забывайте о необходимости проверки герметичности соединений. Неправильная установка или износ уплотнительных колец могут привести к утечкам, что негативно скажется на работе всей системы. Если вы заметили утечки, необходимо немедленно заменить поврежденные элементы.
Кроме того, стоит учитывать, что условия эксплуатации клапана жиклера могут значительно влиять на его срок службы. Например, работа в условиях высокой температуры или агрессивной среды требует более частого обслуживания и проверки. В таких случаях рекомендуется разрабатывать индивидуальный график профилактических мероприятий.
Наконец, важно помнить, что профилактика и уход за клапаном жиклера фильтра тонкой очистки не только продлевают срок его службы, но и обеспечивают безопасность и надежность всей системы. Поэтому не пренебрегайте регулярными проверками и обслуживанием, чтобы избежать серьезных проблем в будущем.
Рекомендации по регулярному обслуживанию
Регулярное обслуживание клапана жиклера фильтра тонкой очистки является ключевым аспектом, который обеспечивает его надежную работу и продлевает срок службы. Важно помнить, что любые механические устройства требуют внимания и ухода, чтобы избежать серьезных поломок и дорогостоящего ремонта.
Первым шагом в обслуживании клапана жиклера является регулярная проверка его состояния. Рекомендуется проводить визуальный осмотр не реже одного раза в месяц. Обратите внимание на наличие утечек, коррозии или механических повреждений. Если вы заметили какие-либо аномалии, это может быть признаком того, что клапан нуждается в более тщательной проверке или замене.
Вторым важным аспектом является чистка клапана. Со временем на его поверхности могут накапливаться загрязнения, которые могут влиять на его работу. Для чистки используйте мягкие щетки и специальные чистящие средства, которые не повредят материал клапана. Избегайте использования абразивных материалов, так как они могут оставить царапины и ухудшить герметичность.
Третьим шагом является проверка и регулировка давления. Неправильное давление может привести к неэффективной работе фильтра и, как следствие, к его поломке. Используйте манометр для измерения давления в системе и при необходимости отрегулируйте его в соответствии с рекомендациями производителя. Это поможет избежать перегрузки клапана и продлит срок его службы.
Четвертым аспектом является смазка подвижных частей клапана. Для этого используйте специальные смазочные материалы, которые подходят для работы в условиях фильтрации. Регулярная смазка поможет избежать износа и заклинивания механизмов, что также способствует надежной работе устройства.
Наконец, важно вести учет всех проведенных работ по обслуживанию. Записывайте даты проверок, чисток и замен деталей. Это поможет вам отслеживать состояние клапана и планировать дальнейшие действия по его обслуживанию.
Следуя этим рекомендациям, вы сможете значительно повысить эффективность работы клапана жиклера фильтра тонкой очистки и избежать неожиданных поломок, что в свою очередь сэкономит ваши время и средства на ремонт.
