Кнопка аварийной сигнализации на автомобилях КАМАЗ играет ключевую роль в обеспечении безопасности на дороге, позволяя водителю предупредить других участников движения о возникших неполадках или экстренных ситуациях. В данной статье мы предлагаем полное руководство по диагностике, ремонту и замене этой важной детали. Вы найдете схемы подключения, рекомендации по проверке реле и устранению неисправностей проводки, что поможет вам быстро и эффективно восстановить работоспособность кнопки аварийки и избежать потенциальных проблем на дороге.
Конструктивные особенности и схемы подключения
Система аварийной сигнализации на грузовиках КАМАЗ представляет собой электрическую цепь, объединяющую указатели поворотов с обеих сторон автомобиля. Ранее основным управляющим элементом было реле прерывания, но в современных версиях его функции выполняет электронный блок. Знание особенностей схемы конкретного автомобиля важно для успешного ремонта.
В традиционном варианте, характерном для моделей с двигателями КАМАЗ-740 евро-2 и евро-3, используется реле типа РС57 или его аналоги. Этот элемент обеспечивает прерывистое свечение ламп и звуковую сигнализацию. Схема подключения предполагает, что при подаче напряжения на управляющий контакт реле начинает переключать цепь питания ламп с определенной частотой. Напряжение поступает через выключатель, который обычно располагается на панели приборов или в центральной консоли.
На более современных автомобилях, таких как КАМАЗ-54901 или КАМАЗ-6520, где используется электронное управление, схема становится сложнее. В этом случае кнопка аварийной сигнализации выполняет роль сигнального элемента, передающего импульс на бортовой компьютер или специальный контроллер световой сигнализации. Контроллер принимает решение о включении всех поворотников одновременно. Это снижает нагрузку на кнопку, но делает невозможным использование простых методов проверки без диагностического оборудования.
В некоторых комплектациях кнопка аварийной сигнализации может быть объединена с функцией блокировки дифференциала или другими управляющими элементами, что требует особого внимания при демонтаже. Проводка, идущая к кнопке, часто имеет сложную трассировку через жгуты в кабине. Окисление разъемов в области пола или за приборной панелью — распространенная проблема, вызванная вибрацией и попаданием влаги.
Для правильной работы системы необходимо, чтобы все лампы в цепи имели одинаковую мощность и тип. Установка светодиодных ламп без соответствующих резисторов или замена реле на совместимое с LED может привести к неправильной работе системы или возникновению ошибок на панели приборов. В таблице ниже представлено сравнение основных типов используемых компонентов.
| Параметр | Классическая система (РС57) | Электронная система |
|---|---|---|
| Тип управления | Тепловое/Электромагнитное реле | Электронный блок (контроллер) |
| Звуковая индикация | Встроена в реле (щелчки) | Отдельный зуммер или динамик панели |
| Чувствительность к лампам | Требует точной мощности | Часто универсальна или настраиваема |
Диагностика неисправностей кнопки и реле
Диагностика неисправностей начинается с визуального осмотра и проверки основных компонентов. Если при активации аварийной сигнализации не загорается ни один индикатор, в первую очередь стоит проверить предохранитель, отвечающий за сигнализацию. На старых схемах он может обозначаться как F16 или иметь аналогичную маркировку, зависящую от года выпуска автомобиля. Перегоревший предохранитель часто указывает на короткое замыкание в цепи, что могло произойти из-за повреждения изоляции проводов.
Если предохранитель в порядке, но система не реагирует на нажатие, следующим шагом будет проверка выключателя. Кнопка аварийной сигнализации на КАМАЗе представляет собой механизм с пружинящими контактами. Со временем эти контакты могут окисляться или подгорать, особенно если через них проходил ток короткого замыкания. Для проверки нужно снять кнопку с панели и измерить сопротивление контактов с помощью мультиметра. В нажатом состоянии сопротивление должно быть близким к нулю.
Если кнопка исправна, следует обратить внимание на реле прерывания. В классических схемах реле издает характерные щелчки во время работы. Отсутствие звука может указывать на обрыв обмотки или залипание контактов. Обычно реле располагается в монтажном блоке под приборной панелью или в дополнительном блоке предохранителей. Для проверки можно временно заменить подозрительное реле на исправное аналогичного типа.
Если аварийная сигнализация мигает, но с неправильной частотой (слишком быстро или медленно), причина может заключаться в несоответствии мощности ламп или плохом контакте массы. Если одна из ламп в цепи перегорела, частота мигания остальных обычно удваивается, что служит сигналом для водителя. Однако в системах с электронной диагностикой перегорание лампы может привести к полному отключению сигнала или появлению ошибки на дисплее.
Особое внимание стоит уделить проводке, идущей к кнопке. Из-за постоянной вибрации грузовика провода в месте выхода из колодки кнопки могут переломиться. Внешне изоляция может выглядеть целой, но внутри жилы могут быть повреждены. Шевеление жгута проводов при нажатой кнопке может помочь выявить такой дефект — если сигнализация начинает работать при манипуляциях с проводкой, значит, обрыв обнаружен.
| Параметр | Описание | Рекомендации по ремонту |
|---|---|---|
| Диагностика кнопки | Проверка целостности контактов и проводки | Использовать мультиметр для проверки |
| Схема подключения | Схема подключения кнопки аварийки | Ознакомиться с электрической схемой КАМАЗ |
| Возможные неисправности | Неисправность кнопки, обрыв проводки | Заменить кнопку или восстановить проводку |
Интересные факты
Вот несколько интересных фактов о кнопке аварийки на КАМАЗе, связанных с диагностикой, схемами и ремонтом:
Многофункциональность кнопки: Кнопка аварийной сигнализации на КАМАЗе не только включает мигающие огни, но и может быть связана с другими системами автомобиля. Например, в некоторых моделях она может активировать дополнительные функции, такие как включение аварийного тормоза или сигнализацию о неисправностях.
Диагностика через OBD-II: Современные модели КАМАЗа могут быть оснащены системой OBD-II, что позволяет проводить диагностику кнопки аварийки и связанных с ней систем через специальный сканер. Это упрощает процесс выявления неисправностей и позволяет быстро находить проблемы в электрической цепи.
Схемы подключения: Схемы подключения кнопки аварийки на КАМАЗе могут варьироваться в зависимости от модели и года выпуска. Важно знать, что неправильное подключение может привести к короткому замыканию или выходу из строя других электрических компонентов, поэтому всегда рекомендуется использовать оригинальные схемы из сервисной документации.
Замена выключателя и восстановление контактов

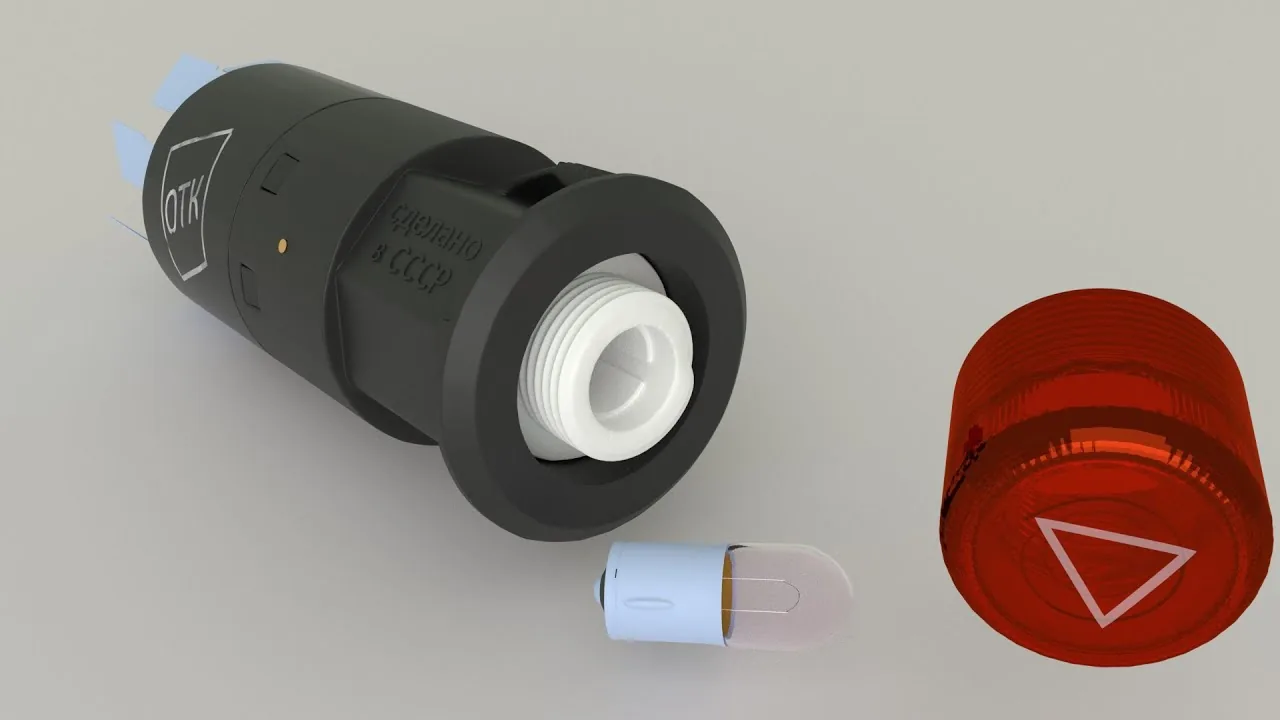

Если диагностика выявила неисправность выключателя, его следует заменить. На большинстве моделей КАМАЗ кнопка аварийной сигнализации фиксируется в панели приборов с помощью пластиковых зажимов или винтов. Демонтаж нужно выполнять осторожно, чтобы не повредить хрупкий пластик панели, особенно на старых автомобилях, где он может быть пересохшим.
Процесс замены начинается с отключения аккумулятора. Это важное требование безопасности, предотвращающее короткое замыкание при работе с электропроводкой. После снятия минусовой клеммы аккуратно демонтируйте декоративную накладку вокруг кнопки, если она есть. Затем извлеките кнопку из гнезда и отсоедините электрический разъем.
- Отключите минусовую клемму аккумулятора для обесточивания системы.
- Осторожно подденьте и снимите декоративную рамку вокруг выключателя аварийки.
- Извлеките кнопку из посадочного места, преодолевая сопротивление фиксаторов.
- Отсоедините колодку с проводами от задней части кнопки.
- Установите новую кнопку, подключите разъем и проверьте работоспособность системы перед окончательной сборкой панели.
При установке нового выключателя рекомендуется обработать контакты разъема специальной токопроводящей смазкой или спреем для контактов (например, Contact Cleaner). Это поможет предотвратить окисление и обеспечит надежный контакт. Если оригинальный выключатель не удается найти, можно установить универсальный аналог, но потребуется доработка посадочного места и подключение проводов в соответствии с электрической схемой.
Если замена кнопки не может быть выполнена немедленно, можно временно восстановить контакт, зачистив внутренние пластины выключателя мелкой наждачной бумагой или надфилем. Однако это временная мера, так как снятие защитного серебряного покрытия ускоряет повторное окисление. Гораздо надежнее заменить узел полностью, особенно учитывая невысокую стоимость выключателя по сравнению с риском отказа системы в критический момент.
Типичные ошибки при ремонте системы
В процессе восстановления аварийной сигнализации могут возникать ошибки, усугубляющие проблему. Часто водители и механики пытаются устранить неисправность, заменяя лампы, не проверяя реле и проводку. Еще одной распространенной ошибкой является установка реле с неподходящими характеристиками, что может привести к неправильной работе всей световой системы.
- Пренебрежение состоянием массы — плохой контакт массы кузова или фары может создать иллюзию неисправности кнопки, так как ток не проходит по цепи, и реле не срабатывает.
- Использование неподходящего реле — установка реле, предназначенного для легковых автомобилей, или реле с другой цоколевкой может повредить проводку или привести к отсутствию звукового сигнала.
- Соединение проводов «скруткой» — временное соединение проводов кнопки напрямую без исправного выключателя опасно, так как лишает водителя возможности отключить сигнал, что может запутать других участников дорожного движения.
- Игнорирование нагрузки на контакты — добавление дополнительных габаритов или светодиодов без проверки нагрузки может привести к неправильной работе реле или его выходу из строя из-за перегрузки или слишком низкого тока.
Также стоит отметить ошибку, связанную с «колхозным» ремонтом проводки. Часто при поиске обрыва провода его просто соединяют в обход кнопки, оставляя цепь постоянно замкнутой. Это приводит к тому, что аварийная сигнализация горит постоянно, пока работает двигатель, что вызывает износ ламп и может разрядить аккумулятор при длительной стоянке. Правильным решением будет восстановление оригинальной схемы управления.
Профилактика и обслуживание электрики
Чтобы кнопка аварийной сигнализации и вся система оповещения работали долго, важно регулярно проводить профилактические работы. Основными врагами электрических систем грузовиков КАМАЗ являются вибрация и пыль. Регулярная проверка и подтяжка контактов в монтажных блоках, а также обработка разъемов защитными средствами значительно снижают риск поломок.
При мойке автомобиля следует избегать попадания струи высокого давления в области панели приборов и монтажных блоков, особенно в нижней части кабины. Влага, проникающая в разъемы, может вызвать коррозию контактов, что со временем приводит к увеличению сопротивления и перегреву соединений. Это особенно актуально для автомобилей, эксплуатируемых в условиях повышенной влажности или при использовании зимних реагентов.
⚠️ Важно: При замене компонентов электрооборудования используйте только оригинальные запчасти или качественные сертифицированные аналоги для грузовых автомобилей. Дешевые китайские аналоги кнопок часто имеют низкий ресурс контактов и могут расплавиться при первой серьезной нагрузке.
Рекомендуется периодически проверять работоспособность всех световых приборов, включая аварийную сигнализацию, перед выездом в рейс. Это займет менее минуты, но позволит выявить проблемы до начала поездки. Если кнопка нажимается с трудом или «заедает», это явный признак, что механизм нуждается в замене или смазке, и не стоит откладывать решение этой проблемы.
⚠️ Важно: Не оставляйте аварийную сигнализацию включенной на длительное время при выключенном двигателе. Это может привести к глубокому разряду аккумуляторов, особенно зимой, что затруднит или сделает невозможным запуск двигателя.
Соблюдение простых правил эксплуатации и своевременное реагирование на первые признаки неисправностей помогут поддерживать систему аварийной сигнализации в исправном состоянии. Владельцам современных моделей КАМАЗ с цифровыми панелями приборов важно обновлять программное обеспечение бортовых систем, если производитель выпускает патчи, улучшающие работу электрооборудования.
⚠️ Важно: Внесение изменений в штатную схему электрооборудования (установка нестандартных реле, изменение сечения проводов) может привести к неправильной работе бортового компьютера и аннулированию гарантии на автомобиль.
Обеспечение безопасности при эксплуатации
Рабочая кнопка аварийной сигнализации — это не только требование для техосмотра, но и важный элемент активной безопасности. В условиях ограниченной видимости, тумана или при поломке автомобиля на дороге «аварийка» предупреждает других водителей о потенциальной опасности. Надежность этого устройства напрямую влияет на безопасность водителя и его груза.
Регулярная проверка состояния электрооборудования, включая тестирование кнопки аварийной сигнализации, должна стать вашей привычкой. Если вы заметили признаки нестабильной работы — мигание индикаторов, отсутствие звукового сигнала или задержку в активации — необходимо провести диагностику. Пренебрежение этими сигналами может привести к тому, что в критический момент система не сработает.
Качественный ремонт с использованием правильных компонентов и соблюдение технологии выполнения работ обеспечивают долговечность системы. Не стоит экономить на таких деталях, как реле или выключатель, ведь их стоимость ничтожна по сравнению с рисками, возникающими при неисправности на дороге. Заботливое отношение к электрике грузовика способствует увеличению срока службы всего автомобиля.
Анализ причин неисправностей кнопки аварийки
Кнопка аварийки на автомобилях КАМАЗ выполняет важную функцию, обеспечивая безопасность на дороге в случае экстренной ситуации. Однако, как и любое другое устройство, она может выходить из строя. Анализ причин неисправностей кнопки аварийки включает в себя несколько ключевых аспектов, которые помогут в диагностике и последующем ремонте.
1. Электрические проблемы
Одной из самых распространенных причин неисправности кнопки аварийки является наличие электрических проблем. Это может быть вызвано:
- Перегоревшими предохранителями, которые защищают цепь кнопки. Проверка предохранителей должна быть первой в списке действий при диагностике.
- Обрывами проводов или плохими контактами в соединениях. Важно тщательно осмотреть все провода, ведущие к кнопке, и проверить их на наличие повреждений.
- Коротким замыканием, которое может возникнуть из-за повреждения изоляции проводов. Это может привести к тому, что кнопка будет постоянно находиться в активном состоянии.
2. Механические повреждения
Кнопка аварийки может также выйти из строя из-за механических повреждений. Это может произойти в результате:
- Физического воздействия, например, удара или давления на кнопку, что может привести к ее поломке.
- Износа механизма кнопки, который может произойти со временем из-за частого использования.
- Попадания влаги или грязи внутрь кнопки, что может вызвать коррозию и затруднить ее работу.
3. Программные сбои
В некоторых случаях неисправности могут быть связаны с программными сбоями в системе управления автомобилем. Это может произойти из-за:
- Ошибок в программном обеспечении, которые могут влиять на работу электроники, отвечающей за кнопку аварийки.
- Неисправностей в блоке управления, который может не распознавать нажатие кнопки.
4. Неправильная установка
Если кнопка аварийки была заменена или установлена неправильно, это также может стать причиной ее неисправности. Важно следить за тем, чтобы установка проводилась в соответствии с рекомендациями производителя.
Для диагностики кнопки аварийки рекомендуется использовать мультиметр для проверки целостности цепи и напряжения на выходе. Также стоит обратить внимание на состояние самой кнопки и ее механизма. В случае выявления неисправностей, необходимо провести соответствующий ремонт или замену деталей.
Советы по выбору качественных запчастей
При ремонте кнопки аварийки на КАМАЗе выбор качественных запчастей играет ключевую роль в обеспечении надежности и долговечности работы системы. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти vs. аналоги
Первым шагом в выборе запчастей является определение, стоит ли использовать оригинальные детали или можно обойтись аналогами. Оригинальные запчасти, как правило, имеют более высокое качество и гарантированную совместимость с вашим автомобилем. Однако их стоимость может быть значительно выше. Аналоги могут быть более доступными, но важно выбирать проверенные бренды, которые зарекомендовали себя на рынке.
2. Проверка сертификатов качества
При покупке запчастей обязательно обращайте внимание на наличие сертификатов качества. Это может быть как международный стандарт ISO, так и сертификаты, выданные производителем. Наличие таких документов свидетельствует о том, что запчасти прошли необходимые испытания и соответствуют установленным требованиям.
3. Изучение отзывов и рекомендаций
Перед покупкой стоит ознакомиться с отзывами других владельцев КАМАЗа о конкретных запчастях. Это можно сделать на специализированных форумах, в группах в социальных сетях или на сайтах, посвященных ремонту и обслуживанию грузовых автомобилей. Рекомендации от опытных пользователей помогут избежать покупки некачественных деталей.
4. Сравнение цен
Не стоит спешить с покупкой первой попавшейся запчасти. Сравните цены в разных магазинах и на различных онлайн-платформах. Иногда разница в цене может быть значительной, и это не всегда связано с качеством. Однако слишком низкая цена может быть сигналом о том, что запчасть не соответствует необходимым стандартам.
5. Проверка совместимости
Перед покупкой убедитесь, что запчасть совместима с вашей моделью КАМАЗа. Для этого можно обратиться к каталогу запчастей или проконсультироваться с продавцом. Неправильная запчасть может привести к дополнительным проблемам и затратам на ремонт.
6. Гарантия на запчасти
Обязательно уточняйте наличие гарантии на запчасти. Надежные производители и продавцы всегда предоставляют гарантию, что свидетельствует о высоком качестве их продукции. Это также дает вам возможность вернуть или обменять деталь в случае ее неисправности.
Следуя данным рекомендациям, вы сможете выбрать качественные запчасти для кнопки аварийки на вашем КАМАЗе, что обеспечит надежную работу системы и безопасность на дороге.
Обзор специализированных инструментов для ремонта
Для успешного ремонта кнопки аварийки на автомобилях КАМАЗ необходимо использовать специализированные инструменты, которые обеспечивают высокую точность и эффективность работы. В данном разделе мы рассмотрим основные инструменты, которые могут понадобиться при диагностике и ремонте данной системы.
1. Мультиметр
Мультиметр является одним из самых важных инструментов для диагностики электрических цепей. С его помощью можно измерять напряжение, ток и сопротивление, что позволяет выявить неисправности в цепи кнопки аварийки. При проверке кнопки необходимо измерить напряжение на её контактах в различных режимах работы.
2. Набор отверток
Для разборки панели управления и доступа к кнопке аварийки потребуется набор отверток различных размеров. Рекомендуется использовать как плоские, так и крестовые отвертки, чтобы избежать повреждения крепежных элементов.
3. Паяльник
Если в процессе диагностики будет выявлена необходимость в замене проводов или контактов, то паяльник станет незаменимым инструментом. Он позволит качественно соединить проводники и обеспечить надежный контакт, что особенно важно для работы электрических систем.
4. Изолента и термоусадочные трубки
Для изоляции соединений и защиты от короткого замыкания необходимо использовать изоленту и термоусадочные трубки. Эти материалы помогут предотвратить повреждение проводки и обеспечат долговечность выполненных работ.
5. Ключи и головки
В некоторых случаях для доступа к кнопке аварийки может потребоваться демонтаж других элементов панели. Для этого понадобятся ключи и головки различных размеров, которые позволят быстро и удобно открутить крепежные элементы.
6. Специальные инструменты для диагностики
Существуют также специализированные инструменты, такие как сканеры и диагностические адаптеры, которые могут помочь в более глубоком анализе состояния электрической системы автомобиля. Эти устройства позволяют считывать коды ошибок и проводить тестирование различных компонентов системы.
Использование вышеуказанных инструментов значительно упростит процесс диагностики и ремонта кнопки аварийки на КАМАЗе, обеспечивая высокое качество и надежность выполненных работ. Важно помнить, что правильный выбор инструментов и их использование – залог успешного ремонта и долгосрочной эксплуатации автомобиля.
