Установка прокладки коллектора на КАМАЗ — это важный этап в процессе обслуживания и ремонта двигателя, который требует внимательного подхода. Неправильная установка прокладки может привести к утечкам, перегреву и другим серьезным проблемам, влияющим на работу автомобиля. В этой статье мы подробно рассмотрим, какой стороной ставить прокладку коллектора, а также обсудим маркировку, типы уплотнителей и порядок затяжки болтов. Правильное выполнение этих шагов обеспечит надежную работу двигателя и продлит срок службы вашего автомобиля.
Типология уплотнителей выпускных коллекторов
Первым шагом к успешному ремонту является точное определение типа уплотнителя. От его конструкции зависят метод установки и способ прилегания к металлическим поверхностям.
На грузовых автомобилях КАМАЗ с двигателями серии 740 и их модификациями использовались различные решения: от простых листов асбеста до современных многослойных металлических конструкций.
Понимание различий между этими типами уплотнителей поможет избежать серьезных ошибок, связанных с установкой детали «наугад», основываясь лишь на внешнем сходстве.
Асбографитовые и паронитовые варианты
Традиционные мягкие прокладки, изготовленные из асбестового волокна или прессованного паронита, долгое время были стандартом в отечественном автопроизводстве.
Эти изделия часто имеют симметричную конструкцию, но одна из сторон обычно покрыта тонким слоем графита или обладает более гладкой текстурой для лучшего прилегания.
Если на поверхности заметен графитовый налет только с одной стороны, то именно эта гладкая поверхность должна соприкасаться с ровной плоскостью, как правило, с коллектором.
Шершавая сторона обычно направлена к головке блока цилиндров, что обеспечивает лучшее сцепление и компенсирует микронеровности чугуна.
Современные экологические требования постепенно исключают асбест, заменяя его безасбестовыми композитами. Они могут иметь иной внешний вид, но подчиняются тем же принципам установки.
| Параметр | Описание | Рекомендация |
|---|---|---|
| Сторона прокладки | Прокладка должна быть установлена гладкой стороной к коллектору | Гладкая сторона к плоскости |
| Установка | Прокладка устанавливается на чистую поверхность | Очистить поверхность перед установкой |
| Проверка | Убедитесь, что прокладка правильно расположена | Проверить совпадение отверстий |
Интересные факты
Вот несколько интересных фактов о прокладках коллектора КАМАЗ и их установке:
Уплотнение и материал: Прокладки коллектора КАМАЗ часто изготавливаются из высокотемпературных и устойчивых к химическим воздействиям материалов, таких как асбест или композитные смеси. Это позволяет им эффективно справляться с высокими температурами и давлениями, возникающими в процессе работы двигателя.
Правильная установка: Установка прокладки коллектора требует особого внимания к направлению. Обычно прокладка имеет одну сторону, которая более гладкая и предназначена для контакта с поверхностью коллектора. Неправильная установка может привести к утечкам выхлопных газов и снижению эффективности работы двигателя.
Значение момента затяжки: При установке прокладки коллектора важно соблюдать рекомендованный момент затяжки болтов. Недостаточная или чрезмерная затяжка может привести к деформации прокладки и, как следствие, к утечкам. Поэтому всегда стоит обращаться к технической документации для получения точных значений.
Эти факты подчеркивают важность правильной установки прокладки коллектора для обеспечения надежной работы двигателя КАМАЗ.
Металлические и комбинированные уплотнители
Современные двигатели, соответствующие экологическим стандартам Евро-2, Евро-3 и выше, обычно оснащаются металлическими прокладками или комбинированными вариантами с металлическим каркасом.
Металлические уплотнители часто имеют рифленую поверхность с выступами (буртиками), которые служат дополнительными уплотнителями вокруг выпускных каналов.
В таких конструкциях установка определяется формой этих валиков: они должны плотно прилегать к сопрягаемой поверхности, образуя замкнутый контур.
Некоторые модели металлических прокладок имеют специальное антифрикционное или термостойкое покрытие, которое наносится только на одну сторону изделия.
Покрытие всегда должно быть направлено наружу, то есть в сторону выхлопных газов, чтобы выдерживать тепловой удар и химическое воздействие.
Существуют также многослойные стальные прокладки (MLS), где важно не перепутать верх и низ, так как слои могут отличаться по толщине или упругости для компенсации теплового расширения.
Определение типа материала — ключевой этап, от которого зависит дальнейшая последовательность действий и выбор герметизирующих средств.
Визуальная идентификация сторон и маркировка
Производители автокомпонентов подчеркивают важность правильной установки. Для этого на изделия наносятся специальные знаки, которые служат основным ориентиром для сборщиков.
Даже если деталь кажется симметричной, тщательное рассмотрение поверхности при хорошем освещении может выявить едва заметные, но важные нюансы.
Игнорирование маркировки или произвольная установка детали является серьезным нарушением технологии ремонта тяжелых коммерческих автомобилей.
Анализ заводских надписей и символов
Качественные прокладки для двигателей КАМАЗ часто имеют выдавленные или напечатанные обозначения, такие как «TOP», «UP», «OB» (Oberseite) или название производителя.
Если на прокладке есть надпись TOP или стрелка, указывающая вверх, это означает, что эта сторона должна быть направлена вверх, к головке блока цилиндров.
Если надпись «TOP» отсутствует, но присутствует название производителя, следует ориентироваться на читаемость текста: надпись должна быть понятной при взгляде на двигатель сверху вниз.
Иногда маркировка представлена в виде цифр, указывающих номер отверстия или сторону установки. Это характерно для сложных прокладок с несколькими отверстиями.
Важно помнить, что на старых или неоригинальных запчастях маркировка может отсутствовать. В таких случаях необходимо проводить визуальный анализ текстуры и покрытия.
Определение рабочей поверхности по текстуре
Когда отсутствуют явные надписи, важно внимательно изучить текстуру материала, при необходимости используя лупу или макросъемку.
Одна из сторон прокладки обычно более гладкая и блестящая, что указывает на наличие термостойкого покрытия.
Эта гладкая сторона предназначена для контакта с потоком горячих газов, что снижает сопротивление выхлопу и защищает материал от эрозии.
Противоположная сторона, более матовая и шершавая, должна плотно прилегать к металлу коллектора или головки, обеспечивая надежное сцепление и герметизацию неровностей.
В случае металлических прокладок с буртиками сторона с более высокими или острыми буртиками обычно обращена к более твердой поверхности для лучшего внедрения.
Ниже представлена таблица, которая систематизирует характеристики различных типов уплотнителей, встречающихся в каталогах запчастей для КАМАЗ.
| Тип прокладки | Признак верхней стороны (к ГБЦ) | Признак нижней стороны (к коллектору) |
|---|---|---|
| Паронитовая | Шершавая, матовая поверхность | Гладкая, возможно с графитом |
| Металлическая с буртиками | Сторона с маркировкой или логотипом | Сторона с более выраженными буртиками |
| Комбинированная (металл+асбест) | Металлическая окантовка снаружи | Асбестовое наполнение внутри |
Тщательный визуальный анализ позволяет избежать ошибок до установки детали на двигатель.
Если маркировка стерта или неразборчива, рекомендуется сопоставить новую прокладку со старой, если она сохранила свою форму и следы эксплуатации.
Технология монтажа и подготовка поверхностей
Правильный выбор стороны прокладки не гарантирует герметичность, если не соблюдены технологии подготовки соединяемых поверхностей и порядок затяжки крепежных элементов.
Установка требует тщательности, чистоты и соблюдения температурных условий, особенно для двигателей с высоким пробегом.
Каждый этап подготовки влияет на срок службы нового уплотнения и надежность работы всей выпускной системы.
Очистка и дефектовка плоскостей
Перед установкой новой прокладки тщательно очистите поверхности головки блока цилиндров и выпускного коллектора от нагара, остатков старого уплотнителя и коррозии.
При использовании металлической щетки или скребка будьте осторожны, чтобы не повредить поверхность глубокими царапинами, которые могут стать местами утечки газов.
После механической очистки обезжирьте поверхности растворителем или специальным очистителем для тормозов, чтобы удалить масляную пленку.
Важно также проверить плоскостность металла: если деформации превышают 0.1 мм на 100 мм длины, потребуется шлифовка или замена детали.
Не забудьте удалить нагар из отверстий выпускных каналов, так как он может препятствовать плотному прилеганию прокладки.
Порядок затяжки болтов крепления
Равномерное прижатие прокладки — важный аспект, достигаемый правильным порядком и моментом затяжки болтов.
Процесс затяжки проходит в несколько этапов: сначала болты закручиваются вручную, затем с помощью динамометрического ключа с небольшим усилием, и только после этого устанавливается окончательный момент затяжки.
Схема затяжки обычно начинается с центра коллектора и движется к краям. Это помогает удалить воздух и гарантирует равномерное распределение давления.
Для двигателей КАМАЗ момент затяжки болтов, фиксирующих выпускной коллектор, варьируется в зависимости от модели и типа резьбы, но в среднем составляет от 20 до 35 Нм.
После первого прогрева двигателя и его остывания рекомендуется провести контрольную протяжку, так как материалы прокладки и металла могут усаживаться.
Использование герметика разрешается только в редких случаях и только термостойкими составами. Его следует наносить тонким слоем, избегая перекрытия отверстий.
Большинство современных пробок устанавливаются «на сухую», и применение герметика может негативно сказаться на результате, сместив уплотнитель во время сборки.
Специфика установки на двигателях КАМАЗ
Двигатели КАМАЗ имеют уникальные конструктивные характеристики, которые важно учитывать при замене прокладок коллектора. Это касается как классической модели 740.10, так и более современных версий с турбонаддувом.
Высокие тепловые нагрузки и вибрации, характерные для дизелей, производимых на Камском автозаводе, предъявляют серьезные требования к качеству сборки.
Ошибки, допущенные при установке, могут привести не только к лишнему шуму, но и к утечке выхлопных газов в систему смазки или охлаждения через микротрещины.

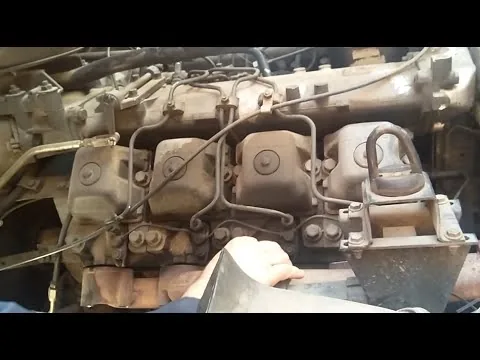

Особенности атмосферных двигателей 740 серии
На традиционных атмосферных двигателях часто используются толстые паронитовые прокладки, которые могут быть чувствительны к чрезмерной затяжке болтов.
При установке на таких моторах важно не перепутать прокладки для левого и правого рядов цилиндров, особенно если они имеют ассиметричный дизайн или смещенные отверстия.
На этих двигателях прокладка выпускного коллектора часто объединена с прокладкой приемной трубы глушителя, что требует особой внимательности при их центровке.
Если прокладка состоит из двух частей, стык этих частей должен быть установлен в соответствии с заводскими рекомендациями, обычно вниз или в сторону, противоположную направлению потока газов.
Обратите внимание на совпадение отверстий под болты и каналы, так как на старых блоках могут встречаться различные модификации с отличающимся шагом крепежа.

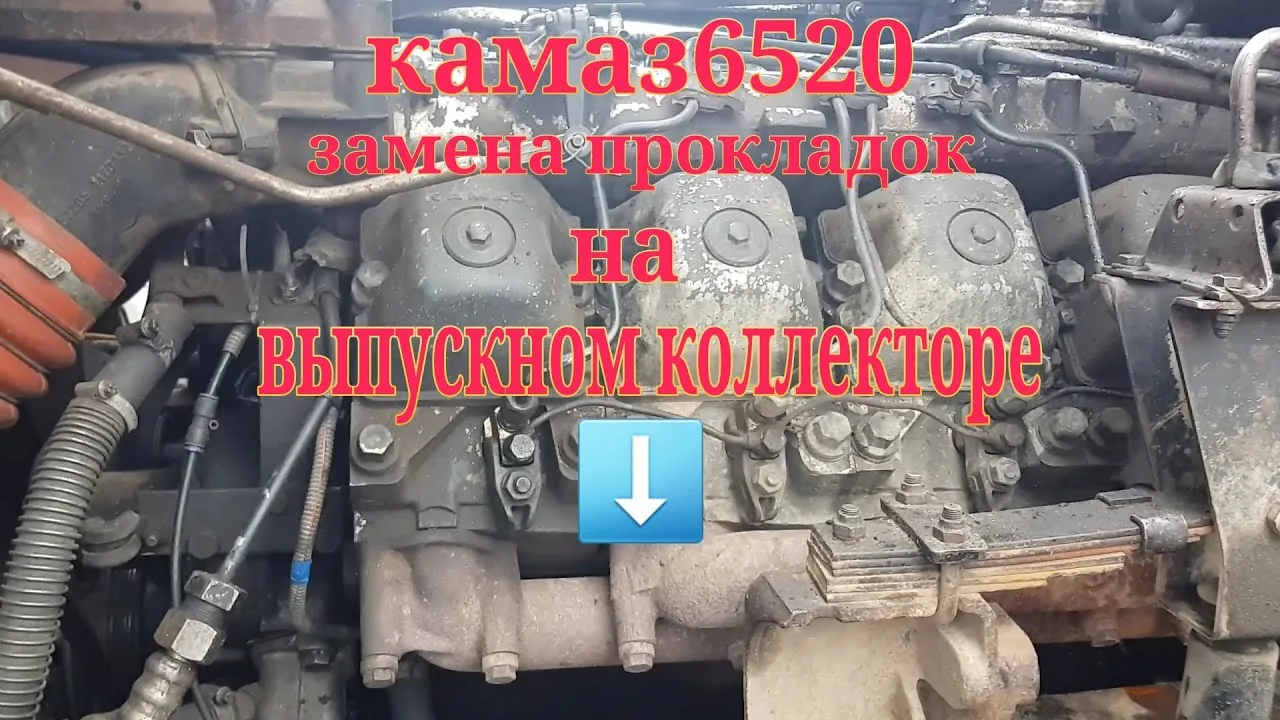

Нюансы турбированных версий и Евро стандартов
Турбированные версии двигателей КАМАЗ работают при более высоких температурах выхлопных газов, поэтому необходимо использовать только металлические или армированные прокладки.
На моторах, соответствующих экологическим стандартам Евро-2 и Евро-3, часто применяются графитовые прокладки с металлической окантовкой. Важно правильно расположить окантовку.
Металлическая окантовка должна быть направлена в сторону выхлопных газов, чтобы защитить мягкий материал от воздействия высоких температур.
При установке на турбомоторы необходимо уделить особое внимание состоянию шпилек. Их искривление может привести к неполному прилеганию прокладки и быстрому прогару.
Рекомендуется заменять шпильки и гайки на новые каждый раз при вскрытии выпускной системы, так как старый металл теряет свои свойства из-за термоциклирования.
Сравнительная таблица требований для различных типов двигателей:
| Параметр | Атмосферный 740 | Турбо (Евро-2/3) |
|---|---|---|
| Тип прокладки | Паронит / Асбографит | Металл / Графит с окантовкой |
| Требования к чистоте | Стандартные | Повышенные (обезжиривание обязательно) |
| Контрольная протяжка | Желательна | Обязательна через 500 км |
Соблюдение этих требований обеспечит долговечную и надежную работу двигателя в любых дорожных условиях.
Типичные ошибки и контроль качества
Даже опытные механики иногда совершают ошибки, которые становятся очевидными только после завершения сборки и запуска двигателя.
Изучение распространенных ошибок поможет избежать повторения чужих промахов и сэкономить время на исправление недочетов.
Контроль качества на каждом этапе — надежная защита от повторных поломок.
- Установка прокладки без маркировки «на глаз» — может привести к тому, что графитовое покрытие окажется внутри, сгорит и начнется утечка газов. Правильно: всегда ищите надпись TOP или гладкую сторону.
- Повторное использование старых болтов — вытянутые шпильки не обеспечивают необходимого давления прижима, что приводит к неравномерной посадке. Правильно: заменяйте крепеж каждый раз при разборке узла.
- Использование обычного герметика вместо термостойкого — стандартный герметик выгорает и превращается в уголь, нарушая герметичность. Правильно: используйте специальные высокотемпературные пасты или обходитесь без них.
- Нарушение порядка затяжки — затяжка болтов по кругу или произвольно может вызвать перекос коллектора. Правильно: затягивайте крест-накрест, начиная с центра и двигаясь к краям.
⚠️ Важно: Запуск двигателя сразу после сборки следует производить осторожно. Первые минуты работы рекомендуется проводить на холостом ходу, внимательно прислушиваясь к звукам выхлопа.
⚠️ Важно: Если вы услышите свист или шипение из-под коллектора, немедленно заглушите двигатель и проверьте затяжку болтов после его остывания.
После завершения сборки и прогрева двигателя стоит провести визуальный осмотр стыка коллектора и головки на наличие копоти, которая может указывать на проблемы с герметичностью.
Качественно выполненная работа не должна сопровождаться посторонними звуками или запахами выхлопных газов в моторном отсеке.
Финальная проверка и ресурс уплотнения
Правильно установленная прокладка коллектора на двигателе КАМАЗ может прослужить десятки тысяч километров без ремонта.
Срок службы уплотнения зависит от качества детали, соблюдения монтажной технологии и условий эксплуатации грузовика.
Регулярный визуальный осмотр выпускной системы поможет выявить проблемы на ранних стадиях.
Если при установке учтены все рекомендации, правильно определены стороны и обеспечен равномерный прижим, двигатель будет работать плавно и бесшумно.
Отсутствие утечек газов поддерживает нормальную температуру в подкапотном пространстве и предотвращает перегрев соседних узлов.
Экономия на качественной прокладке или игнорирование чистоты поверхностей может привести к значительным затратам на повторный ремонт.
Рекомендации по выбору прокладки для конкретной модели
При выборе прокладки коллектора для автомобилей КАМАЗ необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежную герметизацию и долговечность работы двигателя. В зависимости от модели и года выпуска автомобиля, могут быть различия в конструкции и материалах прокладок, что важно учитывать при замене.
Первым шагом в выборе прокладки является определение конкретной модели двигателя вашего КАМАЗа. Разные модели могут требовать разные типы прокладок, поэтому важно иметь точную информацию о вашем автомобиле. Обычно эта информация указана в документации на транспортное средство или на табличке с характеристиками, расположенной на двигателе.
Следующим аспектом является материал прокладки. Наиболее распространенные материалы для прокладок коллектора включают:
- Картонные прокладки: Используются в старых моделях, обеспечивают хорошую герметизацию, но могут быстро изнашиваться.
- Прокладки из асбестового материала: Обладают высокой термостойкостью и долговечностью, но их использование ограничено из-за вредности асбеста.
- Силиконовые и резинотканевые прокладки: Современные решения, которые обеспечивают отличную герметизацию и устойчивы к высоким температурам и химическим воздействиям.
Важно также обратить внимание на толщину прокладки. Слишком тонкая прокладка может привести к утечкам, в то время как слишком толстая может вызвать проблемы с установкой и нарушить работу двигателя. Рекомендуется использовать прокладки, которые соответствуют заводским спецификациям.
При покупке прокладки стоит выбирать продукцию от проверенных производителей, так как это гарантирует качество и надежность. Обратите внимание на отзывы и рекомендации других владельцев КАМАЗов, а также на наличие сертификатов качества у производителя.
Не забывайте также о необходимости замены прокладки при каждом снятии коллектора. Даже если старая прокладка выглядит целой, ее свойства могут быть нарушены, что приведет к утечкам и другим проблемам. Поэтому лучше всего использовать новую прокладку, соответствующую требованиям вашего автомобиля.
В заключение, правильный выбор прокладки коллектора для КАМАЗа — это залог надежной работы двигателя и долговечности автомобиля. Учитывайте модель, материал и толщину прокладки, а также выбирайте продукцию от надежных производителей для достижения наилучших результатов.
Советы по уходу за коллектором после установки
После установки прокладки коллектора на КАМАЗ, правильный уход и обслуживание являются ключевыми факторами для обеспечения долговечности и надежности работы двигателя. Вот несколько советов, которые помогут вам поддерживать коллектор в хорошем состоянии:
- Проверка на утечки: После установки прокладки важно провести проверку на наличие утечек. Это можно сделать, запустив двигатель и внимательно осмотрев область соединения коллектора и головки блока цилиндров. Если вы заметите утечки, это может свидетельствовать о неправильной установке или необходимости замены прокладки.
- Регулярная чистка: Поддерживайте коллектор в чистоте. Накопление грязи и отложений может привести к перегреву и снижению эффективности работы двигателя. Используйте специальные чистящие средства для удаления нагара и загрязнений, но избегайте агрессивных химикатов, которые могут повредить прокладку.
- Контроль температуры: Следите за температурным режимом работы двигателя. Перегрев может привести к деформации прокладки и, как следствие, к утечкам. Убедитесь, что система охлаждения работает исправно, и регулярно проверяйте уровень охлаждающей жидкости.
- Проверка крепления: После первых нескольких сотен километров пробега рекомендуется проверить затяжку болтов крепления коллектора. В процессе эксплуатации они могут ослабнуть, что приведет к утечкам. Следите за моментом затяжки, чтобы избежать повреждения прокладки.
- Замена прокладки: Прокладка коллектора имеет свой срок службы, и со временем она может изнашиваться. Если вы заметили ухудшение работы двигателя, посторонние звуки или утечки, возможно, пришло время заменить прокладку. Не откладывайте эту процедуру, так как это может привести к более серьезным повреждениям двигателя.
- Использование качественных материалов: При замене прокладки всегда выбирайте качественные материалы от проверенных производителей. Это поможет избежать проблем в будущем и обеспечит надежную работу коллектора.
Следуя этим рекомендациям, вы сможете продлить срок службы коллектора и обеспечить его эффективную работу на протяжении долгого времени. Регулярный уход и внимание к деталям помогут избежать серьезных проблем и затрат на ремонт в будущем.
Часто задаваемые вопросы по установке прокладки
Установка прокладки коллектора на КАМАЗ — это важный этап, который требует внимательности и аккуратности. Ниже представлены часто задаваемые вопросы, которые помогут вам лучше понять процесс установки и избежать распространенных ошибок.
1. Как правильно выбрать прокладку для коллектора?
При выборе прокладки для коллектора КАМАЗ необходимо учитывать несколько факторов. Во-первых, убедитесь, что прокладка соответствует модели вашего двигателя. Во-вторых, обратите внимание на материал прокладки: наиболее распространенными являются асбестовые и металлические прокладки. Металлические прокладки более долговечны и устойчивы к высоким температурам, но могут быть дороже. Также стоит проверить наличие сертификатов качества у производителя.
2. Как подготовить поверхность перед установкой прокладки?
Перед установкой прокладки необходимо тщательно подготовить поверхности коллектора и головки блока цилиндров. Убедитесь, что они чистые и ровные. Для этого используйте металлическую щетку или шлифовальную бумагу, чтобы удалить старую прокладку и загрязнения. Также проверьте, нет ли трещин или повреждений на поверхности, которые могут привести к утечкам.
3. Как правильно установить прокладку?
Установка прокладки должна производиться с особой осторожностью. Прокладку следует установить так, чтобы она полностью совпадала с отверстиями для болтов и каналами. Обратите внимание на направление прокладки: оно должно соответствовать указаниям производителя. После установки прокладки аккуратно разместите коллектор на месте и начните затягивать болты по диагонали, чтобы обеспечить равномерное распределение давления.
4. Какой момент затяжки болтов коллектора?
Момент затяжки болтов коллектора КАМАЗ зависит от конкретной модели двигателя, но в большинстве случаев он составляет от 20 до 30 Нм. Рекомендуется использовать динамометрический ключ для точной настройки момента затяжки. Затягивайте болты поэтапно, начиная с центральных и двигаясь к краям, чтобы избежать перекоса коллектора.
5. Как проверить правильность установки прокладки?
После завершения установки прокладки и затяжки болтов рекомендуется провести визуальный осмотр на предмет утечек. Запустите двигатель и дайте ему поработать на холостом ходу. Обратите внимание на наличие посторонних звуков и утечек в области соединения коллектора и головки блока. Если все в порядке, то установка выполнена правильно.
Следуя этим рекомендациям и ответам на часто задаваемые вопросы, вы сможете успешно установить прокладку коллектора на КАМАЗ и избежать распространенных ошибок, которые могут привести к серьезным проблемам в работе двигателя.
