В данной статье мы рассмотрим нормы затяжки болтов корзины сцепления для автомобилей КАМАЗ, а также технологию их сборки. Правильная затяжка болтов является критически важным этапом в процессе установки сцепления, так как от этого зависит надежность и долговечность работы трансмиссии. Мы предоставим таблицы с моментами затяжки для различных двигателей, включая 740, 740.13 и Cummins, а также разберем распространенные ошибки и порядок сборки, что поможет избежать неприятных последствий и обеспечить корректную эксплуатацию автомобиля.
Технические параметры и классификация крепежа
На грузовых автомобилях марки КАМАЗ используются различные варианты сцепления в зависимости от модели двигателя и года выпуска. Главное отличие заключается в диаметре ведомого диска (300 мм или 340 мм) и типе нажимного диска (однодисковое диафрагменное или двухдисковое).
Для классических двигателей серии 740 и 740.13 с сцеплением диаметром 340 мм применяется болтовое соединение с метрической резьбой М10. На более современных моделях с двигателями Cummins ISBe или КАМАЗ-740.6x (Евро-3, Евро-4) часто используются диски диаметром 300 мм, где параметры затяжки могут варьироваться, хотя тип болтов обычно остается прежним.
Крепежные элементы, устанавливаемые на заводе, имеют класс прочности не ниже 10.9. Использование болтов с более низким классом прочности строго запрещено, так как это может привести к их вытягиванию и снижению прижимного усилия.
В некоторых случаях, особенно при использовании неоригинальных комплектующих или ремонте старых узлов, могут встречаться болты с мелким шагом резьбы. Для стандартного ремонта рекомендуется использовать только оригинальные крепежные элементы или сертифицированные аналоги, соответствующие спецификациям завода КАМАЗ.
⚠️ Важно: Применение болтов с классом прочности ниже 10.9 (например, 8.8) может привести к их деформации под нагрузкой и, в конечном итоге, к обрыву, что вызовет аварийную остановку автомобиля.
| Тип двигателя / Модификация | Диаметр сцепления (мм) | Тип резьбы болта |
|---|---|---|
| КАМАЗ 740.10, 740.13 | 340 | M10x1.25 |
| КАМАЗ 740.30, 740.50 (Евро-2/3) | 300 | M10x1.25 |
| Cummins ISBe (КАМАЗ-45143, 65115) | 300 | M10x1.25 |
При выборе крепежа важно учитывать длину болта. Стандартная длина для большинства моделей составляет 28-30 мм по резьбовой части, однако могут быть вариации в зависимости от толщины фланца маховика. Установка слишком длинного болта может привести к упору в корпус картера или повреждению резьбы в глухом отверстии.
Регламентные значения крутящего момента
При сборке узла важным параметром является усилие, с которым болт фиксирует нажимной диск на маховике. Для двигателей КАМАЗ с однодисковым сцеплением и центральной нажимной пружиной (диафрагменного типа) установлены четкие заводские нормы.
Стандартный момент затяжки болтов, соединяющих нажимной диск (корзину) с маховиком двигателей КАМАЗ, составляет от 27 до 34 Нм (Ньютон-метров). В технической документации часто указывается среднее значение в 30 Нм, что оптимально для равномерного прижатия без риска деформации компонентов.
Для двухдискового сцепления, применяемого на некоторых тяжелых моделях и специализированной технике, требуется другой подход. Однако для основной линейки грузовиков (5320, 55111, 65115, 6520) используется единый стандарт. Превышение момента затяжки более 40 Нм может повредить резьбу в маховике, что приведет к дорогостоящему ремонту с использованием расточки и установки ремонтных втулок.
Для точности измерений необходимо использовать исправный динамометрический ключ. Погрешность бытовых инструментов может быть слишком высокой для критически важных соединений, поэтому рекомендуется применять профессиональный инструмент с соответствующей калибровкой.
| Параметр | Значение (Нм) | Значение (кгс·м) |
|---|---|---|
| Минимальный момент | 27 | 2.75 |
| Рекомендуемый момент | 30-31 | 3.06-3.16 |
| Максимальный момент | 34 | 3.47 |
Следует отметить, что значения в килограмм-сила-метрах (кгс·м) часто используются механиками старой школы. Перевод осуществляется по формуле: 1 Нм ≈ 0.102 кгс·м. Таким образом, 30 Нм соответствует примерно 3.06 кгс·м.
| Наименование болта | Нормы затяжки (Нм) | Технология сборки |
|---|---|---|
| Болт корзины сцепления | 80-100 | 1. Очистить резьбу и поверхность. |
| 2. Нанести смазку на резьбу. | ||
| 3. Установить корзину на маховик. | ||
| 4. Затянуть болты в последовательности. | ||
| 5. Проверить момент затяжки. | ||
| Болт крепления диска сцепления | 50-70 | 1. Очистить места соединения. |
| 2. Установить диск на корзину. | ||
| 3. Затянуть болты крест-накрест. | ||
| 4. Проверить момент затяжки. | ||
| Болт крепления крышки сцепления | 30-40 | 1. Очистить поверхность крышки. |
| 2. Установить крышку на корпус сцепления. | ||
| 3. Затянуть болты равномерно. | ||
| 4. Проверить момент затяжки. |
Интересные факты
Вот несколько интересных фактов о нормах затяжки болтов корзины сцепления КАМАЗ и технологии сборки:
Специфические нормы затяжки: Для различных моделей КАМАЗа могут применяться разные нормы затяжки болтов корзины сцепления. Обычно они варьируются от 30 до 50 Нм, в зависимости от типа двигателя и конструкции сцепления. Это подчеркивает важность соблюдения рекомендаций производителя для обеспечения надежной работы сцепления и предотвращения его повреждений.
Кросс-метод затяжки: При сборке корзины сцепления рекомендуется использовать метод затяжки "крест-накрест". Это позволяет равномерно распределить нагрузку и избежать деформации корзины, что критично для ее правильной работы. Такой подход помогает предотвратить возникновение вибраций и повышает срок службы сцепления.
Использование динамометрического ключа: Для достижения точных значений затяжки болтов корзины сцепления рекомендуется использовать динамометрический ключ. Это позволяет избежать как недотяжки, так и перетяжки, что может привести к повреждению как самих болтов, так и элементов сцепления. Правильная затяжка является ключевым фактором для обеспечения безопасной и эффективной работы автомобиля.

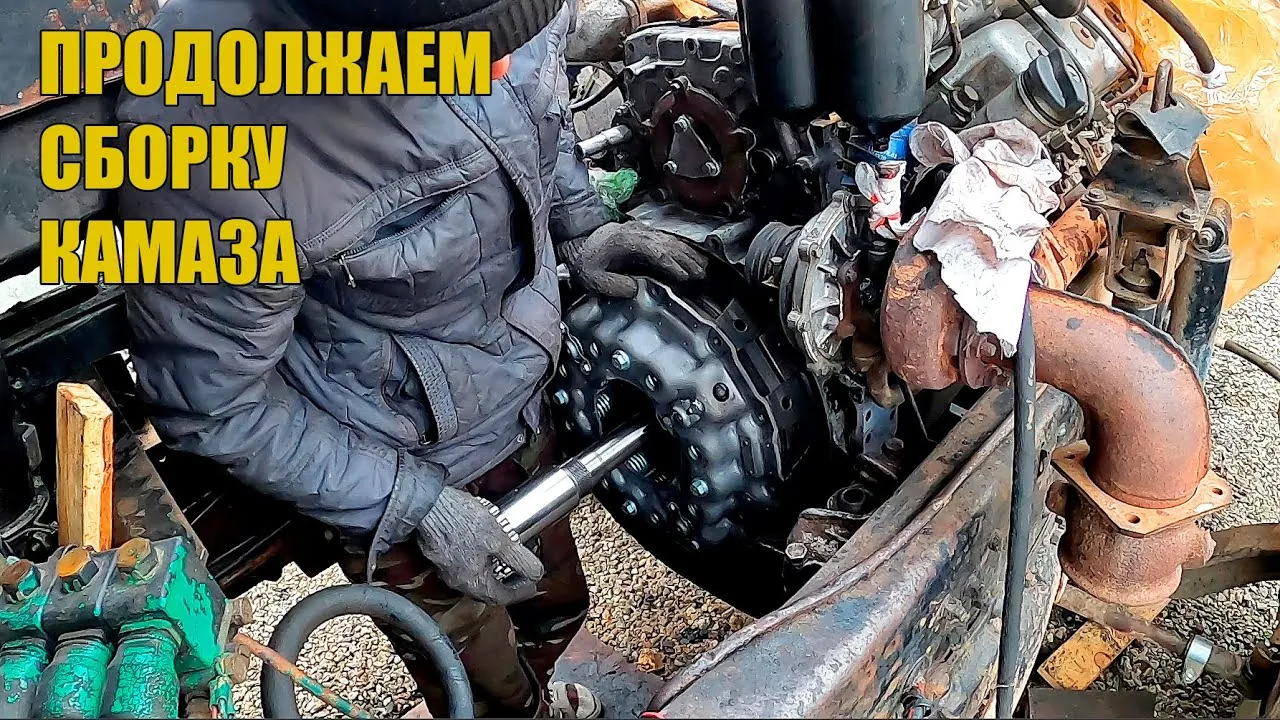

Порядок установки и последовательность затяжки
Качество сборки сцепления зависит не только от силы затяжки, но и от правильной последовательности действий. Нарушение порядка закручивания болтов может привести к перекосу нажимного диска относительно маховика, что вызовет биение и неравномерный износ фрикционных накладок.
Перед началом работы важно убедиться, что поверхности маховика и нажимного диска тщательно очищены от масла, грязи и следов износа. Наличие масла на фрикционных поверхностях недопустимо и требует либо замены диска, либо его обезжиривания с помощью специальных составов.
Процесс затяжки следует выполнять в несколько этапов. Сначала болты затягиваются с усилием, достаточным для прижатия диска к маховику (примерно 10 Нм), чтобы зафиксировать его положение. Затем с помощью динамометрического ключа производится окончательная затяжка до установленного значения.
Схема затяжки предполагает движение по диагонали (крест-накрест). Если болтов шесть (что является стандартом для КАМАЗ), последовательность будет следующей: сначала затягивается первый болт, затем его противоположный (четвертый), после этого второй и пятый, и так далее. Это обеспечивает равномерное распределение давления по всей поверхности диска.
⚠️ Важно: Запрещено затягивать болты последовательно по кругу. Это приведет к перекосу корзины и повреждению диафрагменной пружины.
После завершения затяжки всех болтов рекомендуется провести контрольный обход и перепроверить момент на каждом болте, чтобы исключить возможность человеческой ошибки или проскальзывания ключа.
Используемый инструмент и подготовка
Для замены сцепления и затяжки болтов корзины потребуется специальный набор инструментов. Главным инструментом станет динамометрический ключ с диапазоном до 100-150 Нм. Для окончательной затяжки болтов М10 достаточно ключа с пределом 50-60 Нм.
Кроме ключа, необходима центрирующая оправка (первичный вал КПП). Без этого устройства невозможно точно совместить ведомый диск с маховиком и корзиной, что может привести к трудностям при установке коробки передач или повреждению шлицов.
Если резьбовые отверстия в маховике имеют следы коррозии или загрязнений, может понадобиться их очистка метчиком соответствующего размера. При этом следует быть осторожным, чтобы не повредить резьбу.
Отдельного внимания заслуживает вопрос использования фиксаторов резьбы. Заводская инструкция КАМАЗ не всегда требует применения анаэробных фиксаторов для болтов корзины, так как необходимый момент затяжки и конструкция узла (стопорные шайбы или контргайки в старых моделях, которых нет в современных) обеспечивают надежность. Тем не менее, нанесение тонкого слоя фиксатора средней прочности (например, Loctite 243) на резьбу болтов считается хорошей практикой для предотвращения самооткручивания под воздействием вибрации.
Типичные ошибки при монтаже
Хотя установка сцепления может показаться простой, механики часто допускают ошибки, которые сокращают срок службы нового компонента. Исследования показывают, что большинство проблем возникает из-за нарушения технологий выполнения работ.
- Неправильная центровка диска — установка трансмиссии без специальной оправки может повредить шлицы первичного вала и лепестки корзины сцепления, что сделает узел непригодным для работы сразу после сборки.
- Затяжка «на глаз» или с помощью ударного гайковерта — использование пневматического инструмента без предварительной настройки и проверки динамометрическим ключом часто приводит к превышению допустимого момента затяжки, срыву резьбы в маховике или поломке головок болтов.
- Попадание масла на фрикционные накладки — даже небольшое количество масла, попавшее на диск из-за неаккуратной работы или неисправного сальника коленвала, может вызвать проскальзывание сцепления и перегрев узла.
- Использование старых болтов — болты крепления подвергаются высоким динамическим нагрузкам. Повторное использование вытянутых или поврежденных болтов недопустимо, так как они теряют прочностные характеристики.
Распространенной ошибкой является также отсутствие проверки биения маховика перед установкой нового сцепления. Если маховик изношен или деформирован, новое сцепление может начать «вести» или вибрировать уже через несколько тысяч километров.
Контроль качества и эксплуатационные нюансы
После сборки узла и установки трансмиссии важно выполнить первичную проверку работы сцепления. Двигатель должен запускаться и глохнуть плавно при включенной передаче и выжатом сцеплении. Ход педали должен быть ровным, без заеданий.
В период обкатки (первые 500-1000 км) рекомендуется избегать резких стартов с полной нагрузкой и пробуксовок. Это необходимо для правильного притирания фрикционных накладок к маховику и нажимному диску. Резкие тепловые нагрузки могут привести к деформации деталей.
Регулярная проверка свободного хода педали сцепления позволяет своевременно обнаружить износ фрикционных накладок или необходимость регулировки привода. Для автомобилей КАМАЗ с пневмогидравлическим усилителем (ПГУ) важно следить за уровнем жидкости и состоянием пневмосистемы.
Если в процессе эксплуатации возникает запах гари, появляются рывки при переключении передач или сцепление «ведет» (не отключается полностью), необходимо срочно провести диагностику. Часто причиной таких проблем являются неправильная первоначальная затяжка или перекос корзины.
Обеспечение надежности трансмиссии
Правильная затяжка болтов сцепления — ключевой аспект надежной работы трансмиссии грузового автомобиля КАМАЗ. Соблюдение рекомендованных значений в 30 Нм, использование качественного инструмента и строгое следование последовательности действий помогают избежать большинства проблем с этим узлом.
Ремонт сцепления — сложный процесс, требующий демонтажа коробки передач. Поэтому экономия времени или игнорирование технических норм на этапе сборки недопустимы. Правильный монтаж гарантирует передачу крутящего момента без потерь, обеспечивает плавность хода и безопасность управления автомобилем в любых дорожных условиях.
Регулярное обслуживание, контроль состояния крепежных элементов и использование оригинальных запасных частей позволяют поддерживать автомобиль в исправном состоянии на протяжении всего срока эксплуатации, минимизируя риски неожиданных поломок в пути.
Рекомендации по выбору смазочных материалов
При сборке корзины сцепления КАМАЗ важным аспектом является правильный выбор смазочных материалов, которые обеспечивают надежную работу узлов и механизмов. Использование качественных смазок позволяет снизить трение, уменьшить износ деталей и продлить срок службы сцепления.
Для смазки болтов корзины сцепления рекомендуется использовать специальные высокотемпературные смазочные материалы, которые сохраняют свои свойства при значительных нагрузках и температурах. Одним из наиболее подходящих вариантов является литиевая смазка, обладающая хорошими антикоррозийными свойствами и устойчивостью к окислению.
Важно учитывать, что смазка должна быть нанесена равномерно на резьбу болтов. Это позволит избежать заедания и обеспечит правильное затягивание. Наносить смазку следует в небольшом количестве, чтобы не допустить ее попадания на рабочие поверхности сцепления, что может привести к снижению сцепления и ухудшению работы трансмиссии.
При выборе смазочных материалов также стоит обратить внимание на их вязкость. Для работы в условиях высоких температур и нагрузок предпочтительнее использовать смазки с высокой вязкостью, которые обеспечивают надежную защиту от износа и коррозии.
Необходимо помнить, что использование неподходящих смазочных материалов может привести к негативным последствиям, таким как преждевременный износ деталей, ухудшение работы сцепления и, как следствие, необходимость в более частом ремонте. Поэтому важно следовать рекомендациям производителя и использовать только те смазки, которые соответствуют требованиям для конкретной модели КАМАЗа.
В заключение, правильный выбор смазочных материалов и их грамотное применение при сборке корзины сцепления КАМАЗ являются залогом надежной и долговечной работы всего механизма. Соблюдение этих рекомендаций поможет избежать многих проблем и обеспечит стабильную работу автомобиля в любых условиях эксплуатации.
Проверка состояния деталей перед сборкой
Перед началом сборки корзины сцепления КАМАЗ необходимо тщательно проверить состояние всех деталей, чтобы обеспечить надежную и безопасную работу узла. Основные элементы, которые подлежат проверке, включают корзину сцепления, диск сцепления, подшипник выжимного механизма и другие компоненты.
Первым шагом является визуальный осмотр корзины сцепления. Необходимо убедиться в отсутствии трещин, деформаций и других повреждений. Корзина должна быть чистой, без следов коррозии и загрязнений. Если обнаружены какие-либо дефекты, такие как вмятины или сколы, деталь подлежит замене.
Далее следует проверить диск сцепления. Важно обратить внимание на степень износа фрикционных накладок. Если толщина накладок меньше минимально допустимого значения, диск также необходимо заменить. Кроме того, следует проверить поверхность диска на наличие трещин и других повреждений, которые могут привести к его неэффективной работе.
Подшипник выжимного механизма также требует внимания. Его необходимо проверить на наличие люфта и свободного вращения. Если подшипник издает посторонние звуки или имеет заметный люфт, его следует заменить, чтобы избежать проблем в процессе эксплуатации.
Не менее важным является осмотр пружин корзины сцепления. Они должны быть в хорошем состоянии, без признаков усталости или деформации. Проверка их жесткости и равномерности также имеет большое значение, так как это влияет на работу сцепления в целом.
Кроме того, стоит обратить внимание на состояние крепежных элементов, таких как болты и гайки. Они должны быть чистыми, без следов коррозии и повреждений. При необходимости следует заменить изношенные или поврежденные крепежи на новые, чтобы обеспечить надежное соединение всех компонентов.
После завершения визуального осмотра и проверки всех деталей, необходимо провести их очистку. Это поможет удалить остатки масла, грязи и других загрязнений, которые могут повлиять на качество сборки. Для очистки можно использовать специальные средства, предназначенные для работы с металлическими деталями.
Тщательная проверка состояния деталей перед сборкой корзины сцепления КАМАЗ является залогом долговечности и надежности работы всего узла. Пренебрежение этим этапом может привести к серьезным поломкам и необходимости дорогостоящего ремонта в будущем.
Обслуживание и периодическая проверка затяжки
Обслуживание и периодическая проверка затяжки болтов корзины сцепления КАМАЗ являются важными этапами в процессе эксплуатации и ремонта автомобиля. Правильная затяжка болтов обеспечивает надежное соединение компонентов сцепления, что, в свою очередь, влияет на безопасность и эффективность работы трансмиссии.
Первым шагом в обслуживании является регулярная проверка состояния болтов. Необходимо осмотреть их на наличие коррозии, трещин или других повреждений. В случае обнаружения дефектов, болты следует заменить на новые, соответствующие оригинальным спецификациям.
Затяжка болтов корзины сцепления должна производиться в соответствии с установленными нормами. Для автомобилей КАМАЗ рекомендуется использовать динамометрический ключ, который позволяет точно контролировать момент затяжки. Нормы затяжки для болтов корзины сцепления КАМАЗ варьируются в зависимости от модели и года выпуска, поэтому перед началом работы необходимо ознакомиться с технической документацией.
Процесс затяжки болтов следует выполнять в несколько этапов. Сначала все болты затягиваются с небольшим усилием, чтобы обеспечить равномерное распределение нагрузки. Затем, начиная с центрального болта и двигаясь по кругу, каждый болт затягивается до необходимого момента. Важно соблюдать последовательность затяжки, чтобы избежать перекоса корзины сцепления.
После завершения затяжки рекомендуется провести повторную проверку через определенный пробег или после первых нескольких поездок. Это позволит убедиться, что болты не ослабли и находятся в исправном состоянии. Также стоит учитывать, что условия эксплуатации, такие как высокая температура или вибрации, могут влиять на затяжку болтов, поэтому регулярные проверки являются необходимыми.
В заключение, правильное обслуживание и периодическая проверка затяжки болтов корзины сцепления КАМАЗ являются залогом надежной работы трансмиссии и долговечности автомобиля. Соблюдение всех рекомендаций и норм позволит избежать серьезных поломок и обеспечит безопасность на дороге.
