Регулировка клапанов двигателя ЯМЗ-238 — это важная процедура, которая обеспечивает оптимальную работу мотора, его эффективность и долговечность. В данной статье мы подробно рассмотрим порядок регулировки, необходимые тепловые зазоры, а также предоставим схему затяжки, что поможет избежать распространенных ошибок при выполнении этой операции. Правильная настройка клапанов не только улучшает характеристики двигателя, но и предотвращает его преждевременный износ, что делает данную инструкцию полезной для каждого владельца и механика, работающего с данным типом двигателя.
Подготовительный этап и диагностика состояния ГРМ
Перед началом работ с газораспределительным механизмом необходимо обеспечить доступ к верхней части двигателя. Это включает снятие клапанных крышек, которые на моделях ЯМЗ-238 могут быть из чугуна или алюминиевого сплава. Важно тщательно очистить поверхности от масла и грязи, чтобы избежать попадания абразивных частиц в головку блока цилиндров при демонтаже крепежа.
Предположим, крышки сняты, и у вас есть доступ к коромыслам и штангам. На этом этапе следует провести первичную визуальную проверку. Проверьте состояние штанг: они должны быть ровными, без деформаций или трещин. Искривленная штанга изменяет геометрию передачи усилия от толкателя к коромыслу, что делает невозможной точную регулировку зазора.
Осмотрите рабочие поверхности коромысел и наконечников штанг. Глубокие выработки, раковины или задиры указывают на недостаточное смазывание или значительный износ пары трения. Если на торце клапана видны глубокие следы от бойка коромысла, простая регулировка не поможет — потребуется притирка клапанов или их замена.
Проверьте затяжку болтов, крепящих стойки коромысел. Ослабленный крепеж может привести к нестабильному тепловому зазору и постоянному стуку, который невозможно устранить с помощью регулировочного винта. Все гайки должны быть затянуты с усилием, рекомендованным производителем, перед началом настройки.
⚠️ Внимание: Регулировка на горячем двигателе категорически запрещена. Тепловое расширение металла значительно искажает размеры зазоров, что может привести к неправильной работе механизма после остывания.
Убедитесь, что у вас есть необходимый набор щупов. Для двигателей ЯМЗ-238 и их модификаций используются щупы определенной толщины, которые должны быть в идеальном состоянии. Ржавый или погнутый щуп может дать неверное представление о реальном зазоре.
Технические параметры и схема работы цилиндров
Ключевым фактором, влияющим на эффективность работы газораспределительного механизма, является размер теплового зазора. Для впускных и выпускных клапанов двигателей ЯМЗ-238 (атмосферные версии) установлены общие нормы. Для турбированных моделей или двигателей с измененной фазой газораспределения эти значения могут варьироваться, поэтому важно сверяться с технической документацией.
| Тип клапана | Нормативный зазор (мм) | Допустимое отклонение |
|---|---|---|
| Впускной | 0.25 - 0.30 | ± 0.05 |
| Выпускной | 0.25 - 0.30 | ± 0.05 |
Порядок работы цилиндров двигателя ЯМЗ-238 составляет 1-5-4-2-6-3-7-8. Зная эту последовательность, можно определить, в каком цилиндре происходит такт сжатия, когда поршень достигает верхней мертвой точки (ВМТ). В этом положении оба клапана закрыты, и между стержнем клапана и бойком коромысла должен быть необходимый зазор для регулировки.
На практике часто используется метод прокрутки коленчатого вала. Чтобы определить ВМТ первого цилиндра, нужно вывернуть форсунку или свечу (для пусковых двигателей) и вращать вал до момента выхода воздуха или начала такта сжатия. Более точный способ — совместить метки на маховике или шкиве коленчатого вала с указателем.
Существует два основных метода регулировки: последовательный (по цилиндрам) и групповой (по парам цилиндров). Второй метод значительно экономит время, так как позволяет регулировать клапаны в двух цилиндрах одновременно, проворачивая коленвал всего четыре раза вместо семи.
| Параметр | Значение | Примечание |
|---|---|---|
| Порядок регулировки | 1-5-3-6-2-4 | Цилиндры 1-6 в порядке работы |
| Зазор впускных клапанов | 0.15 - 0.20 мм | Для холодного двигателя |
| Зазор выпускных клапанов | 0.25 - 0.30 мм | Для холодного двигателя |
| Схема регулировки | Сначала 1-й цилиндр, затем 5-й | Регулировка по порядку работы |
Интересные факты
Вот несколько интересных фактов о регулировке клапанов двигателя ЯМЗ-238:
Порядок регулировки: Регулировка клапанов на ЯМЗ-238 осуществляется в определённой последовательности, которая включает в себя установку поршня первого цилиндра в верхнюю мёртвую точку (ВМТ) и последующую проверку зазоров на всех клапанах. Это важно для обеспечения правильной работы двигателя и предотвращения его повреждения.
Зазоры клапанов: Для ЯМЗ-238 рекомендуемые зазоры для впускных клапанов составляют 0,15-0,20 мм, а для выпускных — 0,25-0,30 мм. Эти значения могут варьироваться в зависимости от состояния двигателя и его эксплуатации, поэтому регулярная проверка и корректировка зазоров являются ключевыми для поддержания оптимальной работы.
Схема регулировки: Схема регулировки клапанов включает в себя не только проверку зазоров, но и использование специальных инструментов, таких как щупы для измерения зазоров и ключи для регулировки. Важно следовать инструкции производителя, чтобы избежать ошибок, которые могут привести к снижению мощности двигателя или его поломке.
Технология регулировки попарным методом
Наиболее оптимальным способом регулировки для V-образных восьмицилиндровых двигателей является попарный метод. Он основан на том, что, когда один цилиндр находится в такте сжатия (оба клапана закрыты), в противоположном цилиндре (например, 1 и 6, 5 и 4) происходит такт выпуска. Это позволяет регулировать клапаны, учитывая их текущее положение.
Рассмотрим последовательность действий для попарного метода. Этот подход требует понимания, какие клапаны нужно настраивать в каждой позиции. В таблице ниже представлена схема, подходящая для большинства версий ЯМЗ-238.
| Позиция коленвала | Цилиндры для регулировки | Какие клапаны настраивать |
|---|---|---|
| 1 (ВМТ 1 цил.) | 1 и 6 | 1 цил: все; 6 цил: впуск 3, 4, выпуск 1, 2, 5, 6, 7, 8 (условно) |
| 2 (поворот 90°) | 5 и 4 | 5 цил: все; 4 цил: только впускные |
Более простой и популярный метод среди мастеров не требует запоминания сложных комбинаций. Суть этого подхода заключается в том, что мы настраиваем клапаны в цилиндре, где оба клапана находятся в движении (нажимаются и отпускаются), а в парном цилиндре регулируем только закрытые клапаны.
Вот пошаговая инструкция для классического метода регулировки:
- Установите поршень первого цилиндра в ВМТ на такте сжатия (оба клапана закрыты, штанги находятся в нижнем положении).
- Настройте зазоры впускного и выпускного клапанов первого цилиндра.
- Перейдите к шестому цилиндру (правый ряд, третий от носа). В этом положении можно отрегулировать впускные клапаны 3, 4 и выпускные 1, 2, 5, 6, 7, 8 (номера клапанов в головке).
- Поверните коленчатый вал на 90 градусов (по ходу вращения).
- Настройте клапаны пятого цилиндра (все) и четвертого (только впускные).
Для упрощения процесса многие механики предпочитают метод «одного цилиндра». Он более трудоемок, но помогает избежать путаницы. Коленвал поворачивается на 90 градусов после регулировки каждого цилиндра в последовательности 1-5-4-2-6-3-7-8. В каждом положении настраиваются оба клапана активного цилиндра.
Процесс выставления зазора и контроль качества

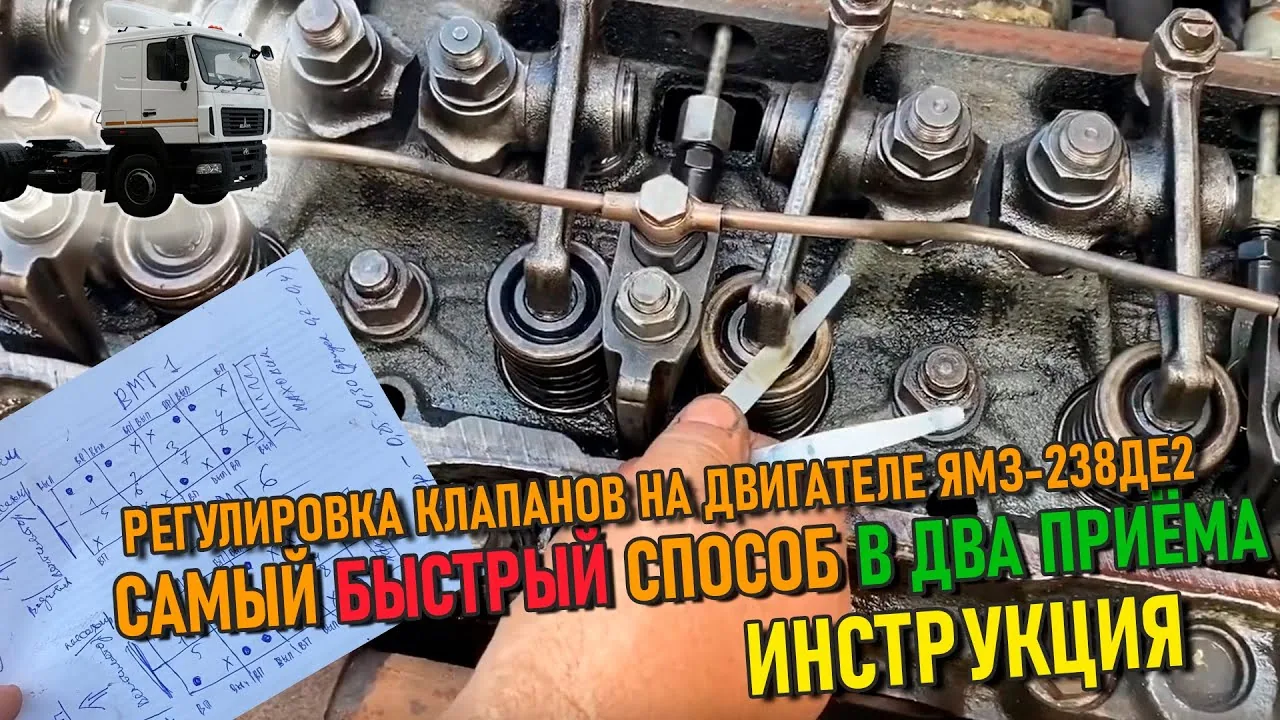

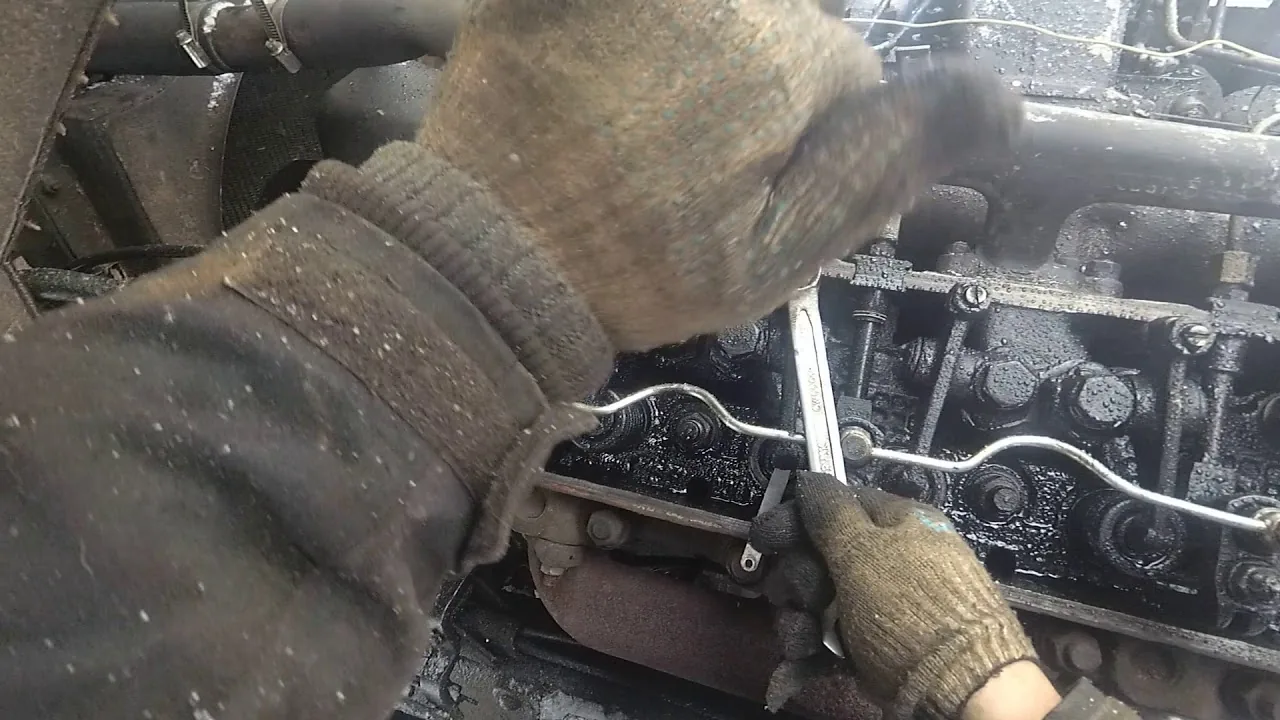

Регулировка осуществляется вращением винта в коромысле. Этот винт упирается в штангу, а его положение фиксируется контргайкой. Для работы вам понадобится рожковый ключ (обычно 14 или 17 мм) для гайки и специальная отвертка или ключ для регулировочного винта.
Сначала ослабьте контргайку регулировочного винта. Затем вставьте щуп между концом стержня клапана и бойком коромысла. Щуп должен входить с заметным, но не чрезмерным усилием. Он должен немного закусываться, но не застревать и не болтаться слишком свободно.
Поворачивая регулировочный винт, добейтесь нужного натяжения щупа. После этого, удерживая винт на месте, затяните контргайку. Обязательно проверьте зазор после затяжки, так как при закручивании гайки он может уменьшиться. Если щуп перестал проходить или, наоборот, слишком свободно движется, процедуру следует повторить.
После регулировки всех цилиндров рекомендуется сделать контрольный проворот коленчатого вала на два полных оборота (720 градусов). Это поможет убедиться, что клапаны не заклинивают и механизм работает равномерно. Звук должен стать более ровным и менее резким.
⚠️ Важно: Избыточное усилие при затягивании контргайки может повредить резьбу или деформировать регулировочный винт, что повлияет на выставленный зазор.
Убедитесь в надежности фиксации всех контргаек. Вибрация работающего дизельного двигателя может быстро ослабить недостаточно затянутые элементы крепежа. Для дополнительной надежности некоторые мастера используют краску или специальные фиксирующие составы, хотя стандартная технология предполагает качественную затяжку.
Типичные ошибки и нюансы обслуживания
Даже опытные механики иногда совершают ошибки, которые могут свести на нет все усилия. Изучение распространенных проблем помогает избежать повторения чужих недочетов и продлить срок службы двигателя ЯМЗ-238.
- Регулировка «на слух» — попытка установить зазор без щупа, полагаясь только на звук, часто приводит к ошибкам. Человеческое ухо не может различить десятые доли миллиметра.
- Игнорирование износа торцов клапанов — если торец стержня клапана имеет выработку (ямку), щуп покажет неправильный зазор, так как упрется в края выработки, а не в рабочую поверхность.
- Неверное положение поршня — регулировка клапанов, когда поршень не находится в верхней мертвой точке (ВМТ) такта сжатия, приведет к тому, что один из клапанов останется приоткрытым, и установить корректный зазор не удастся.
- Использование изношенных щупов — со временем щупы истираются и становятся тоньше стандартных размеров, что приводит к увеличению зазоров и возникновению стука.
Особое внимание следует уделить состоянию масла. Загрязненное масло или масло с металлическими частицами быстро выведет из строя новые втулки коромысел и торцы штанг. Регулировка клапанов часто проводится одновременно с заменой масляных фильтров.
Финальная проверка и обкатка
Завершающим этапом процесса является запуск двигателя. В первые секунды его работы может наблюдаться характерный стук, если масло еще не достигло верхних трущихся элементов. Однако через 10-15 секунд работы на холостом ходу шум должен нормализоваться.
Если после регулировки стук стал громче или изменил свой характер, двигатель следует немедленно остановить. Это может свидетельствовать о слишком малом зазоре, что может привести к «закусыванию» клапана. Продолжение эксплуатации двигателя с зажатыми клапанами может вызвать прогар и снижение компрессии.
Правильно отрегулированный двигатель ЯМЗ-238 работает плавно, без провалов и перебоев. Расход топлива стабилизируется, а тяга на низких оборотах восстанавливается. Регулярное выполнение этой процедуры обеспечивает долгую и надежную работу силового агрегата.
Новые детали или узлы после ремонта могут немного «приработаться», и зазоры могут измениться. Корректировка на этом этапе обеспечит стабильную работу двигателя на протяжении всего межсервисного интервала.
Необходимые инструменты и материалы для регулировки
Для успешной регулировки клапанов двигателя ЯМЗ-238 необходимо подготовить ряд инструментов и материалов, которые обеспечат точность и удобство выполнения работы. Ниже перечислены основные инструменты и материалы, которые понадобятся в процессе регулировки:
- Набор ключей и головок: Для работы с крепежными элементами клапанов и крышки головки блока цилиндров потребуется набор ключей и головок различных размеров. Рекомендуется использовать как метрические, так и дюймовые размеры, так как на двигателе могут встречаться крепежи разных стандартов.
- Щупы для измерения зазоров: Щупы являются основным инструментом для проверки зазоров между клапанами и коромыслами. Важно иметь набор щупов с различными толщинами, чтобы точно измерить зазоры в соответствии с техническими требованиями.
- Динамометрический ключ: Этот инструмент необходим для затяжки крепежных элементов с заданным моментом. Правильная затяжка обеспечивает надежное соединение и предотвращает повреждение деталей.
- Отвертки: Плоские и крестовые отвертки понадобятся для снятия и установки различных элементов, таких как крышка клапанов и другие компоненты, которые могут мешать доступу к клапанам.
- Ключ для регулировки клапанов: Специальный ключ или инструмент для регулировки коромысел поможет точно установить зазоры между клапанами и коромыслами.
- Смазочные материалы: Для обеспечения надежной работы двигателя рекомендуется использовать качественное моторное масло, а также смазочные материалы для обработки резьбовых соединений и других подвижных частей.
- Чистящие средства: Перед началом работы важно очистить все детали от загрязнений и старого масла. Для этого подойдут специальные чистящие средства или растворители.
- Рабочая одежда и средства индивидуальной защиты: Не забывайте о безопасности. Рабочая одежда, перчатки и защитные очки помогут избежать травм и загрязнений.
Подготовив все необходимые инструменты и материалы, вы сможете приступить к регулировке клапанов двигателя ЯМЗ-238 с уверенностью в том, что процесс пройдет гладко и эффективно.
Частота и сроки проведения регулировки клапанов
Регулировка клапанов двигателя ЯМЗ-238 является важной процедурой, которая обеспечивает правильную работу двигателя и его долговечность. Частота и сроки проведения этой регулировки зависят от нескольких факторов, включая условия эксплуатации, тип топлива и режим работы двигателя.
В общем случае, рекомендуется проводить регулировку клапанов каждые 10 000 - 15 000 километров пробега. Однако, если двигатель работает в тяжелых условиях, таких как высокая нагрузка, частые перегревы или использование некачественного топлива, интервал между регулировками следует сократить до 5 000 - 7 000 километров. Также стоит учитывать, что при каждом техническом обслуживании (ТО) необходимо проверять зазоры клапанов, чтобы избежать их износа и последующих дорогостоящих ремонтов.
Кроме того, регулировку клапанов следует проводить после капитального ремонта двигателя или замены головки блока цилиндров. В таких случаях рекомендуется выполнить регулировку сразу после обкатки нового двигателя, чтобы обеспечить оптимальные условия для его работы.
Важно помнить, что несвоевременная регулировка клапанов может привести к серьезным последствиям, таким как увеличение расхода топлива, снижение мощности двигателя, а также преждевременный износ деталей. Поэтому владельцам автомобилей с двигателем ЯМЗ-238 следует внимательно следить за состоянием клапанов и не пренебрегать рекомендациями по их регулировке.
В заключение, регулярная проверка и регулировка клапанов – это залог надежной работы двигателя ЯМЗ-238. Соблюдение рекомендованных интервалов и условий проведения этой процедуры поможет избежать многих проблем и продлить срок службы автомобиля.
Рекомендации по уходу за системой ГРМ после регулировки
После завершения регулировки клапанов двигателя ЯМЗ-238 важно уделить внимание дальнейшему уходу за системой газораспределения (ГРМ). Правильный уход поможет обеспечить долговечность работы двигателя и предотвратить возможные неисправности. Рассмотрим основные рекомендации по уходу за системой ГРМ после регулировки клапанов.
1. Проверка зазоров клапанов
После регулировки зазоров клапанов рекомендуется провести повторную проверку через 100-200 часов работы двигателя. Это позволит убедиться, что зазоры остались в пределах нормы и не изменились в результате работы двигателя. Если зазоры изменились, необходимо повторить регулировку.
2. Регулярная замена масла
Качество масла напрямую влияет на работу системы ГРМ. Регулярная замена масла и масляного фильтра поможет избежать износа деталей и загрязнения системы. Рекомендуется менять масло каждые 500-1000 часов работы, в зависимости от условий эксплуатации.
3. Проверка натяжения ремня ГРМ
Натяжение ремня ГРМ должно проверяться регулярно, так как неправильное натяжение может привести к его износу или даже обрыву. Рекомендуется проверять натяжение ремня каждые 1000 часов работы или при каждом техническом обслуживании. При необходимости следует отрегулировать натяжение в соответствии с рекомендациями производителя.
4. Осмотр компонентов системы ГРМ
Регулярный осмотр компонентов системы ГРМ, таких как шестерни, натяжители и ролики, поможет выявить возможные повреждения или износ. При обнаружении трещин, износа или других дефектов, детали необходимо заменить. Это предотвратит серьезные поломки и обеспечит надежную работу двигателя.
5. Следите за температурным режимом
Работа двигателя при повышенных температурах может негативно сказаться на состоянии системы ГРМ. Регулярно проверяйте систему охлаждения и уровень охлаждающей жидкости. При необходимости проводите обслуживание радиатора и термостата, чтобы избежать перегрева двигателя.
6. Использование качественных запчастей
При замене любых компонентов системы ГРМ, таких как ремни, натяжители или шестерни, используйте только качественные запчасти от проверенных производителей. Это обеспечит надежность и долговечность работы системы.
7. Обучение и информирование персонала
Если вы работаете в автосервисе или на предприятии, важно обучать персонал правильным методам регулировки клапанов и ухода за системой ГРМ. Это поможет избежать ошибок и повысить общую эффективность работы.
Следуя данным рекомендациям, вы сможете значительно продлить срок службы системы ГРМ вашего двигателя ЯМЗ-238 и обеспечить его надежную работу на протяжении длительного времени.
