Регулировка клапанов двигателя ЯМЗ-7511 — важная процедура, обеспечивающая оптимальную работу мотора и его долговечность. В данной статье мы подробно рассмотрим порядок работы по регулировке тепловых зазоров клапанов, предоставим таблицы с необходимыми размерами, а также обсудим типичные ошибки и нюансы, которые могут возникнуть в процессе настройки. Знание этих аспектов поможет избежать серьезных неисправностей и повысить эффективность работы двигателя, что особенно актуально для владельцев и механиков, занимающихся обслуживанием техники на базе ЯМЗ-7511.
Подготовительные операции и доступ к механизму ГРМ
Работы следует начинать только после полного остывания двигателя. Тепловое расширение металла может исказить показания щупа. Если регулировка выполняется на горячем моторе, данные окажутся неверными, что приведет к неправильной работе газораспределительного механизма после остывания. Идеальными условиями для работы являются температура окружающей среды и отсутствие работы двигателя в течение нескольких часов.
Чтобы получить доступ к клапанному механизму, необходимо снять крышки цилиндров. На двигателе ЯМЗ-7511 этот процесс требует осторожности, чтобы не повредить прокладки и не уронить крепежные элементы внутрь картера. Перед снятием крышек рекомендуется очистить поверхности вокруг них от грязи и масла, чтобы избежать попадания абразивных частиц на трущиеся поверхности во время разборки.
⚠️ Важно: Перед началом работ обязательно отключите подачу топлива, перекрыв кран на топливном баке или отсоединив электромагнитный клапан. Это поможет избежать случайного запуска двигателя при прокрутке коленчатого вала.
Следующим шагом является проверка натяжения ремня привода водяного насоса и генератора, а также состояния системы охлаждения. Хотя эти узлы не влияют напрямую на зазоры, их неисправности могут затруднить выполнение процедуры или потребовать повторной разборки в ближайшее время. Также стоит внимательно осмотреть штанги на наличие деформаций, так как даже незначительный изгиб может сделать точную регулировку невозможной.
Необходимый инструмент и расходные материалы
Для выполнения данной задачи потребуется стандартный набор инструментов для водителя. Он включает торцевые и рожковые ключи нужных размеров для снятия крышек и закрепления контргаек. Основным измерительным инструментом будет набор плоских щупов, толщина которых должна соответствовать необходимым значениям зазоров. Качество щупов играет ключевую роль: изношенные или ржавые щупы могут привести к ошибкам в измерениях, поэтому их состояние должно быть безупречным.
Кроме измерительных инструментов, необходимо подготовить динамометрический ключ для затяжки крепежных элементов с усилием, установленным производителем. Избыточное усилие при затягивании крышек может вызвать их деформацию или повреждение резьбы, а недостаточное — привести к утечке масла и потере герметичности. Также потребуется чистая ветошь и растворитель для обезжиривания поверхностей перед установкой новых прокладок.
| Наименование инструмента | Назначение | Требования |
|---|---|---|
| Набор щупов | Измерение зазора | Точность 0.01 мм, без коррозии |
| Динамометрический ключ | Затяжка крепежа | Предел до 200 Нм, откалиброванный |
| Рожковые ключи | Контргайки и болты | Размеры 12, 13, 14, 17 мм |
Интересные факты
Вот несколько интересных фактов о регулировке клапанов двигателя ЯМЗ-7511:
Порядок регулировки: Регулировка клапанов на ЯМЗ-7511 осуществляется в определённой последовательности, что важно для обеспечения равномерного зазора между клапанами и коромыслами. Обычно порядок работы включает в себя установку поршня первого цилиндра в верхнюю мёртвую точку (ВМТ) и последующую проверку зазоров на всех клапанах, что позволяет избежать ошибок и обеспечить правильную работу двигателя.
Размеры зазоров: Для двигателя ЯМЗ-7511 рекомендуемые размеры зазоров между клапанами и коромыслами составляют 0,15-0,25 мм для впускных клапанов и 0,25-0,35 мм для выпускных. Эти параметры критически важны для оптимальной работы двигателя, так как неправильные зазоры могут привести к потере мощности, увеличению расхода топлива и преждевременному износу деталей.
Частота регулировки: Регулировка клапанов является важной частью технического обслуживания ЯМЗ-7511 и должна проводиться регулярно, в зависимости от условий эксплуатации. Обычно рекомендуется проверять зазоры каждые 10 000-15 000 км пробега или раз в год, что позволяет поддерживать двигатель в хорошем состоянии и продлить его срок службы.

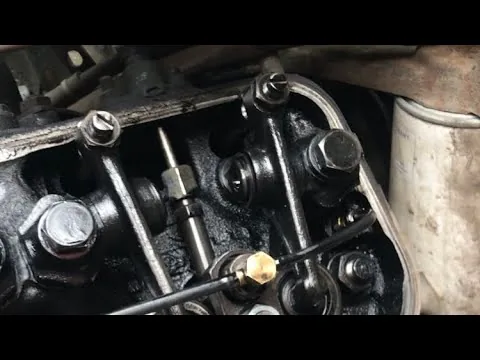

Технология настройки тепловых зазоров
Регулировка двигателя ЯМЗ-7511 выполняется путем установки поршня каждого цилиндра в верхнюю мертвую точку (ВМТ) на такте сжатия. В этом положении оба клапана — впускной и выпускной — закрыты, что создает необходимый тепловой зазор между стержнем клапана и коромыслом. Ошибки в последовательности или неверное определение такта могут привести к тому, что клапан останется открытым, что сделает измерение невозможным.
Существует два основных подхода к выполнению этой процедуры: последовательное вращение коленчатого вала после регулировки каждой пары клапанов и метод «перекрытия клапанов». Второй метод считается более профессиональным и эффективным, так как позволяет одновременно настраивать зазоры в двух цилиндрах, используя положение одного цилиндра для регулировки другого. Это значительно сокращает количество оборотов коленвала и общее время простоя оборудования.
Вращение вала можно осуществлять с помощью специального воротка, зацепляясь за храповик, или аккуратно тянуть за ремень вентилятора. Однако второй способ требует осторожности, чтобы избежать повреждения ремня или получения травм.
Порядок работы по схеме перекрытия клапанов
Метод перекрытия заключается в том, что в определенный момент коленчатого вала впускной клапан одного цилиндра начинает открываться, в то время как выпускной клапан еще не закрылся полностью. В это время в другом цилиндре, находящемся в верхней мертвой точке сжатия, оба клапана надежно закрыты и готовы к регулировке. Для двигателя с последовательностью работы цилиндров 1-5-4-2-6-3-7-8 такая схема значительно ускоряет процесс.
Сначала нужно повернуть коленчатый вал до момента, когда впускной клапан первого цилиндра начнет подниматься, а выпускной — опускаться. В этот момент можно проводить регулировку клапанов в седьмом цилиндре. После настройки пары цилиндров вал поворачивается на определенный угол (обычно 90 градусов или согласно таблице углов поворота), и процесс повторяется для следующей пары. Такой метод минимизирует количество холостых оборотов двигателя.
При вращении регулировочного винта одной рукой держите ключ на самом винте, фиксируя его положение, а другой — затягивайте контргайку. Если отпустить винт во время затяжки, зазор изменится, и всю процедуру придется начинать заново. Момент затяжки контргайки должен быть достаточным для надежной фиксации, но не чрезмерным, чтобы избежать повреждения резьбы или деформации коромысла.
⚠️ Внимание: После затяжки контргайки обязательно повторно проверьте зазор с помощью щупа. Часто при финальной затяжке винт может немного сместиться, и зазор изменится. Корректировка должна производиться до окончательной фиксации.
Таблица углов поворота и последовательность
Для удобства специалистов разработаны специальные таблицы, показывающие, какие цилиндры необходимо регулировать в зависимости от положения коленчатого вала. Использование таких таблиц позволяет избежать постоянного поиска верхней мертвой точки (ВМТ) по меткам или поведению клапанов, что особенно полезно при массовом ремонте. Ниже представлена схема для двигателей серии ЯМЗ-238/7511.
| Позиция | Цилиндр для регулировки | Цилиндр для контроля (перекрытие) |
|---|---|---|
| 1 | 1 и 5 | 1 (впуск/выпуск) |
| 2 | 4 и 2 | 5 (впуск/выпуск) |
| 3 | 6 и 3 | 4 (впуск/выпуск) |
| 4 | 7 и 8 | 2 (впуск/выпуск) |
Нормативные параметры и допуски
Завод-изготовитель устанавливает строгие требования к тепловым зазорам, отклонения от которых недопустимы. Для двигателя ЯМЗ-7511 эти параметры унифицированы как для впускных, так и для выпускных клапанов, что упрощает работу механика. Однако для различных модификаций двигателей или при установке газобаллонного оборудования значения могут варьироваться. Поэтому всегда следует обращаться к технической документации для конкретной модели.
Измерения проводятся с помощью холодного щупа, который должен легко входить в зазор. Щуп не должен проходить слишком свободно, но и не должен застревать или требовать значительных усилий для продвижения. Ощущение «легкого трения» является субъективным показателем, который приходит с опытом, поэтому новичкам рекомендуется практиковаться на эталонных зазорах.
Важно также обратить внимание на состояние направляющих втулок клапанов. Если втулки изношены и имеют значительный люфт, стержень клапана может смещаться, что изменяет эффективный зазор. В таких случаях регулировка может оказаться временной, и вскоре стук может появиться вновь. Поэтому перед настройкой стоит покачать клапан рукой (при снятой пружине) для оценки степени износа.
Размеры зазоров для разных модификаций
Базовая версия двигателя ЯМЗ-7511 имеет одинаковые тепловые зазоры для всех клапанов. Это отличает его от некоторых бензиновых моторов, где впускные и выпускные клапаны имеют разные параметры из-за различий в температуре нагрева. В дизельных двигателях температурный режим также важен, однако зазоры установлены равными для упрощения обслуживания.
Если двигатель прошел капитальный ремонт с заменой клапанов или седел на неоригинальные, зазоры могут потребовать индивидуальной настройки. В таких случаях механики иногда увеличивают зазор на 0.05 мм, чтобы компенсировать возможные деформации новых деталей в процессе приработки. Тем не менее, стандартная инструкция рекомендует придерживаться заводских значений.
Важно отметить, что на двигателях с турбонаддувом, таких как ЯМЗ-7511, температурный режим выпускных клапанов более жесткий. Поэтому соблюдение минимально допустимого зазора критически важно для предотвращения прогара. Уменьшение зазора ниже нормы на «турбодизеле» может быть более опасным, чем небольшой стук при слегка увеличенном зазоре.
Диагностика неисправностей и типичные ошибки
Неправильная настройка клапанов часто приводит к новым проблемам, которые могут оказаться серьезнее первоначального стука. Механики-любители и недостаточно опытные специалисты совершают типичные ошибки, знание которых поможет избежать повторного ремонта. Изучение этих ошибок позволяет выработать правильный подход к обслуживанию газораспределительного механизма.
Одной из распространенных проблем является неполное прилегание клапана к седлу из-за недостатка зазора. Это может привести не только к прогару, но и к затруднениям при запуске двигателя, особенно в холодное время года. Компрессия падает до такой степени, что стартеру не хватает мощности для уверенного вращения маховика, создавая ложное впечатление о неисправности стартера или разряженности аккумулятора.
С другой стороны, слишком большой зазор вызывает ударные нагрузки на компоненты ГРМ. Коромысла, штанги и кулачки распределительного вала подвергаются кратковременным, но мощным ударным импульсам. Это приводит к ускоренному износу металла, образованию задиров и, в конечном итоге, к поломке деталей. Кроме того, увеличенный зазор уменьшает время открытия клапана, что ухудшает наполнение цилиндра воздухом и удаление отработанных газов.
Типичные ошибки при выполнении работ
- Регулировка «в горячем состоянии» — попытка установить зазоры на прогретом двигателе может привести к увеличению зазоров после его остывания, что усилит стук. Работайте только с холодным мотором.
- Игнорирование контргайки — недостаточная затяжка контргайки может вызвать изменение зазора во время работы. Винт может выкрутиться, и клапан столкнется с поршнем, что приведет к серьезной поломке.
- Неправильное положение поршня — регулировка клапанов в цилиндре, который не находится в верхней мертвой точке (ВМТ) такта сжатия, невозможна. Один из клапанов будет открыт, и щуп либо не пройдет, покажет ноль, либо создаст ложное впечатление о зазоре.
- Использование некалиброванного инструмента — старые, изношенные щупы или искривленные отвертки не позволяют установить точный размер. Погрешность в 0.05 мм для дизельного двигателя критична.
Важно следить за состоянием масла в процессе эксплуатации. Загрязненное масло с продуктами износа может забить каналы подачи масла к гидрокомпенсаторам (если они предусмотрены) или ускорить износ трущихся пар коромысла и клапана. Регулярная замена масляных фильтров и использование масла с подходящей вязкостью помогут продлить срок службы отрегулированного механизма.
Если после регулировки стук не исчез или вернулся через короткий промежуток времени, стоит искать причину глубже. Это может быть связано с изломом клапанной пружины, трещиной в коромысле, износом кулачка распредвала или деформацией штанги. Визуальный осмотр всех снятых деталей поможет выявить дефекты, которые не устраняются простой регулировкой.
Контроль качества и проверка результата
Завершение работ включает обязательную проверку качества регулировки. После установки всех крышек и запуска двигателя важно внимательно прослушать его работу в различных режимах. На холостом ходу звук должен быть ровным, без ритмичных металлических стуков. При резком увеличении оборотов («перегазовке») характер шума не должен значительно меняться.
Еще одним важным критерием успешной регулировки является стабильность работы двигателя под нагрузкой. Если при движении грузовика с прицепом или на подъеме не наблюдаются провалы мощности и «троения», это свидетельствует о правильной настройке газораспределения. Также стоит обратить внимание на цвет выхлопных газов: черный дым может указывать на проблемы с фазами или зазорами, что влияет на качество смеси.
Рекомендуется повторно проверять зазоры через 500-1000 км пробега после регулировки. Новые или обслуженные детали часто требуют периода приработки, в течение которого зазоры могут немного измениться. Своевременная подтяжка в этот период поможет закрепить достигнутый результат и обеспечит долгую и безпроблемную эксплуатацию двигателя ЯМЗ-7511.
Сохранение ресурса двигателя
Регулярное обслуживание газораспределительного механизма существенно продлевает срок службы двигателя. Соблюдение графиков проверки зазоров, использование качественных расходных материалов и следование установленным технологиям помогают поддерживать силовой агрегат в оптимальном состоянии. Это, в свою очередь, положительно сказывается на экономической эффективности эксплуатации грузовика, снижая расход топлива и затраты на ремонт.
Корректно отрегулированные клапаны обеспечивают стабильную компрессию в каждом цилиндре, что способствует равномерной работе двигателя и исключает вибрации. Это защищает не только двигатель, но и сопутствующие системы: сцепление, трансмиссию и раму автомобиля. В долгосрочной перспективе грамотная регулировка оказывается более экономичной, чем замена прогоревших клапанов или ремонт головки блока цилиндров.
Владельцам техники рекомендуется включать контроль состояния клапанного механизма в каждое плановое техническое обслуживание. Даже при отсутствии явных признаков неисправностей профилактический осмотр и измерение зазоров помогут выявить потенциальные проблемы на ранних стадиях. Такой подход демонстрирует профессионализм в эксплуатации тяжелой техники.
Частота и сроки проведения регулировки
Регулировка клапанов двигателя ЯМЗ-7511 является важной процедурой, которая обеспечивает правильную работу двигателя, его эффективность и долговечность. Частота и сроки проведения регулировки клапанов зависят от условий эксплуатации, режима работы и пробега автомобиля.
В общем случае, рекомендуется проводить регулировку клапанов каждые 10 000 - 15 000 километров пробега. Однако, если двигатель работает в тяжелых условиях (например, в условиях повышенной запыленности, при высоких температурах или с частыми перегрузками), то интервал между регулировками следует сокращать до 5 000 - 7 000 километров. Также стоит учитывать, что при использовании некачественного топлива или масла, а также при наличии признаков нестабильной работы двигателя, регулировку клапанов следует проводить чаще.
Кроме того, регулировка клапанов должна проводиться в следующих случаях:
- После капитального ремонта двигателя;
- После замены головки блока цилиндров;
- При появлении посторонних звуков в работе двигателя;
- При снижении мощности и увеличении расхода топлива;
- При увеличении вибрации и шумов в работе двигателя.
Важно помнить, что несвоевременная регулировка клапанов может привести к серьезным последствиям, таким как повреждение клапанов, поршней и других компонентов двигателя, что в свою очередь может потребовать дорогостоящего ремонта. Поэтому регулярная проверка и регулировка клапанов являются неотъемлемой частью технического обслуживания двигателя ЯМЗ-7511.
Для достижения наилучших результатов рекомендуется проводить регулировку клапанов на прогретом двигателе, так как в этом состоянии зазоры между клапанами и толкателями будут наиболее точными. Также стоит учитывать, что при регулировке клапанов необходимо использовать только качественные инструменты и соблюдать все рекомендации производителя.
Рекомендации по периодичности проверки зазоров
Регулировка клапанов является важной процедурой для поддержания оптимальной работы двигателя ЯМЗ-7511. Периодичность проверки зазоров клапанов зависит от условий эксплуатации и режима работы двигателя. В общем случае рекомендуется проводить проверку зазоров каждые 500-1000 часов работы двигателя. Однако в условиях повышенных нагрузок, таких как работа в горной местности или при высоких температурах, интервал проверки может быть сокращен до 300-500 часов.
Кроме того, важно учитывать и другие факторы, которые могут повлиять на состояние клапанов и их зазоры. Например, использование некачественного топлива, несвоевременная замена масла или его низкое качество могут привести к ускоренному износу деталей двигателя. В таких случаях рекомендуется проводить проверку зазоров клапанов чаще, чем указано в регламенте.
Также стоит обратить внимание на признаки, указывающие на необходимость проверки зазоров. К ним относятся:
- Увеличение расхода топлива;
- Появление посторонних шумов в работе двигателя;
- Проблемы с запуском двигателя;
- Потеря мощности и динамики;
- Неравномерная работа двигателя на холостом ходу.
Если вы заметили один или несколько из этих признаков, рекомендуется незамедлительно проверить зазоры клапанов, чтобы избежать серьезных повреждений двигателя.
Для обеспечения долговечности и надежности работы двигателя ЯМЗ-7511, важно не только следить за периодичностью проверки зазоров, но и проводить их регулировку в соответствии с установленными нормами. Это позволит поддерживать оптимальную работу двигателя и снизить риск возникновения серьезных поломок.
Влияние регулировки на работу двигателя
Регулировка клапанов является важной процедурой, которая существенно влияет на работу двигателя ЯМЗ-7511. Правильная настройка зазоров между клапанами и толкателями обеспечивает оптимальное время открытия и закрытия клапанов, что, в свою очередь, влияет на эффективность сгорания топлива и общую производительность двигателя.
Если зазоры между клапанами и толкателями слишком велики, это может привести к неполному закрытию клапанов, что вызовет потерю компрессии и ухудшение работы двигателя. В результате, двигатель будет работать с перебоями, увеличится расход топлива, а также возрастет уровень выбросов вредных веществ в атмосферу.
С другой стороны, слишком малые зазоры могут привести к тому, что клапаны не смогут полностью закрываться, что также негативно скажется на работе двигателя. В этом случае возможны перегрев и преждевременный износ деталей, а также риск повреждения клапанов и седел. Поэтому крайне важно соблюдать рекомендуемые размеры зазоров при регулировке клапанов.
Регулировка клапанов должна проводиться в соответствии с регламентом технического обслуживания, который указывает на периодичность и размеры зазоров. Для двигателя ЯМЗ-7511 оптимальные размеры зазоров составляют: для впускных клапанов – 0,15-0,25 мм, для выпускных – 0,25-0,35 мм. Эти значения могут варьироваться в зависимости от состояния двигателя и условий эксплуатации, поэтому рекомендуется периодически проверять и корректировать зазоры.
Кроме того, правильная регулировка клапанов способствует снижению уровня шума работы двигателя, улучшает его динамические характеристики и увеличивает срок службы всех компонентов. Важно помнить, что данная процедура требует определенных навыков и знаний, поэтому при отсутствии опыта лучше доверить ее выполнение квалифицированному специалисту.
В заключение, можно сказать, что влияние регулировки клапанов на работу двигателя ЯМЗ-7511 невозможно переоценить. Это не только влияет на производительность и экономичность работы, но и на долговечность самого двигателя. Регулярная проверка и корректировка зазоров – залог надежной и эффективной работы вашего транспортного средства.
Эффекты неправильной настройки клапанов
Неправильная настройка клапанов может привести к множеству негативных последствий, которые существенно повлияют на работу двигателя ЯМЗ-7511. Одним из основных эффектов является снижение мощности двигателя. Если зазоры клапанов установлены неправильно, это может привести к недостаточному открытию или закрытию клапанов, что, в свою очередь, снижает эффективность впуска и выпуска газов. В результате двигатель не может развивать свою полную мощность, что особенно заметно при высоких нагрузках.
Кроме того, неправильная регулировка клапанов может вызвать повышенный износ деталей двигателя. Если зазоры слишком велики, это может привести к ударным нагрузкам на клапаны и их седла, что ускоряет процесс износа. В случае, если зазоры слишком малы, клапаны могут не закрываться полностью, что приводит к перегреву и повреждению как самих клапанов, так и их приводных механизмов.
Еще одним важным аспектом является увеличение расхода топлива. Неправильная работа клапанов может привести к неэффективному сгоранию топлива, что, в свою очередь, увеличивает его расход. Это не только экономически невыгодно, но и негативно сказывается на экологии, так как увеличивается выброс вредных веществ в атмосферу.
Также стоит отметить, что неправильная настройка клапанов может вызвать увеличение уровня шума и вибрации двигателя. Это связано с тем, что клапаны могут работать не в оптимальном режиме, что приводит к дополнительным механическим нагрузкам и, как следствие, к повышенному шуму. Вибрации могут негативно сказаться на других компонентах автомобиля, ускоряя их износ.
В заключение, регулярная проверка и корректировка зазоров клапанов являются важными процедурами для поддержания работоспособности и долговечности двигателя ЯМЗ-7511. Игнорирование этих аспектов может привести к серьезным поломкам и дорогостоящему ремонту, поэтому важно следить за состоянием клапанов и проводить их регулировку в соответствии с рекомендациями производителя.
Советы по обслуживанию и уходу за клапанами
Обслуживание и уход за клапанами двигателя ЯМЗ-7511 являются важными аспектами, которые напрямую влияют на его производительность и долговечность. Правильная регулировка и регулярный уход за клапанами помогут избежать серьезных поломок и продлить срок службы двигателя.
Первое, на что стоит обратить внимание, это регулярность проверки зазоров клапанов. Рекомендуется проводить эту процедуру не реже одного раза в 10 000 километров пробега или раз в год, в зависимости от условий эксплуатации. Неправильные зазоры могут привести к снижению мощности двигателя, увеличению расхода топлива и повышенному износу деталей.
При проверке зазоров клапанов необходимо использовать щупы, соответствующие требованиям производителя. Для двигателя ЯМЗ-7511 оптимальные размеры зазоров составляют:
- Для впускных клапанов: 0,15-0,25 мм
- Для выпускных клапанов: 0,25-0,35 мм
Если зазоры не соответствуют указанным значениям, необходимо произвести их регулировку. Для этого потребуется специальный инструмент, включая ключи и щупы. Регулировка осуществляется путем изменения положения регулировочных винтов на коромыслах клапанов. Важно помнить, что регулировка должна проводиться на холодном двигателе, чтобы избежать ошибок из-за теплового расширения металла.
Кроме проверки и регулировки зазоров, стоит уделить внимание состоянию самих клапанов и их седел. Регулярная проверка на наличие износа, трещин или других повреждений поможет своевременно выявить проблемы и предотвратить более серьезные поломки. В случае обнаружения дефектов клапаны необходимо заменить.
Также важно следить за состоянием системы смазки двигателя. Недостаток масла может привести к перегреву и быстрому износу клапанов. Рекомендуется использовать качественные масла, соответствующие спецификациям производителя, и регулярно проверять уровень масла в картере.
Наконец, не стоит забывать о чистоте двигателя. Загрязнения и отложения могут негативно сказаться на работе клапанов. Регулярная мойка и чистка двигателя помогут поддерживать его в хорошем состоянии и предотвратить накопление грязи.
Следуя этим рекомендациям, можно значительно продлить срок службы клапанов и всего двигателя ЯМЗ-7511, а также обеспечить его надежную и бесперебойную работу.
