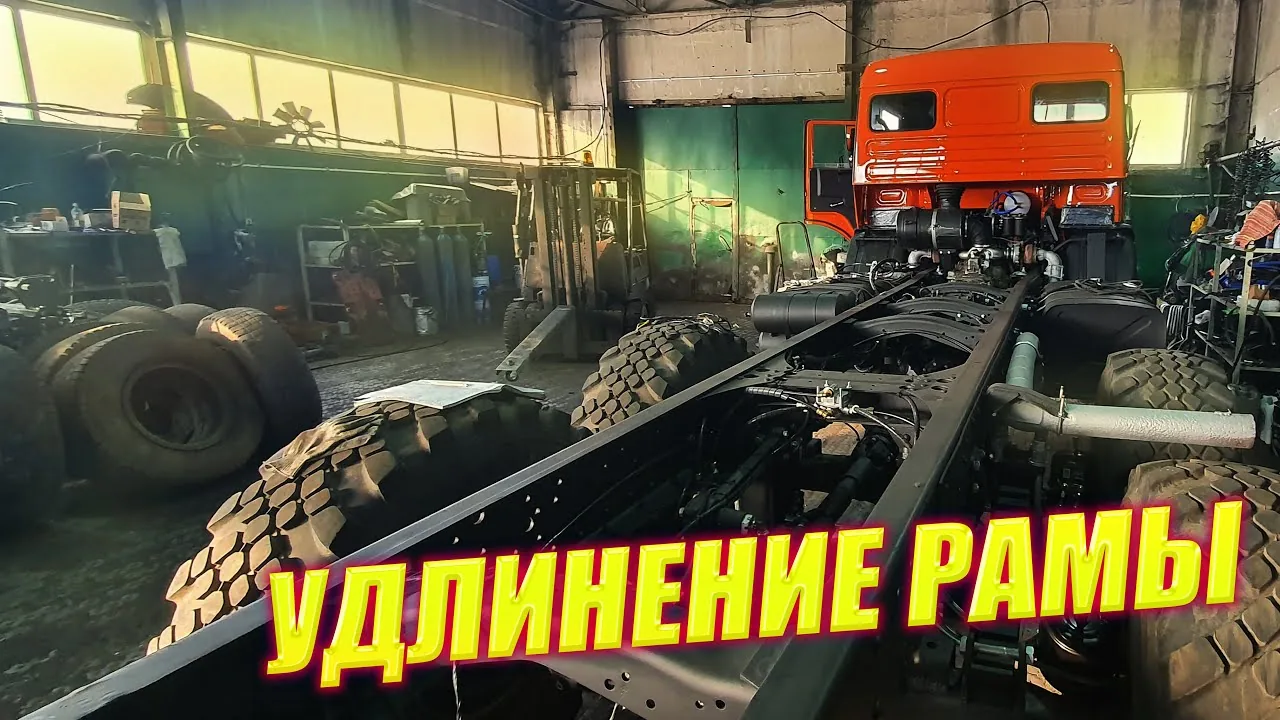

В данной статье мы рассмотрим технологию удлинения рамы КАМАЗ 4308, которая является важным процессом для повышения функциональности и грузоподъемности данного автомобиля. Удлинение рамы позволяет адаптировать транспортное средство под специфические задачи, такие как перевозка более длинных грузов или установка дополнительного оборудования. Мы подробно обсудим выбор метода удлинения, проведем необходимые расчеты нагрузок, а также опишем этапы вварки лонжеронов и меры безопасности, что поможет специалистам и владельцам КАМАЗ 4308 выполнить эту процедуру качественно и безопасно.
Анализ конструкции рамы и выбор метода удлинения

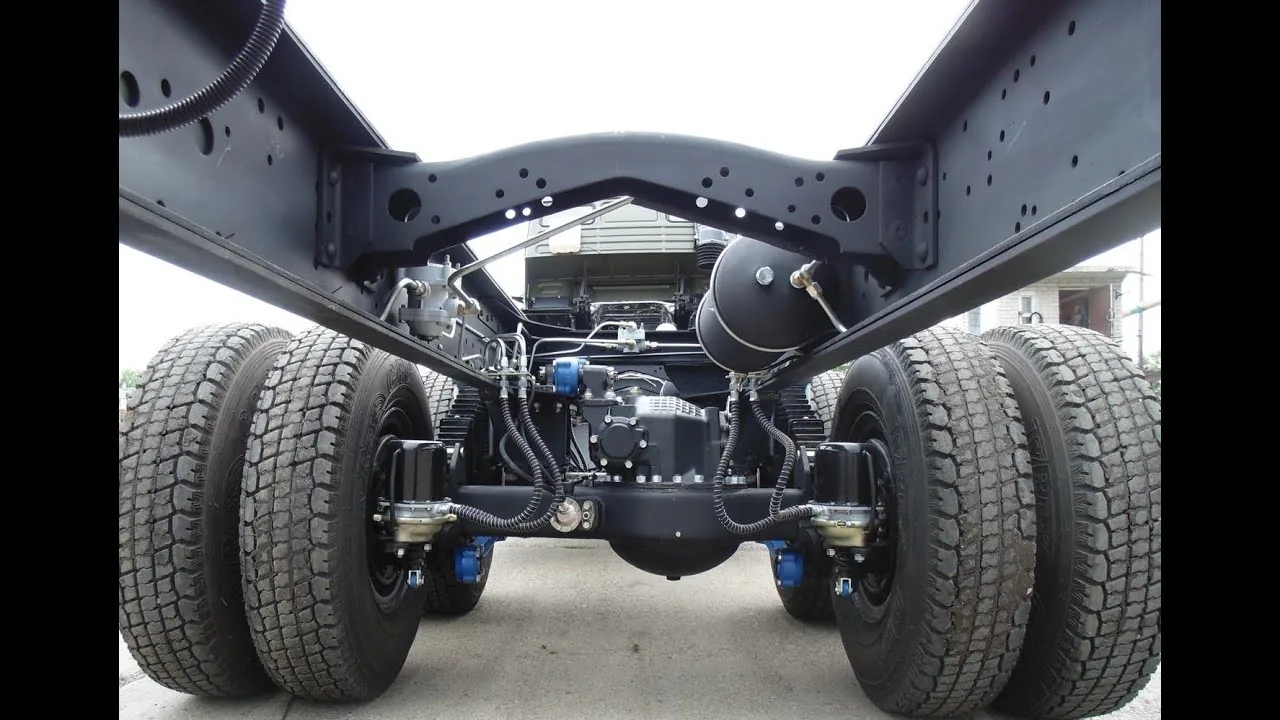

Перед началом резки металла важно внимательно изучить конструкцию штатной рамы модели 4308. Лонжероны этого автомобиля изготовлены из низколегированной стали с высоким пределом текучести, что требует особого внимания при сварке. Стандартная конструкция включает зоны повышенной жесткости в местах крепления двигателя, рессор и кабины, которые нельзя изменять без серьезного инженерного обоснования.
Существует два основных способа удлинения рамы: разрезание в средней части с добавлением сегмента или наращивание концевой части. Первый метод чаще используется для равномерного распределения нагрузки при установке удлиненных фургонов. Второй вариант подходит, когда необходимо удлинить только свес для установки крана-манипулятора или другого навесного оборудования. Выбор метода зависит от типа устанавливаемого кузова.
Ключевым моментом является расчет сечения вставляемого элемента. Оно должно быть равным или больше сечения основного лонжерона. Применение металла меньшей толщины или с низкими прочностными характеристиками недопустимо, так как именно в области стыка возникают максимальные изгибные напряжения. Для КАМАЗ 4308 обычно используется профильная труба или швеллер соответствующего сорта.
| Параметр | Штатный лонжерон | Вставка (рекомендуемое) |
|---|---|---|
| Материал | Сталь 09Г2С | Сталь 09Г2С или аналог |
| Толщина стенки | 6-8 мм | Не менее 8 мм |
| Тип соединения | Цельный профиль | Сварное соединение встык |
Если у вас нет возможности провести точные инженерные расчеты нагрузок, рекомендуется обратиться в специализированные компании с лицензией на переоборудование грузовиков. Самостоятельное определение мест реза «на глаз» часто приводит к тому, что после установки кузова рама начинает «играть» на изгиб. Правильный выбор места реза помогает сохранить центры тяжести и минимизировать доработку смежных систем.
Подготовительные работы и демонтаж навесных элементов
Качество подготовки поверхности и демонтажа оборудования напрямую влияет на конечный результат и безопасность работ. Перед резкой автомобиль нужно разместить на ровной горизонтальной поверхности. Чтобы избежать провисания конструкции после разрезания лонжеронов, используйте домкраты или подставки под раму в нескольких местах.

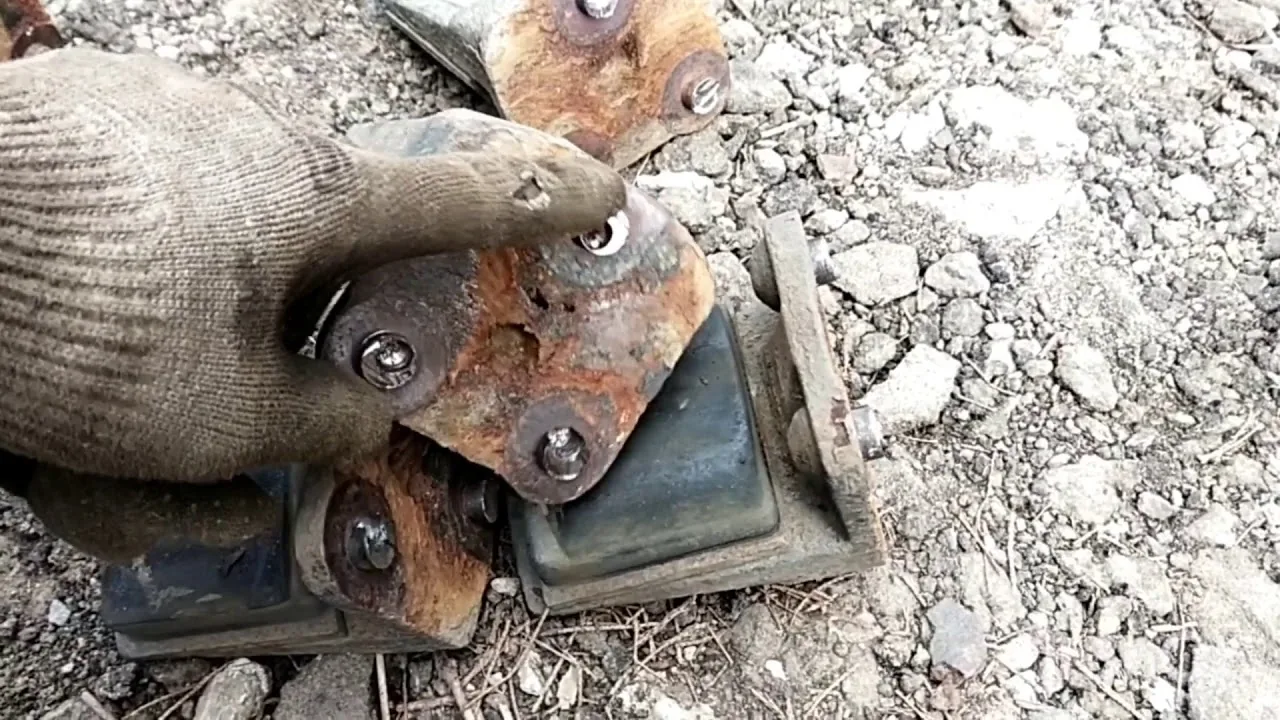

На первом этапе необходимо полностью демонтировать все элементы в зоне предполагаемого реза и на расстоянии не менее двух метров от него. Это включает снятие топливных баков, аккумуляторов, глушителей, а также отсоединение проводов и пневматических трубок. Особое внимание уделите тормозной системе: магистрали нужно заглушить, чтобы избежать попадания влаги и грязи.
Зачистка металла от краски, грунтовки и ржавчины должна проводиться на всю длину будущего шва и прилегающих областях. Рекомендуется использовать углошлифовальную машину с лепестковыми кругами. Чистота поверхности критически важна для контроля качества сварного шва, так как наличие оксидной пленки или масла может привести к образованию пор и непроваров. После механической зачистки желательно обезжирить поверхность растворителем.
Разметка линии реза должна выполняться с высокой точностью, используя лазерный уровень или натянутые струны. Линия должна быть строго перпендикулярна продольной оси рамы. Допускается небольшое отклонение, которое нужно будет компенсировать при стыковке частей. На этом же этапе размечаются места для установки усиливающих накладок, которые будут монтироваться поверх стыка.
⚠️ Важно: Перед началом резки убедитесь, что в зоне реза отсутствуют скрытые элементы проводки или трубопроводы. Искра от болгарки может повредить изоляцию или прожечь резиновые шланги.
Интересные факты
Вот несколько интересных фактов о технологии удлинения рамы КАМАЗ 4308:
Универсальность применения: Удлинение рамы КАМАЗ 4308 позволяет адаптировать автомобиль для различных задач, таких как создание специализированных фургонов, самосвалов или других коммерческих транспортных средств. Это делает его популярным выбором среди малых и средних предприятий, которые нуждаются в универсальных решениях.
Технология сварки: При удлинении рамы используется современная технология сварки, которая обеспечивает прочность и надежность соединений. Это важно для сохранения эксплуатационных характеристик автомобиля и его долговечности, особенно при работе в тяжелых условиях.
Снижение веса: В процессе удлинения рамы могут использоваться легкие, но прочные материалы, что позволяет не только увеличить длину, но и снизить общий вес автомобиля. Это, в свою очередь, может улучшить топливную эффективность и повысить грузоподъемность, что является важным фактором для коммерческого транспорта.
Технология сварки и усиления лонжеронов
Процесс сварки — ключевой этап, определяющий прочность конструкции. Для соединения элементов рамы КАМАЗ 4308 используется полуавтоматическая сварка в среде защитного газа (MIG/MAG). Применение электродной или газовой сварки не рекомендуется, так как это может привести к нестабильному качеству шва и быстрому остыванию сварного соединения.
Стыковка деталей осуществляется с формированием кромок под углом 45 градусов. Это увеличивает площадь сварного шва и обеспечивает более глубокое проплавление металла. Зазор между соединяемыми частями должен быть минимальным, но достаточным для прохождения сварочной проволоки. Перед началом сварки детали фиксируются с помощью струбцин и временных прихваток.
Режимы сварки для лонжерона 6-8 мм:
Ток: 180-220 А
Напряжение: 22-26 В
Скорость подачи проволоки: 4-6 м/мин
Газ: Аргон 20% + CO2 80%
Сварка выполняется многопроходным способом. Первый проход (корневой) выполняется на низких токах, чтобы избежать прожога. Последующие проходы накладываются только после полного остывания предыдущего шва и его очистки от шлака. Направление сварки выбирается так, чтобы минимизировать деформацию металла от теплового воздействия.
После завершения сварки стыка устанавливаются усиливающие накладки. Эти накладки изготавливаются из того же материала, что и лонжероны, и монтируются сверху и снизу (или по бокам, в зависимости от конструкции) стыка. Длина накладок должна перекрывать зону термического воздействия сварки, обычно 300-400 мм в каждую сторону от стыка. Крепление накладок осуществляется сваркой по всему периметру.
| Тип соединения | Преимущества | Недостатки |
|---|---|---|
| Стыковое с накладками | Высокая прочность, сохранение геометрии | Трудоемкость, требуется точная подгонка |
| Внахлестку | Проще в исполнении, меньше требований к зазору | Увеличение толщины рамы, риск коррозии в зазоре |
Доработка смежных систем и агрегатов
Увеличение длины рамы автомобиля требует изменений в других системах транспортного средства, особенно в карданном вале. При смещении задней части рамы расстояние между коробкой передач и задним мостом увеличивается. Стандартный карданный вал становится недостаточно длинным, что делает необходимым его удлинение или изготовление нового.
Создание карданного вала должно учитывать балансировку. Увеличение длины может снизить критическую частоту вращения, поэтому для автомобилей с сильно удлиненной базой может понадобиться установка промежуточной опоры. Также важно проверить угол работы шарниров карданного вала — он не должен превышать допустимые значения, указанные в спецификации КАМАЗ.
Кроме того, тормозные магистрали и электропроводка требуют удлинения. Пневматические трубки можно нарастить с помощью специальных соединителей или заменить на более длинные участки. Электрические жгуты удлиняются методом пайки с качественной изоляцией, поскольку скрутки в условиях вибрации грузовика быстро окисляются и могут перегреваться.
Если на автомобиле установлен бак AdBlue или изменена конфигурация выхлопной системы, эти элементы также необходимо перенести. Глушитель может потребовать удлинения или изменения направления вывода, чтобы не упираться в новый кузов. Все резиновые компоненты, такие как шланги подачи топлива и воздуха, должны быть проверены на натяжение.
⚠️ Важно: При удлинении карданного вала обязательно провести динамическую балансировку на специализированном оборудовании. Дисбаланс может привести к вибрациям и повреждению подшипников коробки передач и моста.
Типичные ошибки и контроль качества работ
В процессе эксплуатации удлиненных автомобилей часто возникают проблемы из-за ошибок, допущенных при их переоборудовании. Анализ аварийности и поломок позволяет выделить критичные нарушения технологического процесса. Соблюдение норм помогает избежать дорогостоящих ремонтов и потенциально опасных ситуаций на дороге.
- Использование неподходящего металла для вставок — применение обычной конструкционной стали (Ст3) вместо низколегированной приводит к тому, что вставка работает на изгиб иначе, чем основная рама, что вызывает концентрацию напряжений в области сварного шва.
- Нарушение технологии сварки — непрерывная сварка без перерывов приводит к перегреву металла и отпуску закалки, что делает зону шва хрупкой. Необходимо придерживаться прерывистого режима или использовать шахматный порядок наложения швов.
- Игнорирование балансировки карданного вала — простое приваривание трубы к старому валу без балансировки неизбежно приведет к биениям, гулу и быстрому выходу из строя трансмиссии.
- Недостаточное усиление стыка — отказ от установки усиливающих накладок или использование накладок малой длины может привести к излому рамы в месте сварного шва под нагрузкой.
Контроль качества должен осуществляться визуально и, при возможности, с помощью ультразвукового метода дефектоскопии. Проверяются трещины, свищи и подрезы. Геометрия рамы проверяется путем измерения диагоналей и расстояний между контрольными точками. Отклонение от симметрии более 5 мм требует коррекции.
Заключительным этапом является покраска восстановленных участков и установка навесного оборудования. Важно использовать грунт-преобразователь ржавчины и эмали, устойчивые к сколам. После сборки проводится тестовый пробег с постепенным увеличением нагрузки для проверки поведения автомобиля в движении.
⚠️ Внимание: Даже при идеальном выполнении работ ресурс рамы после удлинения может снизиться. Регулярно проверяйте состояние сварных швов и усиливающих накладок при каждом техническом обслуживании.
Эксплуатационные особенности модифицированного шасси
Удлиненный КАМАЗ 4308 требует адаптации стиля вождения. Увеличенная база автомобиля приводит к большему радиусу разворота, что важно учитывать при маневрах в городских условиях и на узких дорогах. Задний свес становится более уязвимым к ударам на сложных маршрутах, что снижает угол съезда.
Распределение веса автомобиля изменяется, что влияет на работу передней оси. При полной загрузке удлиненной части может возникнуть перегрузка задней тележки и недогруз передней оси, что негативно сказывается на управляемости и тормозных характеристиках. Важно следить за весом груза и равномерно распределять его по всей длине платформы.
Срок службы рамной конструкции зависит от соблюдения весовых норм. Превышение грузоподъемности для удлиненной рамы критично, так как увеличивается плечо рычага давления на излом. Рекомендуется уменьшить паспортную грузоподъемность на 10-15% от номинальной для стандартной базы.
Регулярное техническое обслуживание модифицированного автомобиля должно включать проверку мест сварки, контроль затяжки стремянок рессор и состояние карданного вала. Появление скрипов или стуков в области рамы должно стать поводом для немедленной диагностики. При правильном подходе удлиненное шасси может стать надежной основой для специализированного транспорта.
Оценка влияния удлинения на грузоподъемность и устойчивость
Удлинение рамы автомобиля КАМАЗ 4308 является важной модификацией, которая может существенно повлиять на его эксплуатационные характеристики, включая грузоподъемность и устойчивость. При проведении данной процедуры необходимо учитывать несколько ключевых факторов, которые могут как улучшить, так и ухудшить эти параметры.
Первоначально, удлинение рамы позволяет увеличить длину кузова, что непосредственно влияет на возможность перевозки большего объема грузов. Однако, важно отметить, что увеличение длины рамы также может привести к изменению распределения массы автомобиля. Это, в свою очередь, может сказаться на его грузоподъемности. При правильном расчете и проектировании удлиненной рамы можно добиться оптимального распределения нагрузки, что позволит сохранить или даже увеличить грузоподъемность.
Кроме того, удлинение рамы может повлиять на устойчивость автомобиля. Увеличение длины колесной базы, как правило, улучшает устойчивость на дороге, особенно при движении на высоких скоростях и в условиях маневрирования. Однако, если удлинение выполнено неправильно, это может привести к ухудшению управляемости и увеличению риска опрокидывания, особенно на поворотах. Поэтому важно учитывать не только длину рамы, но и ее жесткость, а также характеристики подвески.
Для оценки влияния удлинения рамы на устойчивость и грузоподъемность необходимо проводить комплексные испытания. Это включает в себя как статические, так и динамические тесты, которые позволят выявить возможные проблемы и определить оптимальные параметры конструкции. Также стоит обратить внимание на использование качественных материалов и технологий при удлинении рамы, что обеспечит необходимую прочность и долговечность конструкции.
В заключение, удлинение рамы КАМАЗ 4308 может стать эффективным решением для повышения его грузоподъемности и устойчивости, однако требует тщательного подхода к проектированию и реализации. Правильное выполнение всех этапов модификации позволит не только улучшить эксплуатационные характеристики автомобиля, но и обеспечить безопасность его использования в различных условиях.
Тестирование и сертификация модифицированного шасси
После завершения процесса удлинения рамы КАМАЗ 4308, следующим важным этапом является тестирование и сертификация модифицированного шасси. Этот процесс включает в себя несколько ключевых этапов, направленных на обеспечение безопасности, надежности и соответствия новым требованиям, возникающим в результате изменений конструкции.
Первым шагом в тестировании является проведение статических испытаний, которые позволяют оценить прочность и жесткость удлиненной рамы. Эти испытания включают в себя проверку на изгиб, сжатие и растяжение, чтобы убедиться, что модифицированное шасси может выдерживать нагрузки, соответствующие его эксплуатационным характеристикам. Важно, чтобы рама не имела деформаций или трещин, которые могут возникнуть в результате увеличения длины.
Следующим этапом являются динамические испытания, которые проводятся для оценки поведения шасси в условиях реальной эксплуатации. Эти испытания включают в себя тестирование на различных типах дорог, включая асфальтированные и грунтовые покрытия. Во время динамических испытаний специалисты обращают внимание на устойчивость автомобиля, его управляемость и поведение на поворотах. Также проверяются тормозные характеристики, чтобы убедиться, что они соответствуют стандартам безопасности.
Кроме того, важным аспектом тестирования является оценка влияния удлинения рамы на распределение нагрузки. Это включает в себя анализ работы подвески и колес, чтобы гарантировать, что они могут эффективно справляться с изменениями в распределении веса. Специальные датчики и оборудование используются для мониторинга параметров во время испытаний, что позволяет получить точные данные о работе шасси.
После успешного завершения всех испытаний, модифицированное шасси должно пройти сертификацию. Этот процесс включает в себя проверку соответствия всем действующим стандартам и нормативам, установленным для грузовых автомобилей. Сертификация может проводиться как внутренними, так и внешними организациями, и включает в себя проверку документации, а также результаты проведенных испытаний.
Важно отметить, что сертификация является обязательным этапом, который гарантирует, что модифицированное шасси безопасно для эксплуатации и соответствует всем требованиям законодательства. После получения сертификата, автомобиль может быть зарегистрирован и введен в эксплуатацию, что открывает новые возможности для его использования в различных сферах, таких как грузоперевозки, строительство и другие отрасли.
Таким образом, тестирование и сертификация модифицированного шасси КАМАЗ 4308 являются критически важными этапами, которые обеспечивают безопасность и надежность автомобиля, а также его соответствие современным требованиям рынка.
Рекомендации по обслуживанию удлиненной рамы
Обслуживание удлиненной рамы КАМАЗ 4308 требует особого внимания и соблюдения ряда рекомендаций, чтобы обеспечить долговечность и надежность конструкции. Ниже представлены ключевые аспекты, на которые следует обратить внимание при обслуживании удлиненной рамы.
1. Регулярная проверка состояния рамы: Необходимо периодически осматривать раму на наличие трещин, деформаций и коррозии. Особое внимание следует уделять местам сварных швов и соединений, так как они могут быть подвержены нагрузкам и повреждениям.
2. Смазка и защита: Все подвижные элементы, такие как крепления и шарниры, должны регулярно смазываться. Использование качественных смазочных материалов поможет предотвратить износ и коррозию. Также рекомендуется применять антикоррозийные составы для защиты металлических частей рамы от воздействия влаги и химических веществ.
3. Проверка креплений: Удлиненная рама может подвергаться дополнительным нагрузкам, поэтому важно регулярно проверять все крепления и соединения на предмет ослабления. При необходимости следует подтягивать болты и гайки, а также заменять поврежденные элементы.
4. Контроль за нагрузкой: Удлиненная рама может иметь измененные характеристики грузоподъемности. Важно следить за тем, чтобы не превышать допустимые нагрузки, указанные в технической документации. Это поможет избежать деформации рамы и продлит срок ее службы.
5. Обслуживание подвески: Подвеска играет ключевую роль в распределении нагрузки на раму. Регулярная проверка состояния амортизаторов, пружин и других элементов подвески поможет избежать избыточных нагрузок на раму и повысит комфортность эксплуатации автомобиля.
6. Профессиональная диагностика: Рекомендуется периодически проводить профессиональную диагностику рамы и подвески на специализированных сервисах. Это позволит выявить скрытые дефекты и предотвратить серьезные поломки в будущем.
7. Учет условий эксплуатации: Если автомобиль используется в сложных условиях (например, на строительных площадках или в условиях бездорожья), необходимо уделять больше внимания обслуживанию рамы. Частота проверок и обслуживания должна увеличиваться в зависимости от условий эксплуатации.
Соблюдение этих рекомендаций поможет обеспечить надежную и безопасную эксплуатацию удлиненной рамы КАМАЗ 4308, а также продлить срок службы автомобиля в целом.
